MANUAL DE UTILIZADOR CSE7HKEW3 PANASONIC

Antes de ligar a unidade, leia cuidadosamente este manual de utilização e guarde-o para futura referência.

FRANÇAIS 10 \~ 17

CONDICIONES DE FUNCIONAMIENTO

20

CONDICIONES DE FUNCIONAMIENTO

MODALITÀ RAFFREDDAMENTO : 26°C \~ 28°C.

FUNZIONAMENTO ANOMALO

As instruções a seguir são classificadas com os seguintes símbolos:

Este símbolo indica uma acção PROIBIDA.

Estes símbolos indicam acções OBRIGATÓRIAS.

Para evitar ferimentos pessoais, ferimentos noutros utilizadores ou não danificar outros bens, cumpra as instruções indicadas abaixo.

A utilização incorrecta devido ao incumprimento das instruções pode resultar em ferimentos ou danos cuja gravidade é classificada da seguinte forma:

Aviso
Este símbolo indica perigo de morte ou ferimento grave.

Cuidado
Este símbolo indica perigo de ferimento ou danos de bens.

Controlo Remoto

• Não utilize pilhas recarregáveis (Ni-Cd).
• Não deixe as crianças brincar com o controlo remoto para impedir que engulam acidentalmente as pilhas.
• Remova as pilhas da unidade se não a pretender utilizar durante um período de tempo prolongado.
• Introduza pilhas novas do mesmo tipo seguindo as indicações de polaridade indicadas para evitar a avaria do controlo remoto.

Unidade Interior

• Não instale, remova nem reinstale a unidade. Uma instalação incorrecta pode causar fugas, choque eléctrico ou incêndio. Consulte um revendedor autorizado ou um técnico especializado para efectuar a instalação.
• Não introduza os seus dedos ou quaisquer outros objectos dentro da unidade.
• Não tente reparar a unidade.

Unidade Interior

• Não instale a unidade num ambiente com risco elevado de explosão.
• Não lave a unidade com água, benzina, diluente nem pó de limpeza abrasivo.
• Não utilize a unidade para outros fi ns, como, por exemplo, a conservação de alimentos.
• Não coloque qualquer equipamento de combustão em frente da saída de ar.
• Não se exponha directamente ao ar frio durante um período de tempo prolongado.
• Certifi que-se de que o tubo de drenagem foi ligado correctamente. Caso contrário, podem surgir fugas.
• Areje regularmente a sala.

Fonte de alimentação

• Não partilhe a tomada eléctrica com outro equipamento.
• Não modifi que os cabos de alimentação.
• Não utilize extensões eléctricas.
• Não utilize com mãos molhadas.

- Utilize o cabo de alimentação especificado. - Se o cabo de alimentação estiver danifi cado, terá de ser substituído pelo fabricante, agente de assistência ou técnico qualifi cado para evitar situações de perigo.

- Este equipamento deve ter ligação terra e é recomendado que seja instalado com Disjuntor de Fuga à Terra (ELCB) ou Dispositivo de Corrente Residual (RCD). De outra forma, pode provocar choque eléctrico ou incêndio em caso de avaria.

- Este equipamento deve ter ligação terra e é recomendado que seja instalado com Disjuntor de Fuga à Terra (ELCB) ou Dispositivo de Corrente Residual (RCD). De outra forma, pode provocar choque eléctrico ou incêndio em caso de avaria.

- Em caso de emergência ou condições anormais (cheiro a queimado, etc.), retire a fi cha da tomada eléctrica e consulte o seu fornecedor mais próximo.

Unidade Exterior

- Não introduza os seus dedos ou quaisquer outros objectos dentro da unidade.

Entrada de ar

Saída de ar

Entrada de ar

Entrada de ar

Saída de ar

Fonte de alimentação

• Desligue a unidade antes de efectuar a limpeza ou a reparação.
• Desligue a unidade se não pretender utilizá-la durante um período de tempo prolongado.
• Este ar condicionado está equipado com um dispositivo protector de sobretensão integrado. No entanto, de maneira a proteger o ar condicionado de trovoadas anormalmente fortes, deverá desligá-lo da alimentação. Não toque no ar condicionado durante as trovoadas, pois pode originar um choque eléctrico.

Unidade Exterior

- Não se sente, pise ou coloque nada sobre a unidade.

- Não toque nas alhetas afi adas de alumínio.

- Certifi que-se de que o tubo de drenagem foi ligado correctamente. Caso contrário, podem surgir fugas.

- Após períodos de utilização prolongados, certifi que-se de que o suporte de instalação não está danifi cado.

INFORMAÇÕES REGULAMENTARES

A unidade não se destina a ser utilizada por crianças ou pessoas debilitadas sem supervisão. As crianças devem ser supervisionadas para que não brinquem com a unidade.

Eliminação das pilhas

As pilhas devem ser recicladas ou eliminadas adequadamente.

Obrigado por adquirir o Ar Condicionado da Panasonic

ÍNDICE

PRECAUÇÕES DE SEGURANÇA 50

INFORMAÇÕES REGULAMENTARES 51

CONDIÇÃO DE FUNCIONAMENTO 52

APARELHO DE AR CONDICIONADO COM FUNÇÃO MULTI 53

VISTA GERAL DO PRODUTO E OPERAÇÕES 54\~55

MANUTENÇÃO E LIMPEZA 56

RESOLUÇÃO DE PROBLEMAS 57

GUIA RÁPIDO TAMPA TRASEIRA

NOTA :

As ilustrações deste manual têm apenas um carácter explicativo e podem diferir da unidade real. Estão sujeitas a alteração sem aviso prévio para fi ns de melhoramento futuro.

ELIMINAÇÃO NO FIM DO PERÍODO DE VIDA ÚTIL

"Instruções para o utilizador fi nal" do ar condicionado:

Este ar condicionado contém a marca acima que indica que um equipamento eléctrico não deve ser eliminado juntamente com o lixo doméstico comum. Os países da Comunidade Europeia (*) devem dispor de um sistema de recolha dedicado para estes produtos. Não tente desmontar o sistema pois tal pode prejudicar a sua saúde e o ambiente devido ao manuseamento incorrecto dos resíduos. A desmontagem e a eliminação do líquido de refrigeração, do óleo e de outras peças devem ser efectuadas por um técnico de instalação qualificado de acordo com os regulamentos locais e nacionais relevantes. O ar condicionado deve ser processado numa instalação de processamento especializada para fins de reutilização, reciclagem e recuperação, não devendo ser eliminado no sistema municipal de processamento de resíduos. Contacte o técnico de instalação, o revendedor ou a autoridade local para obter mais informações. Nos termos da legislação nacional, podem também ser aplicadas sanções decorrentes da eliminação incorrecta de resíduos.

*nos termos da lei nacional de cada Estado-membro

Informações de eliminação para outros países fora da União Europeia

Estes símbolos só são válidos na União Europeia. Se pretender eliminar este produto, contacte o técnico de instalação, o revendedor ou a autoridade local e solicite informações sobre o método correcto de eliminação.

• Não LIGUE a unidade quando encerar o pavimento. Depois de encerar o pavimento, deve deixar a sala arejar devidamente antes de ligar a unidade.
• Não instalar a unidade em áreas com óleos e fumos.

CONDIÇÃO DE FUNCIONAMENTO

Utilize este ar condicionado com o seguinte intervalo de temperatura

(CU-E7HKE-3, CU-E9HKE-3, CU-E12HKE-3, CU-E15HKE-3)

Temperatura (°C)		Interior Exterior
		*DBT *WBT	*DBT *WBT
ARREFECIMENTO	Máximo 32 23 43	26
	Mínimo 16 11 16	11
AQUECIMENTO	Máximo 30 - 24	18
	Mínimo 16 - -15	-6

AVISO: Quando a temperatura exterior estiver fora da média de temperatura acima referida, a capacidade de aquecimento irá descer significantemente e a unidade exterior poderá parar para controlo de protecção.

(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

Temperatura (°C)		Interior Exterior
		*DBT *WBT	*DBT *WBT
ARREFECIMENTO	Máximo 32 23 43	26
	Mínimo 16 11 16	11
AQUECIMENTO	Máximo 30 - 24 18
	Mínimo 16 - -10 -11

* DBT: Temperatura de bolbo Seco
* WBT: Temperatura de bolbo Húmido

APARELHO DE AR CONDICIONADO COM M FUNÇÃO MULTI

(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

DEFINIÇÃO

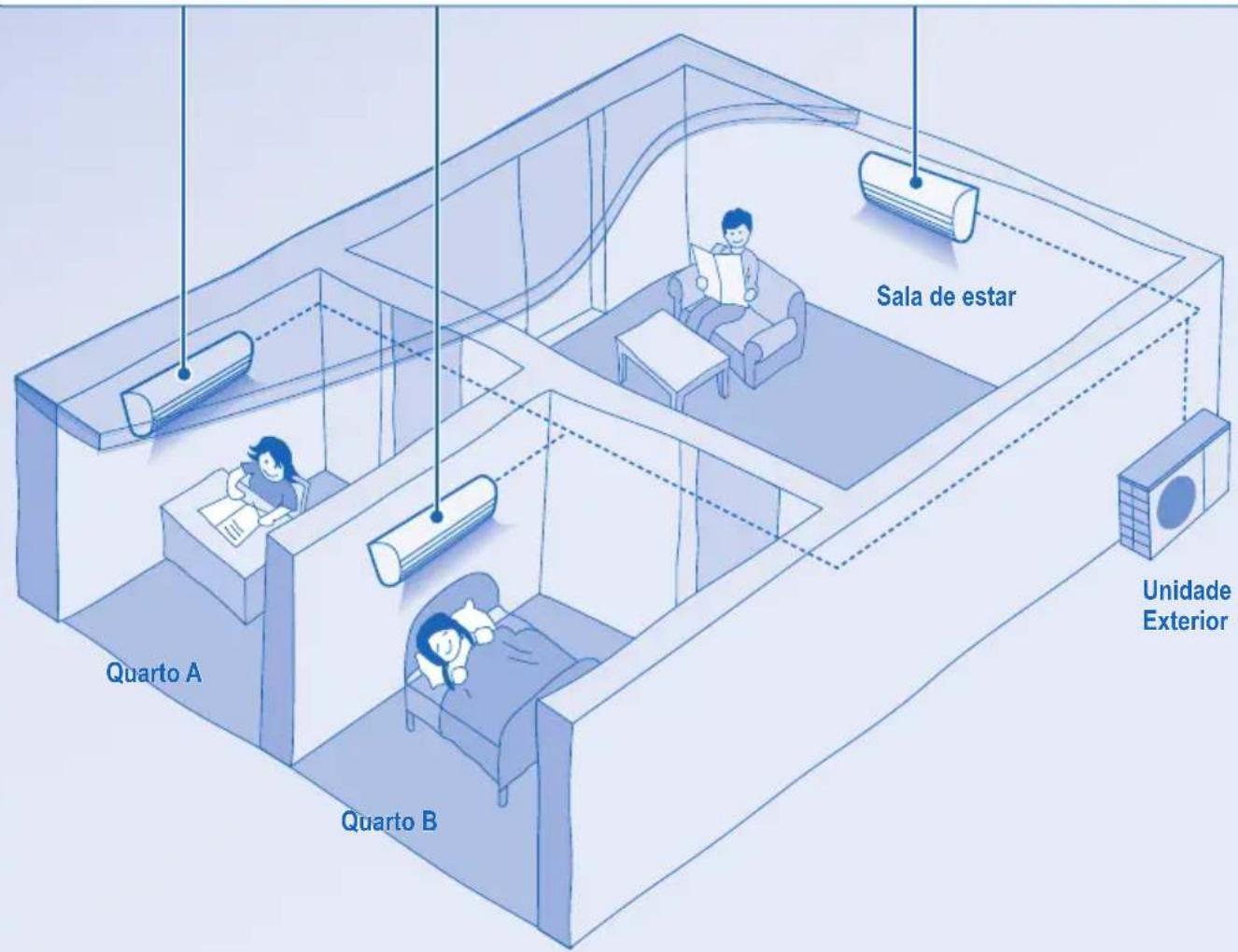

O sistema multi de ar condicionado possui uma unidade exterior conectada a múltiplas unidades interiores.

UNIDADE INTERIOR

• É possível as unidades interiores funcionarem individualmente ou em simultâneo.
• O modo de funcionamento prioritário é dado à primeira unidade que é ligada.
• Durante o funcionamento, o modo aquecimento e arrefecimento não podem ser activados ao mesmo tempo para diferentes unidades interiores.
• O indicador de alimentação fica intermitente para indicar que a unidade interior está em espera para um modo de funcionamento diferente.

Sala de estar Quarto A Quarto B Unidade Exterior

Cuidado

PATROL e-ion

As operações e podem ser activadas mesmo quando a unidade de ar condicionado se encontra desligada. Nesta condição, depois do indicador de iões estar ligado (ON), a unidade funciona com a velocidade de ventilação e oscilação do ar do modo automático (AUTO).

No entanto, a operação e-jon não pode ser activada se outra unidade interior tiver o modo aquecimento activo.

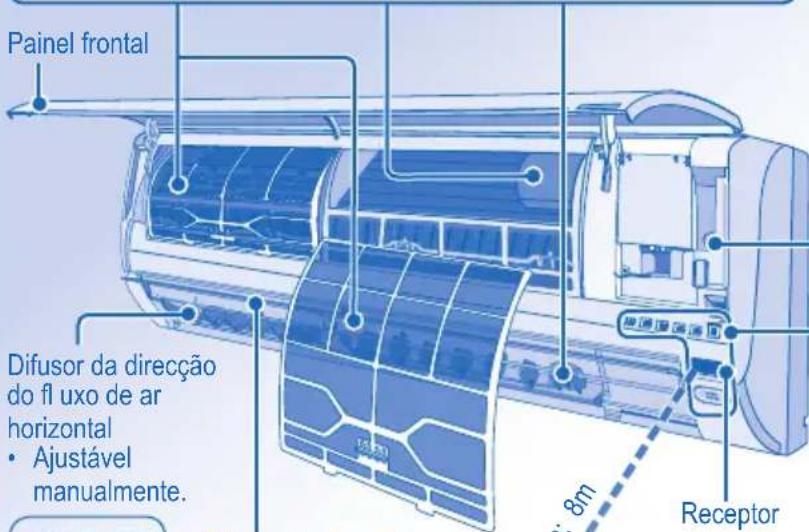

SISTEMA PURIFICADOR DO AR DE iões

Não tocar quando em funcionamento

Filtros de iões

Módulo da potência activo de iões

Gerador activo de iões

Painel frontal Difusor da direcção do fl uxo de ar horizontal • Ajustável manualmente. 8m Receptor

Difusor da direcção do fl uxo de ar vertical

- Não ajuste com a mão.

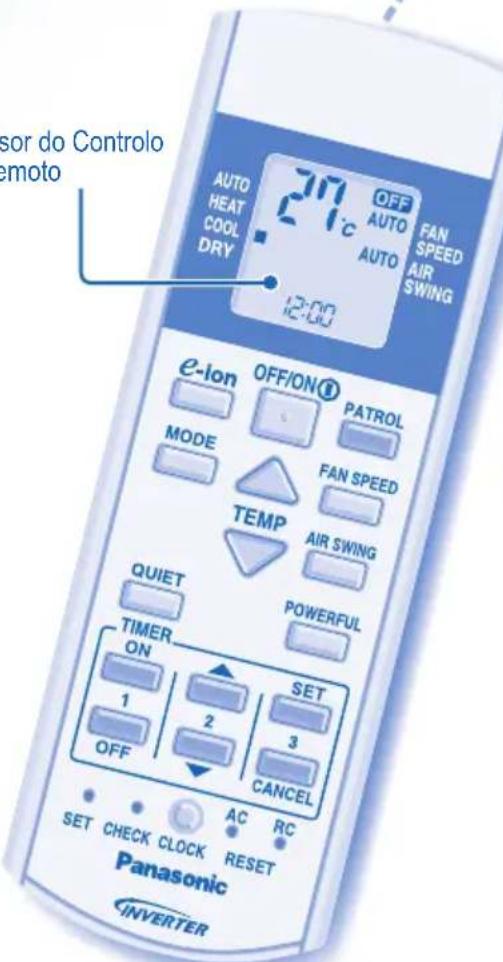

Visor do Controlo Remoto

ador do Controlo remoto AUTO HEAT COOL DRY 27°C OFF AUTO AUTO FAN SPEED AIR SWING 12:00 e-ion OFF/ON® PATROL MODE FAN SPEED TEMP AIR SWING QUIET POWERFUL TIMER ON SET 1 2 3 OFF CANCEL SET CHECK CLOCK RESET AC RC Panasonic INVERTER

Botão auto OFF/ON

- Utilizado quando o controlo remoto está mal colocado ou avariado.

Acção Modo
Prima uma vez. Automático
Prima sem soltar até ouvir 1 sinal sonoro e, em seguida, liberte.	Arrefecimento
Prima sem soltar até ouvir 1 sinal sonoro e, em seguida, liberte. Prima novamente até serem emitidos 2 sinais sonoros (bips), e depois liberte.	Aquecimento
Prima o botão para desligar.

INDICADOR

POWER TIMER QUIET POWERFUL e-ion (Verde) (Laranja) (Laranja) (Laranja) (Azul)

(Azul)

PARA LIGAR OU DESLIGAR (ON/OFF) A UNIDADE

- Por favor tenha atenção à indicação de desligado (OFF) no visor do controlo remoto, para evitar que a unidade inicie/pare inapropriadamente.

PARA CONFIGURAR A TEMPERATURA

• Alcance de seleção: 16°C \~ 30°C.
• Funcionar com a unidade dentro da temperatura recomendada poderá poupar energia.

MODO DE AQUECIMENTO : 20°C \~ 24°C.

MODO DE ARREFECIMENTO : 26°C \~ 28°C.

MODO SECO : 1°C \~ 2°C abaixo da temperatura ambiente.

PARA SELECCIONAR O MODO DE OPERAÇÃO

MODO AUTOMÁTICO - Para sua conveniência

• Durante a selecção do modo de funcionamento o indicador de potência pisca.
• A unidade selecciona o modo de operação a cada 30 minutos de acordo com a temperatura confi gurada, exterior e temperatura ambiente.
  (CU-E7HKE-3, CU-E9HKE-3, CU-E12HKE-3, CU-E15HKE-3)
• A unidade selecciona o modo de funcionamento a cada 3 horas de acordo com a configuração de temperatura, exterior e temperatura ambiente.
  (CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

MODO DE AQUECIMENTO - Para desfrutar de ar quente

- A unidade demora um pouco a aquecer. O indicador de energia pisca durante esta operação.

MODO DE ARREFECIMENTO - Para desfrutar de ar fresco

MODO SECO - Para desumidifi car o ambiente

- A unidade opera a uma velocidade baixa da ventoinha para dar uma refrigeração suave.

- Para AUTO, a velocidade da ventoinha interior é ajustada automaticamente de acordo com o modo de operação.

PARA AJUSTAR A DIRECÇÃO DO FLUXO DE AR VERTICAL (5 OPÇÕES)

• Mantém a ventilação da sala.
• Se for seleccionado AUTO, os difusores balançam para cima/para baixo automaticamente.
• No modo calor, o ar é ejectado horizontalmente durante algum tempo, depois começa a ser ejectado para baixo.

PARA DESFRUTAR DE AR LIMPO E FRESCO

- Produz iões negativos com vista a criar o efeito de ar fresco e atrai a poeira que é então capturada nos fi Itros com carga positiva do unidade e-ion.

PARA MONITORIZAR A QUALIDADE DO AR

• O sensor Patrol detecta a qualidade do ar.
• Quando a qualidade do ar não é satisfatória, o funcionamento com iões irá começar automaticamente.

- Esta operação reduz o ruído do fl uxo de ar.

PARA ALCANÇAR A TEMPERATURA RAPIDAMENTE

em todos os modos e podem ser cancelados premindo o respectivo botão novamente.

- Não pode seleccionar POWERFUL simultaneame

PATROL

e-lon

- As operações e podem ser activadas mesmo quando a unidade de ar condicionado se encontra desligada. Nesta condição, depois do indicador de iões estar ligado (ON), a unidade funciona com a velocidade de ventilação e oscilação do ar do modo automático (AUTO). No entanto, a operação não pode ser activada se outra unidade interior tiver o modo aquecimento activo.

COMO CONFIGURAR O TEMPORIZADOR

- Para LIGAR (ON) ou DESLIGAR (OFF) a unidade num tempo predefi nido.

Seleccione a função ON ou OFF do temporizador.

Confi gure a hora.

Confirme.

• Para cancelar a função ON ou OFF do temporizador, prima ON ou e em seguida, prima . CANCEL
• Quando confi gurar o Temporizador LIGADO (ON), a unidade pode começar mais cedo (até 35 minutos) antes da hora confi gurada de maneira a alcançar a temperatura desejada a tempo.
• A operação do temporizador é baseada na configuração do relógio no controlo remoto e repete diariamente uma vez configurada. Para configurar o relógio, por favor consulte Preparação do Controlo Remoto na contracapa.
• Se o temporizador for cancelado manualmente ou devido a uma falha de corrente, pode restabelecer a confi guração anterior (após restabelecer a energia) premindo SET.

CONFIGURAÇÕES OPCIONAIS

O comando Patrol começa automaticamente com a unidade ligada com

Prima e segure durante 5 segundos, depois liberte ou restaure esta defi nição.

Prima e segure durante 5 segundos para escurecer ou restaurar a luminosidade do indicador da unidade.

Prima e segure durante aproximadamente 10 segundos para mostrar a temperatura em °C ou °F.

Prima e segure durante aproximadamente 5 segundos para mostrar a indicação da hora em 12 horas (am/pm) ou 24 horas.

Prima para restabelecer as confi gurações padrão do controlo remoto.

Defi na a temperatura para 1°C acima no modo frio ou 2°C abaixo no modo calor da temperatura desejada para conseguir 10% de poupança de energia.

Utilize cortinas para evitar a luz solar e o calor exterior, para reduzir o consumo de energia durante o modo frio.

CUIDADO

• Desligue a unidade antes de efectuar a limpeza.
• Não toque nas alhetas de alumínio, a parte afiada pode causar ferimentos.

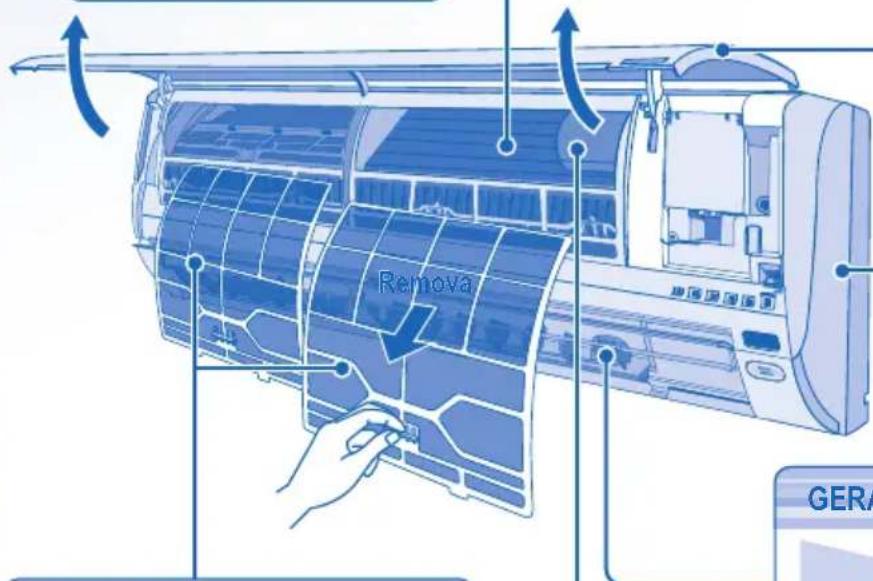

INSTRUÇÕES DE LIMPEZA

• Não utilize benzina, diluente nem pó de limpeza abrasivo.
• Utilize apenas sabões (pH7) ou detergente de uso doméstico neutro.
• Não utilize água com uma temperatura superior a 40°C.

SUGESTÃO

• Limpe regularmente o fi Itro para obter o melhor desempenho possível e reduzir o consumo de energia.
• Contacte o revendedor local para efectuar a inspecção sazonal.

ALHETAS DE ALUMÍNIO

Levante e puxe para remover. Lave e seque.

UNIDADE INTERIOR

Limpe cuidadosamente a unidade com um pano macio e seco.

FILTROS DE iões

• Limpe regularmente os fi Itros.
• Lave/passe os fi Itros suavemente por água para evitar a ocorrência de danos na superfície do fi Itro.
• Seque os fi Itros cuidadosamente à sombra, longe de chamas acesas ou da luz solar directa.
• Substitua os filtros danificados.

GERADOR ACTIVO DE iões

Limpe com um cotonete.

- O gerador activo de iões deve ser limpo semestralmente.

MÓDULO DA POTÊNCIA ACTIVO DE iões

PARA UMA INSPEÇÃO SAZONAL APÓS NÃO UTILIZAÇÃO PROLONGADA

• Verifi que as pilhas do controlo remoto.
• Os orifícios de entrada e saída devem estar desobstruídos.
• Após 15 minutos de funcionamento, é normal que a seguinte diferença de temperatura se verifi que entre os orifícios de entrada e saída:
  Arrefecimento: ≥ 8°C
  Aquecimento: ≥ 14°C

• Active o modo de Aquecimento durante 2\~3 horas para remover cuidadosamente qualquer humidade que tenha fi cada nas peças internas.
• Desligue a unidade.
• Remova as pilhas do controlo remoto.

CRITÉRIOS SEM MANUTENÇÃO

DESLIGUE O SISTEMA DE ALIMENTAÇÃO e CONTACTE o Distribuidor Autorizado nas seguintes condições:

• Ruído anormal durante o funcionamento.
• Água/partículas estranhas entraram no controlo remoto.
• Fuga de água da unidade interior.
• Os interruptores do disjuntor desligam-se frequentemente.
• O fi o distribuidor de corrente aquece de forma anormal.
• Os interruptores ou botões não estão a funcionar devidamente.

RESOLUÇÃO DE PROBLEMAS

Os seguintes sintomas não indicam uma avaria do aparelho.

Sintoma	Causa
Sai névoa da unidade interior.	Efeito de condensação devido ao processo de arrefecimento.
Ouve-se o fl uxo de água quando a unidade está a funcionar.	Fluxo do líquido de refrigeração no interior da unidade.
A sala tem um odor estranho.	Pode ser devido a um odor de humidade produzido pela parede, alcatifa, mobília ou vestuário.
O ventilador interior pára ocasionalmente quando o modo de velocidade automática do ventilador está programado.	Isto ajuda a remover os odores do ambiente.
O fl uxo de ar continua mesmo após o funcionamento ter cessado.	Extracção do restante calor da unidade interior (máximo 30 segundos).
O funcionamento é atrasado durante alguns minutos após a reprogramação.	O atraso é um mecanismo de protecção do compressor da unidade.
A unidade exterior produz água/vapor.	Existe condensação ou evaporação nos tubos.
O indicador do temporizador permanece ligado.	A programação do temporizador é activada diariamente depois de programada.
O indicador de alimentação fi ca intermitente durante o funcionamento e o ventilador interior pára.	A unidade está no modo de descongelação e o gelo derretido é drenado da unidade exterior.
O ventilador interior pára ocasionalmente no modo de aquecimento.	Para evitar o efeito de arrefecimento acidental.
O indicador de alimentação pisca antes da unidade ser ligada.	Este é um passo preliminar para a operação, quando o temporizador ON estiver definido.
Som de quebra durante o funcionamento.	Mudanças de temperatura causam a expansão/contracção da unidade.

Verifi que o seguintes antes de pedir assistência.

Sintoma	Verifi car
O modo de aquecimento/arrefecimento não está a funcionar de maneira efi ciente.	Confi gure a temperatura correctamente.Feche todas as portas e janelas.Limpe ou substitua os fi Itros.Limpe qualquer obstrução que se encontra na entrada do ar e nas aberturas de ventilação de saída do ar.
Ruído durante o funcionamento.	Certifique-se de que a unidade foi instalada numa inclinação.Feche o painel dianteiro devidamente.
O controlo remoto não funciona.(O visor está escuro ou o sinal de transmissão está fraco.)	Introduza as pilhas devidamente.Substitua as pilhas gastas.
A unidade não funciona. Verifi que se o disjuntor disparou.	Verifique se o temporizador foi configurado.
A unidade não recebe o sinal do controlo remoto.	Certifique-se que o receptor não está obstruído.Algumas luzes fluorescentes podem interferir com o transmissor de sinal. Por favor consulte o seu representante mais próximo.
O sensor de vigilância ou o indicador de iões na unidade interior está a piscar.	PressionePATROL ou e-ionou duas vezes. Consulte o revendedor se o sensor de vigilância ou o indicador de iões ainda estiver a piscar.

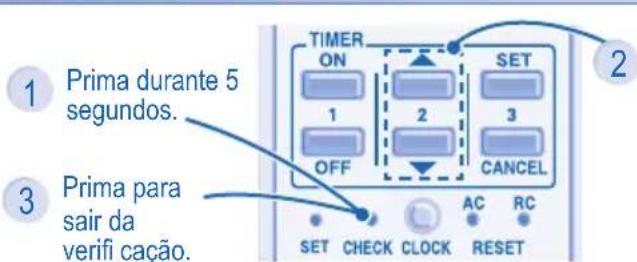

A unidade desliga-se e o indicador do temporizador começa a piscar.

Prima durante 5 segundos. Prima para sair da verifi cação.

Prima até ouvir um sinal sonoro e, em seguida, anote o código de erro.

- Desligue a unidade e comunique o código de erro ao revendedor local.

NOTA :

- A unidade pode funcionar (com 4 sinais sonoros) de forma limitada, dependendo do erro.
