MANUALE UTENTE CSE7HKEW3 PANASONIC

Prima di utilizzare l'unità si prega di leggere attentamente le istruzioni e di conservare questo opuscolo per potervi fare riferimento in futuro.

ΕΛΛΗΝΙΚΑ 58 \~ 65

Le istruzioni sono classificate in varie tipologie, contrassegnate dai seguenti simboli:

Questo simbolo indica un'azione PROBITA.

Questi simboli indicano azioni OBBLIGATORIE.

Si prega di seguire attentamente quanto segue onde evitare lesioni personali, danni alle altre persone o danni materiali. In caso di uso scorretto dovuto alla mancata osservanza delle istruzioni, si possono provocare i incidenti o danni di varia natura, la cui gravità è indicata dai seguenti simboli:

Avvertenze

Questo simbolo indica un pericolo di morte o lesioni gravi.

Attenzione
Questo simbolo indica un rischio di lesioni o danni materiali.

Telecomando

• Non utilizzare batterie ricaricabili (Ni-Cd).
• Non permettere a bambini piccoli di giocare con il telecomando, al fi ne di evitare che ingeriscano accidentalmente le batterie
- Se si prevede che l'apparecchio rimarrà inutilizzata per un periodo di tempo prolungato, rimuovere le batterie.
- Usare batterie nuove dello stesso tipo secondo la polarità indicata per evitare malfunzionamenti del telecomando.

Unità Interna

• Non installare, rimuovere o reinstallare l'apparecchio da soli; un'installazione scorretta può causare perdite, folgorazioni o incendi. Per l'installazione rivolgersi ad un rivenditore autorizzato o ad un tecnico specializzato.
• Non inserire le dita o altri oggetti nell'unità.
• Non tentare di riparare l'apparecchio da soli.

Unità Interna

• Non installare l'apparecchio in un'atmosfera potenzialmente esplosiva.
  • Non lavare l'unità con acqua, benzene, solventi o polveri abrasive.
  • Non utilizzare per scopi diversi da quello previsto, come la conservazione di alimenti.
  • Non utilizzare materiali combustibili nella direzione del fl usso d'aria.
• Non esporlo direttamente all'aria fredda per un periodo di tempo prolungato.
• Controllare che la tubazione di scarico sia collegata correttamente. In caso contrario si possono verifi care perdite.
  • Aerare regolarmente l'ambiente.

Alimentazione

• Non condividere la presa di corrente con altri apparecchi.
• Non modifi care i cavi di alimentazione.
• Non utilizzare cavi di prolunga.
• Non utilizzare con mani bagnate.
- Utilizzare il cavo di alimentazione specifi cato.
- Se il cavo di alimentazione è stato danneggiato, rivolgersi al produttore, ad un centro di assistenza autorizzato o ad un tecnico qualifi cato onde evitare rischi.

- Questo apparecchio deve disporre di uno scarico a terra; inoltre, si consiglia vivamente di dotarlo di un interruttore differenziale (ELCB) o un dispositivo di corrente residua (RCD). Altrimenti, potrebbero verifi carsi scosse elettriche o incendi in caso di malfunzionamento.

- In caso di emergenza o di condizioni anormali (puzza di bruciato, ecc.), spegnere l'apparecchio e contattare il rivenditore più vicino.

Uscita aria

Alimentazione

• Spegnere l'apparecchio prima di pulirlo o di effettuare la manutenzione.
• Spegnere l'apparecchio se si prevede che rimarrà inutilizzato per un periodo di tempo prolungato.
• Questo condizionatore d'aria dispone di un dispositivo di protezione da sovratensione incorporato. Tuttavia, per proteggere ulteriormente l'apparecchio da fulmini di particolare intensità si consiglia di disattivare l'alimentazione durante i temporali. Non toccare il condizionatore in presenza di fulmini, poiché vi è il rischio di rimanere folgorati.

Ingresso aria

Uscita aria

Unità Esterna

• Non sedersi, camminare o sistemare oggetti sull'unita.
• Non toccare l'aletta affi lata in alluminio.

• Controllare che la tubazione di scarico sia collegata correttamente. In caso contrario si possono verifi care perdite.
• In seguito ad uso prolungato, controllare che il telaio di installazione non sia danneggiato.

Unità Esterna

• Non inserire le dita o altri oggetti nell'unità.

NORMATIVE NORMATIVE

L'apparecchio non può essere utilizzato da bambini o malati senza supervisione. Per l'uso da parte dei bambini è richiesta la supervisione di un adulto, onde evitare che questi ultimi giochi con l'apparecchio.

Smaltimento della batteria

Le batterie devono essere riciclate o smaltite adeguatamente.

Grazie per aver acquistato un climatizzatore Panasonic

INDICE

PRECAUZIONI PER LA SICUREZZA	34
NORMATIVE	35
CONDIZIONI OPERATIVE	36
FUNZIONE CONDIZIONATORE MULTIPLO	37
PRESENTAZIONE DEL PRODOTTO E OPERAZIONI	38~39
PULIZIA E MANUTENZIONE	40
SOLUZIONE DEI PROBLEMI	41
GUIDA RAPIDA	COPERCHIO POSTERIORE

NOTA :

le illustrazioni contenute in questo manuale sono riportate esclusivamente a scopo esplicativo e potrebbero differire dall'apparecchio vero e proprio. I contenuti del presente manuale sono soggetti a modifi ca senza preavviso e verranno aggiornati in base alle innovazioni future.

SMALTIMENTO DELLE BATTERIE SCARICHE

"Instruzioni per i consumatori" dei condizionatori d'aria:

Il condizionatore d'aria è contrassegnato con il presente simbolo. Ciò indica che non è possibile smaltire i prodotti elettrici ed elettronici insieme ai rifiuti domestici. Le nazioni della Comunità Europea (*) dovrebbero disporre di un sistema di raccolta adeguato per tali prodotti. Non smantellare l'apparecchio da soli poiché un incorretto smaltimento dei rifiuti potrebbe provocare dei danni alla propria salute ed all'ambiente. Lo smantellamento e lo smaltimento di refrigerante, olio ed altre parti deve venire eseguito da un installatore qualificato in conformità con le norme locali e nazionali. I condizionatori d'aria devono essere trattati con un sistema specializzato per il riutilizzo, il riciclaggio ed il recupero e non devono venire smaltiti in un inceneritore. Per ulteriori informazioni, si prega di contattare l'installatore, il rivenditore o l'autorità locale. Si applicheranno delle multe qualora i prodotti vengano smaltiti in maniera non corretta, in conformità con la legislazione nazionale.

*soggetto alle leggi nazionali di ciascuno stato membro

Informazioni sullo smaltimento nelle nazioni non aderenti all'Unione Europea

Il presente simbolo è valido solo all'interno dell'Unione Europea. Se si desidera smaltire il presente prodotto, si prega di contattare il proprio installatore, il rivenditore o l'autorità locale e di richiedere il metodo corretto di smaltimento.

• Non ACCENDERE l'unità dopo aver passato la cera sul pavimento. Arieggiare adeguatamente la camera prima di utilizzare l'unità.
  • Non installare l'unità in zone unte e fumose.

CONDIZIONI OPERATIVE

Questo condizionatore può essere utilizzato con temperature rientranti nel seguente intervallo

(CU-E7HKE-3, CU-E9HKE-3, CU-E12HKE-3, CU-E15HKE-3)

Temperatura (°C)		Interna Esterna
		*DBT *WBT	*DBT *WBT
RAFFREDDAMENTO	Massima 32 23 43 26
	Minima 16 11 16 11
RISCALDAMENTO	Massima 30 - 24 18
	Minima 16 - -15 -6

NOTE: Quando la temperatura esterna non è ricompresa tra la gamma delle temperature di cui sopra, la capacità di riscaldare diminuirà sensibilmente e l'unità esterna può arrestarsi seguendo un comando di sicurezza.

(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

Temperatura (°C)		Interna Esterna
		*DBT *WBT	*DBT *WBT
RAFFREDDAMENTO	Massima 32 23 43 26
	Minima 16 11 16 11
RISCALDAMENTO	Massima 30 - 24 18
	Minima 16 - -10 -11

* DBT: Temperatura con bulbo secco
* WBT: Temperatura con bulbo bagnato

(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

DEFINIZIONE

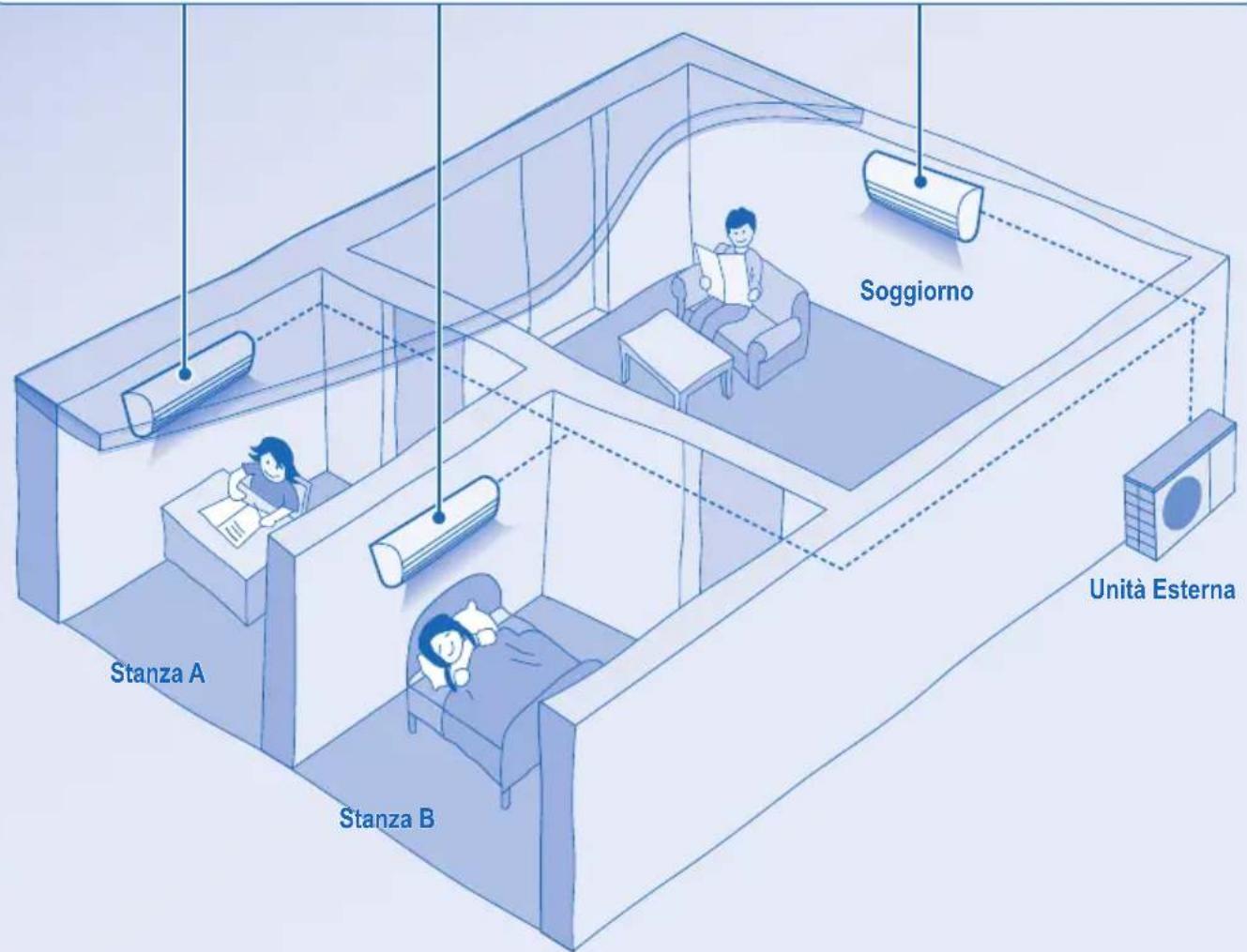

L'impianto "Condizionatore multiplo" è composto da un'unità esterna collegata a diverse unità interne.

UNITÀ INTERNA

• È possibile utilizzare le unità interne singolarmente o in contemporanea.
• La priorità di modalità di funzionamento viene data alla prima unità che viene accesa.
• Durante il funzionamento, non è possibile attivare contemporaneamente la modalità di riscaldamento e raffreddamento nelle varie unità interne.
• L'indicatore di alimentazione lampeggia per indicare che l'unità interna è in stand-by per la modalità operativa differente.

Soggiorno Stanza A Stanza B Unità Esterna

Attenzione

È possibile attivare il funzionamento di e anche quando l'unità è spenta.

In questa condizione, quando l'indicatore e-ioni è ACCESO, l'unità opererà in base all'impostazione AUTO della velocità della ventola e dell'oscillazione dell'aria.

Tuttavia il funzionamento e-ion non può essere attivato se un'altra unità interna sta attivando la modalità di riscaldamento.

IMPIANTO DI PURIFICAZIONE DELL'ARIA a e-ioni

Non toccare mentre l'apparecchio è in funzione

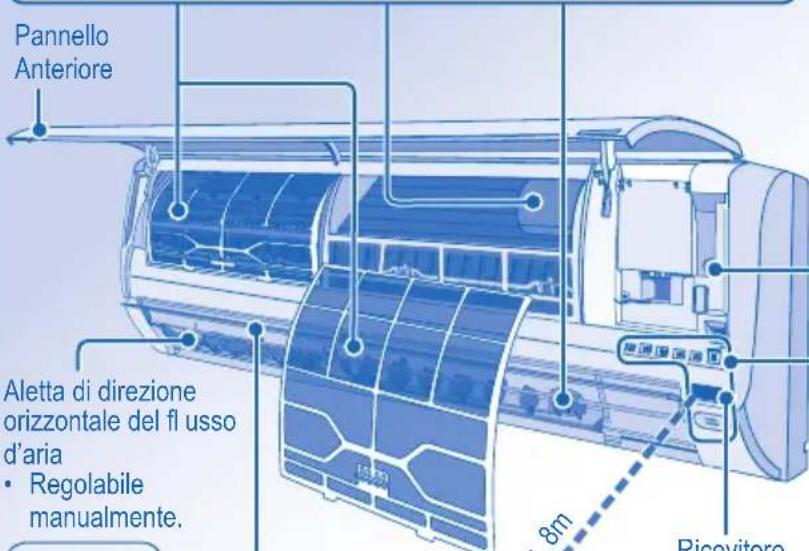

Filtri e-ioni Modulo di alimentazione e-ioni attivo Generatore di e-ioni attivo

Pannello Anteriore Aletta di direzione orizzontale del fl usso d'aria • Regolabile manualmente. 8m Ricevitore

Aletta di direzione verticale del fl usso d'aria

• Non regolare manualmente.

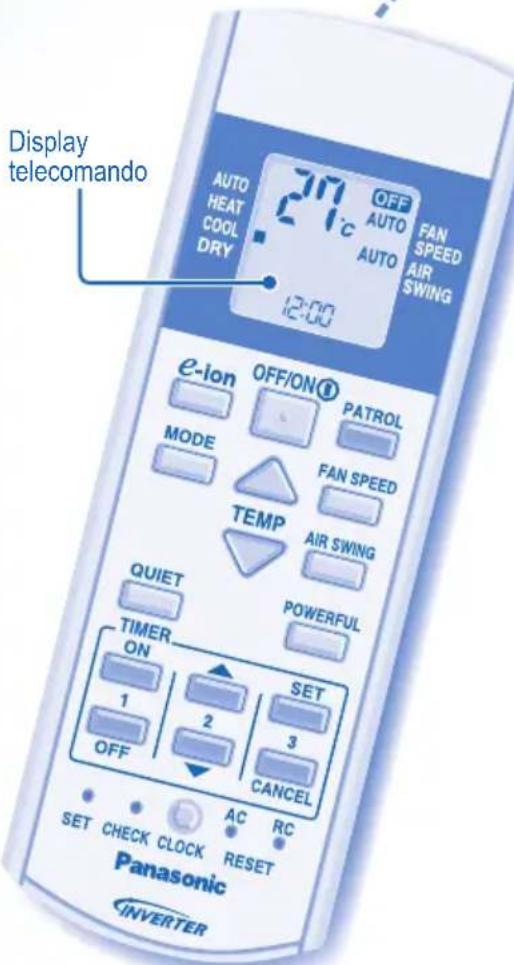

Display telecomando AUTO HEAT COOL DRY 27°C OFF AUTO FAN AUTO AUTO SPEED AIR SWING 12:00 e-ion OFF/ON① PATROL MODE FAN SPEED TEMP AIR SWING QUIET POWERFUL TIMER ON SET 1 2 3 OFF CANCEL SET CHECK CLOCK RESET Panasonic INVERTER

Tasto auto OFF/ON

- Da utilizzare quando il telecomando è fuori posto o presenta anomalie.

Azione Modalità
Premere una volta. Automatico
Premere e tenere premuto fi no a quando non si sente 1 bip, quindi rilasciare.	Raffreddamento
Premere e tenere premuto fi no a quando non si sente 1 bip, quindi rilasciare.Premere nuovamente fi no a quando si sentono 2 bip, quindi rilasciare.	Riscaldamento
Premere il tasto per spegnere.

INDICATORE

(Blu)

PER ACCENDERE O SPEGNERE L'UNITÀ

- Si prega di notare l'indicazione di spegnimento (OFF) sul display del telecomando per evitare l'avvio/arresto accidentale dell'unità.

PER IMPOSTARE LA TEMPERATURA

• Gamma di selezione: 16°C \~ 30°C.

- L'utilizzo dell'unità entro la temperatura consigliata può determinare dei risparmi di energia.

MODALITÀ RISCALDAMENTO : 20°C \~ 24°C.

MODALITÀ DEUMIDIFICAZIONE : 1°C \~ 2°C in meno della temperatura ambiente.

PER SELEZIONARE LA MODALITÀ OPERATIVA

MODALITÀ AUTO - Per la propria comodità

- Durante le seleziona l'indicatore di alimentazione lampeggia.

- L'unità seleziona la modalità operativa ogni 30 minuti in base all'impostazione e alla temperatura estema e dell'ambiente. (CU-E7HKE-3, CU-E9HKE-3, CU-E12HKE-3, CU-E15HKE-3)

- L'unità seleziona la modalità operativa ogni 3 ore sulla base dell'impostazione della temperatura, della temperatura esterna e della temperatura ambiente. (CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

MODALITÀ RISCALDAMENTO - Per godere dell'aria calda

- Occorre qualche istante perché l'apparecchio si riscaldi. Durante questa operazione, l'indicatore POWER lampeggia.

MODALITÀ RAFFREDDAMENTO - Per godere dell'aria fresca

MODALITÀ DEUMIDIFICAZIONE - Per deumidifi care l'ambiente

- La ventola dell'unità opera a bassa velocità, al fine di eseguire l'operazione di raffreddamento in maniera molto delicata.

SELEZIONE DELLA VELOCITÀ VENTOLA (5 OPZIONI)

- Per la modalità automatica, la velocità della ventola interna viene regolata automaticamente in base alla modalità operativa.

REGOLAZIONE DELLA DIREZIONE DEL FLUSSO DELL'ARIA VERTICALE (5 OPZIONI)

• Mantenere l'ambiente ventilato.
• Se si imposta la modalità automatica, le alette oscillano su/qiù automaticamente.
• In modalità riscaldamento, l'aria soffi a orizzontalmente per un istante, quindi inizia a soffi are verso il basso.

PER OTTENERE ARIA PULITA E FRESCA

- Genera gli ioni negativi necessari per ottenere l'effetto di aria fresca e attirare la polvere, i quali saranno in seguito catturati dai fi Itri e-ioni a carica positiva.

MONITORAGGIO DELLA QUALITÀ DELL'ARIA

• Il sensore PATROL rileva la qualità dell'aria.
- Se la qualità non è soddisfacente, verrà attivato automaticamente il funzionamento a e-ioni.

PER GODERE DI UN AMBIENTE TRANQUILLO

- Questa operazione riduce il rumore del fl usso d'aria dell'unità.

PER RAGGIUNGERE RAPIDAMENTE LA TEMPERATURA DESIDERATA

• È possibile attivare , e in tutte le modalità, e disattivarli premendo nuovamente il pulsante pertinente.
  • Non è possibile selezionare contemporaneamente

- È possibile attivare il funzionamento di anche quando l'unità è spenta. In questa condizione, quando l'indicatore e-ioni è ACCESO, l'unità opererà in base all'impostazione AUTO della velocità della ventola e dell'oscillazione dell'aria. Tuttavia il funzionamento non può essere attivato se un'altra unità interna sta attivando la modalità di riscaldamento.

IMPOSTAZIONE TIMER

- Per accendere o spegnere l'unità a un'ora prestabilita.

Selezionare l'accensione (ON) o lo spegnimento (OFF) del timer.

Impostare l'orario.

Confermare.

• Per cancellare l'accensione (ON) e lo spegnimento (OFF) del timer, premere ON 0 quindi premere.
• Quando si imposta il Timer ON (accensione), l'unità potrebbe iniziare a funzionare prima dell'orario impostato (fi no a 35 minuti prima), al fi ne di raggiungere in tempo la temperatura desiderata.
• Il funzionamento del timer si basa sull'orario impostato sul telecomando e si ripete quotidianamente una volta impostato. Per l'impostazione dell'orario, consultare Preparazione del telecomando nel coperchio posteriore.
• Se il timer viene annullato manualmente o si verifi ca un'interruzione di alimentazione, è possibile ripristinare le impostazioni precedenti (quando ritorna la corrente) premendo SET.

IMPOSTAZIONI OPZIONALI

Il comando Patrol si avvia automaticamente quando si accende l'unità con il pulsante

Premere e tenere premuto per 5 secondi, quindi rilasciare per disattivare o ripristinare questa impostazione.

Tenere premuto per 5 secondi per oscurare o ripristinare la luminosità dell'indicatore dell'unità.

Tenere premuto per circa 10 secondi per mostrare l'impostazione della temperatura in °C o °F.

Tenere premuto per circa 5 secondi per impostare l'indicazione oraria su 12 (am/pm) o 24 ore.

Premere per ripristinare l'impostazione predefi nita del telecomando.

Impostando una temperatura superiore di 1°C rispetto alla temperatura desiderata in modalità raffreddamento o inferiore di 2°C in modalità riscaldamento, si ottiene un risparmio energetico pari al 10%.

Per risparmiare energia mentre il condizionatore è in modalità di raffreddamento, utilizzare delle tende per impedire l'ingresso di calore e della luce solare.

ATTENZIONE

• Spegnere l'apparecchio prima di pulirlo.
• Non toccare l'aletta in alluminio, le parti affiliate potrebbero causare lesioni.

ISTRUZIONI PER IL LAVAGGIO

• Non lavare l'apparecchio con benzene, solventi o polveri abrasive.
• Impiegare esclusivamente saponi o detergenti neutri per la casa (pH7).
  • Non usare acqua ad una temperatura superiore a 40°C.

SUGGERIMENTO

• Pulire il fi ltro con regolarità per ottenere prestazioni ottimali e per ridurre i consumi.
• Consultare il rivenditore per una ispezione stagionale.

ALETTA IN ALLUMINIO

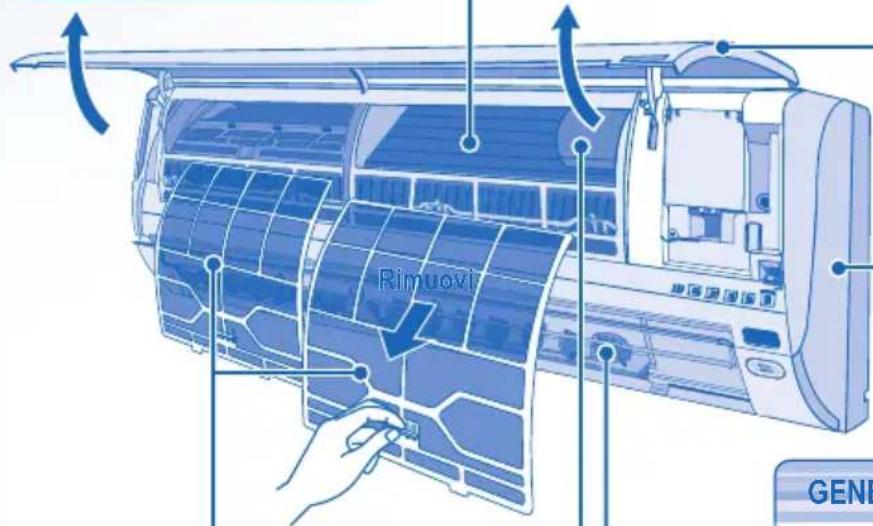

Rimuovi GENE

PANNELLO ANTERIORE

Sollevare e tirare per rimuovere. Lavare delicatamente ed asciugare.

UNITÀ INTERNA

Asciugare l'apparecchio con un panno morbido e asciutto.

FILTRI e-ioni

• Pulire regolarmente i fi ltri.
• Lavare/risciacquare delicatamente i fi ltri con acqua al fi ne di evitare danni alla loro superfi cie.
• Asciugare accuratamente i fi ltri all'ombra, lontano da fi amme o dalla luce diretta del sole.
  • Sostituire i fi ltri danneggiati.

GENERATORE di e-ioni ATTIVO

Pulire con un bastoncino di cotone asciutto.

- Si raccomandata di eseguire la pulizia del generatore di e-ioni ogni 6 mesi.

MODULO di ALIMENTAZIONE e-ioni ATTIVO

PER L'ISPEZIONE STAGIONALE DOPO UN PERIODO DI INATTIVITÀ PROLUNGATO

• Controllo delle batterie del telecomando.
- Nessuna ostruzione alle bocchette di ingresso ed uscita dell'aria.
- Dopo 15 dall'avvio, è normale che vi sia la differenza di temperatura seguente tra le bocchette di ingresso e quelle di uscita dell'aria:

Raffreddamento: ≥ 8°C

Riscaldamento: ≥14°C

PRIMA DI LUNGHI PERIODI DI INATTIVITÀ

• Attivare la modalità di riscaldamento per 2\~3 ore, per eliminare completamente l'umidità rimasta nei componenti interni.
• Spegnere l'apparecchio.
• Togliere le batterie dal telecomando.

Se si verifi ca una delle seguenti condizioni, spegnere immediatamente l'interruttore generale e chiamare il rivenditore autorizzato:

• Durante il funzionamento si sentono rumori anomali.
• Penetrazione di acqua o di corpi estranei nel telecomando.
  • L'unità interna perde acqua.
  • L'interruttore salvavita scatta frequentemente.
• Il cavo di alimentazione su surriscalda in modo anomalo.
• Funzionamento anomalo di interruttori o pulsanti.

Le condizioni seguenti indicano un guasto.

Condizione	Causa
Sembra che dall'unità interna fuoriesca della nebbia.	Effetto di condensa dovuto al processo di raffreddamento.
Rumore di acqua durante il funzionamento.	Flusso del refrigerante all'interno dell'unità.
L'ambiente ha un odore particolare.	Può essere dovuto a un odore di umido proveniente dai muri, ai tappeti, dai mobili o dagli indumenti presenti nella stanza.
La ventola interna si arresta di tanto in tanto quando si imposta la modalità di regolazione automatica della velocità della ventola.	Ciò consente di eliminare gli odori circostanti.
Il fl usso continua anche dopo l'interruzione del funzionamento.	Eliminazione del calore restante dall'unità interna (massimo 30 secondi).
L'operazione è ritardata di qualche minuto dopo il riavvio.	Il ritardo è una protezione del compressore dell'apparecchio.
Dall'unità esterna fuoriesce acqua/vapore.	Condensa o evaporazione nei condotti.
L'indicatore Timer rimane sempre acceso.	L'impostazione Timer si ripete quotidianamente una volta impostata.
Durante il funzionamento, l'indicatore POWER lampeggia e la ventola interna si arresta.	L'apparecchio si trova in modalità refrigeramento ed il ghiaccio sciolto viene drenato dall'unità interna.
La ventola interna si arresta di tanto in tanto quando si imposta la modalità riscaldamento.	Funzionalità studiata per evitare un effetto di raffreddamento non intenzionale.
L'indicatore POWER lampeggia prima che l'unità si accenda.	Si tratta di un passo preliminare in vista del funzionamento quando si imposta il timer di accensione.
Rumori di urti durante il funzionamento.	I cambiamenti di temperatura causano l'espansione/contrazione dell'unità.

Eseguire i controlli seguenti prima di rivolgersi all'assistenza.

Condizione	Controllare
La modalità di riscaldamento/raffreddamento non funziona in maniera effi ciente.	Impostare la temperatura corretta.Chiudere tutte le porte e fi nestre.Pulire o sostituire i fi ltri.Eliminare le eventuali ostruzioni alle bocchette di ingresso ed uscita dell'aria.
Rumore durante il funzionamento.	Verificare che l'unità sia stata installata in maniera inclinata.Chiudere correttamente il pannello anteriore.
Il telecomando non funziona.(Il display è oscurato oppure il segnale di trasmissione è debole.)	Inserire le batterie in maniera corretta.Sostituire le batterie quasi scariche.
L'apparecchio non funziona.	Verificare se è sì è attivato l'interruttore di circuito.Verifi care se sono stati impostati i timer.
L'unità non riceve il segnale dal telecomando. Assicurarsi che il ricevitore non sia ostruito.Alcune luci fluorescenti potrebbero interferire con il trasmettitore di segnale.Consultare il proprio rivenditore più vicino.
Il sensore di vigilanza o l'indicatore di e-ioni dell'unità interna lampeggia.	Premere due volte o Se il sensore o l'indicatore continua a lampeggiare, contattare il rivenditore locale.

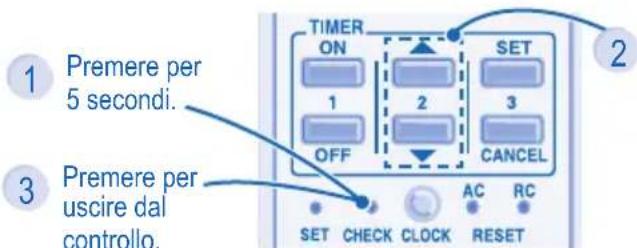

L'unità si ferma e l'indicatore del timer lampeggia.

1 Premere per 5 secondi. 2 3 PREMERE PER USCIRE DAL CONTROLLO. SET CHECK CLOCK RESET SET ON 1 2 3 OFF CANCEL AC RC

- Spegnere l'apparecchio e comunicarlo al proprio rivenditore.

NOTA :

• L'apparecchio portebbe funzionare in modo limito a seconda dell'errore trovato (con 4 "beep").

VEILIGHEIDSMAATREGELEN VEILIGHEIDSMA

DEFINITIE
