РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CSE7HKEW3 PANASONIC

Преди да задействате климатика, прочетете внимателно инструкциите за употреба и ги запазете за бъдещи справки.

QUICK GUIDE / GUIDE RAPIDE

Инструкциите, които трябва да се спазват, са класифицирани със следните символи:

Този символ обозначава съответното действие като ЗАБРАНЕНО.

Тези символи обозначават действия, които са ЗАДЪЛЖИТЕЛНИ.

За да предотвратите телесни повреди, нараняване на околните или имуществени щети, моля спазвайте указанията по-долу.

Неправилното функциониране поради неспазване на инструкциите може да причини щети или вреди, класифицирани както следва:

Предупреждение

Този знак предупреждава за опасност от смърт или тежки наранявания.

Внимание

Този знак предупреждава за опасност от наранявания или имуществени щети.

• Не използвайте акумулаторни (Ni-Cd) батерии.
• Не позволявайте на бебета и малки деца да играят с дистанционното управление, за да ги предпазите от случайно поглъщане на батериите.
• Извадете батериите, ако няма да използвате уреда за продължителен период от време.
• Трябва да бъдат поставени нови батерии от същия вид съобразно посочената полярност, за да се предотврати неизправност на дистанционното управление.
• Извадете батериите, ако няма да използвате уреда за продължителен период от време.
• Трябва да бъдат поставени нови батерии от същия вид съобразно посочената полярност, за да се предотврати неизправност на дистанционното управление.

Вътрешна Част

- Недейте да инсталирате, отстранявате или reinсталирате уреда сами, тъй като неправилната инсталация може да доведе до изтичане на течност, токов удар или пожар. Моля консултирайте се с оторизиран дипър или специалист за работите по инсталацията. - Не пъхайте Вашите пръсти или други предмети в уреда. - Не се опитвайте да поправяте уреда сами.

Вътрешна Част

• Не инсталирайте уреда във взривоопасна атмосфера.
• Не мийте уреда с вода, бензин, разредител или абразивни прахове.
• Не използвайте за други цели, като запазване на храна.
• Не използвайте никакво запалимо оборудване пред изхода на въздушния поток.
• Не излагайте директно на студен въздух за продължителен период от време.
• Уверете се, че тръбата за оттичане е свързана правилно. В противен случай може да има изтичане.
  • Проверявайте стаята редовно.

Електрозахранване

• Не използвайте същия контакт за други уреди.
• Не модифицирайте захранващите кабели.
• Не използвайте удължители.

• Не работете с влажни ръце.

• Използвайте посочения захранващ кабел.

• Ако захранващият кабел е повреден, той трябва да бъде подменен от производителя, неговия серверен агент или подобно квалифицирани лица с цел да се избегне опасност.
• Това устройство трябва да бъде заземено. Силно препоръчително е да бъде инсталирано с автоматичен прекъсвач за защита при късо съединение (ELCB) или автоматичен изключвател (RCD). В противен случай може да предизвика електрически удар или пожар в случай на повреда.
• При спешни случаи или нестандартни условия (миризма на изгоряло и др.), изключете захранването и се свържете с най-близкия представител.

Входен отвор за въздух

Изходен отвор за въздух

Входен отвор за въздух

Входен отвор за въздух

Изходен отвор за въздух

Електрозахранване

• Изключете захранването преди почистване или ремонтиране.
• Изключете захранването, ако няма да използвате уреда за продължителен период от време.
• Този климатик е оборудван с вградено устройство за защита от пренапрежение. Обаче, с цел допълнителна защита на вашия климатик от повреждане от извънредно силни гръмотевици, можете да го изключите от захранването. Не докосвайте климатика по време на гръмотевични бури, тъй като това може да доведе до токов удар.

Външна Част

• Не сядайте, не стъпвайте и не поставяйте нищо върху уреда.
• Не докосвайте острото алуминиево ребро.
• Уверете се, че тръбата за оттичане е свързана правилно. В противен случай може да има изтичане.
• След продължителни периоди на употреба се уверете, че инсталационният шкаф не е повреден.

- Не пъхайте Вашите пръсти или други предмети в уреда.

Уредът не е предназначен за употреба от малки деца или болни лица без надзор. Малките деца трябва да се наблюдават, за да се гарантира, че няма да си играят с уреда.

Изхвърляне на батериите

Батериите трябва да се рециклират или изхвърлят правилно.

Благодарим Ви, че закупихте климатик Panasonic

СЪДЪРЖАНИЕ

ПРЕДПАЗНИ МЕРКИ

66

Илюстрациите в това ръководство са предназначени само за разяснение и могат да се различават от действителния уред. Възможни са промени без предупреждение за бъдещи подобрения.

ИЗХВЪРЛЯНЕ СЛЕД УПОТРЕБА

"Инструкции за крайния потребител" за климатици:

Този климатик носи горното обозначение, показващо, че електрическото оборудване не трябва да се изхвърля заедно със стандартните домакински отпадъци. Държавите от Европейския съюз (*) трябва да имат специализирана система за събиране на тези продукти. Не се опитвайте да разглобявате системата сами, тъй като това може да окаже вредно влияние върху вашето здраве и върху околната среда в резултат на неправилно обработване на отпадъци. Разглобяването и изхвърлянето на охлаждащо вещество, масло и други елементи трябва да се извършва от квалифициран монтьор съгласно съответните местни и национални наредби. Климатиците трябва да се обработват в специализиран сервис за повторна употреба, рециклиране и поправяне и не трябва да се изхвърлят в градската мрежа за отпадъци. Моля свържете се с вашия монтьор, дилър или местна власт за повече информация. Възможни са глоби за неправилно изхвърляне на отпадъчни продукти, съгласно националните закони.

* зависи от националния закон на всяка страна-членка

Информация за изхвърляне в други държави извън Европейския съюз

Тези символи са валидни само в Европейския съюз. Ако желаете да изхвърлите този продукт, моля свържете се с вашия монтьор, дилър или местна власт и попитайте за правилния метод на изхвърляне.

• Не ВКЛЮЧВАЙТЕ уреда когато лакирате паркета. След приключване на лакирането, проветрете добре стаята, преди да пуснете уреда.
• Не монтирайте уреда върху мазни и опушени повърхности.

РАБОТНА СРЕДА

РАБОТНА СРЕДА

Използвайте този климатик в следните температурни граници

(CU-E7HKE-3, CU-E9HKE-3, CU-E12HKE-3, CU-E15HKE-3)

Температура (°C)		В помещението Навън
		*DBT *WBT	*DBT *WBT
ОХЛАЖДАНЕ	Максимум 32 23	43 26
	Минимум 16 11	16 11
ОТОПЛЯВАНЕ	Максимум 3	0	-	2	4
	Минимум 16 - -1	5 -6

ЗАБЕЛЕЖКА: Ако температурата на външния въздух е извън горепосочения температурен диапазон, топлинната мощност значително ще спадне и външното тяло може да спре за регулиране на защитната система.

(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

Температура (°C)		В помещението Навън
		*DBT *WBT	*DBT *WBT
ОХЛАЖДАНЕ	Максимум 32 23	43 26
	Минимум 16 11	16 11
ОТОПЛЯВАНЕ	Максимум 3	0	-	2	4
	Минимум 16 - -10	-11

* DBT: Температура без отчитане в лажността на въздуха
* WBT: Температура с отчитане впажността на въздуха

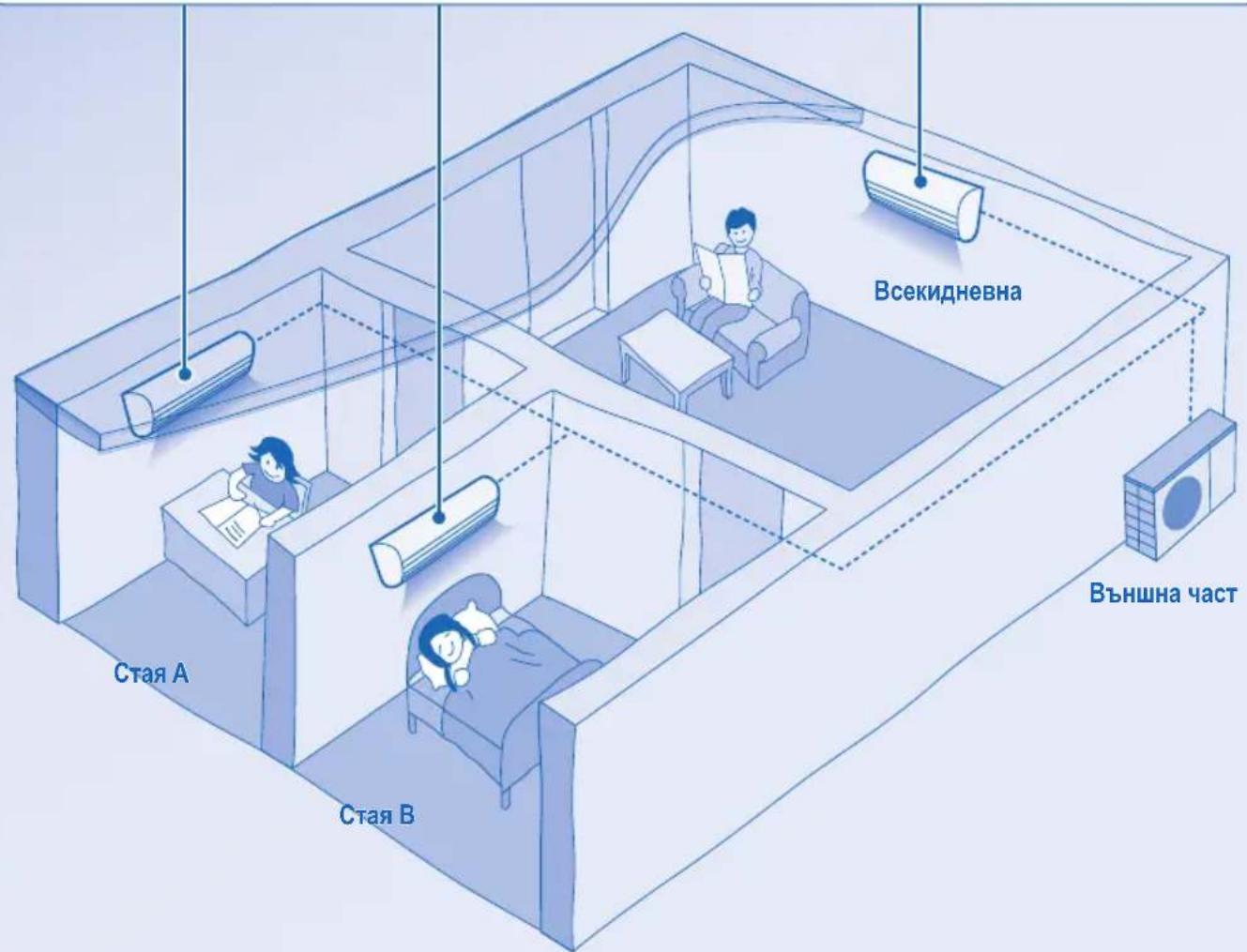

При мулти климатичните системи един външен агрегат е свързан към няколко вътрешни агрегати.

ВЪТРЕШНА ЧАСТ

• Можете да управлявате вътрешните агрегати по отделно или едновременно.
• Приоритет се дава на режима на работа на първия агрегат, който бъде включен.
• По време на работа, режимите на отопление и охлаждане не могат да се включват едновременно за различни вътрешни агрегати.
• Индикаторът за мощност свети, показвайки, че вътрешният агрегат е в готовност за различен режим на работа.

Всекидневна Стая A Стая B Външна част

Внимание

Работните цикли PATROL и e-ion могат да се активират дори когато климатикът е изключен. При това положение, след като e-ion индикаторът веднъж вече е бил ВКЛЮЧЕН, вентилаторите на уреда ще започнат да работят с АВТОМАТИЧНА скорост.

Все пак, режимът на работа e-ion не може да се активира, ако друг вътрешен агрегат активира режима за отопление.

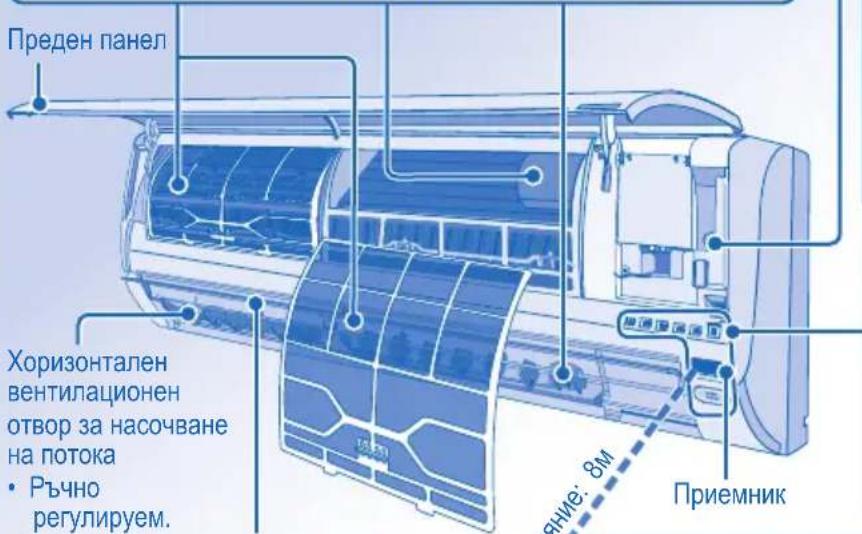

ПРЕГЛЕД НА УРЕДА & РЕЖИМИТЕ НА РАБОТА

e-ion СИСТЕМА ЗА ПОЧИСТВАНЕ НА ВЪЗДУХА

Не докосвайте по време на работа

e-ion филтри

Мощен активен йонизиращ модул

Активен йонизатор

Преден панел Хоризонтален вентилационен отвор за насочване на потока • Ръчно регулируем. Приемник 8м

Бутон auto OFF/ON

- Използвайте, когато дистанционното управление е изгубено или е повредено.

Действие Режим
Натиснете веднъж. Автоматичен
Натиснете и задръжте, докато чуете 1 сигнал "бийп", след което пуснете.	Охлаждане
Натиснете и задръжте, докато чуете 1 сигнал "бийп", след което пуснете. Натиснете отново докато чуете 2 сигнала бийп, след което пуснете.	Отопляване
Натиснете бутона, за да изключите уреда.

ИНДИКАТОР

(СИН)
PATROL SENSOR

Вертикален

вентилационен отвор за насочване на потока

- Не настройвайте ръчно.

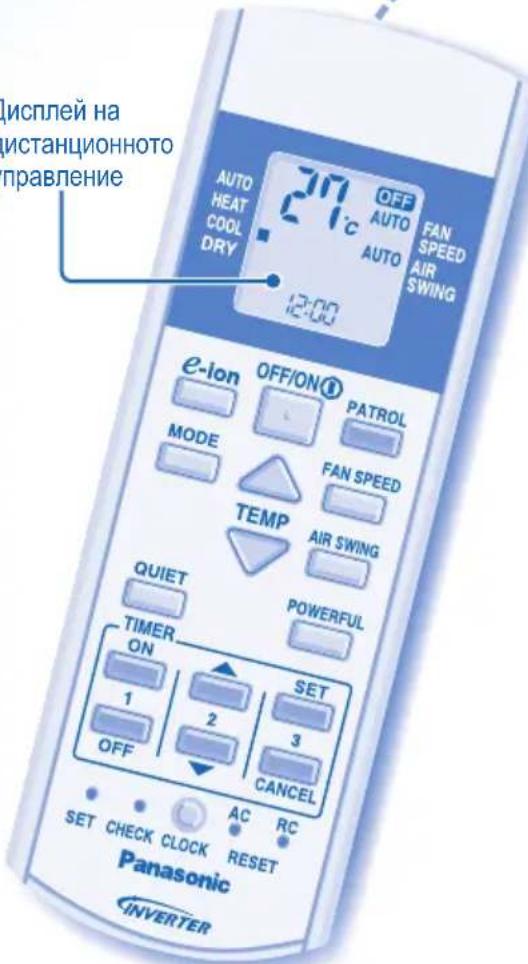

Дисплей на дистанционното управление

дисплей на истанционното правление AUTO HEAT COOL DRY 27°C OFF AUTO FAN SPEED AIR SWING 12:00 e-ion OFF/ON① PATROL MODE FAN SPEED TEMP AIR SWING QUIET POWERFUL TIMER ON SET 1 2 3 OFF CANCEL AC RC SET CHECK CLOCK RESET Panasonic INVERTER

ЗА ДА ВКЛЮЧИТЕ ИЛИ ИЗКЛЮЧИТЕ УРЕДЪТ

- Моля обърнете внимание на индикатора OFF на дистанционното управление, за да предотвратите неправилното включване/изключване на уреда.

ЗА ДА НАСТРОИТЕ ТЕМПЕРАТУРАТА

• Температурни диапазони: 16°C \~ 30°C.
- Ако устройството работи в препоръчаните температурни граници, може да се спести енергия.

РЕЖИМ НА МЕКО ИЗСУШАВАНЕ : 1°C \~ 2°C по-ниска от стайната температура.

ЗА ДА ИЗБЕРЕТЕ РЕЖИМ НА РАБОТА

• По време на избиране на режима на работа индикаторът мига.
• Уредът избира режим на работа на всеки 30 минути в зависимост от настройката на температурата, външната и стайната температура. (CU-E7HKE-3, CU-E9HKE-3, CU-E12HKE-3, CU-E15HKE-3)
• Тялото избира режима на работа на всеки 3 часа в зависимост от температурните настройки, температурата на външния въздух и стайната температура. (CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

РЕЖИМ НА ОТОПЛЕНИЕ - За да се наслаждавате на топъл въздух

- Нужно е време за загряване на уреда. Индикаторът за захранване мига по време на този процес.

РЕЖИМ НА ОХЛАЖДАНЕ - За да се наслаждавате на студен въздух

РЕЖИМ НА МЕКО ИЗСУШАВАНЕ - За да се насладите на тиха среда

- Уредът работи на ниска скорост, за да гарантира умерено охлаждане на въздуха.

- При режим AUTO скоростта на вътрешния вентилатор се настройва автоматично според режима на работа.

ЗА НАСТРОЙКА НА ВЕРТИКАЛНИЯ ПОТОК ВЪЗДУХ (5 ВЪЗМОЖНОСТИ)

• Поддържа стаята проветрена.
- Ако е зададен режим AUTO, вентилационните отвори автоматично се въртят нагоре/надолу.
- В режим на отопление въздухът за момент се носи хоризонтално, след което започва да се движи надолу.

ЗА ДА СЕ НАСЛАЖДАВАТЕ НА ЧИСТ & СВЕЖ ВЪЗДУХ

- Генериране на отрицателни йони за произвеждане на чист въздух чрез привличане на прахта, която се събира върху положително заредените йонизиращи филтри.

• Контролният сензор контролира качеството на въздуха.
• Ако качеството на въздуха е незадоволително, e-ion филтрите започва да работят автоматично.

ЗА ДА СЕ НАСЛАЖДАВАТЕ НА ТИХА СРЕДА

- Този режим на работа намалява шума на въздушния поток.

• Работните процеси , , и могат да се активират във всички режим на работа на уреда и могат да се изключат с повторно натискане на съответния бутон.
  PATROL e-ion QUIET POWERFUL
• и или и не могат да бъдат избрани по едно и едно и също време.
• Работните цикли и могат да се активират дори когато климатикът е изключен. При това положение, след като e-ion индикаторът веднъж вече е бил ВКЛЮЧЕН, вентилаторите на уреда ще започнат да работят с АВТОМАТИЧНА скорост. Все пак, режимът на работа не може да се активира, ако друг вътрешен агрегат активира режима за отопление.

ЗА ДА НАСТРОИТЕ ТАЙМЕРА

- За да ВКЛЮЧИТЕ или ИЗКЛЮЧИТЕ климатика в предварително зададено време.

Изберете ON или OFF таймер.

Задайте желаното време.

Потвърдете настройката.

- За да отмените ON или OFF таймер, натиснете □или OFF , след което натиснете CANCEL

• Ако таймерът е настроен в режим ON, уредът може да започне да работи по-рано (до 35 мин.) преди действително зададеното време, за да се постигне навреме желаната от Вас температура.
• Таймерът се базира на настройките на часа от дистанционното управление и се повтаря ежедневно, след като веднъж е настроен. За настройките на часовника, моля вижте Подготовка на дистанционното управление на последната страница.
• Ако таймерът е отменен ръчно или в случай на повреда на захранването, можете да възстановите предишната настройка (при възстановяване на захранването), като натиснете бутона SET.

ДОПЪЛНИТЕЛНИ НАСТРОЙКИ

Контролът започва автоматично с включването на уреда с бутона OFFION①.

За да отмените или рестартирате тази настройка, натиснете и задръжте за 5 сек., след което пуснете.

Натиснете и задръжте за 5 сек., за да загасите или върнете настройките на индикаторния дисплей.

Натиснете и задръжте за около 10 сек., за да превключите температурната скала на °C или °F.

Натиснете и задръжте за около 5 сек., за да зададете или 12-часов (am/pm), или 24-часов формат за показване на времето.

Натиснете, за да възстановите фабричните настройки на дистанционното управление.

Не се използва в нормални режими на работа.

Настройка на температурата с 1°C по-висока в режим на охлаждане или с 2°C по-ниска в режим на отопление от желаната температура осигурява 10% спестяване на електроенергия.

За да намалите разхода на електроенергия, когато уредът е в режим на охлаждане, дръпнете пердетата, за да предотвратите проникване на слънчева светлина и топлина отвън.

ГРИЖИ & ПОЧИСТВАНЕ

ВНИМАНИЕ

• Изключете захранването преди почистване.
• Не докосвайте алуминиевото ребро, острата част може да причини нараняване.

ИНСТРУКЦИИ ЗА ИЗМИВАНЕ

• Не използвайте бензин, разредител или абразивни прахове.
• Използвайте само сапуни ( pH7) или неутрални домакински прахове.
• Не използвайте вода, по-гореща от 40°C.

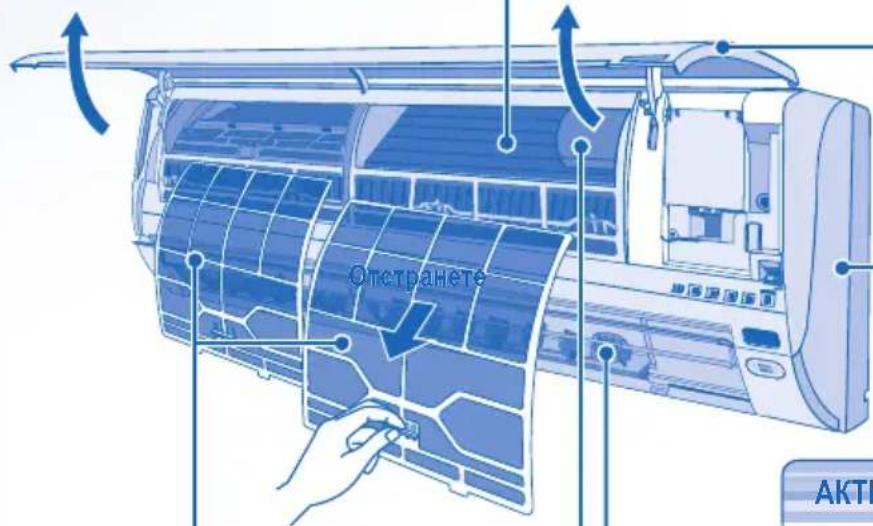

ПОЛЕЗНА ИНФОРМАЦИЯ

• Почиствайте филтъра редовно за най-добро представяне и за намаляване на разхода на електроенергия.
• Консултирайте се с най-близкия дилър за сезонни прегледи.

АЛУМИНИЕВО РЕБРО

Опстранете AKTI

ПРЕДЕН ПАНЕЛ

Повдигнете и издърпайте, за да го свалите. Измийте внимателно и подсушете.

ВЪТРЕШНА ЧАСТ

Внимателно забършете уреда с мек, сух парцал.

e-ion ФИЛТРИ

• Редовно почиствайте филтрите.
- Внимателно почистете/измийте филтрите с вода, за да не нараните повърхността им.
- Внимателно изсушете филтрите на сенчесто място, далеч от огън и пряка слънчева светлина.
• Подменяйте повредените филтри.

АКТИВЕН ЙОНИЗАТОР

Почиствайте със сух памучен тампон.

- Препоръчително е активният йонизатор да се почиства на всеки 6 месеца.

МОЩЕН АКТИВЕН ЙОНИЗИРАЩ МОДУЛ

ПРИ СЕЗОНЕН ПРЕГЛЕД СЛЕД ПРОДЪЛЖИТЕЛНО НЕИЗПОЛЗВАНЕ

• Проверка на батериите на дистанционното управление.
• Никакви прегради на входните и изходни вентилационни отвори.
• След 15 мин. на работа е нормално да се получи следната температурна разлика на входните и изходни вентилационни отвори:
  Охлаждане: ≥ 8°C
  Отопляване: ≥ 14°C

• Активирайте режима на отопление за 2\~3 часа, за да отстраните влажността, останала във вътрешните елементи.
• Изключете захранването.
• Извадете батериите на дистанционното управление.

КРИТЕРИИ ЗА ПОВРЕДА

ИЗКЛЮЧЕТЕ ЗАХРАНВАНЕТО и се ОБАДЕТЕ на оторизирания дистрибутор при следните условия:

• Необичаен звук по време на работа.
• Вода/чужди частици са попаднали в дистанционното управление.
• Изтича вода от Вътрешния уред.
• Прекъсвачът на ел. верига се изключва често.
  • Захранващият кабел се загрява необичайно.
• Копчетата или бутоните не функционират правилно

ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ

Следните симптоми при работата на уреда не означават неизправност.

Симптом	Причина
От вътрешната част излиза замъглен въздух.Звук от течаща вода по време на работа.Стаята има странна миризма.	Кондензиране поради процеса на охлаждане.Охлаждаща течност вътре в уреда.Това може да е миризмата на влагата, отделяна от стените, килима, мебелите или дрехите.
Вътрешният вентилатор спира от време на време при настройка за автоматично регулиране на скоростта.	Това спомага за отстраняване на околните миризми.
Наличие на въздушен поток дори и след прекратяване на работа.	Извличане на останалата топлина от вътрешния агрегат (максимално 30 секунди).
Работата се забавя с няколко минути след рестартиране.	Закъснението служи за защита на компресора на уреда.
Външната част отделя вода/пара.Индикаторът на таймера е постоянно включен.	По тръбите се получава кондензация или изпаряване.Настройката на таймера се повтаря ежедневно, след като веднъж е зададена.
Индикаторът за захранването мига по време на работа и вътрешният вентилатор не се върти.	Уредът е в режим на размразяване и стопеният охладител се оттича през външната част.
Вътрешният вентилатор спира от време на време при отопляване.	С цел да се избегне нежелан охлаждащ ефект.
Индикаторът за захранване мига преди уредът да се включи.	Това е предварителна стъпка в подготовката за работа, когато ON таймерът е бил зададен.
Пукане по време на работа.	Температурните промени могат да доведат до разширяване или свиване на уреда.

Проверете следните неща, преди да се обадите на оторизиран сервис.

Симптом	Проверка
Уредът не работи ефикасно в режим на отопление/охлаждане.	Задайте правилно температурата.Затворете всички врати и прозорци.Почистете или сменете филтрите.Почистете входните и изходни вентилационни отвори.
Шум по време на работа.	Проверете дали уредът не е монтиран под наклон.Затворете правилно предния панел.
Дистанционното управление не работи.(Дисплеят е изгаснал или предавателният сигнале слаб.)	Поставете правилно батериите.Сменете изхабените батерии.
Уредът не работи.	Проверете дали автоматичният прекъсвач е изключен.Проверете дали таймерът е настроен.
Уредът не получава сигнали от дистанционното управление.	Уверете се, че няма прегради.Някои флуоресцентни светлини могат да доведат до смущения при предаванетона сигнала. Моля консултирайте се с най-близкия до Вас дилър.
Контролният сензор или e-ion индикаторът навътрешния уред мига.	Натиснете два пътиPATROLили. Ако контролният сензор или e-ionиндикаторът продължава да мига, консултирайте се с най- близкия до Васоторизиран дилър.

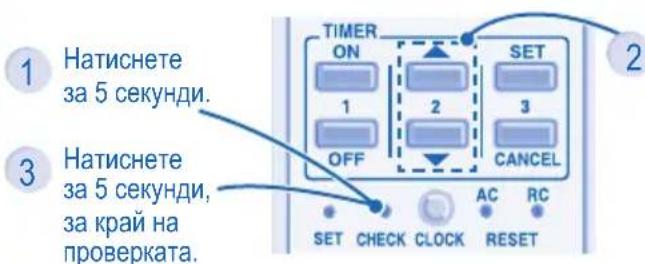

Уредът спира да работи и индикаторът за таймера мига.

1 Натиснете за 5 секунди. 2 3 Натиснете за 5 секунди, за край на проверката.

- Изключете уреда и уведомете най-близкия дилър за грешката.

ЗАБЕЛЕЖКА :

• Възможно е уредът да работи (с 4 пиукания) ограничено, в зависимост от грешката.

MEMO MEMO

QUICK GUIDE/GUIDE RAPIDE/GUÍA RÁPIDA/
