РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CSMZ16ZKE PANASONIC

68-75 Преди да задействате климатика, моля, прочетете внимателно инструкциите за употреба и ги запазете за бъдещи справки. За обяснения относно работата, моля, сканирайте 2D баркода на матрицата и направете справка в подробните ръководства. ACXF55-34740 Model No. Indoor Unit Outdoor Unit CS-MZ16ZKE Multi Split

Стойка на дистанционното

2 винта за стойката на дистанционното

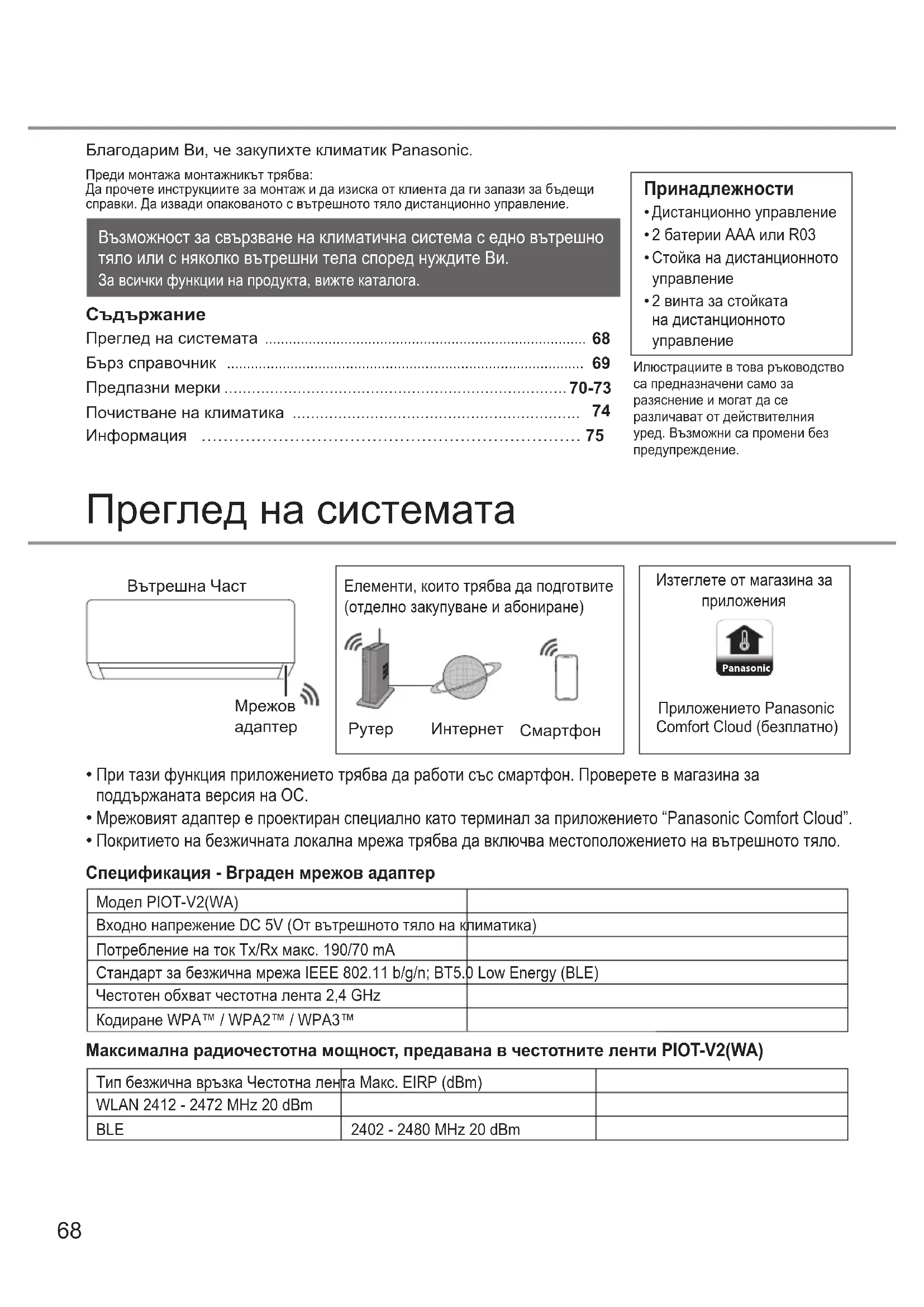

Преди монтажа монтажникът трябва:Да прочете инструкциите за монтаж и да изиска от клиента да ги запази за бъдещи справки. Да извади опакованото с вътрешното тяло дистанционно управление. Преглед на системата

При тази функция приложението трябва да работи със смартфон. Проверете в магазина за поддържаната версия на ОС.

Мрежовият адаптер е проектиран специално като терминал за приложението “Panasonic Comfort Cloud”.

Покритието на безжичната локална мрежа трябва да включва местоположението на вътрешното тяло. Panasonic Изтеглете от магазина за

Елементи, които трябва да подготвите (отделно закупуване и абониране) Приложението Panasonic Comfort Cloud (безплатно) Вътрешна Част

Информация …………………………………………………………… 75 Модел PIOT-V2(WA) Входно напрежение DC 5V (От вътрешното тяло на климатика) Потребление на ток Tx/Rx макс. 190/70 mA Стандарт за безжична мрежа IEEE 802.11 b/g/n; BT5.0 Low Energy (BLE) Честотен обхват честотна лента 2,4 GHz Кодиране WPA™ / WPA2™ / WPA3™ Спецификация - Вграден мрежов адаптер Максимална радиочестотна мощност, предавана в честотните ленти PIOT-V2(WA) Тип безжична връзка Честотна лента Макс. EIRP (dBm) WLAN 2412 - 2472 MHz 20 dBm BLE 2402 - 2480 MHz 20 dBm69

Настройка на часовника Поставяне на батериите

Издърпайте задния капак на дистанционното управление.

Поставете AAA или R03 батерии.

Затворете капака. Натиснете CLOCK , след което натиснете , за да зададете часа. Натиснете CLOCK за около 5 сек., за да се показва часът или в 12-часов (am/pm), или в 24-часов формат.

Натиснете , за да потвърдите. POWER

Натиснете , за да включите/ спрете работа. Когато уредът е включен, от дисплея на дистанционното управление изчезва . DRY AUTO HEAT COOL

Изберете желания режим, като натиснете .НагореНадолу Натиснете TEMP UP, TEMP DOWN, за да изберете желаната температура.Температурни диапазони: 16,0 °C ~ 30,0 °C / 60 °F ~ 86 °F. Натиснете за около 10 секунди, за да виждате температурата в °C или °F.

За да се свържете с мрежа

Натиснете, за да включите или изключите функцията за безжична локална мрежа. За да настроите модула за безжична локална мрежа, моля, вижте онлайн ръководството с инструкции за настройка. Ако LED индикаторът за безжична локална мрежа мига непрекъснато, а вие не желаете да използвате приложението, натиснете бутона за безжична локална мрежа , за да го изключите.

Преглед на системата / Бърз справочник70 Предпазни мерки За да избегнете телесни повреди, нараняване на други хора или имущество, моля спазвайте следното: Неправилното функциониране поради неспазване на инструкциите може да причини щети или вреди, класифицирани както следва: Уредът не е предназначен за използване от общия потребител. ПРЕДУПРЕЖДЕНИЕ

предупреждава за опасност от смърт или тежки наранявания.

предупреждава за опасност от наранявания или имуществени

Инструкциите, които трябва да се спазват, са класифицирани със следните символи: Този символ обозначава съответното действие като ЗАБРАНЕНО. Тези символи означават, че действията са ЗАДЪЛЖИТЕЛНИ. ПРЕДУПРЕЖДЕНИЕ Вътрешен и външен модул Уредът може да се използва от деца над 8 годишна възраст и лица с намалени физически, сетивни или психични способности или нямащи съответния опит и познания, ако са наблюдавани и инструктирани относно безопасното използване на уреда и разбират съответните рискове. Деца не бива да играят с уреда. Почистване и поддръжка на уреда не бива да се извършва от деца без наблюдение. Моля обърнете се към оторизиран дилър или специалист за почистване на вътрешните части, ремонт, монтаж, отстраняване, демонтаж и повторен монтаж на уреда. Неправилните монтаж и употреба ще причинят теч, токов удар или пожар. Потвърдете пред оторизиран дилър или специалист употребата на всеки указан тип хладилен агент. Употребата на друг тип хладилен агент, освен посочения, може да причини повреда на продукта, пръскане, нараняване и т.н. Не използвайте средства за ускоряване на процеса на размразяване или за почистване, различни от тези, препоръчани от производителя. Всеки неподходящ метод или използването на несъвместими материали може да причини повреда на продукта, пръскане и сериозно нараняване. Не монтирайте модула в помещения с потенциално експлозивна или запалима

В противен случай може да се стигне до пожар. Не пъхайте пръстите си или други обекти във вътрешния или външния модул на климатика, въртящите се части могат да предизвикат наранявания. Не докосвайте външния модул по време на гръмотевична буря, това може да доведе до токов удар. Не се излагайте директно на студен въздух за продължителен период от време за да избегнете прекомерно охлаждане. Не сядайте и не стъпвайте върху модула, тъй като случайно може да паднете. Дистанционно управление Не позволявайте на бебета и малки деца да играят с дистанционното управление, за да ги предпазите от случайно поглъщане на

Вътрешна част Външна част Електрозахранване Дистанционно

Изходен отвор Изходен отвор

Предпазни мерки Електрозахранване Не използвайте модифициран кабел, свързван кабел, удължител или неуказан кабел, за да избегнете прегряване и

За предотвратяване на прегряване, пожар или токов удар:

Не използвайте същия контакт за други

Не работете с влажни ръце.

Не работете с или не спирайте уреда чрез вкарване или изтегляне на щепсела. Ако захранващият кабел е повреден, той трябва да се подмени от производителя, неговия сервизен агент или подобни квалифицирани лица, за да се избегне опасност. Силно препоръчително е да се монтира заземителен автоматичен прекъсвач (ELCB) или устройство за диференциална защита (RCD), за да избегнете токов удар или пожар. За предотвратяване на прегряване, пожар или токов удар:

Прахът по щепсела трябва да бъде избърсван със суха кърпа периодично. Спрете да използвате продукта, когато възникне аномалия/повреда и извадете щепсела от контакта или изключете от копчето и автоматичния превключвател. (Има риск от пушек/пожар/токов удар) Примери за аномалия/повреда

Заземителният автоматичен прекъсвач (ELCB) често се активира.

Усеща се мирис на изгоряло.

Чува се необичаен шум или уредът вибрира.

Изтича вода от вътрешния уред.

Кабелът или щепселът са необичайно

Скоростта на вентилатора не може да се контролира.

Уредът спира работа веднага, дори и да е включен да работи.

Вентилаторът не спира, дори, ако уредът е спрял да работи. Веднага се свържете с местния търговец за поддръжка/ремонт. Това оборудване трябва да е заземено, за да се предотврати токов удар или пожар. Избегнете токов удар чрез изключване на захранването и щепсела: - Преди почистване или обслужване, - Когато удължителят не се използва, или - При необикновено силна гръмотевична

Вътрешен и външен модул Не мийте вътрешния модул с бензин, разтворител или абразивен прах за да предотвратите повреда или корозия на

Не използвайте уреда за съхранение на прецизно оборудване, храна, животни, растения, произведения на изкуството или други предмети. Това може да причини влошаване на качеството и т.н. Не ползвайте уреди, които горят пред изхода за въздуха, за да се избегне разпространение

Не излагайте растения или домашни любимци директно на въздушния поток за да избегнете нараняване и т.н. Не докосвайте острото алуминиево ребро. Острите части могат да предизвикат наранявания. Не включвайте вътрешния модул, когатополирате пода. След полиране, проветрете стаята добре, преди да използвате

Не инсталирайте уреда в задимени зони за да предотвратите неговата повреда. Не разглобявайте уреда за почистване за да избегнете нараняване. Не стъпвайте върху нестабилна маса, когато почиствате уреда, за да избегнете нараняване. Не поставяйте ваза или съд с вода върху уреда. Водата може да проникне в уреда и да повреди изолацията. Това може да причини токов удар. Не отваряйте прозорец или врата за продължително време по време на работа, това може да доведе до неефективно използване на енергията и неприятни температурни промени. Предотвратете изтичане на вода чрез осигуряване на дренажна тръба, която е: - Правилно свързана, - С поддържани чисти водосточни тръби и контейнери, или - Не е потопена във вода След продължителен период на употреба или употреба с някакви отоплителни уреди с гориво проветрявайте помещението периодично. След дълъг престой се уверете, че монтажното шаси не е повредено, за да избегнете падане на модула.72 Дистанционно управление Не използвайте акумулаторни (Ni-Cd) батерии. Те могат да повредят дистанционното управление. За предотвратяване на неизправност или повреда на дистанционното управление:

Извадете батериите, ако няма да използвате уреда за продължителен период от време.

Нови батерии от същия тип трябва да бъдат поставяни съгласно посочената полярност. Електрозахранване Не дърпайте кабела, за да изключите щепсела, за да предотвратите токов удар. ПРЕДУПРЕЖДЕНИЕ Този уред е напълнен с R32 (лек запалим хладилен агент). Ако изтече хладилен агент в близост до външен източник на запалване, има опасност от пожар. Вътрешен и външен модул Уредът трябва да се монтира и/или използва в стая с площ, по-голяма от A

се пази от източници на запалване като топлина/искри/открит пламък или опасни зони като газови уреди, готвене с газ, централни системи за доставка на газ или електрически уреди за охлаждане и т.н. (Вижте таблица A от инструкциите за монтаж относно A

Имайте предвид, че хладилният агент може да няма мирис. Силно се препоръчва осигуряването на подходящи детектори за запалим хладилен агент, както и че те работят и могат да предупредят за наличието на теч. Поддържайте необходимите вентилационни отвори свободни от запушване. Не пробивайте и не горете, тъй като уредът е под налягане. Не излагайте уреда на топлина, пламък, искри или други източници на запалване. В противен случай може да експлодира и да причини нараняване или

Мерки за безопасност при използване на хладилен агент R32 Нито едно лице, което извършва работи по хладилна система, която включва излагане на тръби, съдържащи или в които се е съдържал запалим хладилен агент, не трябва да използва източници на запалване по начин, който може да доведе до риск от пожар или експлозия. Той/ тя не трябва да пуши, когато извършва такива работи. Не трябва да пушат, когато извършват такива работи. Всички възможни източници на запалване, включително пушене на цигари, трябва да се държат достатъчно далеч от мястото на монтаж, ремонт, изпразване и изхвърляне, по време на които работи в околното пространство може да бъде освободен запалим хладилен агент. Предпазни мерки73

Предпазни мерки Преди да управлявате / работите с този климатик чрез безжична комуникация от отдалечено място, не забравяйте да проверите монтажа на уреда и пространството около него и да се съобразите с всички лица, които се намират в близост. ПРЕДУПРЕЖДЕНИЕ Мрежов адаптер (активиран) Не използвайте вътрешното тяло в близост до медицинско оборудване или оборудване с автоматично управление (автоматични врати, кабелни аларми и др.). (Радиовълните, излъчвани от вътрешното тяло, може да повлияят оборудването и да предизвикат инцидент в резултата на неизправност.) Дръжте го на поне 15 см от вътрешното тяло, ако имате сърдечен пейсмейкър. (Радиовълните от вътрешното тяло може да повлияят работата на пейсмейкъра)

Мрежов адаптер (активиран) Проверете следните изисквания предварително (Вкъщи):

Вкарайте захранващия кабел правилно. Уверете се, че по захранващия кабел не се натрупва прах. (В противен случай има опасност от пожар в резултат на запалване в мястото на лошия контакт на захранващия кабел.)

Проверете състоянието на активирането на таймера, зададено от друго лице. (Неочаквано пускане-спиране може да причини телесна повреда на хора или щети по домашни любимци и растения)

Не трябва да има аномалии в климатика като например промяна на въздушния поток. Уверете се, че няма предмети, които могат да бъдат преместени лесно от въздушния поток, който духа директно върху тях. Паднал или преместен премет може да доведе до опасност от пожар, нараняване и т.н.

Винаги използвайте вътрешното дистанционно управление, когато е вероятно да има лица (например бебета, деца, хора с увреждания, възрастни или болни), които не са в състояние сами да контролират температурата и разчитат на предварително зададената конфигурация на климатика. Повишаването и понижаването на температурата в резултат на отдалечено управление може да доведе дискомфорт на обитателите и/или нарушаване на рутината

Растенията и животните е вероятно да бъдат засегнати от внезапни промени в температурата. Проверете следните изисквания, преди да управлявате климатика от отдалечено място:

Уведомете лицата, които се намират в близост до зоната, която се климатизира, че ще управлявате отдалечено работата и настройките на климатика. Целта е да се избегне всяка вероятност от сериозно въздействие върху лица или защото са били изненадани, или поради резки промени в температурата (от комфортна на студена и

(Има опасност от телесна повреда в резултат на внезапни промени на външната температура и стайната температура. Регулирането на температурата може да се извърши от дистанционното управление)

Ако основният екран на приложението Panasonic Comfort Cloud не отразява състоянието на работа, моля, използвайте вътрешното дистанционно управление за управление на климатика.

Тъй като приложението използва мрежова комуникация, може да има моменти, когато не е възможно отдалечено управление поради повреда в комуникацията и/или мрежата (например прекъсване на работата на сървъра на Panasonic Cloud, прекъсване на работата на сървърите на доставчиците на телекомуникационни услуги, WIFI връзката и т.н.). В случай на такава повреда, моля, използвайте вътрешното дистанционно управление за управление на климатика.74 Почистване на климатика За да гарантирате максимална производителност на уреда, трябва да го почиствате редовно. Замърсеният уред може да причини повреда и Вие може да видите код за грешка “H 99”. Консултирайте се с оторизиран дилър.

Преди почистване изключете електрозахранването и извадете щепсела от контакта.

Не докосвайте алуминиевото ребро, тъй като острата част може да причини нараняване.

Не използвайте бензин, разредител или абразивни прахове.

Използвайте само сапуни ( pH 7) или неутрални домакински прахове.

Не използвайте вода, по-гореща от 40 °C / 104 °F. Въздушен филтър Веднъж на 2 седмици

Внимателно почистете/измийте филтрите с вода, за да не нараните повърхността им.

Внимателно изсушете филтрите на сенчесто място, далеч от огън и пряка слънчева светлина.

Подменяйте повредените филтри. Работна среда Използвайте този климатик в температурните граници, посочени в таблицата. Температура °C (°F) В помещението Външен модул на система с няколко вътрешни модула

Макс. 30 (86,0) - 24 (75,2) 18 (64,4) Мин. 16 (60,8) - -15 (5,0) -16 (3,2) DBT: Темпераτура без оτчиτане влажносττа на въздуха, WBT: Темпераτура с оτчиτане влажносττа на въздуха75

Почистване на климатика / Информация Информация за потребители относно събиране и изхвърляне на старо оборудване и използвани батерии Този символ върху продуктите, опаковката и/или придружаващите документи означава, че изразходваните електрически и електронни продукти и батериите не бива да се изхвърлят в общите битови отпадъци. Моля, предавайте старите продукти и изхабените батерии за обработка, преработка и рециклиране на компетентните пунктове за събиране на отпадъци съгласно законовите разпоредби. Като изхвърляте тези продукти и батериите правилно, Вие помагате за запазване на ценни ресурси и за избягване на евентуално вредните влияния върху човешкото здраве и околната среда. За повече информация относно събирането и рециклирането се обърнете към Вашето предприятие на място, предлагащо услуги във връзка с изхвърлянето на отпадъците. Съгласно разпоредбите в страната за неправилно изхвърляне на тези отпадъци могат да бъдат наложени парични глоби.
