GEBRUIKSAANWIJZING CSMZ16ZKE PANASONIC

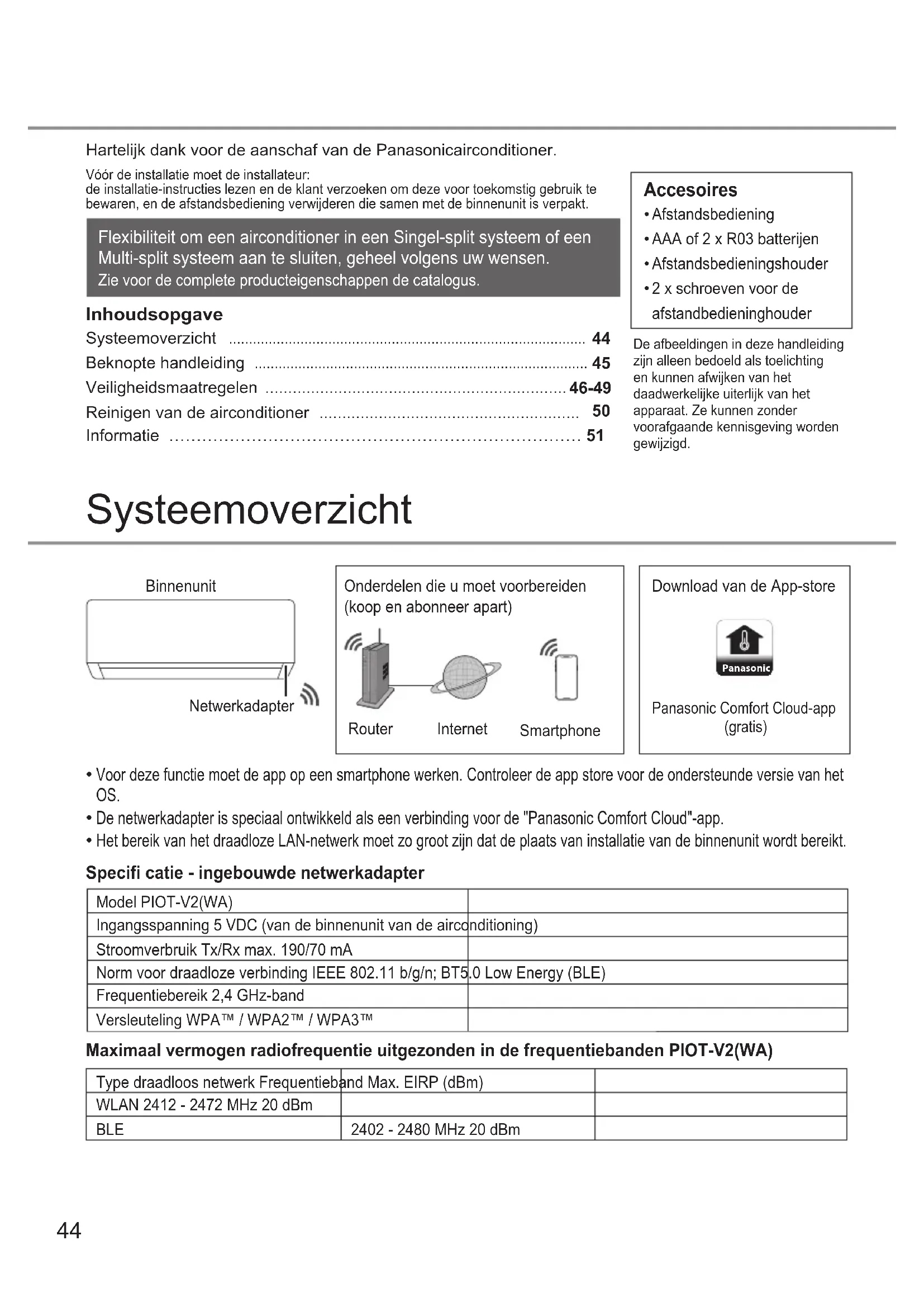

2 x schroeven voor de afstandbedieninghouder Vóór de installatie moet de installateur:de installatie-instructies lezen en de klant verzoeken om deze voor toekomstig gebruik te bewaren, en de afstandsbediening verwijderen die samen met de binnenunit is verpakt. Inhoudsopgave Systeemoverzicht ………………………………………………………………………………

Voor deze functie moet de app op een smartphone werken. Controleer de app store voor de ondersteunde versie van het OS.

De netwerkadapter is speciaal ontwikkeld als een verbinding voor de "Panasonic Comfort Cloud"-app.

Het bereik van het draadloze LAN-netwerk moet zo groot zijn dat de plaats van installatie van de binnenunit wordt bereikt. Panasonic Download van de App-store Router Internet Smartphone Onderdelen die u moet voorbereiden (koop en abonneer apart) Panasonic Comfort Cloud-app (gratis) Binnenunit Netwerkadapter Model PIOT-V2(WA) Ingangsspanning 5 VDC (van de binnenunit van de airconditioning) Stroomverbruik Tx/Rx max. 190/70 mA Norm voor draadloze verbinding IEEE 802.11 b/g/n; BT5.0 Low Energy (BLE) Frequentiebereik 2,4 GHz-band Versleuteling WPA™ / WPA2™ / WPA3™ Specifi catie - ingebouwde netwerkadapter Maximaal vermogen radiofrequentie uitgezonden in de frequentiebanden PIOT-V2(WA) Type draadloos netwerk Frequentieband Max. EIRP (dBm) WLAN 2412 - 2472 MHz 20 dBm BLE 2402 - 2480 MHz 20 dBm45

Beknopte handleiding Indicatoren

Instellen van de klok De batterijen plaatsen

Open het klepje van de afstandsbediening.

Plaats AAA- of R03-batterijen. Sluit het deksel. Druk op CLOCK, druk dan op om de tijd in te stellen

Houd CLOCK ongeveer 5 seconden ingedrukt, om de tijd in 12-uurs of 24-uurs notatie weer te geven.

Bevestig de invoer met een druk op .POWER Druk op om de werking te starten/stoppen. Als de unit AAN staat, verdwijnt van het scherm van de afstandsbediening. DRY AUTO HEAT COOL

Druk op om de gewenste stand te selecteren.OmhoogOmlaag Druk op TEMP UP, TEMP DOWN om de gewenste temperatuur te selecteren.Instellingsbereik: 16,0 °C ~ 30,0 °C / 60 °F ~ 86 °F. Houd ongeveer 10 seconden ingedrukt, om de temperatuur in °C of °F weer te geven.

Verbinding met een netwerk

Druk om de functie draadloos LAN AAN of UIT te zetten. Voor het instellen van de draadloze LAN-module, zie de internethandleiding met instellingsinstructies. Als de led van draadloze LAN permanent knippert en u de app niet wil gebruiken, druk dan op de -knop van het draadloze LAN om deze uit te schakelen.

Systeemoverzicht / Beknopte handleiding46 Veiligheidsmaatregelen Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen: Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassifi ceerd zoals hieronder is aangegeven: Het is niet de bedoeling dat dit apparaat toegankelijk is voor leken. WAARSCHUWING Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel. VOORZICHTIG Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen. De op te volgen instructies worden aangeduid met de volgende symbolen: Dit symbool verwijst naar een handeling die VERBODEN is. Deze symbolen geven VERPLICHTE acties aan. WAARSCHUWING Binnenunit En Buitenunit Dit apparaat kan worden gebruikt door kinderen vanaf de leeftijd van 8 jaar en door personen met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, als dat plaatsvindt onder toezicht of na instructie over het veilig gebruik van het apparaat en zij begrijpen welke risico's er zijn. Kinderen mogen niet met het apparaat spelen. Reiniging en door gebruiker uit te voeren onderhoud mag niet zonder toezicht door kinderen worden uitgevoerd. Neem contact op met een erkende dealer of gespecialiseerde vakman voor het intern schoonmaken, repareren, installeren, verwijderen, demonteren of weer installeren van de unit. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben. Vraag een gekwalifi ceerde dealer of specialist voor eventueel te gebruiken koelmiddel. Het gebruik van koelmiddelen anders dan aangegeven kan schade aan het product, ongevallen en letsel veroorzaken, enz. Gebruik geen hulpmiddelen om het ontdooiproces te versnellen en gebruik geen andere schoonmaakmiddelen dan door de fabrikant voorgeschreven. Elke ondeugdelijke methode of gebruik van ongeschikt materiaal kan schade aan het product, barsten en ernstig letsel veroorzaken. Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben. Steek niet uw vingers of een voorwerp in de binnen- of buitenunit van de airconditioner, draaiende delen kunnen letsel veroorzaken. Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok. Stel het apparaat niet voor lange tijd direct bloot aan koude lucht. Dit om overmatige afkoeling te vermijden. Ga niet op het apparaat zitten of staan, omdat u per ongeluk zou kunnen vallen. Afstandsbediening Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken. Binnenunit Buitenunit Stroom Toevoer Afstandsbediening Luchtinlaat Luchtinlaat Luchtinlaat Luchtinlaat Luchtuitlaat Luchtuitlaat Luchtuitlaat Luchtuitlaat47

Veiligheidsmaatregelen Stroom Toevoer Voorkom oververhitting of brand, gebruik niet een snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst. Om oververhitting, brand of elektrische schokken te voorkomen:

Sluit geen andere apparaten aan op hetzelfde stopcontact.

Bedien het apparaat niet met natte handen.

Laat geen knikken in het stroomsnoer komen.

Werk niet met de unit en stop deze ook niet door de stekker in te steken of juist uit te trekken. Als het netsnoer beschadigd is, moet deze door de fabrikant, een onderhoudsmonteur of een vergelijkbaar gekwalifi ceerd persoon vervangen worden om mogelijk risico te voorkomen. U wordt ten zeerste geadviseerd de apparatuur te installeren met een diff erentieelschakelaar of een aardlekschakelaar. Om oververhitting, brand of elektrische schokken te voorkomen:

Steek de stekker goed in het stopcontact.

Men moet het stof op de stekker periodiek afvegen met een droge doek. Stop met het gebruiken van het product, wanneer er een abnormaliteit/storing optreedt en haal de stekker uit het stopcontact of schakel de stroomschakelaar en de circuitbreker uit. (Risico op rook/brand/elektrische schok) Voorbeelden van abnormaliteit/storing

Men merkt een brandgeur op.

Er wordt een abnormaal geluid of trilling van de eenheid opgemerkt.

Er lekt water uit de binnenunit.

Stroomsnoer of stekker wordt abnormaal heet.

Ventilatorsnelheid kan niet geregeld worden.

De eenheid stopt onmiddellijk met werken, zelfs als deze ingeschakeld is om te werken.

De ventilator stopt niet, zelfs niet als de eenheid stopt met werken. Neem onmiddellijk contact op met uw plaatselijke leverancier voor onderhoud/reparatie. Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat. Voorkom een elektrische schok door het apparaat uit te schakelen en de stekker uit het stopcontact te trekken: - Voordat de apparatuur wordt gereinigd of nagezien, - Bij langdurige perioden zonder gebruik of - Tijdens zware onweersbuien. VOORZICHTIG Binnenunit En Buitenunit Was de interne unit niet met water, benzeen, thinner of schuurpoeder om schade en roest bij de unit te vermijden. Deze stoff en mogen niet gebruikt worden voor tere apparatuur, voedsel, dieren, planten, versieringen of andere objecten. Doet u dit wel, dan kan dit leiden tot verslechtering van de kwaliteit. Voorkom dat een eventuele brand wordt aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, vóór de luchtuitlaat. Stel planten of ook huisdieren niet direct bloot aan de luchtstroming om letsel te voorkomen. Raak de scherpe aluminium vin niet aan; scherpe delen kunnen blessures veroorzaken. Schakel de binnenunit niet in wanneer u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanneer u de vloer in de was hebt gezet. Installeer de unit niet in ruimten waar een oliedamp of rook hangt om schade aan de unit te voorkomen. Haal de unit niet uit elkaar om schoon te maken. Hierdoor voorkomt u letsel. Stap niet op een bank die niet stevig staat. Zo voorkomt men letsel. Zet geen vaas of object met water op de unit. Water kan de unit binnendringen en de kwaliteit van de isolatie verslechteren. Dit kan tot een elektrische schok leiden. Open tijdens het gebruik niet voor langere tijd een raam of deur omdat dit ineffi ciënt stroomverbruik en oncomfortabele temperatuursveranderingen kan veroorzaken. Voorkom lekkend water door te zorgen dat de aftapslang: - Goed aangesloten is, - Uit de buurt van dakgoten en containers loopt of, - Niet ondergedompeld is in water Na een lange periode van gebruik of ook gebruik met brandbare apparatuur, moet u de ruimte goed luchten. Controleer, wanneer u de apparatuur lange tijd hebt gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt zijn dat de unit niet kan vallen.48 Afstandsbediening Gebruik geen oplaadbare (Ni-Cd) batterijen. Hierdoor kan de afstandsbediening beschadigd raken. Om disfunctie of schade aan de afstandsbediening te voorkomen:

Verwijder de batterijen indien het apparaat gedurende lange tijd niet zal worden gebruikt.

Men moet nieuwe batterijen van hetzelfde type insteken en daarbij de vermelde polariteit volgen. Stroom Toevoer Trek de stekker niet via het snoer uit het stopcontact, om een elektrische schok te vermijden. WAARSCHUWING Dit apparaat is gevuld met R32 (matig brandbaar koelmiddel). Als er koelmiddel lekt dat wordt blootgesteld aan een externe ontstekingsbron, ontstaat er brandgevaar. Binnenunit En Buitenunit Het apparaat moet worden geïnstalleerd en/of gebruikt in een ruimte met een vloeroppervlakte van meer dan A min (m²) en moet uit de buurt worden gehouden van ontstekingsbronnen zoals hitte/ vonken/open vuur, of gevaarlijke gebieden zoals gastoestellen, kooktoestel op gas, leidingsysteem gastoevoer, of elektrisch kookapparaten, enz. (zie tabel A in de installatiehandleiding voor A min (m²)) Let op dat koelmiddel wellicht geen geur heeft. Het is sterk aanbevolen dat er voor brandbaar koelmiddel geschikte gasdetectoren aanwezig zijn die werken en waarschuwen bij lekkage. Houd alle noodzakelijke ventilatieopeningen vrij van belemmeringen. Probeer het apparaat niet te doorboren of te verbranden omdat deze onder druk staat. Stel het apparaat niet bloot aan hitte, vlammen, vonken of andere ontstekingsbronnen. Anders zou het kunnen exploderen en verwondingen of overlijden veroorzaken. Voorzorgsmaatregelen voor gebruik van R32-koelmiddel Iemand die werk uitvoert aan een koelsysteem waarbij leidingwerk betrokken is dat brandbaar koelmiddel bevat of heeft bevat, mag niet op een zodanige manier ontstekingsbronnen gebruiken dat dit kan leiden tot risico’s op brand of explosie. Bij het uitvoeren van zulke werkzaamheden mag niet gerookt worden. Alle mogelijke ontstekingsbronnen, inclusief roken, moeten voldoende ver weg blijven van de plaats van installatie, reparatie of verwijdering zolang er brandbaar koelmiddel kan ontsnappen naar de omliggende ruimte. Veiligheidsmaatregelen49

Veiligheidsmaatregelen Voordat geprobeerd wordt deze airconditioner via draadloze communicatie vanaf een externe locatie te besturen/gebruiken, moet eerst de installatie van het apparaat en de omgeving worden gecontroleerd en moet met personen in de buurt rekening worden. gehouden. WAARSCHUWING Netwerkadapter (ingeschakeld) Gebruik de binnenunit niet vlakbij medische apparatuur of automatische regelapparatuur (automatische deuren, alarmbedrading enz.). (Radiogolven van de binnenunit kunnen de apparatuur storen en ongevallen veroorzaken door storing) Blijf tenminste 15 cm van de binnenunit verwijderd als u een pacemaker heeft. (Radiogolven van de binnenunit kunnen de werking van een pacemakerstoren) VOORZICHTIG Netwerkadapter (ingeschakeld) Controleer vooraf de volgende vereisten(thuis):

Steek de stroomvoorziening er goed in. Zorg dat er zich geen stof ophoopt op de stroomvoorziening. (Dit kan brand veroorzaken door een slecht contact van de stroomvoorziening)

Controleer de status van inschakeling van de timer die door iemand anders is ingesteld. (Onverwachte in- en uitschakeling kan schade aan mensen, dieren en planten veroorzaken)

Er mogen geen afwijkingen optreden in de airconditioner, zoals een verandering van de luchtstroom. Zorg dat er geen voorwerpen aanwezig zijn die gemakkelijk door een direct daarop gerichte luchtstroom worden verplaatst. Gevallen of verplaatste voorwerpen kunnen gevaar zoals brand, letsel e.d. veroorzaken.

Gebruik altijd de interne afstandsbediening als de mogelijkheid bestaat dat er personen (zoals baby's, kinderen, invaliden, ouderen of zieken) aanwezig zijn die de temperatuur niet zelf kunnen regelen en op de vooraf ingestelde confi guratie van de airconditioner vertrouwen. Het stijgen en dalen van de temperatuur door externe bediening kan bij de aanwezige(n) een oncomfortabel gevoel veroorzaken en/of de dagelijkse routine verstoren. Planten en dieren hebben vaak last van plotselinge temperatuuraanpassingen. Controleer de volgende voorwaarden, voordat de airconditioner vanaf een externe locatie wordt bediend:

Informeer de personen in de buurt van de ruimte waar de airconditioner werkt dat u de werking en instellingen van de airconditioner extern bedient. Hiermee wordt elke mogelijkheid van ernstige gevolgen op personen voorkomen hetzij omdat ze verrast worden of door plotselinge verandering van temperatuur (van comfortabel naar koud of vice versa). (Dit kan letsel veroorzaken aan een menselijk lichaam door plotselinge veranderingen van de buitentemperatuur en de ruimtetemperatuur. Temperatuurafstellingen kunnen met de afstandsbediening worden uitgevoerd)

Als het hoofdscherm van de Panasonic Comfort Cloud-app de status va de werking niet weergeeft, gebruik dan de interne afstandsbediening om de airconditioner te bedienen.

Daar de app netwerkcommunicatie gebruikt, kunnen er momenten zijn waarop bediening niet mogelijk is door storing in de communicatie en/ of het netwerk (zoals onbeschikbaarheid van de Panasonic Cloud-server of van de server van het telecombedrijf, wifi verbinding enz.). Gebruik bij zulke storingen de interne afstandsbediening om de airconditioner te bedienen.50 Reinigen van de airconditioner De unit moet met regelmatige intervallen worden gereinigd, zodat deze optimaal kan werken. Een vuile unit kan storing veroorzaken en mogelijk wordt foutcode "H 99" aangegeven. Neem contact op met een geautoriseerde dealer.

Schakel de voeding uit en trek de stekker uit het stopcontact, voordat de unit wordt gereinigd.

Raak niet de aluminium vin aan, omdat de scherpe delen letsel kunnen veroorzaken.

Gebruik geen benzeen, verdunner of schuurpoeder.

Gebruik alleen zeep ( pH 7) of milde reinigingsmiddelen voor huishoudelijk gebruik.

Gebruik geen water dat warmer is dan 40 °C / 104 °F. Luchtfi lter Eens per 2 weken

Was/spoel de fi lters voorzichtig met water om schade aan het oppervlak te voorkomen.

Droog de fi lters goed in de schaduw, uit de buurt van vuur of direct zonlicht.

Vervang beschadigde fi lters. Bedrijfsomstandigheden Gebruik deze airconditioner binnen het temperatuurbereik dat in de tabel wordt aangegeven. Temperatuur °C (°F) Binnen Multi-Split buitendeel

Informatie Reinigen van de airconditioner / Informatie Informatie voor gebruikers betreffende het verzamelen en verwijderen van oude uitrustingen en lege batterijen Deze symbolen op de producten, verpakkingen en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet samen mogen worden weggegooid met de rest van het huishoudelijk afval. Voor een juiste verwerking, hergebruik en recycling van oude producten en batterijen, gelieve deze in te leveren bij de desbetreff ende inleverpunten in overeenstemming met uw nationale wetgeving. Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve eff ecten op de volksgezondheid en het milieu. Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente. Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.

Voor zakelijke gebruikers in de Europese Unie en in enkele andere Europese landen Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie. [Informatie over de verwijdering in andere landen buiten de Europese Unie] Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen. Opmerking over het batterijensymbool (beneden twee voorbeelden): Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld. WAARSCHUWING Dit symbool geeft aan dat deze apparatuur een brandbaar koelmiddel gebruikt. Als er koelmiddel lekt en er is een externe ontstekingsbron aanwezig, kan dit leiden tot ontbranding. Dit symbool geeft aan dat de bedieningshandleiding zorgvuldig moet worden gelezen. Dit symbool geeft aan dat onderhoudspersoneel dit apparaat moet behandelen zoals aangegeven in de installatiehandleiding. Dit symbool geeft aan dat er informatie is opgenomen in de bedieningshandleiding en/of de installatiehandleiding. De airconditioner bevat een apparaat dat een biocide aanmaakt. Vrije radicalen die door het in de airconditioner opgenomen apparaat worden aangemaakt, kunnen verontreinigingen, zoals bepaalde typen bacteriën, virussen en schimmels, remmen. Actieve stoff en: Vrije radicalen die ter plekke worden gegenereerd uit omgevingslucht of water. Gebruik: Het apparaat kan met de knop met het “nanoe X”-icoon worden in- en uitgeschakeld. Kijk in de gedetailleerde handleidingen bij “Het gebruik” (QR-code) voor meer informatie. De coating van de kruisstroomventilator is met actieve biocidestoff en [2-octyl-2H-isothiazol-3- on (OIT), 3-iodo-2-propynylbutylcarbamatat (IPBC), zinkpyrithion] behandeld om de groei van schimmels op het oppervlak te remmen.52 Flexibilidade para ligar o Sistema de Divisão Única ou Sistema de Divisão Múltipla do Ar Condicionado de acordo com as suas necessidades. Consulte um catálogo para as características completas do produto. Obrigado por adquirir o Ar Condicionado da Panasonic. As ilustrações deste manual têm apenas um carácter explicativo e podem diferir da unidade real. Estão sujeitas a alteração sem aviso prévio. Acessórios
