Марка	Panasonic
Модел	CSYE12MKE
Тип продукт	Сплит климатик
Категория	Климатик
Основни функции	Охлаждане, Отопление, Изсушаване, Автоматично, Вентилация
Допълнителни режими	POWERFUL (бързо достигане на температурата), QUIET (тиха работа)
Дистанционно управление	Безжично, обхват 8 м, батерии AAA (незареждаеми)
Таймер	12-часов таймер с програмиране включване/изключване
Диапазон на вътрешна температура (охлаждане)	16 °C до 32 °C
Диапазон на вътрешна температура (отопление)	16 °C до 30 °C
Диапазон на външна температура (охлаждане)	16 °C до 43 °C
Диапазон на външна температура (отопление)	-5 °C до 24 °C (внимание: непрекъсната работа не се препоръчва под -5 °C)
Захранване	230 V / 50 Hz (стандартна оценка)
Консумация на електроенергия	Не е посочена
Въздушен филтър	Миещ се, препоръчва се редовно почистване
Поддръжка и почистване	Почистете предния панел и въздушния филтър с мека суха кърпа; не използвайте бензен, разредител или абразивна пудра
Безопасност	Препоръчва се прекъсвач за земно съединение (DDFT); не използвайте модифициран кабел или удължител; изключете захранването преди почистване
Резервни части и ремонтопригодност	Сменяем филтър; за всякакви ремонти се свържете с упълномощен търговец
Обща информация	Пиктограма за рециклиране на WEEE; старите батерии и уреди трябва да се предават в пунктовете за събиране
Автодиагностика	Код за грешка, показван чрез дистанционното (натиснете бутона за проверка за 5 секунди)
Гаранция	Не е посочена

Често задавани въпроси - CSYE12MKE PANASONIC

Как да почистите въздушния филтър на климатика Panasonic CSYE12MKE?

Изключете захранването преди почистване. Отстранете предния панел, след това извадете филтъра. Измийте го с чиста вода (макс. 40°C) без агресивен препарат, след което го изсушете напълно на сянка. Поставете сухия филтър обратно и затворете панела. Не използвайте бензен или разредител.

Какво да направите, ако дистанционното не работи?

Първо проверете батериите: поставете ги правилно, спазвайки полярността, и ги сменете, ако са слаби. Уверете се, че приемникът на вътрешното тяло не е блокиран. Ако проблемът продължава, използвайте бутона AUTO OFF/ON на вътрешното тяло за авариен режим.

Защо излиза пара от вътрешното тяло в режим охлаждане?

Това явление е нормално: става въпрос за конденз поради студен въздух, срещащ топъл и влажен въздух. Обикновено изчезва след няколко минути работа.

Как да настроите таймера, така че климатикът да спре след 5 часа?

Натиснете веднъж бутона SELECT на дистанционното, за да активирате таймера за изключване (OFF TIMER). След това натиснете бутона TIMER, за да зададете желания час (тук 5 часа). Потвърдете с натискане на SET/CANCEL.

Мога ли да използвам акумулаторни батерии в дистанционното?

Не, не използвайте акумулаторни батерии (Ni-Cd). Препоръчват се само алкални батерии AAA, незареждаеми, за да не повредите дистанционното.

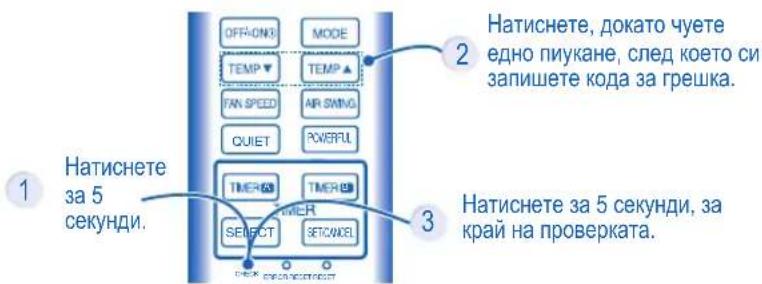

Какво да направите, ако индикаторът на таймера мига и уредът не работи?

Това показва неизправност. Използвайте дистанционното, за да получите кода за грешка: задръжте бутона за проверка натиснат за 5 секунди, запишете кода, след което се свържете с упълномощен търговец. Можете също да изключите уреда и да го рестартирате.

Каква е минималната външна температура за използване на отопление?

Режимът на отопление може да работи до -5°C навън. Под тази температура външното тяло може да замръзне и да спре да работи. Този модел не е подходящ за непрекъсната работа 24 часа/ден при много студено време.

Как да използвате режим AUTO?

Натиснете бутона MODE на дистанционното, докато изберете AUTO. Уредът автоматично ще избере режима (охлаждане, отопление или изсушаване) в зависимост от стайната температура и зададената желана температура.

Какво да направите след прекъсване на захранването?

Уредът разполага с функция за автоматично рестартиране. Когато захранването се възстанови, той продължава предишната работа (режим, температура, скорост), ако дистанционното не е било изключено. В противен случай трябва да се включи ръчно.

Как правилно да почистите вътрешното тяло?

Изключете захранването. Почистете предния панел и корпуса с мека суха кърпа. За филтъра го извадете и го измийте с топла вода (макс. 40°C). Никога не използвайте абразивни почистващи препарати или гореща вода. Изсушете напълно, преди да го поставите обратно.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ CSYE12MKE PANASONIC

Преди да задействате климатика, прочетете внимателно инструкциите за употреба и ги запазете за бъдещи справки.

QUICK GUIDE

GUIDE RAPIDE

GUÍA RÁPIDA

KURZANLEITUNG

GUIDA RAPIDA

SNELLE GIDS

GUIA RÁPIDO

ΣΥΝΤΟΜΟΣ ΟΔΗΓΟΣ

БЪРЗ СПРАВОЧНИК

БЪЛГАРСКИ Благодарим Ви, че закупихте климатик Panasonic

СЪДЪРЖАНИЕ

ПРЕДПАЗНИ МЕРКИ .... 56\~57

ЗАБЕЛЕЖКА: Илюстрациите в това ръководство са предназначени само за разяснение и могат да се различават от действителния уред. Възможни са промени без предупреждение за бъдещи подобрения.

OPERATION CONDITION

Използвайте този климатик в следните температурни граници

* DBT: Температура без отчитане влажността на въздуха
* WBT: Температура с отчитане влажността на въздуха

ЗАБЕЛЕЖКА: • Този модел не е подходящ за непрекъсната 24-часова работа в режим на отопление под -5°C. Когато външната температура е под -5°C, а Вие използвате този модел извън гореспоменатите условия, външният агрегат може да замръзне и да спре работа с цел контрол на защитата.

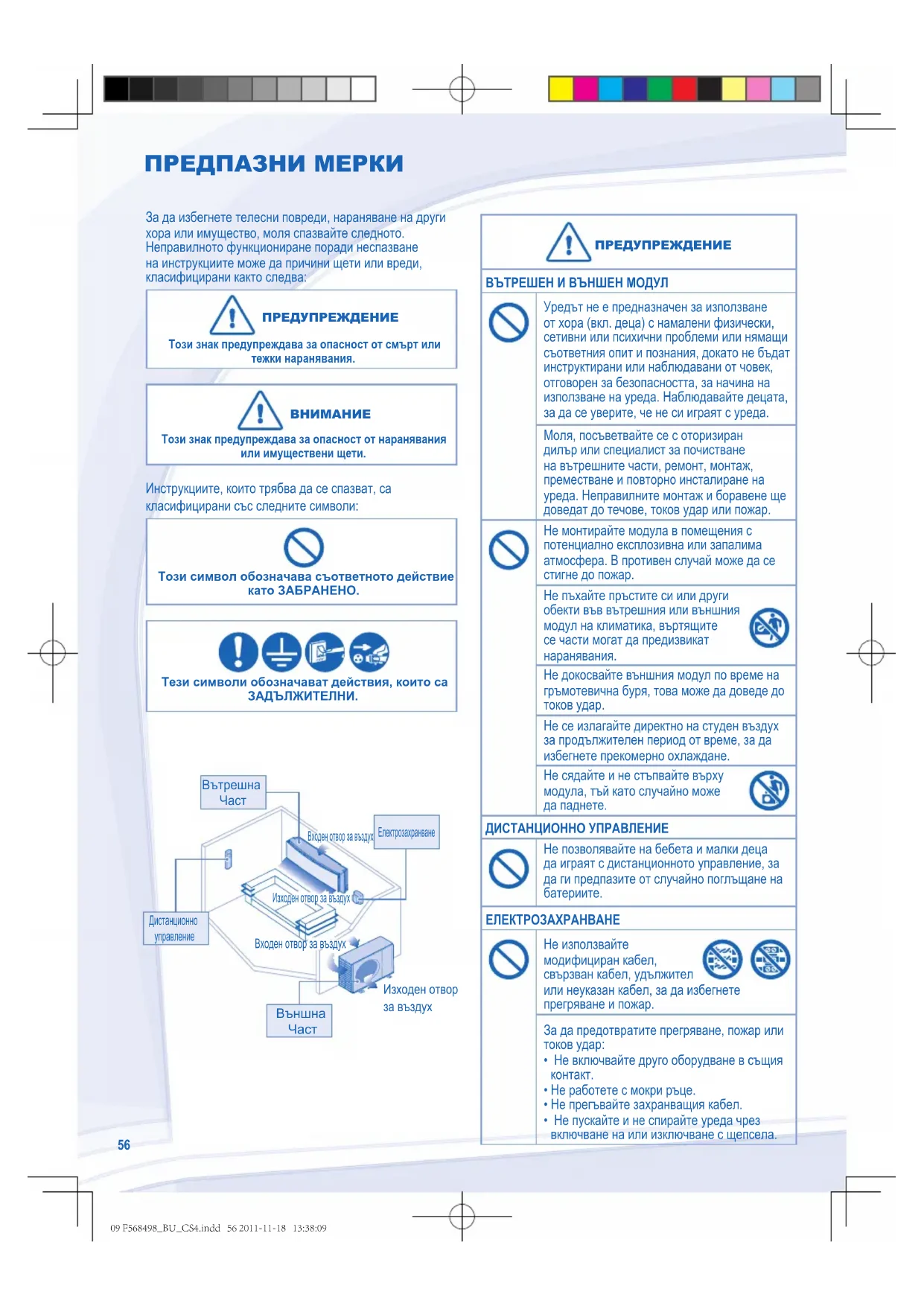

SAFETY PRECAUTIONS

За да избегнете телесни повреди, нараняване на други хора или имущество, моля спазвайте следното. Неправилното функциониране поради неспазване на инструкциите може да причини щети или вреди, класифицирани както следва:

ПРЕДУПРЕЖДЕНИЕ

Този знак предупреждава за опасност от смърт или тежки наранявания.

ВНИМАНИЕ

Този знак предупреждава за опасност от наранявания или имуществени щети.

Инструкциите, които трябва да се спазват, са класифицирани със следните символи:

Този символ обозначава съответното действие като ЗАБРАНЕНО.

Тези символи обозначават действия, които са ЗАДЪЛЖИТЕЛНИ.

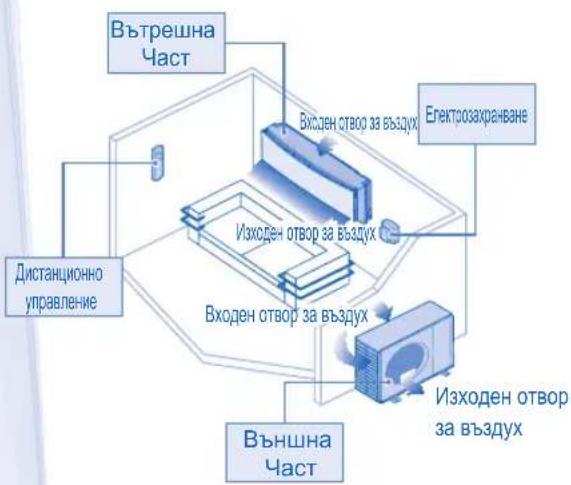


ПРЕДУПРЕЖДЕНИЕ

Уредът не е предназначен за използване от хора (вкл. деца) с намалени физически, сетивни или психични проблеми или нямащи съответния опит и познания, докато не бъдат инструктирани или наблюдавани от човек, отговорен за безопасността, за начина на използване на уреда. Наблюдавайте децата, за да се уверите, че не си играят с уреда.

Моля, посъветвайте се с оторизиран дилър или специалист за почистване на вътрешните части, ремонт, монтаж, преместване и повторно инсталиране на uredа. Неправилните монтаж и боравене ще доведат до течове, токов удар или пожар.

Не монтирайте модула в помещения с потенциално експлозивна или запалима атмосфера. В противен случай може да се стигне до пожар.

Не пъхайте пръстите си или други обекти във вътрешния или външния модул на климатика, въртящите се части могат да предизвикат наранявания.

Не докосвайте външния модул по време на гръмотевична буря, това може да доведе до токов удар.

Не се излагайте директно на студен въздух за продължителен период от време, за да избегнете прекомерно охлаждане.

Не сядайте и не стъпвайте върху модула, тъй като случайно може да паднете.

Не позволявайте на бебета и малки деца да играят с дистанционното управление, за да ги предпазите от случайно поглъщане на батериите.

ЕЛЕКТРОЗАХРАНВАНЕ

Не използвайте модифициран кабел, свързван кабел, удължител или неуказан кабел, за да избегнете прегряване и пожар.

За да предотвратите прегряване, пожар или токов удар:

• Не включвайте друго оборудване в същия контакт.
  • Не работаете с мокри ръце.
• Не препъвайте захранващия кабел.
• Не пускайте и не спирайте уреда чрез включване на или изключване с щепсела.

ПРЕДУПРЕЖДЕНИЕ

ЕЛЕКТРОЗАХРАНВАНЕ

Ако захранващият кабел е повреден, той трябва да бъде подменен от производителя, неговия сервисен агент или подобно квалифицирани лица с цел да се избегне опасност.

Силно препоръчително е да се монтира заземителен автоматичен прекъсвач (ELCB) или устройство за диференциална защита (RCD), за да избегнете токов удар или пожар.

За да предотвратите прегряване, пожар или токов удар:

• Вкарайте добре щепсела.

- Прахът по щепсела на захранващия кабел трябва да се избърсва периодично със суха кърпа.

Преустановете използването на продукта, ако възникне необичайна работа или неизправност, и изключете щепсела на захранващия кабел или превключвателя на захранването и прекъсвача.

Примери за необичайна работа/неизправност

- Прекъсвачът на веригата с утечка в земята се включва често.

• Усеща се миризма на изгоряло.

- Чува се необичаен шум или се усещаща вибриране на уреда.

- От вътрешния уред тече вода.

- Захранващият кабел или щепсельт се нагорещяват необичайно.

- Скоростта не вентилатора не може да се контролира.

- Уредът спира да работи незабавно, дори ако е включен за работа.

- Вентилаторът не спира, дори ако работата е прекратена.

Свържете се незабавно с местния дилър за профилактика/ремонт.

Смяната или монтажа на щепсел на захранващия кабел трябва да се извършва само от оторизиран/квалифициран персонал. Кабелите в този проводник за електрическата мрежа са оцветени съобразно следните общоприети принципи:

Клеми

проводници цветове (IEC стандарт)

кафяв

СИН

зелен – жълт

Цветът на проводниците може да бъде различен в зависимост от цветния код на стандарта на съответната страна.

Това оборудване трябва да е заземено, за да се предотврати токов удар или пожар.

Избегнете токов удар, като изключите захранването, когато:

- Преди почистване или обслужване.

- Продължителен престой.

- Необикновено силна гръмотевична активност.

ВНИМАНИЕ

Не мийте вътрешния уред с вида, бензен, разредител или абразивен прах, за да избегнете увреждане или корозия на уреда.

Не използвайте уреда за съхранение на прецизно оборудване, храна, животни, растения, произведения на изкуството или други предмети. Това може да доведе до влошаване на качеството и т.н.

Не ползвайте уреди, които горят пред изхода за въздуха, за да се избегне разпространение на огъня.

Не излагайте растения или домашни животни директно на въздушния поток, за да избегнете нараняване и т.н.

Не докосвайте острото алуминиево ребро. Острите части могат да предизвикат наранявания.

Не включвайте вътрешния модул, когато полирате пода. След полиране, проветрете стаята добре, преди да използвате модула.

Не монтирайте уреда в мазни и задимени зони, за да избегнете увреждането му.

Не разглобявайте уреда с цел почистване, за да избегнете нараняване.

Не стъпвайте върху нестабилна поставка, когато почиствате уреда, за да избегнете нараняване.

Не поставяйте ваза или съд с вода върху уреда. Водата може да влезе в уреда и да повреди изолацията. Това може да доведе до токов удар.

Не оставяйте прозореца отворен по време на работа в режим на охлаждане/изсушаване, за да предотвратите водни течове.

Уверете се, че дренажната тръба е правилно свързана и поддържайте дренажния отвор далеч от улуци и съдове и не го потапяйте във вода, за да предотвратите водни течове.

След дълъг период на употреба или използване заедно с отоплителни уреди, проветрявайте редовно стаята.

След дълъг престой се уверете, че монтажното шаси не е повредено, за да избегнете падане на модула.

Не използвайте акумулаторни (Ni-Cd) батерии. То може да повреди дистанционното управление.

За да предотвратите неизправност или повреда на дистанционното управление:

- Свалете батериите, ако устройството няма да бъде използвано дълго време.

- Трябва да се поставят нови батерии от същия тип, като се спазва указаната полярност.

ЕЛЕКТРОЗАХРАНВАНЕ

Не дърпайте кабела, за да изключите щепсела, за да предотвратите токов удар.

Натиснете бутона на дистанционното управление

ЗА ДА ВКЛЮЧИТЕ ИЛИ ИЗКЛЮЧИТЕ УРЕДЪТ POWER

- Моля обърнете внимание на индикатора OFF на дистанционното управление, за да предотвратите неправилното включване/изключване на уреда.

ЗА ДА НАСТРОИТЕ ТЕМПЕРАТУРАТА

- Диапазон на избираемата температура: 16°C до 30°C. - Ако устройството работи в препоръчаните температурни граници, може да се спести енергия. Режим на ОТОПЛЕНИЕ : 20°C \~ 24°C. Режим на ОХЛАЖДАНЕ : 26°C \~ 28°C. Режим на МЕКО ИЗСУШАВАНЕ : 1°C \~ 2°C по-ниск от стайната температура.

ЗА ДА ИЗБЕРЕТЕ РЕЖИМ НА РАБОТА

- По време на избiranе на режима на работа индикаторът мига. - Уредът избира работния режим според вътрешната температура на вентилация и температурата, зададена с дистанционното управление.

Режим на ОТОПЛЕНИЕ - За да сенаслаждавате на топъл въздух

- В режим на отопление може да отнеме известно време, докато уредът загрее. Индикаторът POWER (ВКЛ.) мига по време на предварителното загряване. Режим на ОХЛАЖДАНЕ - За да се наслаждавате на студен въздух

- За да намалите разхода на електроенергия, когато уредът е в режим на охлаждане, дръпнете пердетата, за да предотвратите проникване на слънчева светлина и топлина отвън.

Режим на МЕКО ИЗСУШАВАНЕ - За да се насладите на тиха среда

- Уредът работи на ниска скорост, за да гарантира умерено охлаждане на въздуха.

- При режим AUTO скоростта на вътрешния вентилатор се настройва автоматично според режима на работа.

ЗА НАСТРОЙВАНЕ ПОСОКАТА НА ВЪЗДУШНИЯ ПОТОК (5 ВЪЗМОЖНОСТИ)

AIR SWING

• Поддържа стаята проветрена.
• В режим COOL (ОХЛАЖДАНЕ), ако е зададен режим AUTO (АВТОМАТИЧЕН), жалузите се движат нагоре/надолу автоматично.
• В режим НЕАТ (ОТОПЛЕНИЕ), ако е настроен режим AUTO (АВТОМАТИЧЕН), хоризонталните жалузи се фиксират в предварително настроената позиция.

- Тази настройка дава възможност за бързо достигане на желаната температура.

ЗА ДА СЕ НАСЛАДИТЕ НА ТИШИНАТА

• Тази настройка осигурява тиха околна среда чрез намаляване на шума на въздушния поток.
• МОЩНА И ТИХА работа не могат да се постигнат едновременно.

НАТИСНЕТЕ, ЗА ДА ВЪЗСТАНОВИТЕ ФАБРИЧНИТЕ НАСТРОЙКИ НА ДИСТАНЦИОННОТО УПРАВЛЕНИЕ

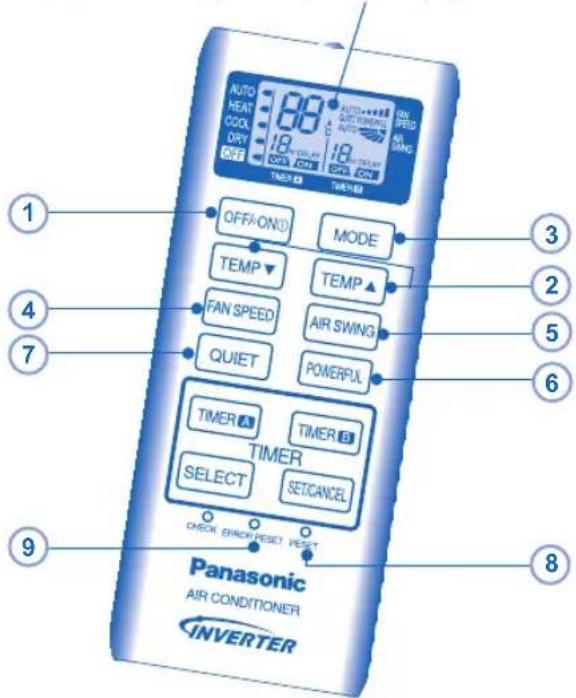

Дисплей на дистанционното управление

1 2 3 4 5 6 7 8 Panasonic AIR CONDITIONER INVERTER OFF/ON0 MODE TEMP TEMP▲ FAN SPEED AIR SWING QUIET POWERFUL TIMER▲ TIMERB TIMER SELECT SETCANCEL CHECK BACK/PEDD PEST CHECK BACK/PEDD PEST

НАСТРОЙКА НА ТАЙМЕРА

(НАСТРОЙКА НА ТАЙМЕРА ЗА 12 ЧАСА)

- Когато искате въздушният кондиционер да се включи или изключи автоматично.

Например, да спре въздушния кондиционер след 5 часа.

1 За да изберете таймера за задръжка на изключването, натиснете веднъж бутона SELECT.
2 Натиснете бутона TMER, за да изберете часа на задръжката.
- Таймерът за изключване може да се настрои само когато въздушният кондиционер работи.

ТАЙМЕР ЗА ЗАДРЪЖКА НА ВКЛЮЧВАНЕТО

Например да се включи въздушният кондиционер след 2 часа.

1 За да изберете таймера за задръжка на включването, натиснете веднъж бутона SELECT.
2 Натиснете бутона TMER, за да изберете часа на задръжката.
- Таймерът за включване може да се настрои само когато въздушният кондиционер не работи.

Например, да спре въздушният кондиционер след 3 часа и да се включи след 4 часа.

1 За да изберете Delay OFF (ИЗКЛЮЧЕНО Забавяне) и ON Timer (ВКЛЮЧЕН Таймер), натиснете два пъти бутона SELECT последователно.
2 Натиснете бутона TMER, за да изберете часа на задръжката на изключване на таймера.
3 Натиснете бутона TIMER, за да изберете часа на задръжката на включване на таймера.
- Този режим на таймера може да се настрои само когато въздушният кондиционер работи.

Например, да включи въздушният кондиционер след 7 часа и да се изключи след 10 часа.

1 За да изберете Delay ON (ВКЛЮЧЕНО Забавяне) и OFF Timer (ИЗКЛЮЧЕН Таймер), натиснете два пъти бутона SELECT последователно.
2 Натиснете бутона TMER, за да изберете часа на задръжката на включване на таймера.
3 Натиснете бутона TIMER, за да изберете часа на задръжката на изключване на таймера.
- Този режим на таймера може да се настрои само когато въздушният кондиционер не работи.

ПОТВЪРЖДАВАНЕ НА НАСТРОЙКИТЕ НА ТАЙМЕРА

Натиснете бутона SETCANCEL, за да включите таймера, който ще стартира уреда, когато бъде достигнато времето.

ИЗКЛЮЧВАНЕ НА НАСТРОЙКИТЕ НА ТАЙМЕРА

Натиснете бутона SETICANCEL отново, за да отмените работата на таймера.

• Индикаторът на уреда за работа в помещение ще свети при работещ таймер.
• Когато таймерът за ВКЛЮЧВАНЕ е настроен, уредът може да започне по-рано от определеното време, за да може да достигне желаната температура навреме.
• Ако натиснете оперативният OFFOND бутон по време на настройката на таймера, настройката му се отменя.
• Ако таймерът бъде отменен ръчно или поради отпадане на захранването, можете да го възстановите отново, като повторите горепосочените стъпки (след възстановяване на захранването).

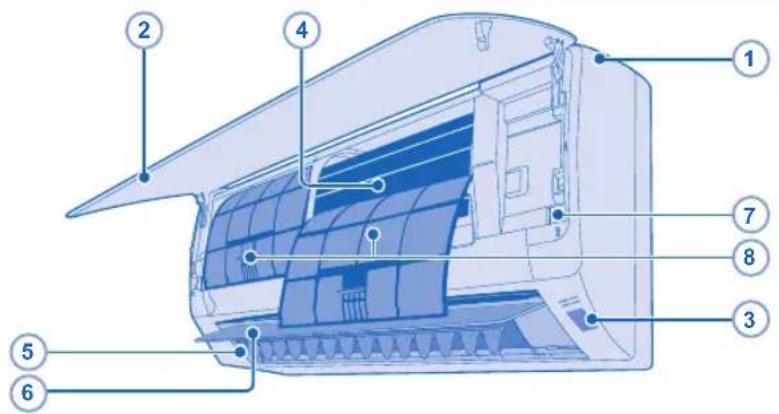

ВЪТРЕШНА ЧАСТ

ВНИМАНИЕ

• Изключете захранването преди почистване.
• Не докосвайте алуминиевото ребро, острата част може да причини нараняване.

ИНСТРУКЦИИ ЗА ИЗМИВАНЕ СЪВЕТ

• Не използвайте бензин, разредител или абразивни прахове.
• Използвайте само сапуни (\~pH7) или неутрални домакински прахове.
• Не използвайте вода, по-гореща от 40°C.

- За да гарантирате максимальна производителност на уреда, трябва да го почиствате на редовни интервали.

ЗАБЕЛЕЖКА

- Ако използвате химическа тъкан за изтриване на уреда, спазвайте инструкцията за тъканта.

- Внимателно забършете уреда с мек, сух парцал.

2 ПРЕДЕН ПАНЕЛ

Сваляне на предния панел

• Повдигнете и издърпайте предния панел, за да го свалите.
• Измийте го внимателно и го подсушете.

Затваряне на предния панел

- Натиснете надолу двата края на предния панел, за да го затворите здраво.

3 ПРИЕМНИК

4 АЛУМИНИЕВО РЕБРО

5 ХОРИЗОНТАЛЕН ВЕНТИЛАЦИОНЕН ОТВОР ЗА НАСОЧВАНЕ НА ПОТОКА

- Регулира се ръчно.

ПРЕДУПРЕЖДЕНИЕ

Внимавайте да не бръкнете с пръсти в устройството за избягване на нараняване от вентилатора за напречния поток.

6 ВЕРТИКАЛЕН ВЕНТИЛАЦИОНЕН ОТВОР ЗА НАСОЧВАНЕ НА ПОТОКА

- Не настройвайте ръчно.

7 БУТОН AUTO OFF/ON

- Използвайте, когато дистанционното управление е изгубено или е повредено.

Действие Режим
Натиснете веднъж. Автоматичен
Натиснете и задръжте, докато чуете 1 сигнал „бийп“, след което пуснете.	Охлаждане
Натиснете и задръжте, докато чуете двоен звуков сигнал „бип“ и после отпуснете.	Отопляване
Натиснете бутона, за да изключите уреда.

8 ВЪЗДУШЕН ФИЛТЪР

• Почиствайте филтрите редовно.
• Внимателно почистете/измийте филтрите с вода, за да не нараните повърхността им.
• Внимателно изсушете филтрите на сенчесто място, далеч от огън и пряка слънчева светлина.
• Подменяйте повредените филтри.

ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ

Следните симптоми при работата на уреда не означават неизправност.

СИМПТОМ ПРИЧИНА

От вътрешната част излиза замъглен въздух. ► • Кондензиране поради процеса на охлаждане.

Звук от течаща вода по време на работа. ▶ • Охлаждаща течност вътре в уреда.

Стаята има странна миризма. ▶ • Това може да е миризмата на влагата, отделяна от стените, килима, мебелите или дрехите.

Вътрешният вентилатор спира от време на време при ▶ • Това спомага за отстраняване на околните миризми.

Работата се забавя с няколко минути след рестартиране. ▶ Закъснението служи за защита на компресора на уреда.

Външната част отделя вода/пара. ▶ • По тръбите се получава кондензация или изпаряване.

Уредът се включва автоматично след възстановяване на захранването след спиране на тока. ► Това е функцията „автоматично рестартиране“ на устройството. Работата се възстановява автоматично в предишния режим и посока на въздушния поток, ако не бъде прекратена с дистанционното управление.

Вътрешният вентилатор спира от време на време при ▶ • С цел да се избегне нежелан охлаждащ ефект. отопляване.

Индикаторът за захранване мига преди уредът да се включи. ▶ Това е предварителна стъпка в подготовката за работа, когато ON таймерът е бил зададен.

Пукане по време на работа. ▶ • Температурните промени могат да доведат до разширяване или свиване на уреда.

Проверете следните неща, преди да се обадите на оторизиран сервис.

СИМПТОМ ПРОВЕРКА

Уредът не работи ефикасно в режим на отопление/охлаждане.

Шум по време на работа. ▶ • Проверете дали уредът не е монтиран под наклон.

Дистанционното управление не работи. (Дисплеят е изгаснал или предавателният сигнал е слаб.) ► Поставете правилно батериите. Сменете изхабените батерии.

Уредът не работи. ▶ Проверете дали автоматичният прекъсвач е изключен. • Проверете дали таймерът е настроен.

Уредът не получава сигнали от дистанционното управление. ▶ Уверете се, че няма прегради. • Някои флуоресцентни светлини могат да доведат до смущения при предаването на сигнала. Моля обърнете се към оторизиран дилър.

Уредът спира да работи и индикаторът за таймера мига.

Използвайте дистанционното управление, за да получите кода за грешка.

OFF-ON3 MODE TEMP TEMP TAN SPEED AIR SMO QUIET POWERFUL 1 Натиснете за 5 секунди. 2 Натиснете, докато чуете едно пиукане, след което си запишете кода за грешка. 3 Натиснете за 5 секунди, за край на проверката.

4 Изключете модула и покажете кода за грешка на оторизирания дилър.

Забележка:

- При определени грешки Вие трябва да рестартирате уреда с намалена производителност с 4 сигнала "бип" по време на започване на неговата работа.

INFORMATION/INFORMATIONS/INFORMACIÓN/INFORMATIONEN/ INFORMAZIONI/INFORMATIE/INFORMAÇÃO/ПЛНРОФОРИЕЗ/ИНФОРМАЦИЯ

Информация за събиране и изхвърляне на стари електроуреди и батерии

Тези символи, поставени на продуктите, опаковките и/или съпътстващите ги документи обозначават електронни уреди, които не трябва да бъдат изхвърляни заедно с потока битови отпадъци.

За да бъдат правилно третирани и рециклирани, моля да предадете тези продукти на специално предназначените за тази цел места, спазвайки разпоредбите на националното законодательство и европейските директиви 2002/96/EC и 2006/66/EC.

Спазвайки инструкциите за правилното изхвърляне на такива уреди и батерии, вие ще помогнете да запазим ценни ресурси и да предотвратим възможни негативни ефекти върху човешкото здраве и околната среда. Моля, обърнете се към местните общински власти или търговския обект, откъдето сте закупили продукта, за да получите допълнителна информация за най-близкия събирателен пункт или място за изхвърляне на стари електроуреди и батерии.

При направилно изхвърляне на уреда, може да понесете наказателна отговорност, в съответствие разпоредбите на националното законодательство.

За бизнес потребители в Европейския Съюз

Ако желаете да изхвърлите ненужни електроуреди, моля свържете се с вашия дилър или доставчик за повече информация.

[Информация за страни извън Европейския Съюз]

Тези символи са валидни само в рамките на Европейския Съюз. Ако желаете да се освободите от тези отпадъчни продукти, моля свържете се с местните органи на властта или вашия доставчик, за да получите информация за тяхното коректно изхвърляне.

Забележка за символите върху батерии (последните два символа в ляво):

Тези символи могат да бъдат използвани заедно с химически символ. В такъв случай те спазват изискванията определени от директива за съответния химикал.

FOR SEASONAL INSPECTION AFTER EXTENDED NON-USE

• Проверка на батериите на дистанционното управление.
• Никакви прегради на входните и изходни вентилационни отвори.
• Използвайте бутона за автоматично ВКЛ./ИЗКЛ. (Auto OFF/ON), за да изберете режим на охлаждане/отопление. Нормално е, след 15 минути работа, да имате следната температурна разлика между отворите за входящ и изходящ въздух:
  Охлаждане: ≥ 8°C Отопляване: ≥ 14°C

• Активирайте режима на отопление за 2\~3 часа, за да премахнете напълно влагата, останала във вътрешните части и да предотвратите натрупването на прах.
• Изключете захранването.
• Извадете батериите на дистанционното управление.

КРИТЕРИИ ЗА ПОВРЕДА

ИЗКЛЮЧЕТЕ ЗАХРАНВАНЕТО, след което се обърнете към оторизирания дилър в следните случаи:

• Необичаен звук по време на работа.
- Вода/чужди частици са попаднали в дистанционното управление.
- Изтича вода от Вътрешния уред.
- Прекъсвачът на ел. верига се изключва често.
- Захранващият кабел се загрява необичайно.
- Копчетата или бутоните не функционират правилно.
- Индикаторът на таймера мига и устройството не работи.

PRODUCT SPECIFICATION

Indoor Unit

Outdoor Unit

Model				CS-YE9MKECU-YE9MKE		CS-YE12MKECU-YE12MKE		CS-YE18MKECU-YE18MKE
				COOL HEAT COOL		HEAT COOL HEAT
				Single, 230V,50Hz Single, 230V,50Hz Single, 230V,50Hz
		[kW] 0.760 0.880		1.020 1.105 1.660 1.6		15
		[A] 3.60 4.10 4.90		5.20 7.90 7.70
		[kg]		R410A0.780		R410A0.880		R410A1.15
Cooling Capacity		[kW] 2.50 3.30 5.00
		[kW] 3.20 4.00 5.50
	JIS C 9612 [<70 dB(A)]	[dB(A)]	☐	40 40 42 42 46 46
	Conditions 1m Distance Max. cooling/heating operation		☐	47 48 48 50 50 52
	Sound power level	[dB(A)]	☐	56 56 58 58 62 62
			☐	63 64 64 66 66 68
		[m3/min.]		12.5 13.0 13.5 13.9		14.6 15.3
[CCSW] Product Weight		[kg]	☐	8.0		8.0		7.5
			☐	22		26.5 31.5
Insions (H x W x D)		[mm]	☐	283 x 803 x 214		283 x 803 x 214		283 x 803 x 214
			☐	540 x 780 x 289		540 x 780 x 289		540 x 780 x 289

Test conditions

1

Temperature (°C)	Indoor		Outdoor
	*DBT	*WBT	*DBT	*WBT
COOLING	27	19	35	24
HEATING	20	12	7	6
