Marke	Panasonic
Modell	CSYE12MKE
Produkttyp	Split-Klimaanlage
Kategorie	Klimaanlage
Hauptfunktionen	Kühlen, Heizen, Entfeuchten, Auto, Lüften
Zusätzliche Modi	POWERFUL (schnelles Erreichen der Temperatur), QUIET (leiser Betrieb)
Fernbedienung	Kabellos, Reichweite 8 m, AAA-Batterien (nicht wiederaufladbar)
Timer	12-Stunden-Timer mit Ein-/Aus-Programmierung
Innentemperaturbereich (Kühlen)	16 °C bis 32 °C
Innentemperaturbereich (Heizen)	16 °C bis 30 °C
Außentemperaturbereich (Kühlen)	16 °C bis 43 °C
Außentemperaturbereich (Heizen)	-5 °C bis 24 °C (Achtung: Dauerbetrieb unter -5 °C wird nicht empfohlen)
Stromversorgung	230 V / 50 Hz (Standardannahme)
Stromverbrauch	Nicht angegeben
Luftfilter	Waschbar, regelmäßige Reinigung empfohlen
Wartung und Reinigung	Reinigen Sie die Frontblende und den Luftfilter mit einem weichen, trockenen Tuch; verwenden Sie kein Benzin, Verdünnungsmittel oder Scheuerpulver
Sicherheit	Fehlerstromschutzschalter (FI-Schutzschalter) empfohlen; kein modifiziertes Kabel oder Verlängerungskabel verwenden; vor der Reinigung Strom ausschalten
Ersatzteile und Reparierbarkeit	Austauschbarer Filter; für Reparaturen wenden Sie sich an einen autorisierten Händler
Allgemeine Informationen	WEEE-Recyclingsymbol; gebrauchte Batterien und Geräte müssen an Sammelstellen abgegeben werden

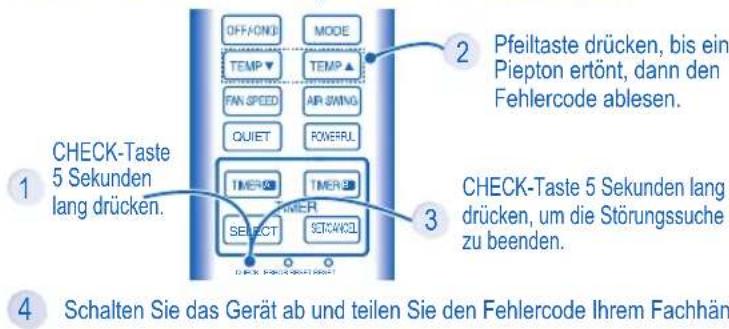

Selbstdiagnose	Fehlercode über Fernbedienung anzeigen (Prüftaste 5 Sekunden drücken)
Garantie	Nicht angegeben

Häufig gestellte Fragen - CSYE12MKE PANASONIC

Wie reinige ich den Luftfilter der Panasonic CSYE12MKE-Klimaanlage?

Schalten Sie vor der Reinigung die Stromversorgung aus. Entfernen Sie die Frontblende, dann nehmen Sie den Filter heraus. Waschen Sie ihn mit klarem Wasser (max. 40°C) ohne aggressive Reinigungsmittel und trocknen Sie ihn vollständig im Schatten. Setzen Sie den trockenen Filter wieder ein und schließen Sie die Blende. Verwenden Sie kein Benzin oder Verdünnungsmittel.

Was tun, wenn die Fernbedienung nicht mehr funktioniert?

Überprüfen Sie zuerst die Batterien: Setzen Sie sie korrekt unter Beachtung der Polaritäten ein und ersetzen Sie sie, wenn sie schwach sind. Stellen Sie sicher, dass der Empfänger des Innengeräts nicht blockiert ist. Wenn das Problem weiterhin besteht, verwenden Sie die Taste AUTO OFF/ON am Innengerät für den Notbetrieb.

Warum kommt Dampf aus dem Innengerät im Kühlmodus?

Dieses Phänomen ist normal: Es handelt sich um Kondensation, die durch die kalte Luft in Kontakt mit warmer, feuchter Luft entsteht. Dies verschwindet normalerweise nach einigen Minuten Betrieb.

Wie programmiere ich den Timer, damit die Klimaanlage nach 5 Stunden ausschaltet?

Drücken Sie einmal die Taste SELECT auf der Fernbedienung, um den Ausschalt-Timer (OFF TIMER) zu aktivieren. Drücken Sie dann die Taste TIMER, um die gewünschte Zeit (hier 5h) einzustellen. Bestätigen Sie durch Drücken von SET/CANCEL.

Kann ich wiederaufladbare Batterien in der Fernbedienung verwenden?

Nein, verwenden Sie keine wiederaufladbaren Batterien (Ni-Cd). Es werden nur nicht wiederaufladbare AAA-Alkalibatterien empfohlen, um Schäden an der Fernbedienung zu vermeiden.

Was tun, wenn die Timer-Anzeige blinkt und das Gerät nicht funktioniert?

Dies deutet auf einen Fehler hin. Verwenden Sie die Fernbedienung, um den Fehlercode abzurufen: Halten Sie die Prüftaste 5 Sekunden lang gedrückt, notieren Sie den Code und wenden Sie sich an einen autorisierten Händler. Sie können auch das Gerät vom Stromnetz trennen und neu starten.

Was ist die minimale Außentemperatur für den Heizbetrieb?

Der Heizmodus kann bis zu -5°C im Außenbereich betrieben werden. Unterhalb dieser Temperatur kann das Außengerät einfrieren und nicht mehr funktionieren. Dieses Modell ist nicht für den Dauerbetrieb 24h im Heizbetrieb bei sehr kaltem Wetter geeignet.

Wie verwende ich den AUTO-Modus?

Drücken Sie die Taste MODE auf der Fernbedienung, bis AUTO ausgewählt ist. Das Gerät wählt automatisch den Modus (Kühlen, Heizen oder Entfeuchten) basierend auf der Raumtemperatur und der eingestellten Solltemperatur.

Was tun nach einem Stromausfall?

Das Gerät verfügt über eine automatische Wiedereinschaltfunktion. Wenn die Stromversorgung wiederhergestellt ist, nimmt es den vorherigen Betrieb (Modus, Temperatur, Geschwindigkeit) wieder auf, wenn die Fernbedienung nicht ausgeschaltet wurde. Andernfalls muss es manuell eingeschaltet werden.

Wie reinige ich das Innengerät richtig?

Schalten Sie die Stromversorgung aus. Reinigen Sie die Frontblende und das Gehäuse mit einem weichen, trockenen Tuch. Für den Filter entfernen Sie ihn und waschen Sie ihn mit lauwarmem Wasser (max. 40°C). Verwenden Sie niemals Scheuermittel oder heißes Wasser. Vollständig trocknen, bevor Sie ihn wieder einsetzen.

BEDIENUNGSANLEITUNG CSYE12MKE PANASONIC

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

ITALIANO

DEUTSCH Wir danken Ihnen für den Kauf Ihres Panasonic-Klimageräts

INHALT

SICHERHEITSHINWEISE....26\~27

FERNBEDIENUNG 28\~29

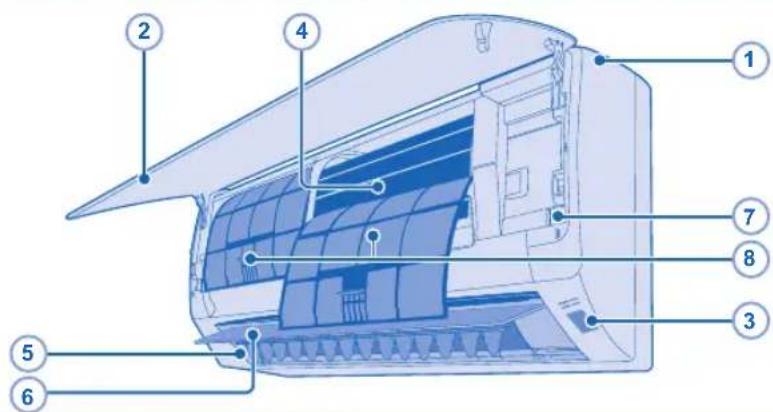

INNENGERÄT 30

STÖRUNGSSUCHE 31

INFORMATIONEN 62\~67

TECHNISCHE DATEN 68

KURZANLEITUNG......RÜCKSEITE

HINWEIS: Die Abbildungen in diesem Handbuch dienen nur Erläuterungszwecken und können sich von dem tatsächlichen Gerät unterscheiden. Sie können durch künftige Verbesserungen am Gerät ohne vorherige Ankündigung geändert werden.

Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen

Temperatur (°C)		Innen Außen
		*TK *FK *TK *FK
KÜHLEN	Maximum 32 23 43 26
	Minimum 16 11 16 11
HEIZEN	Maximum	30 - 24 18
	Minimum	16 - -5 -6

* TK: Trockenkugeltemperatur

* FK: Feuchtkugeltemperatur

HINWEIS: • Dieses Modell ist nicht dafür geeignet, bei Außentemperaturen unter -5^ C im Dauerbetrieb rund um die Uhr zu heizen. Bei einer Außentemperatur unter -5^ C kann das Außengerät unter Umständen einfrieren und aus Schutzgründen abgeschaltet werden.

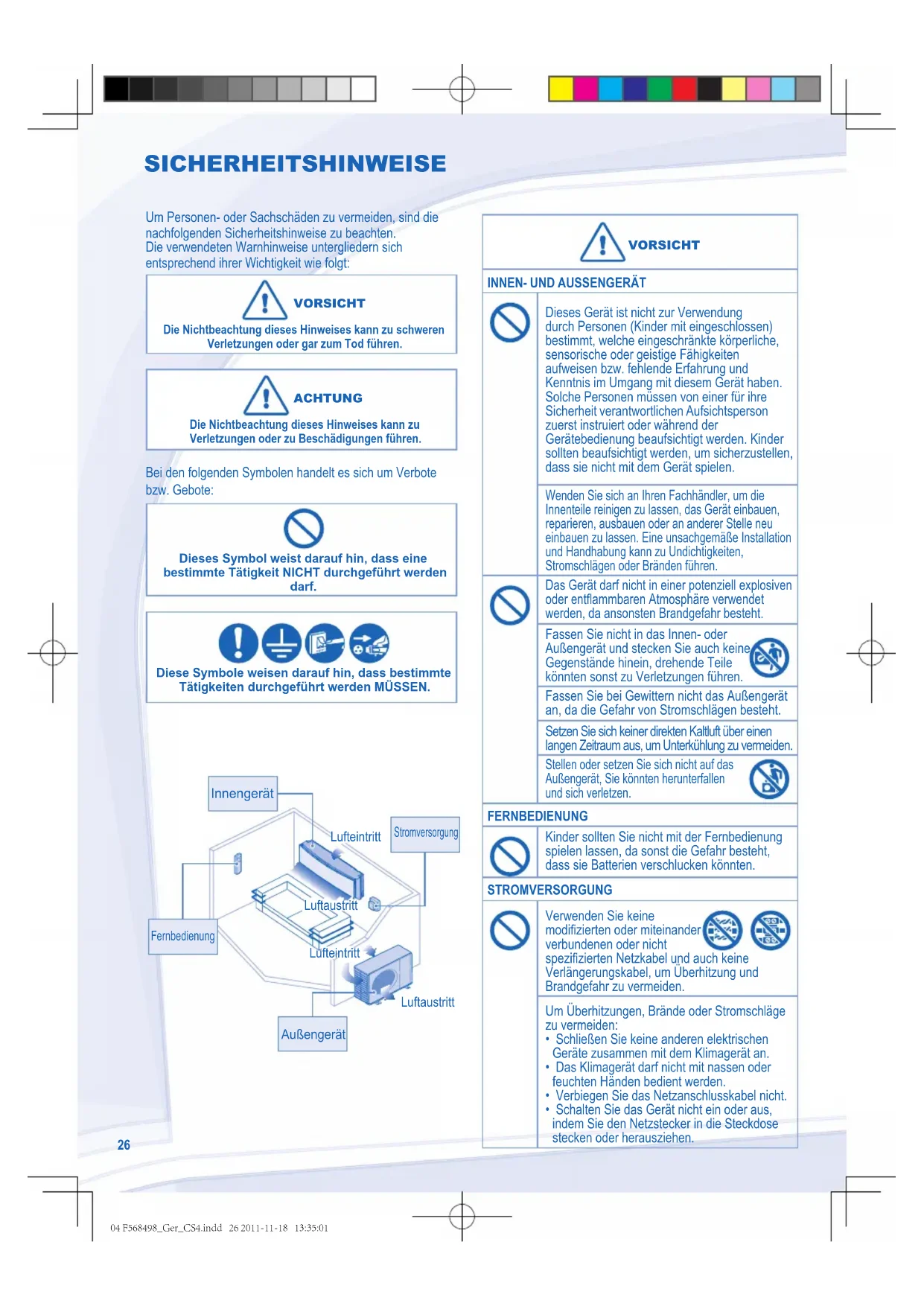

Um Personen- oder Sachschäden zu vermeiden, sind die nachfolgenden Sicherheitshinweise zu beachten. Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt:

VORSICHT

Die Nichtbeachtung dieses Hinweises kann zu schweren Verletzungen oder gar zum Tod führen.

ACHTUNG

Die Nichtbeachtung dieses Hinweises kann zu Verletzungen oder zu Beschädigungen führen.

Bei den folgenden Symbolen handelt es sich um Verbote bzw. Gebote:

Dieses Symbol weist darauf hin, dass eine bestimmte Tätigkeit NICHT durchgeführt werden darf.

Diese Symbole weisen darauf hin, dass bestimmte Tätigkeiten durchgeführt werden MÜSSEN.

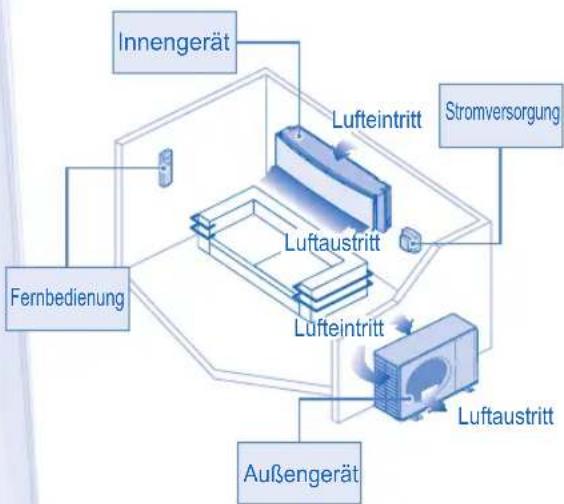


VORSICHT

INNEN- UND AUSSENGERÄT

Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder mit eingeschlossen) bestimmt, welche eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen bzw. fehlende Erfahrung und Kenntnis im Umgang mit diesem Gerät haben. Solche Personen müssen von einer für ihre Sicherheit verantwortlichen Aufsichtsperson zuerst instruiert oder während der Gerätebedienung beaufsichtigt werden. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Wenden Sie sich an Ihren Fachhändler, um die Innenteile reinigen zu lassen, das Gerät einbauen, reparieren, ausbauen oder an anderer Stelle neu einbauen zu lassen. Eine unsachgemäße Installation und Handhabung kann zu Undichtigkeiten, Stromschlägen oder Bränden führen.

Das Gerät darf nicht in einer potenziell explosiven oder entflammbaren Atmosphäre verwendet werden, da ansonsten Brandgefahr besteht.

Fassen Sie nicht in das Innen- oder Außengerät und stecken Sie auch keine Gegenstände hinein, drehende Teile könnten sonst zu Verletzungen führen.

Fassen Sie bei Gewittern nicht das Außengerät an, da die Gefahr von Stromschlägen besteht.

Setzen Sie sich keiner direkten Kaltluft über einen langen Zeitraum aus, um Unterkühlung zu vermeiden.

Stellen oder setzen Sie sich nicht auf das Außengerät, Sie könnten herunterfallen und sich verletzen.

FERNBEDIENUNG

Kinder sollten Sie nicht mit der Fernbedienung spielen lassen, da sonst die Gefahr besteht, dass sie Batterien verschlucken könnten.

STROMVERSORGUNG

Verwenden Sie keine modifizierten oder miteinander verbundenen oder nicht spezifizierten Netzkabel und auch keine Verlängerungskabel, um Überhitzung und Brandgefahr zu vermeiden.

Um Überhitzungen, Brände oder Stromschläge zu vermeiden:

• Schließen Sie keine anderen elektrischen Geräte zusammen mit dem Klimagerät an.
• Das Klimagerät darf nicht mit nassen oder feuchten Händen bedient werden.
  • Verbiegen Sie das Netzanschlusskabel nicht.
• Schalten Sie das Gerät nicht ein oder aus, indem Sie den Netzstecker in die Steckdose stecken oder herausziehen.

VORSICHT

STROMVERSORGUNG

Bei Beschädigung des Netzkabels muss das Kabel durch den Hersteller, seinen Kundendienst oder eine entsprechend autorisierte Person ausgewechselt werden, um eine Gefährdung für Personen zu vermeiden.

Es wird dringend empfohlen, das Klimagerät zusätzlich mit einem Fl-Schutzschalter zu versehen, um Stromschläge oder Brände zu vermeiden.

Um Überhitzungen, Brände oder Stromschläge zu vermeiden:

- Stecken Sie den Netzstecker richtig ein.

- Muss der Staub vom Netzstecker periodisch mit einem trockenen Tuch abgewischt werden.

Hören Sie mit der Verwendung des Geräts auf, sobald Störfälle/ Fehler auftreten, und ziehen Sie den Netzstecker aus der Steckdose aus oder schalten Sie den Netzschalter und den Trennschalter aus.

(Rauch-/Brand-/Stromschlagrisiko)

Beispiele von Störfällen/ Fehlern

• Der FI-Schutzschalter löst oft aus.

- Brandgeruch wurde bemerkt.

- Anomale Geräusche oder Vibrationen des Geräts wurden bemerkt.

• Wasser leckt aus dem Innengerät.

- Das Netzkabel oder der Netzstecker wird abnorm heiß.

• Die Ventilatordrehzahl kann nicht kontrolliert werden.

- Das Gerät schaltet sofort aus, auch wenn es betriebsbereit eingeschaltet ist.

- Der Ventilator schaltet nicht aus, auch wenn der Betrieb gestoppt wird.

Wenden Sie sich sofort an Ihren Fachhändler zur Wartung/Reparatur.

Austausch oder Installation der Netzstecker muss von beauftragtem/qualifiziertem Personal ausgeführt werden. Die Drähte des Netzkabels sind gemäß dem folgenden Kode gefärbt:

Anschlüsse

Drähte

Farben (IEC Standard)

braun

(1)

Diau

grün/gelb

Abhängig vom jeweiligen Kabelcode-Standard eines Landes kann die Kabelfarbe abweichen.

Dieses Gerät muss geerdet sein, um Stromschläge oder Brände zu vermeiden.

Um Stromschläge zu vermeiden, ist die Stromzufuhr des Klimageräts zu unterbrechen, wenn:

- das Gerät gereinigt oder gewartet werden soll, - längere Zeit nicht verwendet werden soll, - ein starkes Gewitter herrscht.

ACHTUNG

INNEN- UND AUSSENGERÄT

Das Innengerät darf nicht mit Wasser, Benzin, Verdünner oder Scheuerpulver gereinigt werden, um Schäden oder Korrosion am Gerät zu vermeiden.

Stellen Sie zum Ausrüstungsschutz keine Lebensmittel, Tiere, Pflanzen, Kunstewerke oder andere Objekte aufs Gerät. Dies kann zur Qualitätsverschlechterung usw. führen.

Um eine Ausbreitung von Feuer zu vermeiden, dürfen keine Verbrennungsgeräte in den Luftstrom des Geräts gestellt werden.

Setzen Sie keine Pflanzen oder Tiere direktem Luftstrom aus, um Verletzungen zu vermeiden usw.

Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.

Das Klimagerät darf nicht eingeschaltet sein, wenn der Fußboden gewachst wird. Belüften Sie den Raum nach dem Wachsen sorgfältig, bevor Sie das Gerät einschalten.

Das Gerät darf nicht an Orten mit öl- bzw. rauchhaltiger Luft installiert werden, damit das Gerät nicht beschädigt wird.

Bauen Sie das Gerät zum Reinigen nicht aus, um Verletzungen zu vermeiden.

Stellen Sie sich zum Reinigen nicht auf eine instabile Bank, um Verletzungen zu vermeiden.

Stellen Sie keine Vasen oder Wasserbehälter aufs Gerät. Wasser kann ins Gerät eindringen und die Isolation zerstören. Dies kann zu Stromschlägen führen.

Lassen Sie keine Fenster geöffnet, während der Kühl-/Entfeuchtungsbetrieb eingeschaltet ist, um Wasserleck zu vermeiden.

Die Kondensatleitung muss korrekt angeschlossen sein und der Kondensat-Ausflusskanal muss von Rinnen und Behältern ferngehalten werden und nicht in Wasser eingetaucht sein, um Wasserleck zu vermeiden.

Nach langer Verwendung oder Verwendung brennbarer Ausrüstung muss der Raum regelmäßig gelüftet werden.

Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Montagehalterung noch einwandfrei ist, damit das Gerät nicht herunterfällt.

FERNBEDIENUNG

Kinder sollten Sie nicht mit der Fernbedienung spielen lassen, da sonst die Gefahr besteht, dass sie Batterien verschlucken könnten.

Um Störungen oder Schäden der Fernbedienung zu vermeiden:

- Nehmen Sie die Batterien aus dem Batteriefach, wenn die Fernbedienung längere Zeit nicht benutzt wird.

- Sind stets zwei neue Batterien gleichen Typs einzulegen, wobei die Polarität zu beachten ist.

STROMVERSORGUNG

Ziehen Sie das Kabel zum Steckerentfernen nicht, um Stromschläge zu vermeiden.

FERNBEDIENUNG

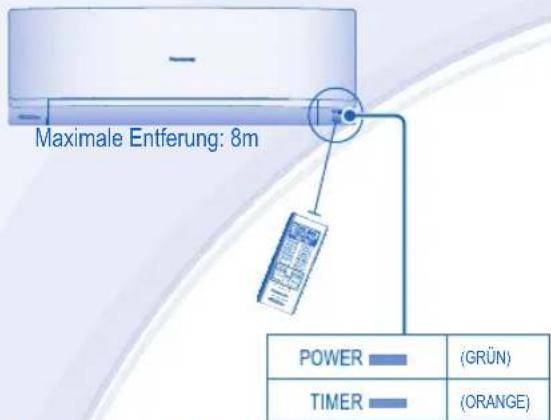

Maximale Entferung: 8m POWER (GRÜN) TIMER (ORANGE)

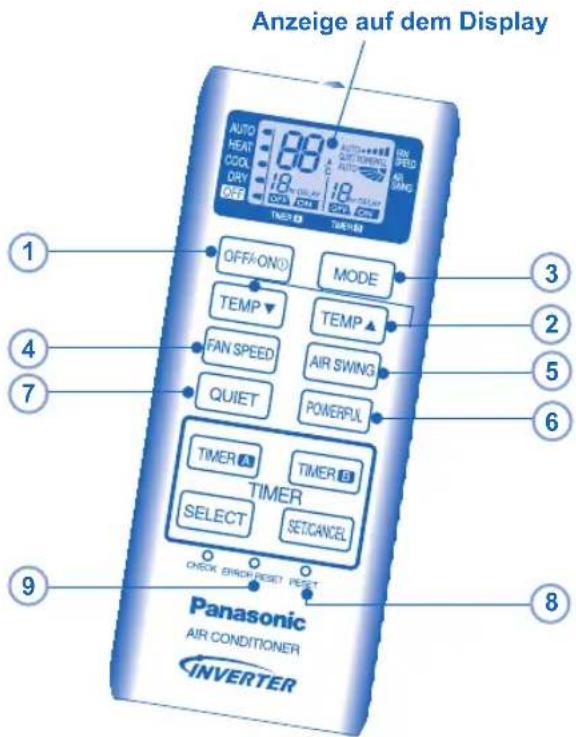

Bedeutung der Fernbedienungstasten

EIN- BZW. AUSSCHALTEN DES GERÄTS

POWER

- Es ist zu beachten, dass das Gerät nur eingeschaltet werden kann, wenn auf dem Display der Fernbedienung OFF (AUS) angezeigt wird.

EINSTELLEN DER TEMPERATUR

- Auswahlbereich: 16 bis 30 °C. - Ein Betreiben des Geräts bei der empfohlenen Temperatur kann helfen, Strom zu sparen. HEIZBETRIEB: 20°C \~ 24°C. KÜHLBETRIEB: 26°C \~ 28°C. ENTFEUCHTUNGSBETRIEB: 1°C bis 2°C niedriger als die Raumtemperatur.

EINSTELLEN DER BETRIEBSART

AUTOMATIKBETRIEB (AUTO)

• Während die Betriebsart bestimmt wird, blinkt das POWER-Symbol.
• Das Gerät wählt die entsprechende Betriebsart in Übereinstimmung mit der Innenansaugtemperatur und der Fernbedienungstemperatur.

HEIZBETRIEB (HEAT)

- Bei der Wärme-Betriebsart kann der Anlauf des Geräts eine Weile dauern. Die POWER (NETZSTROM)-Anzeige blinkt beim Vorwärmen.

KÜHLBETRIEB (COOL)

- Um den Stromverbrauch im Kühlbetrieb zu verringern, schließen Sie die Vorhänge, damit kein direktes Sonnenlicht bzw. keine Wärme in den Raum gelangt.

ENTFEUCHTUNGSBETRIEB (DRY)

- Das Innengerät läuft mit niedriger Ventilatordrehzahl, um sanft zu kühlen.

GEBLÄSEGESCHWINDIGKEIT AUSWÄHLEN

FAN SPEED

- In der Stellung AUTO wird die Drehzahl des Innengeräteventilators automatisch an die jeweilige Betriebsart angepasst.

AUSRICHTEN DES LUFTSTROMS (5 EINSTELLUNGEN)

AIR SWING

• Durch die richtige Lamellenposition wird die Luft gleichmäßig im Raum verteilt.
• Bei der COOL (Kälte) Betriebsart, wenn AUTO eingestellt ist, schwenkt der Lüftungsschlitz nach oben/unten automatisch.
• In der Einstellung AUTO wird die horizontale Lamelle in der Betriebsart Heizen in einer bestimmten Stellung fixiert.

TURBOBETRIEB

- Diese Funktion dient dem raschen Erreichen der gewünschten Raumtemperatur.

FLÜSTERBETRIEB

• Diese Funktion sorgt durch Verringerung des Strömungsgeräusches der Luft für einen leisen Gerätebetrieb.
• Turbo- und Flüsterbetrieb können nicht gleichzeitig verwendet werden.

DIESE TASTE DIENT ZUM ZURÜCKSETZEN DER FERNBEDIENUNG

DIESE TASTE WIRD IM NORMALBETRIEB NICHT BENÖTIGT

Anzeige auf dem Display 1 2 3 4 5 6 7 8 Panasonic AIR CONDITIONER INVERTER OFF/ONO MODE TEMP▼ TEMP▲ FAN SPEED AIR SWING QUIET POWERPUL TIMER A TIMER B TIMER SELECT SETCANCEL CHECK BREAK/PEDD POST CHECK BREAK/PEDD POST

EINSTELLEN DES TIMERS (12-STUNDEN TIMER EINSTELLUNG)

- Mit Hilfe des Timers kann das Klimagerät automatisch ein- bzw. ausgeschaltet werden.

AUSSCHALT-TIMER

Beispiel: Das Gerät soll sich nach 5 Stunden automatisch ausschalten.

1 Um den Ausschalt-Timer zu wählen, drücken Sie die Taste SELECT einmal.
2 Drücken Sie die Taste TIMER, um die Dauer bis zum Ausschalten einzugeben.
- Der Ausschalt-Timer kann nur eingestellt werden, wenn das Klimagerät eingeschaltet ist.

EINSCHALT-TIMER

Beispiel: Das Gerät soll sich nach 2 Stunden automatisch einschalten.

1 Um den Einschalt-Timer zu wählen, drücken Sie die Taste SELECT einmal.
2 Drücken Sie die Taste TIMER, um die Dauer bis zum Einschalten einzugeben.
- Der Einschalt-Timer kann nur eingestellt werden, wenn das Klimagerät ausgeschaltet ist.

AUS- UND EINSCHALT-TIMER

Beispiel: Das Gerät soll sich nach 3 Stunden aus- und nach 4 Stunden einschalten.

1 Um Aufschub OFF (AUS) und Timer ON (EIN) zu wählen, drücken Sie die SELECT Taste zweimal nacheinander.
2 Drücken Sie die Taste TIMER, um die Dauer bis zum Ausschalten einzugeben.
3 Drücken Sie die Taste TNER, um die Dauer bis zum Einschalten einzugeben.
- Diese Timer-Betriebsart kann nur eingestellt werden, wenn das Klimagerät eingeschaltet ist.

EIN- UND AUSSCHALT-TIMER

Beispiel: Das Gerät soll sich nach 7 Stunden ein- und nach 10 Stunden ausschalten.

1 Um Aufschub ON (EIN) und Timer OFF (AUS) zu wählen, drücken Sie die SELECT Taste zweimal nacheinander.
2 Drücken Sie die Taste TIMER, um die Dauer bis zum Einschalten einzugeben.
3 Drücken Sie die Taste TMER, um die Dauer bis zum Ausschalten einzugeben.
- Diese Timer-Betriebsart kann nur eingestellt werden, wenn das Klimagerät ausgeschaltet ist.

BESTÄTIGEN DER TIMER-EINSTELLUNG

Drücken Sie einmal die Taste SETCANCEL, um die Timerfunktion zu aktivieren, die zur eingestellten Zeit einsetzen soll.

ABBRECHEN DER TIMER-EINSTELLUNG

Drücken Sie die Taste SETCANCEL erneut, um die Timer-Einstellung abzubrechen.

• Während des Timerbetriebs leuchtet das TIMERSymbol am Innengerät.
• Bei aktiviertem Einschalt-Timer startet das Gerät möglicherweise vor der tatsächlich eingestellten Zeit, um die gewünschte Temperatur rechtzeitig erzielen zu können.
• Durch Drücken der Taste OFF/OND während der Timer-Programmierung wird die Timer-Einstellung gelöscht.
• Wenn der Timer per Hand oder durch Stromausfall gestoppt ist, können Sie die Einstellungen des Timers wiederherstellen, indem Sie die oben genannten Schritte wiederholen (wenn der Strom wiederaufgenommen ist).

INNENGERÄT

ACHTUNG

• Unterbrechen Sie vor dem Reinigen die Stromzufuhr.
• Fassen Sie nicht die scharfkantigen Aluminiumlamellen an, Sie könnten sich sonst verletzen.

REINIGUNGSANWEISUNGEN HINWEIS

• Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver.
• Verwenden Sie nur Seife oder neutrale Haushaltsreiniger (pH-Wert ca. 7).
• Verwenden Sie kein Wasser, das über 40°C warm ist.

- Um eine optimale Leistung des Geräts zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden.

HINWEIS

- Bei Verwendung eines chemischen Reinigungstuches zum Abwischen des Gerätes sollten die Bedienungsanweisungen des Reinigungstuchs befolgt werden.

- Wischen Sie das Gerät mit einem weichen, trockenen Tuch ab.

2 FRONTABDECKUNG

Entfernen der Frontabdeckung

• Heben Sie die Frontabdeckung an und ziehen Sie sie zu sich.
• Waschen Sie sie vorsichtig ab und trocknen Sie sie.

Schließen der Frontabdeckung

- Drücken Sie beide Enden der Frontabdeckung nach unten, um sie richtig zu fixieren.

3 EMPFÄNGER

4 ALUMINIUMLAMELLEN

5 LUFTLENKLAMELL ZULUFTRICHTUNG

• Die Luftlenklamellen für die horizontale Luftführung werden von Hand verstellt.

WARNUNG

Seien Sie vorsichtig und stecken Sie Ihre Finger nicht in das Gerät, um Verletzungen durch den Ventilator zu vermeiden.

6 LUFTLENKLAMELL ZULUFTRICHTUNG

• Die Lamellen dürfen nicht von Hand verstellt werden.

7 TASTE AUTO OFF/ON

- Bedienung, wenn die Fernbedienung ausgefallen oder unauffindbar ist.

Tätigkeit Betriebsart
Einmal drücken. Automatik
Halten Sie die Taste gedrückt, bis ein Piepton ertönt, dann loslassen.	Kühlbetrieb
Solange drücken, bis zwei Pieptöne ertönen, dann loslassen.	Heizbetrieb
Drücken Sie die Taste erneut, um das Gerät auszuschalten.

8 LUFTFILTER

• Filter regelmäßig reinigen.
• Gehen Sie beim Waschen und Ausspülen der Luftfilter vorsichtig vor, damit die Filteroberfläche nicht beschädigt wird.
• Lassen Sie den Luftfilter im Schatten trocknen, nie in direktem Sonnenlicht oder an einem Feuer.
• Beschädigte Filter sind zu ersetzen.

STÖRUNGSSUCHE

Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion.

SYMPTOM MÖGLICHE URSACHE
Aus dem Innengerät tritt Nebel aus.	► · Durch die Abkühlung der Raumluft kondensiert Feuchtigkeit.
Während des Betriebs ist das Geräusch fließenden Wassers zu hören.	► · Durch das Gerät strömt Kältemittel.
Im Raum herrscht ein eigenartiger Geruch.	► · Dieser Geruch kann von Feuchtigkeit stammen, die von Wänden, Teppichen, Möbeln oder Kleidungsstücken an die Raumluft abgegeben wird.
Der Innengeräteventilator bleibt in der Ventilatorautomatik gelegentlich stehen.	► · Dies dient dazu, Gerüche zu entfernen.
Nach dem Neustart verzögert sich der Betrieb um einige Minuten.	► · Hierbei handelt es sich um einen Schutzmechanismus des Geräts.
Aus dem Außengerät tritt Wasser oder Dampf aus.	► · Auf den Rohren kann Wasser kondensieren oder verdunsten.
Wenn die Stromzufuhr nach einem Stromausfall wiederhergestellt ist, läuft das Gerät automatisch an.	► · Es handelt sich hierbei um den automatischen Wiederanlauf des Geräts. Nach Wiederherstellung der Stromzufuhr wird der Betrieb automatisch wieder aufgenommen, und zwar mit der zuvor eingestellten Betriebsart und Luftrichtung, es sei denn, das Klimagerät wurde zuvor mit der Fernbedienung ausgeschaltet.
Der Innengeräteventilator bleibt im Heizbetrieb gelegentlich stehen.	► · Hierdurch wird verhindert, dass kalte Luft austritt.
Das POWER-Symbol blinkt, bevor das Gerät eingeschaltet wird.	► · Während dieser Zeit bereitet sich das Gerät für den Betrieb mit programmiertem Einschalttimer vor.
Knackgeräusche während des Betriebs. ► · Dehnung bzw. Kontraktion von Geräteteilen aufgrund von Temperaturänderungen.

Überprüfen Sie folgende Punkte, bevor Sie sich an den Kundendienst wenden.

SYMPTOM ZU ÜBERPRÜFEN
Das Gerät kühlt bzw. heizt nicht richtig. ▶ • Stellen Sie die Temperatur richtig ein.
Das Gerät arbeitet laut. ▶ • Überprüfen Sie, ob das Gerät schief steht.
Die Fernbedienung funktioniert nicht.(Die Anzeige oder das Sendesignal ist schwach.)	Legen Sie die Batterien richtig ein.Ersetzen Sie schwache Batterien.
Das Gerät funktioniert nicht. ▶ •	Überprüfen Sie, ob der Sicherungsautomat ausgelöst hat.Überprüfen Sie, ob der Timer gestellt wurde.
Das Gerät empfängt kein Signal von der Fernbedienung.	Stellen Sie sicher, dass der Empfänger nicht verdeckt ist.Bestimmte Leuchtstoffröhren können die Signalübertragung stören. Wenden Sie sich in diesem Fall an Ihren Fachhändler.

Das Gerät bleibt stehen, und das TIMER-Symbol blinkt.

Verwenden Sie die Fernbedienung, um den Fehlercode zu ermitteln.

2 Pfeiltaste drücken, bis ein Piepton ertönt, dann den Fehlercode ablesen.

CHECK-Taste 5 Sekunden lang drücken, um die Störungssuche zu beenden.

4 Schalten Sie das Gerät ab und teilen Sie den Fehlercode Ihrem Fachhändler mit.

Hinweis:

- Je nach Störung kann das Gerät nach erneutem Einschalten eventuell eingeschränkt verwendet werden. Beim Einschalten ertönen in diesem Fall 4 Pieptöne.

PRECAUZIONI PER LA SICUREZZA

AAN-TIMER UITSTELLEN

Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden sollen.

Bitte bringen Sie diese alten Produkte und Batterien zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß Ihrer Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu Ihren zuständigen Sammelpunkten.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative

Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden, die anderenfalls durch eine unsachgemäße Abfallbehandlung auftreten können.

Wenn Sie ausführlichere Informationen zur Sammlung und zum Recycling alter Produkte und Batterien wünschen, wenden Sie sich bitte an Ihre örtlichen Verwaltungsbehörden, Ihren Abfallentsorgungsdienstleister oder an die Verkaufseinrichtung, in der Sie die Gegenstände gekauft haben.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Für geschäftliche Nutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich wegen genauerer Informationen bitte an Ihren Händler oder Lieferanten.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole gelten nur innerhalb der Europäischen Union. Wenn Sie solche Gegenstände entsorgen möchten, erfragen Sie bitte bei den örtlichen Behörden oder Ihrem Händler, welches die ordnungsgemäße Entsorgungsmethode ist.

Hinweis zum Batteriesymbol (unten zwei Symbolbeispiele):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen derjenigen Richtlinie, die für die betreffende Chemikalie erlassen wurde.

KONTROLLEN NACH EINER LÄNGEREN BETRIEBSUNTERBRECHUNG

• Überprüfen Sie, ob die Batterien der Fernbedienung ersetzt werden müssen.
• Stellen Sie sicher, dass die Luftein- und -austritte frei sind.
• Schalten Sie das Gerät mit der Auto OFF/ON-Taste in den Kühl- bzw. Heizbetrieb. Nach einem 15-minütigen Betrieb sollte die Temperaturdifferenz zwischen Lufteintritt und Luftaustritt folgende Werte aufweisen: Kühlbetrieb: ≥ 8°C Heizbetrieb: ≥ 14°C

LÄNGERE BETRIEBSUNTERBRECHUNG

• Schalten Sie für 2 bis 3 Stunden den Heizbetrieb ein, um im Gerät verbliebene Feuchtigkeit restlos zu entfernen und Schimmelbildung zu verhindern.
• Unterbrechen Sie die Stromversorgung.
• Entfernen Sie die Batterien aus der Fernbedienung.

KRITERIEN FÜR BETRIEBSUNTERBRECHUNG

Unter den folgenden Umständen sollten Sie die STROMZUFUHR UNTERBRECHEN und sich an Ihren Fachhändler wenden:

• Ungewöhnliche Geräusche während des Betriebs.
• Wasser/Fremdpartikel sind in die Fernbedienung gelangt.
• Wasser tropft aus dem Innengerät.
• Der Sicherungsautomat schaltet sich häufig ab.
  • Das Stromkabel wird ungewöhnlich warm.
• Schalter oder Tasten funktionieren nicht ordnungsgemäß.
• Das TIMER-Symbol blinkt und das Gerät kann nicht in Betrieb genommen werden.

PER L'ISPEZIONE STAGIONALE DOPO UN PERIODO DI INATTIVITÀ PROLUNGATO

Distancia • Vorbereitung der Fernbedienung • Telecomando: Operazioni Preliminari •

Afstandsbediening voorbereiding • Preparação Do Controlo Remoto • Proετοιμασία

Gewünschte Betriebsart einstellen.

Gerät ein- bzw. ausschalten

Die gewünschte Temperatur einstellen.
