MANUALE UTENTE CSYE12MKE PANASONIC

ITALIANO Grazie per aver acquistato un climatizzatore Panasonic NOTA: le illustrazioni contenute in questo manuale sono riportate esclusivamente a scopo esplicativo e potrebbero differire dall’apparecchio vero e proprio. I contenuti del presente manuale sono soggetti a modica senza preavviso e verranno aggiornati in base alle innovazioni future. F568498 All.indb 3 2011-11-18 11:48:324

• WBT: Temperatura con bulbo bagnato AVVISO: • Questo modello non è adatto al funzionamento ininterrotto per 24 ore in modalità di riscaldamento in temperature inferiori a -5°C. Quando la temperatura esterna è inferiore a -5°C e si utilizza questo modello al di fuori delle condizioni di cui sopra, l’unità esterna potrebbe bloccarsi e arrestare il funzionamento rispondendo ad un comando di sicurezza. GEBRUIKSOMSTANDIGHEDE Gebruik deze airconditioner binnen het volgende temperatuurbereik Temperatuur (°C) Binnen Buiten

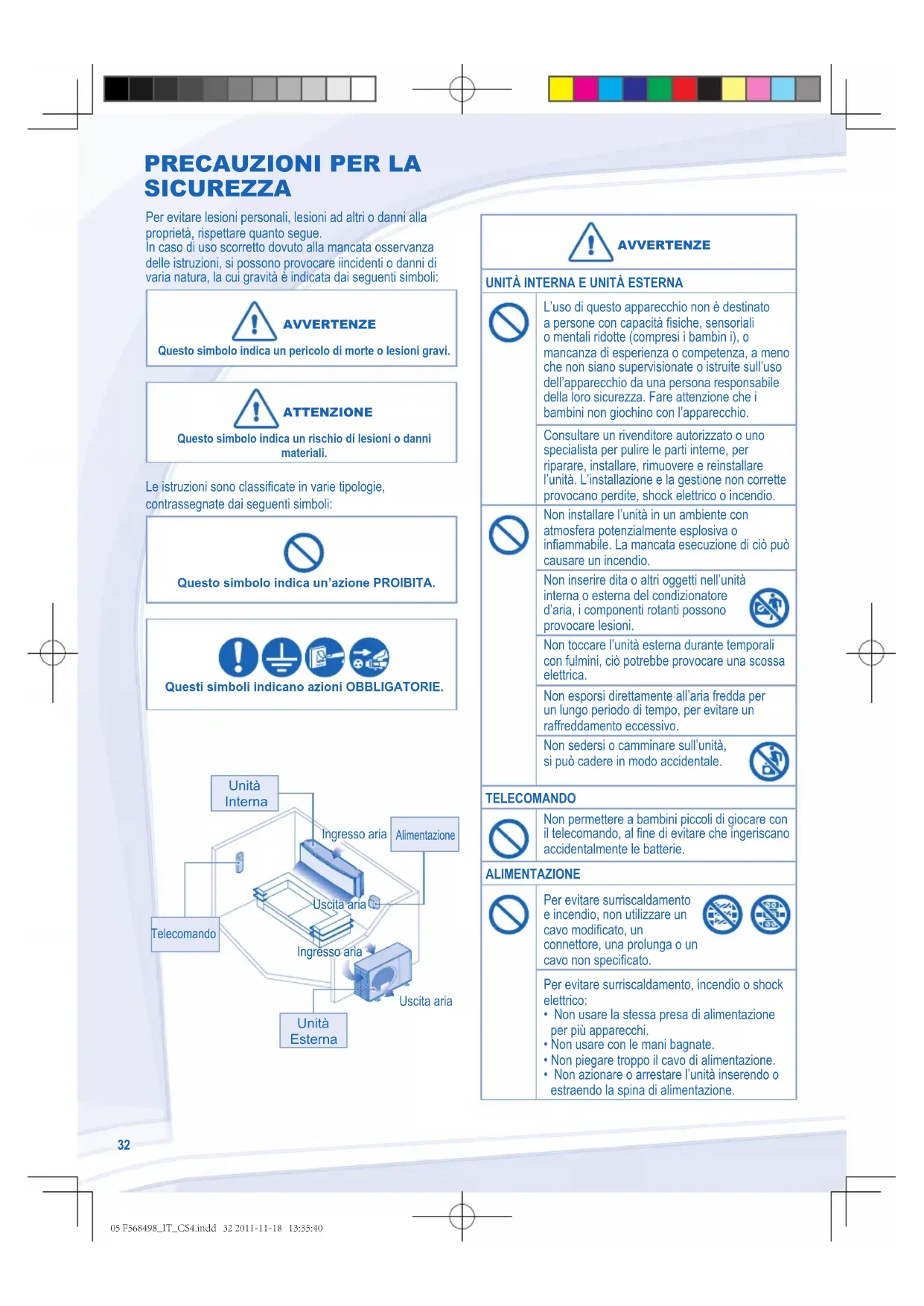

SICUREZZA Per evitare lesioni personali, lesioni ad altri o danni alla proprietà, rispettare quanto segue. In caso di uso scorretto dovuto alla mancata osservanza delle istruzioni, si possono provocare iincidenti o danni di varia natura, la cui gravità è indicata dai seguenti simboli: AVVERTENZE Questo simbolo indica un pericolo di morte o lesioni gravi. ATTENZIONE Questo simbolo indica un rischio di lesioni o danni materiali. Le istruzioni sono classicate in varie tipologie, contrassegnate dai seguenti simboli: Questo simbolo indica un’azione PROIBITA. Questi simboli indicano azioni OBBLIGATORIE. AVVERTENZE

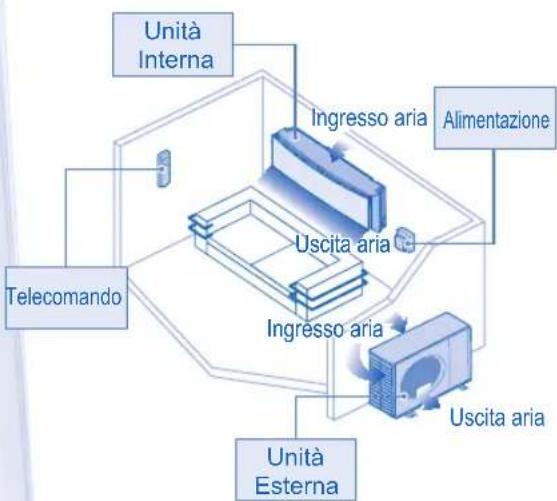

UNITÀ INTERNA E UNITÀ ESTERNA

L’uso di questo apparecchio non è destinato a persone con capacità siche, sensoriali o mentali ridotte (compresi i bambin i), o mancanza di esperienza o competenza, a meno che non siano supervisionate o istruite sull’uso dell’apparecchio da una persona responsabile della loro sicurezza. Fare attenzione che i bambini non giochino con l’apparecchio. Consultare un rivenditore autorizzato o uno specialista per pulire le parti interne, per riparare, installare, rimuovere e reinstallare l’unità. L’installazione e la gestione non corrette provocano perdite, shock elettrico o incendio. Non installare l’unità in un ambiente con atmosfera potenzialmente esplosiva o inammabile. La mancata esecuzione di ciò può causare un incendio. Non inserire dita o altri oggetti nell’unità interna o esterna del condizionatore d’aria, i componenti rotanti possono provocare lesioni. Non toccare l’unità esterna durante temporali con fulmini, ciò potrebbe provocare una scossa elettrica. Non esporsi direttamente all’aria fredda per un lungo periodo di tempo, per evitare un raffreddamento eccessivo. Non sedersi o camminare sull’unità, si può cadere in modo accidentale. TELECOMANDO Non permettere a bambini piccoli di giocare con il telecomando, al ne di evitare che ingeriscano accidentalmente le batterie. ALIMENTAZIONE Per evitare surriscaldamento e incendio, non utilizzare un cavo modicato, un connettore, una prolunga o un cavo non specicato. Per evitare surriscaldamento, incendio o shock elettrico:

• Non usare la stessa presa di alimentazione per più apparecchi.

• Non usare con le mani bagnate.

• Non piegare troppo il cavo di alimentazione.

• Non azionare o arrestare l’unità inserendo o estraendo la spina di alimentazione. Ingresso aria Uscita aria Uscita aria Ingresso aria Ingresso aria Telecomando Alimentazione Unità Interna Unità Esterna Uscita aria 05 F568498_IT_CS4.indd 32 2011-11-18 13:35:40ITALIANO

Non lavare l’unità interna con acqua, benzina, solventi o polvere abrasiva per evitare danni o corrosione all’unità. Non usare per conservare apparecchi di precisione, alimenti, animali, piante, opere d’arte o altri oggetti. Questo potrebbe provocare un deterioramento della qualità, ecc. Per evitare la propagazione di un incendio, non utilizzare apparecchi combustibili davanti alla presa d’aria. Non esporre pianti o animali direttamente al usso dell’aria per evitare lesioni, ecc. Non toccare l’aletta in alluminio aflata, parti aflate possono causare delle lesioni. Non accendere l’unità interna quando si passa la cera sul pavimento. Dopo tale operazione, aerare accuratamente la stanza prima di mettere in funzione l’unità. Per evitare danni all’unità, non installare l’unità in aree piene di olio e fumo. Per evitare lesioni, non smontare l’unità per scopi di pulizia. Per evitare lesioni, non salire su supporti instabili quando si pulisce l’unità. Non mettere vasi o contenitori pieni di acqua sull'unità. L’acqua potrebbe entrare nell’unità e rovinare l’isolamento. Questo potrebbe provocare uno shock elettrico. Non lasciare la nestra aperta durante la modalità Freddo/Deumidicazione per evitare perdite di acqua. Assicurare che il tubo di scarico sia collegato correttamente e tenere l’uscita di scarico libera da canaletti, contenitori o non immergere in acqua per evitare perdite di acqua stessa. Dopo un lungo periodo di uso o dopo uso con apparecchi alimentati da combustibile, aerare l’ambiente. Quando l’apparecchio è stato utilizzato per un lungo periodo, assicurarsi che la struttura di sostegno installata non si sia deteriorata, in modo da evitare la caduta dell’unità. TELECOMANDO Non utilizzare batterie ricaricabili (Ni-Cd). Può danneggiare il telecomando. Per evitare malfunzionamenti o danni al telecomando:

• Rimuovere le batterie se l’unità non sarà usata per molto tempo.

• Bisogna inserire batterie nuove dello stesso tipo, seguendo la polarità prevista. ALIMENTAZIONE Non tirare il cavo per scollegare la spina al ne di impedire shock elettrico. AVVERTENZE ALIMENTAZIONE Se il cavo di alimentazione è stato danneggiato, rivolgersi al produttore, ad un centro di assistenza autorizzato o ad un tecnico qualicato onde evitare rischi. Per evitare scosse o incendio, si raccomanda fortemente l’installazione di un salvavita contro le perdite a terra (ELCB) o un interruttore differenziale (RCD). Per evitare surriscaldamento, incendi o shock elettrico:

• Inserire correttamente il cavo di alimentazione.

• La polvere sulla spina elettrica deve essere rimossa periodicamente con un panno asciutto. Interrompere l’uso del prodotto quando si vericano anomalie/guasti e scollegare la spina elettrica o disattivare l’alimentazione e l’interruttore. (Rischio di fumo/incendio/shock elettrico) Esempi di anomalia/guasto

• L’ELCB scatta di frequente.

• Si osserva odore di bruciato.

• Si osservano rumori anomali o vibrazione dell’unità.

• Ci sono perdite di acqua dall’unità interna.

• Il cavo di alimentazione o la spina diventano insolitamente caldi.

• Impossibile controllare la velocità della ventola.

• L’unità smette di funzionare immediatamente anche se è accesa.

• La ventola non si arresta anche se il funzionamento è interrotto. Contattare immediatamente il rivenditore locale per manutenzione/riparazione. La sostituzione o la installazione delle spine elettriche deve essere eseguita solo da personale autorizzato/qualicato. I cavi della rete elettrica sono colorati secondo il codice che segue: Terminali Rosso cavi fase neutrale terra colori (Standard IEC) blu verde-giallo marrone Nero Verde/giallo Il colore dei cavi può variare a seconda dello standard dei codici di una nazione. Il presente apparecchio deve avere la messa a terra per prevenire scosse o incendio. Evitare scosse togliendo la corrente nei seguenti casi: - Prima di pulire o eseguire la manutenzione. - Inutilizzo prolungato dell’apparecchio. - Attività anomala delle spie luminose. F568498 All.indb 33 2011-11-18 11:49:0534 TELECOMANDO CHECKERROR RESETRESET SELECT SET/CANCEL AIR CONDITIONER QUIET POWERFUL

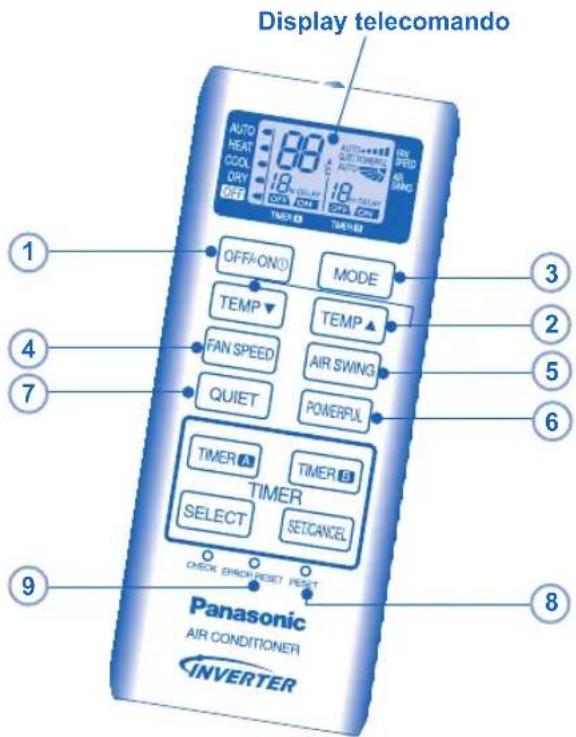

Premere il tasto del telecomando

• Si prega di notare l’indicazione di spegnimento (OFF) sul display del telecomando per evitare l’avvio/arresto accidentale dell’unità.

• Intervallo di selezione: 16°C ~ 30°C.

• L’utilizzo dell’unità entro la temperatura consigliata può determinare dei risparmi di energia. Modalità RISCALDAMENTO : 20°C ~ 24°C. Modalità RAFFREDDAMENTO : 26°C ~ 28°C. Modalità DEUMIDIFICAZIONE : 1°C ~ 2°C in meno della temperatura ambiente.

Modalità AUTO - Per la propria comodità

• Durante le seleziona l’indicatore di alimentazione lampeggia.

• L’unità seleziona la modalità di funzionamento secondo la temperatura interna di ingresso e la temperatura del telecomando. Modalità RISCALDAMENTO - Per godere dell’aria calda

• In modalità riscaldamento, ci può volere un pò di tempo perché l’unità si riscaldi. L’indicatore POWER (ALIMENTAZIONE) lampeggia durante il pre-riscaldamento. Modalità RAFFREDDAMENTO - Per godere dell’aria fresca

• Per risparmiare energia mentre il condizionatore è in modalità di raffreddamento, utilizzare delle tende per impedire l’ingresso di calore e della luce solare. Modalità DEUMIDIFICAZIONE - Per deumidicare l’ambiente

• La ventola dell’unità opera a bassa velocità, al ne di eseguire l’operazione di raffreddamento in maniera molto delicata.

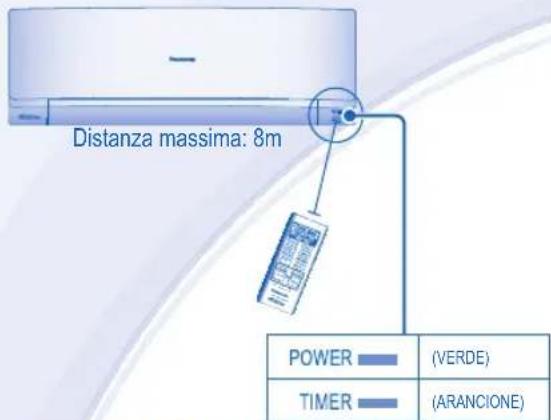

• Per la modalità automatica, la velocità della ventola interna viene regolata automaticamente in base alla modalità operativa. Distanza massima: 8m (VERDE) (ARANCIONE)

REGOLAZIONE DELLA DIREZIONE DEL FLUSSO

• In modalità COOL (FREDDO), se è impostata l’opzione AUTO, la griglia si sposta su/giù.

• In modalità HEAT (CALDO), se è impostata l’opzione AUTO, la griglia orizzontale per lo spostamento dell’aria si porta a una posizione predeterminata.

• Questa impostazione consente di raggiungere rapidamente la temperatura impostata desiderata.

• Questa impostazione garantisce un ambiente silenzioso riducendo il rumore del usso dell’aria.

• Il funzionamento POTENTE e quello SILENZIOSO non possono essere attivati contemporaneamente.

• Quando si desidera che l’apparecchio si accenda o spenga automaticamente.

TIMER SPEGNIMENTO RITARDATO

Per esempio, per spegnere il condizionatore d’aria 5 ore dopo. 1 Per selezionare il timer di spegnimento ritardato, premere una volta il tasto

2 Premere il tasto per selezionare il tempo di ritardo.

• Il timer di spegnimento può essere impostato solo mentre il condizionatore d’aria è in uso.

TIMER ACCENSIONE RITARDATA

Per esempio, per avviare il condizionatore d’aria 2 ore dopo. 1 Per selezionare il timer di accensione ritardata, premere una volta il tasto

2 Premere il tasto per selezionare il tempo di ritardo.

• Il timer di accensione può essere impostato solo mentre il condizionatore d’aria non è in uso.

TIMER SPEGNIMENTO E ACCENSIONE RITARDATI

Per esempio, per spegnere il condizionatore d’aria 3 ore dopo e riavviarlo 4 ore dopo. 1 Per selezionare il timer di spegnimento e accensione in ritardo, premere il tasto due volte ripetutamente.. 2 Premere il tasto per selezionare il tempo di ritardo per il timer di spegnimento. 3 Premere il tasto per selezionare il tempo di ritardo per il timer di accensione.

• Questa modalità di timer può essere impostata solo mentre il condizionatore d’aria è in uso.

TIMER ACCENSIONE E SPEGNIMENTO RITARDATI

Per esempio, per avviare il condizionatore d’aria 7 ore dopo e spegnerlo 10 ore dopo. 1 Per selezionare il timer di accensione e spegnimento in ritardo, premere il tasto due volte ripetutamente. 2 Premere il tasto per selezionare il tempo di ritardo per il timer di accensione. 3 Premere il tasto per selezionare il tempo di ritardo per il timer di spegnimento.

• Questa modalità di timer può essere impostata solo mentre il condizionatore d’aria non è in uso.

PER CONFERMARE LE IMPOSTAZIONI DEL TIMER

Premere il tasto una volta per attivare il funzionamento del timer che si avvierà quando viene raggiunta l’ora impostata.

PER ANNULLARE LE IMPOSTAZIONI DEL TIMER

Premere di nuovo il tasto per annullare il timer di accensione.

• La spia del timer dell’unità interna si accende durante il funzionamento del timer.

• Quando si imposta il timer di accensione, l’unità può avviarsi prima del tempo reale impostato per raggiungere in tempo la temperatura desiderata.

• Se si preme il tasto

durante il funzionamento con il timer impostato, le impostazioni del timer saranno annullate.

• Se il timer viene annullato manualmente per un’assenza di elettricità, è possibile ripristinare il timer nuovamente ripetendo le fasi suddette (quando l’elettricità è nuovamente presente). F568498 All.indb 35 2011-11-18 11:49:0836 ATTENZIONE

• Spegnere l’apparecchio prima di pulirlo.

• Non toccare l’aletta in alluminio, le parti afliate potrebbero causare lesioni.

• Asciugare l’apparecchio con un panno morbido e asciutto.

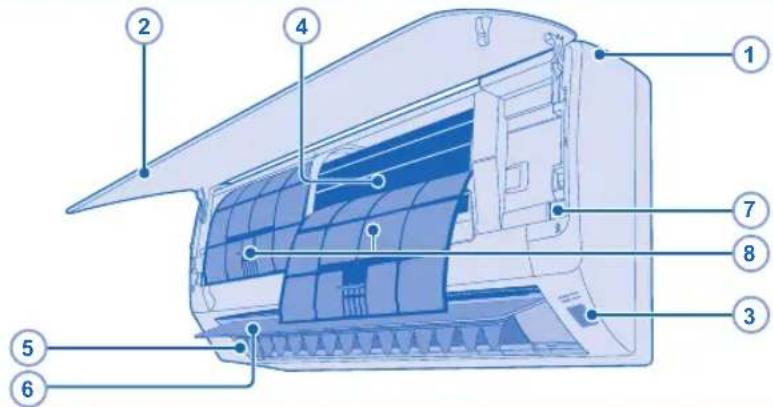

PANNELLO ANTERIORE Rimuovere il pannello anteriore

• Sollevare e tirare per rimuovere il pannello anteriore.

• Lavare delicatamente ed asciugare. Chiudere il pannello anteriore

• Premere sulle estremità del pannello anteriore per chiuderlo in modo sicuro.

ALETTA DI DIREZIONE ORIZZONTALE DEL

• Regolabili a mano. AVVERTENZA Fare attenzione a non mettere le dita nell’unità per evitare lesioni a causa della ventola di usso.

ALETTA DI DIREZIONE VERTICALE DEL

• Non regolare manualmente.

• Da utilizzare quando il telecomando è fuori posto o presenta anomalie. Azione Modalità Premere una volta. Automatico Premere e tenere premuto no a quando non si sente 1 bip, quindi rilasciare. Raffreddamento Tenere premuto no a che si sente un doppio bip, poi rilasciare. Riscaldamento Premere il tasto per spegnere.

• Pulire i ltri regolarmente.

• Lavare/risciacquare delicatamente i ltri con acqua al ne di evitare danni alla loro supercie.

• Asciugare accuratamente i ltri all’ombra, lontano da amme o dalla luce diretta del sole.

• Sostituire i ltri danneggiati.

• Non lavare l’apparecchio con benzene, solventi o polveri abrasive.

• Impiegare esclusivamente saponi o detergenti neutri per la casa ( pH7).

• Non usare acqua ad una temperatura superiore a 40°C.

• Per assicurare una performance ottimale dell’unità, pulizia e manutenzione devono essere eseguite a intervalli regolari. NOTA

• Se si usa un panno chimico per pulire l’unità, è necessario seguire le istruzioni del panno stesso. F568498 All.indb 36 2011-11-18 11:49:09ITALIANO

Le condizioni seguenti indicano un guasto. CONDIZIONE CAUSA Sembra che dall’unità interna fuoriesca della nebbia. ► • Effetto di condensa dovuto al processo di raffreddamento. Rumore di acqua durante il funzionamento. ► • Flusso del refrigerante all’interno dell’unità. L’ambiente ha un odore particolare. ► • Può essere dovuto a un odore di umido proveniente dai muri, ai tappeti, dai mobili o dagli indumenti presenti nella stanza. La ventola interna si arresta di tanto in tanto quando si imposta la modalità di regolazione automatica della velocità della ventola. ► • Ciò consente di eliminare gli odori circostanti. L’operazione è ritardata di qualche minuto dopo il riavvio. ► • Il ritardo è una protezione del compressore dell’apparecchio. Dall’unità esterna fuoriesce acqua/vapore. ► • Condensa o evaporazione nei condotti. L’unità funziona automaticamente quando l’alimentazione riprende dopo un’interruzione di elettricità. ► • È la funzione di riavvio automatico dell’unità. Il funzionamento si riavvia automaticamente secondo la precedente modalità di funzionamento e la direzione del usso dell’aria quando l’alimentazione riprende poiché il funzionamento non è interrotto dal telecomando. La ventola interna si arresta di tanto in tanto quando si imposta la modalità riscaldamento. ► • Funzionalità studiata per evitare un effetto di raffreddamento non intenzionale. L’indicatore POWER lampeggia prima che l’unità si accenda. ► • Si tratta di un passo preliminare in vista del funzionamento quando si imposta il timer di accensione. Rumori di urti durante il funzionamento. ► • I cambiamenti di temperatura causano l’espansione/ contrazione dell’unità. Eseguire i controlli seguenti prima di rivolgersi all’assistenza. CONDIZIONE CONTROLLARE La modalità di riscaldamento/raffreddamento non funziona in maniera efciente. ► • Impostare la temperatura corretta.

• Chiudere tutte le porte e nestre.

• Pulire o sostituire i ltri.

• Eliminare le eventuali ostruzioni alle bocchette di ingresso ed uscita dell’aria. Rumore durante il funzionamento. ► • Vericare che l’unità sia stata installata in maniera inclinata.

• Chiudere correttamente il pannello anteriore. Il telecomando non funziona. (Il display è oscurato oppure il segnale di trasmissione è debole.) ► • Inserire le batterie in maniera corretta.

• Sostituire le batterie quasi scariche. L’apparecchio non funziona. ► • Vericare se è si è attivato l’interruttore di circuito.

• Vericare se sono stati impostati i timer. L’unità non riceve il segnale dal telecomando. ► • Assicurarsi che il ricevitore non sia ostruito.

• Alcune luci uorescenti potrebbero interferire con il trasmettitore di segnale. Consultare un rivenditore autorizzato. L’unità si ferma e l’indicatore del timer lampeggia. Usare il telecomando per vedere il codice di errore.

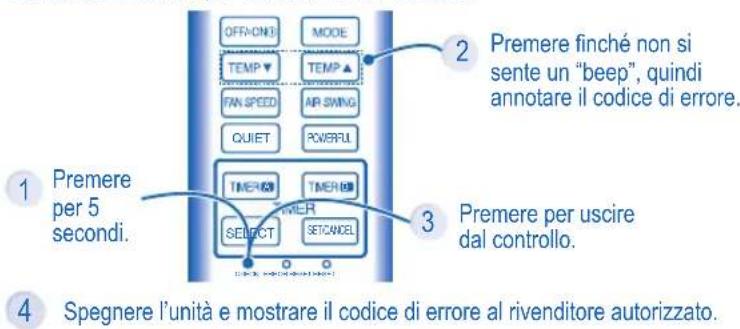

Premere per 5 secondi.

Premere per uscire dal controllo.

Premere nché non si sente un “beep”, quindi annotare il codice di errore. Nota:

• Per alcuni errori è possibile riavviare l’unità con una operazione limitata con 4 bip durante l’avvio.

Informazioni per gli utenti sulla raccolta e l’eliminazione di vecchie apparecchiature e batterie usate

Questi simboli sui prodotti, sull’imballaggio, e/o sulle documentazioni o manuali accompagnanti i prodotti indicano che i prodotti elettrici, elettronici e le batterie usate non devono essere buttati nei riuti domestici generici. Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti e batterie usate, vi preghiamo di portarli negli appositi punti di raccolta, secondo la legislazione vigente nel vostro Paese e le Direttive 2002/96/EC e 2006/66/EC. Smaltendo correttamente questi prodotti e le batterie, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull’ambiente che altrimenti potrebbero vericarsi in seguito ad un trattamento inappropriato dei riuti. Per ulteriori informazioni sulla raccolta e sul riciclaggio di vecchi prodotti e batterie, vi preghiamo di contattare il vostro comune, i vostri operatori per lo smaltimento dei riuti o il punto vendita dove avete acquistato gli articoli. Sono previste e potrebbero essere applicate sanzioni qualora questi riuti non siano stati smaltiti in modo corretto ed in accordo con la legislazione nazionale. Per utenti commerciali nell’Unione Europea Se desiderate eliminare apparecchiature elettriche ed elettroniche, vi preghiamo di contattare il vostro commerciante od il fornitore per maggiori informazioni. [Informazioni sullo smaltimento riuti in altri Paesi fuori dall’Unione Europea] Questi simboli sono validi solo all’interno dell’Unione Europea. Se desiderate smaltire questi articoli, vi preghiamo di contattare le autorità locali od il rivenditore ed informarvi sulle modalità per un corretto smaltimento. Nota per il simbolo delle batterie (esempio con simbolo chimico riportato sotto il simbolo principale): Questo simbolo può essere usato in combinazione con un simbolo chimico; in questo caso è conforme ai requisiti indicati dalla Direttiva per il prodotto chimico in questione. Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten und benutzten Batterien

• Nessuna ostruzione alle bocchette di ingresso ed uscita dell’aria.

• Usare il tasto OFF/ON automatico per selezionare la funzione di raffreddamento/riscaldamento dopo 15 minuti dal funzionamento, è normale avere la seguente differenza di temperatura tra le bocchette di entrata e di uscita dell’aria: Raffreddamento: ≥ 8°C Riscaldamento: ≥ 14°C FUNZIONAMENTO ANOMALO TOGLIERE LA CORRENTE, quindi consultare un rivenditore autorizzato in base alle seguenti condizioni:

• Durante il funzionamento si sentono rumori anomali.

• Penetrazione di acqua o di corpi estranei nel telecomando.

• L’unità interna perde acqua.

• L’interruttore salvavita scatta frequentemente.

• Il cavo di alimentazione su surriscalda in modo anomalo.

Funzionamento anomalo di interruttori o pulsanti.

La spia del timer lampeggia e l’unità non può essere azionata.

PRIMA DI LUNGHI PERIODI DI INATTIVITÀ

• Attiva la funzione di Riscaldamento per 2-3 ore per rimuovere completamente l’umidità rimasta nelle parti interne, in modo da evitare la formazione di muffa.

• Spegnere l’apparecchio.

• Togliere le batterie dal telecomando.
