MANUAL DE USUARIO CSYE12MKE PANASONIC

OFF/ON Start/stop the operation. Inicie/detenga el funcionamiento.

Preparación Del Mando A Distancia

Insert AAA or R03 batteries (can be used ~ 1 year) • Inserte pilas AAA o R03 (puede ser usado ~ 1 año)

Utilice este aparato de aire acondicionado dentro del siguiente intervalo de temperaturas Temperatura (°C) Interior Exterior

• WBT: Temperatura en húmedo AVISO: • Este modelo no está preparado para un funcionamiento continuo durante 24 horas en modo de calefacción bajo -5°C. Cuando la temperatura exterior sea inferior a -5°C y utilice este modelo fuera de las condiciones de arriba, la unidad exterior se podría congelar y parar el funcionamiento para control de protección. 01 F568498_EN_CS4.indd 5 2012-2-23 9:18:306 BETRIEBSBEREICHE Verwenden Sie dieses Klimagerät in folgenden Temperaturbereichen Temperatur (°C) Innen Außen *TK *FK *TK *FK KÜHLEN Maximum 32 23 43 26 Minimum 16 11 16 11 HEIZEN Maximum

Para evitar lesiones personales, lesiones a terceros, o daños materiales, cumpla lo siguiente. El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasica con las indicaciones siguientes: ADVERTENCIA Esta indicación advierte del posible peligro de muerte o de daños graves. PRECAUCIÓN Esta indicación advierte de los posibles daños o desperfectos materiales. Las instrucciones que deben seguirse están clasicadas mediante los siguientes símbolos: Este símbolo denota una acción que está PROHIBIDA. Estos símbolos denotan acciones que son OBLIGATORIAS. ADVERTENCIA

UNIDAD INTERIOR Y UNIDAD EXTERIOR

Este aparato no debe ser utilizado por personas (incluyendo niños) con discapacidades mentales, sensoriales o físicas, o falta de experiencia y conocimiento, a menos que hayan recibido formación o supervisión en relación al uso del aparato por una persona responsable por su seguridad. Los niños deberían estar supervisados para asegurar que no juegan con el aparato. Consulte a un distribuidor autorizado o especialista para limpiar las piezas internas, reparar, instalar, retirar y reinstalar la unidad. Una instalación y uso incorrectos provocarán fugas, descargas eléctricas o incendios. No instale la unidad en ambientes potencialmente explosivos o inamables. En caso contrario, podría provocar accidentes de incendios. No introduzca los dedos u otros objetos en la unidad exterior o interior del aire acondicionado, ya que las partes rotatorias podrían provocarle lesiones. No toque la unidad exterior durante un relámpago, ya que podría causar una descarga eléctrica. No se exponga directamente al aire frío por un periodo prolongado de tiempo, así evitará el enfriamiento excesivo. No se siente o pare sobre la unidad, se podría caer accidentalmente.

No permita que bebés y niños pequeños jueguen con el mando a distancia para evitar que ingieran accidentalmente las pilas.

No utilice un cable modicado, unido con otro, un cable de extensión o un cable no especicado para evitar sobrecalentamiento e incendios. Para prevenir sobrecalentamiento, incendios o descargas eléctricas:

• No comparta un único enchufe con otros equipos.

• No utilice el equipo con las manos húmedas.

• No incline el cable del suministro eléctrico.

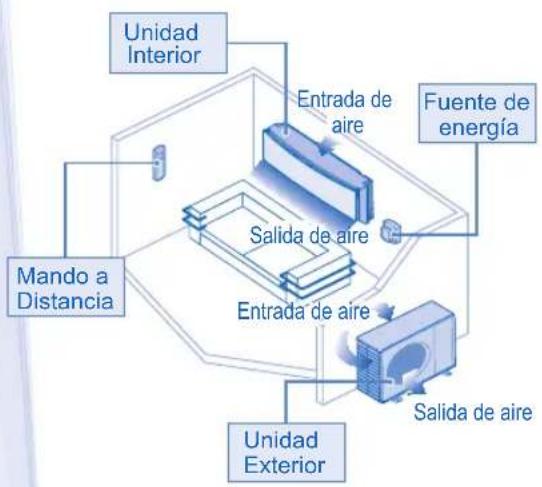

• No encienda ni detenga el equipo enchufando o desenchufando el cable de alimentación. Entrada de aire Salida de aire Salida de aire Entrada de aire Mando a Distancia Fuente de energía Unidad Interior Unidad Exterior 03 F568498_SP_CS4.indd 20 2011-11-18 13:34:23ESPAÑOL

No limpie la unidad interior con agua, benceno, disolvente o limpiador en polvo, para evitar daño o corrosión en la unidad. No lo utilice para la conservación de equipos, alimentos, animales, plantas, material gráco u otros objetos. Esto puede provocar el deterioro de la calidad, etc. No utilice ningún equipo combustible delante de la salida de aire pare evitar que se propague un incendio. No exponga directamente a las plantas o mascotas a las corrientes de aire, para evitar daños, etc. No tocar las partes de aluminio angulosas, pueden causar daños. No encienda la unidad cuando encere el suelo. Después de encerar, airee la habitación correctamente antes de usar la unidad. No instale la unidad en áreas aceitosas y llenas de humo, para prevenir que la unidad se dañe. No desmonte la unidad para limpiarla, así evitará daños. Cuando limpie la unidad, no pase sobre un banco inestable, así evitará daños. No coloque un vaso o recipiente con agua en la unidad. El agua puede entrar en la unidad y degradar el aislamiento, lo cual puede provocar una descarga eléctrica. No deje la ventana abierta durante la operación en modo Frío/Seco, para prevenir la ltración de agua. Asegúrese de que el tubo de drenaje esté conectado correctamente y mantenga el drenaje libre de surcos y contenedores, o no lo sumerja en agua, para prevenir la ltración de ésta. Después de utilizar por un largo periodo, o de utilizar con cualquier equipo inamable, ventile el área periódicamente. Después de un largo periodo de uso, asegúrese de que la ranura de instalación no se encuentre deteriorada, para evitar que la unidad se caiga.

No utilice pilas recargables (Ni-Cd). Podría dañar el control remoto. Para prevenir una función inadecuada o daño en el control remoto:

Extraiga las pilas si el equipo no va a ser utilizado durante un periodo prolongado de tiempo.

• Es necesario insertar las pilas según la polaridad indicada.

No tire el cable para desconectar el enchufe, así evitará una descarga eléctrica. ADVERTENCIA

Para evitar riesgos, si el cable de alimentación está dañado y es necesario cambiarlo, deberá hacerlo el fabricante, un representante del servicio técnico o una persona cualicada. Se recomienda altamente instalarlo con un disyuntor de fuga a tierra (ELCB) o un dispositivo residual actual (RCD) para evitar descargas eléctricas o incendios. Para prevenir sobrecalentamiento, incendios o descargas eléctricas:

• Enchufe el cable de alimentación adecuadamente.

• El polvo del enchufe debe limpiarse continuamente con un paño seco. Ya no utilice el producto si se presenta alguna anomalía/falla, y desconecte el enchufe o apague el interruptor de alimentación e interruptor. (Riesgo de humo/incendio/descarga eléctrica) Ejemplos de anomalías/fallas

• Activación frecuente del ELCB.

• Ruido o vibración anormales de la unidad.

• Filtración de agua desde la unidad interior.

• Calentamiento inusual del cable o enchufe.

• La velocidad del ventilador no puede controlarse.

• La unidad deja de funcionar inmediatamente, incluso si se enciende para su operación.

• El ventilador no se detiene, incluso si la operación se suspende. Contáctese inmediatamente con su distribuidor local, para mantención/reparación. Sólo personal autorizado/cualicado debe reemplazar o instalar los enchufes. Los cables de la red de distribución eléctrica tienen colores, de acuerdo al siguiente código. Terminales Rojo cables masa neutro tierra colores (Estándar IEC) azul verde-amarillo marrón NegroVerde/Amarillo Los colores de los cables pueden variar de acuerdo al código estándar de cada país. Este equipo deberá conectarse a tierra para evitar descargas eléctricas o incendios. Evite descargas eléctricas desconectando la alimentación eléctrica cuando: - Antes de limpiarlo o repararlo. - Largo periodo en desuso. - Tormentas eléctricas especialmente violentas. F568498 All.indb 21 2011-11-18 11:48:5022

Pulse el botón del control remoto

• Por favor esté al tanto de la indicación OFF en la pantalla del mando a distancia para impedir que la unidad comience o se detenga incorrectamente.

• Rango de selección: 16°C ~ 30°C.

• El funcionamiento de la unidad dentro de la temperatura recomendada podría resultar en el ahorro de energía. Modo CALOR : 20°C ~ 24°C. Modo FRÍO : 26˚C ~ 28˚C. Modo DESHUMIDIFICACIÓN : 1°C ~ 2°C menos que la temperatura ambiente.

SELECCIONAR MODO DE OPERACIÓN

Modo AUTOMÁTICO - Para su comodidad

• Durante la selección del modo de funcionamiento el indicador de encendido parpadea.

• La unidad selecciona el modo de operación de acuerdo con la temperatura interna y con la temperatura del control remoto. Modo CALOR - Para disfrutar de aire caliente

• En modo calor, puede pasar un rato hasta que el equipo se caliente. El indicador POWER (ENCENDIDO) parpadea durante el precalentamiento. Modo FRÍO - Para disfrutar de aire frío

• Use cortinas para proteger de luz solar y el calor exterior y así reducir el consumo eléctrico durante el modo de frío. Modo DESHUMIDIFICACIÓN - Para deshumidicar el ambiente

• La unidad funciona en la velocidad de ventilador bajo para proporcionar una agradable refrigeración.

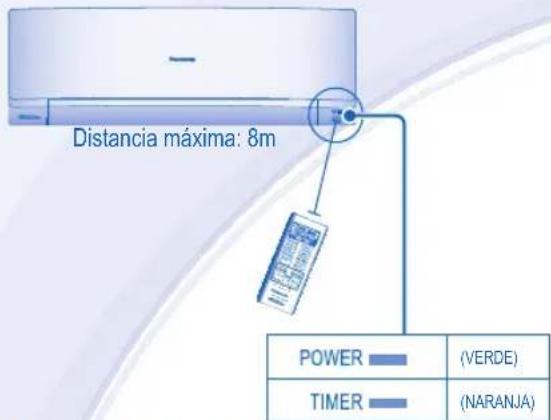

• Para AUTO (automático), la velocidad de ventilador de interior es ajustada automáticamente según el modo de operación. Distancia máxima: 8m (VERDE) (NARANJA)

PARA REGULAR LA DIRECCIÓN DE LA CORRIENTE DE AIRE (5 OPCIONES) AIR SWING

• Mantiene la habitación ventilada.

• En los modos COOL (FRÍO), si se selecciona AUTO, las palas se moverán de arriba a abajo automáticamente.

• En el modo CALOR, si AUTOMÁTICO está activado, la rejilla horizontal se ja a una posición determinada.

• Esta conguración permite que la temperatura deseada se alcance rápidamente.

PARA DISFRUTAR DE UN AMBIENTE

• Esta conguración proporciona un ambiente silencioso reduciendo el ruido de la salida de aire.

• Los modos POWERFUL y QUIET no pueden activarse simultáneamente.

NO UTILIZADO EN FUNCIONES NORMALES

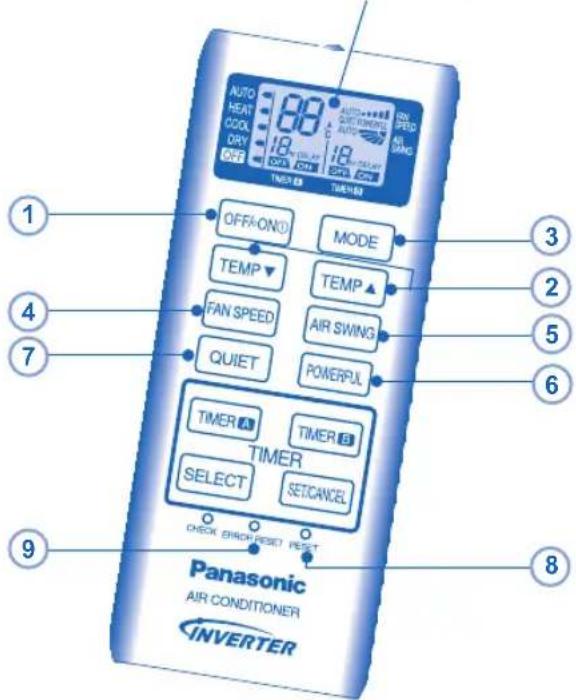

Pantalla del mando a distancia

PARA ESTABLECER EL TEMPORIZADOR

(CONFIGURACIÓN DEL TEMPORIZADOR

• Cuando desea que el equipo se encienda o apague automáticamente.

TEMPORIZADOR DE APAGADO

Por ejemplo, para apagar el equipo 5 horas después. 1 Para seleccionar el temporizador de apagado, pulse el botón una vez. 2 Pulse el botón para programar una hora.

• El temporizador de apagado sólo puede establecerse cuando el equipo está en funcionamiento.

TEMPORIZADOR DE ENCENDIDO

Por ejemplo, para encender el equipo 2 horas después. 1 Para seleccionar el temporizador de encendido, pulse el botón una vez. 2 Pulse el botón para programar una hora.

• El temporizador de encendido sólo puede establecerse cuando el equipo no está en funcionamiento.

TEMPORIZADOR DE APAGADO Y ENCENDIDO

Por ejemplo, para apagar el equipo 3 horas después y encenderlo 4 horas después. 1 Para seleccionar los temporizadores de retardo de OFF (APAGADO) y ON (ENCENDIDO), pulse el botón dos veces. 2 Pulse el botón para programar la hora de APAGADO. 3 Pulse el botón para programar la hora de ENCENDIDO.

• Este temporizador de encendido sólo puede establecerse cuando el equipo está en funcionamiento.

TEMPORIZADOR DE ENCENDIDO Y APAGADO

Por ejemplo, para encender el equipo 7 horas después y apagarlo 10 horas después. 1 Para seleccionar los temporizadores de retardo de ON (ENCENDIDO) y OFF (APAGADO), pulse el botón dos veces. 2 Pulse el botón para programar la hora de ENCENDIDO. 3 Pulse el botón para programar la hora de APAGADO.

• Este temporizador de encendido sólo puede establecerse cuando el equipo no está en funcionamiento.

PARA CONFIRMAR LA CONFIGURACIÓN DE

TEMPORIZADO Pulse el botón una vez para activar el funcionamiento de temporizado que empezará cuando el tiempo establecido se alcance.

PARA CANCELAR LA CONFIGURACIÓN DE

TEMPORIZADO Pulse el botón otra vez para cancelar el funcionamiento temporizado.

• El indicador de temporizador de la unidad interior se encenderá durante el funcionamiento temporizado.

• Cuando el temporizador de encendido esté congurado, la unidad podría comenzar a funcionar antes de la hora congurada para lograr la temperatura deseada a tiempo.

durante el funcionamiento temporizado, el temporizador será cancelado.

• Si el temporizador se cancela manualmente o debido a un corte de energía, puede restablecerlo repitiendo los pasos descritos arriba (una vez se restablezca la alimentación). F568498 All.indb 23 2011-11-18 11:48:5324

• Apague la unidad antes de limpiarla.

• No toque la las partes angulosas de aluminio pueden causar heridas. PRECAUCIÓN

• Limpie la unidad suavemente con un paño suave y seco.

• Lávelo con cuidado y séquelo. Cierre el panel frontal

• Pulse hacia abajo los dos extremos del panel frontal para cerrarlo herméticamente.

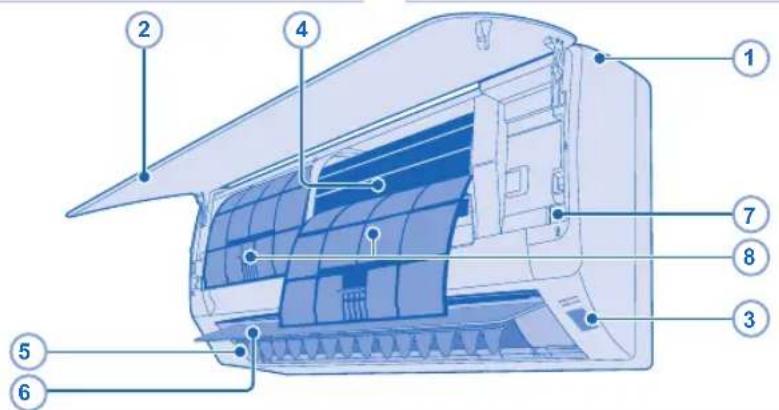

REJILLA DE DIRECCIÓN DE CORRIENTE DE AIRE HORIZONTAL

• Manualmente ajustable. ATENCIÓN Tenga cuidado de no insertar los dedos en la unidad para evitar heridas causadas por el ventilador.

REJILLA DE DIRECCIÓN DE CORRIENTE DE AIRE VERTICAL

• No lo ajuste manualmente.

BOTÓN DE ENCENDIDO/APAGADO

AUTOMÁTICO (AUTO OFF/ON)

• Utilizado cuando el mando a distancia está extraviado o funciona mal. Acción Modo Pulsar una vez. Funcionamiento automático Presione y mantenga hasta que escuche un pitido, luego suéltelo. Enfriamiento Pulsar y mantener presionado hasta que suenen dos pitidos, después soltar. Calentamiento Presione el botón para apagar.

• Limpie los ltros regularmente.

• Lave/enjuague los ltros con agua, con cuidado para evitar dañar la supercie del mismo.

• Secar minuciosamente los ltros a la sombra, lejos del fuego o la luz solar directa.

• Reemplace los ltros dañados.

INSTRUCCIONES DE LAVADO INDICACIONES

• No utilice benceno, disolvente o limpiador en polvo.

• Utilice sólo jabones ( pH7) o detergentes domésticos neutros.

• No utilice agua con una temperatura superior a 40°C.

• Para garantizar un rendimiento óptimo de la unidad, el mantenimiento de la limpieza se debe realizar en intervalos regulares. NOTA

• Si se emplean paños químicos para limpiar el equipo, debe seguir las instrucciones de dicho paño. F568498 All.indb 24 2011-11-18 11:48:54ESPAÑOL

LOCALIZACIÓN DE AVERÍAS

Las siguientes señales no indican un mal funcionamiento.

Sale neblina de la unidad interior. ► • Efecto de condensación producido durante el proceso de enfriamiento. Se escucha un sonido similar a agua uyendo durante el funcionamiento. ► • Flujo del refrigerante en el interior de la unidad. Hay un olor extraño en la habitación. ► • Puede ocurrir debido al olor a humedad producido por las paredes, las alfombras, los muebles o las telas de la habitación. El ventilador interior se para de vez en cuando con la velocidad del ventilador automática. ► • Con esto se eliminan los malos olores del ambiente. El aparato tarda varios minutos en funcionar tras volver a encenderlo. ► • El retraso responde a un dispositivo de protección del compresor de la unidad. La unidad exterior emite agua o vapor. ► • Se produce condensación o evaporación en los tubos. El equipo funciona automáticamente cuando la alimentación se restablece tras un fallo de corriente. ► • Es la función de reanudación automática del equipo. El funcionamiento se restablecerá en el mismo modo y dirección de aire en que se encontraba anteriormente cuando se restablece la corriente ya que el funcionamiento no se ha detenido mediante el mando a distancia. El ventilador interior se para de vez en cuando durante la función de calentamiento. ► • Para evitar un efecto de enfriamiento indeseado. El indicador de encendido parpadea antes de encender la unidad. ► • Se trata de un paso preliminar para preparar el funcionamiento cuando se ha ajustado el temporizador de encendido. Sonido seco (de chasquido) durante el funcionamiento. ► • Los cambios de temperatura causan la expansión/ contracción de la unidad. Compruebe lo siguiente antes de llamar a un técnico.

Las funciones calor/frío no funcionan ecientemente. ► • Programe la temperatura correctamente.

• Cierre todas las puertas y ventanas.

• Limpie o sustituya los ltros.

• Limpie cualquier obstrucción en la entrada y salida de aire. Funcionamiento ruidoso. ► • Compruebe si la unidad ha sido instalada en una inclinación.

• Cierre el panel delantero correctamente. El mando a distancia no funciona. (La pantalla está oscura o la señal de transmisión es débil.) ► • Inserte las baterías correctamente.

• Reemplace las baterías débiles. La unidad no funciona. ► • Compruebe si el disyuntor está activado.

• Compruebe si los temporizadores han sido programados. La unidad no recibe la señal del mando a distancia. ► • Asegúrese de que el receptor no esté obstruido.

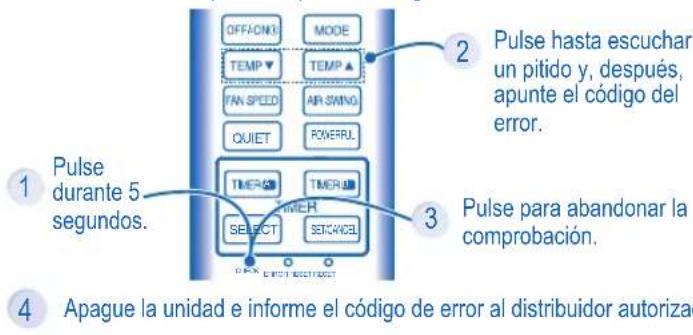

• Ciertas luces uorescentes puede interferir con el transmisor de señal. Consulte con un distribuidor autorizado. La unidad se detiene y el indicador de tiempo parpadea. Use el control remoto para recuperar el código de error.

Pulse para abandonar la comprobación.

Pulse hasta escuchar un pitido y, después, apunte el código del error. Nota:

• Para cierto error, puede reiniciar la unidad con el funcionamiento limitado con 4 pitidos durante el inicio de la operación.

PARA DESFRUTAR DE UM AMBIENTE SILENCIOSO

Estos símbolos en los productos, embalajes y/o documentos adjuntos, signican que los aparatos eléctricos y electrónicos y las baterías no deberían ser mezclados con los desechos domésticos. Para el tratamiento apropiado, la recuperación y el reciclado de aparatos viejos y baterías usadas, por favor, observe las normas de recolección aplicables, de acuerdo a su legislación nacional y a las Directivas 2002/96/CE y 2006/66/CE. Al desechar estos aparatos y baterías correctamente, Usted estará ayudando a preservar recursos valiosos y a prevenir cualquier potencial efecto negativo sobre la salud de la humanidad y el medio ambiente que, de lo contrario, podría surgir de un manejo inapropiado de los residuos. Para mayor información sobre la recolección y el reciclado de aparatos y baterías viejas, por favor, contacte con su comunidad local, su servicio de eliminación de residuos o al comercio donde adquirió estos aparatos. Podrán aplicarse penas por la eliminación incorrecta de estos residuos, de acuerdo a la legislación nacional. Para usuarios empresariales en la Unión Europea Si usted desea desechar aparatos eléctricos y electrónicos, por favor contacte con su distribuidor o proveedor a n de obtener mayor información. [Informacion sobre la Eliminación en otros Países fuera de la Unión Europea] Estos símbolos sólo son válidos dentro de la Unión Europea. Si desea desechar estos objetos, por favor contacte con sus autoridades locales o distribuidor y consulte por el método correcto de eliminación. Nota sobre el símbolo de la bateria (abajo, dos ejemplos de símbolos): Este símbolo puede ser usado en combinación con un símbolo químico. En este caso, el mismo cumple con los requerimientos establecidos por la Directiva para los productos químicos involucrados. F568498 All.indb 62 2011-11-18 11:48:1962

• Verique las pilas del mando a distancia.

• Compruebe que las tomas de entrada y salida de las rejillas de ventilación no estén obstruidas.

• Use el botón Auto OFF/ON (apagado/encendido automático) para seleccionar el funcionamiento de Refrigeración/ Calefacción. Después de 15 minutos de funcionamiento, es normal tener la siguiente diferencia de temperatura entre la ventilación del aire que ingresa y el aire que sale: Enfriamiento: ≥ 8°C Calentamiento: ≥ 14°C

NO UTILICE LA UNIDAD SI

APAGUE EL SUMINISTRO DE ENERGÍA y luego consulte con el distribuidor autorizado bajo las siguientes condiciones:

• Si escucha ruidos extraños durante el funcionamiento.

• Si entra agua o elementos extraños en el mando a distancia.

• Si hay escapes de agua de la unidad interior.

Si el interruptor del circuito salta frecuentemente.

El cable de alimentación está demasiado caliente.

• Los interruptores o los botones no funcionan correctamente.

• El indicador de temporizado parpadea y el equipo no funciona. SI NO SE VA A UTILIZAR LA UNIDAD DURANTE UN

PERIODO PROLONGADO DE TIEMPO

• Active el modo CALOR durante 2~3 horas para retirar totalmente la humedad restante en las piezas internas para evitar que se origine moho.
