MANUAL DE UTILIZADOR CSYE12MKE PANASONIC

CONDICIONES DE FUNCIONAMIENTO

CONDIÇÃO DE FUNCIONAMENTO

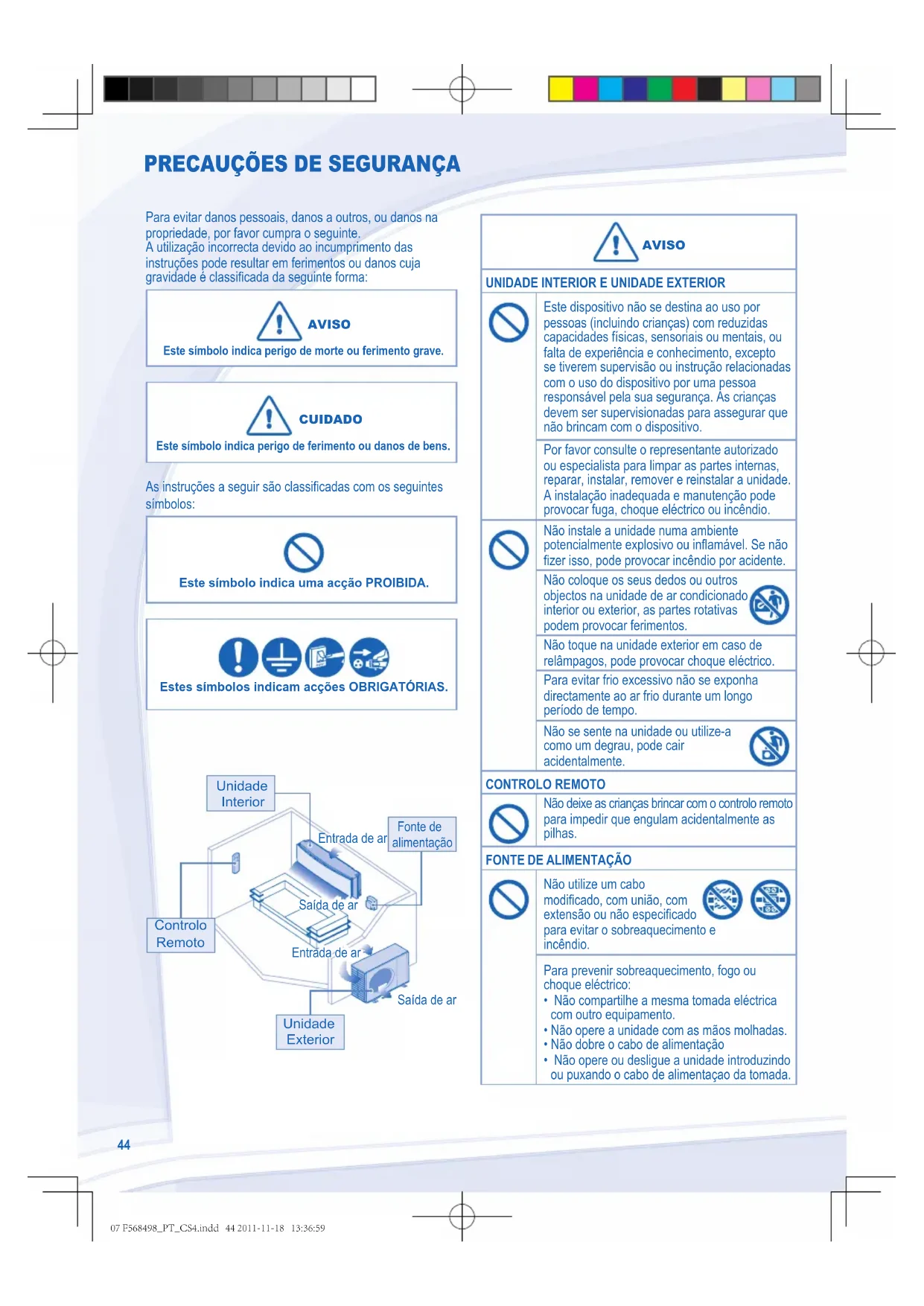

Para evitar danos pessoais, danos a outros, ou danos na propriedade, por favor cumpra o seguinte. A utilização incorrecta devido ao incumprimento das instruções pode resultar em ferimentos ou danos cuja gravidade é classicada da seguinte forma: AVISO Este símbolo indica perigo de morte ou ferimento grave. CUIDADO Este símbolo indica perigo de ferimento ou danos de bens. As instruções a seguir são classicadas com os seguintes símbolos: Este símbolo indica uma acção PROIBIDA. Estes símbolos indicam acções OBRIGATÓRIAS. AVISO

UNIDADE INTERIOR E UNIDADE EXTERIOR

Este dispositivo não se destina ao uso por pessoas (incluindo crianças) com reduzidas capacidades físicas, sensoriais ou mentais, ou falta de experiência e conhecimento, excepto se tiverem supervisão ou instrução relacionadas com o uso do dispositivo por uma pessoa responsável pela sua segurança. As crianças devem ser supervisionadas para assegurar que não brincam com o dispositivo. Por favor consulte o representante autorizado ou especialista para limpar as partes internas, reparar, instalar, remover e reinstalar a unidade. A instalação inadequada e manutenção pode provocar fuga, choque eléctrico ou incêndio. Não instale a unidade numa ambiente potencialmente explosivo ou inamável. Se não zer isso, pode provocar incêndio por acidente. Não coloque os seus dedos ou outros objectos na unidade de ar condicionado interior ou exterior, as partes rotativas podem provocar ferimentos. Não toque na unidade exterior em caso de relâmpagos, pode provocar choque eléctrico. Para evitar frio excessivo não se exponha directamente ao ar frio durante um longo período de tempo. Não se sente na unidade ou utilize-a como um degrau, pode cair acidentalmente. CONTROLO REMOTO Não deixe as crianças brincar com o controlo remoto para impedir que engulam acidentalmente as pilhas.

FONTE DE ALIMENTAÇÃO

Não utilize um cabo modicado, com união, com extensão ou não especicado para evitar o sobreaquecimento e incêndio. Para prevenir sobreaquecimento, fogo ou choque eléctrico:

• Não compartilhe a mesma tomada eléctrica com outro equipamento.

• Não opere a unidade com as mãos molhadas.

• Não dobre o cabo de alimentação

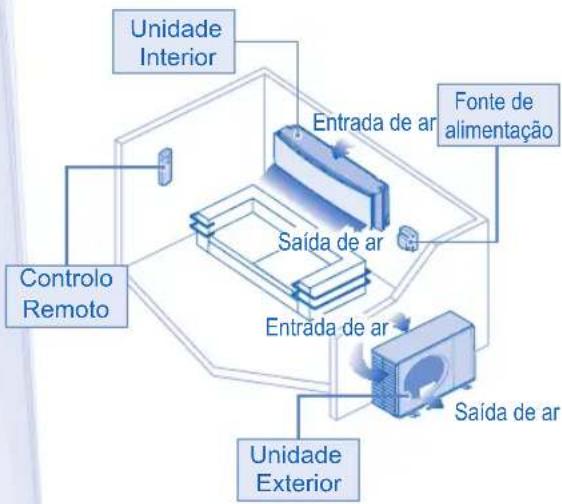

• Não opere ou desligue a unidade introduzindo ou puxando o cabo de alimentaçao da tomada. Entrada de ar Saída de ar Saída de ar Entrada de ar Controlo Remoto Fonte de alimentação Unidade Interior Unidade Exterior 07 F568498_PT_CS4.indd 44 2011-11-18 13:36:59PORTUGUÊS

Para evitar danos ou corrosão da unidade não lave a unidade interior com água, benzina, diluente ou pó áspero. Não utilize o aparelho para a preservação de determinados equipamentos, comida, animais, plantas, arte ou outros objectos. Isso poderá conduzir à deterioração de qualidades, etc. Não utilize nenhum equipamento de combustão em frente à saída de ar para evitar a propagação de incêndio. Para evitar ferimentos, etc., não exponha plantas ou animais domésticos directamente à saída de ar. Não toque na rebarba de alumínio aada, as peças aadas podem provocar lesões. Não ligue (ON) a unidade interior quando encera o chão. Após encerar, areje a divisão adequadamente antes de colocar a unidade a funcionar. Para prevenir danos na unidade não instalar a unidade em áreas com óleos e fumos. Para evitar ferimentos não desmonte a unidade para limpeza. Para evitar ferimentos não pise uma superfície instável enquanto limpa a unidade. Não coloque vasos ou recipiente de água na unidade. A água pode penetrar na unidade e prejudicar o isolamento. Isso pode causar um choque eléctrico. Para prevenir fugas de água não deixe a janela aberta durante o funcionamento dos modos Frio/Secar. Para prevenir fugas de água certique-se que o tubo de drenagem está ligado adequadamente e mantenha a saída da drenagem livre de calhas e recipientes e não a imerja em água. Após longo período de utilização ou com qualquer equipamento que use combustível, é necessário ventilar o quarto regularmente. Após longo período de uso, certique-se que a armação da instalação não está deteriorada para evitar que a unidade caia. CONTROLO REMOTO Não utilize pilhas recarregáveis (Ni-Cd). Pode danicar o controlo remoto. Para prevenir mau funcionamento ou danos do controlo remoto:

• Remova as pilhas se nào for usar a unidade por um longo período de tempo.

• Introduza pilhas novas do mesmo tipo seguindo as indicações de polaridade indicadas.

FONTE DE ALIMENTAÇÃO

Para prevenir choques eléctricos não puxe o cabo para desligar da tomada. AVISO

FONTE DE ALIMENTAÇÃO

Se o cabo de alimentação estiver danicado, terá de ser substituído pelo fabricante, agente de assistência ou técnico qualicado para evitar situações de perigo. É fortemente recomendada a instalação do Disjuntor com fuga à terra (ELCB) ou um Dispositivo de Corrente Residual (RCD) para evitar choque eléctrico ou incêndio. Para prevenir sobreaquecimento, fogo ou choque eléctrico:

• Introduza o cabo de alimentação correctamente.

• O pó da tomada deve ser limpo periodicamente com um pano seco. Não utilize o produto quando ocorrer alguma anomalia/falha e desligue o cabo de alimentação ou desligue o interruptor ou o disjuntor. (Risco de fumo/fogo/choque eléctrico) Exemplos de anomalias/falhas

• Se ELCB dá problemas frequentemente.

• Se sentir o cheiro a queimado.

• Se ouvir barulho anormal ou vibração da unidade.

• Se sair água da unidade interior.

• Se o cabo de alimentação ou a tomada carem anormalmente quentes.

• Se não conseguir controlar a velocidade da ventoinha.

• Se a unidade deixar de funcionar imediatamente, ainda que ligada.

• Se a ventoinha não parar, ainda que desligada. Contacte imediatamente o seu fornecedor local para manutenção/reparação. A substituição ou a instalação de tomadas deverá ser efectuada apenas por pessoal autorizado/qualicado. Os os do cabo de alimentação são coloridos, de acordo com o seguinte código: Terminais Vermelho Fios vivo neutro terra Cores (Padrão CEI) azul verde-amarelo Marrom PretoVerde/Amarelo Cores de os podem variar-se dependente do padrão de cores de o de cada país. Este equipamento deve ter ligação terra para evitar choque eléctrico ou incêndio. Evitar choque eléctrico ao desligar a fonte de alimentação quando: - Antes da limpeza ou manutenção. - Não utilização prolongada. - Forte actividade de relâmpagos fora do normal. F568498 All.indb 45 2011-11-18 11:49:2146 CONTROLO REMOTO CHECKERROR RESETRESET SELECT SET/CANCEL AIR CONDITIONER QUIET POWERFUL

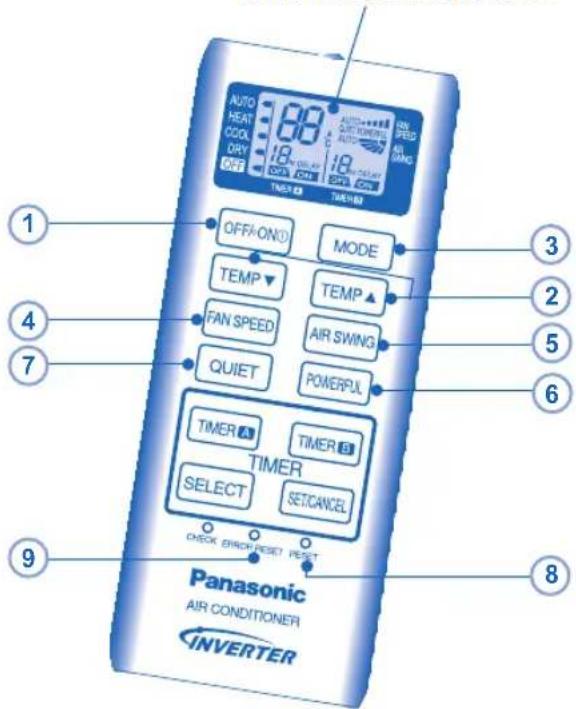

Prima o botão do controlo remoto

• Por favor tenha atenção à indicação de desligado (OFF) no visor do controlo remoto, para evitar que a unidade inicie/pare inapropriadamente.

• Selecção de alcance: 16°C ~ 30°C.

• Funcionar com a unidade dentro da temperatura recomendada poderá poupar energia. Modo de AQUECIMENTO : 20°C ~ 24°C. Modo de ARREFECIMENTO : 26°C ~ 28°C. Modo SECO : 1°C ~ 2°C abaixo da temperatura ambiente.

PARA SELECCIONAR O MODO DE OPERAÇÃO Mode AUTOMÁTICO - Para sua conveniência

• Durante a selecção do modo de funcionamento o indicador de potência pisca.

• A unidade selecciona o modo de funcionamento de acordo com a temperatura do interior e com a temperatura do controlo remoto. Mode de AQUECIMENTO - Para desfrutar de ar quente

• No modo de calor, a unidade pode demorar um pouco a aquecer. O indicador de POWER (energia) pisca durante o pré-aquecimento. Mode de ARREFECIMENTO - Para desfrutar de ar fresco

• Utilize cortinas para evitar a luz solar e o calor exterior, para reduzir o consumo de energia durante o modo frio. Mode SECO - Para desumidicar o ambiente

• A unidade opera a uma velocidade baixa da ventoinha para dar uma refrigeração suave.

SELECIONAR VELOCIDADE DO VENTILADOR

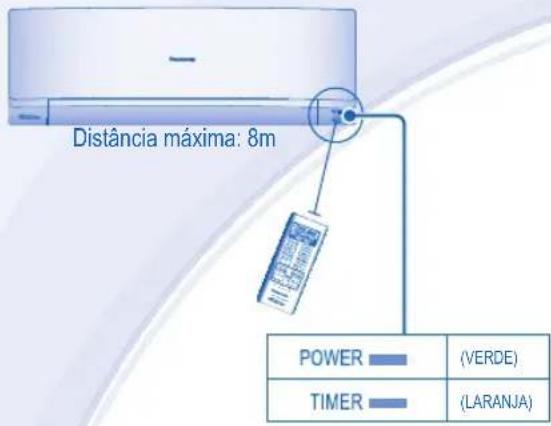

• Para AUTO, a velocidade da ventoinha interior é ajustada automaticamente de acordo com o modo de operação. Distância máxima: 8m (VERDE) (LARANJA)

• Mantém a ventilação da sala.

• No modo COOL (FRIO), se estiver denido AUTO, a alavanca balança cima/para baixo automaticamente.

• No modo HEAT (CALOR), se estiver denido AUTO, a alavanca horizontal xa-se numa posição predeterminada.

• Esta programação permite alcançar rapidamente a temperatura desejada.

• Esta programação fornece um abiente silecioso reduzindo o barulho da saída de ar.

• Os modos POWERFUL e QUIET não podem ser activados ao mesmo tempo.

CONFIGURAÇÕES PADRÃO DO CONTROLO

(CONFIGURAÇÃO DE TEMPORIZADOR DE 12 HORAS)

• Quando quer ligar (ON) ou desligar (OFF) a unidade de ar condicionado automaticamente.

PROGRAMAR O TEMPORIZADOR DE

DESLIGAMENTO DIFERIDO Por exemplo, para desligar automaticamente o aparelho daí a 5 horas. 1 Para escolher o desligamento diferido, pressione uma vez o botão

2 Pressione o botão para escolher a horas de desligamento.

• Este modo do temporizador só pode ser programado quando a unidade setiver a funcionar.

PROGRAMAR A LIGAÇÃO DIFERIDA

Por exemplo, para ligar automaticamente o aparelho dentro de duas horas. 1 Para seleccionar o Retardação do ON-TIMER, prima uma vez. 2 Pressione o botão para escolher a hora de ligação.

• Este modo do temporizador só pode ser programado quando a unidade não estiver a funcionar.

PROGRAMAR O DESLIGAMENTO (OFF) E A

LIGAÇÃO (ON) DIFERIDOS

Por exemplo, para desligar o aparelho 3 horas depois e ligá-lo quatro horas depois. 1 Para selecionar a Demora de Temporizador OFF (DESLIGADO) e ON (LIGADO), pressione o botão duas vezes. 2 Pressionar o botão para escolher a hora de desligamento (OFF). 3 Pressionar o botão para escolher a hora para a ligação (ON).

• Este modo do temporizador só pode ser programado quando a unidade estiver em funcionamento. PROGRAMAR A LIGAÇÃO (ON) E O

DESLIGAMENTO (OFF) DIFERIDOS

Por exemplo, para ligar o aparelho 7 horas mais tarde e desligá-lo 10 horas depois. 1 Para selecionar a Demora de Temporizador ON (LIGADO) e OFF (DESLIGADO), pressione o botão duas vezes. 2 Pressione o botão para escolher a hora de ligação (ON). 3 Pressione o botão para escolher a hora de desligamento (OFF).

• Este modo do temporizador só pode ser programado quando a unidade não estiver a funcionar.

PARA CONFIRMAR A PROGRAMAÇÃO DO

TEMPORIZADOR Pressione uma vez o botão para activar o funcionamento do temporizador, que irá começar quando se atingir a hora programada.

PARA CANCELAR A PROGRAMAÇÃO DO

TEMPORIZADOR Pressione de novo o botão para cancelar a operação do temporizador.

• O indicador de temporizador da unidade interior vai acender-se durante operação de temporizador.

• Quando o indicador de temporizador estiver ligado, o aparelho pode ligar-se antes da hora predenida de forma a ser alcançada a temperatura desejada a tempo.

durante a programação de temporizador, a programação vai ser cancelada.

• Se o temporizador é cancelado manualmente ou devido a uma falha de corrente, você pode restaurar o temporizador novamente, repetindo os passos acima (depois de reiniciação de poder). F568498 All.indb 47 2011-11-18 11:49:2348 CUIDADO

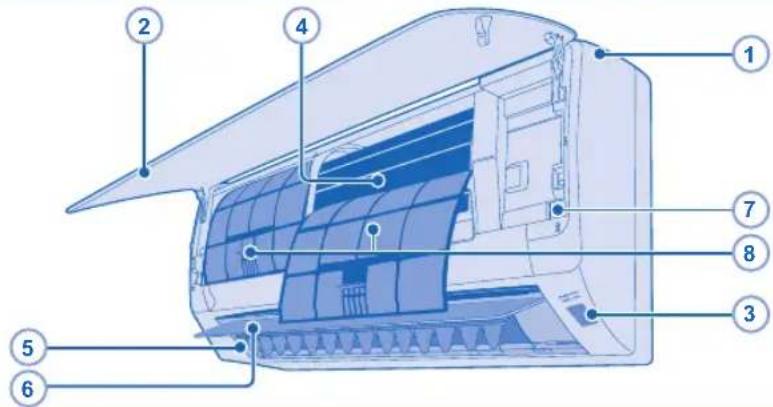

• Desligue a unidade antes de efectuar a limpeza.

• Não toque nas alhetas de alumínio, a parte aada pode causar ferimentos.

• Limpe cuidadosamente a unidade com um pano macio e seco.

• Lave-o com cuidado e seque-o. Feche o painel frontal

• Pressione para baixo os dois extremos do painel frontal para fechá-lo com segurança.

• Ajustável manualmente. AVISO Cuide para não colocar os dedos dentro da unidade evitando machucar-se pelo ventilador centrífugo.

• Não ajuste com a mão.

• Utilizado quando o controlo remoto está mal colocado ou avariado. Acção Modo Prima uma vez. Automático Prima sem soltar até ouvir 1 sinal sonoro e, em seguida, liberte. Arrefecimento Prima sem soltar até ouvir um sinal sonoro duplo e, em seguida, libere. Aquecimento Prima o botão para desligar.

• Lave/passe os ltros suavemente por água para evitar a ocorrência de danos na superfície do ltro.

• Não utilize benzina, diluente nem pó de limpeza abrasivo.

• Utilize apenas sabões ( pH7) ou detergente de uso doméstico neutro.

• Não utilize água com uma temperatura superior a 40°C.

• Para assegurar um óptimo desempenho da unidade, a limpeza de manutenção tem que ser executada em intervalos regulares. NOTA

• Se for usado um pano com produto químico para limpar a unidade, as instruções para o tecido devem ser seguidas. F568498 All.indb 48 2011-11-18 11:49:25PORTUGUÊS

Os seguintes sintomas não indicam uma avaria do aparelho. SINTOMA CAUSA Sai névoa da unidade interior. ► • Efeito de condensação devido ao processo de arrefecimento. Ouve-se o uxo de água quando a unidade está a funcionar. ► • Fluxo do líquido de refrigeração no interior da unidade. A sala tem um odor estranho. ► • Pode ser devido a um odor de humidade produzido pela parede, alcatifa, mobília ou vestuário. O ventilador interior pára ocasionalmente quando o modo de velocidade automática do ventilador está programado. ► • Isto ajuda a remover os odores do ambiente. O funcionamento é atrasado durante alguns minutos após a reprogramação. ► • O atraso é um mecanismo de protecção do compressor da unidade. A unidade exterior produz água/vapor. ► • Existe condensação ou evaporação nos tubos. A unidade funciona automaticamente quando a corrente é reposta depois da falha de corrente. ► • É a função de reiniciar automaticamente (Auto Restart) a unidade. Quando a corrente for reposta a operação vai ser automaticamente reiniciada no modo da operação e direção do uxo de ar anteriores, pois a operação não está cancelada com o controlo remoto. O ventilador interior pára ocasionalmente no modo de aquecimento. ► • Para evitar o efeito de arrefecimento acidental. O indicador de alimentação pisca antes da unidade ser ligada. ► • Este é um passo preliminar para a operação, quando o temporizador ON estiver denido. Som de quebra durante o funcionamento. ► • Mudanças de temperatura causam a expansão/ contracção da unidade. Verique o seguintes antes de pedir assistência. SINTOMA VERIFICAR O modo de aquecimento/arrefecimento não está a funcionar de maneira eciente. ► • Congure a temperatura correctamente.

• Feche todas as portas e janelas.

• Limpe ou substitua os ltros.

• Limpe qualquer obstrução que se encontra na entrada do ar e nas aberturas de ventilação de saída do ar. Ruído durante o funcionamento. ► • Certique-se de que a unidade foi instalada numa inclinação.

• Feche o painel dianteiro devidamente. O controlo remoto não funciona. (O visor está escuro ou o sinal de transmissão está fraco.) ► • Introduza as pilhas devidamente.

• Substitua as pilhas gastas. A unidade não funciona. ► • Verique se o disjuntor disparou.

• Verique se o temporizador foi congurado. A unidade não recebe o sinal do controlo remoto. ► • Certique-se que o receptor não está obstruído.

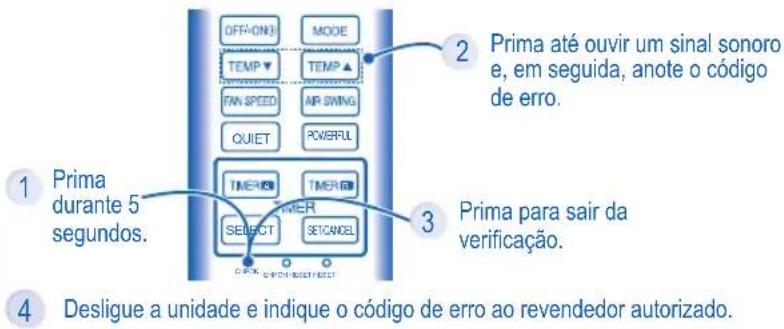

• Algumas luzes uorescentes podem interferir com o transmissor de sinal. Consulte o revendedor autorizado. A unidade desliga-se e o indicador do temporizador começa a piscar. Utilize o controlo remoto para obter o código de erro.

Prima para sair da vericação.

Prima até ouvir um sinal sonoro e, em seguida, anote o código de erro. Nota:

• Para um certo erro, pode reiniciar a unidade com funcionamento limitado com 4 bips enquanto inicia o funcionamento.

RESOLUÇÃO DE PROBLEMAS

Informações para Utilizadores referentes à Recolha e Eliminação de Equipamentos Velhos e Baterias

Estes símbolos nos produtos, embalagens e documentos signicam que os produtos eléctricos e electrónicos usados nao podem ser misturados com os resíduos urbanos. Para o tratamento apropriado, recuperação e reciclagem de produtos velhos e baterias usadas, solicitamos que os coloque em pontos de recolha próprios, de acordo com a Legislacao Nacional e com as Directivas Europeias 2002/96/ EC e 2006/66/EC. A eliminação correcta deste produto ajudará a poupar recursos valioso e evitar quaisquer potenciais efeitos negativos na saúde humana e no ambiente, os quais poderiam resultar de um tratamento incorrecto de Resíduos. Para mais informacoes sobre a recolha e reciclagem de produtos velhos e baterias, por favor, contacte as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido. De acordo com a legislacao nacional, podem ser apçlicadas multas caso seja feita a eliminação incorrecta destes resíduos. Para Uitlizadores Não Particulares da União Europeia Se pretender eliminar equipamentos eléctricos e electrónicos, por favor, contacte o seu Distribuídor ou Produtor para obter mais informações. [Informação sobre a eliminação noutros países fora da União Europeia] Estes símbolos são válidos, apenas, na União Europeia. Se pretender eliminar este produto contacte, por favor, as autoridades locais responsáveis pela recolha de resíduos ou o ponto de venda onde o produto foi adquirido e solicite informação sobre o método de eliminação correcto. Nota para os símbolos de baterias (dois exemplos de símbolos): Este símbolo pode ser utilizado em conjugação com um símbolo químico. Neste caso, terá de proceder em conformidade com o estabelecido na Directiva referente aos produtos químicos utilizados. Информация за събиране и изхвърляне на стари електроуреди и батерии

PARA UMA INSPECÇÃO SAZONAL APÓS NÃO UTILIZAÇÃO PROLONGADA

• Verique as pilhas do controlo remoto.

• Os orifícios de entrada e saída devem estar desobstruídos.

• Use a tecla Auto OFF/ON (Ligar/Desligar automático) para seleccionar a operação de Arrefecimento/Aquecimento (COOL/HEAT), após 15 minutos de funcionamento, é normal ter a seguinte diferença de temperatura entre as aberturas de ventilação de entrada e saída de ar: Arrefecimento: ≥ 8°C Aquecimento: ≥ 14°C

CRITÉRIOS SEM MANUTENÇÃO

DESLIGUE A ALIMENTAÇÃO e consulte em seguida um revendedor autorizado nas seguintes condições:

• Ruído anormal durante o funcionamento.

• Água/partículas estranhas entraram no controlo remoto.

• Fuga de água da unidade interior.

• Os interruptores do disjuntor desligamse frequentemente.

• O o distribuidor de corrente aquece de forma anormal.

• Os interruptores ou botões não estão a funcionar devidamente.

• O indicador de temporizador pisca e a unidade não funciona. PARA PREPARAR A UNIDADE PARA UM PERÍODO DE INACTIVIDADE PROLONGADO

• Activar o modo Calor durante 2~3 horas para remover completamente a humidade nas partes internas para evitar o crescimento de mofo.
