GEBRUIKSAANWIJZING CSYE12MKE PANASONIC

• WBT: Natte bolttemperatuur OPMERKING: • Dit model is niet geschikt voor 24 uur non-stop bedrijf in de verwarmingsmodus bij temperaturen beneden -5°C. Wanneer de buitentemperatuur beneden -5°C is en u dit model buiten de bovengenoemde omstandigheden gebruikt, kan het buitenapparaat bevriezen en ter beveiliging uitschakelen. 01 F568498_EN_CS4.indd 6 2012-2-23 9:18:227 РАБОТНА СРЕДА Използвайте този климатик в следните температурни граници Температура (°C) В закрито помещение На открито

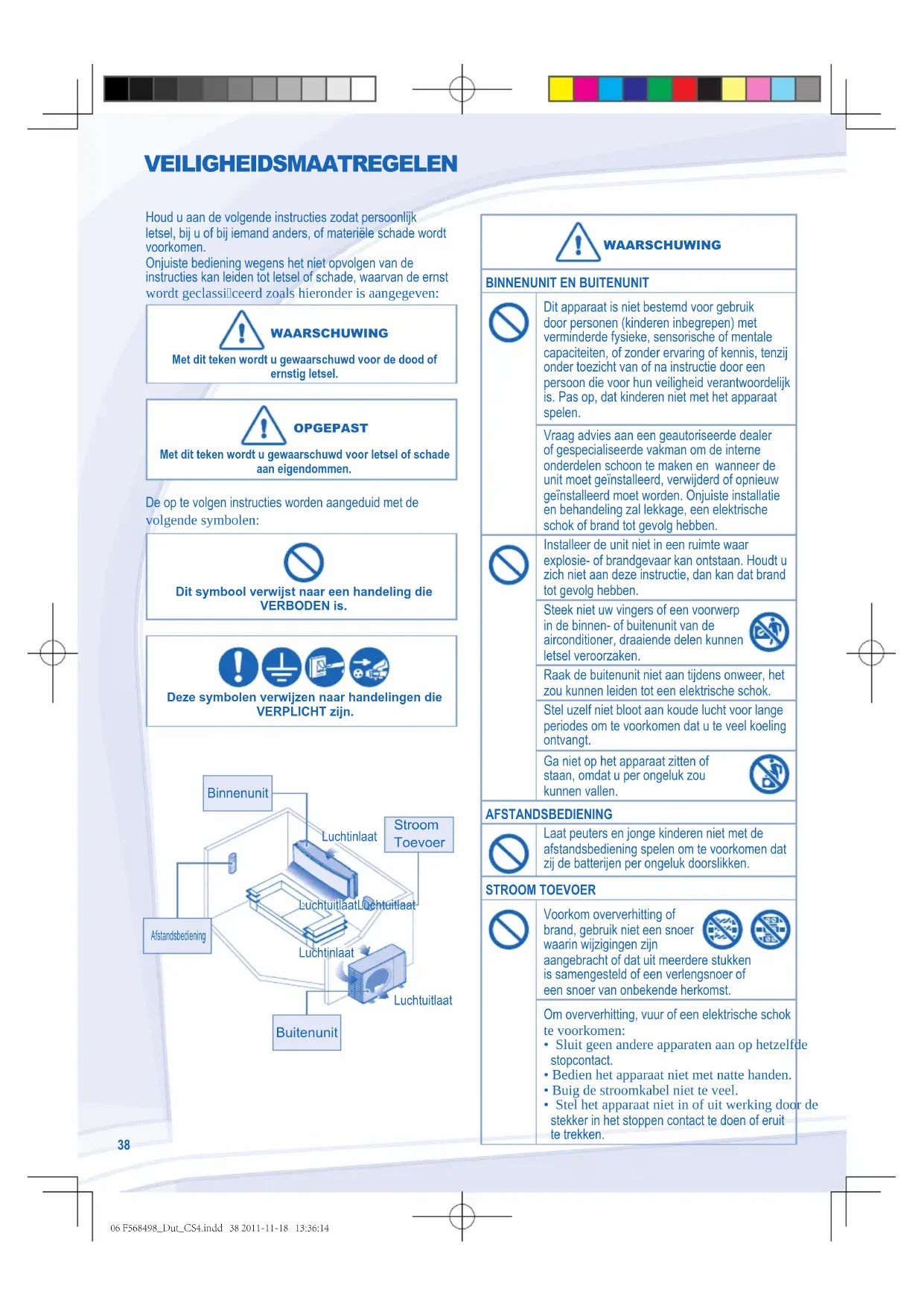

Spegnere l’unità e mostrare il codice di errore al rivenditore autorizzato. F568498 All.indb 37 2011-11-18 11:49:1038 VEILIGHEIDSMAATREGELEN Houd u aan de volgende instructies zodat persoonlijk letsel, bij u of bij iemand anders, of materiële schade wordt voorkomen. Onjuiste bediening wegens het niet opvolgen van de instructies kan leiden tot letsel of schade, waarvan de ernst wordt geclassiceerd zoals hieronder is aangegeven: WAARSCHUWING Met dit teken wordt u gewaarschuwd voor de dood of ernstig letsel. OPGEPAST Met dit teken wordt u gewaarschuwd voor letsel of schade aan eigendommen. De op te volgen instructies worden aangeduid met de volgende symbolen: Dit symbool verwijst naar een handeling die VERBODEN is. Deze symbolen verwijzen naar handelingen die VERPLICHT zijn. WAARSCHUWING

BINNENUNIT EN BUITENUNIT

Dit apparaat is niet bestemd voor gebruik door personen (kinderen inbegrepen) met verminderde fysieke, sensorische of mentale capaciteiten, of zonder ervaring of kennis, tenzij onder toezicht van of na instructie door een persoon die voor hun veiligheid verantwoordelijk is. Pas op, dat kinderen niet met het apparaat spelen. Vraag advies aan een geautoriseerde dealer of gespecialiseerde vakman om de interne onderdelen schoon te maken en wanneer de unit moet geïnstalleerd, verwijderd of opnieuw geïnstalleerd moet worden. Onjuiste installatie en behandeling zal lekkage, een elektrische schok of brand tot gevolg hebben. Installeer de unit niet in een ruimte waar explosie- of brandgevaar kan ontstaan. Houdt u zich niet aan deze instructie, dan kan dat brand tot gevolg hebben. Steek niet uw vingers of een voorwerp in de binnen- of buitenunit van de airconditioner, draaiende delen kunnen letsel veroorzaken. Raak de buitenunit niet aan tijdens onweer, het zou kunnen leiden tot een elektrische schok. Stel uzelf niet bloot aan koude lucht voor lange periodes om te voorkomen dat u te veel koeling ontvangt. Ga niet op het apparaat zitten of staan, omdat u per ongeluk zou kunnen vallen. AFSTANDSBEDIENING Laat peuters en jonge kinderen niet met de afstandsbediening spelen om te voorkomen dat zij de batterijen per ongeluk doorslikken. STROOM TOEVOER Voorkom oververhitting of brand, gebruik niet een snoer waarin wijzigingen zijn aangebracht of dat uit meerdere stukken is samengesteld of een verlengsnoer of een snoer van onbekende herkomst. Om oververhitting, vuur of een elektrische schok te voorkomen:

• Sluit geen andere apparaten aan op hetzelfde stopcontact.

• Bedien het apparaat niet met natte handen.

• Buig de stroomkabel niet te veel.

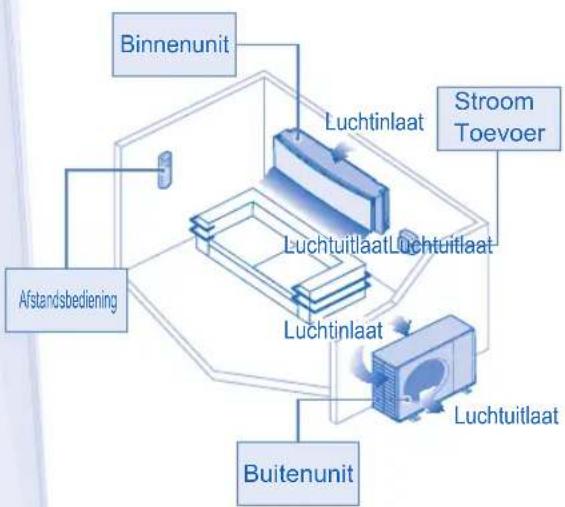

• Stel het apparaat niet in of uit werking door de stekker in het stoppen contact te doen of eruit te trekken. Luchtinlaat Luchtuitlaat Luchtinlaat Afstandsbediening Stroom Toevoer Binnenunit Buitenunit LuchtuitlaatLuchtuitlaat 06 F568498_Dut_CS4.indd 38 2011-11-18 13:36:14NEDERLANDS

Maak de binnenunit niet schoon met water, wasbenzine, verfverdunner of schuurpoeder om schade of slijtage van het apparaat te voorkomen. Niet gebruiken voor het bewaren van apparatuur, voedsel, dieren, planten, kunstwerken of andere artikelen. Dit kan slijtage enz. veroorzaken. Voorkom dat een eventuele brand wordt aangewakkerd, gebruik geen apparatuur die brand kan veroorzaken, vóór de luchtuitlaat. Uw planten en huisdieren niet direct blootstellen aan de luchtstroom van het apparaat om schade te voorkomen. Raak de scherpe aluminiumvin niet aan; scherpe delen kunnen blessures veroorzaken. Schakel de binnenunit niet in wanneer u de vloer in de was zet. Lucht het vertrek goed voordat u de unit inschakelt, wanneer u de vloer in de was hebt gezet. Installeer het apparaat niet op plaatsen met olieachtige of rookachtige omgevingen om schade aan het apparaat te voorkomen. Haal het apparaat niet uit elkaar om het schoon te maken, om verwondingen te voorkomen. Ga niet om een onstabiele kruk staan wanneer u het apparaat schoonmaakt, om verwondingen te voorkomen. Zet geen vaas of een bak met water op het apparaat. Het water kan in het apparaat komen en hierdoor kan de isolatie verminderd worden. Dit kan een elektrische schok veroorzaken. Laat het raam niet open staan tijdens de Koel/ Droog modus om een waterlek te voorkomen. Controleer dat de afvoerpijp goed is aangesloten en houd afvoerpijp uit de buurt van gootstenen en containers en zorg ervoor dat die niet onder water komt om een waterlek te voorkomen. Lucht de ruimte na een lange periode van gebruik of na het gebruik van brandbaar materiaal. Controleer, wanneer u de apparatuur lange tijd hebt gebruikt, dat het installatierek nog in goede staat is, zodat u er zeker van kunt zijn dat de unit niet kan vallen. AFSTANDSBEDIENING Gebruik geen oplaadbare (Ni-Cd) batterijen. Hierdoor kan de afstandsbediening beschadigd raken. Om storingen of slijtage van de afstandsbediening te voorkomen:

• Verwijder de batterijen als het apparaat gedurende lange tijd niet zal worden gebruikt.

• Plaats nieuwe batterijen van hetzelfde type met de aangegeven polariteit. STROOM TOEVOER Trek niet aan de kabel om de stekker er uit te trekken, om een elektrische schok te voorkomen. WAARSCHUWING STROOM TOEVOER Indien het netsnoer beschadigd is, moet het worden vervangen door de fabrikant, een servicevertegenwoordiger van de fabrikant of een gelijkwaardig gekwaliceerd persoon om een mogelijk gevaar te voorkomen. U wordt ten zeerste geadviseerd de apparatuur te installeren met een differentieelschakelaar of een aardlekschakelaar. Om oververhitting, vuur of een elektrische schok te voorkomen:

• Plaats de stekker op de juiste manier in het stopcontact.

• Stof moet regelmatig van de stekker worden verwijderd met gebruik van een droge doek. Stop met het gebruiken van het product bij abnormaliteiten of wanneer het product defect is, en haal de stekker uit het stopcontact of zet de aan-en-uit knop en breaker uit. (Risico vuur/elektrische schok) Voorbeelden van abnormaliteiten/defecten.

• De ELCB valt regelmatig om.

• Er wordt een brandlucht waargenomen.

• Abnormaal geluid of vibratie van het apparaat waargenomen.

• Waterlek binnen in het apparaat.

• Stroomkabel of stekker wordt buitengewoon warm.

• Snelheid van de ventilator kan niet gewijzigd worden.

• Het apparaat stopt gelijk, ook als het aan staat om te produceren.

• De ventilator stopt niet ook al is de productie gestopt. Neem direct contact op met uw lokale dealer voor onderhoud/reparatie. Vervangen of installeren van nieuwe stekkers zal alleen worden uitgevoerd door geautoriseerde/gekwaliceerde medewerkers. De draden in deze hoofdleiding zijn gekleurd volgens de volgende kleurencode: Aansluitingen Rood Draden Live (Fase) Neutraal (Nul) Aard Kleuren (IEC Standaard) Blauw Groen - geel Bruin ZwartGroen/Geel De kleur van de bedrading kan variëren afhankelijk van de standaard bedradingcode van het land. Deze apparatuur moet worden geaard om te voorkomen dat een elektrische schok of brand ontstaat. U kunt een elektrische schok voorkomen door het apparaat uit te schakelen: - Voordat de ap paratuur wordt gereinigd of nagezien. - Wanneer de apparatuur lange tijd niet wordt gebruikt. - Bij buitengewoon krachtig onweer. F568498 All.indb 39 2011-11-18 11:49:1340 AFSTANDSBEDIENING CHECKERROR RESETRESET SELECT SET/CANCEL AIR CONDITIONER QUIET POWERFUL

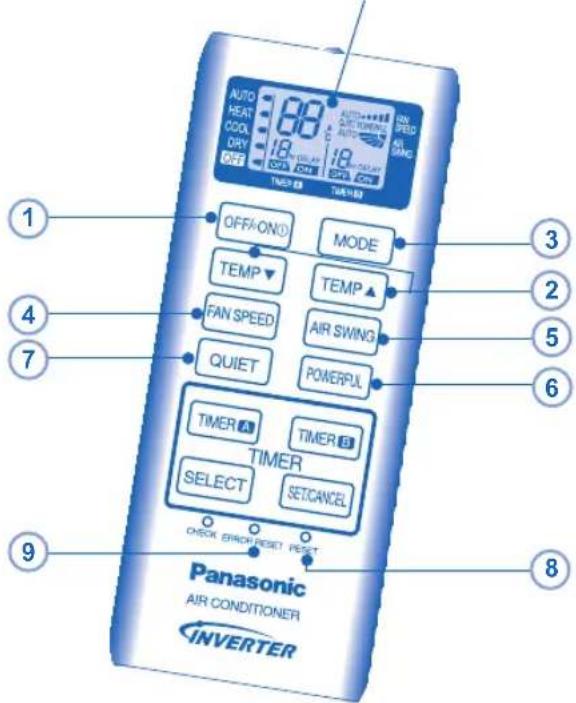

Druk op de knop van de afstandsbediening

• Let s.v.p. goed op de OFF-indicatie op de afstandsbediening, om te vermijden, dat het apparaat ongewild start/stopt.

• De unit laten werken binnen de aangeraden temperatuur kan leiden tot energiebesparing. VERWARMINGSMODUS : 20°C ~ 24°C. KOELINGSMODUS : 26°C ~ 28°C. DROOGMODUS : 1°C ~ 2°C onder kamertemperatuur.

AUTO modus - Voor uw gemak

• Tijdens werkingsmodus ikkert het werkingssignaal.

• Unit selecteert de operatiemodus volgens de luchtinlaattemperatuur binnen en de temperatuur van de afstandsbediening. VERWARMINGSMODUS - Genieten van warme lucht

• In de verwarmingsmodus kan het een tijdje duren tot de unit opwarmt. Het POWER (AAN/UIT) lampje knippert tijdens voorverwarming. KOELINGSMODUS - Genieten van koude lucht

• Gebruik gordijnen om zonlicht en warmte van buiten te weren, om, tijdens de koeling, het energieverbruik te reduceren. DROOGMODUS - Drogen van de omgeving

• Het apparaat werkt bij lage ventilatorsnelheid om zo voor een aangename koeling te zorgen.

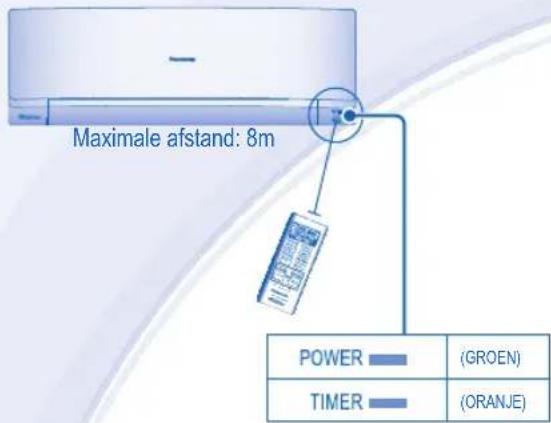

• Op AUTO wordt de snelheid van de binnenventilator automatisch aangepast, in overeenstemming met de bedrijfsmodus. Maximale afstand: 8m (GROEN) (ORANJE)

• Hiermee houdt u de kamer geventileerd.

• In de COOL (KOELING) modus, zwaaien de jaloezieën automatisch omhoog/omlaag indien AUTO is ingesteld.

• In stand HEAT staan de jaloezieën in een voorafbepaalde horizontale stand, als AUTO is ingesteld.

• Deze stand maakt het mogelijk om de gewenste temperatuur snel te bereiken.

• Deze stand levert een rustige omgeving door het lawaai van de luchtstroom te reduceren.

• KRACHTIGE EN RUSTIGE kunnen niet gelijktijdig in werking worden gebracht.

• Als u de airconditioner automatisch in- of uit wil schakelen. UIT-TIMER UITSTELLEN Bijvoorbeeld, om de airconditioner na 5 uur te stoppen. 1 Kies de vertraag UIT TIMER door eenmaal op de knop te drukken. 2 Druk op knop om het aantal uren te selecteren.

• De UIT TIMER kan alleen ingesteld worden als de airconditioner in werking is. AAN-TIMER UITSTELLEN Bijvoorbeeld, om de airconditioner na 2 uur te starten. 1 Kies de vertraag AAN TIMER door eenmaal op de knop te drukken. 2 Druk op knop om het aantal uren te selecteren.

• De AAN TIMER kan alleen ingesteld worden als de airconditioner niet in werking is.

AAN EN UIT TIMER UITSTELLEN

Bijvoorbeeld, om de airconditioner 3 uur later te laten stoppen en 4 uur later te laten starten. 1 Om de uitsteltimer OFF (UIT) en ON (AAN) te selecteren, druk tweemaal herhaaldelijk op de knop. 2 Druk op knop om het aantal uren te selecteren voor de UIT Timer. 3 Druk op knop om het aantal uren te selecteren voor de AAN Timer.

• Deze stand kan alleen ingesteld worden als de airconditioner in werking is.

AAN EN UIT TIMER UITSTELLEN

Bijvoorbeeld, om de airconditioner 7 uur later te starten en 10 uur later te stoppen. 1 Om de uitsteltimer ON (AAN) en OFF (UIT) te selecteren, druk tweemaal herhaaldelijk op de knop. 2 Druk op knop om het aantal uren te selecteren voor de AAN Timer. 3 Druk op knop om het aantal uren te selecteren voor de UIT Timer.

• Deze stand kan alleen ingesteld worden als de airconditioner niet in werking is.

TIMER INSTELLING BEVESTIGEN

Kies de knop eenmalig om de timer stand te activeren. Deze wil starten als de ingestelde tijd bereikt is.

• De timer indicatie van het binnenapparaat zal branden als de timer is ingesteld.

• Als de AAN Timer ingesteld is, kan het apparaat vroeger starten, vόόr de eigenlijk ingestelde tijd, om de gewenste temperatuur op tijd te bereiken.

• Bij het drukken van de

knop tijdens het gebruik van de timer instelling, zal de timer instelling worden geannuleerd.

• Indien de timer handmatig wordt geannuleerd of na een stroomuitval, kunt u hem weer herstellen door de voorgaande stappen te herhalen (zodra stroom weer voorhanden is) . F568498 All.indb 41 2011-11-18 11:49:1542

• Schakel de voeding uit voordat u het apparaat reinigt.

• Raak niet de aluminium vin aan, het scherpe deel kan letsel veroorzaken. OPGEPAST

• Veeg de unit zachtjes af met een zachte, droge doek.

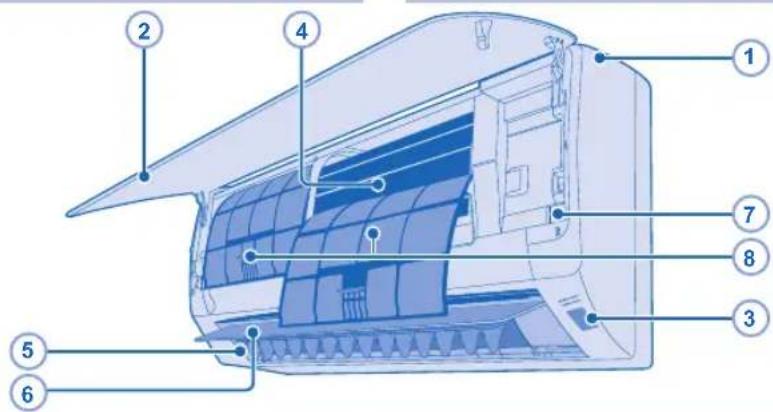

VOORPANEEL Verwijder het voorpaneel

• Trek het voorpaneel omhoog, om het te verwijderen.

• Was het voorzichtig af en droog het. Maak het frontpaneel dicht

• Druk de beide uiteinden van het frontpaneel naar beneden en maak het goed dicht.

• Handmatig bij te stellen. WAARSCHUWING Zorg ervoor dat u uw vingers niet in het apparaat steekt om letsel door de tegenstroom waaier te voorkomen.

• Wordt gebruikt, wanneer u de afstandsbediening niet bij de hand hebt of bij storingen. Actie Stand Druk 1 maal op de knop. Automatisch Houd de knop ingedrukt, totdat u één pieptoon hoort en laat de knop vervolgens los. Bij koelen Druk en houd vast tot 2 pieptonen klinken, laat dan los. Bij verwarmen Druk op de toets, om uit te schakelen.

• Was/spoel de lters voorzichtig met water om schade aan het oppervlakte van de lters te voorkomen.

• Droog de lters goed in de schaduw, uit de buurt van vuur of direct zonlicht.

• Vervang beschadigde lters.

• Gebruik geen benzeen, verdunner of schuurpoeder.

• Gebruik alleen zeep ( pH7) of milde reinigingsmiddelen voor huishoudelijk gebruik.

• Gebruik geen water dat warmer is dan 40°C.

• Als u er zeker van wilt zijn dat de unit optimaal functioneert, is het nodig regelmatig schoonmaak- en onderhoudswerkzaamheden uit te voeren. OPMERKING

• Indien een chemisch doekje gebruikt wordt om het apparaat te reinigen dienen de instructies van het doekje te worden opgevolgd. F568498 All.indb 42 2011-11-18 11:49:17NEDERLANDS

PROBLEMEN OPLOSSEN De volgende symptomen geven niet een defect aan. SYMPTOOM OORZAAK Er komt damp uit de binnenunit. ► • Condensatie door koelproces. Tijdens werking klinkt er geluid van stromend water. ► • Stromend koelmiddel in het apparaat. De ruimte heeft een vreemde geur. ► • Dit is mogelijk een geur van vochtigheid die afkomstig is van de muur, het tapijt, meubels of kleding. De binnenventilator stopt af en toe wanneer de ventilatorsnelheid is ingesteld op automatisch. ► • Zo verdrijft u de omgevingsgeuren. Het apparaat begint pas na enkele minuten vertraging nadat het opnieuw is opgestart. ► • De vertraging dient ter bescherming van de compressor van de unit. Er komt water/stoom uit de buitenunit. ► • In de leidingen vindt condensatie of verdamping plaats. Het apparaat werkt automatisch als de stroom na een stroomstoring wordt hervat. ► • Dit is de automatische herstart functie van het apparaat. De werking zal automatisch herstarten volgens de laatste gebruiksmodus en luchtstroom richting wanneer de stroom wordt hervat, omdat de werking niet stopgezet is met de afstandsbediening. De binnenventilator stopt af en toe tijdens verwarmen. ► • Onbedoeld koelen voorkomen. De AAN/UIT-indicator knippert voordat de unit wordt ingeschakeld. ► • Dit is een initiële stap tijdens de voorbereiding voor werking wanneer de ON timer is ingeschakeld. Krakend geluid tijdens bedrijf. ► • Temperatuurveranderingen veroorzaken expansie of contractie van het apparaat. Controleer het volgende voordat u een onderhoudsmonteur belt. SYMPTOOM CONTROLEER Verwarmings-/Koelingswerking werkt niet efcient. ► • Stel de temperatuur correct in.

• Verwijder elke obstructie bij de lucht in- en uitlaatopingen. Luidruchtig tijdens werking. ► • Controleer of de unit is geinstalleerd op een helling.

• Sluit het voorpaneel correct. Afstandsbediening werkt niet. (De display is gedimd of het transmissiesignaal is zwak.) ► • Plaats de batterijen correct.

• Vervang zwakke batterijen. Het apparaat werkt niet. ► • Controleer of de stroomonderbreker ontkoppeld is.

• Controleer of de timers zijn ingesteld. Het apparaat ontvangt geen signaal van de afstandsbediening. ► • Controller, of de ontvanger niet geblokkeerd wordt.

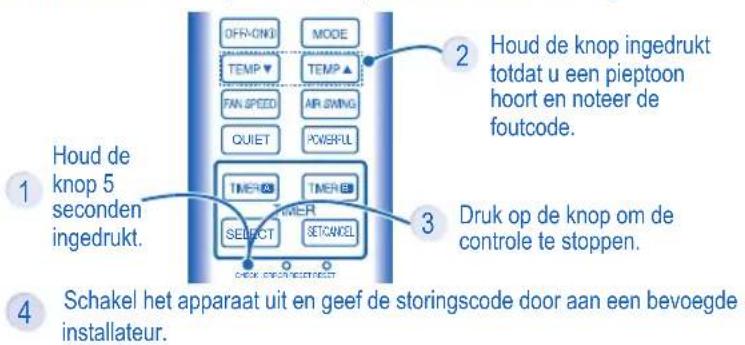

• Het een en ander uorescerend licht kan eventueel de signaalzender storen. Consulteer a.u.b. een bevoegde installateur. De unit stopt en de timer indicator ikkert. Laat de foutcode verschijnen met behulp van de afstandsbediening.

Druk op de knop om de controle te stoppen.

Houd de knop ingedrukt totdat u een pieptoon hoort en noteer de foutcode. Opmerking:

• Bij bepaalde fouten kunt u de unit opnieuw opstarten met beperkte functies, er klinken dan 4 piepgeluiden bij het opstarten.

Schakel het apparaat uit en geef de storingscode door aan een bevoegde installateur. F568498 All.indb 43 2011-11-18 11:49:1844

Deze symbolen op de producten, verpakkingen, en/of begeleidende documenten betekenen dat gebruikte elektrische en elektronische producten en batterijen niet met het algemene huishoudelijke afval gemengd mogen worden. Voor een correcte behandeling, recuperatie en recyclage van oude producten en lege batterijen moeten zij naar de bevoegde verzamelpunten gebracht worden in overeenstemming met uw nationale wetgeving en de Richtlijnen 2002/96/EC en 2006/66/EC. Door deze producten en batterijen correct te verwijderen draagt u uw steentje bij tot het beschermen van waardevolle middelen en tot de preventie van potentiële negatieve effecten op de gezondheid van de mens en op het milieu die anders door een onvakkundige afvalverwerking zouden kunnen ontstaan. Voor meer informatie over het verzamelen en recycleren van oude producten en batterijen, gelieve contact op te nemen met uw plaatselijke gemeente, uw afvalverwijderingsdiensten of de winkel waar u de goederen gekocht hebt. Voor een niet-correcte verwijdering van dit afval kunnen boetes opgelegd worden in overeenstemming met de nationale wetgeving. Voor zakengebruikers in de Europese Unie Indien u elektrische en elektronische uitrusting wilt vewijderen, neem dan contact op met uw dealer voor meer informatie. [Informatie over de verwijdering in andere landen buiten de Europese Unie] Deze symbolen zijn enkel geldig in de Europese Unie. Indien u wenst deze producten te verwijderen, neem dan contact op met uw plaatselijke autoriteiten of dealer, en vraag informatie over de correcte wijze om deze producten te verwijderen. Opmerking over het batterijensymbool (beneden twee voorbeelden): Dit symbool kan gebruikt worden in verbinding met een chemisch symbool. In dat geval wordt de eis, vastgelegd door de Richtlijn voor de betrokken chemische producten vervuld. F568498 All.indb 63 2011-11-18 11:48:2064

• Controleer de batterijen van de afstandsbediening.

• Controleer de inlaat- en uitlaatopeningen op obstructies.

• Gebruik de Auto OFF/ON-toets om de koel-/verwarmingsfunctie te kiezen; na 15 minuten looptijd is het volgende temperatuurverschil tussen inlaat- en uitlaatlucht normaal: Bij koelen: ≥ 8°C Bij verwarmen: ≥ 14°C

OMSTANDIGHEDEN WAARIN U HULP MOET

INROEPEN SCHAKEL DE STROOMTOEVOER UIT en consulteer een bevoegde installateur, onder de volgende omstandigheden:

• Een abnormaal lawaai tijdens de werking.

• Water of vreemde deeltjes zijn in de afstandsbediening binnengedrongen.

• Er lekt water uit de binnenunit.

• De zekering springt regelmatig uit.

• De stroomdraad wordt onnatuurlijk warm.

• De schakelaars of knoppen werken niet zoals het hoort.

• De timer indicator knippert en het apparaat kan niet gebruikt worden.

BIJ LANGDURIGE INACTIVITEIT

• Schakel de Verwarmingsstand gedurende 2 – 3 uur in. Dit is een alternatieve manier om vocht dat is achtergebleven in de interne onderdelen grondig te verwijderen en schimmelgroei te voorkomen.

• Schakel de voeding uit.

• Verwijder de batterijen uit de afstandsbediening. F568498 All.indb 66 2011-11-18 11:48:2266
