Тип на изделието	Климатик сплит-система
Модел	S-22MK2E5
Марка	PANASONIC
Тип на вътрешното тяло	Касетен с 4 посоки на въздушния поток 60x60 (тип Y2) или стенен (тип K2)
Режими на работа	Охлаждане, отопление, изсушаване, вентилация, авто
Хладилен агент	R410A
Потенциал за глобално затопляне (GWP)	1975
Диапазон на работни температури (охлаждане)	Вътрешно тяло: 14–25 °C (по мокър термометър); външно тяло: –10…46 °C (по сух термометър)
Диапазон на работни температури (отопление)	Вътрешно тяло: 16–30 °C (по сух термометър); външно тяло: –20…24 °C (по сух термометър)
Електрозахранване	220–240 V, 50 Hz
Управление	Безжичен дистанционен пулт (опция); кабелен пулт с таймер (опция)
Посока на въздушния поток	Автоматично люлеене на клапата (вертикално); ръчно регулиране на хоризонталните жалузи
Филтър	Въздушен филтър (почистване на всеки 2 седмици); индикатор за замърсяване
Почистване	Свалящ се преден панел; почистване с прахосмукачка или мека кърпа; не използвайте разтворители
Безопасност	Автоматично изключване при повреда; защита от прегряване; заземяване; прекъсвач за утечка към земя
Размразяване	Автоматично управление от микрокомпютър; вентилаторът на вътрешното тяло спира
Автоматично рестартиране	След прекъсване на захранването работата се възобновява с предишните настройки
Групово управление	До 8 вътрешни тела от един пулт (кабелен)
Таймер	Опционален кабелен пулт с функции на таймер
Клас на защита	I

Често задавани въпроси - S-22MK2E5 PANASONIC

Колко често трябва да се почиства въздушният филтър на климатика Panasonic S-22MK2E5?

Препоръчва се почистване на въздушните филтри на всеки две седмици. При поява на индикатор Филтър на дисплея на дистанционното управление почистването е задължително. Филтърът може да се измие с вода (не по-гореща от 40°C) и да се изсуши на сянка.

Какво да направя, ако климатикът не се включва?

Проверете дали мрежовият превключвател и защитният автомат са включени. Уверете се, че на дистанционното управление е натиснат бутон Старт/Стоп. След прекъсване на захранването устройството ще се рестартира автоматично. Ако проблемите продължават, обърнете се към дилъра.

Защо климатикът работи, но не охлажда или не отоплява правилно?

Възможни причини: запушени са всмукателните или изпускателните отвори, зададена е ниска скорост на вентилатора, неправилно зададена температура, отворени прозорци или врати, запушен въздушен филтър. Ако в помещението има много хора или източници на топлина, производителността може да намалее. Почистете филтъра и отстранете препятствията.

Как да настроя посоката на въздушния поток?

Използвайте бутон Люлеене/Посока на въздуха на дистанционното управление. Всяко натискане променя ъгъла на клапата. За режим на люлеене натиснете бутона отново. Не местете клапата ръчно. Хоризонталните жалузи се регулират ръчно.

Какво означава мигащ индикатор за работа?

Мигането на индикатора показва грешка или активиране на защитно устройство. Изключете климатика и се обърнете към дилъра. На LCD дисплея на дистанционното могат да се появят кодове за грешки (E, F, H, L, P с цифри).

Как да използвам режим на изсушаване?

Изберете режим Изсушаване с бутон Избор на режим. В този режим скоростта на вентилатора автоматично се настройва на ниска и не се регулира. Изсушаването работи само при външна температура над 15°C.

Може ли да се използва климатикът при много ниски температури?

За охлаждане външната температура трябва да бъде не по-ниска от –10°C (по сух термометър). За отопление ефективността намалява при силен студ. При отопление се допуска работа до –20°C. При ниски температури може да е необходим допълнителен нагревател.

Как да нулирам индикатора за филтър?

След почистване и поставяне на филтъра на място натиснете бутон Нулиране на филтър на вътрешното тяло. Индикаторът Филтър на дисплея ще угасне.

Какво да направя, ако от климатика капе вода?

Капки вода на изпускателния отвор за въздух по време на работа са нормални (кондензация). Ако вода капе от корпуса, вероятно е запушен дренажът или филтърът е замърсен. Почистете филтъра и проверете дренажната тръба. При необходимост извикайте специалист.

Как да настроя таймера за включване/изключване?

За това е необходим допълнителен кабелен пулт с таймер (закупува се отделно). Инструкция за настройка на таймера е приложена към пулта. Безжичният дистанционен пулт от основната комплектация не е оборудван с таймер.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ S-22MK2E5 PANASONIC

Преди да започнете експлоатация на този уред, прочетете внимателно тези инструкции и ги запазете, за да можете да правите справки с тях и в бъдеще.

РУССКИЙ 128 \~ 141

Ако имате проблеми или въпроси, свързани с климатика, следната информация ще ви бъде полезна. Номерът на модела и серийният номер са на табелата в долната част на шкафа.

Модел No. ____ Сериен No. ____

Дата на закупуване ____

Адрес на продавача

Телефонен номер ____

Следните символи в настоящата инструкция за експлоатация се използват, за да ви предупредят за потенциално опасни условия за потребителите, сервизния персонал или уреда.

ОПАСНОСТ

Този символ обозначава опасност или опасно действие, които могат да доведат до тежки телесни повреди или смърт.

ВНИМАНИЕ

Този символ обозначава опасност или опасно действие, които могат да доведат до телесни повреди, вреди върху продукта или друго имущество.

МЯСТО НА МОНТАЖ

• Препоръчваме този климатик да се инсталира от квалифицирани монтажни техници в съответствие с инструкциите за монтаж, предоставени с уреда.
• Преди монтаж проверете дали напрежението на електрическото захранване в дома или офиса ви съответства на указания волтаж на фабричната табелка.

ОПАСНОСТ

• Не монтирайте този климатик на места, където има изпарения или лесновъзпламеними газове, или в много влажна среда, например в оранжерии.
• Не монтирайте климатика до предмети или обекти, които генерират силна топлина.

Избягвайте следното:

За да предпазите климатика от силна корозия, не монтирайте външното тяло на места, където може да бъде изпръскано от солена морска вода или е изложено на наситен със сяра въздух в близост до минерална вода.

1. Окабеляването трябва да е в съответствие с местните стандарти за електрически инсталации. За подробна информация се консултирайте се с продавача или с квалифициран електротехник.
2. Всеки модул трябва да бъде надлежно заземен посредством заземителен проводник или чрез заземяването на захранващия кабел.
3. Свързването към електрическата инсталация трябва да се извърши от квалифициран електротехник.

ВНИМАНИЕ

За да се загрее системата, централното ел. захранване трябва да се включи най-малко 5 (пет) часа преди да започнете да я използвате. Оставете централното ел. захранване включено, освен ако няма да използвате уреда за продължителен период от време.

Централно електрическо захранване

ВКЛ.

БЕЛЕЖКА

Изключете захранващия кабел от контакта и прекъсвача на централното захранване, ако няма да използвате климатика за дълъг период от време. Когато се изключат някои от външните или вътрешните тела, цялата система не може да се използва.

• Прочетете внимателно тези Инструкции за експлоатация преди за използвате климатика. Ако все още изпитвате затруднения или проблеми, обърнете се за помощ към продавача.
• Този климатик е предназначен да осигурява приятна атмосфера в помещения. Използвайте го единствено по предназначение, както е описано в настоящите инструкции за експлоатация.

ОПАСНОСТ

Искайте потвърждение от оторизиран дилър или специалист дали може да се използва различен тип хладилен агент. Използването на хладилен агент, който е различен от определения тип, може до предизвика повреда на продукта, експлозия, нараняване и др. нежелани последствия.

Никога не докосвайте уреда с мокри ръце.

Никога не използвайте или складирайте бензин или други вещества с лесно запалими пари в близост до климатика – това е изключително опасно.

Не използвайте този уред във взривоопасна среда.

Този климатик няма вентилатор, който да вкарва чист въздух отвън. Трябва често да отваряте вратите или прозорците, когато в същото помещение използвате отоплителни уреди с газ, нафта или др. подобни, които при работа изгарят значително количество от кислорода във въздуха в стаята. В противен случай съществува дори опасност от задушаване.

Осигурете отделен ел. контакт за всеки уред, както и централен прекъсвач за захранването, предпазител на веригата и предпазител за заземителната верига за защита срещу свръхток за този отделен токов кръг.

Осигурете отделен ел. контакт за всеки уред, както и пълна двустранна защита, която прекъсва захранването във всички полюси и е интегрирана в окабеляването в съответствие със стандартите за окабеляване.

За да се предотвратят опасности, които могат да възникнат в резултат на нарушена изолация, уредът трябва да бъде заземен.

Почистването на вътрешността на вътрешното и външното тяло не трябва да се извършва от потребителите. Ангажирайте оторизиран дилър или специалист за почистването.

Не се опитвайте сами да поправите уреда в случай на повреда. За ремонт на уреда се свържете с оторизиран търговец или сервис.

Изтичане на охлаждащия газ може създаде опасност от пожар.

По съображения за безопасност винаги изключвайте климатика и захранването му преди почистване и обслужване.

При авария изключете климатика от електрическото захранване, като издърпате щепсела от контакта, изключите прекъсвача или изключите захранването.

Не пъхайте пръстите си или други предмети във вътрешната или външната част на климатика, тъй като въртящите се части може да причинят нараняване.

Не използвайте модифициран кабел, общ кабел, удължител или неотговарящ на изискванията кабел, за да предотвратите прегряване и пожар.

ОПАСНОСТ

Спрете да използвате продукта, когато възникне аномалия/повреда и извадете щепсела от контакта или изключете от копчето и автоматичния превключвател. (Има риск от пушек/пожар/токов удар)

Примери за аномалия/повреда

• Заземителният автоматичен прекъсвач (ELCB) често се активира.
• Усеща се мирис на изгоряло.
• Чува се необичаен шум или уредът вибрира.
• Изтича вода от вътрешния уред.
• Кабелът или щепселът са необичайно горещи.
• Скоростта на вентилатора не може да се контролира.
• Уредът спира работа веднага, дори и да е включен да работи.
• Вентилаторът не спира, дори, ако уредът е спрял да работи.

Веднага се свържете с местния търговец за поддръжка/ремонт.

ВНИМАНИЕ

Този уред е предназначен за използване от експерти или обучени потребители в търговски обекти, в леката промишленост, във ферми или за търговски цели от неспециалисти.

Не включвайте и изключвайте климатика от ключа за централното захранване. Използвайте бутона за пускане и спиране ВКЛ./ИЗКЛ. (ON/OFF).

Не мушкате нищо в изходния отвор за въздух на външното тяло. Това е опасно, тъй като вентилаторът се върти с висока скорост.

Не докосвайте входния отвор за въздух или острите алуминиеви ребра на външното тяло. Може да се нараните.

Дръжте противопожарната аларма и изходният отвор за въздух на най-малко 1,5 м от уреда.

Този уред не е предназначен за използване от деца или от лица с намалени физически, сетивни или умствени способности, или такива които нямат необходимите познания и/или опит, освен ако не са получили инструкции от или не са под надзора на лице, което отговаря за тяхната безопасност. Трябва да следите децата да не играят с уреда.

Не охлаждайте и не затопляйте прекалено много помещението, ако в него се намират бебета или инвалиди.

Не сядайте и не стъпвайте върху уреда. Има опасност да паднете.

• Компрессорът понякога спира по време на гръмотевични бури.
  Това не е механична повреда. Уредът автоматично възстановява работата си след няколко минути.
• Оригиналният текст на тези инструкции е на английски език. Текстовете на останалите езици са превод на оригиналните инструкции.

Спрете използването на климатика, ако той работи необичайно или възникне повреда, и извадете щепсела от контакта.

(Опасност от задимяване/пожар/токов удар)

Примери за необичайна работа или повреда

• Климатикът не стартира когато е включен.
• Захранването прекъсва, когато кабельт се мести.
• Мирише на изгоряло или издава необичаен шум при работа.
• Корпусът е деформиран или необичайно горещ.

За поддръжка или ремонт се свържете се незабавно с местния търговец.

Този продукт съдържа флуорирани парникови газове, които са включени в Протокола от Киото. Не изхвърляйте газове в атмосферата.

Вид на хладилния агент: R410A

(1) ГПЗ = глобален потенциал на затопляне

Възможно е да се изисква периодична проверка за изтичане на хладилен агент съгласно европейското и местно законодателство. За повече информация се обърнете към Вашия дилър.

ИНФОРМАЦИЯ

Условия на експлоатация

Използвайте този климатик в следните температурни граници.

Външни тела Вътрешна Външна
mini (Тип LE1)	Режим охлаждане 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)
	Режим отопление 16°C ~ 30°C (*DBT)		-20°C ~ 18°C (*WBT)-20°C ~ 24°C (*DBT)
2WAY (Тип ME1)	Режим охлаждане 14°C ~ 25°C (*WBT) -10°C ~ 43°C (*DBT)
	Режим отопление 16°C ~ 30°C (*DBT) -25°C ~ 15°C (*DBT)
3WAY (Тип MF1)	Режим охлаждане 14°C ~ 25°C (*WBT) -10°C ~ 43°C (*DBT)
	Режим отопление 15°C ~ 30°C (*DBT) -20°C ~ 15°C (*WBT)
	Режим охлаждане иотопление	– -10°C ~ 24°C (*DBT)
3WAY (Тип MF2)	Режим охлаждане 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)
	Режим отопление 15°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)
	Режим охлаждане иотопление	– -10°C ~ 24°C (*DBT)

*DBT: Температура на сух термометър
*WBT: Температура на мокър термометър

Информация за събiranе и изхвърляне на стари електроуреди и батерии

Тези символи, поставени на продуктите, опаковките и/или съпътстващите ги документи обозначават електронни уреди, които не трябва да бъдат изхвърляни заедно с потока битови отпадъци.

За да бъдат правилно третирани и рециклирани, моля да предадете тези продукти на специално предназначените за тази цел места, спазвайки разпоредбите на националното законодательство и европейските директиви 2002/96/EC и 2006/66/EC.

Спазвайки инструкциите за правилното изхвърляне на такива уреди и батерии, вие ще помогнете да запазим ценни ресурси и да предотвратим възможни негативни ефекти върху човешкото здраве и околната среда.

Моля, обърнете се към местните общински власти или търговския обект, откъдето сте закупили продукта, за да получите допълнителна информация за най-близкия събирателен пункт или място за изхвърляне на стари електроуреди и батерии. При направилно изхвърляне на уреда, може да понесете наказателна отговорност, в съответствие разпоредбите на националното законодателство.

За бизнес потребители в Европейския Съюз

Ако желаете да изхвърлите ненужни електроуреди, моля свържете се с вашия дилър или доставчик за повече информация.

[Информация за страни извън Европейския Съюз]

Тези символи са валидни само в рамките на Европейския Съюз. Ако желаете да се освободите от тези отпадъчни продукти, моля свържете се с местните органи на властта или вашия доставчик, за да получите информация за тяхното коректно изхвърляне.

Забележка за символите върху батерии (последните два символа в ляво):

Тези символи могат да бъдат използвани заедно с химически символ. В такъв случай те спазват изискванията определени от директива за съответния химикал.

ЕКСПЛОАТАЦИЯ

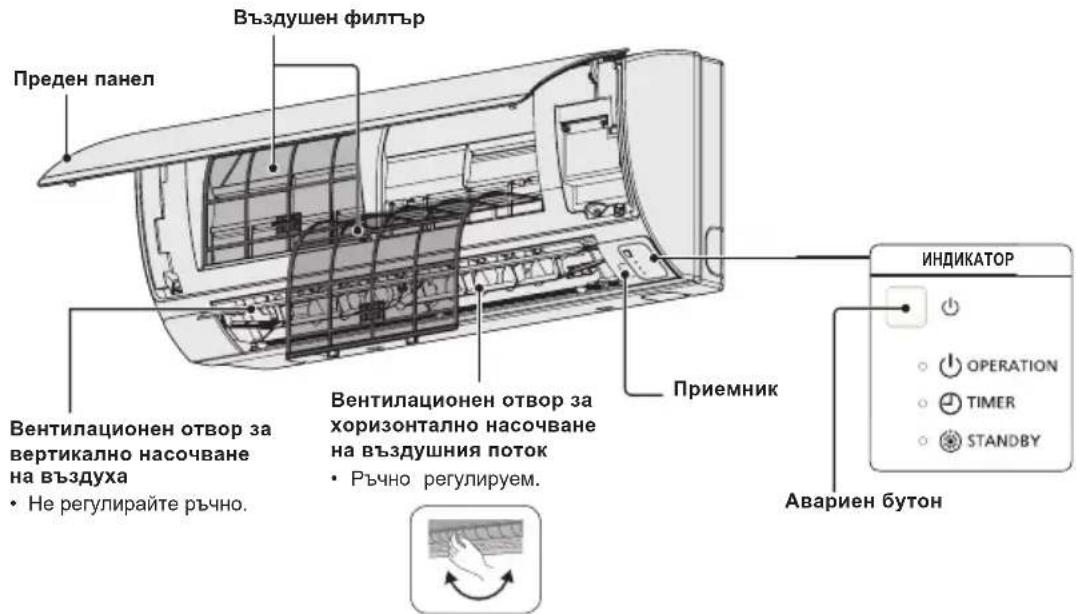

Наименования на компонентите ВЪТРЕШНО ТЯЛО

Тип К2 (СТЕНЕН)

Моля, вижте инструкцията за експлоатация на предлаганото допълнително безжично дистанционно управление.

(Безжичен тип: предлага се а всички вътрешни тела)

(Кабелен тип: предлага се за всички вътрешни тела)

БЕЛЕЖКА

За подробна информация вижте ръководството за експлоатация, приложено към допълнителното дистанционно управление с таймер.

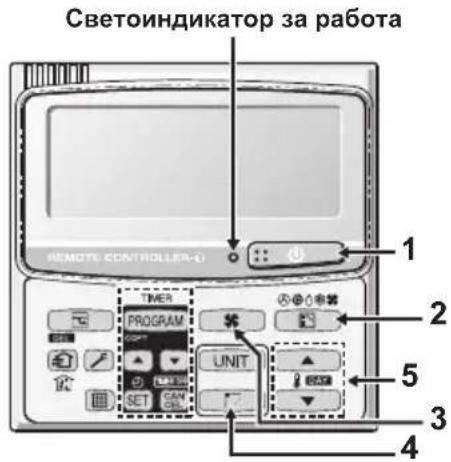

Натискане на този бутон пуска уреда, а натискане още веднъж го спира.

Светоиндикатор за работа Когато уредът работи свети Когато уредът е спрян нејсвети

Светоиндикатор за работа

Светоиндикаторът свети, когато климатикът работи.

Този светоиндикатор започва да мига, ако възникне грешка или се активира защитно устройство.

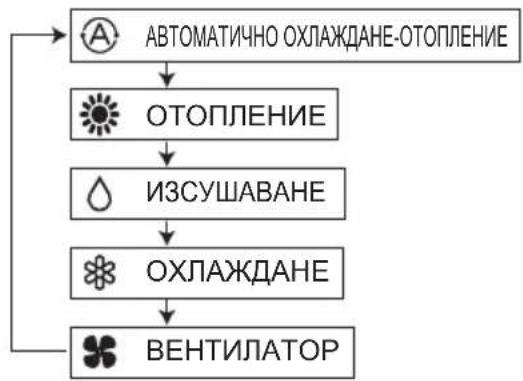

2. Бутон „Избор на режим“

С натискане на този бутон се избира режимът на работа

... В режим на автоматично охлаждане- отопление климатикът определя разликата между зададената температура от дистанционното и реалната температура в стаята.

След това автоматично избира режим на охлаждане или отопление.

(Автоматичното управление на отоплението и охлаждането с 2WAY или mini VFR системи е възможно, ако всички вътрешни тела в един и същ кръг на охлаждация агент и се управляват като група от дистанционното.)

3. Бутон „Скорост на вентилатора“

Регулиране на скоростта на вентилатора.

БЕЛЕЖКА

Когато бутонът за режим е в позиция ВЕНТИЛАТОР, не може да се избере АВТОМАТИЧЕН режим

4. Бутон „Люлеене/Посока на въздуха”

Натиснете бутона „Люлеене/Посока на въздуха“, за да изберете автоматично люлеене на жалузите или определен ъгъл на подаване на въздуха. (За повече информация вижте раздел „Регулиране на посоката на въздушния поток“).

5. Бутони за задаване на температурата

Промяна на зададената температура:

Натиснете бутона за задаване на температурата, за да промените настройките според предпочитанията си.

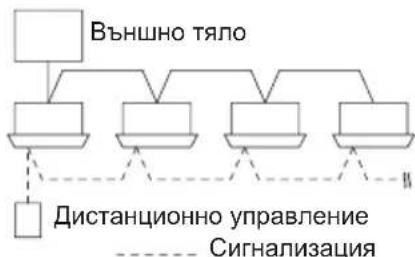

■ Управление на група климатици

Функцията за управление на група позволява управление на няколко климатика в едно и също голямо помещение.

• Могат да се свържат до 8 тела.
- Управление на всички тела в един и същ режим с изключение на посоката на въздушния поток.
- Използвайте сензора за температура на вътрешното тяло.

РЕГУЛИРАНЕ НА ПОСОКАТА НА ВЪЗДУШНИЯ ПОТОК

Функциите се различават в зависимост от използваното вътрешно тяло. Посоката на въздушния поток за уреди, които не са включени в списъка по-долу, не може да се регулира посредством дистанционното управление.

Тип У2, тип К2:

• Никога не използвайте ръце, за да преместите жалузите (вертикалните жалузи) за регулиране на въздушния поток, които се управляват чрез дистанционното управление.
• Когато климатикът се изключи, жалузите (вертикалните жалузи) автоматично преминават в долно положение.
• Жалузите (вертикалните жалузи) преминават и остават в горно положение, когато се изпълнява функция за отопление в режим на изчакване. Функцията за люлеене се активира след като функцията за отопление в режим на изчакване приключи. Индикаторът за люлеене обаче се показва на дисплея на дистанционното управление и докато се изпълнява функцията за отопление в режим на изчакване.

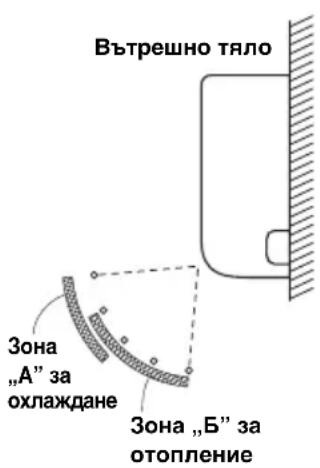

Регулиране на посоката на въздушния поток

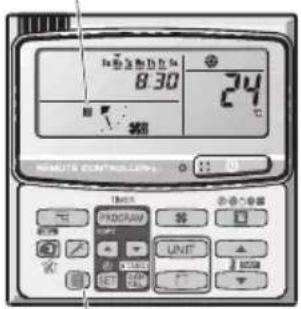

За да активирате функцията за „люлеене”:

Посоката на въздушният поток се променя с всяко натискане на бутона FLAP по време на работа.

Натиснете бутона FLAP, за да преместите жалузите (вертикалните жалузи) в най-долно положение, и след това натиснете отново бутона FLAP. На екрана се показва и въздушната струя започва автоматично да се движи нагоре-надолу.

Отопление Охлаждане и абсорбиране	на влага	Работа на вентилатора	Всички функции
Настойте жалузите (вертикалните жалузи) така, че да сочат надолу. Ако жалузите сочат нагоре, топлият въздух може да не достигне до пода.	Жалузите (вертикалните жалузи) могат да се настроят на една от три възможни позиции.

За да спрете постоянната промяна на ъгъла (люлеенето) на жалузите

Натиснете отново бутона FLAP (за управление на жалузите), докато функцията за люлеене на жалузите е включена, за да ги спрете в желаната позиция. След това въздушният поток може да се регулира отново до най-горно положение, като натиснете отново бутона FLAP.

Индикатор, че функцията за люлеене не е включена

Вентилатор и отопление	Охлаждане и абсорбиране на влага
	*

По време на охлаждане или абсорбиране на влага жалузите не спират в най-долна позиция. Дори ако спрете люлеенето, когато жалузите са в най-долна позиция, те няма да спрат, докато не достигнат третата позиция отгоре надолу.

РЕГУЛИРАНЕ НА ПОСОКАТА НА ВЪЗДУШНИЯ ПОТОК (ПРОДЪЛЖЕНИЕ)

■ 4-пътен касетен (Y2)

Климатиците от типове Y2 са оборудвани с автоматични жалузи.

Можете да зададете определена посока на въздушния поток или да включите функцията за люлеене чрез дистанционното управление.

ВНИМАНИЕ

Никога не местете жалузите с ръце.

■ Стенен тип (K2)

Вертикално насочване (автоматично)

Проверете дали дистанционното управление е включено. Натиснете бутона FLAP за да стартирате функцията за люлеене на жалузите. Ако желаете да спрете жалузите и да насочите въздушната струя в определена посока, натиснете отново бутона FLAP. В режим на охлаждане не насочвайте жалузите надолу и не ги насочвайте извън зоната за охлаждане „А”. В противен случай кондензираната влага може да започне да капе на пода. Зона „А“ е препоръчителната позиция на жалузите в режим на охлаждане. Ако климатикът работи в една фиксирана позиция на жалузите за около час, посоката въздушната струя се регулира автоматично и позицията на жалузите се променя. Посоката на въздушната струя може да е различна от показаното на дисплея на дистанционното управление.

ВНИМАНИЕ

Никога не местете жалузите с ръце.

Хоризонтално насочване (ръчно)

Хоризонталното регулиране на посоката на въздушния поток става, като ръчно се насочат вертикалните пластини наляво или надясно.

Бутон Auto Flap () UNIT за автоматично регулиране на позицията на жалузите

• Ако към дистанционното управление са свързани няколко вътрешни тела, посоката на въздушния поток за всяко от тях може да се регулира, като се избере съответното вътрешно тяло (вижте описанието на тази операция по-долу).
• За да регулирате въздушния поток за отделено тяло, натиснете бутона UNIT. На дисплея под управлявана група се показва номера на вътрешното тяло. Задайте посоката на въздушната струя за вътрешното тяло, което е показано на дисплея.
• С всяко натискане на бутона UNIT, индикаторът се променя по показания по-долу начин.
• Ако не се показва нищо, само с едно действие можете да зададете настройки за всички вътрешни тела едновременно.
• Номерът на съответното тяло се показва под Outdoor Unit Number–Indoor Unit Number (Номер на външно тяло – Номер на вътрешно тяло). Той не е постоянен и зависи от броя на телата в управляваната група.

Едно външно тяло и осем вътрешни тела

Две външни тела и четири вътрешни тела

СПЕЦИАЛНИ БЕЛЕЖКИ

• След като температурата в помещението достигне зададената стойност, тялото започва да повтаря цикъл на автоматично включване и изключване.
• За да се предотврати ново увеличаване на влажността в помещението, вътрешният вентилатор също се изключва, когато тялото не работи.
• Скоростта на вентилатора автоматично се задава на „LO” (ниски обороти) и не може да се регулира ръчно.
• Функцията абсорбиране не може да се използва, ако външната температура е помалка или равна на 15 °C.

Функция отопление

- Тъй като този уред затопля помещение, като използва топлината на външния въздух (система тип термопомпа), ефективността на режима за отопление спада, когато външната температура е твърде ниска. Ако тази система от тип „термопомпа” не може да осигури достаточно топлина, използвайте заедно с нея и допълнителен уред за отопление.

Размразяване • Когато външните температури са ниски, по змиевика на топлообменника на външното тяло може да се натрупа скреж или лед, което намалява отоплителната мощност. Ако това стане, автоматично се задейства система за размразяване, която се управлява от микропроцесор. Същевременно вентилаторът на вътрешното тяло спира (или в определени случаи започва да работи на много ниски обороти) и докато не приключи размразяването, на дисплея се показва индикатора „STANDBY” (Изчакване). След няколко минути функцията за отопление се задейства отново. (Този интервал варира в малки граници в зависимост от външната температура и начина, по който се е натрупал скреж или лед.)

(Изчакване) на дисплея

- Вътрешният вентилатор не се включва (или в определени случаи започва да работи на много ниски обороти) в продължение на няколко минути след стартиране на функцията за отопление, докато змиевика на вътрешния топлообменник не се нагрее достатьчно. Това е така, защото автоматично се включва и системата за предотвратяване на студено течение. През този интервал индикаторът (Изчакване) остава на дисплея.

- „” (Изчакване) остава на дисплея по време на размразяване или докато компресорът е изключен (или превключен на много ниски обороти) от термостата, докато системата работи в режим на отопляване. - След приключване на размразяването, когато компресорът се включи отново, индикаторът „(Изчакване) изгасва автоматично с рестартиране на функцията за отопляване.

Бележка

Прекъсване на захранването, докато уредът работи

Ако захранването на този уред бъде прекъснато временно, уредът автоматично ще поднови работата си (когато захранването бъде възстановено) с настройките, с които е работел преди прекъсването.

ПОЧИСТВАНЕ И ГРИЖИ

ОПАСНОСТ

1. По съображения за безопасност изключете климатика и прекъснете захранването му преди да започнете почистване.
2. Не изливайте вода върху вътрешното тяло, за да го почистите. Това може да повреди вътрешните компоненти и може да създаде опасност от токов удар.

ВНИМАНИЕ

1. Никога не използвайте разтворители или агресивни химикали за почистване на вътрешното тяло. Не бършете пластмасовите части, като използвате твърде топла вода.
2. Някои метални ръбове и ребра са остри и могат да причинят нараняване, ако с тях не се работи правилно, особено при почистване.
3. Вътрешната бобина и други компоненти на външното тяло трябва да се почистват периодично. Консултирайте се с продавача или със сервизен център.

От страната на входния отвор и изходния отвор за въздух (вътрешно тяло)

Почистете страните на входния отвор и изходния отвор за въздух с прахосмукачка, като използвате накрайник четка за прах, или ги избършете с чиста и мека кърпа. Ако тези части са замърсени, използвайте кърпа, навлажнена с вода. Когато почиствате страната на изходния отвор за въздух, внимавайте да не извадите вертикалните пластини от местата им.

ВНИМАНИЕ

• Изключете захранването преди почистване.
• Не докосвайте алуминиевото ребро, острата част може да причини нараняване.

ИНСТРУКЦИИ ЗА ИЗМИВАНЕ

• Не използвайте бензин, разредител или абразивни прахове.
• Използвайте само сапуни ( pH7) или неутрални домакински прахове.
• Не използвайте вода, по-гореща от 40°C.

СЪВЕТИ

• Почиствайте филтъра редовно за осигуряване на оптимална производителност и за намаляване на разхода на енергия.
• Моля, консултирайте се с намиращия се найблизко до Вас дилър за сезонен преглед.

АЛУМИНИЕВО РЕБРО

ПРЕДЕН ПАНЕЛ

Свалете предния панел:

• Повдигнете нагоре и издърпайте, за да свалите предния панел.
• Измийте внимателно и изсушете.

Затворете предния панел:

- Натиснете и двата края на предния панел, за да го затворите сигурно.

ВЪЗДУШЕН-ФИЛТЪР

• На всеки две седмици е нужно почистване на въздушните филтри.
• Внимателно почистете/измийте филтрите с вода, за да не нараните повърхността им.
• Внимателно изсушете филтрите на сенчесто място, далеч от огън и пряка слънчева светлина.
  • Подменяйте повредените филтри.

ВЪТРЕШНА ЧАСТ

Внимателно забършете uredа с мек, сух парцал.

■ Поддръжка на въздушния филтър

Препоръчително е въздушният филтър да се почиства, когато на екрана се покаже (филтър). В прашни и замърсени помещения почиствайте често филтъра, независимо от показанията на този индикатор, за да осигурите най-ефективна работа на климатика.

■ След почистване

1. След като почистите въздушния филтър, го инсталирайте обратно в първоначалното му положение. Извършете монтажа по ред, обратен на демонтажа.
2. Натиснете бутона за нулиране на индикатора за филтъра. Индикаторът за филтъра (филтър) на дисплея изгасва.

Индикатор за филтъра

Бутон за нулиране на индикатора за филтъра

ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ

Ако има проблеми в работата на климатика, първо проверете следното преди да поискате техническо обслужване. Ако проблемът продължава и след това, свържете се с търговеца или със сервиз.

ВЪТРЕШНО ТЯЛО

Симптом		Причина
Шум Звук ка	то течаща вода по време на работа или след това	Звук от охладителя, който тече в уредаЗвук от отводняване през дренажната тръба
	Пукащ звук по време на работа или след това	Пукане при промяна на температура на компонентите
Миризма Подаваният въздух от климатика има миризма		В климатика се натрупва миризма от вътрешните компоненти, цигари или козметика, която излиза с подавания въздух.Наличие на прах във вътрешността на тялото Посъветвайте се с търговеца
Конденз По	време на експлоатация се събира конденз близо до изхода за въздух	Влагата в помещението се охлажда от студената въздушна струя и се натрупва като конденз.
Замъгляване	Замъгляване при работа в режим на охлаждане(На места, където има висока концентрация на маслени пари, напр. в ресторанти)	Необходимо е почистване, тъй като вътрешността на тялото (напр. топлообменника) е замърсена. Потърсете помощ от търговеца, тъй като е необходима техническа поддръжка.По време на размразяване
Вентилаторът продължава да се върти за известно време дори когато климатикът е изключен.		Въртенето на вентилатора осигурява безпроблемна работа.Понякога вентилаторът се върти, тъй като са зададени настройки за сушене на топлообменника.
Посоката на въздушната струя се променя по време на работаНе могат да се зададат настройки за посока на въздушната струя.Не може да бъде променена посоката на въздушната струя.		Когато температурата на подавания въздух е ниска или по време на работа в режим за размразяване автоматично се задава хоризонтална въздушна струя.Позицията на жалузите понякога се задава отделно.
При промяна на посоката на въздушната струя жалузите се движат няколко пъти и спират в определената позиция.		При промяна на посоката на въздушната струя жалузите се местят след като първо търсят стандартното си положение.
Прах С въздуха излиза и прах, който се е натрупал във вътрешността на вътрешното тяло.
При първоначална работа на висока скорост (за период от 3 до 30 минути) вентилаторът може да се върти по-бързо от зададените настройки за скорост.		Това е с цел диагностика на работата, за да се провери дали оборотите на мотора на вентилатора са в рамките на експлоатационните стойности.

ВЪНШНО ТЯЛО

Симптом		Причина
Не работи	Веднага след включване на захранването.	Работата не започва през първите 3 минути, тъй като се активира защитната верига на компресора.
	При спиране на климатика и незабавно пускане след това.
Шум В режим на отопление често има шум.		По време на размразяване
Пара В режим на отопление често има пара
Когато климатикът е спрян от дистанционното управление, понякога вентилаторът на външното тяло продължава да работи и малко след това, въпреки че компресорът на външното тяло е спрял.		Въртенето на вентилатора осигурява безпроблемна работа.

Симптом	Причина	Решение
Климатикът не работи изобщо, въпреки че захранването е включено.	Повреда в захранването или в подаването на захранването	Натиснете отново бутон ON/OFF (ВКЛ./ИЗКЛ.) на дистанционното управление.
	Бутонът за включване е в положение „Изкл.”	• Включете захранването, ако прекъсвачът е изключен.• Ако прекъсвачът се е изключил автоматично, потърсете помощ от търговеца, преди да го включите отново.
	Изгорял предпазител. Ако има изгорял	предпазител, потърсете помощ от търговеца.
Неефективна работа в режими на отопление и охлаждане	Входът или изходът за въздух на външното или вътрешното тяло са задръстени с прах или др.	Отстранете праха или запушването.
	Скоростта на въздушната струя е зададена на „Бавна“	Променете на „Висока“ или „Бърза“
	Неправилни настройки за температурата	Вижте „ПОЛЕЗНА ИНФОРМАЦИЯ ЗА ИКОНОМИЯ НА ЕНЕРГИЯ“
	Помещението е изложено на директна слънчева светлина, докато климатикът работи в режим на охлаждане.
	Има отворени врати и/или прозорци.
	Въздушният филтър е задръстен. Вижте „ПОЧИСТВАНЕ И ГРИЖИ“
	Твърде много източници на топлина в помещението при работа в режим на охлаждане.	Незабавно намалете източниците на топлина.
	Твърде много хора в помещението при работа в режим на охлаждане.	Променете настройките за температурата или променете скоростта на въздушната струя на „Висока“ или „Бърза“.

Ако и след като проверите горепосочените възможни причини, климатикът все още не работи безпроблемно, първо изключете климатика, а след това прекъснете централното захранване. След това се свържете с търговеца, информирайте го за серийния номер и какви са симптомите. Никога не се опитвайте да ремонтирате климатика сами, тъй като това е много опасно. Освен това посочете дали има знак за инспектиране м каква е комбинацията от цифри и буквите E, F, H, L, P, която е изписана на LCD екрана на дистанционното управление.

Не допускайте следното:

• Не блокирайте входа и изхода за въздух на външното и/или вътрешното тяло. Ако не са открити, климатикът няма да работи ефективно и може да се повреди.
• Не допускайте в помещението да прониква директна слънчева светлина. Използвайте жалузи, щори или завеси. Ако стените и таванът на помещението са нагрети от слънцето, охлаждането ще отнеме много повече време.

Следвайте тези препоръки

• Винаги поддържайте въздушния филтър чист. (Вижте „ПОЧИСТВАНЕ И ГРИЖИ”) Замърсеният въздушен филтър намалява ефективността на климатика.
• За да не позволявате климатизираният въздух да излиза от помещението, дръжте затворени прозорците, вратите и всички други отвори.

БЕЛЕЖКА

Ако захранването прекъсне, докато климатикът работи

Ако захранването на климатика временно прекъсне, климатикът автоматично ще продължи работата си след като захранването бъде възстановено, с настройките, с които е работел преди прекъсването.

СОДЕРЖАНИЕ
