S-22MK2E5 - кондиционер PANASONIC - Бесплатное руководство пользователя

Тип изделия	Кондиционер сплит-системы
Модель	S-22MK2E5
Бренд	PANASONIC
Тип внутреннего блока	Кассетный с 4 направлениями потока 60x60 (тип Y2) или настенный (тип K2)
Режимы работы	Охлаждение, обогрев, осушение, вентиляция, авто
Хладагент	R410A
Потенциал глобального потепления (GWP)	1975
Диапазон рабочих температур (охлаждение)	Внутренний блок: 14–25 °C (по влажному термометру); наружный блок: –10…46 °C (по сухому термометру)
Диапазон рабочих температур (обогрев)	Внутренний блок: 16–30 °C (по сухому термометру); наружный блок: –20…24 °C (по сухому термометру)
Электропитание	220–240 В, 50 Гц
Управление	Беспроводной пульт ДУ (опция); проводной пульт с таймером (опция)
Направление воздушного потока	Автоматическое качание заслонки (вертикальное); ручная регулировка горизонтальных жалюзи
Фильтр	Воздушный фильтр (очистка каждые 2 недели); индикатор загрязнения
Очистка	Съемная передняя панель; чистка пылесосом или мягкой тканью; не использовать растворители
Безопасность	Автоматическое отключение при неисправности; защита от перегрева; заземление; прерыватель утечки на землю
Размораживание	Автоматическое управление микрокомпьютером; вентилятор внутреннего блока останавливается
Автоматический перезапуск	После сбоя питания работа возобновляется с предыдущими настройками

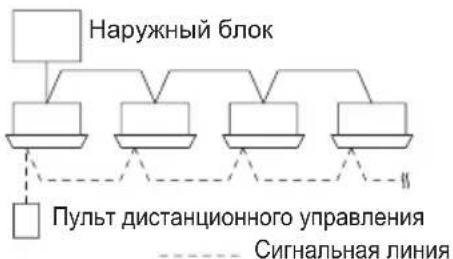

Групповое управление	До 8 внутренних блоков с одного пульта (проводного)
Таймер	Опциональный проводной пульт с функциями таймера
Класс защиты	I

Часто задаваемые вопросы - S-22MK2E5 PANASONIC

Как часто нужно чистить воздушный фильтр кондиционера Panasonic S-22MK2E5?

Рекомендуется чистить воздушные фильтры каждые две недели. При появлении индикатора Фильтр на дисплее пульта ДУ очистка обязательна. Фильтр можно промыть водой (не горячее 40°C) и высушить в тени.

Что делать, если кондиционер не включается?

Проверьте, включен ли сетевой выключатель и автомат защиты. Убедитесь, что на пульте ДУ нажата кнопка Старт/Стоп. После сбоя питания устройство автоматически перезапустится. Если проблемы сохраняются, обратитесь к дилеру.

Почему кондиционер работает, но не охлаждает или не греет должным образом?

Возможные причины: засорены воздухозаборные или выпускные отверстия, установлена низкая скорость вентилятора, неправильно задана температура, открыты окна или двери, засорен воздушный фильтр. Если в помещении много людей или источников тепла, производительность может снизиться. Очистите фильтр и устраните препятствия.

Как настроить направление воздушного потока?

Используйте кнопку Качание/Направление воздуха на пульте ДУ. Каждое нажатие изменяет угол заслонки. Для режима качания нажмите кнопку повторно. Не перемещайте заслонку вручную. Горизонтальные жалюзи регулируются вручную.

Что означает мигающий индикатор работы?

Мигание индикатора свидетельствует об ошибке или активации защитного устройства. Отключите кондиционер и обратитесь к дилеру. На ЖК-дисплее пульта могут появиться коды ошибок (E, F, H, L, P с цифрами).

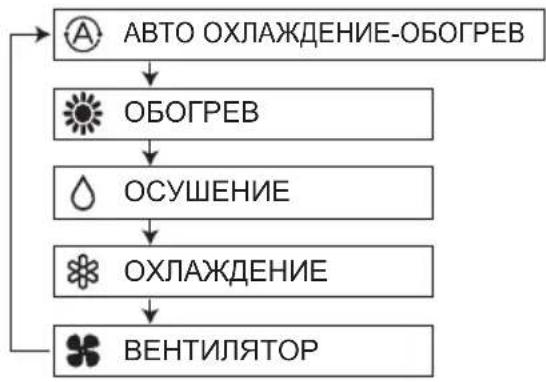

Как использовать режим осушения?

Выберите режим Осушение кнопкой Выбор режима. В этом режиме скорость вентилятора автоматически устанавливается на низкую и не регулируется. Осушение работает только при наружной температуре выше 15°C.

Можно ли использовать кондиционер при очень низких температурах?

Для охлаждения наружная температура должна быть не ниже –10°C (по сухому термометру). Для обогрева эффективность снижается при сильном морозе. При обогреве допускается работа до –20°C. При низких температурах может потребоваться дополнительный обогреватель.

Как выполнить сброс индикатора фильтра?

После очистки и установки фильтра на место нажмите кнопку Сброс фильтра на внутреннем блоке. Индикатор Фильтр на дисплее погаснет.

Что делать, если из кондиционера капает вода?

Капли воды на воздуховыпускном отверстии во время работы — это нормально (конденсация). Если вода капает из корпуса, возможно, забит дренаж или засорен фильтр. Очистите фильтр и проверьте дренажную трубу. При необходимости вызовите специалиста.

Как настроить таймер на включение/выключение?

Для этого требуется дополнительный проводной пульт с таймером (приобретается отдельно). Инструкция по настройке таймера прилагается к пульту. Беспроводной пульт ДУ базовой комплектации таймером не оснащен.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ S-22MK2E5 PANASONIC

Перед использованием этого устройства внимательно прочитайте настоящую инструкцию по эксплуатации и сохраните ее для дальнейших справок.

Стр. ИНФОРМАЦИЯ ЗА ПРОДУКТА....114
МЕРКИ ЗА БЕЗОПАСНОСТ....114
МЯСТО НА МОНТАЖ 115
ИЗИСКВАНИЯ КЪМ ЕЛЕКТРОЗАХРАНВАНЕТО.... 115
ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ.... 116
ИНФОРМАЦИЯ 118
ЕКСПЛОАТАЦИЯ.... 119
РЕГУЛИРАНЕ НА ПОСОКАТА НА ВЪЗДУШНИЯ ПОТОК....121
РЕГУЛИРАНЕ НА ПОСОКАТА НА ВЪЗДУШНИЯ ПОТОК ЗА НЯКОЛКО ВЪТРЕШНИ ТЕЛА, КОИТО ИЗПОЛЗВАТ ЕДНО (ЖИЧНО) ДИСТАНЦИОННО УПРАВЛЕНИЕ....123
СПЕЦИАЛНИ БЕЛЕЖКИ....124
ПОЧИСТВАНЕ И ГРИЖИ....124
ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ .....126
ПРОВЕРЕТЕ СЛЕДНОТО ПРЕДИ ДА ПОИСКАТЕ СЕРВИЗНО ОБСЛУЖВАНЕ.....127
ПОЛЕЗНА ИНФОРМАЦИЯ ЗА ИКОНОМИЯ НА ЕНЕРГИЯ .....127
СПЕЦИФИКАЦИИ....172

ИНФОРМАЦИЯ ЗА ПРОДУКТА

ИЗИСКВАНИЯ КЪМ ЕЛЕКТРОЗАХРАНВАНЕТО

ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ

Не мушкайте предмети в корпуса на вентилатора.

Така можете да се нараните или да повредите уреда.

ЗАБЕЛЕЖКА

ВАЖНА ИНФОРМАЦИЯ, КАСАЕЩА ИЗПОЛЗВАНИЯ ХЛАДИЛЕН АГЕНТ

ГПЗ ^(1) стойност: 1975

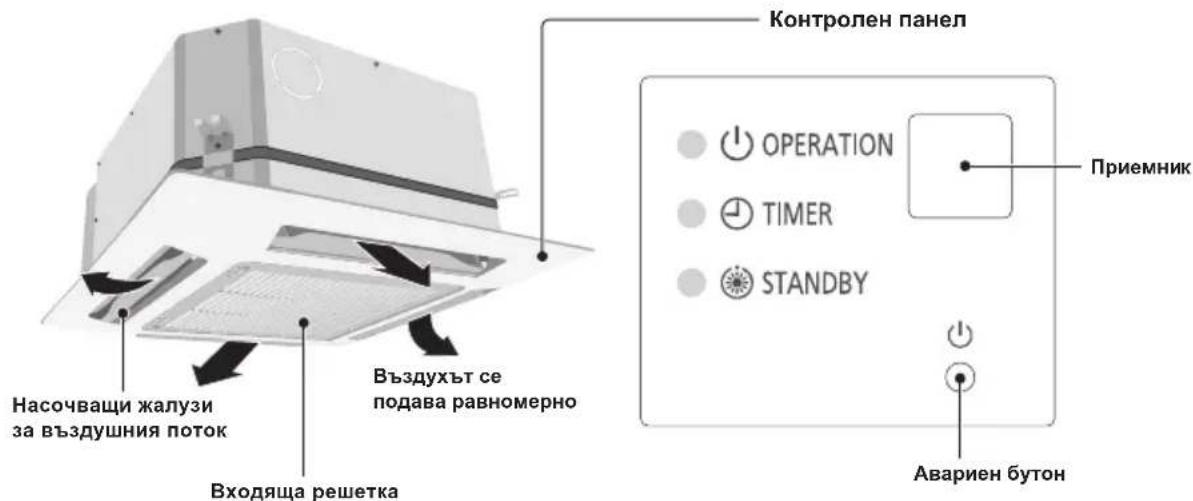

Тип У2 (4-ПЪТЕН КАСЕТЕН 60x60)

Безжично дистанционно управление (Опция)

БЕЛЕЖКА

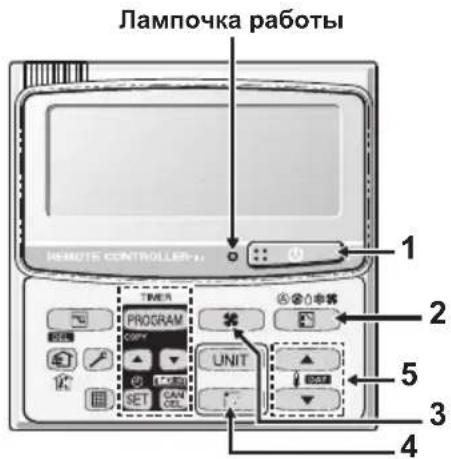

Дистанционно управление с таймер (Опция)

■ Наименование и функции

1. Бутон „Старт/Стоп”

РЕГУЛИРАНЕ НА ПОСОКАТА НА ВЪЗДУШНИЯ ПОТОК ЗА НЯКОЛКО ВЪТРЕШНИ ТЕЛА, КОИТО ИЗПОЛЗВАТ ЕДНО (ЖИЧНО) ДИСТАНЦИОННО УПРАВЛЕНИЕ

Работа в режим АБСОРБИРАНЕ

Как функционира

Работа на климатика при отопление

ПРОВЕРЕТЕ СЛЕДНОТО ПРЕДИ ДА ПОЙСКАТЕ СЕРВИЗНО ОБСЛУЖВАНЕ

ПОЛЕЗНА ИНФОРМАЦИЯ ЗА ИКОНОМИЯ НА ЕНЕРГИЯ

Стр. ИНФОРМАЦИЯ ОБ ИЗДЕЛИИ....128
МЕРЫ ПРЕДОСТОРОЖНОСТИ....128
МЕСТО УСТАНОВКИ....129
ЭЛЕКТРОТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ....129
ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ....130
ИНФОРМАЦИЯ....132
ЭКСПЛУАТАЦИЯ....133
РЕГУЛИРОВКА НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА....135
РЕГУЛИРОВКА НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА ДЛЯ НЕСКОЛЬКИХ
ВНУТРЕННИХ БЛОКОВ С ПОМОЩЬЮ ОДНОГО ПУЛЬТА ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ (ПРОВОДНОГО)......137
ОСОБЫЕ ЗАМЕЧАНИЯ....138
УХОД И ЧИСТКА....138
ПОИСК И УСТРАНЕНИЕ НЕСПРАВНОСТЕЙ....140
ПРОВЕРКА ПЕРЕД ОБРАЩЕНИЕМ В ЦЕНТР ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ.....141
СОВЕТЫ ПО ЭНЕРГОСБЕРЕЖЕНИЮ .....141
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ....172

ИНФОРМАЦИЯ ОБ ИЗДЕЛИИ

Если у Вас возникли проблемы или вопросы, касающиеся Вашего кондиционера, Вам потребуется следующая информация. Номер модели и серийный номер находятся на изделии в нижней части корпуса.

Модель № ____ Серийный № ____

Дата продажи

Адрес дилера

Номер телефона.

Класс защиты I

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Следующие символы, используемые в данной инструкции по эксплуатации, предупреждают Вас о потенциально опасных условиях для пользователей, обслуживающего персонала или прибора:

ПРЕДОСТРЕЖЕНИЕ

Этот символ относится к опасному или небезопасному действию, которое может привести к серьезной травме или летальному исходу.

ПРЕДУПРЕЖДЕНИЕ

Этот символ относится к опасному или небезопасному действию, которое может привести к травме или повреждению изделия или материальному ущербу.

МЕСТО УСТАНОВКИ

• Мы рекомендуем, чтобы установка этого кондиционера выполнялась надлежащим образом квалифицированными специалистами по установке в соответствии с Инструкцией по установке, прилагаемой к устройству.
  • Перед установкой убедитесь, что напряжение электрической сети в Вашем доме или офисе совпадает с напряжением, указанном на изделии.

ПРЕДОСТРЕЖЕНИЕ

• Не устанавливайте этот кондиционер в местах, где имеются испарения или огнеопасные газы, а также в чрезмерно влажных местах, например, в оранжерее.
• Не устанавливайте кондиционер в местах, где находятся предметы с сильным тепловыделением.

Избегайте:

Для защиты кондиционера от сильной коррозии избегайте устанавливать внешний блок там, где непосредственно на него могут попадать капли соленой морской воды или в серосодержащей атмосфере вблизи горячих источников.

ЭЛЕКТРОТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1. Вся проводка должна удовлетворять местным электротехническим правилам и нормам. Для получения подробной информации обратитесь к Вашему дилеру или квалифицированному электрику.
2. Каждый блок должен быть заземлен надлежащим образом с помощью провода заземления (или громоотвода) или через сетевую проводку.
3. Проводка должна быть выполнена квалифицированным электриком.

ПРЕДУПРЕЖДЕНИЕ

Чтобы прогреть систему, сетевой выключатель необходимо включить, по крайней мере, за пять (5) часов до начала работы. Оставьте сетевой выключатель в положении ВКЛ., даже если Вы не будете использовать это устройство в течение длительного периода времени.

Сетевой выключатель

ПРИМЕЧАНИЕ

Отсоедините сетевой штепсель от электрической розетки и прерывателя цепи, если он не используется в течение длительного периода времени. При отключении каких-либо внешних или внутренних блоков, вся система становится неработоспособной.

ПРАВИЛА ТЕХНИКИ БЕЗОПАСНОСТИ

• Перед использованием данного кондиционера внимательно прочитайте эту инструкцию по эксплуатации. Если у Вас остались затруднения или проблемы, обратитесь за помощью к Вашему дилеру.
- Данный кондиционер разработан для обеспечения комфортных условий в помещении. Используйте его только для предназначенных целей, как описано в настоящей инструкции по эксплуатации.

ПРЕДОСТРЕЖЕНИЕ

Чтобы убедиться в пригодности того или иного типа хладагента для использования в кондиционере, проконсультируйтесь с уполномоченным продавцом или техническим специалистом. Применение хладагентов, не рекомендованных производителем, может привести к выходу кондиционера из строя, взрыву, травмам и т.п.

Ни в коем случае не прикасайтесь к устройству мокрыми руками.

Ни в коем случае не используйте и не храните бензин или другие огнеопасные газы или жидкости вблизи кондиционера — это очень опасно.

Не используйте устройство в потенциально взрываопасной атмосфере.

Данный кондиционер не имеет вентилятора для забора свежего воздуха с улицы. Вам следует регулярно открывать двери или окна, если Вы используете в том же помещении газовые или масляные нагревательные приборы, потребляющие много кислорода из воздуха. В противном случае существует опасность удушья в экстремальной ситуации.

Обеспечьте наличие штепсельных розеток, которые будут использоваться отдельно для каждого блока, кроме того, необходимо обеспечить в отдельной цепи отключение питания, прерыватель цепи и прерыватель утечки тока на землю для защиты от перегрузки по току.

Обеспечьте штепсельную розетку отдельно для каждого блока, кроме того, в стационарную проводку должен быть вмонтирован переключатель для полного отсоединения во всех полюсах, в соответствии с правилами выполнения проводки.

Для предотвращения возможной опасности при нарушении изоляции необходимо заземлить блок.

Пользователи не должны выполнять чистку внутренних частей внутреннего и внешнего блоков. Для чистки вызовите уполномоченного дилера или специалиста.

В случае неисправности данного устройства не пытайтесь самостоятельно ремонтировать его. Для ремонта обратитесь к дилеру по продаже или техническому обслуживанию.

Утечка газообразного холодильного агента может привести к пожару.

Для обеспечения безопасности обязательно выключите кондиционер, а также отключите питание перед чисткой или техническим обслуживанием.

Отсоедините сетевую вилку от штепсельной розетки, отключите прерыватель или отключите отсоединяющий питание провод, чтобы изолировать комнатный кондиционер от сетевого источника электропитания в случае чрезвычайных обстоятельств.

Не вставляйте пальцы или другие предметы во внешний и внутренний блоки кондиционера воздуха. Вращающиеся части могут нанести травму.

Во избежание перегрева и возникновения пожара не вносите изменения в шнур питания, не используйте сочлененный шнур, удлинитель или шнур, не входящий в комплект поставки устройства.

ПРЕДОСТРЕЖЕНИЕ

При возникновении любых неисправностей/сбоях следует прекратить использовать изделие и вынуть штепсель шнура питания из розетки или выключить сетевой выключатель и прерыватель.

(Риск задымления/возгорания/поражения электрическим током)

Примеры неисправностей/сбоев

• Частое выключение ELCB.
• Появился запах гари.
• Появился ненормальный шум или вибрация блока.
• Утечка воды из внутреннего блока.
• Шнур питания или штепсель становятся слишком горячими.
• Невозможно контролировать скорость вентилятора.
• Кондиционер сразу перестает функционировать даже при включении для работы.
• Вентилятор не останавливается даже при остановке работы.

Незамедлительно свяжитесь с местным дилером для обеспечения технического обслуживания/выполнения ремонтных работ.

ПРЕДУПРЕЖДЕНИЕ

Устройство предназначено для использования специалистами или обученными пользователями в магазинах, в легкой промышленности и на фермах, а также для коммерческого использования непрофессионалами.

Не включайте и не выключайте кондиционер с помощью сетевого выключателя. Используйте функциональную кнопку ВКЛ/ВЫКЛ.

Не вставляйте ничего в воздуховыпускное отверстие внешнего блока. Это опасно, так как вентилятор вращается с высокой скоростью.

Не касайтесь воздухозаборного отверстия и острых алюминиевых пластин внешнего блока. Вы можете пораниться.

Располагайте пожарную сигнализацию и воздуховыпускное отверстие на расстоянии не менее 1,5 м от блока.

Настоящее устройство не предназначено для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, а также с недостаточными опытом или осведомленностью, за исключением случаев, когда они находятся под наблюдением или получают инструкции относительно использования устройства от лица, отвечающего за их безопасность. Необходимо следить за детьми, чтобы они не играли с устройством.

Не охлаждайте и не нагревайте помещение слишком сильно, если в нем находятся маленькие дети или недееспособные люди.

Не садитесь и не вставайте на блок. Вы можете неожиданно упасть.

Не вставляйте никакие предметы в КОРПУС ВЕНТИЛЯТОРА.

Вы можете получить травму или повредить устройство.

ЗАМЕЧАНИЕ

• Компрессор может неожиданно остановиться во время грозы. Это не является механической неисправностью. Работа автоматически возобновится через несколько минут.
• Текст на английском языке является оригинальной инструкцией. Другие языки являются переводом оригинальной инструкции.

Название и адрес предприятия-изготовителя в России и Украине

Название и адрес предприятия-изготовителя указаны на картонной коробке и на паспортной табличке.

Прекратите использовать изделие в случае возникновения нарушения/неисправности и отсоедините сетевую вилку или выключите переключатель питания и прерыватель.

(Опасность задымления/пожара/поражения электрическим током)

Примеры нарушения/ неисправности

• Аппарат иногда не работает при включении.
• Питание иногда отсоединяется при перемещении шнура.
• Во время работы обнаруживается запах гари или необычный шум.
• Корпус деформировался или чрезмерно горячий.

Немедленного обратитесь к Вашему местному дилеру для технического обслуживания/ремонта.

Для справки Украина и Россия освобождены от следования точным указаниям Директивы ЕС по фторированным газам.

ВАЖНАЯ ИНФОРМАЦИЯ ОТНОСИТЕЛЬНО ИСПОЛЬЗУЕМОГО ХОЛОДИЛЬНОГО АГЕНТА

Это изделие содержит фторированные парниковые газы, попадающие под действие Киотского протокола. Не выпускайте газы в атмосферу.

Значение GWP ^(1) : 1975

(1) GWP = потенциал глобального потепления

В зависимости от европейского или местного законодательства может требоваться периодическая проверка утечки холодильного агента. Для получения более подробной информации, пожалуйста, обратитесь к Вашему местному дилеру.

ИНФОРМАЦИЯ

Условия работы

Используйте данный кондиционер в следующем диапазоне температур.

Наружный блок В помещении		Вне помещения
mini (Тип LE1)	Режим охлаждения 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)
	Режим обогрева 16°C ~ 30°C (*DBT)		-20°C ~ 18°C (*WBT)-20°C ~ 24°C (*DBT)
2WAY (Тип ME1)	Режим охлаждения 14°C ~ 25°C (*WBT) -10°C ~ 43°C (*DBT)
	Режим обогрева 16°C ~ 30°C (*DBT) -25°C ~ 15°C (*DBT)
3WAY (Тип MF1)	Режим охлаждения 14°C ~ 25°C (*WBT) -10°C ~ 43°C (*DBT)
	Режим обогрева 15°C ~ 30°C (*DBT) -20°C ~ 15°C (*WBT)
	Режим охлаждения и обогрева	-	- 1
3WAY (Тип MF2)	Режим охлаждения 14°C ~ 25°C (*WBT) -10°C ~ 46°C (*DBT)
	Режим обогрева 15°C ~ 30°C (*DBT) -20°C ~ 18°C (*WBT)
	Режим охлаждения и обогрева	-	- 1

*DBT: Температура сухого шарика термометра

*WBT: Температура смоченного шарика термометра

Информация для пользователей относительно сбора и утилизации старого оборудования и использованных батарей

Данные символы на изделиях, упаковке и/или сопроводительной документации означают, что использованные электрические и электронные изделия и батарейки не следует утилизировать вместе с бытовым мусором.
Для надлежащей обработки, восстановления и переработки старых изделий и использованных батареек, пожалуйста, сдавайте их в пункты переработки вторичного сырья в соответствии с Вашими национальными законодательством и Директивами 2002/96/EC и 2006/66/EC.
Благодаря надлежащей утилизации таких изделий и батареек Вы можете внести свой вклад в сохранение ценных ресурсов и предотвращение негативного влияния на здоровье человека и окружающую среду, которые могут возникнуть при неправильном обращении с отходами.
Для получения более подробной информации о сборе и переработке старых изделий и батареек, пожалуйста, обратитесь в местные органы самоуправления, пункт сбора вторичного сырья или по месту приобретения изделий.
В соответствии с национальным законодательством за неправильную утилизацию отходов может налагаться штраф.

Для промышленных потребителей в странах Европейского Союза

Если Вы хотите избавиться от электрического или электронного оборудования, пожалуйста, обратитесь к дилеру или поставщику для получения дальнейшей информации.

[Информация относительно утилизации в других странах за пределами Европейского Союза]

Эти символы действительны только в пределах Европейского Союза. Если Вы хотите избавиться от этих изделий, пожалуйста, обратитесь в местные уполномоченные органы или к дилеру для получения сведений о надлежащем способе утилизации.

Примечание относительно символа батарейки (приведенные внизу два примера символов):

Этот символ может использоваться вместе с символом химического элемента. В этом случае он соответствует требованиям для свинца Pb, установленным Директивой по входящим в состав химическим веществам.

ЭКСПЛУАТАЦИЯ

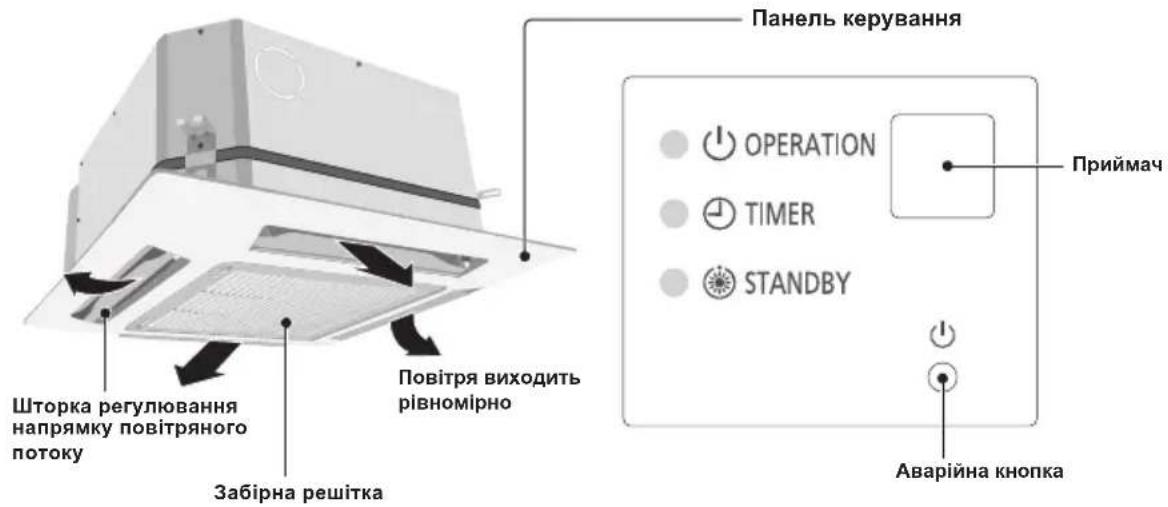

Названия частей

ВНУТРЕННИЙ БЛОК

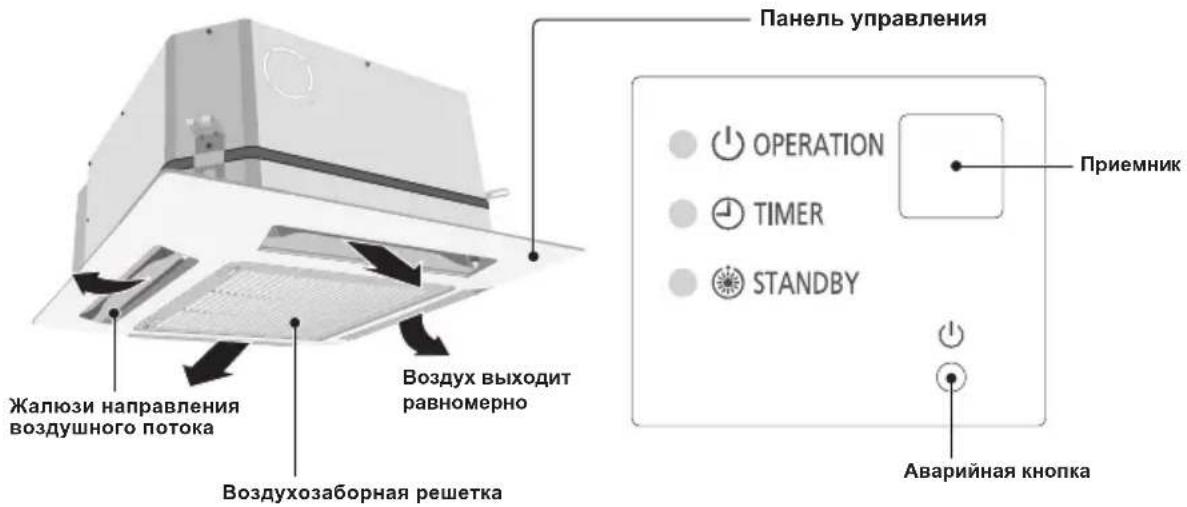

Тип У2 (КАССЕТНЫЙ С 4 НАПРАВЛЕНИЯМИ ПОТОКА 60x60)

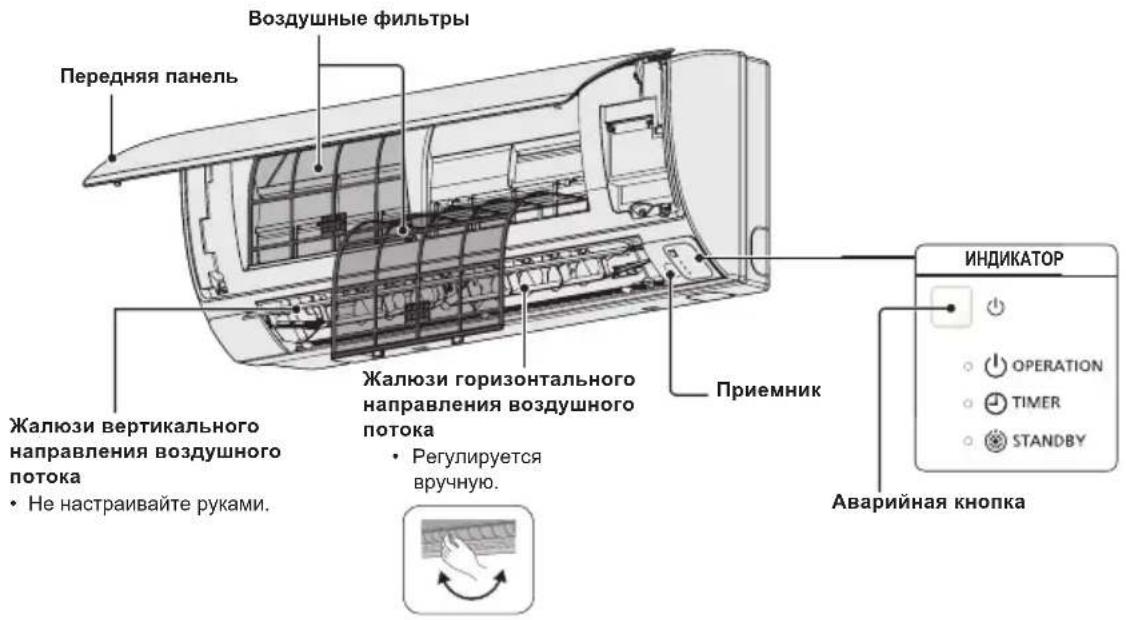

Тип К2 (НАСТЕННЫЙ)

Беспроводной пульт дистанционного управления (Не входит в комплект)

ПРИМЕЧАНИЕ

Обратитесь к инструкции по эксплуатации, прилагаемому к дополнительному беспроводному пульту дистанционного управления.

(Беспроводной тип: подходит для всех внутренних блоков)

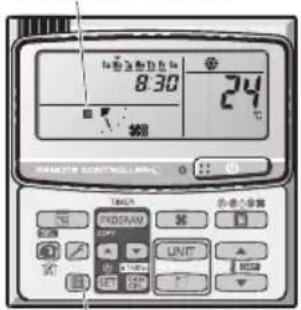

Пульт дистанционного управления с таймером (Не входит в комплект)

(Проводной тип: подходит для всех внутренних блоков)

ПРИМЕЧАНИЕ

Подробнее см. инструкцию по эксплуатации, прилагаемую к дополнительному пульту дистанционного управления с таймером.

■ Названия и операции

1. Кнопка (Старт/Стоп)

Нажатие этой кнопки запускает устройство, а повторное нажатие останавливает его.

Лампочка работы:

При запуске загорается

При остановке гаснет

Лампочка работы

Лампочка горит, когда кондиционер работает.

Эта лампочка мигает, когда произошла ошибка или активировано защитное устройство.

2. Кнопка (Выбор режима)

Нажатием этой кнопки выбирается режим работы.

... Режим авто охлаждение-обогрев определяет разницу между заранее установленной температурой на пульте дистанционного управления и реальной температурой помещения. Затем он автоматически выбирает режим обогрева или охлаждения. (Управление автоматическим обогревом и охлаждением для системы с 2WAY и mini VRF может выполняться, когда все внутренние блоки с одинаковыми контуром охлаждения контролируются при групповом управлении.)

3. ✖ Кнопка (Скорость вентилятора)

Изменение скорости вентилятора.

ПРИМЕЧАНИЕ: Когда кнопка Выбор режима установлена на ВЕНТИЛЯТОР, невозможно выбрать режим АВТО.

4. Кнопка (Качание/Направление воздуха)

Нажмите кнопку Качание/Направление воздуха, чтобы установить автоматическое качание или направление воздуха на указанный угол. (Подробнее см. раздел "Регулировка направления воздушного потока".)

5. Кнопки установки температуры

Изменение установки температуры.

Нажимайте кнопку установки температуры для изменения нужной установки температуры.

■ Групповое управление

Функция группового управления подходит для управления несколькими кондиционерами в одном большом помещении.

• Можно подсоединить до 8 блоков.
• Управление всеми внутренними блоками в одинаковом режиме за исключением направления воздушного потока.
• Используйте датчик температуры внутреннего блока.

РЕГУЛИРОВКА НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА

Функции различаются в зависимости от используемого внутреннего блока. Направление воздушного потока невозможно установить с помощью пульта дистанционного управления для любого блока, не перечисленного ниже.

Тип У2, тип К2:

• Ни в коем случае не перемещайте руками заслонку (заслонку вертикального воздушного потока), которая управляется с помощью пульта дистанционного управления.
• Когда кондиционер выключается, заслонка (заслонка вертикального воздушного потока) автоматически перемещается в нижнее положение.
• Заслонка (заслонка вертикального воздушного потока) перемещается в верхнее положениев режиме ожидания при обогреве. Качание заслонки выполняется после того, как отменяетсярежим ожидания при нагреве, но качание отображется на пульте дистанционного управления даже во время ожидания нагрева.

Установка направления воздушного потока

Для активизации нки

Направление воздушного потока изменяется каждый раз при нажатии кнопки FLAP во время работы.

Нажмите кнопку FLAP для установки заслонки (заслонки вертикального воздушного потока) в нижнее положение, а затем нажмите кнопку FLAP еще раз. При этом отображается , и воздушный поток автоматически изменяет направление вверх и вниз.

Обогрев Охлаждение и осушение Работа		вентилятора	Все операции
Установите заслонку (заслонку вертикального воздушного потока) в нижнее положение. Если заслонка установлена в верхнее положение, теплый воздух может не попасть на пол.	Заслонку (заслонку вертикального воздушного потока) можно установить в одно из трех положений.

Для остановки качания заслонки

Нажмите кнопку FLAP еще раз во время операции качания заслонки, чтобы остановить заслонку в нужном положении. Затем, воздушный поток можно установить из самого верхнего положения, нажимая кнопку FLAP еще раз.

Индикация при остановленной операции качания

Вентилятор и обогрев Охлаждение и осушение

Во время операции охлаждения или осушения заслонка не будет останавливаться в нижнем положении. Даже если заслонка остановлена в нижнем положении во время качания, она не остановится до тех пор, пока она не переместится в третье положение сверху.

РЕГУЛИРОВКА НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА (ПРОДОЛЖЕНИЕ)

■ Кассетный с 4 направлениями потока (Y2)

Кондиционеры типа Y2 оснащены автоматическими заслонками.

Вы можете установить направление воздушного потока на заданный угол или на режим качания с помощью пульта дистанционного управления.

ПРЕДУПРЕЖДЕНИЕ

Не перемещайте заслонку руками.

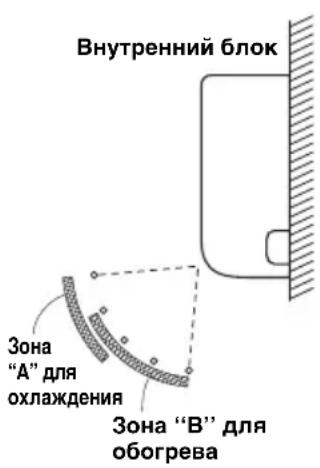

■ Настенный тип (K2)

Вертикальные направления (автоматически)

Убедитесь, что пульт дистанционного управления включен. Нажмите кнопку FLAP, чтобы начать перемещение заслонки вверх и вниз. Если Вы хотите остановить движение заслонки и направить воздух в нужном направлении, нажмите кнопку FLAP еще раз. В режиме охлаждения не направляйте заслонку вниз и переместите ее из зоны охлаждения "А", иначе на пол может капать конденсат. Зона "А" является рекомендуемым положением заслонки для охлаждения.

При непрерывной работе с фиксированной установкой воздушного потока в течение приблизительно одного часа направление воздушного потока автоматически контролируется, и положение заслонки изменяется. Направление воздушного потока может отличаться от показанного на пульте дистанционного управления.

ПРЕДУПРЕЖДЕНИЕ

Не перемещайте заслонку руками.

Горизонтальные направления (вручную)

Горизонтальное направление воздушного потока можно отрегулировать вручную, перемещая вертикальные лопасти влево или вправо.

РЕГУЛИРОВКА НАПРАВЛЕНИЯ ВОЗДУШНОГО ПОТОКА ДЛЯ НЕСКОЛЬКИХ ВНУТРЕННИХ БЛОКОВ С ПОМОЩЬЮ ОДНОГО ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ (ПРОВОДНОГО)

Кнопка автоматической заслонки ( ) UNIT

• Если несколько внутренних блоков подсоединены к пульту дистанционного управления, направление воздушного потока можно устанавливать для каждого внутреннего блока, выбирая внутренние блоки (см. операцию ниже).
• Для установки воздушного потока для отдельных блоков нажмите кнопку UNIT. Дисплей показывает номер внутреннего блока при групповом управлении. Установите направление воздушного потока для внутреннего блока, как показано на дисплее.
• При каждом нажатии кнопки UNIT индикатор изменяется в показанной ниже последовательности.
• Когда ничего не отображается, Вы может выполнить установку для всех внутренних блоков за одну операцию.
• Номер блока отображается как Номер внешнего блока–Номер внутреннего блока. Он различается в зависимости от количества блоков при групповом управлении

Один внешний блок и восемь внутренних блоков

Два внешних блока и четыре внутренних блока

ОСОБЫЕ ЗАМЕЧАНИЯ

Операция "ОСУШЕНИЕ"

Как она работает

• Как только температура помещения достигает установленного уровня, блок повторяет цикл включения и выключения автоматически.
• Для предотвращения повторного повышения влажности в помещении внутренний вентилятор также выключается, когда блок прекращает работать.
• Скорость вентилятора установлена "LO." автоматически и не может быть настроена.
• Операция "ОСУШЕНИЕ" не возможна, если наружная температура ниже 15 °C.

Операция обогрева

Эффективность обогрева

- Поскольку это устройство обогревает помещение, забирая тепло наружного воздуха (система тепловой перекачки), эффективность обогрева уменьшится при очень низкой наружной температуре. Если с помощью тепловой перекачки невозможно получить достаточный обогрев, используйте вместе с этим блоком другие нагревательные приборы.

Размораживание

- При низкой наружной температуре на внешней спирали теплообменника может образоваться иней или лед, уменьшая при этом эффективность обогрева. Если это происходит, работает управляемая микрокомпьютером система размораживания. Одновременно с этим останавливается вентилятор внутреннего блока (или в некоторых случаях работает с очень низкой скоростью), а на дисплее появляется индикатор "STANDBY" до завершения размораживания. Операция обогрева затем возобновляется через несколько минут. (Этот промежуток будет немного различаться в зависимости от наружной температуры и механизма образования инея.)

(ожидание) на дисплее

- В течение нескольких минут после начала операции обогрева внутренний вентилятор не будет начинать работать (или в некоторых случаях будет работать с очень низкой скоростью) до тех пор, пока спираль внутреннего теплообменника не нагреется в достаточной степени. Это происходит в результате работы системы предотвращения холодной тяги. В течение этого периода продолжает отображаться индикатор “(можидание).

- “” (пожидание) продолжает отображаться в течение размораживания или в случае выключения компрессора (или при работе блока на очень низкой скорости) с помощью термостата, когда система находится в режиме обогрева.

- После завершения размораживания и при повторном включении компрессора “” (ожидание) отключится автоматически, так как возобновляется операция обогрева.

ПРИМЕЧАНИЕ

Сбой питания во время работы аппарата

В случае временного отключения подачи питания для этого аппарата он автоматически возобновит работу (после восстановления подачи питания) с использованием таких же установок, как и до сбоя питания.

УХОД И ЧИСТКА

ПРЕДОСТРЕЖЕНИЕ

1. Для обеспечения безопасности обязательно выключите кондиционер, а также отключите питание перед чисткой.
2. Не лейте воду на внутренний блок, чтобы очистить его. Это повредит внутренние компоненты и приведет к опасности поражения электрическим током.

ПРЕДУПРЕЖДЕНИЕ

1. При чистке внутреннего блока никогда не используйте растворители или едкие химические вещества. Не протирайте пластиковые детали очень горячей водой.
2. Некоторые металлические углы и лопасти являются острыми и могут привести к травмам при ненадлежащем обращении; будьте особенно внимательны при чистке таких деталей.
3. Необходимо периодически очищать внутреннюю спираль и другие компоненты внешнего блока. Обратитесь к Вашему дилеру или в центр технического обслуживания.

Сторона воздухозаборных и воздуховыпускных отверстий (Внутренний блок)

Очистите воздухозаборное и воздуховыпускное отверстия внутреннего блока с помощью щетки пылесоса или же протрите их чистой мягкой тканью.

Если они покрыты пятнами, используйте чистую ткань, смоченную водой. Во время чистки воздуховыпускного отверстия будьте осторожны, чтобы не сдвинуть лопасти с места.

ПРЕДУПРЕЖДЕНИЕ

• Перед очисткой выключите питание.
- Не прикасайтесь к алюминиевым ребрам, острые части могут вызвать травму.

ИНСТРУКЦИИ ПО ОЧИСТКЕ

• Не используйте бензин, растворитель или чистящий порошок.
• Используйте только мыло (ρH7) или нейтральное бытовое моющее средство.
• Не используйте воду горячее, чем 40°C.

СОВЕТЫ

• Регулярно очищайте фильтр для наилучшей работы и для уменьшения энергопотребления.
• Для сезонной проверки обратитесь к ближайшему дилеру.

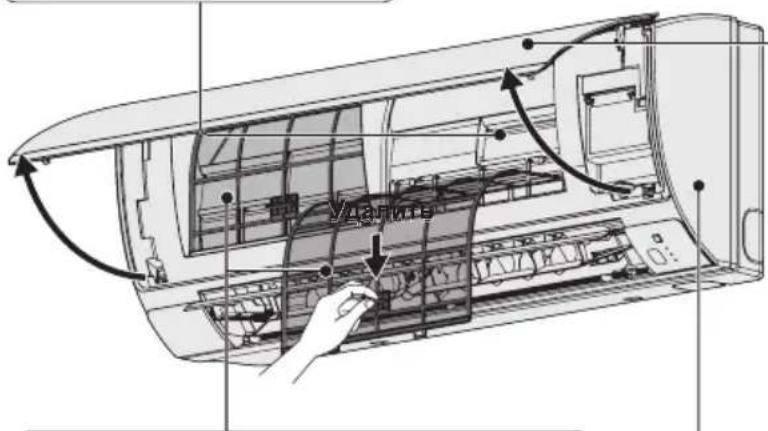

АЛЮМИНИЕВОЕ РЕБРО

Удалите переднюю панель

• Поднимите и потяните, чтобы удалить переднюю панель.
• Осторожно вымойте и высушите.

Закройте переднюю панель

• Нажмите вниз оба конца передней панели, чтобы надежно закрыть ее.

ВОЗДУШНЫЕ ФИЛЬТРЫ

• Очистку воздушных фильтров нужно проводить каждые две недели.
• Аккуратно промойте/сполосните фильтры водой так, чтобы не повредить поверхность фильтра.
• Полностью высушите фильтры в тени на удалении от огня или прямого солнечного света.
• Замените поврежденный фильтр.

ВНУТРЕННИЙ БЛОК

Осторожно протрите устройство мягкой сухой тряпкой.

■ Уход за воздушным фильтром

Рекомендуется проводить очистку воздушного фильтра при появлении на дисплее (Фильтр). Достаточно часто очищайте фильтр для наилучшей работы в пыльных или масляных местах вне зависимости от статуса фильтра.

■ После очистки

1. После очистки воздушного фильтра заново установите его в первоначальное положение.
   Убедитесь, что повторная установка выполняется в обратном порядке.
2. Нажмите кнопку Сброс фильтра.
   Индикатор (Фильтр) на дисплее гаснет.

Индикатор фильтра

Кнопка сброса фильтра

ПОИСК И УСТРАНЕНИЕ НЕСПРАВНОСТЕЙ

Если Ваш кондиционер работает неправильно, перед обращением в сервисную службу сначала проверьте следующие моменты. Если он все еще работает неправильно, обратитесь к Вашему дилеру или в центр технического обслуживания.

ВНУТРЕННИЙ БЛОК

Симптом		Причина
Шум Звук текущей воды во время работы или после работы		Звук жидкости холодильного агента, текущей внутри блокаЗвук стекающей воды через дренажную трубу
Запах Испускаемый воздух пахнет во время работы.		В кондиционере накапливаются запахи внутренних компонентов, табачного дыма и косметических веществ, и такой воздух выходит наружу.Пыль внутри блока. Обратитесь к Вашему дилеру.
Капли росы	Во время работы капли росы накапливаются вблизи воздуховыпускного отверстия	Влага внутри блока охлаждается с помощью холодного потока воздуха и накапливается в виде капель росы.
Туман Туман образуется во время работы в режиме охлаждения.(Места, в которых имеется значительно количество масляных испарений, например рестораны)		Требуется чистка, так как загрязнена внутренняя часть блока (теплообменник). Необходимо проконсультироваться с Вашим дилером, поскольку требуется специальный опыт.Во время операции размораживания
Вентилятор немного вращается даже при остановке работы.		Вращение вентилятора делает работу более плавной.Вентилятор может иногда вращаться для осушения теплообменника из-за установок.
Направление потока воздуха изменяется во время работы.Невозможно выполнить установку направления потока воздуха.Невозможно изменить направление потока воздуха.		При низкой температуре выходного воздуха или во время операции размораживания автоматически устанавливается горизонтальный поток воздуха.Положение заслонки в некоторых случаях настраивается индивидуально.
Когда изменяется направление потока воздуха, заслонка несколько раз перемещается и останавливается в указанном положении.		Когда изменяется направление потока воздуха, заслонка перемещается в поиске стандартного положения.
Пыль Выходит пыль, накопившаяся внутри внутреннего блока.
При начальной работе с высокой скоростью иногда вентилятор может вращаться быстрее (от 3 до 30 минут) по сравнению с установленной скоростью.		Служит для проверки работы, чтобы убедиться, что вращение мотора вентилятора находится в пределах диапазона использования.

НАРУЖНЫЙ БЛОК

Симптом		Причина
Неработает	Непосредственно после установлено в положение ВКЛ.	Работа не начинается в течение приблиз. первых 3 минут из-за активизации защитного контура процессора.
	При остановке и немедленном возобновлении работы
Шум Шум часто возникает в режиме обогрева.		Во время операции размораживания
Пар Пар часто возникает в режиме обогрева.
При остановке с помощью пульта дистанционного управления вентилятор наружного блока иногда работает в течение непродолжительного времени, даже когда остановлен наружный компрессор.		Вращение вентилятора делает работу более плавной.

ПРОВЕРКА ПЕРЕД ОБРАЩЕНИЕМ В ЦЕНТР ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Симптом	Причина	Устранение
Кондиционер вообще не работает даже при включении питания.	Сбой питания или после сбоя питания	Еще раз нажмите функциональную кнопку ВКЛ/ВЫКЛ на пульте дистанционного управления.
	Выключена функциональная кнопка.	Включите питание, если прерыватель отключен.Если прерыватель расцеплен, не включая его, обратитесь к Вашему дилеру.
	Сгорел плавкий предохранитель. Если он сгорел, обратитесь к Вашему дилеру.
Низкая производительность охлаждения или нагрева	Воздухозаборное или воздуховыпускное отверстия внутреннего и наружного блока засорились пылью или посторонними предметами.	Удалите пыль или посторонние предметы.
	Переключатель скорости потока воздуха установлен в положение “Low”.	Измените положение на “High” или “Strong”.
	Неправильные установки температуры	Обратитесь к разделу “СОВЕТЫ ПО ЭНЕРГОСБЕРЕЖЕНИЮ”.
	В режиме охлаждения помещение находится под прямыми солнечными лучами.
	Открыты двери и/или окна.
	Засорился воздушный фильтр. Обратитесь к разделу “УХОД И ЧИСТКА”.
	В режиме охлаждения в помещении находится слишком много источников тепла.	Используйте минимальное число источников тепла в течение короткого промежутка времени.
	В режиме охлаждения в помещении находится слишком много людей.	Уменьшите установки температуры или измените на положение “High” или “Strong”.

Если кондиционер все еще работает неправильно, несмотря на то, что Вы проверили все описанные выше пункты, сначала остановите работу и отключите переключатель питания. Затем обратитесь к Вашему дилеру и сообщите серийный номер и симптомы. Ни в коем случае не выполняйте ремонт кондиционера самостоятельно, так как это очень опасно. Также сообщите, если на ЖКД пульта дистанционного управления появляется метка проверки ⚠️ и буквы Е, F, H, L, P в комбинации с цифрами.

СОВЕТЫ ПО ЭНЕРГОСБЕРЕЖЕНИЮ

Избегайте

• Не блокируйте воздухозаборные или воздуховыводящие отверстия блока. Если они закрыты, аппарат будет работать ненадлежащим образом и может сломаться.
• Не допускайте попадания в помещение прямого солнечного света. Используйте навесы, ставни или шторы. Если стены и потолок помещения нагреваются от солнца, для охлаждения помещения потребуется больше времени.

Выполните

• Обязательно поддерживайте чистоту воздушного фильтра. (Обратитесь к разделу "УХОД И ЧИСТКА".) Засоренный фильтр будет уменьшать производительность аппарата.
• Для предотвращения выхода кондиционированного воздуха дерэите окна, двери и другие отверстия закрытыми.

ПРИМЕЧАНИЕ

Сбой питания во время работы аппарата

В случае временного отключения подачи питания на этот аппарат он автоматически возобновит работу после восстановления подачи питания с использованием таких же установок, как и до сбоя питания.

3MICT

Сторінка

ПЕРЕВІРТЕ ПЕРЕД ТИМ, ЯК ЗВЕРТАТИСЯ ПО ТЕХНІЧНУ ДОПОМОГУ....155

*DBT: температура за сухим термометром

*WBT: температура за вологим термометром

Тип У2 (4-КАНАЛЬНИЙ КАСЕТНИЙ 60x60)

АВТО ВИСОКА СЕРЕДНЯ НИЗЬКА

ПРИМИТКА.

ПЕРЕВІРТЕ ПЕРЕД ТИМ, ЯК ЗВЕРТАТИСЯ ПО ТЕХНІЧНУ ДОПОМОГУ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ / СПЕЦИФІКАЦІА / SPESIFIKASI

English	Русский	Українська	В.INDONESIA
4-Way Cassette 60x60 (Y2 type) К	ассетный с 4 направлениями потока 60x60 (тип Y2)	4-канальний касетний 60x60 (тип Y2)	Kaset 4 Arah 60x60 (Tipe Y2)
Wall Mounted (K2 type)	Настенный (тип K2)	Настінний (тип K2)	Pemasangan di Dinding (Tipe K2)
Mini (LE1 type) Mini (тип LE1) Mini	(тип LE1) Mini (Tipe LE1)
2WAY(ME1 type) 2WAY (тип ME1)	2WAY (ME1) 2WAY (Tipe ME1)
3WAY(MF1, MF2 type)	3WAY (тип MF1, MF2)	3WAY (MF1, MF2)	3WAY (Tipe MF1, MF2)
