Тип на изделието	Вътрешен блок на търговски климатик
Модел	PANASONIC S-45PU2E5A
Хладилен агент	R410A, GWP = 1975
Режими на работа	Охлаждане, отопление, изсушаване, вентилация, авто
Диапазон на вътрешна температура (охлаждане)	14°C ~ 25°C (по мокър терм.) / 18°C ~ 32°C (по сух терм.)
Диапазон на външна температура (охлаждане)	-15°C ~ 46°C (по сух терм.)
Диапазон на вътрешна температура (отопление)	16°C ~ 30°C (по сух терм.)
Диапазон на външна температура (отопление)	-20°C ~ 24°C (по сух терм.)
Функция йонизация	Вграден биоциден продукт (унищожава бактерии и вируси)
Дистанционни управления	Безжичен CZ-RWSU3; жичен таймер CZ-RTC4; високопроизводителен жичен CZ-RTC5A (по избор)
Защита на компресора	Закъснение 3 минути при повторно включване
Енергоспестяване	Препоръчва се да се използват щори, редовно да се почистват филтрите
Обслужване на филтъра	Периодично почистване на въздушния филтър (вижте инструкцията)
Безопасност	Изключване на захранването преди почистване; заземяване задължително; не докосвайте с мокри ръце
Размразяване	Автоматично, вентилаторът на вътрешния блок спира или работи на ниска скорост
Възстановяване след прекъсване на захранването	Автоматично с предишните настройки
Електрическо свързване	Изисква се отделен контакт, автоматичен прекъсвач, заземяване
Инсталация	Само от квалифицирани специалисти; не инсталирайте в места с дим или горим газ
Съвместими външни блокове	PE2 (типове 36, 50, 60), PEY2 (60, 71), PE1 (60, 71), PEY1 (100, 125), PE1 (100, 125, 140), PEY1 (140), PE2 (200, 250)
Държава на производство	Япония (Osaka, Japan). Вносител: ООО «Панасоник Рус», РФ

Често задавани въпроси - S-45PU2E5A PANASONIC

Как да почистя въздушния филтър на климатика Panasonic S-45PU2E5A?

За почистване на филтъра изключете климатика и изключете захранването. Отворете решетката на въздухозаборника, извадете филтъра, измийте го с вода (не използвайте разтворители), подсушете го и го поставете обратно. Извършвайте почистване поне веднъж месечно.

Какво да направя, ако климатикът не се включва?

Проверете дали има захранване: включен ли е автоматичният прекъсвач, не е ли задействан УЗО. Натиснете бутона ВКЛ/ИЗКЛ на дистанционното управление. Ако проблемът продължава, се обърнете към дилъра.

Защо от климатика излиза мъгла или пара?

Мъгла при охлаждане може да се появи поради висока влажност – това е нормално. Ако в помещението има много маслена мъгла (например в ресторант), се изисква почистване на топлообменника. Пара при отопление обикновено означава режим размразяване.

Какво означават кодовете за грешка на дистанционното (например E, F, H, L, P с цифри)?

Появата на символ ⚠️ и буквено-цифров код показва неизправност. Незабавно изключете климатика, изключете захранването и се обърнете към сервизен център, като съобщите кода на грешката.

Може ли да се използва удължител за свързване на климатика?

Не, забранено е. Използвайте отделен контакт и стационарно окабеляване със защитно изключване. Удължителите могат да причинят прегряване и пожар.

Колко често трябва да се обслужва климатикът?

Препоръчва се да почиствате въздушния филтър веднъж месечно. Вътрешните и външните блокове изискват професионално почистване поне веднъж годишно. Обърнете се към дилъра.

Какъв хладилен агент се използва и може ли да бъде заменен?

Използва се хладилен агент R410A с потенциал за глобално затопляне 1975. Замяната с друг тип хладилен агент е забранена и опасна – това може да доведе до повреда или нараняване.

Защо климатикът грее слабо при силен студ?

Ефективността на отоплението намалява при ниски външни температури (термопомпа). В такава ситуация използвайте допълнителен нагревател. Също така е възможно включване на режим размразяване, когато вътрешният вентилатор спира – това е нормално.

Какво да направя при изтичане на вода от вътрешния блок?

Незабавно изключете климатика и изключете захранването. Свържете се с дилъра или сервизен център – възможно е запушване на дренажната система или друга неизправност.

Как да настроя посоката на въздушния поток?

Използвайте дистанционното управление: бутони за регулиране на жалузите (вертикална и хоризонтална посока). В режим на отопление при ниска температура на подавания въздух автоматично се установява хоризонтален поток.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ S-45PU2E5A PANASONIC

Преди да започнете експлоатация на този уред, прочетете внимателно тези инструкции и ги запазете, за да можете да правите справки с тях и в бъдеще.

TÜRKÇE

56 \~ 61

Благодарим ви за закупуването на този продукт на Panasonic.

Този продукт представлява вътрешно тяло на климатик. Инструкциите за монтаж са прикрепени.

Съдържание

Мерки за безопасност 50

Предпазни мерки при употреба 52

Наименования на компонентите 53

- Механизъм на работа 53

Техническо обслужване 54

• Преди да поискате техническо обслужване .... 54

Отстраняване на проблеми 55

Спецификации 75

• Вътрешно тяло 75

• Външно тяло 75

• Таблица на съответния език 78

Информация за продукта

Ако имате проблеми или въпроси, свързани с климатика, следната информация ще ви бъде полезна. Модельт и серийният номер са на фирмената табелка.

Модел №

Сериен №

Дата на закупуване

Адрес на търговеца

Телефонен номер

Мерки за безопасност

Следните символи в настоящата инструкция за експлоатация се използват, за да ви предупредят за потенциално опасни условия за потребителите, сервизния персонал или уреда:

ПРЕДУПРЕЖДЕНИЕ

Този символ обозначава опасност или опасно действие, които могат да доведат до тежки телесни повреди или смърт.

ВНИМАНИЕ

Този символ обозначава опасност или опасно действие, които могат да доведат до телесни повреди, вреди върху продукта или друго имущество.

Забранени действия

Съвети, които трябва да се спазват

• Прочетете внимателно тези Инструкции за експлоатация преди да използвате климатика. Ако все още изпитвате затруднения или проблеми, обърнете се за помощ към търговеца.
• Този климатик е предназначен да осигурява приятна атмосфера в помещения. Използвайте го единствено по предназначение, както е описано в настоящите инструкции за експлоатация.

!ПРЕДУПРЕЖДЕНИЕ

Искайте потвърждение от оторизиран дилър или специалист дали може да се използва различен тип хладилен агент. Използването на хладилен агент, различен от определения тип, може до предизвика повреда на продукта, експлозия, нараняване и други нежелани последствия.

Този климатик няма вентилатор, който да вкарва чист въздух отвън. Трябва често да отваряте вратите или прозорците, когато в същото помещение използвате отоплителни уреди с газ, нафта или подобни, които при работа изгарят значително количество от кислорода във въздуха в стаята. В противен случай съществува дори опасност от задушаване.

Никога не използвайте или складирайте бензин или други вещества с лесно запалими пари в близост до климатика – това е изключително опасно.

Не използвайте този уред във взривоопасна среда.

Никога не докосвайте уреда с мокри ръце.

Не пъхайте пръстите си или други предмети във вътрешната или външната част на климатика, тъй като въртящите се части може причинят нараняване.

Ако хладилният агент влезе в контакт с открит пламък е възможно да се отдели токсичен газ.

От съображения за безопасност винаги изключвайте климатика и захранването му преди почистване и обслужване.

При авария изключете климатика от електрическото захранване,като издърпате щепсела от контакта, изключите прекъсвача или изключите захранването.

Почистването на вътрешността на вътрешното и външното тяло не трябва да се извършва от потребителите. Ангажирайте оторизиран дилър или специалист за почистването.

Не се опитвайте сами да поправите уреда в случай на повреда. За ремонт на уреда се свържете с оторизиран търговец или сервис.

ЧИМАНИЕ

Осигурете розетка, която да бъде ползвана изключително само за всеки модул, а прекъсвач за електрозахранването, прекъсвач при утечка на заземяването (ELCB) или устройство за остатъчен ток за защита при претоварване трябва да бъдат осигурени в една линия.

Осигурете отделен ел. контакт за всеки уред, както и пълна двустранна защита, която прекъсва захранването във всички полюси и е интегрирана в окабеляването в съответствие със стандартите за окабеляване.

За да се предотвратят опасности, които могат да възникнат в резултат на нарушена изолация, уредът трябва да бъде заземен.

Не използвайте модифициран кабел, общ кабел, удължител или неотговарящ на изискванията кабел, за да предотвратите прегряване и

Спрете да използвате продукта, когато възникне аномалия/повреда и извадете щепсела от контакта или изключете от копчето и автоматичния превключвател. (Опасност от задимяване/пожар/токов удар) Примери за необичайна работа или повреда:

• Заземителният автоматичен прекъсвач (ELCB) често се активира.
  • Климатикът не стартира когато е включен.
  -Захранването прекъсва, когато кабельт се мести.
• Мирише на изгоряло или издава необичаен шум при работа.
• Корпусът е деформиран или необичайно горещ.
• Изтича вода от вътрешния уред.
  •Кабельт или щепсельт са необичайно горещи.
• Скоростта на вентилатора не може да се контролира.
• Уредът спира работа веднага, дори и да е включен да работи.
• Вентилаторът не спира, дори, ако уредът е спрял да работи.
  За техническо обслужване или ремонт се свържете се незабавно с местния търговец.

Не сядайте и не стъпвайте върху уреда. Има опасност да паднете.

Този уред е предназначен за използване от експерти или обучени потребители в търговски обекти, в леката промишленост, във ферми или за търговски цели от неспециалисти.

Този уред може да се използва от деца на възраст 8 и повече години и от хора с ограничени физически, сетивни или умствени способности или липса на опит и познания, ако се наблюдават или са инструктирани относно използването на уреда по безопасен начин, и осъзнават опасностите, които това включва. Децата не трябва да си играят с уреда. Почистването и поддържането от потребителите не трябва да се прави от деца без надзор.

Дръжте противопожарната аларма и изходният отвор за въздух на най-малко 1,5 м от уреда.

Не охлаждайте и не затопляйте прекалено много помещението, ако в него се намират бебета или инвалиди.

Не включвайте и не изключвайте климатика от ключа за централното захранване. Използвайте бутона за пускане и спиране ВКЛ./ИЗКЛ. (ON/OFF).

Не мушкате нищо в изходния отвор за въздух на външното тяло. Това е опасно, тъй като вентилаторът се върти с висока скорост.

Не докосвайте входния отвор за въздух или острите алуминиеви ребра на външното тяло. Може да се нараните.

Не мушкайте предмети в корпуса на вентилатора. Така можете да се нараните или да повредите уреда.

ЗАБЕЛЕЖКА

• Компресорът понякога спира по време на гръмотевични бури. Това не е механична повреда. Уредът автоматично възстановява работата си след няколко минути.
• Оригиналният текст на тези инструкции е на английски език. Текстовете на останалите езици са превод на оригиналните инструкции.

Предпазни мерки при употреба

Монтаж

• Този климатик трябва да се инсталира правилно от квалифицирани монтажни техници в съответствие с инструкциите за монтаж, предоставени с уреда.
• Преди монтаж проверете дали напрежението на електрическото захранване в дома или офиса ви съответства на указания волтаж на фабричната табелка.

ПРЕДУПРЕЖДЕНИЕ

Избягвайте следните места за монтаж.

● Места, където съществува дим или горим газ. Места с изключително висока температура, като оранжерия.
● Места, където се поставят прекалено високи предмети, генериращи топлина.

Внимание:

- Избягвайте инсталирането на външното тяло на места, където солена морска вода може директно да пръска върху него или при наличие на сернист въздух в близост до минерални извори. (За да се предпази климатикът от тежка корозия)

Окабеляване

• Окабеляването трябва да е в съответствие с местните стандарти за електрически инсталации.
  (За подробна информация се консултирайте се с търговеца или с квалифициран електротехник.)
• Всеки модул трябва да бъде надлежно заземен посредством заземителен проводник или чрез заземяването на захранващия кабел.
• Свързването към електрическата инсталация трябва да се извърши от квалифициран електротехник.

Подготовка за работа

Включете захранването 5 часа преди началото на работа.

(За загряване)

- Оставете захранването включено за продължителна употреба.

БЕЛЕЖКА

Когато няма да използвате климатика за дълъг период от време, изключете го от електрическото захранване, като издърпате щепсела от контакта, изключите прекъсвача или изключите захранването.

Съвети за пестене на енергия

■ Не допускайте следното

• Не блокирайте входа и изхода за въздух на външното и/или вътрешното тяло. (Ако някой от тях е запушен, уредът няма да функционира добре, което ще доведе до неизправност.)
• По време на охлаждане използвайте сенници, щори или пердета, за да се предотврати влизане на пряка слънчева светлина в стаята.

■ Направете следното

● Винаги дръжте въздушния филтър чист. (Замърсеният въздушен филтър намалява ефективността на климатика.) → „Техническо обслужване“ (стр. 54)
● За да не позволявате климатизираният въздух да излиза от помещението, дръжте затворени прозорците, вратите и всички други отвори.

Условия на експлоатация

Използвайте този климатик в следните температурни граници.

■Температурни граници в помещението:

Режим охлаждане 14°C \~ 25°C (*WBT) / 18°C \~ 32°C (*DBT)

■ Външна температура:

Режим охлаждане -15°C \~ 46°C (*DBT) -10°C \~ 43°C (*DBT)*1

Режим отопление -20^ 18^ (*WBT) / -20^ 24^ (*DBT) -15^ 18^ (*WBT) / -15^ 24^ (*DBT)*1

*DBT: Температура на сух термометър

*WBT: Температура на мокър термометър

*1 При свързване на U-60PEY2E5, U-71PEY2E5, U-100PEY1E5, U-100PEY1E8, U-125PEY1E5, U-125PEY1E8, U-140PEY1E8

Информация за потребителите за събиране и обезвреждане на старо оборудване и използвани батерии

тези символи на продукти, опаковки и/или придружаващи документи означават, че използваните електрически и електронни продукти и батерии не трябва да се смесват с обикновените битови отпадъци.

За правилно третиране, оползотворяване и рециклиране на стари продукти и употребявани батерии, моля да ги предадете в съответните събирателни пунктове, в съответствие с националното законодательство и директиви 2002/96/EO и 2006/66/EO.

Чрез правилно изхвърляне на тези продукти и батерии, ще помогнете за спасяването на ценни ресурси и за предотвратяване на потенциални отрицателни ефекти върху човешкото здраве и околната среда, които биха могли да възникнат при неправилно изхвърляне.

За повече информация за събирането и рециклирането на стари продукти и батерии, моля, свържете се с местната община, службата за изхвърляне на отпадъци или мястото, от където сте закупили продуктите. Може да бъдете глобени за неправилно изхвърляне на тези отпадъци, в съответствии с националното законодательство.

За бизнес потребители в Европейския съюз

Ако искате да изхвърлите електрическо и електронно оборудване, моля, свържете се с вашия търговец или доставчик за повече информация.

[Информация за изхвърляне в други страни извън Европейския съюз]

Тези символи са валидни само в Европейския съюз. Ако искате да изхвърлите тези продукти, моля, свържете се с местните власти или търговеца и попитайте за правилния начин на изхвърляне.

Бележка за символа на батерията (долните два примерни символа):

Този символ може да се използва в комбинация с химически символ. В този случай е в съответствие с изискванията, определени от директивата за съответния химикал.

Наименования на компонентите

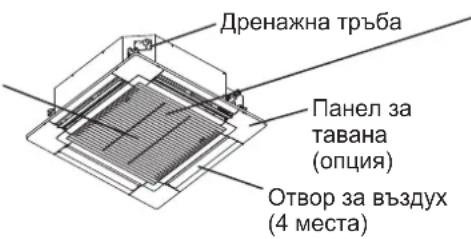

ВЪТРЕШНО ТЯЛО

Тип U2

Решетка на входа за въздух (вход за въздух)

Етикет

(прикачен към капака на кутията с електрически компоненти)

Този климатик включва биоциден продукт.

Йонизиран въздух, генериран от устройство, вградено в климатика, деактивира бактерии и вируси във въздуха, както и върху повърхности и пречи на развитието на плесен върху повърхностите.

Активни вещества: свободни радикали, генерирани ин ситу от въздуха в околната среда или от вода

ВЪНШНО ТЯЛО

PE2 (Тип 200, 250)

Опция

CZ-RWSC3 (За всички вътрешни тела)

За всички вътрешни тела

Високоспециализирано кабелно дистанционно управление

Модел № CZ-RTC5A

За всички вътрешни тела

Прочетете инструкциите за експлоатация, приложени към дистанционното управление.

■ Регулиране на посоката на въздушния поток

Вижте инструкциите за експлоатация, приложени към дистанционното управление.

Механизъм на работа

Тъй като климатикът използва външния въздух за отопление, производителността при отопление намалява при падане на външната температура. (Поради термопомпената система) → В този случай използвайте друг отоплителен уред.

Размразяване

● Този уред може да започне операция на размразяване, за да стопи скрежа, образуван във външното тяло.

①Размразяването започва Вентилаторът на вътрешното тяло спира (или скоростта става изключително бавна). → „©“ (STANDBY) се показва.

② След няколко минути операцията на отопление се възобновява: Вентилаторът на вътрешното тяло остава спрян (или ще работи при много ниска скорост), докато топлообменникът на вътрешното тяло загрее достатьчно. → „©“ (STANDBY) е показано.

③Размразяването е завършено: Вентилаторът на вътрешното тяло започва да работи.

→ „(STANDBY) изчезва.

След като температурата в помещението достигне зададената стойност, външното тяло започва да повтаря цикъл на автоматично включване и изключване. Копато външното тяло е изключено, вентилаторът на вътрешното тяло също ще спре. (За да се предотврати повишаване на влажността в стаята) Копато температурата в помещението е по-вероятно да достигне нивото, което е зададено, скоростта на вентилатора се задава на „Бриз“ (слаба въздушна струя) автоматично.

■ Ако захранването прекъсне, докато климатикът работи

Когато уредът автоматично поднови работа след временно спиране на тока, той използва настройките преди прекъсването на захранването.

Техническо обслужване

!ПРЕДУПРЕЖДЕНИЕ

По съображения за безопасност, изключете климатика и прекъснете захранването му преди да започнете почестване. (В противен случай може да възникне токов удар или нараняване, тъй като вентилаторът се върти с висока скорост.)

Не наливайте вода върху вътрешното тяло. (Това може да повреди вътрешните компоненти и да създаде опасност от токов удар.)

ВНИМАНИЕ

Нивога не използвайте разтворители или разяждащи химикали. Също така, не бършете пластмасовите части, като използвате твърде топла вода. (Това може да доведе до деформация или промяна в цвета.)

Няюи метални ръбове и перки са остри. Бъдете внимателни, когато почиствате тези части. (Може да се нараните.)

Използвайте здрав стол или стълба при почистване на вътрешно тяло, инсталирано на високи места.

Вътрешно тяло (напр. тип U2)

Вътрешната бобина и други компоненти на външното тяло трябва да се почистват периодично.

- Консултирайте се с търговеца или със сервизен център.

Важна информация по отношение на използвания хладилен агент

Този продукт съдържа флуорирани парникови газове, предвидени в Протокола от Киото. Не освобождавайте газове в атмосферата.

Стойност на GWP ^(1) : 1975

(1) GWP = потенциал за глобално затопляне

Може да се изискват периодични проверки за изтичане на хладилен агент в зависимост от европейското или местното законодательство. Моля, свържете се с търговеца за повече информация.

Преди да поискате техническо обслужване

Симптом Причина Действие
Климатикът не работи, въпреки че е включен.	Повреда в захранването или в подаването на захранването	Натиснете бутона ON/OFF (ВКЛ./ИЗКЛ.) на дистанционното управление.
	Бутонът за работа (захранване) е изключен.	• Ако прекъсвачът е изключен, включете захранването.• Ако прекъсвачът се е изключил автоматично, потърсете помощ от търговеца, преди да го включите отново.
	Изгорял предпазител. Свържете се с търговеца.
Неефективна работа в режими на отопление и охлаждане	Входът или изходът за въздух на външното или вътрешното тяло е задръстен с прах.	Премахнете прахта.
	Превключвателят за скорост на вентилатора е зададен на „Low“ (Ниска).*	Променете на „Medium“ (Средна) или „High“ (Висока).*
	Неправилни настройки за температурата	Вижте „Съвети за пестене на енергия“. (стр. 52)
	Помещението е изложено на директна слънчева светлина, докато климатикът работи в режим на охлаждане.
	Има отворени врати или прозорци.
	Въздушният филтър е задръстен. Вижте „Техническо обслужване“. (стр. 54)
	Твърде много източници на топлина в помещението при работа в режим на охлаждане.	Незабавно намалете източниците на топлина.
	Твърде много хора в помещението при работа в режим на охлаждане.	Намалете настройката за температурата или променете скоростта на въздушния поток на „Medium“ (Средна) или „High“ (Висока).*

* Относно дисплея на дистанционното управление, вижте страница 75.

Ако вашият климатик не работи правилно, дори и след проверка на всеки елемент от „Преди да поискате техническо обслужване“ и „Отстраняване на проблеми“

Спрете работата незабавно и изключете захранването. След това се свържете с търговеца, информирайте го за серийния номер и какви са симптомите. Освен това посочете дали има знак за инспектиране ⚠️ и каква е комбинацията от цифри и буквите E, F, H, L, P, която е изписана на LCD екрана на дистанционното управление. Никога не се опитвайте да ремонтирате климатика сами, тъй като това е много опасно.

Отстраняване на проблеми

Проверете, преди да се консултирате или да поискате техническо обслужване.

Симптом Причина / Действие
Шум	Чува се звук като течаща вода по време на работа или след това.	Звук от охладителя, който тече в уредаЗвук от отводняване през дренажната тръба
	Чува се пукащ звук по време на работа или след това.	Звук поради промяна на температура на компонентите
Подаваният от климатика въздух има миризма.		В климатика се натрупва миризма от вътрешните компоненти, цигари или козметика, която излиза с подавания въздух.Тялото вътре е мръсно. (Свържете се с търговеца.)
По време на охлаждане, близо до отвора за въздух се събира конденз.		Влагата в помещението се охлажда от студення въздушен поток и се натрупва като конденз.
По време на охлаждане се наблюдава замъгляване.		Ако климатикът е инсталиран на места като ресторанти, където съществуват големи количества маслена мъгла, необходимо е почистване, тъй като вътрешната част на тялото (топлообменникът) е замърсена.(Свържете се с търговеца.)
По време на отопление се наблюдава замъгляване.		Извършва се размразяване.
Вентилаторът продължава да се върти за известно време дори когато климатикът е изключен.		Въртенето на вентилатора осигурява безпроблемна работа.Вентилаторът може да се върти, за да изсуши топлообменника, в зависимост от настройката.
Посоката на въздушния поток	Посоката на въздушния поток се променя по време на работа.Посоката на въздушния поток не може да бъде зададена.Посоката на въздушния поток не може да бъде променена.	Когато температурата на подавания въздух е ниска по време на отопление или по време на работа в режим за размразяване, автоматично се задава хоризонтален въздушен поток.Позицията на жалуза може да се настройва индивидуално.(Тип U2)
	Жалузите се движат няколко пъти след промяна на посоката.	Жалузите се преместват до стандартната позиция веднъж и след това се преместват до зададената посока на въздушния поток.
Освобождава се прах.		С въздуха излиза и прах, който се е натрупал във вътрешността на вътрешното тяло.
При първоначалната висока скорост на работа, вентилаторът понякога се върти по-бързо от настройката.(от 3 до 30 минути)		Това е с цел диагностика на работата, за да се провери дали оборотите на мотора на вентилатора са в рамките на експлоатационните стойности.
Не работи(Когато захранването е включено веднага / Когато работата е спряна и възобновена веднага)		Работата не започва през първите 3 минути, тъй като се активира защитната верига на компресора.
По време на отопление има шум.		Извършва се размразяване.
По време на отопление излиза пара.
Вентилаторът продължава да се върти, дори след спиране на работата чрез дистанционното управление.		Това е за плавно функциониране.

Панасоник Корпорэйшн

English Ελληνικη	Български	Türkçe
4-Way Cassette (Type U2)	4δρομη κασέτα (Τύπος U2)	4-пътен касетен (Тип U2)	4 Yöne Üflemeli Kaset (U2 tipi)
Single Split Απλου συστηματοσ	Единичен сплит		Tekli Split
