Тип продукт	Търговски климатик (вътрешно тяло)
Марка	Panasonic
Модел	S-106MK2E5A
Хладилен агент	R410A
Потенциал за глобално затопляне (GWP)	2088
Диапазон на вътрешна температура (охлаждане)	14°C ~ 25°C (температура по мокър термометър)
Диапазон на вътрешна температура (отопление)	16°C ~ 30°C (температура по сух термометър)
Диапазон на външна температура (охлаждане)	-10°C ~ 46°C (температура по сух термометър)
Диапазон на външна температура (отопление)	-20°C ~ 18°C (температура по мокър термометър)
Електрозахранване	230 V ~ 50 Hz (стандартна оценка)
Въздушен филтър	Миещ се, препоръчително почистване на всеки 2 седмици
Поддръжка на филтъра	Използвайте топла вода (макс. 40°C) и неутрален препарат, изсушете на сянка
Светлинни индикатори	ОПЕРАЦИЯ, ТАЙМЕР, СТЕНДБАЙ
Дистанционно управление	По избор: безжично (CZ-RWSK2) или кабелно (CZ-RTC4, CZ-RTC5A)
Посока на въздушния поток	Автоматично вертикално, не се регулира ръчно
Функции	Охлаждане, отопление, изсушаване, вентилация
Защита на компресора	3-минутно забавяне при рестартиране
Режим на размразяване	Автоматично при отопление, временно спиране на вентилатора
Инструкции за безопасност	Изключвайте преди почистване, не вкарвайте предмети, доверете монтажа на професионалист
Ремонтопригодност	Не ремонтирайте сами, свържете се с дилъра или сервиза

Често задавани въпроси - S-106MK2E5A PANASONIC

Защо чувам шум от течаща вода по време или след работа?

Този шум е нормален. Той идва или от протичането на хладилния агент вътре в уреда, или от отточната вода.

Защо се чуват пукания по време или след работа?

Пуканията се дължат на температурните промени на пластмасовите и металните части на уреда. Това е нормално.

Как да премахна миризмите от изходящия въздух?

Миризмите може да се дължат на натрупване на прах, цигарен дим или козметика вътре. Почиствайте редовно въздушния филтър. Ако миризмата продължава, вътрешността на уреда може да е замърсена и изисква поддръжка от професионалист.

Защо има капки конденз близо до изхода за въздух при охлаждане?

Влагата във въздуха се кондензира при контакт със студения въздух и образува капки вода. Това е нормално явление, особено при влажно време.

Какво да направя, ако климатикът не се включва или не работи?

Първо проверете дали захранването е включено и дали прекъсвачът не е изключен. Натиснете бутона ON/OFF на дистанционното управление. Ако не се случи нищо, изключете захранването и се свържете с дилъра.

Защо вентилаторът продължава да се върти след спиране на климатика?

Това може да се дължи на изсушаване на топлообменника или за осигуряване на плавно рестартиране. Вентилаторът спира автоматично след няколко минути.

Как да почистя въздушния филтър?

Отстранете предния панел и филтрите. Измийте ги с топла вода (макс. 40°C) и неутрален препарат. Изплакнете и изсушете на сянка преди да ги поставите обратно. Не използвайте разтворители или белина.

Защо посоката на въздушния поток се променя автоматично?

В режим отопление, ако температурата на издухвания въздух е ниска (например при размразяване), въздушният поток автоматично се насочва хоризонтално, за да се избегнат студени течения.

Какво да направя при прекъсване на захранването?

Когато захранването се възстанови, климатикът се рестартира автоматично с предишните настройки. Ако аномалията продължава, изключете захранването и се свържете с отдела за следпродажбено обслужване.

Какъв тип хладилен агент се използва и какви са предпазните мерки?

Хладилният агент е R410A, флуориран парников газ. Не го изпускайте в атмосферата. Може да са необходими периодични проверки за течове съгласно законодателството. Консултирайте се с вашия дилър.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ S-106MK2E5A PANASONIC

Преди да започнете експлоатация на този уред, прочетете внимателно тези инструкции и ги запазете, за да можете да правите справки с тях и в бъдеще.

TÜRKÇE

74 \~ 81

Благодарим ви за закупуването на този продукт на Panasonic.

Този продукт представлява вътрешно тяло на климатик. Инструкциите за монтаж са прикрепени.

Съдържание

Мерки за безопасност....66

Предпазни мерки при употреба 68

Наименования на компонентите 69

Техническо обслужване 70

Отстраняване на проблеми 71

• Преди да поискате техническо

обслужване 72

- Механизъм на работа....73

Спецификации....107

• Вътрешно тяло....107

• Таблица на съответния език 108

Информация за продукта

Ако имате проблеми или въпроси, свързани с климатика, следната информация ще ви бъде полезна. Модельт и серийният номер са на фирмената табелка.

Модел №

Сериен №

Дата на закупуване

Адрес на търговеца

Телефонен номер

Мерки за безопасност

Следните символи в настоящата инструкция за експлоатация се използват, за да ви предупредят за потенциално опасни условия за потребителите, сервизния персонал или уреда:

ПРЕДУПРЕЖДЕНИЕ

опасност или опасно действие, които могат да доведат до тежки телесни повреди или смърт.

ВНИМАНИЕ

опасност или опасно действие, които могат да доведат до телесни повреди, вреди върху продукта или друго имущество.

Забранени действия

Съвети, които

трябва да се спазват

• Прочетете внимателно тези Инструкции за експлоатация преди да използвате климатика. Ако все още изпитвате затруднения или проблеми, обърнете се за помощ към търговеца.
• Този климатик е предназначен да осигурява приятна атмосфера в помещения. Използвайте го единствено по предназначение, както е описано в настоящите инструкции за експлоатация.

ПРЕДУПРЕЖДЕНИЕ

Искайте потвърждение от оторизиран дилър или специалист дали може да се използва различен тип хладилен агент. Използването на хладилен агент, различен от определения тип, може до предизвика повреда на продукта, експлозия, нараняване и други нежелани последствия.

Този климатик няма вентилатор, който да вкарва чист въздух отвън. Трябва често да отваряте вратите или прозорците, когато в същото помещение използвате отоплителни уреди с газ, нафта или подобни, които при работа изгарят значително количество от кислорода във въздуха в стаята. В противен случай съществува дори опасност от задушаване.

Никога не използвайте или складирайте бензин или други вещества с лесно запалими пари в близост до климатика – това е изключително опасно.

Не използвайте този уред във взривоопасна среда.

Никога не докосвайте уреда с мокри ръце.

Не пъхайте пръстите си или други предмети във вътрешната или външната част на климатика, тъй като въртящите се части може да причинят нараняване.

Ако хладилният агент влезе в контакт с открит пламък е възможно да се отдели токсичен газ.

От съображения за безопасност винаги изключвайте климатика и захранването му преди почистване и обслужване.

При авария изключете климатика от електрическото захранване, като издърпате щепсела от контакта, изк прекъсвача или изключите захранва

Почистването на вътрешността на вътрешното и външното тяло не трябва да се извършва от потребителите. Ангажирайте оторизиран дилър или специалист за почистването.

Не се опитвайте сами да поправите уреда в случай на повреда. За ремонт на уреда се свържете с оторизиран търговец или сервис.

©

Предпазни мерки при употреба

Монтаж

• Този климатик трябва да се инсталира правилно от квалифицирани монтажни техници в съответствие с инструкциите за монтаж, предоставени с уреда.
• Преди монтаж проверете дали напрежението на електрическото захранване в дома или офиса ви съответства на указания волтаж на фабричната табелка.

ПРЕДУПРЕЖДЕНИЕ

Избягвайте следните места за монтаж.

● Места, където съществува дим или горим газ. Места с изключително висока температура, като оранжерия.
● Места, където се поставят прекалено високи предмети, генериращи топлина.

Внимание:

- Избягвайте инсталирането на външното тяло на места, където солена морска вода може директно да пръска върху него или при наличие на сернист въздух в близост до минерални извори. (За да се предпази климатикът от тежка корозия)

Информация за потребителите за събиране и обезвреждане на старо оборудване и използвани батерии

Тези символи на продукти, опаковки и/или придружаващи документи означават, че използваните електрически и електронни продукти и батерии не трябва да се смесват с обикновените битови отпадъци. За правилно третиране, оползотворяване и рециклиране на стари продукти и употребявани батерии, моля да ги предадете в съответните събирателни пунктове, в съответствие с националното законодательство и директиви 2002/96/EO и 2006/66/EO. Чрез правилно изхвърляне на тези продукти и батерии, ще помогнете за спасяването на ценни ресурси и за предотвратяване на потенциални отрицателни ефекти върху човешкото здраве и околната среда, които биха могли да възникнат при неправилно изхвърляне. За повече информация за събирането и рециклирането на стари продукти и батерии, моля, свържете се с местната община, службата за изхвърляне на отпадъци или мястото, от където сте закупили продуктите. Може да бъдете глобени за неправилно изхвърляне на тези отпадъци, в съответствие с националното законодательство.

За бизнес потребители в Европейския съюз Ако искате да изхвърлите електрическо и електронно оборудване, моля, свържете се с вашия търговец или доставчик за повече информация.

[Информация за изхвърляне в други страни извън Европейския съюз]

Тези символи са валидни само в Европейския съюз. Ако искате да изхвърлите тези продукти, моля, свържете се с местните власти или търговеца и попитайте за правилния начин на изхвърляне.

Окабеляване

• Окабеляването трябва да е в съответствие с местните стандарти за електрически инсталации.
  (За подробна информация се консултирайте се с търговеца или с квалифициран електротехник.)
• Всеки модул трябва да бъде надлежно заземен посредством заземителен проводник или чрез заземяването на захранващия кабел.
• Свързването към електрическата инсталация трябва да се извърши от квалифициран електротехник.

Подготовка за работа

Включете захранването 5 часа преди началото на работа. (За загряване) ON

- Оставете захранването включено за продължителна употреба.

БЕЛЕЖКА

Когато няма да използвате климатика за дълъг период от време, изключете го от електрическото захранване, като издърпате щепсела от контакта, изключите прекъсвача или изключите захранването.

Условия на експлоатация

Използвайте този климатик в следните температурни граници.

Външен модул		Диапазон на температурата в помещението	Диапазон на температурата навън
mini VRF (Тип LE1, LE2)
	Охлаждане	14°C ~ 25°C (*WBT)	-10°C ~ 46°C (*DBT)
			-10°C ~ 43°C (*DBT)*1
	Отопление	16°C ~ 30°C (*DBT)	-20°C ~ 18°C (*WBT)
2WAY (Тип ME2)
	Охлаждане	14°C ~ 25°C (*WBT)	-10°C ~ 52°C (*DBT)
			-10°C ~ 43°C (*DBT)*1
	Отопление	16°C ~ 30°C (*DBT)	-25°C ~ 18°C (*WBT)
3WAY (Тип MF2)
	Охлаждане	14°C ~ 25°C (*WBT)	-10°C ~ 46°C (*DBT)
			-10°C ~ 43°C (*DBT)*1
	Отопление	15°C ~ 30°C (*DBT)	-20°C ~ 18°C (*WBT)
	Охлаждане & Отопление	—	-10°C ~ 24°C (*DBT)

*DBT: Температура на сухия термометър

*WBT: Температура на мокрия термометър

*1: Максимално допустимата температура на тази климатична система е намалена до 43°C при използване на съществуващата тръба R22.

Pb

Бележка за символа на батерията (долните два примерни символа):

Този символ може да се използва в комбинация с химически символ. В този случай е в съответствие с изискванията, определени от директивата за съответния химикал.

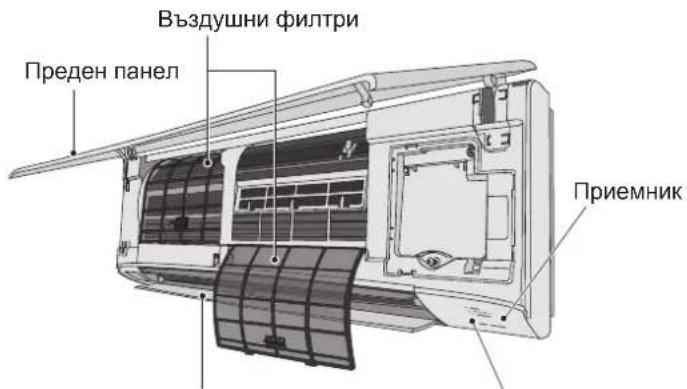

Наименования на компонентите

ВЪТРЕШНО ТЯЛО

Жалуз с вертикална посока на въздушния поток
- Не регулирайте на ръка.

Авариен бутон

Опция

Модел № CZ-RTC4
За всички вътрешни тела

Високоспециализирано кабелно дистанционно управление

Модел № CZ-RTC5A
За всички вътрешни тела

Прочетете инструкциите за експлоатация, приложени към дистанционното управление.

■ Работа и регулиране на посоката на въздушния поток

Вижте инструкциите за експлоатация, приложени към дистанционното управление.

Български

Техническо обслужване

ПРЕДУПРЕЖДЕНИЕ

По съображения за безопасност, изключете климатика и прекъснете захранването му преди да започнете почистване. (В противен случай може да възникне токов удар или нараняване, тъй като вентилаторът се върти с висока скорост.)

Не наливайте вода върху вътрешното тяло. (Това може да повреди вътрешните компоненти и да създаде опасност от токов удар.)

ВНИМАНИЕ

Никога не използвайте разтворители или разяждащи химикали. Също така, не бършете пластмасовите части, като използвате твърде топла вода. (Това може да доведе до деформация или промяна в цвета.) Някои метални ръбове и перки са остри. Бъдете внимателни, когато почиствате тези части. (Може да се нараните.) Използвайте здрав стол или стълба при почистване на вътрешно тяло, инсталирано на високи места.

Вътрешната бобина и други компоненти на външното тяло трябва да се почистват периодично.

- Консултирайте се с търговеца или със сервизен център.

Поддръжка на въздушния филтър

Препоръчително е въздушният филтър да се почиства, когато (Филтър) се появи на дисплея. Почиствайте филтъра често за най-добра работа в области с прашни или маслени места, независимо от състоянието на филтъра.

Почистване

Инструкции за почистване :

• Не използвайте бензин, разредител или абразивен прах.
• Използвайте само сапун ( pH7) или неутрален домакински почистващ препарат.
• Не използвайте вода с температура над 40 °C.

Вътрешен тяло :

Избършете модула внимателно с мека, суха кърпа.

Въздушни филтри :

• Почистване на въздушните филтри е нужно на всеки две седмици.
• Измиване/промиване на филтрите внимателно с вода, за избягване на повреда на повърхността на филтъра.
• Изсушете филтрите под затъмнената зона, далеч от огън или пряка слънчева светлина.
• Заменете всеки повреден филтър.

БЕЛЕЖКА

• Почиствайте филтъра редовно за най-добра работа и за намаляване на консумацията на енергия.
• Моля, консултирайте се с най-близкия дилър за сезонна инспекция.

Как да отстраните

Преден панел

①

②

Дистанционно

управление с таймер

Индикатор на филтъра

Високоспециализирано

кабелно дистанционно

управление

Индикатор на филтъра

20:30 (THU)

Бутон за нулиране на

филтъра

След почистване

1. След почистване на въздушния, поставете го обратно в първоначалното му положение.
   Непременно поставете в обратен ред.
2. [При дистанционно управление с таймер]
   Натиснете бутона за нулиране на филтъра.
   Индикаторът (Филтър) на дисплея изчезва.
   [При високоспециализирано кабелно дистанционно управление]
   Вижте инструкциите за експлоатация, приложени към допълнителното високоспециализирано кабелно дистанционно управление.

Отстраняване на проблеми

Проверете, преди да се консултирате или да поискате техническо обслужване.

Симптом Причина / Действие
Шум	Чува се звук като течаща вода по време на работа или след това.	Звук от охладителя, който тече в уредаЗвук от отводняване през дренажната тръба
	Чува се пукащ звук по време на работа или след това.	Звук поради промяна на температура на компонентите
Подаваният от климатика въздух има миризма.		В климатика се натрупва миризма от вътрешните компоненти, цигари или козметика, която излиза с подавания въздух.Тялото вътре е мръсно. (Свържете се с търговеца.)
По време на охлаждане, близо до отвора за въздух се събира конденз.		Влагата в помещението се охлажда от студення въздушен поток и се натрупва като конденз.
По време на охлаждане се наблюдава замъгляване.		Ако климатикът е инсталиран на места като ресторанти, където съществуват големи количества маслена мъгла, необходимо е почистване, тъй като вътрешната част на тялото (топлообменникът) е замърсена.(Свържете се с търговеца.)
По време на отопление се наблюдава замъгляване.		Извършва се размразяване.
Вентилаторът продължава да се върти за известно време дори когато климатикът е изключен.		Въртенето на вентилатора осигурява безпроблемна работа.Вентилаторът може да се върти, за да изсуши топлообменника, в зависимост от настройката.
Посоката на въздушния поток	Посоката на въздушния поток се променя по време на работа.Посоката на въздушния поток не може да бъде зададена.Посоката на въздушния поток не може да бъде променена.	Когато температурата на подавания въздух е ниска по време на отопление или по време на работа в режим за размразяване, автоматично се задава хоризонтален въздушен поток.
	Жалузите се движат няколко пъти след промяна на посоката.	Жалузите се преместват до стандартната позиция веднъж и след това се преместват до зададената посока на въздушния поток.
Освобождава се прах.		С въздуха излиза и прах, който се е натрупал във вътрешността на вътрешното тяло.
При първоначалната висока скорост на работа, вентилаторът понякога се върти по-бързо от настройката.(от 3 до 30 минути)		Това е с цел диагностика на работата, за да се провери дали оборотите на мотора на вентилатора са в рамките на експлоатационните стойности.
Не работи(Когато захранването е включено веднага / Когато работата е спряна и възобновена веднага)		Работата не започва през първите 3 минути, тъй като се активира защитната верига на компресора.
По време на отопление има шум.		Извършва се размразяване.
По време на отопление излиза пара.
Вентилаторът продължава да се върти, дори след спиране на работата чрез дистанционното управление.		Това е за плавно функциониране.

Отстраняване на проблеми

Преди да поискате техническо обслужване

Симптом Причина Действие
Климатикът не работи, въпреки че е включен.	Повреда в захранването или в подаването на захранването	Натиснете бутона ON/OFF (ВКЛ./ИЗКЛ.) на дистанционното управление.
	Бутонът за работа (захранване) е изключен.	• Ако прекъсвачът е изключен, включете захранването.• Ако прекъсвачът се е изключил автоматично, потърсете помощ от търговеца, преди да го включите отново.
	Изгорял предпазител. Свържете се с търговеца.
Неефективна работа в режими на отопление и охлаждане	Входът или изходът за въздух на външното или вътрешното тяло е задръстен с прах.	Премахнете прахта.
	Превключвателят за скорост на вентилатора е зададен на „Low“ (Ниска).*	Променете на „Medium“ (Средна) или „High“ (Висока).*
	Неправилни настройки за температурата	Вижте „Съвети за пестене на енергия“. (стр. 73)
	Помещението е изложено на директна слънчева светлина, докато климатикът работи в режим на охлаждане.
	Има отворени врати или прозорци.
	Въздушният филтър е задръстен. Вижте „Техническо обслужване“. (стр. 70)
	Твърде много източници на топлина в помещението при работа в режим на охлаждане.	Незабавно намалете източниците на топлина.
	Твърде много хора в помещението при работа в режим на охлаждане.	Намалете температурната настройка или сменете скоростта на вентилатора на „Medium“ (Средна) или „High“ (Висока).*

* Относно дисплея на дистанционното управление, вижте страница 107.

Ако вашият климатик не работи правилно, дори и след проверка на всеки елемент от „Преди да поискате техническо обслужване“ и „Отстраняване на проблеми“

Спрете работата незабавно и изключете захранването. След това се свържете с търговеца, информирайте го за серийния номер и какви са симптомите. Освен това посочете дали има знак за инспектиране ⚠️ и каква е комбинацията от цифри и буквите E, F, H, L, P, която е изписана на LCD екрана на дистанционното управление. Никога не се опитвайте да ремонтирате климатика сами, тъй като това е много опасно.

Механизъм на работа

Тъй като климатикът използва външния въздух за отопление, производителността при отопление намалява при падане на външната температура. (Поради термопомпената система) → В този случай използвайте друг отоплителен уред.

Размразяване

● Този уред може да започне операция на размразяване, за да стопи скрежа, образуван във външното тяло.
①Размразяването започва: Вентилаторът на вътрешното тяло спира (или скоростта става изключително бавна). → „©“ (STANDBY) се показва.
② След няколко минути операцията на отопление се възобновява: Вентилаторът на вътрешното тяло остава спрян (или ще работи при много ниска скорост), докато топлообменникът на вътрешното тяло загрее достатьчно. → „©“ (STANDBY) е показано.
③Размразяването е завършено: Вентилаторът на вътрешното тяло започва да работи. → „” (STANDBY) изчезва.

След като температурата в помещението достигне зададената стойност, външното тяло започва да повтаря цикъл на автоматично включване и изключване. Копато температурата в помещението е по-вероятно да достигне нивото, което е зададено, скоростта на вентилатора се задава на „Бриз“ (слаба въздушна струя) автоматично. (За да се предотврати повишаване на влажността в стаята)

■ Ако захранването прекъсне, докато климатикът работи

Когато уредът автоматично поднови работа след временно спиране на тока, той използва настройките преди прекъсването на захранването.

Съвети за пестене на енергия

■ Не допускайте следното

• Не блокирайте входа и изхода за въздух на външното и/или вътрешното тяло. (Ако някой от тях е запушен, уредът няма да функционира добре, което ще доведе до неизправност.)
• По време на охлаждане използвайте сенници, щори или пердета, за да се предотврати влизане на пряка слънчева светлина в стаята.

■Направете следното

• Винаги дръжте въздушния филтър чист. (Замърсеният въздушен филтър намалява ефективността на климатика.) → „Техническо обслужване“ (стр. 70)
• За да не позволявате климатизираният въздух да излиза от помещението, дръжте затворени прозорците, вратите и всички други отвори.

Важна информация, касаеща използвания хладилен агент

Този продукт съдържа флуорирани парникови газове. Не изпускайте газове в атмосферата.

Вид на хладилния агент: R410A

GWP ^(1) стойност: 2088

(1) GWP = global warming potential (глобален потенциал на затопляне)
Възможно е да се изисква периодична проверка за изтичане на хладилен агент съгласно европейското и местно законодателство. За повече информация се обърнете към Вашия дилър.

Панасоник Корпорэйшн
