Tipo di prodotto	Climatizzatore commerciale (unità interna)
Marca	Panasonic
Modello	S-106MK2E5A
Refrigerante	R410A
Potenziale di riscaldamento globale (GWP)	2088
Intervallo di temperatura interna (raffreddamento)	14°C ~ 25°C (temperatura di bulbo umido)
Intervallo di temperatura interna (riscaldamento)	16°C ~ 30°C (temperatura di bulbo secco)
Intervallo di temperatura esterna (raffreddamento)	-10°C ~ 46°C (temperatura di bulbo secco)
Intervallo di temperatura esterna (riscaldamento)	-20°C ~ 18°C (temperatura di bulbo umido)
Alimentazione elettrica	230 V ~ 50 Hz (stima standard)
Filtro aria	Lavabile, pulizia consigliata ogni 2 settimane
Manutenzione del filtro	Usare acqua tiepida (max 40°C) e detergente neutro, asciugare all'ombra

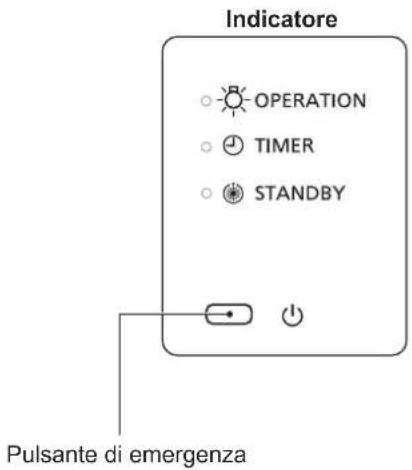

Indicatori luminosi	OPERATION, TIMER, STANDBY
Telecomando	Opzionale: senza fili (CZ-RWSK2) o cablato (CZ-RTC4, CZ-RTC5A)
Direzione del flusso d'aria	Verticale automatica, non regolabile manualmente
Funzioni	Raffreddamento, riscaldamento, deumidificazione, ventilazione
Protezione del compressore	Ritardo di 3 minuti al riavvio
Modalità sbrinamento	Automatica in riscaldamento, arresto temporaneo del ventilatore
Istruzioni di sicurezza	Scollegare prima della pulizia, non inserire oggetti, affidare l'installazione a un professionista
Riparabilità	Non riparare da soli, contattare il rivenditore o il servizio assistenza

Domande frequenti - S-106MK2E5A PANASONIC

Perché sento un rumore di acqua che scorre durante o dopo il funzionamento?

Questo rumore è normale. Proviene o dal flusso del refrigerante all'interno dell'unità o dall'acqua di scarico che scorre.

Perché ci sono scricchiolii durante o dopo il funzionamento?

Gli scricchiolii sono dovuti ai cambiamenti di temperatura delle parti in plastica e metallo dell'apparecchio. È normale.

Come eliminare gli odori provenienti dall'aria espulsa?

Gli odori possono provenire dall'accumulo di polvere, fumo di sigaretta o cosmetici all'interno. Pulire regolarmente il filtro aria. Se l'odore persiste, l'interno dell'unità potrebbe essere sporco e richiedere una manutenzione da parte di un professionista.

Perché ci sono gocce di condensa vicino all'uscita dell'aria in raffreddamento?

L'umidità presente nell'aria si condensa a contatto con l'aria fredda e forma gocce d'acqua. È un fenomeno normale, soprattutto con tempo umido.

Cosa fare se il climatizzatore non si accende o non funziona?

Verificare prima che l'alimentazione elettrica sia collegata e che l'interruttore non sia scattato. Premere il pulsante ON/OFF del telecomando. Se non succede nulla, spegnere l'alimentazione e contattare il rivenditore.

Perché il ventilatore continua a girare dopo lo spegnimento del climatizzatore?

Ciò può essere dovuto all'asciugatura dello scambiatore di calore o per garantire un riavvio graduale. Il ventilatore si ferma automaticamente dopo alcuni minuti.

Come pulire il filtro aria?

Rimuovere il pannello anteriore e i filtri. Lavarli con acqua tiepida (max 40°C) e detergente neutro. Sciacquare e asciugare all'ombra prima di rimetterli. Non usare solventi o candeggina.

Perché la direzione del flusso d'aria cambia automaticamente?

In modalità riscaldamento, se la temperatura dell'aria soffiata è bassa (ad esempio durante lo sbrinamento), il flusso d'aria viene automaticamente diretto orizzontalmente per evitare correnti d'aria fredda.

Cosa fare in caso di interruzione di corrente?

Quando l'alimentazione ritorna, il climatizzatore si riavvia automaticamente con le impostazioni precedenti. Se persiste un'anomalia, spegnere l'alimentazione e contattare il servizio post-vendita.

Quale tipo di refrigerante viene utilizzato e quali sono le precauzioni?

Il refrigerante è R410A, un gas fluorurato a effetto serra. Non rilasciarlo nell'atmosfera. Potrebbero essere necessari controlli periodici di tenuta secondo la legislazione. Consultare il rivenditore.

MANUALE UTENTE S-106MK2E5A PANASONIC

Prima di utilizzare l'unità, leggere a fondo queste istruzioni per l'uso e conservarle come riferimento futuro.

NEDERLANDS

42 \~ 49

Grazie per aver acquistato questo prodotto Panasonic. Il prodotto è l'unità interna di un condizionatore d'aria commerciale.

Istruzioni di installazione allegate.

Indice

Precauzioni per la sicurezza....34

Precauzioni per l'uso....36

Nome delle parti 37

Manutenzione 38

Risoluzione dei problemi 39

- Prima di rivolgersi al servizio di assistenza....40

• Meccanismo di funzionamento 41

Specifiche 107

- Unità interna....107

- Terminologia nelle varie lingue .... 108

Informazioni riguardanti il prodotto

In caso di difficoltà o se si hanno dei dubbi riguardo al condizionatore d'aria, sono necessarie le informazioni seguenti. La sigla del modello e il numero seriale sono riportati sulla targhetta applicata.

No. modello

No. di serie

Data di acquisto

Indirizzo del rivenditore

Numero di telefono

Precauzioni per la sicurezza

In questo manuale vengono utilizzati i seguenti simboli per segnalare condizioni potenzialmente pericolose per gli utenti, il personale di servizio o l'apparecchio:

AVVERTENZA

Questo simbolo indica pericoli o interventi non sicuri che possono provocare gravi lesioni personali o la morte.

ATTENZIONE

Questo simbolo indica pericoli o interventi non sicuri che possono provocare lesioni personali o danni al prodotto stesso o ad altre cose.

Operazioni vietate

Operazioni da eseguire

• Leggete attentamente questi istruzioni per l'uso prima di usare il condizionatore d'aria. In caso di dubbi o problemi, rivolgersi al proprio rivenditore.
• Questo condizionatore d'aria è progettato per rendere confortevoli le condizioni ambientali dei locali. Utilizzarlo soltanto per lo scopo previsto, come descritto in queste istruzioni per l'uso.

AVVERTENZA

Consultare un rivenditore autorizzato o uno specialista relativamente all'utilizzo del tipo di refrigerante specificato. L'utilizzo di refrigerante diverso dal tipo specificato potrebbe provocare danni al prodotto, esplosioni, lesioni personali ecc.

Questo condizionatore d'aria non ha una ventola di aspirazione dell'aria fresca dall'esterno. Occorre pertanto aprire frequentemente le porte e le finestre se si utilizzano apparecchiature di riscaldamento a gas o cherosene nella stessa stanza, perché consumano molto ossigeno. In caso contrario, in casi estremi sussiste il pericolo di asfissia.

Mai usare o conservare benzina o altri vapori o liquidi infiammabili vicino al condizionatore, perché ciò è molto pericoloso.

Non utilizzare questo apparecchio in un'atmosfera potenzialmente esplosiva. Mai toccare l'unità con le mani bagnate.

Non inserire le dita o altri oggetti nell'unità interna o esterna del condizionatore d'aria. In caso contrario, le parti rotanti potrebbero causare lesioni.

Se il refrigerante entra in contatto con una fiamma, produce un gas tossico.

Per la sicurezza, accertarsi di spegnere il condizionatore d'aria e anche di scollegare l'alimentazione elettrica prima di sottoporre l'apparecchio a pulizia o manutenzione.

In caso di emergenza, estrarre la spina di alimentazione dalla presa, oppure spegnere l'interruttore principale (di rete) o l'interruttore automatico per isolare il condiziona dall'alimentazione di rete.

Non pulire da sé le unità interne ed esterne. Affidare la pulizia a un rivenditore o a un tecnico autorizzato.

In caso di malfunzionamento dell'apparecchio, non tentare di ripararlo da sé. Contattare il proprio rivenditore o il servizio di assistenza.

Collegare ciascuna unità a una presa di corrente dedicata e nella linea esclusiva installare un sezionatore, un interruttore differenziale contro le perdite a terra (ELCB) o un interruttore differenziale (RCD) per la protezione da sovracorrente.

Collegare ciascuna unità a una presa di corrente dedicata, e incorporare nel cablaggio fisso un sistema di scollegamento completo, che offra una separazione dei contatti su tutti i poli, in ottemperanza alle normative sui cablaggi.

Per evitare possibili pericoli dovuti a interruzione dell'isolamento elettrico, l'unità deve essere provvista di messa a terra.

Non utilizzare un cavo modificato o giuntato, una prolunga o un cavo diverso da quello specificato per evitare surriscaldamenti e incendi.

Al verificarsi di anomalie/guasti, interrompere l'uso del prodotto e scollegare la spina dalla presa di alimentazione, oppure spegnere l'interruttore di alimentazione e l'interruttore automatico. (rischio di fumo/incendio/scosse elettriche) Esempi di anomalia/guasto:

• L'interruttore differenziale scatta di frequente.
- Il prodotto a volte non si avvia quando viene acceso.
• L'alimentazione elettrica a volte si interrompe quando si sposta il cavo.
- Durante il funzionamento si rilevano odore di bruciato o rumori anomali.
- Il corpo risulta deformato o eccessivamente caldo.
• L'unità interna perde acqua.
- Il cavo o la spina di alimentazione si scaldano in maniera anomala.
- Non è possibile controllare la velocità della ventola.
• L'unità si arresta immediatamente quando la si accende.
- La ventola non si ferma neanche se si spegne l'apparecchio.

Contattare immediatamente il rivenditore locale per la manutenzione/riparazione.

Non sedersi o salire in piedi sull'unità. C'è il pericolo di cadere.

ATTENZIONE

Questo apparecchio è destinato all'utilizzo da parte di utenti esperti o preparati nei negozi, nell'industria leggera e nelle fattorie, oppure per l'utilizzo commerciale da parte di non addetti ai lavori.

Questo apparecchio può essere utilizzato dai minori a partire dagli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte o da persone inesperte, a condizione che siano adeguatamente supervisionate o preventivamente istruite sull'utilizzo in sicurezza e informate sui pericoli presenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da bambini senza supervisione.

Posizionare l'allarme antincendio e l'uscita dell'aria a una distanza di almeno 1,5 m dall'unità.

Non raffreddare o riscaldare eccessivamente la stanza in presenza di bambini molto piccoli o persone malate.

ITALIANO

Non accendere e spegnere il condizionatore d'aria mediante l'interruttore principale (di rete). Usare sempre il pulsante di accensione/spegnimento (ON/OFF).

Non inserire alcun oggetto nell'uscita d'aria dell'unità esterna. Ciò è molto pericoloso perché la ventola ruota ad alta velocità.

Non toccare la presa d'aria o le alette di alluminio affiliate dell'unità esterna. C'è il pericolo di ferirsi.

Non attaccare alcun oggetto sulla SUPERFICIE ESTERNA DELLA

VENTOLA. C'è il pericolo di ferirsi e di danneggiare l'unità.

AVVISO

• Il compressore potrebbe occasionalmente arrestarsi durante i temporali con fulmini. Non si tratta di un guasto meccanico. L'unità riprende automaticamente a funzionare dopo qualche minuto.
• Le istruzioni originali sono il testo in inglese. Le altre lingue sono traduzioni delle istruzioni originali.

Precauzioni per l'uso

Installazione

• Questo condizionatore d'aria deve essere installato da installatori qualificati seguendo le istruzioni di installazione fornite con l'unità.
• Prima dell'installazione, accertare che la tensione di rete dell'ufficio o di casa corrisponda con quella indicata sulla targhetta di identificazione del condizionatore d'aria.

AVVERTENZA

Evitare l'installazione nei seguenti luoghi.

• Luoghi con presenza di fumo o gas combustibile. Anche luoghi con temperature molto alte quali le serre.
• Luoghi con presenza di apparecchiature che generano un calore eccessivo.

Attenzione:

• Non installare l'unità esterna dove possa essere esposta direttamente agli spruzzi d'acqua marina o a vapori solforosi nelle vicinanze di stazioni termali.
  (Per proteggere il condizionatore d'aria dall'eccessiva corrosione)

Informazioni per gli utenti sulla raccolta e lo smaltimento di apparecchiature vecchie e batterie usate

Questi simboli sui prodotti, sugli imballaggi e/o sulla documentazione in dotazione significano che i prodotti elettrici ed elettronici usati e le batterie non devono essere smaltiti insieme ai rifiuti domestici.

Per il corretto trattamento, recupero e riciclo di prodotti vecchi e batterie usate, conferirli presso gli appositi centri di raccolta, in conformità con la legislazione nazionale e le Direttive 2002/96/CE e 2006/66/CE. Il corretto smaltimento di questi prodotti e delle batterie concorre a salvaguardare risorse preziose e previene potenziali effetti nocivi per la salute umana e l'ambiente causati da uno smaltimento non corretto dei rifiuti. Per ulteriori informazioni sulla raccolta e il riciclo di prodotti vecchi e batterie usate, rivolgersi alle autorità locali, al centro di smaltimento rifiuti locale o al proprio rivenditore.

A seconda della legislazione nazionale, lo smaltimento incorretto di questo rifiuto può essere soggetto a sanzioni.

Per gli utenti commerciali nell'Unione Europea

Per ulteriori informazioni sullo smaltimento delle apparecchiature elettriche ed elettroniche, rivolgersi al proprio rivenditore o fornitore.

[Informazioni sullo smaltimento al di fuori dell'Unione Europea]

Questi simboli sono validi solo nell'Unione Europea. Per il corretto smaltimento di questi prodotti, rivolgersi alle autorità locali o al proprio rivenditore.

Allacciamenti elettrici

• Tutti gli allacciamenti elettrici devono essere conformi alle normative elettriche locali. (Per i dettagli, rivolgersi al proprio rivenditore o a un elettricista specializzato.)
• Ciascuna unità deve essere collegata correttamente a massa, con un filo di massa (terra) o mediante il cablaggio di alimentazione.
  Gli allacciamenti elettrici devono essere eseguiti da un elettricista specializzato.

Preparazione alla messa in funzione

Accendere l'interruttore principale (di rete) 5 ore prima della messa in funzione.

(Per il riscaldamento)

- Lasciare l'interruttore principale acceso per l'uso continuativo.

NOTA

Quando non si intende utilizzare il condizionatore d'aria per un periodo di tempo prolungato, estrarre la spina di alimentazione dalla presa, oppure spegnere l'interruttore principale (di rete) o l'interruttore automatico per isolare il condizionatore dall'alimentazione di rete.

Condizioni di esercizio

Utilizzare questo condizionatore d'aria nei seguenti intervalli di temperature.

Unità esterna		Intervallo di temperature interno	Intervallo di temperature esterno
mini VRF (Tipo LE1, LE2)
	Raffreddamento	14°C ~ 25°C (*WBT)	-10°C ~ 46°C (*DBT)
			-10°C ~ 43°C (*DBT)*1
	Riscaldamento	16°C ~ 30°C (*DBT)	-20°C ~ 18°C (*WBT)
2WAY (Tipo ME2)
	Raffreddamento	14°C ~ 25°C (*WBT)	-10°C ~ 52°C (*DBT)
			-10°C ~ 43°C (*DBT)*1
	Riscaldamento	16°C ~ 30°C (*DBT)	-25°C ~ 18°C (*WBT)
3WAY (Tipo MF2)
	Raffreddamento	14°C ~ 25°C (*WBT)	-10°C ~ 46°C (*DBT)
			-10°C ~ 43°C (*DBT)*1
	Riscaldamento	15°C ~ 30°C (*DBT)	-20°C ~ 18°C (*WBT)
	Raffreddamento & Riscaldamento	—	-10°C ~ 24°C (*DBT)

*DBT: Temperatura di bulbo secco

*WBT: Temperatura di bulbo umido

*1: La temperatura massima consentita per questo sistema di aria condizionata è ridotta a 43°C quando si utilizza l'attuale tubo R22.

Pb

Nota relativa al simbolo della batteria (esempio con simbolo chimico riportato sotto il simbolo principale):

Questo simbolo può venire usato insieme a un simbolo chimico. Il questo caso è conforme ai requisiti della Direttiva relativamente alla sostanza chimica in questione.

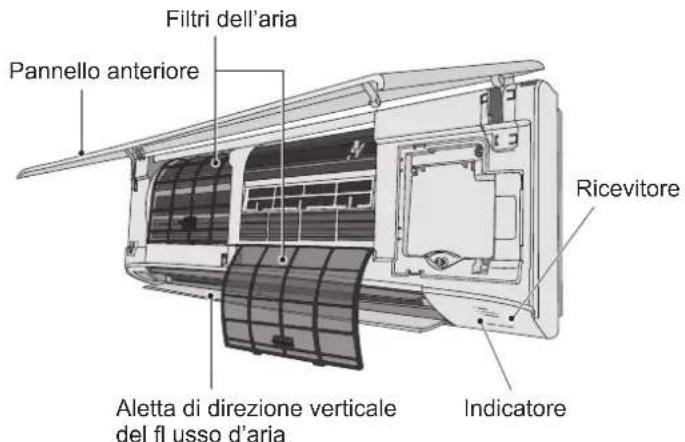

Nome delle parti

UNITÀ INTERNA

• Non regolare manualmente.

Opzionale

Telecomando senza fi li

No. modello CZ-RWSK2 (Tipo K2)

Telecomando del timer

No. modello CZ-RTC4
Per tutte le unità interne

Telecomando cablato di alto livello

No. modello CZ-RTC5A
Per tutte le unità interne
Leggere le Istruzioni per l'uso fornite con il telecomando.

■ Funzionamento e regolazione della direzione del fl usso d'aria

Vedere le Istruzioni per l'uso allegate al telecomando.

Manutenzione

AVVERTENZA

Per motivi di sicurezza, assicurarsi di spegnere il condizionatore e di staccare la spina dalla presa di alimentazione prima di procedere con le operazioni di pulizia. (In caso contrario sussiste il pericolo di scosse elettriche o di lesioni, in quanto la ventola ruota ad alta velocità.)

Non versare acqua sull'unità interna. (Ciò può danneggiare i componenti interni e comportare il pericolo di scosse elettriche.)

ATTENZIONE

• Mai utilizzare solventi o sostanze chimiche aggressive. Non pulire i componenti in plastica con acqua molto calda. (Ciò può provocare deformazioni o alterare il colore.)
• Alcuni bordi metallici e le alette sono taglienti. Prestare la dovuta attenzione nel pulire tali parti. (C'è il pericolo di ferirsi.)
• Per pulire un'unità interna installata in alto, salire su una sedia o una scala stabile.

- La serpentina interna e gli altri componenti dell'unità esterna devono essere puliti regolarmente.

• Rivolgersi al proprio rivenditore o centro di assistenza.

■ Manutenzione del fi Itro dell'aria

Si consiglia di pulire il fi Itro dell'aria quando nel display appare (Filtro). Per assicurare le migliori prestazioni, in presenza di macchie d'olio o polvere, pulire il fi Itro frequentemente, indipendentemente dallo stato del fi Itro.

Pulizia

Istruzioni per la pulizia:

• Non usare benzene, diluente o detergenti abrasivi.
• Usare solo sapone ( pH7) o detergente domestico neutro.
  • Non usare acqua a temperatura superiore a 40 °C.

Unità interna:

Strofi nare delicatamente l'unità con un panno morbido e asciutto.

Filtri dell'aria:

• I fi ltri dell'aria devono essere puliti ogni due settimane.
- Lavare/sciacquare delicatamente i fi Itri con acqua per evitare di danneggiare la superfi cie dei fi Itri stessi.
- Lasciar asciugare completamente i fi Itri all'ombra, non esposti al fuoco o alla luce solare diretta.
- Sostituire gli eventuali fi ltri danneggiati.

NOTA

• Per assicurare le migliori prestazioni e ridurre il consumo energetico, pulire regolarmente i fi Itri.
  • Per l'ispezione stagionale, rivolgersi al proprio rivenditore.

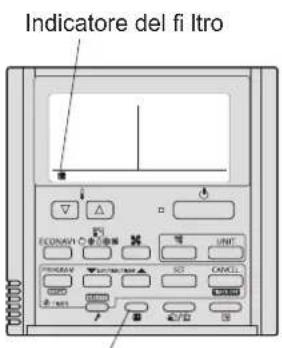

Telecomando del timer Telecomando cablato di alto livello

Pulsante di reimpostazione del fi ltro

■ Dopo la pulizia

1. Dopo aver pulito il fi ltro dell'aria, reinstallarlo nella posizione originale.
   Assicurarsi di reinstallare procedendo in ordine inverso rispetto alla rimozione.
2. [In caso di telecomando del timer]
   Premere il pulsante di reimpostazione del fi Itro. L'indicatore (Filtro) nel display si spegne.
   [In caso di telecomando cablato di alto livello] Vedere le Istruzioni per l'uso fornite con il telecomando cablato di alto livello opzionale.

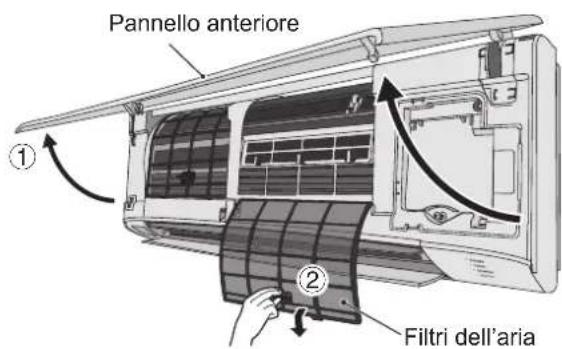

■ Come rimuovere

Risoluzione dei problemi

Controllare quanto segue prima di richiedere una consulenza o l'intervento del servizio di assistenza.

Sintomo Causa / Soluzione
Rumore	Si avverte un suono di scorrimento d'acqua durante e dopo il funzionamento del condizionatore.	Suono prodotto dal liquido refrigerante che scorre all'interno dell'unitàSuono prodotto dall'acqua di scarico nel tubo di scarico
	Si avverte un crepitio durante il funzionamento e all'arresto del condizionatore.	Suono prodotto dalle variazioni di temperatura delle varie parti
Durante il funzionamento del condizionato-re, l'aria di scarico è maleodorante.		È l'odore emanato dai componenti dell'unità interna o dall'odore di sigarette e/o prodotti cosmetici accumulatosi nell'unità.L'interno dell'unità è sporco. (Rivolgersi al proprio rivenditore.)
Durante il raffreddamento, gocce d'acqua si accumulano nei pressi dell'uscita dell'aria.		L'umidità interna del locale viene raffreddata dal getto d'aria freddo e si accumula sotto forma di condensa.
Durante il raffreddamento si forma nebbia.		Se il condizionatore d'aria è installato in ambienti con la presenza di grandi quantità di nebbia d'olio, quali i ristoranti, è necessaria la pulizia perché l'interno dell'unità (lo scambiatore di calore) è sporco. (Rivolgersi al proprio rivenditore.)
Durante il riscaldamento si forma nebbia.		È in corso lo sbrinamento.
La ventola continua a ruotare per un po'anche dopo l'arresto del condizionatore.		La rotazione della ventola rende il funzionamento uniforme.A seconda dell'impostazione, la ventola potrebbe ruotare per asciugare lo scambiatore di calore.
Direzione del getto d'aria	La direzione del getto d'aria cambia durante il funzionamento.Non è possibile regolare la direzione del getto d'aria.Non è possibile cambiare la direzione del getto d'aria.	Quando la temperatura dell'aria di scarico è bassa durante il riscaldamento, oppure durante la sbrinatura, il condizionatore rende automaticamente orizzontale il getto d'aria.
	Il deflettore si muove più volte dopo il cambio di direzione.	Il deflettore si porta una volta nella posizione standard, e quindi torna alla direzione del getto d'aria impostata.
Viene scaricata polvere.		Viene scaricata la polvere accumulatasi all'interno dell'unità interna.
Durante il funzionamento iniziale ad alta velocità, la ventola a volte potrebbe ruotare più velocemente della velocità impostata.(per un periodo di tempo compreso tra 3 a 30 minuti)		Questo serve al controllo del funzionamento, per verificare se la rotazione del motore della ventola rientri o meno nell'intervallo previsto.
L'unità non funziona(Subito dopo l'accensione / Subito dopo l'arresto e la ripresa del funzionamento)		Il condizionatore non si accende per circa 3 minuti a causa dell'attivazione del circuito di protezione del compressore.
Rumore durante il riscaldamento.		È in corso lo sbrinamento.
Durante il riscaldamento fuoriesce vapore.
La ventola continua a ruotare anche dopo aver arrestato il condizionatore con il telecomando.		La rotazione della ventola rende il funzionamento uniforme.

ITALIANO

Risoluzione dei problemi

Prima di rivolgersi al servizio di assistenza

Sintomo Causa	Soluzione
Il condizionatore d'aria non funziona nonostante sia acceso.	Mancanza di corrente (in corso o terminata)	Premere il pulsante di accensione ON/OFF del telecomando.
	Il pulsante di accensione (alimentazione) è spento (nella posizione OFF).	Se l'interruttore automatico è su OFF, portarlo su ON.Se l'interruttore automatico è scattato, rivolgersi al proprio rivenditore prima di riaccendere l'apparecchio.
	Il fusibile si è bruciato. Rivolgersi al proprio rivenditore.
Il rendimento del raffreddamento o del riscaldamento non sono soddisfacenti	Le prese di aspirazione o di uscita dell'aria delle unità interne ed esterne sono ostruite da polvere.	Rimuovere la polvere.
	L'interruttore di velocità della ventola è impostato su “Low” (Bassa).*	Impostarla su “Medium” (Media) o “High” (Alta).*
	La temperatura non è impostata correttamente	Vedere “Suggerimenti per risparmiare energia”. (P. 41)Il locale è es
	nella modalità di raffreddamento.
	Vi sono porte o finestre aperte.
	Il filtro dell'aria è ostruito. Vedere “Manutenzione”. (P. 38)
	In modalità di raffreddamento, nel locale sono presenti troppe sorgenti di calore.	Ridurre velocemente al minimo possibile le sorgenti di calore.
	In modalità di raffreddamento, nel locale sono presenti troppe persone.	Ridurre l'impostazione della temperatura o cambiare la velocità della ventola portandola a “Medium” (Media) o “High” (Alta).*

* Per quanto riguarda il display del telecomando, vedere pagina 107.

Se il condizionatore d'aria continua a non funzionare correttamente dopo aver eseguito tutti i controlli indicati in "Prima di rivolgersi al servizio di assistenza" e "Risoluzione dei problemi"

- Arrestare immediatamente il funzionamento e spegnere l'apparecchio. Contattare il rivenditore e comunicargli il numero di serie e il sintomo. Comunicare al rivenditore anche se sul display del telecomando appaiono il simbolo ⚠️ e le lettere E, F, H, L, P abbinate a numeri.

Non tentare mai di riparare il condizionatore da sé, poiché ciò è molto pericoloso.

Meccanismo di funzionamento

■ Rendimento del riscaldamento

• Poiché il condizionatore d'aria riscalda utilizzando l'aria esterna, il rendimento del riscaldamento si riduce al diminuire della temperatura esterna.
  (Sistema della pompa di calore)
  → Tal caso, utilizzare un altro apparecchio di riscaldamento.

■ Sbrinamento

• L'apparecchio può avviare lo sbrinamento per sciogliere la brina formatasi nell'unità esterna.
  ① Avvio dello sbrinamento: La ventola dell'unità interna si arresta (o funziona a una velocità molto bassa). → Appare "💡" (STANDBY).
  ② Ripresa del riscaldamento dopo alcuni minuti: La ventola dell'unità interna rimane ferma (o funziona a una velocità molto bassa) finché la serpentina dello scambiatore di calore dell'unità interna non si riscalda a sufficienza. → È visualizzato "☐" (STANDBY).
  ③ Sbrinamento completato: La ventola dell'unità interna riprende a funzionare. → Scompare "💡" (STANDBY).

■ Deumidificazione (DRY)

Una volta che la temperatura del locale raggiunge il livello impostato, l'unità esterna ripete automaticamente il ciclo di accensione e spegnimento.
Quando la temperatura ambiente raggiunge il livello impostato, la velocità della ventola viene impostata automaticamente su “brezza” (ventilazione leggera). (Evitare che l’umidità nel locale aumenti nuovamente)

■ Mancanza di corrente durante il funzionamento dell'unità

Quando l'unità riprende automaticamente il funzionamento dopo una temporanea mancanza di corrente, mantiene le stesse impostazioni che aveva prima dell'interruzione.

Suggerimenti per risparmiare energia

Da evitare

• Non ostruire la presa d'aria e l'uscita d'aria dell'unità. (In caso di ostruzione, l'unità non funziona correttamente e può subire dei danni.)
  Durante il raffreddamento, utilizzare parasole, persiane o tende per impedire l'ingresso della luce solare diretta nel locale.

■ È preferibile

• Mantenere sempre pulito il filtro dell'aria. (Un filtro ostruito compromette il rendimento dell'unità.) → "Manutenzione" (P. 38)
• Per evitare la dispersione all'esterno dell'aria condizionata, tenere chiuse finestre, porte ed altre aperture.

Informazioni importanti relative al refrigerante utilizzato

Questo prodotto contiene gas fluorurati ad effetto serra. Non scaricare i gas nell'atmosfera.

Tipo di refrigerante: R410A

Valore GWP ^(1) : 2088

(1) GWP = global warming potential - potenziale di riscaldamento globale
A seconda delle disposizioni vigenti a livello locale e europeo, può essere necessario svolgere periodicamente dei controlli per verificare l'assenza di perdite di refrigerante. Per ulteriori informazioni contattore il distributore locale.
