S-106MK2E5A - кондиціонер PANASONIC - Безкоштовний посібник користувача

Тип продукту	Комерційний кондиціонер (внутрішній блок)
Бренд	Panasonic
Модель	S-106MK2E5A
Холодоагент	R410A
Потенціал глобального потепління (GWP)	2088
Діапазон внутрішньої температури (охолодження)	14°C ~ 25°C (температура вологого термометра)
Діапазон внутрішньої температури (обігрів)	16°C ~ 30°C (температура сухого термометра)
Діапазон зовнішньої температури (охолодження)	-10°C ~ 46°C (температура сухого термометра)
Діапазон зовнішньої температури (обігрів)	-20°C ~ 18°C (температура вологого термометра)
Електроживлення	230 В ~ 50 Гц (стандартна оцінка)
Повітряний фільтр	Миється, рекомендується чистити кожні 2 тижні
Догляд за фільтром	Використовуйте теплу воду (макс. 40°C) та нейтральний миючий засіб, сушіть у тіні

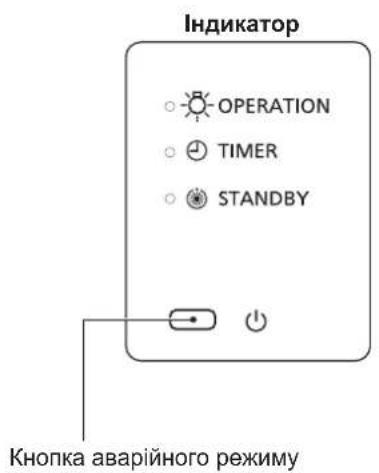

Світлові індикатори	OPERATION, TIMER, STANDBY
Пульт дистанційного керування	Опціонально: бездротовий (CZ-RWSK2) або дротовий (CZ-RTC4, CZ-RTC5A)
Напрямок потоку повітря	Автоматичний вертикальний, не регулюється вручну
Функції	Охолодження, обігрів, осушення, вентиляція
Захист компресора	Затримка 3 хвилини при перезапуску
Режим розморожування	Автоматичний при обігріві, тимчасова зупинка вентилятора
Інструкції з безпеки	Від'єднати перед чищенням, не вставляти предмети, довірити встановлення професіоналу
Ремонтопридатність	Не ремонтувати самостійно, звертатися до продавця або сервісного центру

Часті запитання - S-106MK2E5A PANASONIC

Чому я чую звук води, що тече, під час або після роботи?

Цей звук є нормальним. Він виникає або від потоку холодоагенту всередині блоку, або від зливної води, що витікає.

Чому виникають тріскання під час або після роботи?

Тріскання обумовлені змінами температури пластикових та металевих деталей пристрою. Це нормально.

Як усунути запахи з повітря, що виходить?

Запахи можуть виникати через накопичення пилу, тютюнового диму або косметики всередині. Регулярно чистіть повітряний фільтр. Якщо запах зберігається, внутрішня частина блоку може бути брудною і потребує обслуговування фахівцем.

Чому біля виходу повітря під час охолодження з'являються краплі конденсату?

Вологість повітря конденсується при контакті з холодним повітрям і утворює краплі води. Це нормальне явище, особливо у вологу погоду.

Що робити, якщо кондиціонер не вмикається або не працює?

Спочатку перевірте, чи електроживлення підключено та чи не вибило автоматичний вимикач. Натисніть кнопку ON/OFF на пульті. Якщо нічого не відбувається, вимкніть живлення та зверніться до продавця.

Чому вентилятор продовжує обертатися після вимкнення кондиціонера?

Це може бути пов'язано з сушінням теплообмінника або для забезпечення плавного перезапуску. Вентилятор автоматично зупиняється через кілька хвилин.

Як почистити повітряний фільтр?

Зніміть передню панель та фільтри. Вимийте їх у теплій воді (макс. 40°C) з нейтральним миючим засобом. Промийте та висушіть у тіні перед встановленням. Не використовуйте розчинники або відбілювач.

Чому напрямок потоку повітря змінюється автоматично?

У режимі обігріву, якщо температура повітря, що видувається, низька (наприклад, під час розморожування), потік повітря автоматично спрямовується горизонтально, щоб уникнути протягів холодного повітря.

Що робити у разі відключення електроенергії?

Коли живлення відновлюється, кондиціонер автоматично перезапускається з попередніми налаштуваннями. Якщо аномалія зберігається, вимкніть живлення та зверніться до сервісної служби.

Який тип холодоагенту використовується та які запобіжні заходи?

Холодоагент - R410A, фторовмісний парниковий газ. Не випускайте його в атмосферу. Періодичні перевірки герметичності можуть знадобитися відповідно до законодавства. Зверніться до свого продавця.

ПОСІБНИК КОРИСТУВАЧА S-106MK2E5A PANASONIC

Уважно прочитайте цю інструкцію з експлуатації перед тим, як увімкнути пристрій, та збережіть її на майбутнє.

B.INDONESIA

98 \~ 105

Дякусмо, що придбали цей пристрій компанії Panasonic. Цей виріб – це кондиціонер із внутрішнім блоком для експлуатації у комерційному середовищі. Інструкції зі встановлення додаються.

3Mict

Заходи безпеки 90

Заходи безпеки під час експлуатації 92

Назви частин....93

Технічне обслуговування....94
Усунення несправностей 95
• Перш ніж звертатися до центру обслуговування....96
- Механізм роботи....97
Технічні характеристики 107
• Внутрішній блок.... 107
• Інформаційна таблиця різними мовами ..... 108

Інформація про виріб

Якщо у Вас виникають проблеми або питання, пов'язані з кондиціонером, Вам знадобиться подана нижче інформація. Номер моделі та серійні номери вказані на табличці з технічними даними.

Номер моделі

Серійний номер

Дата придбання

Адреса дилера

Номер телефону

Заходи безпеки

Подані нижче символи, які використовуються у цьому посібнику; попереджають про потенційно небезпечні обставини для користувачів, обслуговуючого персоналу або пристрою:

ПОПЕРЕДЖЕННЯ

Цей символ позначає небезпеку або порушення правил техніки безпеки, які можуть призвести до важких травм чи смерті.

УВАГА

Цей символ позначає небезпеку або порушення правил техніки безпеки, які можуть призвести до травм користувача чи пошкодження виробу або майна.

Заборонені дії

На що слід звертати увагу

• Перш ніж використовувати кондиціонер, уважно прочитайте цей посібник з експлуатації. Якщо у Вас і надалі виникають проблеми, зверніться по допомогу до дилера.
• Цей кондиціонер розроблено для забезпечення комфортних умов у приміщенні. Використовуйте його лише за призначенням, як описано в цьому посібнику з експлуатації.

!ПОПЕРЕДЖЕННЯ

Уточніть в уповноваженого дилера чи спеціаліста з експлуатації інформацію щодо визначеного типу охолоджувача. Використання охолоджувача іншого типу, аніж визначено виробником, може призвести до пошкодження виробу, вибуху і травмування користувача тощо.

Цей кондиціонер не оснащено вентилятором для захоплення свіжого повітря. Якщо в тій самій кімнаті використовуються газові або масляні обігрівачі, необхідно часто відкривати двері чи вікна, оскільки такі пристрої суттєво знижують рівень кисню в повітрі. Інакше у крайніх випадках це може спричинити удушення.

У жодному разі не використовуйте та не зберігайте бензин або інші займисті газоподібні речовини чи рідини біля кондиціонера, оскільки це дуже небезпечно.

Не використовуйте виріб у потенційно вибухонебезпечному середовищі.

У жодному разі не торкайтеся блока мокрими руками.

Не вставляйте пальці чи інші предмети у внутрішній чи зовнішній блок кондиціонера, оскільки елементи, які обертаються, можуть Вас травмувати.

Контакт охолоджувального газу з полум'ям призводить до утворення токсичного газу.

3 метою безпеки перед чищенням або обслуговуванням не забудьте вимкнути кондиціонер та від'єднати його від мережі.

Вийняти вилку з розетки, вимкнути вимикач або вимкнути живлення означає ізолювати кондиціонер від основного джерела живлення у раз виникнення надзвичайної ситуації.

Внутрішні та зовнішні блоки не повинні чистити користувачі. Для цього слід залучати уповноваженого дилера або спеціаліста з чищення.

У разі несправності пристрою не намагайтеся ремонтувати його самотужки. Для проведення ремонту зверніться до дилера з продажу або обслуговування.

ВАГА

Забезпечте окрему розетку для кожного блока, а також потрібно встановити вимикач живлення, вимикач із функцією захисту у випадку витоку на землю (ELCB) або пристрій захисного вимкнення для попередження від перевантаження струмом (RCD) на окремій лінії.

Для кожного блока потрібно передбачити окрему розетку; повне відключення означає відсутність контакту на всіх полюсах фіксованої проводки згідно з правилами прокладання проводки.

Блок потрібно заземлити, щоб попередити можливу небезпеку внаслідок несправності ізоляції.

Для уникнення перегрівання шнура і займання не

використовуйте змінений шнур живлення, шнур зі з'єднанням, подовжувач або невизначений шнур.

У випадку виникнення будь-яких несправностей виробу припиніть його використовувати, вийміть вилку шнура з розетки або вимкніть перемикач живлення і вимикач.

(Небезпека задимлення/займання/ ураження електричним струмом)

Приклади несправностей:

• Часто вибиває вимикач із функцією захисту у випадку витоку на землю.
  • Увімкнений виріб іноді не запускається.
• Якщо порухати шнуром живлення, живлення іноді не подається.

• Під час роботи виробу чути запах горілого чи незвичний шум.

- Деформований чи надмірно гарячий корпус.

• Iз внутрішнього блока витікає вода.

•Надміру гарячі шнур живлення чи вилка.

- Неможливо управляти швидкістю вентилятора.

- Виріб припиняє роботу відразу після його увімкнення.

- Вентилятор не зупиняється навіть після зупинення роботи виробу.

Негайно зверніться до місцевого дилера для обслуговування/ремонту виробу.

Не сідайте і не ставайте на блок. Можно випадково впасти.

Цей виріб призначений для використання спеціалістами або кваліфікованими користувачами в магазинах, у легкій промисловості та на фермах, або для промислового використання неспеціалістами.

Цей виріб не призначений для використання особами (включаючи дітей) з обмеженими фізичними, сенсорними або розумовими здатностями, а також з недостатнім досвідом або знанням, за винятком випадків, коли вони знаходяться під наглядом або отримують інструкції стосовно використання пристрою від особи, що відповідає за їхню безпеку. Необхідно слідкувати за дітьми, щоб вони не грали з пристроєм.

Протипожежна сигналізація та отвір виведення повітря мають знаходитися на відстані не менше, ніж 1,5 м від блока.

Не обігрівайте та не охолоджуйте повітря надмірно, якщо в приміщенні присутні діти або неповносправні особи.

Не вмикайте і не вимикайте кондиціонер за допомогою перемикача живлення. Використовуйте натомість кнопку увімкнення/вимкнення.

Не встромляйте жодних предметів у отвір виходу повітря зовнішнього блока. Це небезпечно, адже вентилятор обертається з високою швидкістю.

Не торкайтеся отвору забору повітря або гострих алюмінієвих пластин зовнішнього блока. Це може призвести до травми.

Не вставляйте жодних предметів у КОРПУС ВЕНТИЛЯТОРА. Це може

призвести до травми та пошкодження блока.

ЗАУВАЖЕННЯ

• Іноді під час грози компресор може зупинятись. Це не є несправністю механізму. Блок відновить роботу автоматично через кілька хвилин.
• Первинні інструкції написано англійською мовою. Тексти іншими мовами – це переклади первинних інструкцій.

УКРАЇНСЬКА

Заходи безпеки під час експлуатації

Встановлення

• Для належного встановлення кондиціонера належним чином залучіть кваліфікованих фахівців зі встановлення відповідно до інструкцій зі встановлення, які додаються до виробу.
• Перед встановленням виробу перевірте, чи напруга електромережі Вашого будинку чи офісу відповідає напрузі, зазначеній на табличці з технічними даними.

ПОПЕРЕДЖЕННЯ

Не встановлюйте виріб в описаних нижче місцях.

• У задимлених місцях чи місцях із горючим газом.
  Також у місцях із високою температурою повітря, наприклад у теплицях.
• У місцях розміщення об'єктів, які генерують надмірно високу температуру.

Увага:

• Не встановлюйте зовнішній блок у місцях, де на нього може потрапити солона морська вода або поблизу спа-центрів, де в повітрі міститься сірка.
  (для захисту кондиціонера від сильної корозії)

Інформація для користувачів щодо збору та утилізації старого обладнання та використаних батарей

Ці символи на виробі, упакуванні та/або супровідних документах означають, що використані електричні та електронні вироби й батареї не слід утилізувати разом зі звичайними побутовими відходами.

Для належної обробки, утилізації і переробки старого обладнання та батарей здавайте їх у спеціальні пункти збору відповідно до національного законодавства і Директив 2002/96/EC і 2006/66/EC.

Правильною утилізацією такого обладнання і батарей Ви допоможете зберегти цінні ресурси і запобігти можливим негативним наслідкам для здоров'я людей та довкілля, які можуть виникнути через неправильне поводження з відходами.

Детальнішу інформацію про збір та переробку старого обладнання та батарей можна отримати в органах місцевої влади, у службі утилізації відходів або в точці продажу, де Ви придбали обладнання.

Відповідно до національного законодавства за неправильне поводження з відходами може накладатися штраф.

Для бізнес-користувачів у Європейському Союзі

З питань утилізації електричного та електронного обладнання звертайтеся до дилера або постачальника для отримання додаткової інформації.

[Інформація щодо утилізації в інших країнах за межами Європейського Союзу]

Ці символи дійсні лише в країнах Європейського Союзу. Якщо потрібно утилізувати ці предмети, зверніться до органів місцевої влади або дилера, щоб отримати інформацію щодо належного способу утилізації.

Проводка

• Підключення усіх електричних дротів має виконуватися згідно з відповідними місцевими правилами та нормами.
  (Для отримання детальної інформації зверніться до дилера або кваліфікованого електрика.)
  ● Кожен блок має бути заземлений за допомогою дроту заземлення або через електропроводку.
• Електричні дроти повинен підключати кваліфікований електрик.

Підготовка до роботи

Увімкніть живлення виробу за 5 годин до початку роботи.

(Для прогрівання)

- Якщо виріб буде використовуватись безперервно, залиште перемикач живлення в положенні «увімкнено».

ПРИМИТКА

Якщо кондиціонер не використовуватиметься протягом тривалого часу, вийміть вилку з розетки, вимкніть вимикач або вимкніть живлення, щоб ізолювати кондиціонер від основного джерела живлення.

Умови роботи

Використовуйте цей кондиціонер в межах описаного нижче діапазону температур.

Зовнішній блок		Діапазон температур у приміщенні	Діапазон температур надворі
mini VRF (Тип LE1, LE2)
	Охолодження	14°C ~ 25°C (*TBT)	-10°C ~ 46°C (*TCT)
			-10°C ~ 43°C (*TCT)*1
	Обігрів	16°C ~ 30°C (*TCT)	-20°C ~ 18°C (*TBT)
2WAY (Тип ME2)
	Охолодження	14°C ~25°C (*TBT)	-10°C ~ 52°C (*TCT)
			-10°C ~ 43°C (*TCT)*1
	Обігрів 16°C	~ 30°C (*TCT)	-25°C ~18°C (*TBT)
3WAY (Тип MF2)
	Охолодження	14°C ~ 25°C (*TBT)	-10°C ~ 46°C (*TCT)
			-10°C ~ 43°C (*TCT)*1
	Обігрів	15°C ~ 30°C (*TCT)	-20°C ~ 18°C (*TBT)
	Охолодження & Обігрів	—	-10°C ~ 24°C (*TCT)

*TCT: температура сухого термометра
*ТВТ: температура волого термометра
*1: Максимальна допустима температура цієї системи кондиціонування в разі використання існуючою труби R22 знижується до 43°C.

Pb

Примітка щодо символу батареї (нижче наведено два символи для прикладу)

Цей символ може використовуватись у комбінації із символом хімічного елемента. У такому випадку він відповідає вимогам Директиви щодо використовуваних хімічних речовин.

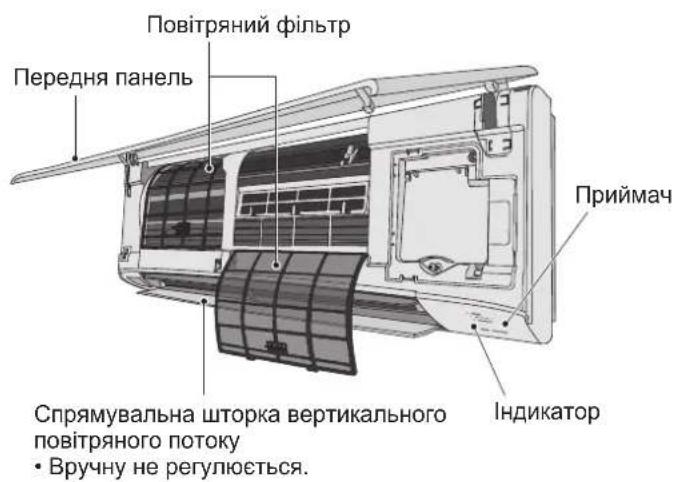

Назви частин

ВНУТРІШНІЙ БЛОК

Не обов'язково

Бездротовий пульт дистанційного керування

Номер моделі CZ-RWSK2 (Тип K2)

Пульт дистанційного керування із таймером

Номер моделі CZ-RTC4
Для усіх внутрішніх блоків

Високотехнологічний дротовий пульт дистанційного керування

Номер моделі CZ-RTC5A
Для усіх внутрішніх блоків

Прочитайте Посібник з експлуатації, який додається до пульта дистанційного керування.

■ Регулювання напрямку потоку повітря

Дивіться Посібник з експлуатації, що додається до пульта дистанційного керування.

УКРАЙНСЬКА

Технічне обслуговування

ПОПЕРЕДЖЕННЯ

• 3 метою безпеки перед чищенням не забудьте вимкнути кондиціонер та від'єднати його від мережі. (В іншому випадку може статися ураження електричним струмом чи травмування користувача, оскільки вентилятор обертається з великою швидкістю.)
• Не лийте воду на внутрішній блок. (Це може пошкодити внутрішні елементи і спричинити ураження електричним струмом.)

УВАГА

• Ніколи не використовуйте розчинники або агресивні хімічні речовини. Також не протирайте пластмасові деталі дуже гарячою водою. (Це може спричинити їх деформування чи зміну кольору.)
• Деякі металеві краї і пластини є гострими. Будьте особливо уважними, чистячи такі частини. (Можна травмуватись).
• Щоб почистити високо встановлений внутрішній блок, скористайтеся міцним стільцем або драбиною.

- Внутрішню спіраль та інші компоненти зовнішнього блоку потрібно періодично чистити.

• Для отримання детальнішої інформації зверніться до дилера або в центр обслуговування.

■ Технічне обслуговування повітряного фільтра

Рекомендовано чистити повітряний фільтр, коли на дисплеї з'явиться індикація (фільтр). Для забезпечення оптимальної роботи регулярно чистьте фільтр від плям пилу чи жиру, незалежно від стану фільтра.

Чищення

Вказівки щодо чищення:

• Не використовуйте для чищення бензин, розчинник чи очищуючий порошок.
• Використовуйте лише мильний ( \~pH7) або нейтральної дії побутовий миючий засіб.
• Не використовуйте воду температурою вище 40°C.

Внутрішній блок:

Обережно протріть блок м'якою сухою ганчіркою.

Повітряні фільтри:

• Фільтри необхідно чистити кожні два тижні.
- Обережно промийте/прополощіть фільтри водою, щоб уникнути пошкодження поверхні фільтра.
- Ретельно висушіть фільтри в тіні, подалі від вогню або прямих сонячних променів.
- У разі пошкодження замініть фільтр.

ПРИМИТКА

• Для оптимальної роботи та зменшення споживання енергії регулярно чистьте фільтр.
• 3 питань сезонного огляду звертайтеся до найближчого дилера.

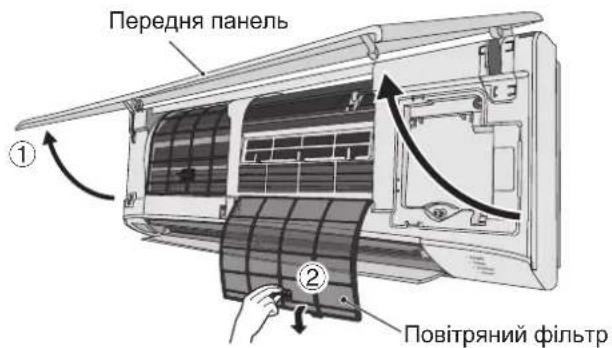

Як зняти

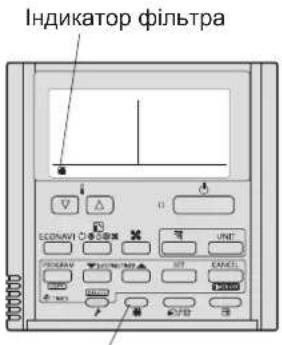

Пульт дистанційного керування із таймером

Кнопка скидання фільтра

Високотехнологічний дротовий пульт дистанційного керування

Після чищення

1. Після чищення повітряного фільтра встановіть його на місце.
   Встановлюйте фільтр, виконуючи описані вище дії у зворотному порядку.
2. [У разі використання пульта дистанційного керування з таймером]
   Натисніть кнопку скидання фільтра.
   Індикатор ☐ (фільтр) на дисплеї згасне.

[У разі використання високотехнологічного дротового пульта дистанційного керування]

Дивіться посібник з експлуатації, що додається до високотехнологічного дротового пульта дистанційного керування, який є елементом додаткової комплектації.

Усунення несправностей

Перш ніж звертатись за консультацією чи обслуговуванням, перевірте таке.

Несправність Причина / Дії
Шум	Під час або після роботи кондиціонера чується шум, подібний до потоку води.	Звук охолоджувача, що тече у блоці.Звук відведеної води, що тече по дренажній трубі.
	Під час роботи або після припинення роботи чується тріскотіння.	Такий звук чується в результаті зміни температури деталей.
Під час роботи відчувається запах відпрацьованого повітря.		У кондиціонері накопичилися запахи приміщення, цигарок і косметики, і це повітря виводиться назовні.Пристрій забруднений всередині.(Зверніться до Вашого дилера.)
У режимі охолодження біля отвору виведення повітря утворюється конденсат.		Внутрішня волога охолоджується холодним повітрям і накопичується під виглядом конденсату.
Під час роботи в режимі охолодження утворюється туман.		Якщо кондиціонер встановлений у місці з високою концентрацією парів мастила, наприклад в ресторані, його потрібно почистити, оскільки забруднено внутрішні частини пристрою (теплообмінник).(Зверніться до Вашого дилера.)
Під час роботи в режимі обігріву утворюється туман.		Виконується процес розмороження.
Вентилятор продовжує обертатися деякий час навіть після зупинки роботи.		Вентилятор обертається для налагодження належної роботи пристрою.Залежно від налаштувань вентилятор може обертатись, щоб висушити теплообмінник.
Напрямок повітряного потоку	Під час роботи змінюється напрямок повітряного потоку.Налаштувати напрямок повітряного потоку неможливо.Змінити напрямок повітряного потоку неможливо.	Коли температура потоку повітря на виході низька або під час операції обігріву чи розмороження горизонтальний потік повітря утворюється автоматично.
	Шторка переміститься декілька разів після зміни напрямку.	Шторка спочатку повернеться до стандартного положення, а потім повернеться до встановленого напрямку повітряного потоку.
З кондиціонера виходить пил.		Пил, який накопичується всередині внутрішнього блока, виходить із кондиціонера.
На початку роботи на високій швидкості вентилятор інколи обертається швидше налаштованої швидкості.(від 3 до 30 хвилин)		Таким чином відбувається робоча перевірка, чи швидкість обертання двигуна вентилятора знаходиться в робочому діапазоні.
Не працює(Відразу після увімкнення живлення/Відразу після зупинки і відновлення роботи)		Кондиціонер спрацьовує приблизно через 3 хвилини, оскільки вмикається цикл захисту компресора.
Під час роботи в режимі обігріву чується шум.		Виконується процес розмороження.
У режимі обігріву з кондиціонера іде пара.
Вентилятор продовжує обертатись навіть після зупинки роботи кондиціонера за допомогою пульта дистанційного керування.		Вентилятор обертається для налагодження належної роботи пристрою.

УКРАЇНСЬКА

Усунення несправностей

Перш ніж звертатися до центру обслуговування

Несправність	Причина Дії
Кондиціонерне працює,хоча живленняувімкнено.	Збій живлення або після збою живлення	Натисніть кнопку увімкнення/вимкнення на пультідистанційного керування.
	Операційна кнопка (живлення)вимкнена.	Якщо вимикач вимкнений, увімкніть живлення.Якщо спрацював вимикач, не вмикайте його ізверніться до дилера.
	Перегорів запобіжник. Зверніться до дилера.
Слабкаефективністьохолодження абообігріву	Отвір для забору чи виведення повітрявнутрішнього або зовнішнього блоківзасмічені пилом.	Усуньте пил.
	Для швидкості вентилятора вибраноперемикач «Low» (Низький).*	Змініть на «Medium» (Середній) або «High» (Високий).*
	Невідповідні налаштуваннятемператури	Дивіться розділ «Поради щодо заощадженняелектроенергії» (стор. 97).
	Кімната перебуває під прямимсонячним промінням, коли увімкненорежим охолодження.
	Відкриті двері або вікна.
	Засмічений повітряний фільтр. Дивіться	розділ «Технічне обслуговування» (стор. 94).
	Занадто багато джерел тепла уприміщенні, коли увімкнено режимохолодження.	Використовуйте мінімальну кількість джерел тепла іпротягом нетривалого терміну.
	Занадто багато людей у приміщенні підчас роботи режиму охолодження.	Зменшіть налаштування температури або змінітьшвидкість вентилятора на «Medium» (Середній) або«High» (Високий).*

* Информацію про дисплей пульту дистанційного керування, див. с. 107.

Якщо кондиціонер не працює належним чином навіть після перевірки кожного пункту розділу «Перш ніж звертатися до центру обслуговування» і «Усунення несправностей»

Негайно зупиніть роботу пристрою і вимкніть живлення. Тоді зв'яжіться з дилером і повідомте серійний номер

кондиціонера та наявні ознаки. Звернутись до дилера слід також, коли на РК дисплеї пульта дистанційного керування з'явиться контрольна позначка ⚠ і літери E, F, H, L, P з цифрами.

Ніколи не намагайтеся відремонтувати кондиціонер самостійно, оскільки це дуже небезпечно.

Механізм роботи

■ Ефективність обігріву

- Оскільки цей кондиціонер використовує для обігріву зовнішнє повітря, ефективність обігріву погіршується у випадку зниження температури повітря на вулиці. (Через систему теплового насоса) →У такому випадку використовуйте інший пристрій для обігріву.

Розмороження

- Цей пристрій може розпочати процес розмороження, щоб розтопити лід на зовнішньому блоці.

①Режим розмороження запускається: Зупиниться вентилятор внутрішнього блока (або його швидкість суттєво знизиться). → Відображається індикація «©» (ОЧІКУВАННЯ).

②Режим обігріву відновить роботу за кілька хвилин: Вентилятор внутрішнього блока не працюватиме (або запуститься на дуже низькій швидкості), допоки виток теплообмінника внутрішнього блока достатньо не нагріється. → Відображається індикація «(●)» (ОЧІКУВАННЯ).

③Розмороження завершено: Почне працювати вентилятор внутрішнього блока. →Індикація «(») (ОЧІКУВАННЯ) зникне.

Режим «DRY» (ВИСУШУВАННЯ)

• Коли температура у приміщенні досягне встановленого рівня, зовнішній блок автоматично повторюватиме цикл увімкнення і вимкнення.
• Коли температура у приміщенні наближається до встановленого рівня, швидкість вентилятора автоматично зміниться на «бриз» (легкий вітерець). (Щоб запобігти повторному зростанню вологості у приміщенні)

Якщо під час роботи пристрою стався збій живлення

Коли пристрій автоматично відновлює роботу після збою живлення, він використовую ті ж налаштування, що і до вимкнення живлення.

Поради щодо заощадження електроенергії

■Уникайте описаного нижче

• Не заблоковуйте отвори для забору і виведення повітря пристрою. (За наявності будь-яких перешкод пристрій не працюватиме належним чином і може спричинити несправності.)
• Під час роботи режиму охолодження використовуйте занавіски, жалюзі або штори, щоб прямі сонячні промені не потрапляли в кімнату.

• Завжди підтримуйте повітряний фільтр у чистоті. (Забитий фільтр погіршить роботу пристрою.) → «Технічне обслуговування» (стор. 94)
• Щоб кондиціоноване повітря не «втікало» через вікна, двері та будь-які інші отвори, закривайте їх.

Важлива інформація щодо охолоджувача

У виробі використовуються фторовмісні парникові гази. Не випускайте гази в атмосферу.

Тип охолоджувача: R410A

Значення GWP ^(1) : 2088

(1) GWP = global warming potential (потенциал глобального потепління)

Європейське або місцеве законодавство може вимагати періодичних перевірок наявності витоку охолоджувача. Для отримання детальнішої інформації зверніться до місцевого дилера.

Уповноважений Представник: ТОВ "ПАНАСОНІК УКРАЇНА ЛТД" провулок Охтирський, будинок 7, місто Київ, 03022, Україна

УКРАЇНСЬКА

English Declaration of Conformitywith the requirements of Technical Regulation on the Restriction of the use of certain Hazardous Substances in Electrical and Electronic Equipment(adopted by Order No1057 of Cabinet of Ministers of Ukraine)The Product is in conformity with the requirements of Technical Regulation on the Restriction of the use of certain Hazardous Substances in electrical and electronic equipment (TR on RoHS).The content of hazardous substance with the exemption of the applications listed in the Annex No2 of TR on RoHS:Lead (Pb) – not over 0,1wt % or 1000wt ppm;Cadmium (Cd) – not over 0,01wt % or 100wt ppm;Mercury (Hg) – not over 0,1wt % or 1000wt ppm;Hexavalent chromium ( Cr^6+ ) – not over 0,1wt % or 1000wt ppm;Polybrominated biphenyls (PBBs) – not over 0,1wt % or 1000wt ppm;Polybrominated diphenyl ethers (PBDEs) – not over 0,1wt % or 1000wt ppm.
Ukrainian Декларація про ВідповідністьВимогам Технічного Регламенту Обмеження Використання деяких Небезпечних Речовин в електричному та електронному обладнанні(затвердженого Постановою No1057 Кабінету Міністрів України)Виріб відповідає вимогам Технічного Регламенту Обмеження Використання деяких Небезпечних Речовин в електричному та електронному обладнанні (ТР ОВНР).Вміст небезпечних речовин у випадках, не обумовлених в Додатку No2 ТР ОВНР, :свинець(Pb) – не перевищує 0,1wt % ваги речовини або в концентрації до 1000 частин на мільйон;кадмій (Cd) – не перевищує 0,01wt % ваги речовини або в концентрації до 100 частин на мільйон;ртуть(Hg) – не перевищує 0,1wt % ваги речовини або в концентрації до 1000 частин на мільйон;шестивалентний хром ( Cr^6+ ) – не перевищує 0,1wt % ваги речовини або в концентрації до 1000 частин на мільйон;полібромбіфеноли (PBB) – не перевищує 0,1wt % ваги речовини або в концентрації до 1000 частин на мільйон;полібромдефенілові ефіри (PBDE) – не перевищує 0,1wt % ваги речовини або в концентрації до 1000 частин на мільйон.
Russian Декларация о СоответствииТребованиям Технического Регламента об Ограничении Использования некоторых Вредных Веществ в электрическом и электронном оборудовании(утверждённого Постановлением No1057 Кабинета Министров Украины)Изделие соответствует требованиям Технического Регламента об Ограничении Использования некоторых Вредных Веществ в электрическом и электронном оборудовании (ТР ОИВВ).Содержание вредных веществ в случаях, не предусмотренных Дополнением No2 ТР ОИВВ:свинец (Pb) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей;кадмій (Cd) – не превышает 0,01wt % веса вещества или в концентрации до 100 миллионных частей;ртуть (Hg) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей;шестивалентный хром ( Cr^6+ ) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей;полибромбифенолы (PBB) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей;полибромдифеноловые эфиры (PBDE) – не превышает 0,1wt % веса вещества или в концентрации до 1000 миллионных частей.

Specifications

Indoor unit

English Русский Українська В.Indonesia
Model Name Наименование модели Назва моделі Nama Model
Power Source Источник питания Джерело живлення Catu Daya
Cooling Capacity Мощность охлаждения Потужність охолодження Kapasitas Pendinginan
Heating Capacity Мощность обогрева Потужність обігріву Kapasitas Pemanasan
Sound Pressure Level(High/Medium/Low)	Уровень звукового давления(Высокий/Средний/Низкий)	Рівень звукового тиску(високий/середній/низький)	Tingkat Tekanan Suara(Tinggi/Sedang/Rendah)
Sound Power Level(High/Medium/Low)	Уровень звуковой мощности(Высокий/Средний/Низкий)	Рівень звукової потужності(високий/середній/низький)	Tingkat Daya Suara(Tinggi/Sedang/Rendah)
Unit Dimensions(H×W×D; mm)	Размеры блока(B×Ш×Г ; мм)	Розміри блоку(B×Ш×Г ; мм)	Dimensi Unit(P×L×T; mm)
Net Weight (kg)	Масса нетто (кг)	Маса нетто (кг)	Berat Bersih (kg)

English	Fan speed display on the remote controller
Français	La vitesse du ventilateur est affichée sur la télécommande
Español	En el mando a distancia se mostrará la velocidad del ventilador
Deutsch	Gebläseanzeige an der Fernbedienung
Italiano	Visualizzazione della velocità della ventola sul telecomando
Nederlands	De ventilatorsnelheid zoals getoond op de afstandsbediening
Português	Visualização da velocidade do ventilador no telecomando
Ελληνικη	Ένδειξη ταχύτητας ανεριστήρα στο τηλεχειριστήριο
Български	На екрана на дистанционното управление се изписва скоростта на вентилатора
Türkçe	Uzaktan kumandadaki fan devri ekranı
Русский	Отображение скорости вентилятора на пульте дистанционного управления
Українська	Індикація швидкості вентилятора на пульті дистанційного керування
В.indonesia	Кесерatan kipas ditampilkan pada pengendali jarak jauh.

India Only
