Produkttyp	Gewerbeklimaanlage (Innengerät)
Marke	Panasonic
Modell	S-106MK2E5A
Kältemittel	R410A
Treibhauspotenzial (GWP)	2088
Innentemperaturbereich (Kühlen)	14°C ~ 25°C (Feuchtkugeltemperatur)
Innentemperaturbereich (Heizen)	16°C ~ 30°C (Trockenkugeltemperatur)
Außentemperaturbereich (Kühlen)	-10°C ~ 46°C (Trockenkugeltemperatur)
Außentemperaturbereich (Heizen)	-20°C ~ 18°C (Feuchtkugeltemperatur)
Stromversorgung	230 V ~ 50 Hz (Standardannahme)
Luftfilter	Waschbar, Reinigung alle 2 Wochen empfohlen
Filterwartung	Lauwarmes Wasser (max. 40°C) und Neutralreiniger verwenden, im Schatten trocknen
Leuchtanzeigen	BETRIEB, TIMER, BEREITSCHAFT
Fernbedienung	Optional: kabellos (CZ-RWSK2) oder kabelgebunden (CZ-RTC4, CZ-RTC5A)
Luftstromrichtung	Automatisch vertikal, nicht manuell einstellbar
Funktionen	Kühlen, Heizen, Entfeuchten, Lüften
Kompressorschutz	3 Minuten Verzögerung beim Neustart
Abtaumodus	Automatisch im Heizbetrieb, vorübergehender Lüfterstopp
Sicherheitshinweise	Vor der Reinigung Netzstecker ziehen, keine Gegenstände einführen, Installation von Fachpersonal durchführen lassen
Reparierbarkeit	Nicht selbst reparieren, Händler oder Kundendienst kontaktieren

Häufig gestellte Fragen - S-106MK2E5A PANASONIC

Warum höre ich während oder nach dem Betrieb ein fließendes Wasserrauschen?

Dieses Geräusch ist normal. Es entsteht entweder durch den Fluss des Kältemittels im Inneren des Geräts oder durch das Abfließen des Kondenswassers.

Warum gibt es während oder nach dem Betrieb Knackgeräusche?

Die Knackgeräusche sind auf Temperaturänderungen der Kunststoff- und Metallteile des Geräts zurückzuführen. Das ist normal.

Wie beseitige ich Gerüche aus der Abluft?

Gerüche können durch Staubansammlungen, Zigarettenrauch oder Kosmetika im Inneren entstehen. Reinigen Sie den Luftfilter regelmäßig. Bleibt der Geruch bestehen, könnte das Innere des Geräts verschmutzt sein und eine professionelle Reinigung erfordern.

Warum gibt es Kondenswassertropfen am Luftauslass beim Kühlen?

Die Feuchtigkeit in der Luft kondensiert an der kalten Luft und bildet Wassertropfen. Das ist ein normales Phänomen, besonders bei feuchtem Wetter.

Was tun, wenn die Klimaanlage nicht einschaltet oder nicht funktioniert?

Überprüfen Sie zuerst, ob das Stromkabel richtig eingesteckt ist und der Sicherungsschalter nicht ausgelöst hat. Drücken Sie die EIN/AUS-Taste auf der Fernbedienung. Wenn nichts passiert, schalten Sie die Stromversorgung aus und kontaktieren Sie den Händler.

Warum läuft der Ventilator nach dem Abschalten der Klimaanlage weiter?

Dies kann am Trocknen des Wärmetauschers liegen oder um einen sanften Neustart zu gewährleisten. Der Ventilator stoppt automatisch nach einigen Minuten.

Wie reinige ich den Luftfilter?

Entfernen Sie die Frontabdeckung und die Filter. Waschen Sie sie mit lauwarmem Wasser (max. 40°C) und Neutralreiniger. Spülen Sie sie ab und trocknen Sie sie im Schatten, bevor Sie sie wieder einsetzen. Verwenden Sie keine Lösungsmittel oder Bleichmittel.

Warum ändert sich die Luftstromrichtung automatisch?

Im Heizbetrieb, wenn die Temperatur der abgegebenen Luft niedrig ist (z.B. beim Abtauen), wird die Luftströmung automatisch horizontal ausgerichtet, um kalte Zugluft zu vermeiden.

Was tun bei einem Stromausfall?

Wenn die Stromversorgung zurückkehrt, startet die Klimaanlage automatisch mit den vorherigen Einstellungen. Wenn eine Störung bestehen bleibt, schalten Sie die Stromversorgung aus und kontaktieren Sie den Kundendienst.

Welches Kältemittel wird verwendet und welche Vorsichtsmaßnahmen sind zu beachten?

Das Kältemittel ist R410A, ein fluoriertes Treibhausgas. Lassen Sie es nicht in die Atmosphäre entweichen. Je nach Gesetzgebung können regelmäßige Dichtheitsprüfungen erforderlich sein. Fragen Sie Ihren Händler.

BEDIENUNGSANLEITUNG S-106MK2E5A PANASONIC

mini VRF (Type LE1, LE2)

2WAY VRF (Type ME2)

3WAY VRF (Type MF2)

ENGLISH

2\~9

Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie für die künftige Verwendung auf.

ITALIANO

34 \~ 41

Vielen Dank für den Kauf dieses Panasonic-Produkts. Bei diesem Produkt handelt es sich im ein handelsübliches Klimaanlagen-Innengerät. Installationsanweisungen liegen bei.

Inhalt

Sicherheitshinweise 26

Vorsichtsmaßnahmen für den Gebrauch 28

Bezeichnungen der Teile 29

Wartung....30

Fehlerdiagnose 31

- Bevor Sie den Kundendienst anfordern.... 32

- Funktionsweise....33

Technische Daten 107

• Innengerät 107

- Sprachen-Entsprechungstabelle....108

Produkt-Information

Falls Probleme oder Fragen zu dieser Klimaanlage auftreten sollten, die eine Kontaktaufnahme mit dem Kundendienst erforderlich machen, werden die folgenden Angaben benötigt. Modell- und Seriennummer befinden sich auf dem Typenschild.

Modellnummer

Seriennummer

Kaufdatum

Anschrift des Fachhändlers

Telefonnummer

Sicherheitshinweise

In dieser Bedienungsanleitung werden die folgenden Symbole verwendet, um Benutzer und Kundendienstpersonal auf die Gefahr von Verletzungen bzw. Sachschäden und eine mögliche Beschädigung des Gerätes hinzuweisen:

WARNUNG

Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, wodurch Verletzungen mit möglicherweise tödlichem Ausgang entstehen können.

VORSICHT

Dieses Symbol warnt vor einer Gefahr oder vor unsachgemäßem Betrieb, die zu Verletzungen, einer Beschädigung des Gerätes und anderen Sachschäden führen könnten.

Untersagte Handlungen

ende Punkte

• Vor Inbetriebnahme dieser Klimaanlage sollten Sie diese Bedienungsanleitung aufmerksam durchlesen. Falls Sie danach immer noch irgendwelche Schwierigkeiten oder Fragen haben sollten, wenden Sie sich bitte an Ihren Fachhändler.
• Diese Klimaanlage ist so konstruiert, dass sie für ein angenehmes Raumklima sorgt. Verwenden Sie sie nur für den beabsichtigten Zweck gemäß der Beschreibung in dieser Bedienungsanleitung.

! WARNING

Fragen Sie Ihren Vertragshändler oder Spezialisten nach dem Gebrauch des vorgeschriebenen Kältemitteltyps. Wird ein anderes Kältemittel als das vorgeschriebene verwendet, kann es zu einer Beschädigung des Produkts, Rohrbruch und Verletzungen usw. kommen.

Diese Klimaanlage besitzt keinen Ventilator zum Ansaugen von Frischluft. Werden Gas- oder Ölheizgeräte, die viel Sauerstoff verbrauchen, im gleichen Raum betrieben, so müssen Fenster und Türen häufig geöffnet werden, um die Luft im Raum zu erneuern. Anderenfalls besteht in extremen Fällen Erstickungsgefahr!

Auf keinen Fall Benzin oder andere zündfähige Gase oder Flüssigkeiten in der Nähe der Klimaanlage verwenden oder lagern — Explosionsgefahr!

Das Gerät darf nicht in explosionsgefährdeten Bereichen verwendet werden.

Fassen Sie das Gerät nie mit nassen Händen an.

Stecken Sie weder Ihre Finger noch andere Objekte in das Innen- oder Außengerät der Klimaanlage, da es zu Verletzungen durch sich drehende Teile kommen kann.

Wenn das Kühlmittel mit einer Flamme in Berührung kommt, wird ein toxisches Gas erzeugt.

Schalten Sie die Klimaanlage vor der Reinigung oder Wartung zur Sicherheit aus, und trennen Sie das Gerät von der Spannungsquelle.

In einem Notfall den Netzstecker aus der Steckdose ziehen oder den Trennschalter ausschalten oder das entsprechende Trennorgan abschalten, um die Klimaanlage von der Stromversorgung zu trennen.

Das Innere von Innen- und Außengeräten darf nicht von Benutzern gereinigt werden. Beauftragen Sie einen autorisierten Händler oder Servicetechniker mit der Reinigung.

Sollte eine Betriebsstörung dieses Geräts auftreten, versuchen Sie nicht, diese eigenhändig zu beseitigen. Beauftragen Sie den Vertrieb oder Fachhändler mit der Instandsetzung.

IT

Für den Anschluss jedes Geräts muss eine separate Steckdose vorhanden sein; innerhalb des ausschließlich für das Gerät verwendeten Stromversorgungskabels muss ein Trennschalter, ein Fehlerstromschutzschalter oder eine Fehlerstrom-Schutzeinrichtung zum Schutz gegen Überstrom vorhanden sein.

Jedes Gerät muss zur Stromversorgung an einen eigenen Netzanschluss angeschlossen werden. Außerdem muss ein Trennschalter mit Trennabstand an allen Kontakten nach den vor Ort geltenden Verdrahtungsvorschriften in die Festverdrahtung eingebaut werden.

Zum Schutz vor Gefahren durch Mängel in der Isolierung muss das Gerät geerdet werden.

Verwenden Sie keine veränderten Kabel, keine Mehrfachstecker, Verlängerungskabel oder Spezifikation, um ein Über Brand zu vermeiden.

Im Fall einer Funktionsstörung oder einer Fehlfunktion ist das Produkt auszuschalten und der Netzstecker zu ziehen bzw. der Sicherungsautomat zu öffnen. (Gefahr von Rauchbildung/Feuer/Stromschlag) Beispiele für Funktionsstörungen bzw. Fehlfunktionen:

• Der Fehlerstrom-Schutzschalter löst häufig aus.
• Das Gerät startet manchmal nicht, wenn Sie es einschalten.
  •Die Stromversorgung wird manchmal unterbrochen, wenn Sie das Kabel bewegen.
• Brandgeruch oder ungewöhnliche Geräusche während des Betriebs.
• Das Gehäuse ist verformt oder ungewöhnlich heiß.
• Wasser tropft aus dem Innengerät.
• Das Netzkabel bzw. der Netzstecker wird ungewöhnlich warm.
  • Die Ventilatordrehzahl wird nicht geregelt.
• Das Gerät bleibt sofort stehen, wenn es eingeschaltet wird.
• Der Ventilator bleibt nicht stehen, wenn das Gerät abgeschaltet wird.
  Wenden Sie sich für Wartungs- und Reparaturarbeiten umgehend an Ihren Fachhändler.

Setzen oder stellen Sie sich nicht auf das Gerät. Es besteht Sturzgefahr.

Das Gerät kann sowohl von Experten und geschulten Anwendern, in Geschäften, in der Leichtindustrie und Landwirtschaft, als auch von Endverbrauchern eingesetzt werden.

Das Gerät kann von Kindern ab 8 Jahren, von Personen mit eingeschränkten physischen, mentalen oder sensorischen Fähigkeiten sowie von Personen ohne ausreichende Erfahrung und Kenntnis bedient werden, vorausgesetzt, sie werden während der Bedienung beaufsichtigt, über die potenziellen Gefahren aufgeklärt und erhalten eine entsprechende Anleitung zur sicheren Bedienung des Geräts. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Benutzer-Wartungshandgriffe dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Feuermelder und Luftauslass müssen mindestens 1,5 m vom Gerät entfernt sein.

Achten Sie stets darauf, den Raum nicht zu stark zu kühlen oder zu heizen, wenn Kleinkinder oder Kranke anwesend sind.

Schalten Sie die Klimaanlage nicht mit Hilfe des Netztrennschalters ein und aus. Verwenden Sie dazu grundsätzlich die Betriebstaste (ON/OFF).

Stecken Sie keine Gegenstände in den Luftauslass des Außengeräts. Dies ist gefährlich, weil der Ventilator mit hoher Drehzahl rotiert.

Berühren Sie nicht den Lufteinlass oder die scharfen Aluminium-Kühlrippen am Außengerät. Es besteht Verletzungsgefahr.

Kleben Sie keine Objekte auf das VENTILATORGEHÄUSE. Es besteht die Gefahr von Verletzungen und Geräteschäden.

ANMERKUNG

• Es kann vorkommen, dass der Betrieb des Kompressors bei Gewittern unterbrochen wird. Das Gerät nimmt nach einigen Minuten automatisch den Betrieb wieder auf.
• Bei der englischen Textfassung handelt es sich um das Original. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals.

Vorsichtsmaßnahmen für den Gebrauch

Installation

• Dieses Klimagerät muss von einem qualifizierten Montagetechniker gemäß der beigefügten Montageanleitung fachgerecht installiert werden.
• Vor der Installation nachprüfen, dass die Netzspannung mit der auf dem Typenschild angegebenen Spannung übereinstimmt.

WARNUNG

Die nachstehenden Installationsorte sind zu vermeiden.

• Orte mit Rauchentwicklung und brennbarem Gas. Auch Orte mit extrem hohen Temperaturen wie Treibhäuser.
• Orte, an denen hohe Wärme erzeugende Einrichtungen aufgestellt sind.

Achtung:

Das Außengerät darf nicht an einem Ort installiert werden, wo es Salzwasserspritzern oder schwefelhaltiger Luft, z.B. in der Nähe von Heilquellen, ausgesetzt ist. (Zum Schutz des Klimageräts vor starker Korrosion)

Benutzerinformation zur Sammlung und Entsorgung von Altgeräten und verbrauchten Batterien

Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass gebrauchte elektrische und elektronische Produkte und Batterien nicht in den allgemeinen Hausmüll gegeben werden dürfen.

Bitte bringen Sie alte Produkte und verbrauchte Batterien zur korrekten Behandlung für Aufarbeitung und Recycling in Übereinstimmung mit der Landesgesetzgebung und den Richtlinien 2002/96/EG und 2006/66/EG zu den zuständigen Sammelstellen.

Durch die vorschriftsmäßige Entsorgung dieser Produkte und Batterien tragen Sie zum Schutz wertvoller Ressourcen und zur Vermeidung potenziell negativer Auswirkungen auf die menschliche Gesundheit und die Umwelt bei, die anderenfalls durch eine unsachgemäße Abfallbehandlung entstehen können. Für weitere Informationen zu Sammlung und Recycling von alten Produkten und Batterien wenden Sie sich bitte an Ihre Gemeinde- oder Stadtverwaltung, das örtliche Entsorgungsunternehmen oder die Verkaufsstelle, bei der die Gegenstände erworben wurden. Eine nicht vorschriftsmäßige Entsorgung solcher Abfälle kann je nach Landesgesetzgebung strafbar sein.

An kommerzielle Benutzer in der Europäischen Union

Wenn Sie elektrische oder elektronische Geräte entsorgen möchten, wenden Sie sich bitte an Ihren Händler oder Lieferanten. Dort erhalten Sie weitere Informationen.

[Informationen zur Entsorgung in Ländern außerhalb der Europäischen Union]

Diese Symbole sind nur in der Europäischen Union gültig. Wenn Sie diese Gegenstände entsorgen möchten, wenden Sie sich an die örtliche Behörde oder an Ihren Händler und fragen Sie nach der korrekten Entsorgungsmethode.

Verdrahtung

• Die gesamte Verdrahtung muss in Übereinstimmung mit den örtlichen Vorschriften erfolgen. (Einzelheiten erfahren Sie von Ihrem Fachhändler oder einem qualifizierten Elektriker.)
• Alle Geräte müssen entweder über eine Erdleitung oder über die Netzzuleitung fachgerecht geerdet werden.
• Die Verdrahtung muss von einem qualifizierten Elektriker vorgenommen werden.

Betriebsvorbereitung

Schalten Sie die Stromversorgung 5 Stunden vor Betriebsbeginn ein.

(Zum Aufwärmen)

- Lassen Sie die Stromversorgung während des andauernden Gebrauchs eingeschaltet.

HINWEIS

Wenn die Klimaanlage voraussichtlich längere Zeit nicht gebraucht wird, ziehen Sie den Netzstecker aus der Steckdose oder schalten den Trennschalter aus oder das entsprechende Trennorgang ab, um die Klimaanlage von der Stromversorgung zu trennen.

Betriebsbedingungen

Verwenden Sie dieses Klimagerät nur in den nachstehenden Temperaturbereichen.

Außengerät		Innentemperaturbereich	Außentemperaturbereich
mini VRF (Typ LE1, LE2)
	Kühlen	14°C ~ 25°C (*FK)	-10°C ~ 46°C (*TK)
			-10°C ~ 43°C (*TK)*1
	Heizen	16°C ~ 30°C (*TK)	-20°C ~ 18°C (*FK)
2WAY (Typ ME2)
	Kühlen	14°C ~ 25°C (*FK)	-10°C ~ 52°C (*TK)
			-10°C ~ 43°C (*TK)*1
	Heizen	16°C ~ 30°C (*TK)	-25°C ~ 18°C (*FK)
3WAY (Typ MF2)
	Kühlen	14°C ~ 25°C (*FK)	-10°C ~ 46°C (*TK)
			-10°C ~ 43°C (*TK)*1
	Heizen	15°C ~ 30°C (*TK)	-20°C ~ 18°C (*FK)
	Kühlen & Heizen	—	-10°C ~ 24°C (*TK)

2WAY (Typ ME2)

Kühlen	14°C ~ 25°C (*FK)	-10°C ~ 52°C (*TK)
		-10°C ~ 43°C (*TK)*1
Heizen	16°C ~ 30°C (*TK)	-25°C ~ 18°C (*FK)

3WAY (Typ MF2)

Kühlen	14°C ~ 25°C (*FK)	-10°C ~ 46°C (*TK)
		-10°C ~ 43°C (*TK)*1
Heizen	15°C ~ 30°C (*TK)	-20°C ~ 18°C (*FK)
Kühlen & Heizen	—	-10°C ~ 24°C (*TK)

*TK: Trockenkugeltemperatur
*FK: Feuchtkugeltemperatur
*1: Die maximal erlaubte Temperatur dieses Klimaanlagensystems verringert sich bei Verwendung des vorhandenen R22-Rohrs auf 43°C.

Pb

Anmerkung zum Batteriesymbol (unten mit zwei Kennbuchstaben als Beispiel):

Dieses Symbol kann in Kombination mit einem chemischen Symbol verwendet werden. In diesem Fall erfüllt es die Anforderungen der für die betreffende Chemikalie erlassenen Richtlinie.

Bezeichnungen der Teile

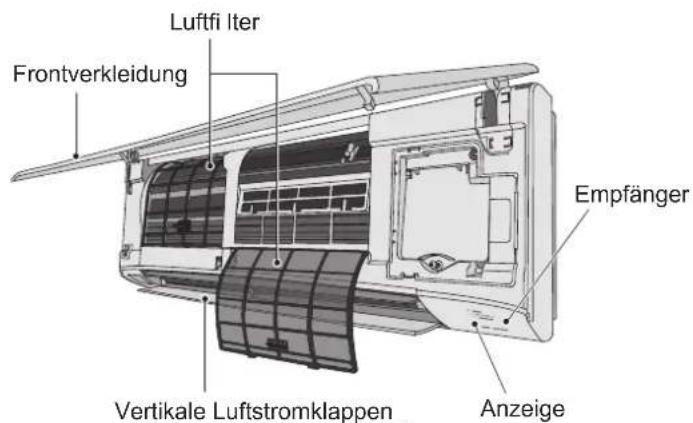

INNENGERÄT

• Nicht mit der Hand verstellen.

Sonderausstattung

Drahtlose Fernbedienung

Modellnummer CZ-RWSK2 (Typ K2)

Timer-Fernbedienung

Modellnummer CZ-RTC4
Für alle Innengeräte

Speziellen Kabelfernbedienung

Modellnummer CZ-RTC5A
Für alle Innengeräte

Lesen Sie die mit der Fernbedienung gelieferte Bedienungsanleitung.

■ Betrieb und Einstellung der Luftstromrichtung

Siehe der Fernbedienung beiliegende Bedienungsanleitung.

Wartung

WARNUNG

Von Reinigungs- oder Wartungsarbeiten zur Sicherheit das Klimagerät ausschalten und auch von der Stromversorgung trennen.

(Anderenfalls besteht die Gefahr eines Stromschlages oder einer Verletzung durch das sich schnell drehende Gebläse.)

Kein Wasser auf das Innengerät schütten. (Dadurch können die inneren Bauteile beschädigt werden, und es besteht Stromschlaggefahr.)

VORSICHT

• Verwenden Sie niemals Lösungsmittel oder starke Chemikalien. Wischen Sie die Plastikteile auch nicht mit sehr heißem Wasser ab. (Dies kann eine Verformung oder Verfärbung verursachen.)
• Manche Metallkanten sowie die Verfl üssigerlamellen sind scharf. Lassen Sie beim Reinigen dieser Teile besondere Vorsicht walten. (Es besteht Verletzungsgefahr.)
• Verwenden Sie zur Reinigung eines hoch installierten Innengeräts einen stabilen Stuhl oder eine Leiter.

Der Wärmetauscher und andere Bauteile des Außengeräts müssen regelmäßig gereinigt werden.

- Wenden Sie sich dazu bitte an Ihren Fachhändler oder an eine Kundendienststelle.

Der Wärmetauscher und andere Bauteile des Außengeräts müssen regelmäßig gereinigt werden. - Wenden Sie sich dazu bitte an Ihren Fachhändler oder an eine Kundendienststelle.

■ Wartung des Luftfi Iters

Es wird empfohlen, den Luftfi Iter zu reinigen, sobald (Filter) auf dem Display angezeigt wird. In Umgebungen mit viel Staub oder Öldünsten sollte der Filter unabhängig vom Filterstatus für optimale Leistung regelmäßig gereinigt werden.

■ Reinigung

Reinigungsanweisungen:

• Benzin, Verdünner oder Scheuermittel dürfen nicht verwendet werden.
• Ausschließlich Seife ( pH 7) oder einen neutralen Haushaltsreiniger verwenden.
• Kein Wasser wärmer als 40°C verwenden.

Innengerät:

Die Gerät mit einem weichen, trockenen Tuch vorsichtig sauberwischen.

Luftfi Iter:

• Die Luftfi Iter müssen alle zwei Wochen gereinigt werden.
- Die Filter vorsichtig mit Wasser so waschen/abspülen, dass die Filteroberfl äche nicht beschädigt wird.
• Die Filter ausgiebig im Schatten und vor Flammen und direktem Sonnenlicht geschützt trocknen lassen.
- Beschädigte Filter durch neue ersetzen.

HINWEIS

• Den Filter zur Aufrechterhaltung der optimalen Leistung und Stromeinsparung regelmäßig reinigen.
• Regelmäßige Inspektionen vom nächstgelegenen Händler durchführen lassen.

Timer-Fernbedienung Speziellen

Kabelfernbedienung

■ Nach der Reinigung

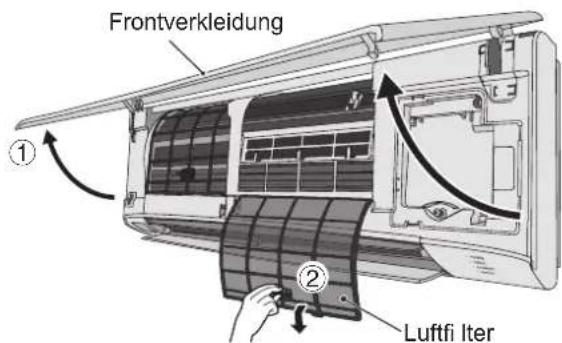

1. Den gereinigten Luftfi Iter wieder an der ursprünglichen Position anbringen.
   Dabei in umgekehrter Ausbaureihenfolge vorgehen.

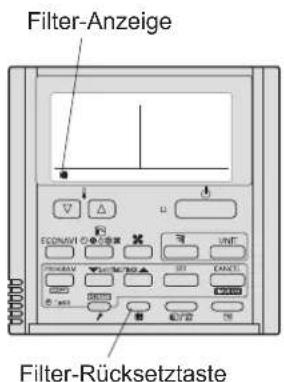

2. [Im Falle der Timer-Fernbedienung]
   Die Filter-Rücksetztaste drücken.
   Die Anzeige (Filter) auf dem Display erlischt.
   [Im Falle der speziellen Kabelfernbedienung]
   Siehe Bedienungsanleitung der als Sonderausstattung erhältlichen speziellen Kabelfernbedienung.

Ausbau

Fehlerdiagnose

Prüfen Sie die nachstehenden Punkte, bevor Sie den Kundendienst anrufen oder anfordern.

Symptom Ursache / Abhilfe
Geräusch	Geräusch ähnlich fließendem Wasser ist während oder nach dem Betrieb zu hören.	Geräusch des im Gerät fließenden KältemittelsGeräusch des über die Ablaufleitung ausfließenden Wassers
	Knackgeräusch ist während des Betriebs oder beim Stoppen des Betriebs zu hören.	Durch Ausdehnung von Bauteilen bei Temperaturänderung verursachtes Geräusch
Geruch in der Abluft während des Betriebs.		In der Klimaanlage angesammelter Geruch von Bauteilen, Zigaretten oder Kosmetika entweicht mit der Abluft.Verschmutzung im Inneren des Geräts.(Wenden Sie sich an Ihren Händler.)
Wassertropfen sammeln sich beim Betrieb um den Luftauslass an.		Feuchtigkeit im Inneren wird durch die Kühlluft abgekühlt und schlägt sich in Form von Wassertropfen nieder.
Beim Kühlbetrieb tritt ein Nebelschleier auf.		Wenn die Klimaanlage an einem Ort mit starken Öldünsten installiert ist, wie beispielsweise in einem Restaurant, ist eine Reinigung erforderlich, da das Geräteinnere (Wärmetauscher) verschmutzt ist. (Wenden Sie sich an Ihren Händler.)
Beim Heizbetrieb tritt ein Nebelschleier auf.		Es wird gerade ein Abtauvorgang durchgeführt.
Das Gebläse läuft nach dem Stoppen des Betriebs eine Weile weiter.		Das laufende Gebläse sorgt für einen reibungslosen Betriebsablauf.Das Gebläse läuft je nach Einstellung möglicherweise zum Trocknen des Wärmetauschers.
Ausblasrichtung	Ausblasrichtung ändert sich beim Betrieb.Ausblasrichtung kann nicht eingestellt werden.Ausblasrichtung kann nicht geändert werden.	Wenn die Ablufttemperatur beim Heizbetrieb niedrig ist, oder beim Entfrosten, wird der Luftstrom automatisch horizontal ausgerichtet.
	Die Lamelle bewegt sich nach dem Ändern der Richtung mehrere Male.	Die Lamelle bewegt sich einmal zur Standardposition und dreht sich dann zur eingestellten Ausblasrichtung.
Staub wird ausgeblasen.		Staub, der sich im Innengerät angesammelt hat, wird ausgeblasen.
Zu Beginn des Betriebs mit hoher Drehzahl läuft das Gebläse mit einer höheren als der eingestellten Drehzahl.(3 bis 30 Minuten)		Dabei handelt es sich um eine Überprüfung des Gebläsebetriebs, die dazu dient, sicherzustellen, dass die Drehzahl des Gebläsemotors innerhalb des vorgeschriebenen Bereichs liegt.
Gerät arbeitet nicht(Direkt nach dem Einschalten / Beim Stoppen und sofortigen Fortsetzen des Betriebs)		Der Betrieb setzt wegen der Kompressor-Schutzschaltung erst nach ca. 3 Minuten ein.
Beim Heizbetrieb tritt ein Geräusch auf.		Es wird gerade ein Abtauvorgang durchgeführt.
Beim Heizbetrieb wird Dampf ausgeblasen.
Der Ventilator läuft nach dem Stoppen des Betriebs mit der Fernbedienung weiter.		Dies sorgt für einen reibungslosen Betriebsablauf.

Fehlerdiagnose

Bevor Sie den Kundendienst anfordern

Symptom Ursache Abhilfe
Die Klimaanlage läuft beim Einschalten nicht.	Stromausfall oder nach einem Stromausfall	Die ON/OFF-Taste an der Fernbedienung drücken.
	Die Betriebstaste (Ein/Aus) befindet sich in Ausschaltstellung.	• Die Stromversorgung einschalten, sofern der Trennschalter nicht ausgelöst wurde.• Bei ausgelöstem Trennschalter den Händler benachrichtigen, ohne die Anlage einzuschalten.
	Sicherung durchgebrannt. Wenden Sie sich	an Ihren Händler.
Schlechte Kühl-oder Heizleistung	Die Lufteinlass- oder -auslassöffnung des Innen- bzw. Außengeräts ist mit Staub zugesetzt oder durch ein Hindernis blockiert.	Den Staub entfernen.
	Der Gebläseschalter steht auf “Low” (Niedrig).*	Auf “Medium” (Mittel) oder “High” (Hoch) einstellen.*
	Ungeeignete Temperatureinstellung	Siehe “Energiespartipps”. (S. 33)
	Der Raum ist bei Kühlbetrieb direktem Sonnenlichteinfall ausgesetzt.
	Türen oder Fenster sind geöffnet.
	Der Luftfilter ist zugesetzt. Siehe “Wartung”	(S. 30)
	Zu viele Wärmequellen im Raum bei Kühlbetrieb.	So wenige Wärmequellen wie möglich und jeweils nur kurze Zeit verwenden.
	Zu viele Personen im Raum bei Kühlbetrieb.	Die Temperatureinstellung senken oder die Gebläsedrehzahl in “Medium” (Mittel) oder “High” (Hoch) ändern.*

* Bezüglich der Fernbedienungsanzeige siehe Seite 107.

Wenn die Klimaanlage auch nach Durchgehen der Punkte unter

“Bevor Sie den Kundendienst anfordern” und “Fehlerdiagnose” nicht ordnungemäß arbeitet

Stappen Sie sofort den Betrieb und schalten Sie die Stromversorgung aus. Wenden Sie sich danach an Ihren Händler unter Angabe der Seriennummer und des Symptoms. Informieren Sie auch über das eventuelle Vorhandensein des Prüfzeichens und der Buchstaben E, F, H, L sowie P in Kombination mit Ziffern auf dem LCD der Fernbedienung. Versuchen Sie niemals, die Klimaanlage selbst zu reparieren, da dies sehr gefährlich sein kann.

Funktionsweise

■ Heizleistung

Da diese Klimaanlage zum Heizen Außenluft nutzt, nimmt ihre Heizleistung bei fallender Außentemperatur ab. (Aufgrund des Wärmepumpensystems) →Verwenden Sie in diesem Fall ein anderes Heizgerät.

Abtauen

Diese Anlage schaltet in gewissen Fällen auf Abtaubetrieb, um eine Vereisung des Außengeräts zu beseitigen.

① Der Abtauvorgang startet: Das Gebläse des Innengeräts kommt zum Stillstand (oder läuft extrem langsam).
→“”(STANDBY) erscheint.

② Der Heizbetrieb wird einige Minuten später wiederaufgenommen: Das Gebläse des Innengeräts steht still (oder läuft extrem langsam), bis der Wärmetauscher des Innengeräts sich ausreichend erwärmt hat.

→ “☐” (STANDBY) wird gezeigt.

③Der Abtauvorgang ist beendet: Das Gebläse des Innengeräts läuft wieder an.

→ “☐” (STANDBY) verschwindet.

■ Entfeuchtungsbetrieb

Sobald die Raumtemperatur den eingestellten Wert erreicht hat, wird das Außengerät automatisch wiederholt ein- und ausgeschaltet.
Wenn die Raumtemperatur sich an die gewählte Einstellung annähert, wird die Gebläsedrehzahl automatisch auf "Lufthauch" (leichter Wind).
(Damit die Luftfeuchtigkeit im Rau nicht wieder steigt.)

■ Bei einem Stromausfall während des Betriebs des Geräts

Wenn das Gerät nach einem kurzen Stromausfall den Betrieb wiederaufnimmt, werden wieder dieselben Einstellungen vorgegeben, die vorlagen, als der Strom unterbrochen wurde.

Energiespartipps

■ Vermeiden Sie

- Jede Blockierung des Luftein- und -auslasses des Geräts ist zu vermeiden. (Bei einer Blockierung arbeitet das Gerät nicht einwandfrei, und es kann eine Funktionsstörung auftreten.)

- Verwenden Sie beim Kühlbetrieb Blenden, Rollos, Vorhänge o.Ä., damit Sonnenlicht nicht direkt in den Raum einfällt.

■ Was Sie tun sollten

- Halten Sie den Luftfilter stets sauber. (Ein verstopfter Filter beeinträchtigt die Leistung des Geräts.) → "Wartung" (S. 30)

- Fenster, Türen und andere Öffnungen geschlossen halten, damit die klimatisierte Luft nicht entweichen kann.

Wichtige Informationen über das verwendete Kältemittel

Dieses Produkt enthält fluorierte Treibhausgase. Lassen Sie Gase nicht in die Atmosphäre ab.

Kühlmitteltyp: R410A

GWP ^(1) : 2088

^(1) GWP = global warming potential (Treibhauspotenzial)

Entsprechend der jeweiligen europäischen oder örtlichen Vorschriften können regelmäßige Kältemittel-Dichtigkeitsprüfungen vorgeschrieben sein. Weitere Informationen erhalten Sie von Ihrem Fachhändler.

Technische gegevens 107

• Binnenunit 107

• Corresponderende talentabel.... 108

Productinformatie
