MANUAL DE USUARIO CSE7HKEW3 PANASONIC

Antes de utilizar la unidad, sírvase leer atentamente estas instrucciones de funcionamiento y conservarlas como futuro elemento de consulta.

NEDERLANDS 42 \~ 49

Las instrucciones que deben seguirse están clasificadas mediante los siguientes símbolos:

Este símbolo denota una acción que está PROHIBIDA.

Estos símbolos denotan acciones que son OBLIGATORIAS.

Para prevenir daños personales, daños a otras personas o daños materiales, se deben seguir las instrucciones siguientes.

El uso incorrecto por no seguir las instrucciones puede causar daños o averías; su gravedad se clasifica con las indicaciones siguientes:

Advertencia

Esta indicación advierte del posible peligro de muerte o de daños graves.

Precaución

Esta indicación advierte de los posibles daños o desperfectos materiales.

Mando a Distancia

• No utilice pilas recargables (Ni-Cd).
- No permita que bebés y niños pequeños jueguen con el mando a distancia para evitar que ingieran accidentalmente las pilas.
- Extraiga las pilas si no va a utilizar la unidad durante un periodo prolongado de tiempo.
- Para que el mando a distancia funcione bien, es necesario insertar las pilas según la polaridad indicada.

Unidad Interior

• No instale, desinstale ni reinstale la unidad usted mismo; una instalación incorrecta podría causar fugas de agua, descargas eléctricas o incendios. Consulte con un distribuidor autorizado o con un especialista para realizar el trabajo de instalación.
• No inserte sus dedos u otros objetos en la unidad.
• No intente reparar la unidad usted mismo.

Unidad Interior

• No instale la unidad en una atmósfera potencialmente explosiva.
• No lave la unidad con agua, benceno, disolvente o limpiador en polvo.
• No utilice la unidad para otros fines, como la conservación de alimentos.
• No utilice ningún equipo combustible en la dirección del fl ujo de aire.
• No se exponga directamente al aire frío durante un periodo prolongado de tiempo.
• Verifi que que los tubos de drenaje estén conectados adecuadamente. De lo contrario, podrían producirse pérdidas de agua.
• Ventile la habitación con regularidad.

Fuente de energía

• No conecte otros aparatos a la misma toma de corriente.
• No manipule los cables de alimentación.
• No utilice cables de extensión.
• No utilice la unidad con las manos mojadas.
• Utilice el cable de alimentación especificado.
• Para evitar riesgos, si el cable de alimentación está dañado y es necesario cambiarlo, deberá hacerlo el fabricante, un representante del servicio técnico o una persona cualifi cada.
• Este equipo debe ser conectado a tierra y se recomienda instalar con el disyuntor de fuga a tierra (ELCB) o el dispositivo residual actual (RCD). De otra manera, en caso de una falla, pueden producirse peligrosas descargas eléctricas o incendios.
• En caso de emergencia o condiciones anormales (olor a quemado, etc.), apáguelo, y consulte su proveedor más cercano.

Unidad Exterior

- No inserte sus dedos u otros objetos en la unidad.

Entrada de aire

Salida de aire

Entrada de aire

Entrada de aire

Salida de aire

Fuente de energía

• Apague la unidad antes de proceder a la limpieza o al mantenimiento.
• Desconecte la unidad si no va a utilizarla durante un periodo prolongado de tiempo.
• Este aparato de aire acondicionado dispone de un dispositivo incorporado de protección frente a sobrecargas. Sin embargo, y para evitar posibles averias provocadas por tormentas eléctricas especialmente violentas, se recomienda desenchufar la unidad. No toque el aparato de aire acondicionado si hay tormentas: podría sufrir una descarga eléctrica.

Unidad Exterior

• No se siente, ni pise, ni coloque algo sobre la unidad.
• No toque la aleta de aluminio afi lada.

- Verifi que que los tubos de drenaje estén conectados adecuadamente. De lo contrario, podrían producirse pérdidas de agua.

- Después de haber utilizado la unidad durante periodos de tiempo prolongados, compruebe que el bastidor de instalación no esté dañado.

INFORMACIÓN REGLAMENTAR

A Muchas gracias por elegir una unidad de aire acondicionado

Panasonic

Este aparato no debe ser utilizado por niños ni por personas discapacitadas sin supervisión. Se debe vigilar que los niños no jueguen con el aparato.

REQUISITOS MEDIOAMBIENTALES

Cómo deshacerse de las pilas

Debe reciclar las pilas o deshacerse de ellas correctamente.

CONTENIDO

PRECAUCIONES DE SEGURIDAD

18

INFORMACIÓN REGLAMENTARIA

19

FUNCIÓN DE ACONDICIONADOR DE AIRE MÚLTIPLE

21

DESCRIPCIÓN DEL PRODUCTO Y OPERACIONES

22\~23

CUIDADO Y LIMPIEZA

24

LOCALIZACIÓN DE AVERÍAS

25

GUÍA RÁPIDA

CUBIERTA TRASERA

NOTA :

Las ilustraciones de este manual sirven únicamente para describir las explicaciones y pueden no coincidir exactamente con las del aparato suministrado. Están sujetas a cambios sin previo aviso con el fi n de mejorar el producto.

CÓMO DESHACERSE DEL APARATO

"Instrucciones para usuarios finales" de aparatos de aire acondicionado:

Este aparato de aire acondicionado incluye la marca mostrada arriba, que indica que no debe deshacerse del equipo eléctrico del mismo modo que lo haría con otros desechos domésticos. Los países de la Comunidad Europea (*) cuentan con un sistema dedicado a la recolección de este tipo de productos. No intente desmontar el sistema por sus propios medios, ya que podría tener efectos nocivos sobre su salud y dañar el entorno por la manipulación incorrecta de desechos. La extracción y desechado del refrigerante, el aceite y otras piezas debe ser llevado a cabo por un instalador cualificado y siempre siguiendo las normativas locales y nacionales correspondientes. Los aparatos de aire acondicionado deben tratarse como dispositivos de tratamiento especializado para su reutilización, reciclaje y recuperación, y no deben eliminarse dentro del flujo normal de desechos municipales. Póngase en contacto con un instalador, distribuidor o autoridad local para obtener más información. También se pueden aplicar sanciones por una incorrecta manipulación de productos de desecho, según las leyes nacionales.

*sujeto a la legislación nacional de cada Estado Miembro

Información relativa al modo de deshacerse de productos eléctricos en otros países fuera de la Unión Europea

Estos símbolos sólo son válidos en la Unión Europea. Si quiere deshacerse de este producto, póngase en contacto con un instalador, distribuidor o autoridad local para informarse sobre el método más adecuado.

• No encienda la unidad cuando encere el piso. Después de encerar, airee la habitación correctamente antes de encender la unidad.
• No instale la unidad en áreas aceitosas y ahumadas.

Utilice este aparato de aire acondicionado dentro del siguiente intervalo de temperaturas

(CU-E7HKE-3, CU-E9HKE-3, CU-E12HKE-3, CU-E15HKE-3)

Temperatura (°C)		Interior Exterior
		*DBT *WBT	*DBT *WBT
ENFRIAMIENTO	Máxima 32 23 43	26
	Mínima 16 11 16	11
CALENTAMIENTO	Máxima 30 - 24	18
	Mínima 16 - -15	-6

NOTICE: Cuando la temperatura exterior esté fuera del intervalo de temperatura superior, la capacidad de calentamiento disminuirá significativamente y la unidad exterior podría pararse para controlar la protección.

(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

Temperatura (°C)		Interior Exterior
		*DBT *WBT	*DBT *WBT
ENFRIAMIENTO	Máxima 32 23 43	26
	Mínima 16 11 16	11
CALENTAMIENTO	Máxima 30 - 24 18
	Mínima 16 - -10 -11

* DBT: Temperatura en seco

* WBT: Temperatura en húmedo

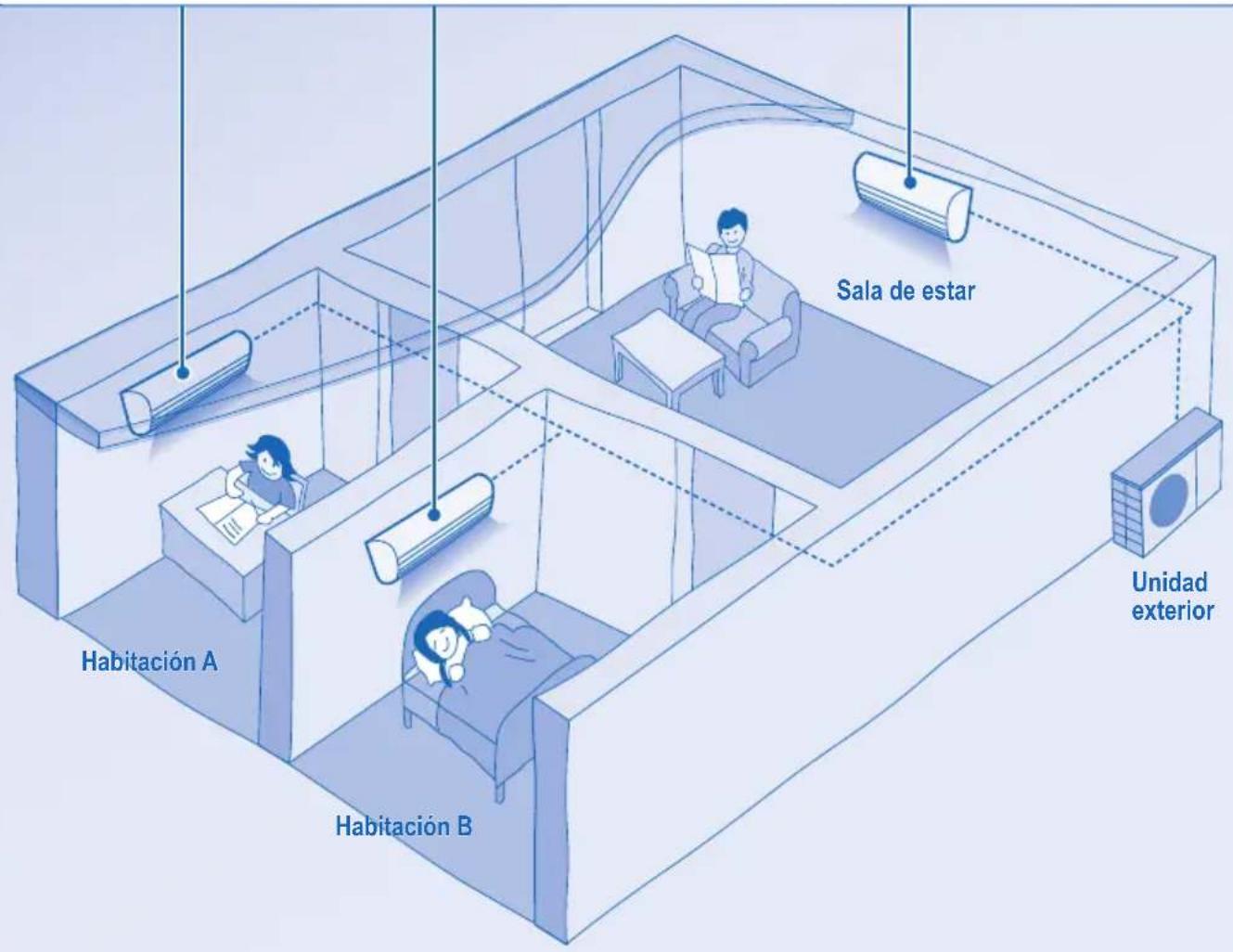

FUNCIÓN DE ACONDICIONADOR DE AIRE MÚLTIPLE

(CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

DEFINICIÓN

El sistema de acondicionador de aire múltiple tiene una unidad exterior conectada a múltiples unidades interiores.

UNIDAD INTERIOR

• Es posible manejar las unidades interiores individualmente o simultáneamente.
• La prioridad de modo de funcionamiento se le da a la unidad que se conectó primero.
• Durante el funcionamiento, los modos de calefacción y refrigeración no podrán ser activados al mismo tiempo para diferentes unidades interiores.
• El indicador de encendido parpadea para indicar que la unidad interior está preparado para un modo de funcionamiento diferente.

Sala de estar Unidad exterior Habitación A Habitación B

Precaución

Las operaciones y podrían ser activadas incluso cuando el acondicionador de aire se encuentre apagado. En esta condición, una vez que el indicador de e-ión es puesto en ON, la unidad funcionará con la velocidad AUTO (automática) de ventilador y oscilación de aire.

Sin embargo, la operación e-ion no podrá ser activada si otra unidad de interior está activando el modo de calefacción.

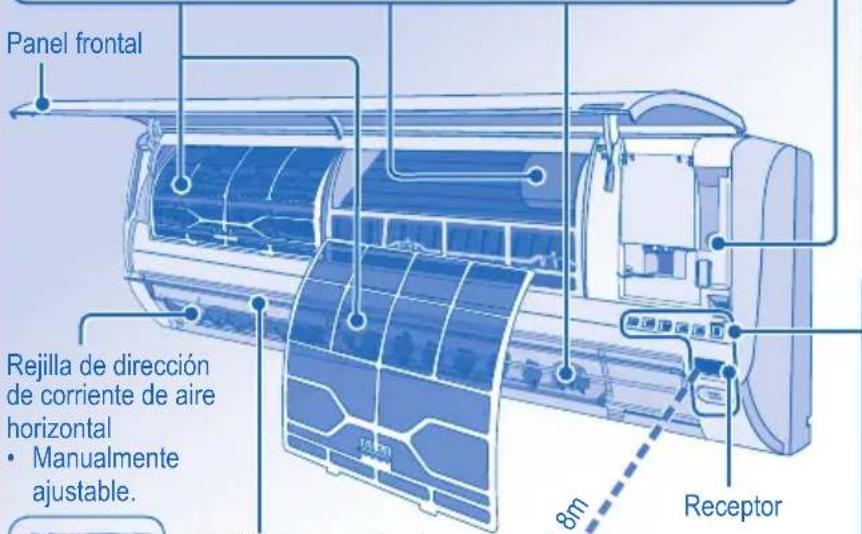

SISTEMA DE PURIFICACIÓN DE AIRE de e-ión

No toque durante el funcionamiento

Filtros de e-ión

Módulo de e-iones power activo

Generador de e-iones activo

Panel frontal Rejilla de dirección de corriente de aire horizontal • Manualmente ajustable. 8m Receptor

Rejilla de dirección de corriente de aire vertical

• No lo ajuste manualmente.

Receptor

Botón de ENCENDIDO/APAGADO automático (auto OFF/ON)

- Utilizado cuando el mando a distancia está extraviado o funciona mal.

Acción Modo
Pulsar una vez. Funcionamiento	automático
Presione y mantenga hasta que escuche un pitido, luego suéltelo.	Enfriamiento
Presione y mantenga hasta que escuche un pitido, luego suéltelo. Presione otra vez hasta escuchar 2 pitidos, luego suelte.	Calentamiento
Presione el botón para apagar.

INDICADOR

POWER (Verde) TIMER (Naranja) QUIET POWERFUL e-ion (Naranja) (Azul)

(Azul)

CONECTAR O DESCONECTAR LA UNIDAD

- Por favor esté al tanto de la indicación OFF en la pantalla del mando a distancia para impedir que la unidad comience o se detenga incorrectamente.

PARA AJUSTAR LA TEMPERATURA

- Gama de selección: 16°C \~ 30°C. - El funcionamiento de la unidad dentro de la temperatura recomendada podría resultar en el ahorro de energía. MODO CALOR : 20°C \~ 24°C. MODO FRÍO : 26°C \~ 28°C. MODO DESHUMIDIFICACIÓN : 1°C \~ 2°C menos que la temperatura ambiente.

SELECCIONAR MODO DE OPERACIÓN

MODO AUTOMÁTICO - Para su conveniencia

- Durante la selección del modo de operación el indicador de encendido parpadea. - La unidad selecciona el modo de operación cada 30 minutos según el ajuste de temperatura, exterior y la temperatura ambiente. (CU-E7HKE-3, CU-E9HKE-3, CU-E12HKE-3, CU-E15HKE-3) - La unidad selecciona el modo de funcionamiento cada 3 horas según la configuración de la temperatura, temperatura exterior e interior. (CU-2E15GBE, CU-2E18CBPG, CU-3E18EBE, CU-3E23CBPG, CU-4E27CBPG)

MODO CALOR - Para disfrutar de aire caliente

- La unidad necesita un rato para calentarse. El indicador de encendido parpadea durante esta operación.

MODO FRÍO - Para disfrutar de aire frío

MODO DESHUMIDIFICACIÓN - Para deshumidifi car el ambiente

- La unidad funciona en la velocidad de ventilador baja para proporcionar una agradable refrigeración.

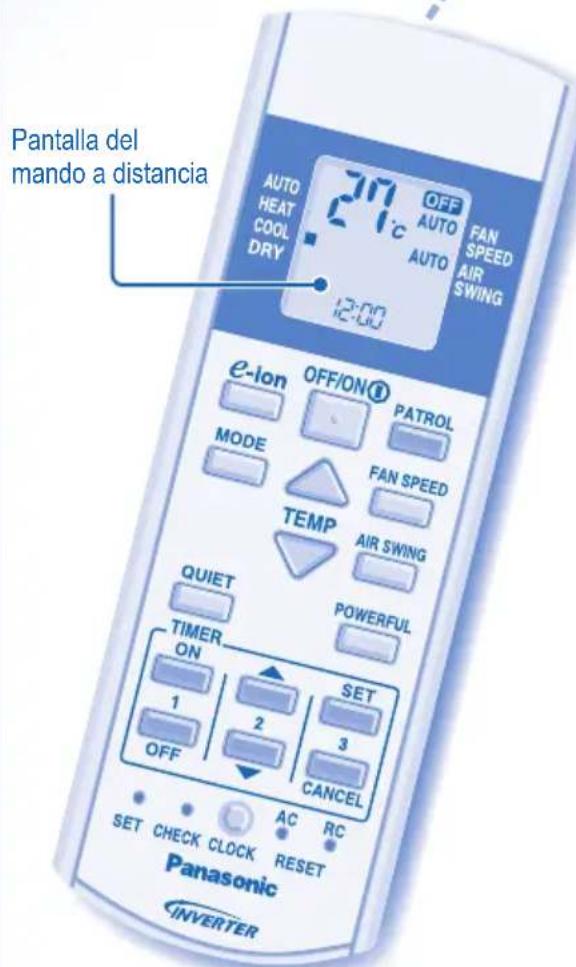

Pantalla del mando a distancia AUTO HEAT COOL DRY 27°C OFF AUTO FAN SPEED AIR SWING 13:00 15:00 e-ion OFF/ON⑧ PATROL MODE FAN SPEED TEMP AIR SWING QUIET POWERFUL TIMER ON SET 1 2 3 OFF CANCEL AC RC SET CHECK CLOCK RESET Panasonic INVERTER

PARA SELECCIONAR LA VELOCIDAD DEL VENTILADOR (5 OPCIONES)

- Para AUTO (automático), la velocidad de ventilador de interior es ajustada automáticamente según el modo de operación.

PARA AJUSTAR LA DIRECCIÓN VERTICAL DE LA CORRIENTE DE AIRE (5 OPCIONES)

• Mantiene la habitación ventilada.
• Si AUTO es programado, las rejillas oscilarán automáticamente hacia arriba/abajo.
• En el modo de calor, el aire sale horizontalmente por un rato, luego comienzan a soplar hacia abajo.

PARA DISFRUTAR DE AIRE LIMPIO Y FRESCO

- Genera iones negativos para producir el efecto de aire fresco y atrae el polvo que es capturado en los fi ltros de e-ion cargados positivamente.

PARA SUPERVISAR LA CALIDAD DE AIRE

• El sensor Patrol detecta la calidad del aire.
• Cuando la calidad del aire es insatisfactoria, la operación de e-ión comenzará automáticamente.

PARA DISFRUTAR DE UN AMBIENTE TRANQUILO

- Esta operación reduce el ruido de corriente de aire.

ALCANZAR TEMPERATURA RÁPIDAMENTE

- Es posible activar , , y en todos los modos y pueden cancelarse pulsando nuevamente el botón respectivo.

seleccionados al mismo tiempo.

- Las operaciones y podrían ser activadas incluso cuando el acondicionador de aire se encuentre apagado. En esta condición, una vez que el indicador de e-ión es puesto en ON, la unidad funcionará con la velocidad AUTO (automática) de ventilador y oscilación de aire. Sin embargo, la operación no podrá ser activada si otra unidad de interior está activando el modo de calefacción.

PARA AJUSTAR EL TEMPORIZADOR

- Conectar o desconectar la unidad a una hora predeterminada.

Ajuste el temporizador de activación (ON) o de desactivación (OFF).

Ajuste la hora. Confi rmar.

• Para cancelar el temporizador de activación (ON) o el de desactivación (OFF), pulse ON o OFF y, después, pulse CANCEL
• Cuando el temporizador es ajustado en ON, la unidad puede comenzar (hasta 35 minutos) antes de la hora real programada para alcanzar la temperatura deseada a tiempo.
• La operación de temporizador está basada en la hora programada en el mando a distancia y se repite diariamente. Para el ajuste del reloj, por favor consulte Preparación del Mando a Distancia en la tapa de atrás.
• Si el temporizador es cancelado manualmente o por una caída en el suministro eléctrico, puede restaurar el ajuste anterior (cuando vuelva la electricidad) presionando SET.

AJUSTES OPCIONALES

Patrol se inicia automáticamente cuando la unidad se enciende con

Mantenga pulsado por 5 segundos, y suelte para activar o desactivar este ajuste.

Presione y sostenga durante 5 segundos para oscurecer o restablecer el brillo del indicador de la unidad.

Presione y sostenga durante aproximadamente 10 segundos para mostrar la temperatura en °C o °F.

Presione y sostenga durante aproximadamente 5 segundos para mostrar el formato de 12 (am/pm) o 24 horas.

Presione para restablecer el ajuste de fábrica del mando a distancia.

No utilizado en operaciones normales.

Ajuste la temperatura 1°C o más en el modo de frío (cool) o 2°C menos que la temperatura deseada en el modo de calor (heat) para ahorrar un 10% de energía.

Use cortinas para proteger de luz solar y el calor exterior y así reducir el consumo eléctrico durante el modo de frío.

CUIDADO Y LIMPIEZA CUIDADO Y LIMPIEZA

PRECAUCIÓN

• Apague la unidad antes de limpiarla.
• No toque la aleta de aluminio, las partes afiladas pueden causar heridas.

INSTRUCCIONES DE LAVADO

• No utilice benceno, disolvente o limpiador en polvo.
• Utilice sólo jabones (pH7) o detergentes domésticos neutros.
• No utilice agua con una temperatura superior a 40°C.

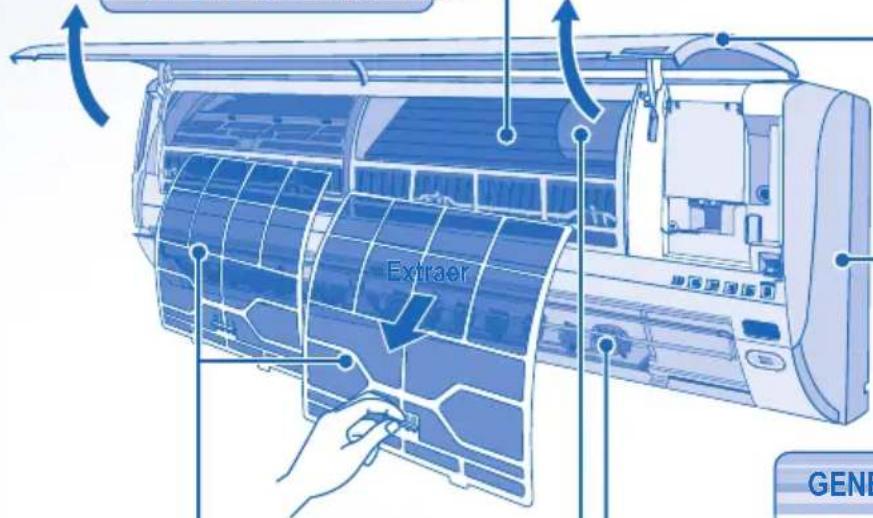

SUGERENCIA

• Limpie el fi ltro regularmente para conseguir los mejores resultados y reducir el consumo eléctrico.
• Consulte con su distribuidor más cercano para realizar inspecciones periódicas.

ALETA DE ALUMINIO

Extraer GENE

PANEL FRONTAL

Elevar el panel y tirar de él para quitarlo. Lávelo suavemente y séquelo.

UNIDAD INTERIOR

Limpie la unidad suavemente con un paño suave y seco.

FILTROS de e-ión

• Limpie los filtros regularmente.
• Lave/enjuague los fi Itros con agua, con cuidado para evitar dañar la superfi cie del mismo.
• Secar minuciosamente los fi ltros a la sombra, lejos del fuego o la luz solar directa.
• Reemplace los fi Itros dañados.

GENERADOR de e-iones ACTIVO

Límpielos con un bastoncillo de algodón seco.

- Se recomienda limpiar el generador de e-iones activo cada 6 meses.

MÓDULO de e-iones POWER ACTIVO

PARA INSPECCIÓN ESTACIONAL DESPUÉS DE UN LARGO PERÍODO EN DESUSO

• Verifi que las pilas del mando a distancia.
• Compruebe que las tomas de entrada y salida de las rejillas de ventilación no estén obstruidas.
• Tras 15 minutos de funcionamiento, es normal que se produzca la siguiente diferencia de temperatura entre las tomas de entrada y salida de las rejillas de ventilación:
  Enfriamiento: ≥ 8°C
  Calentamiento: ≥14°C

SI NO SE VA A UTILIZAR LA UNIDAD DURANTE UN PERIODO PROLONGADO DE TIEMPO

• Active el modo de calor durante 2 a 3 horas para quitar a fondo la humedad dejada en las partes internas.
- Apague la unidad.
- Extraiga las pilas del mando a distancia.

NO UTILICE LA UNIDAD SI

Si se dan las siguientes circunstancias, CORTE LA ALIMENTACIÓN y LLAME al distribuidor autorizado:

• Si escucha ruidos extraños durante el funcionamiento.
• Si entra agua o elementos extraños en el mando a distancia.
• Si hay escapes de agua de la unidad interior.
• Si el interruptor del circuito salta frecuentemente.
• El cable de alimentación está demasiado caliente.
• Los interruptores o los botones no funcionan correctamente.

Las siguientes señales no indican un mal funcionamiento.

Señal	Causa
Sale neblina de la unidad interior.	Efecto de condensación producido durante el proceso de enfriamiento.
Se escucha un sonido similar a agua fl uyendo durante el funcionamiento.	Flujo del refrigerante en el interior de la unidad.
Hay un olor extraño en la habitación.	Puede ocurrir debido al olor a humedad producido por las paredes, las alfombras, los muebles o las telas de la habitación.
El ventilador interior se para de vez en cuando con la velocidad del ventilador automática.	Con esto se eliminan los malos olores del ambiente.
El fl ujo de aire continúa aún después de que se haya parado el funcionamiento.	Extracción de calor restante de la unidad interior (máximo 30 segundos).
El aparato tarda varios minutos en funcionar tras volver a encenderlo.	El retraso responde a un dispositivo de protección del compresor de la unidad.
La unidad exterior emite agua o vapor.	Se produce condensación o evaporación en los tubos.
El indicador TIMER siempre está encendido.	Una vez configurado, el ajuste del temporizador se repite todos los días.
El indicador de encendido parpadea durante el funcionamiento y el ventilador interior se detiene.	La unidad está en modo descongelar, y el hielo derretido es desagotado por la unidad exterior.
El ventilador interior se para de vez en cuando durante la función de calentamiento.	Para evitar un efecto de enfriamiento indeseado.
El indicador de encendido parpadea antes de encender la unidad.	Se trata de un paso preliminar para preparar el funcionamiento cuando se ha ajustado el temporizador de encendido.
Sonido seco (de chasquido) durante el funcionamiento.	Los cambios de temperatura causan la expansión/contracción de la unidad.

Compruebe lo siguiente antes de llamar a un técnico.

Señal	Compruebe
Las operaciones calor/frío no funcionan efi cientemente.	Programe la temperatura correctamente.Cierre todas las puertas y ventanas.Limpie o sustituya los fi ltros.Limpie cualquier obstrucción en la entrada y salida de aire.
Funcionamiento ruidoso.Compruebe si la unidad ha sido instalada en una inclinación.Cierre el panel delantero correctamente.
El mando a distancia no funciona.(La pantalla está oscura o la señal de transmisión es débil.)	Inserte las baterías correctamente.Reemplace las baterías débiles.
La unidad no funciona.Compruebe si el disyuntor está activado.Compruebe si los temporizadores han sido programados.
La unidad no recibe la señal del mando a distancia.Asegúrese de que el receptor no esté obstruido.Ciertas luces fluorescentes puede interferir con el transmisor de señal. Por favor consulte a su distribuidor más cercano.
El sensor del detector o el indicador de e-ión sobre la unidad de interior titila.Presione dos veces.Si el sensor del detector o el indicador de e-ión todavía titila, por favor consulte a su distribuidor más cercano.

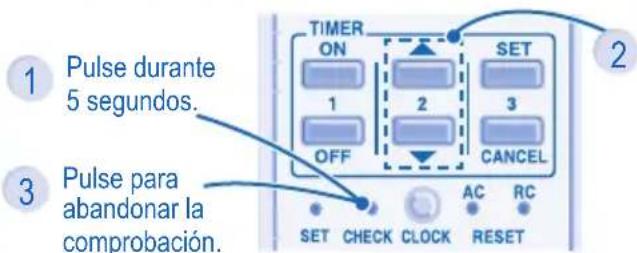

La unidad se detiene y el indicador de tiempo titila.

1 Pulse durante 5 segundos. 2 3 Pulse para abandonar la comprobación.

- Apague la unidad y lleve el código de error al distribuidor más cercano.

NOTA :

- En función del error, podrá utilizar la unidad (con cuatro pitidos) con limitaciones.

REQUISITI AMBIENTALI

REQUISITOS AMBIENTAIS

PARA SELECCIONAR A VELOCIDADE DO VENTILADOR (5 OPÇÕES)

PARA DESFRUTAR DE UM AMBIENTE SILENCIOSO

PARA PREPARAR A UNIDADE PARA UM PERÍODO DE INACTIVIDADE PROLONGADO
