GEBRUIKSAANWIJZING Nikkor AFS DX Micro NIKKOR 85mm f3.5G ED VR NIKON

Gebruikshandleiding P.76

Manuale d'uso P.86

Haal het toestel nicht uit elkaar

Het aanraken van de inwendige delen van het fototoestel of van het objectief kan een letsel veroorzaken. Herstellingen mogen alleen worden uitgevoerd door bevoegde technici. Indien het fototoestel of het objectief breekt na een val of een ander ongeluk, maar u het product door een door Nikon erkende servicedienst nakijken nadat u de stekker uit het stopcontact hebt gehald en/of de batterijen hebt verwijderd.

Schakel het toestel onmiddelijk uit bij storingen

Indien u merkt dat er rook of een ongewone geuruit het fototoestel of het objectief komt, moet u de batterij onmiddelijk verwijderen om brandwonden te vermijden. Verdere bediening van het toestel kan een letsel tot gevolg hebben. Nadat u de strooombron hebt verwijderd of losgekoppeld, maar u het toestel nakijken door een door Nikon erkende servicedienst.

Gebruik het fototoestel of het objectief Niet in de buurt van ontvlambare gassen

Het bedieren van elektronische apparatuur in de buurt van ontvlambare gassen kan leiden tot een ontploffing of brand.

Kijk Niet maar dezon door het objectief of de beeldzoeker

Kijken maar dezon ofaaranderfelichtdoordhetobjectiefdebeeldzoeken kan een blijvend oogletselveroorzaken.

Buiten het bereik van kinderen houden

Let op de volgende punten bij het gebruik van het fototoestel en het objectief

• Houd de camera en het objectief droog. Indien u deze voorzorgsmaatregel Niet in ache ntneemt, kan dit brand of een elektrische schok tot gevolg hebben.
• Bedien het fototoestel of het objectief Niet of raak deze Niet aan met natte handen. Indien u deze voorzorgsmaatregel Niet in acht neemt, kan dit een elektrische schok tot gevolg hebben.
• Wanner u opnames maakt bij tegenlicht, mag u het objectief Niet maar de zonrichten en moet u vermiijden dat zonlichtrechtstreeks in het objectief valt. Dit kan namelijk leiden tot oververhitting van de camera met möglichk brand tot gevolg.
• Wonneer u het objectief Niet gebruikt gedurende een langereperiode,bevestig dan zowel de voorste als dechterste objectiefdoppen om het objectief te beschermen gegen direct zonlicht.Indien u deze voorzorgsmaatregel nicht in acht neemt, kan dit brand tot gevolg hebben, aangezien het objectief het zonlicht kan convergenen op een ontvlambaar voorwerp.

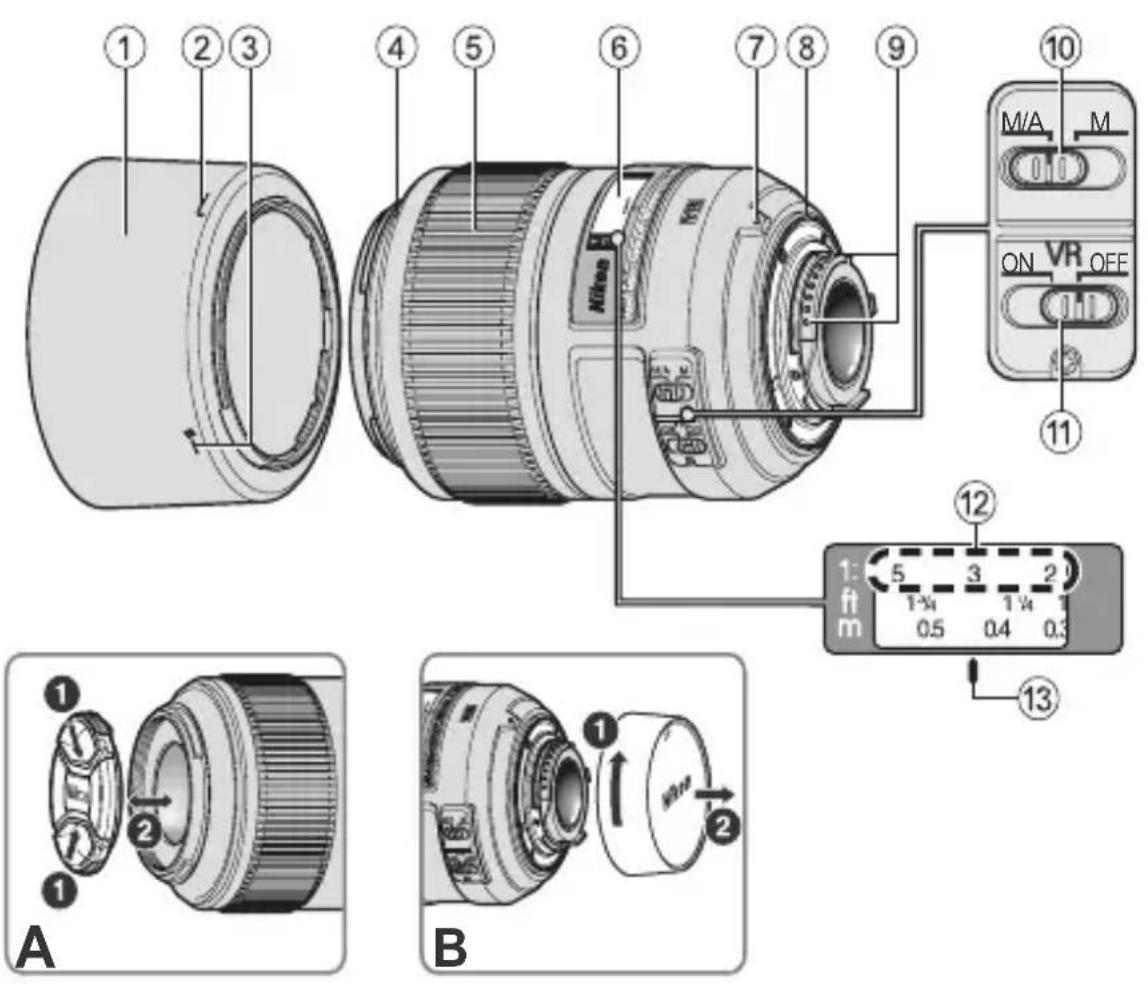

■Terminologie

① Zonnekap (P.83)
② Bevestigings-index voor zonnekap (P.83)
③Instel-index voor zonnekap (P.83)
④ Montage-index voor zonnekap (P.83)
⑤ Scherpsteling (P.79)
⑥Afstandschaal
⑦Montage-index (P. 79)

⑧Rubberen pakking van objectiefvatting (P. 84)
⑨ CPU-contacten (P.84)
Scherpstelstandschakelaar (P.79)
① ON/OFF-schakelaar voor vibratiereductie (P. 82)
⑫ Reproductieverhoudingsschaal (P.80)
(13)Afstandsindexlijn (P. 80) ( ) : Referentiepagina

Gefeliciteerd met de aanschaf van het AF-S DX Micro NIKKOR 85mm f/3,5G ED VR-objectief. DX NIKKOR-objectieven werden special ontwikkeld voor gebruik met digitale Nikon SLR-camera's (Nikon DX-formaat), zoals de D300-reeks en de D90. Wanner het objectief is geplaatst op camera's van Nikon DX-formaat, is de beeldhoek van het objectief gelijk aan circa 1,5 × de brandpuntsafstand in 35 ~mm -formaat. Lees deze instructies eerst door en raadpleeg de Gebruikshandleiding van uw camera alvorens u dit objectief gebruikt.

Belangrikkste functies

• Dit objectief beschicht over scherpe weergavekenmerken die geschickt zichen voor close-upopnames, reproductiewerk, snapshots en algemene fotografia bij alle opnameafstanden.
• Dit objectief is uitgerust met het Nikon Internal Focusing-system (IF), wat zorgt voor een uitstekend evenwichtussen een scherp hoofdonderwerp en een aangename beeldwaas in dechter- en Voorgrond.
• De superieure optische prestaties en de weergavekenmerken worden gemaximaliseerd door het gebruik van een extra ED-glaselement (extra-low dispersion) dat zorgt voor een correctie van de chromatische aberratie. Daarnaast produeert het afgeronde diafragma een zachte en aangename beeldwaas in delen van het beeld waarop nicht is scherpgesteld.
• Tot vier SB-R200 draadloze Speedlights op afstand können worden gemonteerd op de rand van het objectief.

■Het objectief gebruiken

Het objectief bevestigen op de camera

1 Schakel de camera uit.
2Verwijder dechterste objectiefdop (fig. B).
3 Breng de montage-index ⑦ op het objectief in een lijn met de montage-index op de camera en draai het objectief linksom totdat deze op de juisteplaats klikt. Zorg ervoor dat het objectief correct gericht is met de montage-index ⑦ bovenop het objectief.
4 Verwijder de voorste objectiefdop (fig. A).

Het objectief verwijderen van de camera

1 Schakel de camera uit.
2 Houd de objectiefontgrendeling op de camera ingedrukt verwijl u het objectief rechtsom draait.

Scherpstellen

Stel de scherpstelfunctieschakelaar van de camera in overeenkomstig de volgende tabel.

Camera's scherpstelling stand	Scherpstelstand van objectief
	M/A M
AF	Autofocus handmatige aanpassing	Handmatige scherpstelling (elektronische meetzoeker beschikbaar.)
MF	Handmatige scherpstelling (elektronische meetzoeker beschikbaar.)

Raadpleeg de Gebruikshandleiding van de camera voor meer informatie over de scherpstelmodi van de camera.

Autofocus handmatige aanpassing (M/A-stand)

1 Stel de scherpstemmodusschakelaar 10 in op M/A.
2 Autofocus is ingeschakeld, maar u kunt dit opheffen door de apartescherpsteling ⑤ te verdraaien verwijl u de ontspanknop half ingedrukt houdt of verwijl u de AF-ON-knop ingedrukt houdt op fototoestellen die hiermee zichnuitgerust.
3 Druk de ontspankop of de AF-ON-knop opniew half in om de handmatige scherpstelling te annuleren en autofocus te hernemen.

Het diafragma instellen

Gebruik het fototoestel om deinstallingen van het diafragma aan te passen. Wanner de belichtings- of opnamemodus ingesteld is op "A" of "M", regelt de camera het diafragma om de effectieve f-waarde te handhaven (tot ong. 1,1 stoppen) zichs als de opnameafstand worden gewijzigd.

Scherptediepte

Als uw camera een scherptedieptevoorbeeld ondersteunt,kest u het effect van de diafragma-instelling in de beeldzoeker bekijken voor u een opname maakt.

Dit objectief is uitgerust met een Internal Focusingsystem (IF). Naarmate de opnameafstand afneemt, neemt de brandpuntsafstand ook af.

Scherpstellen met een vooraf ingestelde reproductieverhouding (reproductieverhoudingsschaal)

De reproductieverhouding is de relatie tussen de groote van het beeld vastgelegd op de beeldsensor en de werkelijkke groote van het onderwerp. Als de groote van het beeld op de beeldsensor bijvoorbeeld een vrijde bedraagt van de werkelijkke groote van het onderwerp, is de reproductieverhouding 1:5.

Voer de volgende stappen uit om te fotograferen met een vooraf ingestelde reproductieverhouding:

1 Verdraai de scherpstelring manueel tot het nummer van de gewenste reproductieverhoudingsschaal op een lijn staat met de afstandsindexlijn ⑬.
2 Richt de camera op het onderwerp en wijzig verwolgens uw positie doorDICter bij of verder van het onderwerp te gaan staan tot het beeld in de beeldzoeker scherp worden.

Opmerkingen bij close-upopnames en reproductiewerk Cameratrilling

Dit objectief zorgt voor een beeldvergroting die zo uitzonderlijk hoog is dat zichs dekleinste beweging tijdens het fotograferen kan leiden tot een onscherp beeld. Het is waarom ten zeerste aan te raden een statief en een afstandskabel te gebruiken om cameratricularingen te voorkomen.

Kleine werkafstand

Bij de hoge reproductieverhoudingen die worden gebruikt bij close-upopnames is de scherptediepte erg laag. Om voldoende scherptediepte te hebben, verkleint u het diafragma van het objectief, verlengt u de belichtingstijd en positioneert u de camera nauwkeurig zodat het belangrijkste deel van het onderwerp zich parallel bevindt met het oppervlak van de beeldsensor om een juiste scherpstelling te verzekeren.

■Filterfactor

De f-waarde van een objectief wijst op de holderheid van het beeld die wordt gezormd door het objectief bij een "oneindige" opnameafstand. Hoe groter de reproductieverhouding, hoe lager de holderheid van het beeld. De eigenlijke holderheid van het beeld worden de "effectieve f-waarde" genoemd, en de belichtingscorrectiewaarde voor de wijziging van de effectieve f-waarde worden de "filterfactor" genoemd.

Variatie van de effectieve f-waarde (P. 150)

Hoe groter de reproductieverhouding van dit objectief (hoe korter de opnameafstand), hoe meer de helderheid van het beeld geprojecteerd op de beeldsensor afneemt en hoe meer de effectieve f-waarde toeneemt (de hoeveelheidlicht die binnenvalt door het diafragma van het objectief neemt af). Deze variatie worden automatisch gecompenseerd door de belichtingsmeter van de camera. De gebruiker kan dus de belichting instellen of een DDL-flitser gebruiken zonder rekening te要去en houden met de filterfactor.

De f-waarde die wordt weergegeven op het LCD-schem of in de beeldzoeker van de camera is de automatisch gecompenseerde waarde.

■Vibratiereductiestand

De ON/OFF-schakelaar voor vibratiereductie instellen

ON: De effecten van cameratrillingen worden verminderd wanneer de ontspanNOP half wordt ingedrukt en ook op het moment dat de sluiter wordt losgelaten. Omdat de vibratie wordt verminderd in de zoeker, is het eenvoudiger om automatisch/handmatig scherp te stellen en het onderwerp precies te kaderen.

OFF: De effecten van cameratrillingen worden nicht verminderd.

Opmerkingen over het gebruik van de vibratiereductie

• Door vibratiereductie (VR) in te schakelen, können langere sluitertijden (3,0 stoppen) worden gezruikt als de opnameafstandussen en 2,6 m ligt (de reproductieverhoudingussenen 1 / 30× . Hoe meer de reproductieverhouding 1 / 30× overstijgt, hoe更是 het effect van de vibratiereductie afneemt. (De effecten van VR op sluitertijd worden gemeten overeenkomstig de Camera and Imaging Products Association (CIPA)-standaarden; FX-formaat objectieven worden gemeten met behulp van FX-formaat digitale camera's, DX-formaat objectieven met behulp van DX-formaat camera's. Zoomobjectieven worden bij maximale zoom gemeten.)
• Nadat u de ontspanknop half hebt ingedrukt, wacht u totdat het beeld in de beeldzoeker stabiliseert alvorens u de ontspanknop verder indrukt.
• Als een gevolg van de eigenschappen van vibratiereductie is het möglichk dat het beeld in de beeldzoeker vaag worden na het loslaten van de sluiterknop. Dit is geen storing.
• Als het fototoestel gegand worden in een große cirkel, worden er geen compensatie uitgevoerd voor bewegingen van het fototoestel in de panrichting. Zo worden alleen de effecten van verticale cameratrillingen verminderdijdens horizontaal pannen.
• Schakel het fototoestel Niet uit of verwijder het objectief Niet van het fototoestel terwijl de vibratiereductie in werkig is. Als u deze voorzorgsmaatregel Niet in acht neemt, kan het objectief klinken en aanvoelen als of een interne component is losgekomen of afgebrozen wanner ermee worden geschud. Dit is geen storing. Schakel het fototoestel opnieuw in om dit te corrigeren.
• Bij fototoestellen met ingebouwde flitser werkt de vibratiereductie nicht wanner de ingebouwde flitser worden opgeladen.
• Bij autofocusscamera's die uitgerust zijn met een AF-ON-knop, werkt de vibratiereductie Niet wonneer u de AF-ON-knop indrukt.
• Als het fototoestel op een statief met drie poten is geplaatst, stelt u de ON/OFF-schakelaar voor vibratiereductie (1) in op OFF. Wonneer u城县 een statief (met een of drie poten) gezruikt zonder het statiefhoofd vast te make,zet u de schakelaar op ON.

■De ingebouwde flitser en vignettering

• De ingebouwde flitser kan nicht worden gebruikt op afstanden van minder dan 0.6m .
• Gebruik ter voorkoming van vignettering geen zonnekap.
• Vignetteren is het verduisteren van de hoeken rond een beeld, wat voorkomt wonneer het Licht dat door de flitser worden weergegeven, worden belemmerd door het objektiefvat.

■Gebruik van de zonnekap

De zonnekap blokkeert Lichtstralen die een negatif effect hebben op de beelden. De kap beschermt eveneens het glazen oppervlak van het objectief.

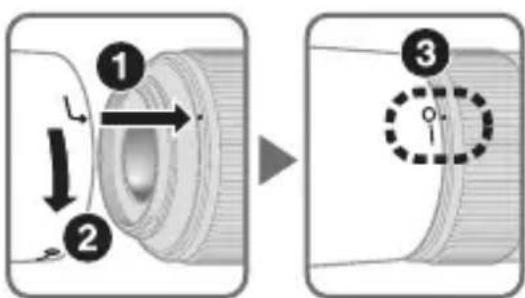

De zonnekap bevestigen

• Zorg ervoor dat de montage-index voor zonnekap (●) wordenuitgelijnd met de instel-index voor zonnekap (-o) (3).

• Om het vastmaken of verwijderen van de zonnekap te vergemakkelijken, neemt u deze vast aan de bevestigings-index voor zonnekap ( ) inplaats van aan de buitenste rand.

• Als de zonnekap nicht correct is bevestigd, kan er vignettering voorkomen.
• U kunt het objectief opbergen met de zonnekap in omgekeerde positie vastgemaakt.

■Onderhoud van het objectief

• Zorg ervoor dat de CPU-contacten ⑨ nicht vuil of beschadigd worden.
• Als de rubberen pakking van de objectiefvatting ⑧ is beschadigd,要去 het objectief voor reparatie aan de dichtstbijzijnde door Nikon erkende servicedienst brengen.
• Reinig het objectief met een blaasbalgje. Om vuil en vlekken te verwijderen, gebruikt u een zachte, zuivere katoenen doek of een objctiefdoekje met ethanol (alcohol) of objctiefreiniger. Maak ronddraaiende bewegingen van het midden maar de buitenkant en let erop dat u geen strepen maakt of andere onderdelen van het objectief aanraakt.
• Gebruik nooit organische oplosmiddelen zoals thinner of benzeen om het objectief te reinigen. Deze können namelijk schade, brand of gezondheidsproblemen veroorzaken.
• NC-filters zijn beschikbaar om het voorste objectieelement te beschermen. De zonnekap helpt ook om de voorkant van het objectief te beschermen.
• Wonneer u het objectief in het flexibele objectiefetui opbergt, maakt u zowel de voorste als deijkenste objectiefdappen vast.
• Wanner het objectief is geinstalleerd op een fototoestel, mag u het fototoestel en het objectief Niet optillen of vasthouden aan de zonnekap.
• Bewaar het objectief op een koele, drogeplaats wanner u deze gedurende een langeperiode Niet gebruikt om schimmel- en roestvorming te voorkomen. Berg het objectief ook op om deze te beschermen gegenrechtstreeks zonlicht of chemicaliën zoals kamfer en naftaleen.
• Laat geen water op het objectief komen en LAST het objectief Niet in water vallen. Hierdoor zal het objectief roesten en slecht functioneren.
• Bepaalde onderdelen van het objectief zichn vervaardigd uit versterkt plastic. Zet het objectief nooit in een overmatig hete ruimte om schade te voorkomen.

■Standaardaccessoires

• 52mm makkelijk te bevestigen voorste objectiefdop LC-52
• Achterste objectiefdop
  ·BajonetkapHB-37
• Flexibel objectiefetui CL-1018

Optioneel accessoire

• 52mm vastschroefbare filters

■Specifications

Type objectief: G-type AF-S DX Micro NIKKOR-objectief met ingebouwde CPU en Nikon-bajonetvatting (special ontworpen voor gebruik met Nikon digitale SLR—DX-formaat— camera's)

Brandpuntsafstand: 85 mm

Maximaal f/3,5 diafragma:

Objectiefconstructie: 14 elementen in 10 groepen (1 ED-objectiefelement)

Beeldhoek: 18^50'

Reproductieverhoudingschaal: tot 1:1 (werkelijke grootte)

Afstandsinformation: Doergeven aan camerabody

Scherpstelling: Nikon Internal Focusing-system (IF), autofocus met Silent Wave Motor; handmatig scherpstellen metAPE scherpsteling

Vibratiereductie: Objectief-shiftmethode met behulp van voice coil-motoren (VCM's)

Opnameafstand- Gradueel in meter van 0,286 m tot oneindig (schaal:

Kortste 0,286 m vanaf filmvlak (werkelijkke grootte)

scherpstelafstand:

Aantal 9 stuks (afgerond) diafragmalamellen:

Diafragmaschaal: f/3,5 tot f/32

Belichtingsmeting: Door middel van de volledige diafragmamethode

Montageafmeting: 52mm (P = 0,75mm)

Afmetingen: Circa 73 mm (diameter) × 98,5 mm (afstand van de objectiefvatting op de camera)

Wijzigingen in ontwerp en technische gegevens voorbehouden zonder voorafgaande kennisgeving of verplichting vanwege de fabrikant.

ATTENZIONE

Non smontare

Weergave op de camera's LCD-schem/zoeker (f-waarde op "oneindig")
Weergave op de camera's LCD-schem/zoeker (f-waarde op kortste opnameafstand)

Mededeling voor Europese klanten

Dit pictogram geeft aan dat elektrische en elektronische apparaten via gescheden inzameling moet worden afgevoerd. Het volgende is alleen van toepassing op gebruikers in Europese landen:

• Dit product moet gezehden van het overige afval worden ingeleverd bij een waarvoor bestemd inzamelingspunt. Gooi dit product Niet weg als huishoudafval.
• Gescheiden inzameling en recycling helpt bij het behoud van natuurlijke bronnen en voorkomt negatieve consequenties voor mens en milieu die{kunnen ontstaan door onjuist weggooien van afval.
• Neem voor meer informatie contact op met de leverancier of de gemeentelijkke reinigingsdienst.
