BEDIENUNGSANLEITUNG Nikkor AFS DX Micro NIKKOR 85mm f3.5G ED VR NIKON

Benutzerhandbuch S.26

Beim Berühren der Innenteile von Kamera oder Objektiv droht

Verletzungsgefahr. Überlassen Sie Reparaturen unbedingt ausschließlich qualifizierten Technikern. Kommt es durch einen heftigen Stoß (z.B. Fall auf den Boden) zu einem Bruch von Kamera oder Objektiv, so trennen Sie zunachst das Produkt vom Stromnetz bzw. entnehmer die Batterie(n) und geben es dann an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Bei einer Störung(sofort die Stromversorgung ausschalten.

Bei Entwicklung von Rauch oder ungewöhnlichem Geruch durch Kamera oder Objektiv enthalten Sie sofort die Batterie(n); bzw. vorsichtig vorgehen, Denn es besteht Verbrennungsgefahr. Bei einem Weiterbetrieb unter diesen Umständen droht Verletzungsgefahr.

Nach dem Abtrennen von der Stromversorgung geben Sie das Gerät an eine autorisierte Nikon-Servicestelle zur Überprüfung ab.

Kamera oder Objektiv keinesfalls bei Vorhandensein von brennbarem Gas einsetzen.

Wird elektronisches Gerät bei brennbarem Gas betrieben, so droht u. U.

Explosions- oder Brandgefahr.

Keinesfalls durch Objektiv oder Sucher in die Sonne blicken.

Beim Betrachten der Sonne oder anderer starker Lichtquellen durch Objektiv oder Sicher droht eine permanente Schädigung des Sehvermögens.

Dem Zugriff von Kindern entziehen.

Es ist unbedingt darauf zu sorgen, dass Kleinkinder keine Batterien oder andere Kleinteile in den Mund erhmen konnen.

Beim Umgang mit Kamera und Objektiv unbedingt die folgenden Vorsichtmaßnahmen beachten:

• Schützen Sie die Kamera und das Objektiv vor Feuchtigkeit. Andernfalls droht Brand- oder Stromschlaggefahr.

• Handhaben oder berühren Sie die Kamera bzw. das Objektiv keinesfalls mit nassen Händen. Andernfalls droht Stromschlaggefahr.

• Bei Gegenlichtaufnahmen nicht das Objektiv gegen die Sonne richten oder das Sonnenlicht direkt durch das Objektiv eintreten setzen. Dies konnte eine Überhitzung der Kamera verursachen und ein Brand könnte die Folge sein.

• Vor einem längeren Nichtgebrauch des Objektivs bringen Sie den vorderen und hinteren Deckel an und bewahren das Objektiv geschützt vor direkter Sonnenlichteinwirkung auf. Andernfalls droht Brandgefahr wegen möglicher Fokussierung von Sonnenlicht durch das Objektiv auf brennbare Gegenstände.

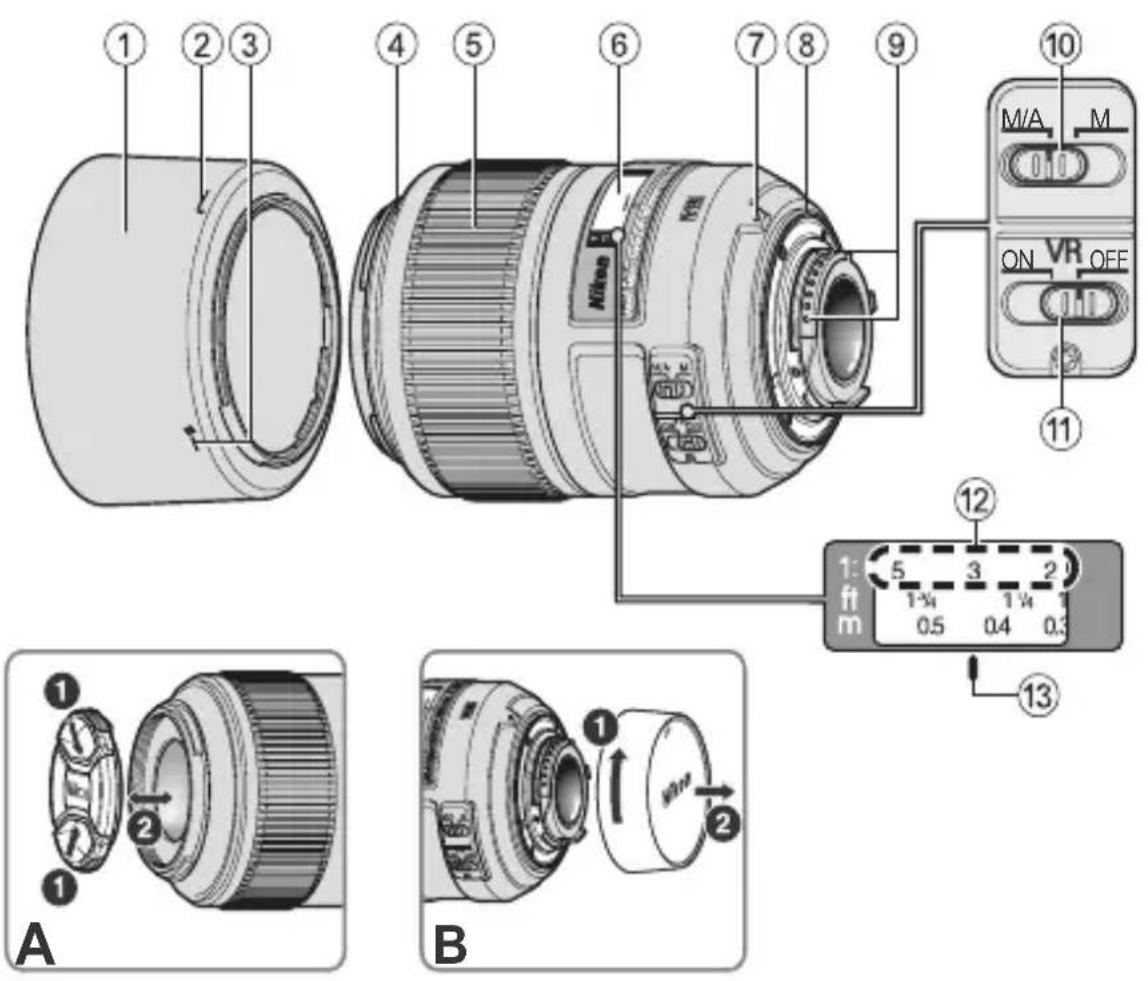

■Nomenklatur

De

① Gegenlichtblende (S. 33)
② Markierung für die Arretierung der Gegenlichtblende (S. 33)
③ Markierung für die Ausrichtung der Gegenlichtblende (S. 33)
④Markierung für die Arretierung für Gegenlichtblend (S. 33)
⑤Entfernungseinstellring (S. 29)
⑥Entfernungsskala
⑦Markierung für die Arretierung (S. 29)

⑧ Dichtungsmanschette (S. 34)
⑨ CPU-Kontakte (S. 34)
⑩Fokusmodusschalter (S. 29)
(1)VR-Modus-Schalter ON/OFF (S. 32)
⑫ Reproduktionsverhältnis-Skala (S. 30)
⑬Markierung für die Entfernungseinstellung (S. 30)

Wir danken Ohnen für das Vertrauen, das Sie Nikon mit dem Kauf des AF-S DX Micro-NIKKOR 85 mm 1:3,5G ED VR entgegenbringen. DX-NIKKOR-Objektive sind speziell für die Verwendung mit digitalen Nikon-Spiegelreflexkamera mit DX-Bildformat konstruiert, wie etwa der D300-Serie und der D90. Der Bildwinkel des Objektivs entspricht bei Verwendung an einer DX-Format-Kamera dem eines Objektivs mit der ca. 1,5-fachten Brennweite an einer Kleinbildkamera. Machen Sie sichitte vor dem Gebrauch these Objektivs mit dem Inhalt dieser Bedienungsanleitung und dem Benutzerhandbuch ihrer Kamera vertraut.

Die wichtigsten Merkmale

• Dieses Objektiv gewährleistet feinst detaillierte Bilderfassung und eignet sich für Nahaufnahmen, Reproduktion, Schnappschüsse und allgemeine Fotorgrafie bei allen Aufnahmeentfernungen.
• These Objektiv ist mit einer Innenfokussierung (IF; internal focusing) ausgestattet, das einen exzellenten Abgleich zwischen scharfer Fokussierung des Primärmotifs und ansprachender Unscharfteeffekte im Vorder- und Hintergrund bietet.
• Durch eine ED-Glas-Linse (extra-low dispersion) wird der Farbfehler effektiv korrigiert. So werden eine außergewöhnlich hohe optische Leistung und Detailerfassung erzielt. Die Blende mit abgerundeten Lamellen erzeugt ein sehr natürliches Bokeh bei unscharf abgebildeten Objeken in Vorder- und Hintergrund.
• Bis zu vier Slave-Blitzgeräte SB-R200 konnen am Objektiv befestigt werden.

■Verwendung des Objektivs

Anbringendes ObjektivsanderKamera

1 Schalten Sie die Stromversorgung der Kamera aus.
2 Nehmen Sie den hinteren Objektivdeckel ab. (Abb. B)
3 Fluchten Sie die Markierungen für die Arretierung 7 an Objektiv und Kamera, und drehen Sie das Objektiv gegen den Uhrzeigersinn, bis es hörbar einrastet. Stellen Sie safer, dass sich das Objektiv in der korrekten Position befindet, wenn sich die Markierung für die Arretierung ⑦ oben auf dem Objektiv befindet.
4 Nehmen Sie den vorderen Objektivdeckel ab. (Abb. A)

Abnehmer des Objektivs von der Kamera

1 Schalten Sie die Stromversorgung der Kamera aus.
2 Halten Sie die Objektiv-Freigabetaste gedrückt und drehen Sie das Objektiv im Uhrzeigersinn.

■Fokussierung

Stellen Sie den Fokusmodusschalter ihrer Kamera entsprechend der nachstehenden Tabelle ein.

Fokussteuerung (Kamera)	Fokussteuerung (Objektiv)
	M/A M
AF	Aufofokus mit Priorität der manuellen Scharfeinstellung	Manueller Fokus (Scharfeinstellung mit elektronischer Einstellhilfe verfügbar)
MF	Manueller Fokus (Scharfeinstellung mit elektronischer Einstellhilfe verfügbar)

Weitere Informationen zum Kamera-Fokusmodus finden Sie im Benutzerhandbuch ihrer Kamera.

Autofokus mit Priorität der manuellen Scharfeinstellung (M/A-Modus)

1 Stellen Sie den Fokusmodusschalter ⑩ am Objektiv auf M/A.
2 Der Autofokus ist aktiviert, aber Sie konnen manuell fokussieren, indem Sie den Entfernungseinstellung ⑤ drehen, während Sie den Auslöser am ersten Druckpunkt gedrückt halten oder während Sie die AF-ON-Taste am Kameragehäuse gedrückt halten (insofern die Kamera über eine AF-ON-Taste verfügt).
3 Drücken Sie den Auslöser erneut bis zum ersten Druckpunkt oder drücken Sie die AF-ON-Taste erneut, wenn Sie von der manuellen Fokussierung zum Autofokusbetrieb zurückwechseln möchten.

■Blendeneinstellung

Stellen Sie die Blende an der Kamera ein. Wenn die Belichtung (oder Aufnahme) auf «A« oder «M« gestellt ist, kontrolliert die Kamera die Blende, um den effektiven Blendenwert (bis zu ca. 1,1 Stufen) beizubehalten, auch wenn sich die Aufnahmeentfernung ändert.

Tiefenschärfe

Wenn ihre Kamera die Tiefenvorschau unterstützen, können die Effekte der Blendeneinstellung vor der Aufnahme im Sicher als Vorschau angezeigt werden.

These Objektiv ist mit einer Innenfokussierung (IF; internal focusing) ausgestattet. Bei niedrigen Entfernungseinstellungen nimmt auch die Brennweite ab.

■Fokussierung bei einem festgelegten Reproduktionsverhältnis (Reproduktionsverhältnis-Skala)

Das Reproduktionsverhältnis ist die Beziehung zwischen der Höhe des auf dem Bildsensor gespeicherten Bilds und der tatsächlichen Motivgroße. Wenn z.B. das Bild auf dem Bildsensor ein Fünftel der tatsächlichen Motivgroße ausmacht, beträgt das Reproduktionsverhältnis 1:5. Um mit einem vorher festgelegten Reproduktionsverhältnis zu fotografieren, wie folgt vorgehen:

1 Drehen Sie den Entfernungs-Einstellung, bis die gewünschte Reproduktionsverhältniszahl mit der Markierung für die Entfernungseinstellung ⑬ ausgerichtet ist.
2 Visieren Sie das Motiv an,ändern Sie dann ihre Position,annahnz. entfernen Sie sich vom Motiv, bis das Motiv im Sicher scharf wird.

■Hinweise zu Nahaufnahme und Reproduktion Kameraverwacklung

Dieses Objektiv bietet eine außergewöhnlich starke Bildvergroßerung, wodurch selbst diekleinstebewegungwährend der Aufnahme Bildunscharfe erzeugen kann. Aus thisem Grund werden der Einsatz eines Statis und eines Kabelauslosers bzw. eines Kabelfernauslosers dringendst empfohlen, um die Effekte der Kameraverwacklung zu verhindern.

Nahe Arbeitsentfernung

Bei den hohen Reproduktionsverhältnissen, die für Nahaufnahmen verwendet werden, ist die Tiefenschärfe sehr flach. Um eine ausreichende Tiefenschärfe und gleichzeitige scharfe Fokussierung zu gewährleisten, das Objektiv abblenden, die Belichtungszeit vergroßern und die Kamera sorgfältig positionieren, damit der wichtige Bildbereich des Motifs sich parallel zur Oberfläche des Bildsensors befindet.

■Belichtungsfaktor

Der Blendenwert eines Objektivs zeigt das Belichtungsverhältnis des Bilds, das bei der Aufnahmeentfernung »unendlich« vom Objektiv erzeugt wurde. Je größer das Reproduktionsverhältnis,esto stärkernimmt das Belichtungsverhältnis des Bilds ab. Das tatsächliche Belichtungsverhältnis des Bilds wird als »effektiver Blendenwert« und der Wert der Belichtungskorrektur für die Änderung des effektiven Blendewerts als »Belichtungsfaktor« bezeichnet.

De

■Effektive Änderung des Blendenwerts (S. 148)

Je größer das Reproduktionsverhältnis bei diesen Objektiv (je kürzer die Aufnahmeentfernung),esto stärker nimmt das Belichtungsverhältnis des auf den Bildsensor projizierten Bilds ab undesto stärker nimmt der effektive Blendenwert zu (die durch die Objektivblende eintretende Lichtmenge nimmt ab).These Abweichung wird automatisch durch das Belichtungsmessystem der Kamera kompensiert. So kann der Benutzer die Belichtung bestimmen oder TTL-Blitzaufnahmen durchfuhren,ohne ],aben den Belichtungsfaktor beachten zu müssen.

Der angezeigte Blendenwert auf dem Monitordisplay bzw. Sicher der Kamera ist der automatisch kompensierte Wert.

■Bildstabilisator

Einstellen des VR-Modus-Schalter ON/OFF

ON: Der Effekt von Kameraverwacklungen wird bei Betätigung des Auslosers bis zum ersten Druckpunkt und zum Zeitpunkt des Auslosens verringgert. Da die Vibrationen bereits im Sicher verringgert werden, gestalten sich automatisches/manuelles Scharfstellen und die exakte Austrichtung des Motifs einfacher.

OFF: Die Effekte von Kameraverwacklungen werden nicht verringgert.

Hinweise zum Bildstabilisator

• Bei eingeschaltetem Bildstabilisator (VR) konnen länger Belichtungszeiten (3,0 Stufen) verwendet werden, wenn sich die Aufnahmeentfernung zwischen und 2,6 m (das Reproduktionsverhältnis von bis 1/30 ×) befindet. Je hörher das Reproduktionsverhältnis ab 1/30×,esto stärkernehmen die Effekte des Bildstabilisators Schritt für Schritt ab. (Die Wirkung des Bildstabilisators (VR) auf die Belichtungszeit wird gemäß CIPA-Standards ermittelt (Camera and Imaging Products Association); FX-Objektive werden an FX-Format-Kameras gemessen, DX-Objektive an DX-Format-Kameras. Zoomobjektive werden bei der langsten Brennweiteneinstellung gemessen.)
• Tippen Sie den Auslöser an, warten Sie, bis sich das Bild im Sicherstabilisiert hat, und drücken Sie erst dann den Auslöser ganz nach unten.
• Aufgrund der Eigenschaften des Bildstabilisierungsmechanismus erscheint das Bild im Sucher nach dem Auslösen unter Umständen verschwommen. Dies ist jeder keine Fehlfunktion.
• Wenn Sie mit dieser Einstellung die Kamera bei einem Schwenk in einem weiten Bogen bewegen, so werden Kameravibrationen in Richtung dieser Bewegung nicht ausgegliedchen. Bei horizontalen Schwenkbewegungen werden z.B. nur die Effekte der vertikalen Kameraverwacklungen verringert.
• Schalten Sie die Kamera nicht aus undnehmen Sie auch nicht das Objektiv von der Kamera ab, solange der Bildstabilisator arbeitet. Andernfalls kann beim Schütteln des Objektivs ein Gerausch zu horen sein, als sie einere Bauteile lose oder gebrochen. Dies ist jeder keine Fehlfunktion. Schalten Sie einfach die Kamera wieder ein, um das Problem zu beheben.
• Bei Kameras mit integriertem Blitzgerät Funktioniert der Bildstabilisator nicht, solange das integrierte Blitzgerät geladen wird.
• Bei Autofokus-Kameras, die mit einer AF-ON-Taste ausgestattet sind, bewirkt das Drücken der AF-ON-Taste keine Aktivierung des Bildstabilisators.
• Bei Verwendung eines Stativs wird die Verwendung des Bildstabilisators nicht empfohlen. Stellen Sie den Bildstabilisatorschalter in thisem Fall auf ⑪>OFF. Ausnahme: Bei Verwendung eines Einbeinstativs oder nicht arretierten Stativkopfs sollte der Bildstabilsator aktiviert werden (»ON«).

■Integriertes Blitzgerät und Abschattung*

• Das integrierte Blitzgerät kann nicht für Entfernungen von unter 0,6 m eingesetzt werden.
• Verwenden Sie beim Blitzen mit dem integrierten Blitzgerät keine Gegenlichtblende.
• Unter Abschattung versteht man die Abdunkelung der Bildecken, wenn das Blitzlicht vom Integrierten Blitzgerät der Kamera vom Objektivtubus verdeckt wird.

■Verwendung der Gegenlichtblende

Die Gegenlichtblende verhindert das Eindringen von Streulicht, das negative Auswirkungen auf die Bildqualität haben kann. Des Weiterenschützt sie die Frontlinse des Objektivs.

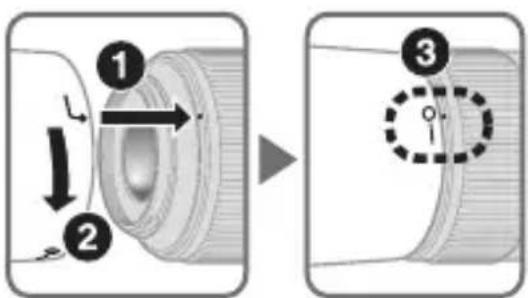

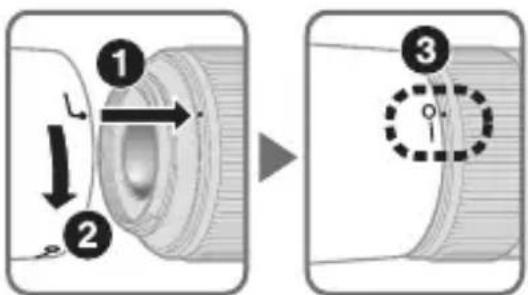

Anbringen der Gegenlichtblende

• Richten Sie die Markierung für die Arretierung der Gegenlichtblende (—o) an der objektivseitigen Markierung für das Ansetzen der Gegenlichtblende (●) aus (3).

• Das Anbringen bzw. Abnehmer der Gegenlichtblende fällt leichter, wenn Sie diese an der Basis (in der Höhe der Markierung für die Arretierung der Gegenlichtblende () ) und nicht an den äußerten Kanten fassen.

• Wenn die Gegenlichtblende nicht richtig angebracht ist, schattet sie u. U. einen Teil des Motivs ab.
• Das Objektiv kann mit umgekehrt angebrachter Gegenlichtblende aufbewahrt werden.

■Pflege des Objektivs

• Halten Sie die CPU-Kontakte ⑨ stets sauber und schützen Sie sie vor Beschäftigung.
• Bei einer Beschädigung der Dichtungsmanschette ⑧ sollen den Sie das Objektiv bei einer Nikon-Servicestelle zur Reparatur abgeben.
• Säubern Sie die Linsenobeflächen mit einem Blasepinsel. Staub und Flecken entfern den Sie mit einem sauberen, weichen Baumwolltuch oder Optik-Reinigungspapier, das Sie mit Ethanol (Alkohol) oder Optikreinigungsflussigkeit anfeuchten. Wischen Sie in kreisförmigen Bewegungen von der Mitte nach außen, ohne dass Wischspuren zusückbleiben oder Sie andere Teile des Objektivs berühren.
• Verwenden Sie niemals organische Lösungsmittel wie Verdünner oder Benzin zum Reinigen des Objektivs. Dies können das Objektiv beschädigen, einen Brand auslösen bzw. gesundheitliche Schäden mit sich bringen.
• Zum Schutz der Frontlinse kann ein Klarglasfilter (NC) verwendet werden. Die Gegenlichtblende wird als zusätzlicher Frontlinsenschutz.
• Beim Verstauen des Objektivs in seinem flexiblen Etui führen der vorderund der frühere Deckel aufgesetzt sein.
• Halten oder haben Sie das Objektiv oder die Kamera nicht an der angesetzten Gegenlichblende.
• Bei längerer Nichtbenutzung sollte das Objektiv an einem kühlen, trockenen Ort aufbewahrt werden, um Schimmelbildung und Korrosion zu vermeiden. Halten Sie das Objektiv von direkter Sonneneinstrahlung oder Chemikalien wie Kampfer oder Naphthalin fern.
• Halten Sie das Objektiv von Wasser fern, das zur Korrosion und zu Betriebsstörungen führen kann.
• Einige Teile des Objektivs bestehen aus verstärktem Kunststoff. Lassen Sie das Objektiv deshalb nie an übermöbig他们是 Orten liegen!

■Im Lieferumfang enthaltenes Zubehör

Vorderer Objektivdeckel LC-52 mit Schnappverschluss (52 mm)
- Hinterer Objektivdeckel
Bajonett-Gegenlichtblende HB-37
- Objektivbeutel CL-1018

■Optionales Zubehör

• 52 mm-Schraubfilter

Technische Date

Objektivtyp: AF-S-DX-NIKKOR-Objektiv vom Typ G mit integrierter CPU und F-Bajonettanschluss (speziell ausgelegt für den Gebrauch mit digitalen Nikon-Spiegelreflexkameras mit DX-Bildformat)

Brennweite: 85 mm

Lichtstarke: 3,5

Optischer Aufbau: 14 Linsen in 10 Gruppen (1 ED-Linsenelement)

Bildwinkel: 18^ 50'

Reproduktionsverhältnis- bis 1:1 (lebensgroß)

Skala:

Entfernungsdaten: Übermittlung an die Kamera

Fokussierung: Nikon Internal Focusing (IF, interne Fokussierung) System, Autofokus mit Silent Wave Motor, manuell über separaten Entfernungseinstellung

Bildstabilisator: Optischer Bildstabilisator mit beweglicher Linsengruppe; Antrieb durch Schwingspulenmotoren

Entfernungsskala: Unterverteilung in Meter von 0,286 m bis unendlich( )

Naheinstellgrenze: 0,286 m von der Sensorebene gemessen (lebensgroß)

Blende: Irisblende mit 9 gerundeten Lamellen

Blendensteuerung: Vollautomatisch

Blendenbereich: 3,5 bis 32

Belichtungsmessung: Offenblendenmessung

Filtergewinde: 52mm (P = 0,75mm)

Abmessungen: ca. 73 mm (Durchm.) × 98,5 mm (Länge ab Bajonettauuflage)

Gewicht: ca. 355 g

Änderungen und Irrtümer vorbehalten.

■Vibrationsreduktion

Linskonzusatzung: 14 elementi 10 grupper (1 ED-linselement)

Bildvinkel: 18^50'

Skala for till 1:1 (life-size)

Zorg ervoor datkleine kinderen de batterijen of andere kleine onderdelen nicht in hun mond können stoppen.

Diafragma: Volledig automatisch

Gewicht: Circa 355 g

Typ objektiv: Objektiv AF-S DX Micro NIKKOR typu G

Renz Hua Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei Hei HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HEI HE!

卍三 造中 著

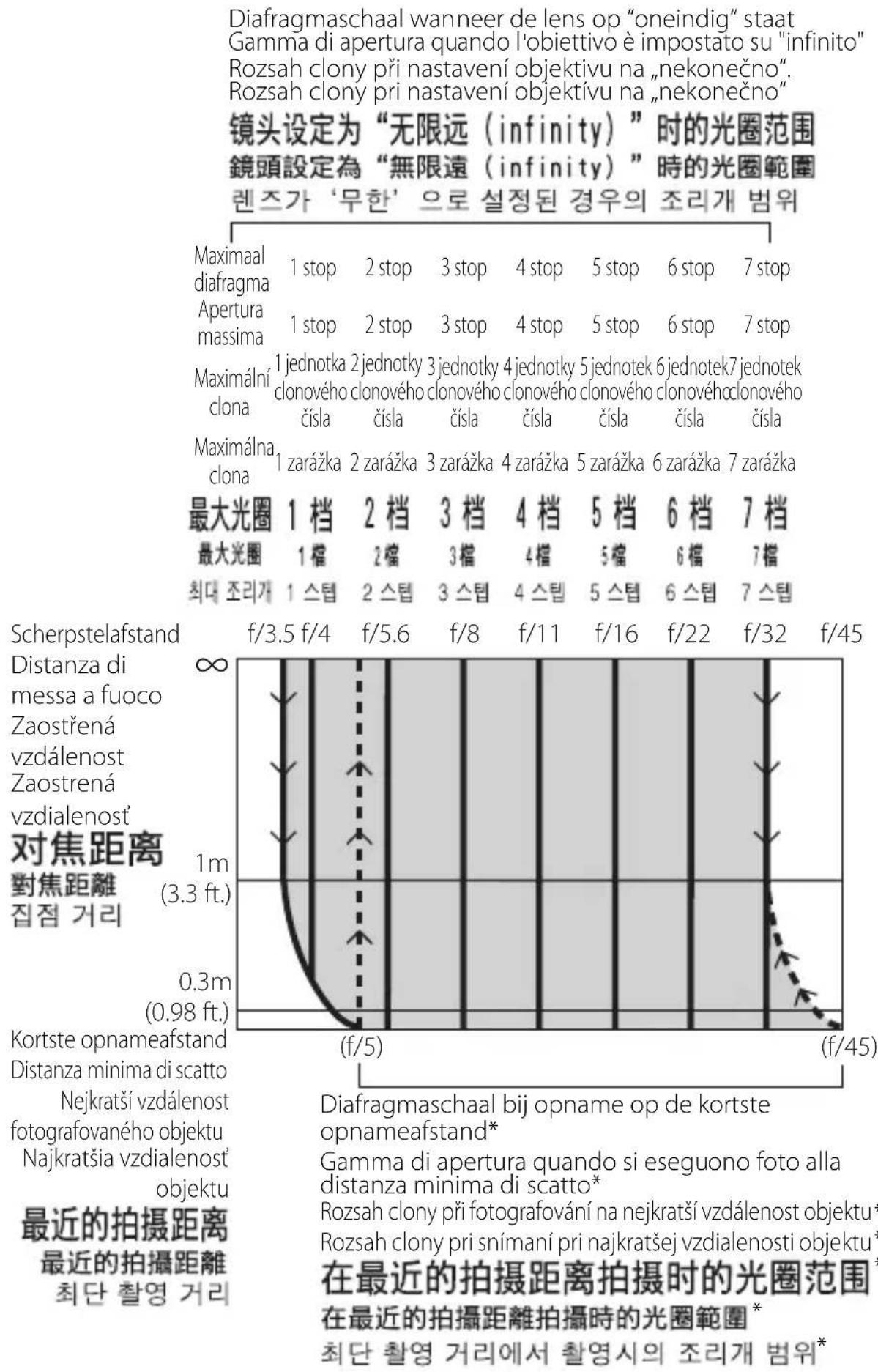

Mindestaufnahmeentfernung

Blendenöffnungsbereich bei Mindestaufnahmeentfernung

Anzeige auf dem LCD-Display/Sucher der Kamera (Blendenzahl bei »unendlich«)
- Anzeige auf dem LCD-Display/Sucher der Kamera (Blendenzahl bei Mindestaufnahmeentfernung)

• Die größte Blendenzahl (f/45) richtet sich nach der Belichtungswertzunahme der Kamera. Die Tabelle berücksichtigt eine EV-Zunahmeeinstellung von 1/3.
  — Affichage sur l'écran ACL/le viseur de l'appareil photo (valeur f d'ouverture à l'infini)
• • • Affichage sur l'écran ACL/le viseur de l'appareil photo (valeur f d'ouverture à la distance de prise de vue minimale)
• La plus grande valeur f d'o uverture (f/45) varie en fonction du pas de la valeur d'exposition de l'appareil photo. Le tableau représenté des réglages de pas de 1/3EV.
• Visualization en el panel LCD/visor de la CAMERA (Número f en "infinite")
• Visualization en el panel LCD/visor de la CAMERA (Número f a la distancia más corta de fotografiado)
• El número f más grande (f/45) variará de acuerdo con el incremento del valor de exposión de la CAMERA.
  Display på kamerans LCD-panel/sökare (f-nummer vid "oändligt")
• • • Display på kamerans LCD-panel/sökare (f-nummer vid:narmast möjliga Fotoavstand)
• Hogsta f-nummer (f/45) varierar i enlighet med kamerans stegvist ökande exponeringsvärde. Tabellen ar baserad på en ökning i steg på 1/3 EV.
  -Изображени на XXК-диспjee/BиДОнSCкATEne φOTOKamepbl (Иисno FВ peЖIMe «бескоHeuHocTn»)

---

• Camoe 60nbwoe ynclo F (f/45) n3meHareTcB 3aBnCmOCTn OT yBeNueHnna 3KcNo3nUHOHHOrO YnCna. Ta6nua yuHTbIbaet HaCTpOieny BeNueHnna dIa 1/3 EV.

Hinweis für Kunden in Europa

Durch these Symbol wird angezeigt, dass elektrische und elektronische Geräte getrennt entsorgt werden muss. Folgendes gilt für Verbraucher in europäischen Ländern:

• Dieses Produkt muss an einer geeigneten Sammelstelle separat entsorgt werden. Eine Entsorgung über den Hausmull ist unzulässig.

• Durch getrennte Entsorgung und Recycling konnen natürliche Rohstoffe bewahrt und durch falsche Entsorgung verursachte, schädliche Folgen für die menschliche Gesundheit und Umwelt verhindert werden.

• Weitere Informationen erhalten Sie bei Ihrhem Fachhändler oder bei den für die Abfallentsorgung zuständigen Behörden bzw. Unternehmen.
