Productsoort	Haakse slijper
Merk	AEG
Model	WS 715125
Opgenomen vermogen	710 W
Onbelast toerental	2700 - 10000 min⁻¹ (variabel)
Maximale schijfdiameter	125 mm
Schroefdraad as	M14
Gewicht	1,5 kg
Voeding	Enkelfasige wisselstroom, 230 V ~ (volgens typeplaatje)
Bescherming	Dubbele isolatie (Klasse II), ontstoring EN 55014
Geluidsniveau	Intensiteit 85 dB(A), niveau 98 dB(A)
Trilling	Versnelling 5 m/s²
Zachte start	Ja
Toerentalpreselectie	Ja, via elektronische draaiknop (A=laag, G=hoog)
Beschermkap	Ja, verstelbaar tussen twee aanslagen
Snelspansysteem	FIXTEC (handmatige snelmoer)
Belangrijkste functies	Afbramen, doorslijpen, oppervlakteschuren
Onderhoud	Reinig de koelsleuven regelmatig
Reserveonderdelen en repareerbaarheid	Gebruik AEG onderdelen; neem contact op met AEG klantenservice
Normen	EN 50 144, EN 55 014, EN 55 014-2, EN 60 555, HD 400

Veelgestelde vragen - WS 715125 AEG

Hoe vervang ik de schijf van de slijper?

Trek eerst de stekker uit het stopcontact. Blokkeer de motoras door de asblokkering in te drukken. Gebruik het FIXTEC-systeem voor de snelmoer (alleen handmatig vast-/losdraaien) of een pennensleutel voor de standaardmoer. Vervang de schijf en draai de moer stevig vast.

Hoe stel ik het toerental in?

Draai aan de toerentalpreselectieknop op het apparaat. Stand A staat voor laag toerental, stand G voor hoog toerental. De elektronica houdt het toerental constant onder belasting.

Hoe monteer ik de beschermkap?

Plaats de kap van voren op de ashals. Draai hem tot de spanveer achter de aanslag vastklikt. De kap kan dan vrij tussen de twee aanslagen draaien. Om te demonteren, til de veer op met een schroevendraaier en schuif de kap naar voren.

Kan ik deze slijper gebruiken voor het doorslijpen van steen?

Ja, maar u moet de juiste beschermkap gebruiken en een verplichte geleidingswagen voor steen. Gebruik nooit doorslijpschijven voor afbramen en vermijd zijdelingse druk.

Wat moet ik doen als de slijper niet start?

Controleer eerst of het apparaat is aangesloten op een stopcontact met de juiste spanning. Zorg dat de schakelaar in de uit-stand staat voordat u de stekker in het stopcontact steekt. Als het probleem aanhoudt, neem dan contact op met de AEG klantenservice.

Hoe reinig ik de slijper?

Houd de koelsleuven schoon door ze regelmatig te ontstoffen. Gebruik een droge doek of een borstel. Gebruik geen oplosmiddelen of agressieve middelen. Trek altijd de stekker uit het stopcontact voordat u het apparaat reinigt.

Welke accessoires zijn beschikbaar voor dit model?

Raadpleeg de accessoirelijst die bij de handleiding is gevoegd of de AEG-catalogus. U kunt slijpschijven, schuurzolen, staalborstels, enz. gebruiken die geschikt zijn voor diameter 125 mm en schroefdraad M14.

Kan ik deze slijper gebruiken voor het schuren van oppervlakken?

Ja, monteer een schuurzool van kunststof met een schuurschijf. Gebruik een staalborstel om roest of verf te verwijderen. Overbelast het apparaat niet.

Wat is de garantie van de AEG WS 715125 slijper?

De garantie wordt verleend door de AEG klantenservice. Raadpleeg de brochure Garantie/Adressen die bij het apparaat is gevoegd. Gebruik uitsluitend AEG reserveonderdelen.

Hoe vervang ik de koolborstels?

Het vervangen van de koolborstels wordt niet beschreven in de handleiding. Het wordt aanbevolen deze bewerking uit te laten voeren door een erkende AEG klantendienst om de veiligheid en prestaties te waarborgen.

GEBRUIKSAANWIJZING WS 715125 AEG

Lees en let goed op deze advizen

Brugsanvisning

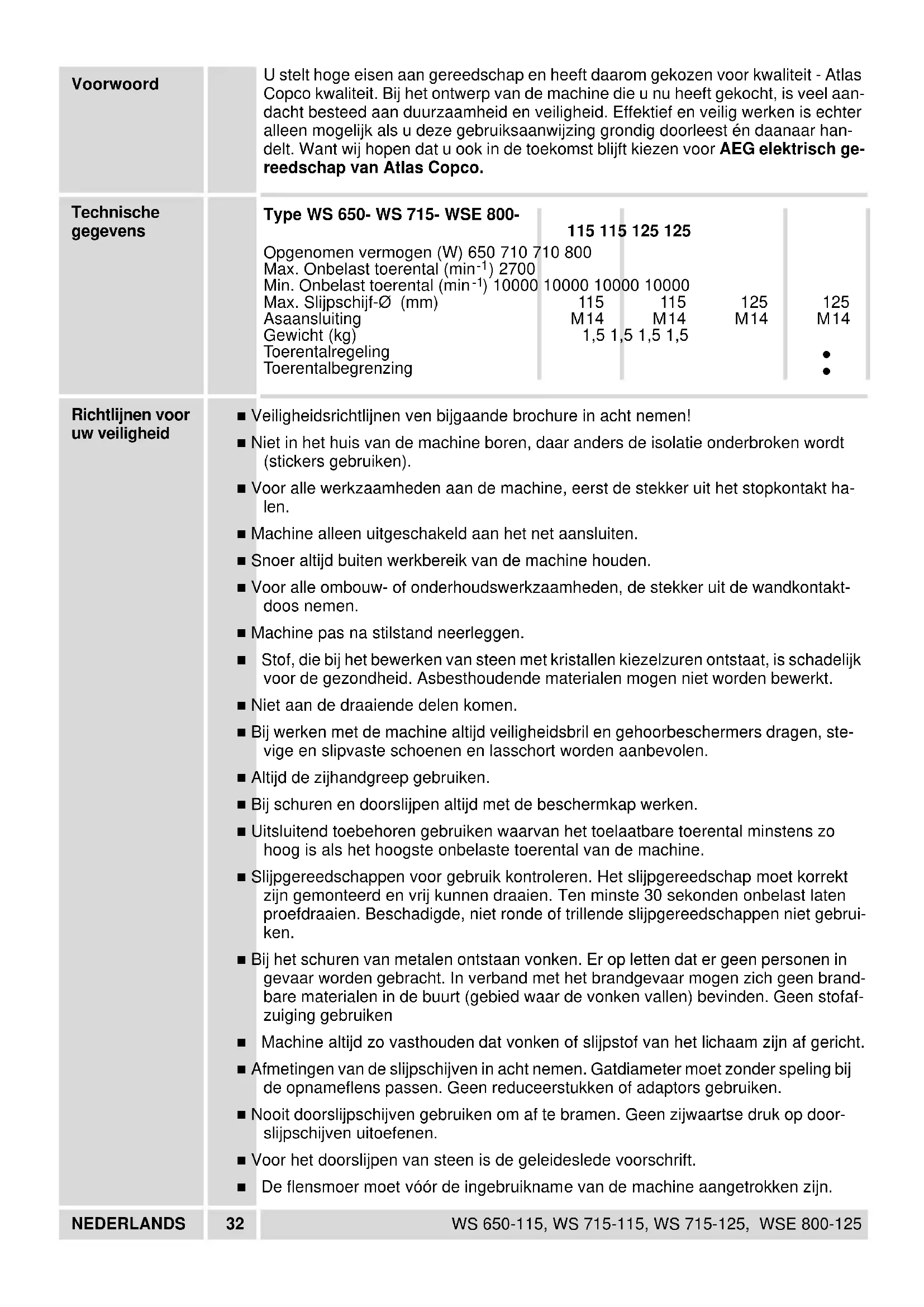

Voorwoord	U stelt hoge eisen aan gereedschap en heeft.daarom gekozen voor kwaliteit - Atlas Copco kwaliteit. Bij het ontwerp van de machine die u nu hebigt gekocht, is veel aan-dacht besteed aan duurzaamheid eneiligheid. Effektief en veilig werken is echter alleen maybelukt als u deze gebruiksaanwijzing grondig doorleest en daanaar handelt. Want wij hopen dat u ook in de toekomst blijft kiezen voor AEG elektrisch ge-reedschap van Atlas Copco.
Technische gegevens	Type WS 650- WS 715- WSE 800-115 115 125 125Opgenomen vermogen (W) 650 710 710 800Max. Onbelast toerental (min-1) 2700Min. Onbelast toerental (min-1) 100001000010000010000010000010000010000010000010000010000010000010000010000010000010000010000010000010000010000	125125M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14
Richtlijnen voor uw verilgheid	■ Veiligheidsrichtlijnen ven bijgaande brochure in acht nemen!■ Niet in hetuis van de machine boren, waar anders de isolatie onderbroken worden (stickers gebruiken).■ Voor alle werkzaamheden aan de machine, eerst de stekker uit het stopkontakt ha-len.■ Machine alleen uitgeschakeld aan het net aansluiten.■ Snoer altijd buiten werkbereik van de machine houden.■ Voor alle ombouw- of onderhoudswerkzaamheden, de stekker uit de wandkontakt-doos nemen.Machine pas na stilstand neerleggen.Stof, die bij het bewerken van steen met kristallen kiezelzuren ontstaat, is schadelijk voor de gezondheid. Asbesthoudende materialen mogen nicht worden bewerkt.Niet aan de draaiende delen komen.Bij werken met de machine altijd verilgheidsbril en gehoorbeschemers dragen, ste-vige en slipvaste schoenen en lasschort worden aanbevolen. Altijd de zijhandgreep gebruiken.Bij schuren en doorslijpden altijd met de beschemmkap werken.Uitsluitend toebehoren gebruiken waarvan het toelaatabare toerental minstens zo hoog is als het hoogste onbelaste toerental van de machine.Slijgpereedschappen voor gebruik kontroleren. Het lijpgereedschap moet korrekt zichn gemonteerd en vrij kunnen draaien. Ten minste 30 sekonden onbelast lately proefdraaien. Beschadigde, Niet ronde of trillende lijpgereedschappen Niet gebrui-ken.Bij het schuren van metalen ontstaan vonden. Er op letten dat er geen Personen in gevaar worden gebracht. In verband met het brandgevaar moot zichen brandbare materialien in de buurt (gebied waar de vonden vallen) bevinden. Geen stofaf-zuiging gebruikenMachine altijd zo vasthouden dat vonden of lijpstof van het lichaam zichn af gericht.Afmetingen van de lijpschijven in ache nemen. Gatdiameter moet zonder spelimg bij de opnameflens passen. Geen reduceerstukken of adaptors gebruiken.Nooit doorslijschijven gebruiken om af te bramen. Geen+zijwaartse druk op door-slijschijven uitoefenen.Voor het doorslijpden van steen is de geleideslede voorschift.De flensmoer要去ór de ingebruikname van de machine aangetrokken zichn.

Geluids-meetwaardenTrillings-meetwaarden	■ Bij extreme toepassingen (bijvoorbijd bij gladslijpen van metalen met de steun-schijf en Vulkanfiber-slijpschijf) kan een sterke, inwendige verruiling in de machine ontstaan. In dergelijk gevallen verdient het aanbeveling een stationaire afzuiŋ-in-stallatie te gebruiken, de machine vaker te reinigen en/of het voorschakenen van een foulstroom-(Fl-)veiligheidsschakelaar.Het kenmerkende A-gewaardeerde geluidsniveau van de machine bedraagt:Geluidsdrukniveau = 85 dB (A).Geluidsvermogenniveau = 98 dB (A).Draag oorbeschemmers!De kenmerkende gewaardeerde versnelling bedraagt 5 m/s2.
Toepassing	De haakse slijpmachine is geschikt voor het doorslijpen en slijpen van vele materi-alen, zoals metaal of steen. Raadpleeg in twijfelgeval de richtlijnen van de slijpschijf-fabrikant.Dit apparaat uitsluitend gebruiken voor normalaal gebruik, zoals aangegeven.
Netaansluiting	Alleen aan eénfase-wisselstroom en alleen aan de op het typeplaatje aangegeven netspanning aansluten. Aansluiting is ook aan Kontaktdozen zonder randaarde mo-gelijk waar de machine is geleisoleerd volgens DIN 57 740/VDE 0740 en CEE 20. De vonkontstoring voldoet aan de europese norm EN 55014.
In-/uitschakelen Inschakelen	schuifschakelaar maar achteren drukken en voor vergrendelen aan de Voorzijde� beneden drukken.Uitschakelen: schuifschakelaar aan de zichij- de� beneden drukken. De schakelaar gaat dan automatisch terug� daan de 0-stand.
Zachte aanloop	De electronische zachte aanloop verhoegt de levensduur van de motor en aandrij- ving, de inschakelstroom worden tot circa de helft gereduceerd.
NEDERLANDS	33WS 650-115, WS 715-115, WS 715-125, WSE 800-125

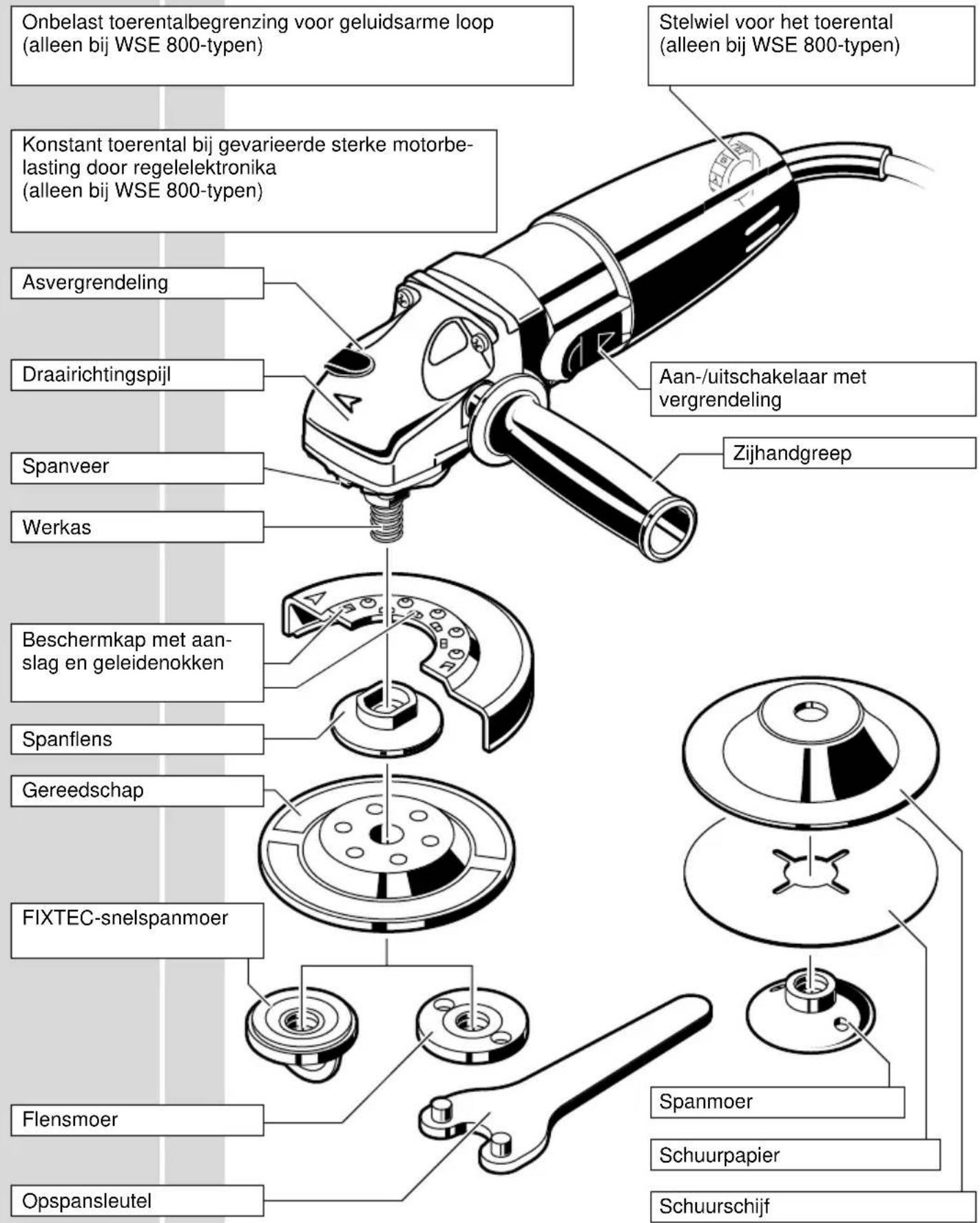

Beschrijving

Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in dearend dat het geheel gedrukt worden. Veranderingen in de zin van verdere ontwikkelingen van onsze Produkten voorhoven.

Electronic		De elektronika regelt het toerenal bij toenemende belasting na. Bij inwerking van elektromagnetische storingen van buitenaf+kunnen in enkele ge- vallen voorbijgaande toerentalschommelingen optreden.
Toerental kiezen	Toerentalkeuze met stelwiel:
	A = laagste toerenal G = hoogste toerenal
Beschemkap monteren		Beschemkap vanaf de Voorzijde, zoals in de af- beelding aangegeven, op ashals schuiven.
		Beschemkap draaien tot de spanveerchyter de aanslag vastklikt. De beschemkap kan:tussen de beide aanslagen vrij worden gedraaid. Voor afnemen van de beschemkap de spanveer met een schroevedraaierlicht aandraaien en de beschemkap volledig maar voren draaien. Be- schemkapঀ aan voren eruit trekken.
Plaatsen van hulpwerktuigen	4	Voor alle werkzaamheden aan de machine, eerst de stekker uith het stopkontakt ha- len. Werkas door drukken op de asvergrendeling vast- zetten. Spanflens van de toebehoren monteren als in de afbeelding is aangegeven.
FIXTEC- snelspanmoer		De FIXTEC-snelspanmoer alleen met de hand los- en vastdraaien. Geen hulpwerk- tuigen gebruiken. Let erop dat de beugelgreep van de FIXTEC-snelspanmoer alleen voor los- en vast- draaien omhoog worden gezet.
Flensmoer	Flensmoer met opspansleutel los- resp. vastdraaien.
NEDERLANDS	35	WS 650-115, WS 715-115, WS 715-125, WSE 800-125

Wij verklaren op eigengerichteding, dat dit Produk
tenden: EN 50 144, EN 55 014, EN 55 014-2, EN 60 555, HD 400 volgens de bepalingen van de richtlijnen
73/23/EEG, 89/336/EEG, 89/392/EEG.

CE-KONFORMITSETSERKLAERING
