BRUKSANVISNING WS 715125 AEG

Pass på at bøylegrepet til FIXTEC-selvspennende mutter kun settes opp til tiltrek- king/løsing. Flensmutter Flensmutteren åpnes hhv. trekkes til med en hakenøkkel.NORSK 46 WS 650-115, WS 715-115, WS 715-125, WSE 800-125 Arbeidshenvis- ninger Under sliping må det ikke presses inn i arbeidsemnet, men slipeskiven må beveges jevnt frem og tilbake over arbeidsemnet. Skrubbsliping Den beste virkningen under skrubbsliping oppnås når slipeskiven settes på mot sli- peflaten i en vinkel på minst 30°C. For sterk belastning under slipingen skader vinkelsliperen og øker forbruket av sli- peskiver, slipeeffekten blir dårligere. Bruk aldri kutteskiver til skrubbsliping. Kutteskiver må ikke utsettes for sidetrykk. Kapping Under kapping må vinkelsliperen ikke kiles fast i slipeflaten. Kutteskiven må ha en ren skjærekant. Til kapping av stein er det foreskrevet å bruke føringsslede. Flatesliping Til flatesliping må det brukes kunststoffslipetallerken med slipeskive. Til fjerning av rust eller gamle malingslag egner seg en stålbørste. Vedlikehold Maskinen og ventilasjonsspaltene må alltid holdes rene. Bruk kun AEG tilbehør og reservedeler. Komponenter uten utskiftingsbeskrivelse i denne bruksanvisningen, må skiftes ut av AEG kundeservice (se brosjyre garanti/ kundeserviceadresser). Ved behov kan en eksplosjonstegning av maskinen bestilles hos kundeservice eller direkte hos Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden. Husk å oppgi maskintypen og det tisifrede nummeret som står på typeskiltet. Tilbehør Et utvalg av tilbehør finner du på side 2-3. Ytterligere tilbehør med bestillingsnum- rene finner du i våre katalogerSVENSKA 47 WS 650-115, WS 715-115, WS 715-125, WSE 800-125 Förord Du är anspråksfull och köper kvalité - kvalité från Atlas Copco. Vi har för Dig byggt ett hållbart och ytterst säkert elverktyg. Läs gärna bruksanvisningen, för endast in- gående kunskap om Ditt elverktyg gör att den är effektiv och säker i det arbete Du utför med den. Vi vill att Du även i framtiden väljer ett AEG-elverktyg från Atlas Copco. Tekniska data Säkerhets- föreskrifter ■ Beakta säkerhetsanvisningarna i bifogat informationsblad! ■ Borra ej i maskinens hus, skyddsisoleringen skadas då (märk vid behov med klis- termärken). ■ Drag ut stickkontakt från eluttaget innan arbete utföres på maskinen. ■ Se till att maskinen är frånkopplad innan den anslutes till nätet. ■ Håll anslutningsledningen bort från verktygets arbetsområde. ■ Bryt alltid strömmen vid ombyggnads- och servicearbeten. ■ Maskinen får inte läggas ned förrän den stannat helt. ■ Damm, som uppstår vid bearbetning av sten med kristallkiselsyra, är hälsofarligt. Asbesthaltigt material får inte bearbetas. Ge akt på hälso- och olycksfallförebyg- gande föreskrifter. ■ Lakttag största försiktighet när maskinen är igång. ■ Bär alltid skyddsglasögon och hörselskydd vid arbete. Skyddshandskar, stadiga och halkfria skor samt skyddskläder rekommenderas. ■ Använd alltid stödhandtag. ■ Använd alltid skyddskåpa vid slipning och kapning. ■ Använd endast skivor, vars tillåtna varvtal är minst så högt som det högsta tom- gångsvarvtalet på maskinen. ■ Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara ordentligt monterat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunder utan belast- ning. Skadade, orunda eller vibrerande slipverktyg får inte längre användas. ■ Vid slipning av metall uppstår gnistor. Se till att personer inte skadas. Pga brandris- ken får inga brännbara material finnas i närheten (inom gnistområdet). Använd inte dammsugning! ■ Håll alltid maskinen så, att gnistor och slipdamm flyger i riktning från kroppen. ■ Kontrollera slipskivornas dimensioner. Centrumhålet måste utan spel passa på stöd-flänsen. Varken reducernippel eller adapter får användas. ■ Använd aldrig kapskivor för grovslipning. Tryckbelasta inte kapskivorna från sidan. ■ För kapning av sten måste styrsläde användas. ■ Flänsmuttern skall vara åtdragen innan start av maskinen. Typ WS 650- WS 715- WSE 800-

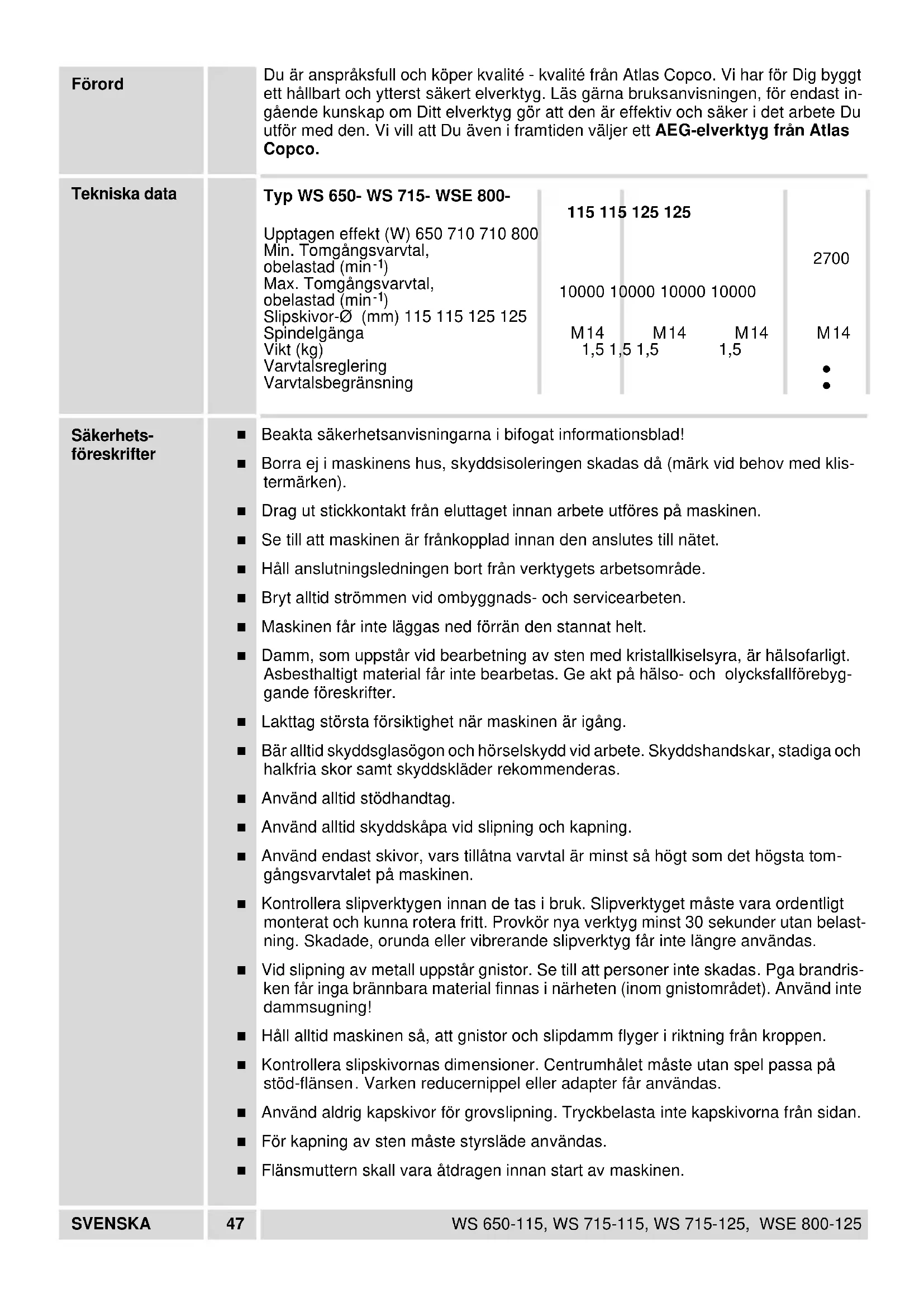

Upptagen effekt (W) 650 710 710 800 Min. Tomgångsvarvtal, obelastad (min

Max. Tomgångsvarvtal, obelastad (min

• SVENSKA 48 WS 650-115, WS 715-115, WS 715-125, WSE 800-125 ■ Vid extrema arbetsförhållanden (t ex vid slipning av metaller med stödtallrik och slip- skivor av vulkaniserad fiber) kan mycket smuts komma in i vinkelslipen. I sådana fall rekommenderas att använda en stationär utsugningsanläggning, tätare rengörings- frekvens och/eller förkoppling av jordfelsbrytare. Ljudnivå- mätvärden A-värdet av maskinens ljudnivå utgör: Ljudtrycksnivå = 85 dB (A). Ljudeffektsnivå = 98 dB (A). Använd hörselskydd! Vibrations- mätvärden Den beräknade hastighetsökningen är 5 m/s

Användnings- områden Vinkelslipen är användbar för kapning och slipning av flera material, t ex metall eller sten. Rådgör i tvivelsmål med beskrivningarna hos slipmaterialsfabrikanten. Maskinen får endast användas för angiven tillämpning. Nätanslutning Endast till enfas-växelström och endast till den nätspänning som finns angiven på effektskylten. Anslutning får också göras till uttag utan skyddsjord då verktygen är skyddsisolerade enligt DIN 57 740/VDE 0740 resp. CEE 20. Radioavstörningen är enligt EN 55014. In-/urkoppling Inkoppling: tryck strömbrytaren bakåt och lås ge- nom att trycka nedåt i det främre läget. Urkoppling: tryck strömbrytaren nedåt i det bakre läget. Strömbrytaren går automatiskt tillbaka i 0-läget. Mjukstart Den elektroniska mjukstarten höjer livslängden för både motor och växellåda. Start- strömmen reduceras med omkring hälften.

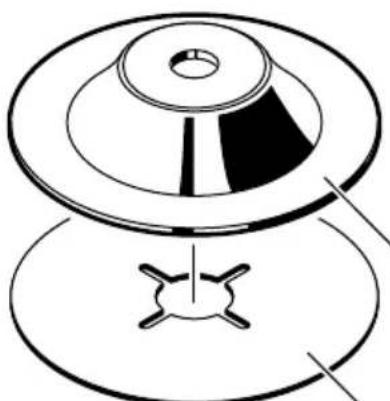

2SVENSKA 49 WS 650-115, WS 715-115, WS 715-125, WSE 800-125 Kortfattad beskrivning Ändringar: Text, bilder och data överensstämmer med det tekniska utförande som gäller vid tiden för tryckterminen. Ändringar som har betydelse för vidare utvecklingen av våra produkter är förbehållna. Spindellåsning Rotationsriktningspil Klämmring Spindel Skyddskåpa med anslag och styrklackar Spännfläns FIXTEC-snabblåsmutter Flänsmutter Flänsnyckel Varvtalsreglering (endast på typ WSE 800) Strömbrytare med låsning Stödhandtag Spännmutter Slipblad Slipplatta Tomgångsvarvtalbegränsning för minskad ljudnivå (endast på typ WSE 800) Konstant varvtal vid ojämn belastning tack vare kon- stantelektroniken (endast på typ WSE 800) VerktygSVENSKA 50 WS 650-115, WS 715-115, WS 715-125, WSE 800-125 Elektronik Elektroniken efterjusterar varvtalet vid ökad belastning. Under inverkan av elektrognetiska störningar utifrån, kan enstaka fall av varvtals- sänkningar uppträda. Förval av varvtal Varvtalsförval med ställratt: A= lägsta varvtal G= högsta varvtal Skyddskåpa monteras Skyddskåpan föres på framifrån på spindelhal- sen, som bilden visar. Skyddskåpan vrides, så att spännfjädern faller in i rasterspår bakom anslaget. Skyddskåpan kan vri- das mellan de båda anslagen. När skyddskåpan skall tas bort, lossas spännfjä- dern med en skruvmejsel och skyddskåpan vrides framåt. Kåpan dras bort rakt framåt. Insättning av verktyg Drag ut stickkontakt från eluttaget innan arbete utföres på maskinen. Arbetsspindeln fastlåses med ett tryck på spindel- låsningen. Spännfläns, arbetsverktyg och flänsmutter monteras enligt bilden. FIXTEC-snabb- låsmutter FIXTEC-snabblåsmuttern dras på och lossas för hand. Verktyg behöver inte använ- das.
