| Produkttyp | Vinkelslip |
| Märke | AEG |
| Modell | WS 715115 |
| Upptagen effekt | 710 W |
| Tomgångsvarvtal | 2700 - 10000 min⁻¹ |
| Max skivdiameter | 115 mm |
| Spindelgänga | M14 |
| Vikt | 1,5 kg |
| Strömförsörjning | 230 V ~ 50 Hz |
| Dubbel isolering | Ja |
| Mjukstart | Ja |
| Varvtalsförval | Ja, via ratt (A till G) |
| Buller (intensitet) | 85 dB(A) |
| Buller (tryck) | 98 dB(A) |
| Uppmätt vibration | 5 m/s² |
| Användning | Kapning och slipning av metall, sten, etc. |
| Säkerhet | Skyddskåpa, spindellås, låsbrytare |
| Medföljande tillbehör | Extrahandtag, stiftnyckel |
Vanliga frågor - WS 715115 AEG
Hur byter jag skivan på vinkelslipen AEG WS 715115?
Koppla ur maskinen. Lås motorn med spindellåsknappen. Skruva loss flänsmuttern med stiftnyckeln. Byt skiva, skruva sedan på muttern. Dra åt ordentligt.
Hur ställer jag in varvtalet?
Använd varvtalsförvalsratten på maskinen. Vrid från A (lågt varvtal) till G (högt varvtal) beroende på material.
Vilka typer av skivor kan jag använda?
Använd skivor med max diameter 115 mm och hål 22,2 mm. För kapning, använd kapskivor; för slipning, slipskivor. Använd aldrig kapskivor för avgradning.
Hur monterar jag skyddskåpan?
Placera kåpan på spindelhalsen framifrån. Vrid tills dragfjädern snäpper i stoppet. Kåpan kan vridas fritt mellan stoppen. För demontering, lyft fjädern med en skruvmejsel och ta av den framåt.
Vilka säkerhetsåtgärder bör jag vidta?
Använd skyddsglasögon och hörselskydd. Använd extrahandtag. Arbeta aldrig utan skyddskåpa. Håll nätsladden bakom maskinen. Koppla alltid ur maskinen före ingrepp.
Kan slipen användas på sten?
Ja, men använd en styrvagn vid kapning av sten. Bär andningsskydd eftersom kiseldamm är skadligt.
Vad gör jag vid för kraftiga vibrationer?
Stanna maskinen omedelbart. Kontrollera skivan: använd den inte om den är skadad eller obalanserad. Gör en tomgångstest i 30 sekunder före användning.
Hur rengör jag slipen?
Koppla ur maskinen. Rengör ventilationsöppningarna med en mjuk borste. Undvik lösningsmedel. Vid kraftig nedsmutsning, använd en stationär dammsugare. Borra aldrig i huset.
Var hittar jag reservdelar?
Kontakta AEG auktoriserad service eller besök Atlas Copcos webbplats. Använd endast originaldelar.
Vilken matningsspänning krävs?
Slipen arbetar med enfas växelström. Kontrollera att nätspänningen motsvarar märkskylten (vanligtvis 230 V). Dubbel isolering möjliggör anslutning utan jord.
Användarfrågor om WS 715115 AEG
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Inga frågor ännu. Var den första att ställa en.
Ladda ner instruktionerna för din Elektrisk vinkelslip i PDF-format gratis! Hitta din manual WS 715115 - AEG och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. WS 715115 av märket AEG.
BRUKSANVISNING WS 715115 AEG
Var god lás och tag tillvara dessa instruktioner
Käyttoohje
Lue ja sailyto
AEG
POWER TOOLS

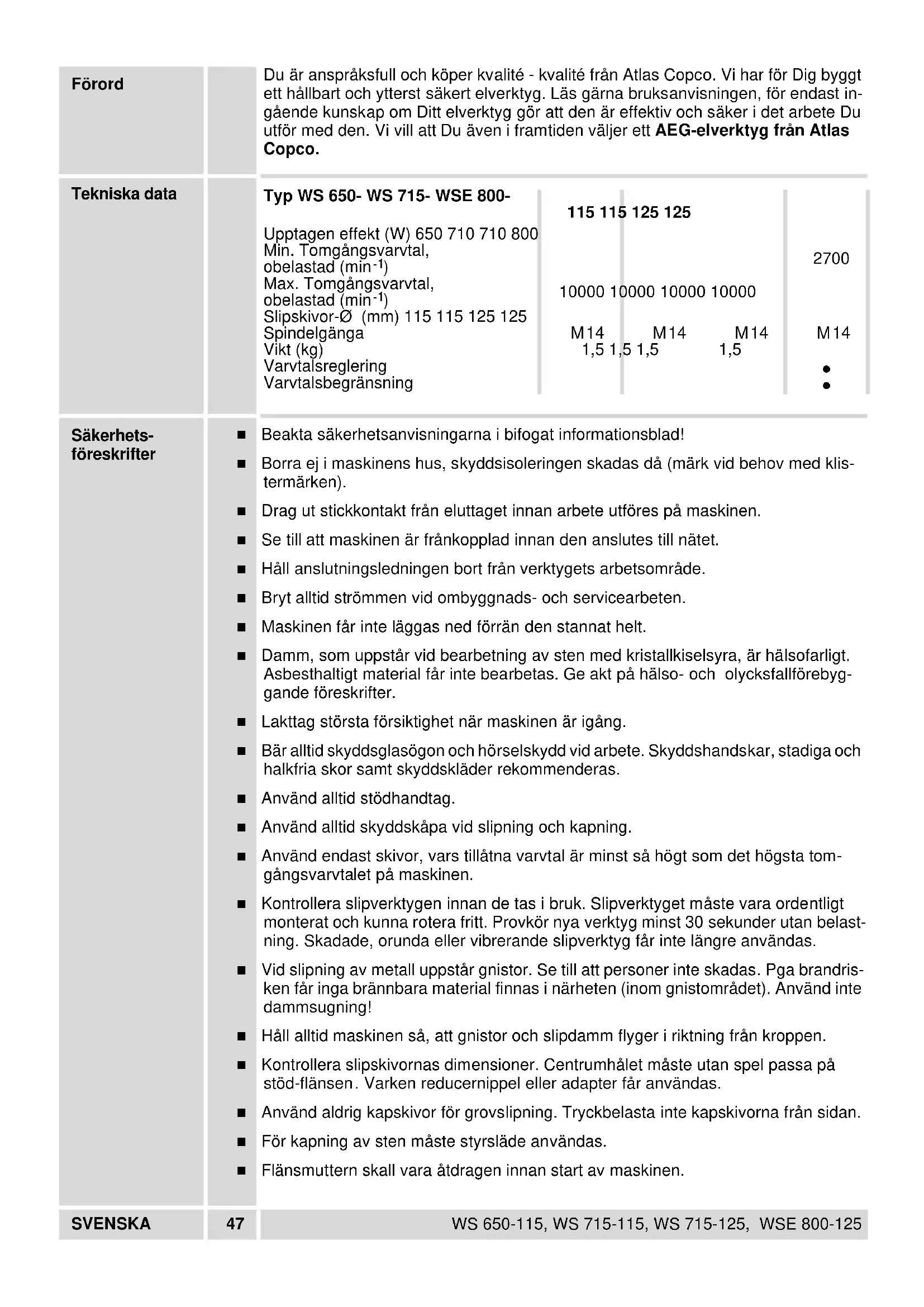

| Förord | Du ar anspräksfull och köper kvalité - kvalité是从Atlas Copco. Vi har für Dig byggt ett hällbart och yfterst säkert elverktyg. Läs gärna bruskanvisingen, für endast in-gäende kunskap om Ditt elverktyg goft att den ar effetiv och saker i det arbete Du utfor med den. Vi vill att Du även i framtiden väljer ett AEG-elverktyg—from Atlas Copco. | |||
| Tekniska data | Typ WS 650- WS 715- WSE 800-Upptagen effekt (W) 650 710 710 800 Min. Tomgängsvarvital, obelastad (min-1)Max. Tomgängsvarvital, obelastad (min-1)Slipskivor-Ø (mm) 115 115 125 125SpindelgängaVikt (kg)VarvitalsregleringVarvitalsbegränsning | 115 115 125 12510000 10000 10000 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 M14 | 2700M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14 | M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14 |
| Säkerhets-föreskrifter | Beakta säkerhetsanvisingarna i bifogat informationsblad!Borra ej i maskinens hus, skyddsisoleringen skadas dã (märk vid behov med klas-termärken).Drag ut stickkontakt frän eluttaget innan arbete utföres på maskinen.Se till att maskinen År fränkopplad innan den anslutes till nätet.Håll anslutningsledningen bort frän verktygets arbetsområde.Bryt alltid strömmen vid ombyggnads- och servicearben.Maskinen fãr inte laggas ned fãrän den stannat helt.Damm, som uppSTAR vid bearbetning av sten med kristallkiselsyra, ør hãsofarligt.Asbesthaltigt material fãr inte bearetas. Ge akt på hãso- och olycksfallforebyg-gande föreskrifter.Lakttag största fösktigkeit;när maskinen ør igång.Bär alltid skyddsglasögon och hörsselydd vid arbete. Skyddshandskar, stadiga och halkfria skor samt skyddskläder rekommanderas.Använd alltid stödhandtag.Använd alltid skyddskäpa vid slipning och kapning.Använd endast skivor, vars tillatna varvital ár minst sa högt som det högsta tom-gängsvarvtalet på maskinen.Kontrolera slipverktygen innan de tas i bruk.Slipverktyget mastevara ordentligtmonterat och kunna rotera fritt.Provkörnya verktyg minst 30 sekunder utan belast-ning. Skadade, orunda eller vibrerande slipverktyg fãr inte langre användas.Vid slipning av metall uppstår gnistor. Se till att personer inte skadas. Pga brandris-ken fãr inga brännbara material finnas i närheten (inom gnistområdet).Använd inte dammsugning!Hãll alltid maskinen sã, att gnistor och slipdamm flyger i riktning frän kroppen.Kontrolera slipskivornas dimensionaler. Centrumhãulet maste utan spel passa pâstö-dflansen. Varken reducnippel erller adapter fãr användas.Använd aldrig kapskivor for grovlipning. Tryckbelasta inte kapskivorna frân sidan.Förkapning av sten maste styrläde användas.Flänsmuttern skull vara øtdragren innan start av maskinen. | M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M15M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14M14NORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANALNORANNA | ||
| SVENSKA | 47 | WS 650-115, WS 715-115, WS 715-125, WSE 800-125 | ||
| Ljudnivãmätvärden Vibrations-mätvärden | ■ Vid extrema arbetsförhãållanden (texvid slipning av metaller med stödtallrik och slip-skivor av vulkaniserad fiber) kan mycket smuts komma in i vinkelslipen. Ialandafell rekommanderas att använda en stationär utsugningsanlaggning, tätare rengörings-frekvens och/eller förkoppling av jordfelsbrytare. A-värdet av maskinens ljudnivã utgör: Ljudtrycksnivã = 85 dB (A). Ljudeffektsnivã = 98 dB (A). Använd hörnselskydd! Den beräknade hastighetsökningen ar 5 m/s2. |
| Användnings-områden | Vinkelslipen är användbar für kapning och slipning av flera material, tex metall eller sten. Rådgör i tvivelsmål med beskrivningarna hos slipmaterialsfabrikanten. Maskinen:fär endast användas for angiven tillämpning. |
| Nätanslutting | Endast till enfas-växelström och endast till den natspanning som finns angiven på effektskylten. Anslutting:fär också góras till uttag utan skyddsjord)d verktygen ár skyddisolerade,enlig DIN 57 740/VDE 0740 resp.CEE 20. Radioavstörningen ár enligt EN 55014. |
| In-/urkoppling | Inkoppling:tryck strömbrytaren bakat och lás genom att trycka nedat i det främre laget. Urkoppling:tryck strömbrytaren nedat i det bakrelaget. Strömbrytaren:gå automatiskt tillbaka i 0-laget. |
| Mjukstart | Den elektroniska mjukstarten höjer livslängden För báde motor och växellåda. Start-strömmen reduceras med omkring halften. |
| SVENSKA | 48 WS 650-115,WS 715-115,WS 715-125,WSE 800-125 |
Kortfattad beskrivning
Tomgangsvarvalbegransning for minskad ljudniva (endast på typ WSE 800)
Varvtsreglering (endast pátyp WSE 800)
Konstant varvthal vid ojämn belastning tack vare konstantelektroniken (endast på typ WSE 800)
Spindellåsning
Skyddskapa med anslag och styrklackar
Spannfläns
Verktyg
FIXTEC-snabblåsmutter
Flansmutter
Flansnyckel
Strömbrytare med lásning
Stödhandtag
Spannmutter

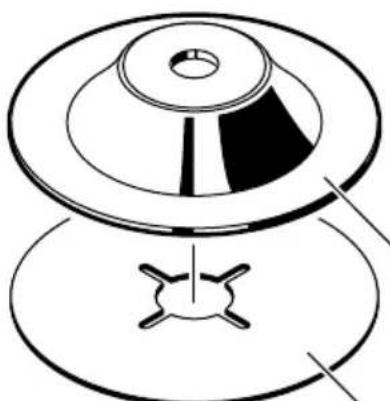

Slipblad
Slipplatta
Änderingar: Text, Bilder och data overensstämmer med det tekniska utforande som gäller vid tiden for tryckterminen. Änderingar som har betydelse for vidare utvecklingen av varaprodukter ar forbehällna.
| ElektronikFöval av varvthal | Elektroniken afterjusterar varvtalet vid ökad belastning.Under inverkan av elektrognetiska störningar utifrän, kan enstaka fall av varvts-sänkningar uppträda.Varvitalsforval med ställratt:A= lögsta varvthalG= högsta varvthal | |
| Skyddskápa monteras | Skyddskápan fores på framifrän på spindelhal-SEN, som bilden visar.Skyddskápan vrides, sä att spännfjädern faller in i rasterspär bakom anslaget. Skyddskápan kan vri-das mellan de báda anslagen.När skyddskápan skall tas bort, lossas spännfjä- dern med en skruvmejsel och skyddskápan vridesframål. Kåpen dras bort raktframål. | |
| Insättning av verktyg | Drag ut stickkontakt frán eluttaget innan arbete utföres på maskinen.Arbetsspindeln fastlåses med ett tryck på spindel-lånsningen. Spännflåns, arbetsverktyg och fländsmutter monteras enligt bilden.FIXTEC-snabblåsmuttern dras på och lossas för hand. Verktyg behöver inte användas.Ge akt på att greppöglan på FIXTEC-snabbspännmuttern endast höjs dà den drasåt och lossas.Fländsmutter öppnas respektive ätdrages med en flänsnyckel. | |
| FIXTEC-snabb-lasmutter | ||
| Fländsmutter | ||
| SVENSKA | 50 | WS 650-115, WS 715-115, WS 715-125, WSE 800-125 |
Vi intygar och ansvarar for attenna produit overensstammer med foljande norm och dokument: EN 50 144, EN 55 014, EN 55 014-2, EN 60 555, HD 400 enigt bestammelserna i riktlinjerna 73/23/EWG, 89/336/EWG, 89/392/EWG.
