WS 715115 - Elektrowinkelschleifer AEG - Kostenlose Bedienungsanleitung

Produkttyp	Winkelschleifer
Marke	AEG
Modell	WS 715115
Leistungsaufnahme	710 W
Leerlaufdrehzahl	2700 - 10000 min⁻¹
Max. Scheibendurchmesser	115 mm
Spindelgewinde	M14
Gewicht	1,5 kg
Stromversorgung	230 V ~ 50 Hz
Doppelisolierung	Ja
Sanftanlauf	Ja
Drehzahlvorwahl	Ja, per Drehrad (A bis G)
Geräuschpegel (Intensität)	85 dB(A)
Geräuschpegel (Druck)	98 dB(A)
Gemessene Vibration	5 m/s²
Verwendung	Trennen und Schleifen von Metall, Stein usw.
Sicherheit	Schutzhaube, Spindelarretierung, Feststellschalter
Mitgeliefertes Zubehör	Zusatzhandgriff, Stiftschlüssel

Häufig gestellte Fragen - WS 715115 AEG

Wie wechselt man die Scheibe des Winkelschleifers AEG WS 715115?

Ziehen Sie den Netzstecker. Arretieren Sie die Spindel mit dem Spindelarretierknopf. Lösen Sie die Flanschmutter mit dem Stiftschlüssel. Wechseln Sie die Scheibe, dann schrauben Sie die Mutter wieder fest. Ziehen Sie fest an.

Wie stellt man die Drehzahl ein?

Verwenden Sie das Drehzahlvorwahlrad an der Maschine. Drehen Sie es von A (niedrige Drehzahl) bis G (hohe Drehzahl) je nach zu bearbeitendem Material.

Welche Scheibentypen kann ich verwenden?

Verwenden Sie Scheiben mit maximal 115 mm Durchmesser und einer Bohrung von 22,2 mm. Zum Trennen verwenden Sie Trennscheiben, zum Schleifen Schleifscheiben. Verwenden Sie niemals Trennscheiben zum Schruppen.

Wie montiert man die Schutzhaube?

Setzen Sie die Haube von vorne auf den Spindelhals. Drehen Sie sie, bis die Spannfeder hinter dem Anschlag einrastet. Die Haube kann zwischen den beiden Anschlägen frei gedreht werden. Zum Demontieren die Feder mit einem Schraubendreher anheben und die Haube nach vorne abziehen.

Welche Sicherheitsvorkehrungen muss ich treffen?

Tragen Sie Schutzbrille und Gehörschutz. Verwenden Sie den Zusatzhandgriff. Arbeiten Sie niemals ohne Schutzhaube. Halten Sie das Netzkabel hinter der Maschine. Ziehen Sie vor jedem Eingriff den Netzstecker.

Kann der Winkelschleifer für Stein verwendet werden?

Ja, aber verwenden Sie zum Trennen von Stein einen Führungsschlitten. Tragen Sie eine Staubmaske, da Quarzstaub gesundheitsschädlich ist.

Was tun bei übermäßigen Vibrationen?

Schalten Sie das Gerät sofort aus. Überprüfen Sie den Zustand der Scheibe: Verwenden Sie sie nicht, wenn sie beschädigt oder unrund ist. Führen Sie vor Gebrauch einen 30-sekündigen Probelauf ohne Last durch.

Wie reinigt man den Winkelschleifer?

Ziehen Sie den Netzstecker. Reinigen Sie die Lüftungsschlitze mit einer weichen Bürste. Vermeiden Sie Lösungsmittel. Bei starker Verschmutzung verwenden Sie einen stationären Staubsauger. Bohren Sie niemals in das Gehäuse.

Wo finde ich Ersatzteile?

Kontaktieren Sie einen autorisierten AEG-Kundendienst oder besuchen Sie die Website von Atlas Copco. Verwenden Sie nur Originalteile.

Welche Netzspannung wird benötigt?

Der Winkelschleifer arbeitet mit einphasigem Wechselstrom. Überprüfen Sie, ob die Netzspannung mit der auf dem Typenschild angegebenen übereinstimmt (in der Regel 230 V). Die Doppelisolierung ermöglicht einen Anschluss ohne Erdung.

BEDIENUNGSANLEITUNG WS 715115 AEG

Bitte lesen und aufbewahren

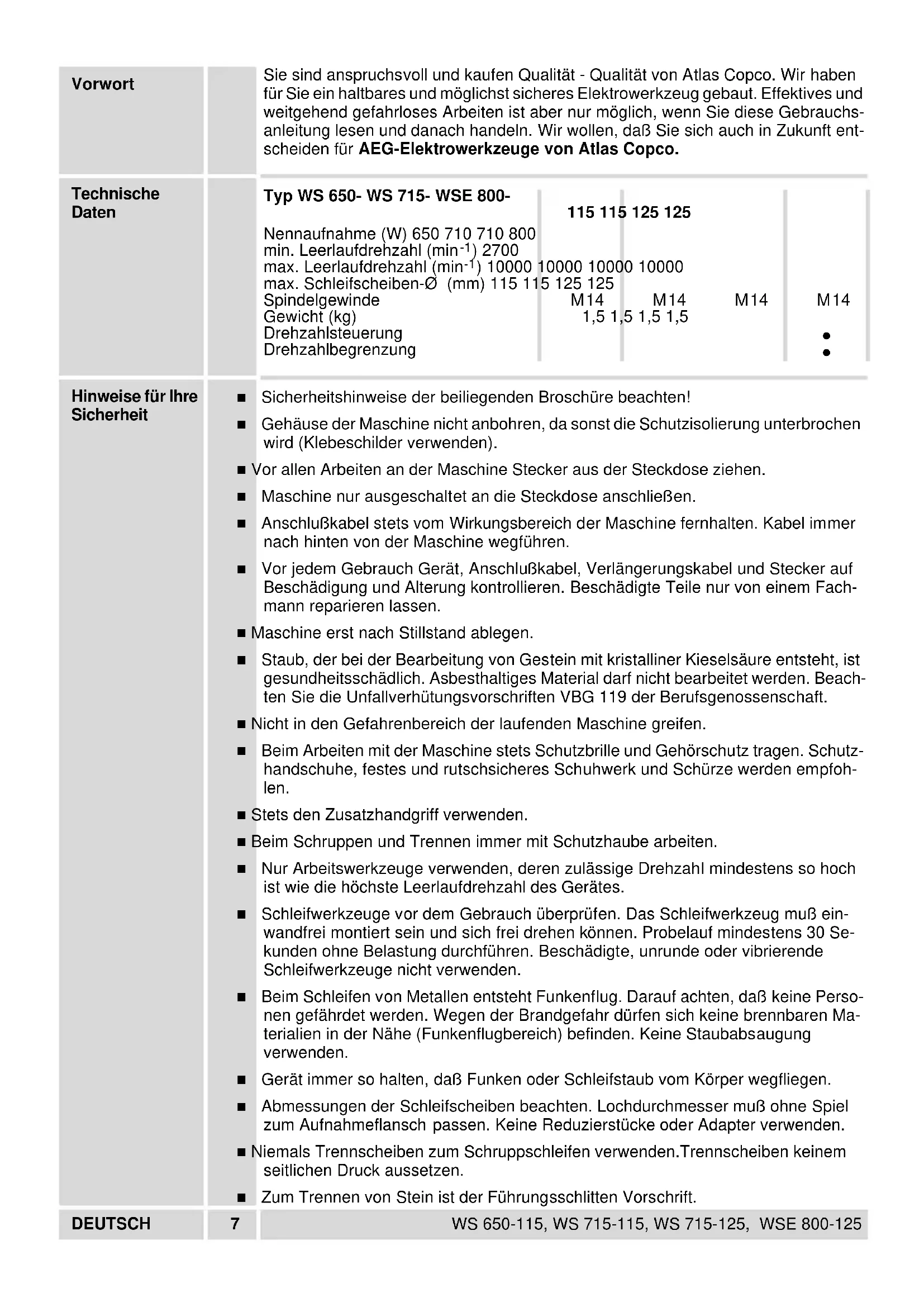

Vorwort	Sie sind anspruchsvoll und kaufen Qualität - Qualität von Atlas Copco. Wir haben für Sie ein haltbares und möglichst sicheres Elektrowerkzeug gebaut. Effektives undweitgehend gefahrloses Arbeiten ist aber nur möglich, wenn Sie diese Gebrauchsanleitung lessen und danach handeln. Wir wollen, daß Sie sich auch in Zukunft entscheiden für AEG-Elektrowerkzeuge von Atlas Copco.
Technische Daten	Typ WS 650- WS 715- WSE 800-	115 115	125 125
	Nennaufnahme (W) 650 710 710 800min. Leerlaufdrehzahl (min-1) 2700max. Leerlaufdrehzahl (min-1) 10000 10000max. Schleifscheiben-Ø (mm) 115 115 125 125SpindelgewindeGewicht (kg)DrehzahlsteuerungDrehzahlbegrenzung	M141,5 1,5	M141,5 1,5	M141,5 1,5
Hinweise für ihre Sicherheit	■ Sicherheitshinweise der beiliegenden Broschüre beachten!■ Gehäuse der Maschine nicht anbohren, da sonst die Schutzisolierung unterbrochen wird (Klebescholder verwenden).■ Vor allen Arbeiten an der Maschine Stecker aus der Steckdoseziehen.■ Maschine nur ausgeschelt an die Steckdose anschließen.■ Anschlußkabel stets vom Wirkungsbereich der Maschine fernhalten. Kabel immer nach hinten von der Maschine wegführten.■ Vor jedem Gebrauch Gerät, Anschlußkabel, Verlängerungskabel und Stecker auf Beschädigung und Alterung kontrollieren. Beschädigte Teile nur von einem Fachmann reparieren lessen.■ Maschine erst nach Stillstand ablegen.■ Staub, der bei der Bearbeitung von Gestein mit kristalliner Kieselsäure entsteht, ist gesundheitsschädlich. Asbesthaltiges Materialarf nicht bearbeitet werden. Beachten Sie die Unfallverhütungsvorschriften VBG 119 der Berufsgenosellschaft.■ Nicht in den Gefahrenbereich der laufenden Maschine greifen.■ Beim Arbeiten mit der Maschine stets Schutzbrille und Gehörschutz/TRagen. Schutzhandchuhe, festes und rutschischeres Schuhwerk und Schürze werden empfohlen.■ Stets den Zusammenhangriff verwenden.■ Beim Schruppen und Trennen immer mit Schutzhaube arbeiten.■ Nur Arbeitswerkzeuge verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Gerätes.■ Schleifwerkzeuge vor dem Gebrauch überprüfen. Das Schleifwerkzeug muß ein-wandfrei montiert sein und sich frei drehen können. Probelauf mindestens 30 Sekunden ohne Belastung durchführung. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden.■ Beim Schleifen von Metalten entstehen Funkenflug. Darauf achteten, daß keine Personen gefährdet werden. Wegen der Brandgefahren dürfen sich keine brennbaren Materialien in der Höhe (Funkenflugbereich) befinden. Keine Staubabsaugung verwenden.Gerät immer so halten, daß Funken oder Schleifstaub vom Körper verfüllen.■ Abmessungen der Schleifscheiben beachten. Lochdurchmesser muß ohne Spiel zum Aufnahmeflansch passen. Keine Reduzierstücke oder Adapter verwenden.■ Niemals Trennscheiben zum Schruppschleifen verwenden.Trennscheiben keinem seitlichen Druck auszellen.Zum Trennen von Stein ist der Führungssschlitten Vorschrift.
DEUTSCH	7	WS 650-115, WS 715-115, WS 715-125, WSE 800-125

Geräusch-meßwerte	Die Flanschmutter muß vor Inbetriebnahme der Maschine angezogen sein. Bei extremen Einsatzbedingungen (z. B. beim Glattschleifen von Metallen mit dem Stützteller und Vulkanfieber-Schleifscheiben) kann sich eine starke Verschmutzung im Inneren des Winkelschleifers aufbauern. Es empfeht sich in solchen Fällen die Verwendung einer stationären Absauganlage, eine Verkürzung der Reinigungszy-klen und/oder das Vorschalten eines Fehlerstrom-(Fl-)Schutzschalters. Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel = 85 dB (A). Schalleistungspegel = 98 dB (A). Gehörschutz tragen! Die bewertete Beschleunigung beträgt typischerweise 5 m/s2.
Vibrations-meßwerte
Verwendung	Der Winkelschleifer ist einsetzbar zum Trennen und Schleifen vonvielen Materiali- en, wie z. B. Metall oder Stein. Beachten Sie im Zweifelsfall die Hinweise der Schleifwerkzeughersteller. Dieses Gerätarf nur wie angegeben bestimmungsgemäß verwendet werden.
Netzanschlüß	Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzpannung anschließen. Anschluß ist auch an Steckdosen ohne Schutzkontakt möglich, da eine Schutzisolierung nach DIN 57 740/ VDE 0740 bzw. CEE 20 vorliegt. Die Funkentstörung entspricht der Europanorm EN 55014.
Ein-/Ausschalten	Einschalten: Schiebeschalter nach hinten drü- ken und zum Arretieren im vorderen Bereich nach unter drücken. Ausschalten: Schiebeschalter im hinteren Be- reich nach unten drücken. Der Schalter geeht auto- matisch darüber in die 0-Stellung. Der elektronische Sanftanlauf erhöht die Lebensdauer von Motor und Getriebe, der Einschaltstrom wird um ca. die Hälfte reduziert.
Santhanlauf
DEUTSCH	8 WS 650-115, WS 715-115, WS 715-125, WSE 800-125

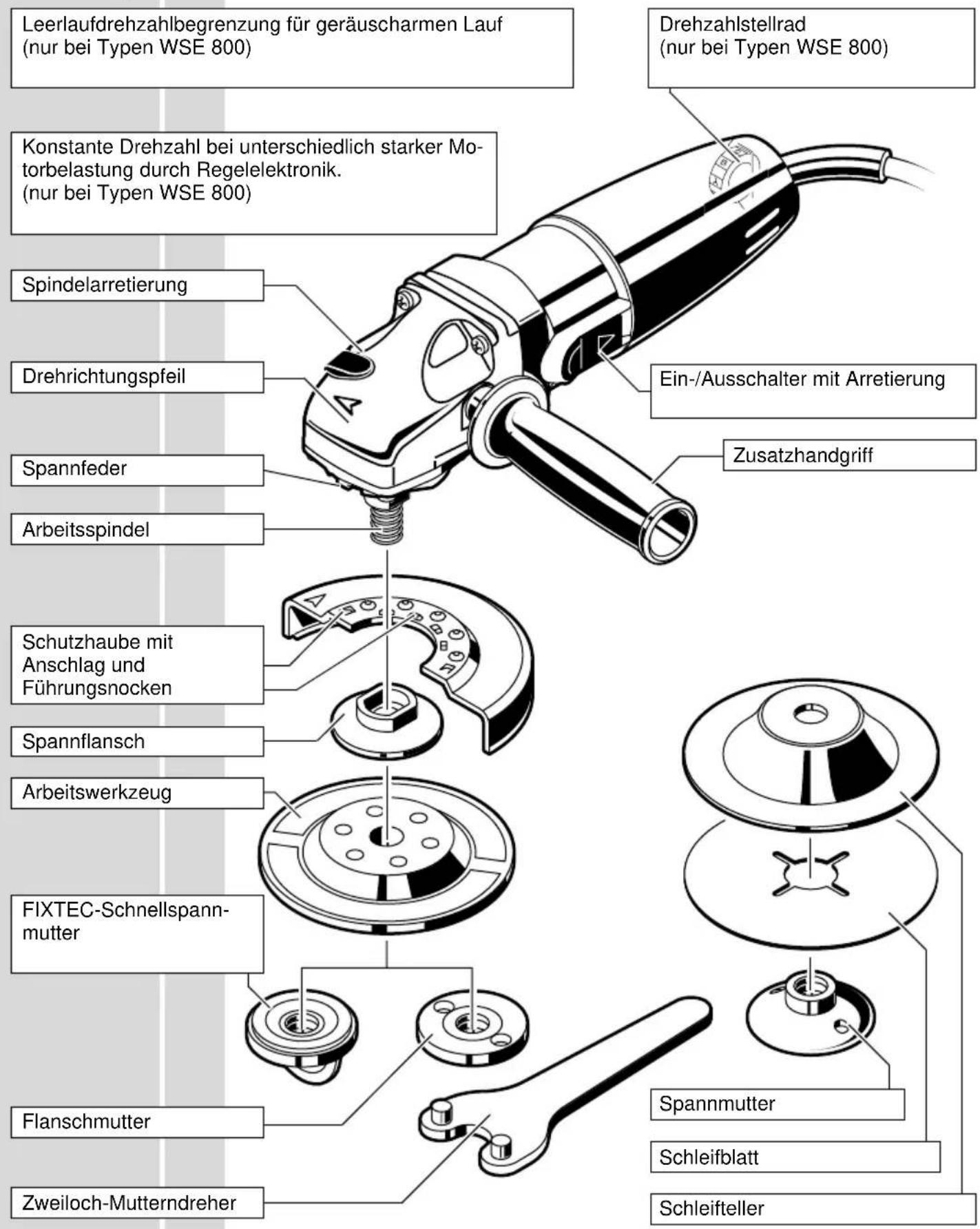

Kurz-beschreibung

Änderungen: Text, Bild und Daten entsprechen dem technischen Stand zur Zeit des Drucktermins. Änderungen im Sinne der Weiterentwicklung unserer Produkte sind vorbehalten.

Elektronik Drehzahl vorwahlen		Die Elektronik regelt die Drehzahl bei steigender Belastung nach. Unter Einwirkung exteimer elektromagnetischer Störungen von außen, konnen im Einzelfall vorübergehende Drehzahlschwankungen auftreten.
		Drehzahlvorwahl mit Stellrad: A=kleinste Drehzahl G=größte Drehzahl
Schutzhaube montieren		Schutzhaube von vorne, wie in der Abbildung ge- zeigt, auf den Spindelhals schieben.
		Schutzhaube drehen, bis die Spannfeder hinter dem Anschlag einrastet. Die Schutzhaube kann im Bereich zwischen den beiden Anschlägen ge- dreht werden. Zum Abnehmer der Schutzhaube Spannfeder mit einem Schraubendreher leicht anheben und Schutzhaube ganz nach vorne drehen. Schutz- haube nach vorne herausziehen.
Arbeitswerk- zeug einsetzen		Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen.
		Arbeitsspindel durch Drücken auf die Spindelarre- tierung feststellen. Spannflansch, Arbeitswerk- zeug und Flanschmutter entsprechend der Abbildung montieren.
FIXTEC-Schnell- spannmutter		Die FIXTEC-Schnellspannmutter nur von Hand anziehen und lösEN. Kein Werkzeug verwenden.
Flanschmutter		Achten Sie daraufuf, daß der Griffbügel der FIXTEC-Schnellspannmutter nur zum An- ziehen/LösEN hochgestellt wird. Flanschmutter mit Zweilochschlüssel öffnen bzw. anziehen.
DEUTSCH	10	WS 650-115, WS 715-115, WS 715-125, WSE 800-125

Arbeitshinweise	Beim Schleifen nicht in das Werkstück hineindrücken, sondern Schleifscheibe möglich über das Werkstück hin und her bewegen.
Schrupp-schleifen	Die Beste Wirkung beim Schruppschleifen wird erreicht, wenn die Schleifscheibe in einem Winkel von mindestens 30° zur Schleifebene angesetzt wird.
Trennschleifen	Zu starke Belastung während des Schleifens schadet dem Winkelschleifer und er-höht den Schleifscheibenverbrauch, die Schleifleistung wird schlechter.
Flächenschleifen	Niemals Trennscheiben zum Schruppschleifen verwenden.Trennscheiben keinem seitlichen Druck aussetzen.
	Bei Trennarbeiten Winkelschleifer in der Schleifebene nicht verkanten. Die Trenn-scheibe muß eine saubere Schnittkante aufweisen.
	Zum Trennen von Stein ist der Führungssschlitten Vorschrift.
	Zum Flächenschleifen Kunststoffschleifteller mit Schleifblatt verwenden.
	Zum Entfernen von Rost oder alten Farbanstrichen eignet sich eine Stahldrahti-bürste (Topfbürste).
Wartung	Gerät und Lüfungsschlitze stets sauber halten.
	Nur AEG-Zubehör und Ersatsteile verwenden. Bauteile, deren Austausch nicht beschreiben wurde, bei einer AEG-Kundendienstelle auswechseln setzen (Broschüre Garantie/Kundendienstadressen beachten).
	Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschi-nen Type und der zehnstelligen Nummer auf dem Leistungsschild bei ihrer Kunden-dienststellte oder direkt bei Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden angefordert werden.
Zubehör	Eine Auswahl von Zubehörfinden Sie auf Seite 2-3. Weiteres Zubehör mit den Be-stellnummern ersehen Sieitte aus unseren Katalogen.
DEUTSCH	WS 650-115, WS 715-115, WS 715-125, WSE 800-125

CE-KONFORMITÄTSERKLÄRUNG

Wir erklaren in alleiniger Verantwortung, daß thesees Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 50 144, EN 55 014, EN 55 014-2, EN 60 555, HD 400 gemäß den Bestimmungen der Richtlinien 73/23/EWG, 89/336/EWG, 89/392/EWG.
