Produkttyp	Elektro-Winkelschleifer
Marke	AEG
Modell	WSL 125 X
Max. Scheibendurchmesser	125 mm
Leerlaufdrehzahl	10.000 U/min
Stromversorgung	230 V~, 50 Hz (einphasiger Wechselstrom)
Doppelte Isolierung	Ja (gemäß DIN 57 740 / VDE 0740 und CEE 20)
Entstörung	Konform mit EN 55014
Schalldruckpegel (LpA)	85 dB(A) (kann im Betrieb 85 dB(A) überschreiten)
Vibration (Beschleunigung)	4 m/s² (für WSL 125 X)
Hauptfunktionen	Schleifen, Schruppen, Trennen, Schleifen mit Zubehör, Bürsten
Zusatzhandgriff	Ja, im Lieferumfang enthalten
Schutz	Verstellbare Schutzhaube, Spindelarretierung
Spindelarretierung	Ja (für Zubehörwechsel)
Schalter	Ein/Aus mit Arretierung für Dauerbetrieb
Wartung	Lüftungsschlitze regelmäßig reinigen; nur Original-AEG-Teile verwenden
Kompatibles Zubehör	Schleifteller, Drahtbürste, Trennfahrer, Diamantscheiben usw.
Sicherheit	Schutzbrille und Handschuhe empfohlen; in feuchten Umgebungen Fehlerstromschutzschalter 30 mA verwenden
Gewicht	ca. 2,5 kg

Häufig gestellte Fragen - WSL 125 X AEG

Wie wechsle ich die Scheibe meines AEG WSL 125 X Winkelschleifers?

Ziehen Sie den Netzstecker. Drücken Sie die Spindelarretierung (Pos. 1 im Schaltbild), um die Spindel zu blockieren. Lösen Sie mit dem Stiftschlüssel die Spannmutter (Pos. 8). Ersetzen Sie die Scheibe und ziehen Sie die Mutter wieder fest an. Stellen Sie sicher, dass die Scheibe frei läuft, bevor Sie das Gerät wieder einschalten.

Welche Scheibentypen kann ich verwenden?

Verwenden Sie Scheiben mit maximal 125 mm Durchmesser, die für eine Drehzahl von 10.000 U/min zugelassen sind. Verwenden Sie niemals Trennscheiben zum Schruppen. Verwenden Sie zum Schleifen den Kunststoff-Schleifteller mit passendem Schleifmittel.

Wie stelle ich die Schutzhaube ein?

Lösen Sie die Klemmschraube (Pos. 2). Drehen Sie die Schutzhaube (Pos. 5) in die gewünschte Position, wobei die Scheibe frei laufen muss. Ziehen Sie die Schraube wieder fest an. Die Schutzhaube muss bei Schleif-, Schrupp- und Trenn arbeiten immer montiert sein.

Welche Spannung wird benötigt?

Das Gerät arbeitet mit einphasigem Wechselstrom 230 V ~ 50 Hz. Überprüfen Sie vor dem Anschluss, ob die Netzspannung mit der auf dem Typenschild übereinstimmt.

Wie verwende ich den Dauerbetrieb?

Schieben Sie den Ein-/Ausschalter (Pos. 10) ohne zu drücken nach vorne, dann drücken Sie auf die Vorderseite, um ihn zu arretieren. Zum Ausschalten drücken Sie die Rückseite des Schalters und lassen ihn los.

Wie hoch sind Lärm- und Vibrationspegel?

Der gemessene Schalldruckpegel beträgt 85 dB(A), kann jedoch im Betrieb 85 dB(A) überschreiten. Tragen Sie einen Gehörschutz. Die Vibrationsbeschleunigung beträgt 4 m/s².

Wie pflege ich meinen Winkelschleifer?

Reinigen Sie die Lüftungsschlitze des Motors regelmäßig mit einem Pinsel oder Druckluft. Verwenden Sie nur Original-AEG-Ersatzteile. Wenden Sie sich für komplexe Reparaturen an einen autorisierten Kundendienst.

Kann ich diesen Winkelschleifer zum Trennen von Stein verwenden?

Ja, aber Sie müssen zwingend den Trennschutz (Zubehör Pos. 15) und eine geeignete Diamantscheibe verwenden. Tragen Sie eine Staubmaske.

Was tun, wenn die Scheibe blockiert?

Lassen Sie sofort den Schalter los. Ziehen Sie den Netzstecker. Überprüfen Sie, ob die Scheibe beschädigt oder blockiert ist. Wenden Sie keine übermäßige Kraft an, um die Scheibe zu lösen.

Ist der Winkelschleifer doppelt isoliert?

Ja, er ist doppelt isoliert gemäß DIN 57 740 / VDE 0740 und CEE 20, was einen Anschluss an eine Schutzkontaktsteckdose ohne Erdung ermöglicht.

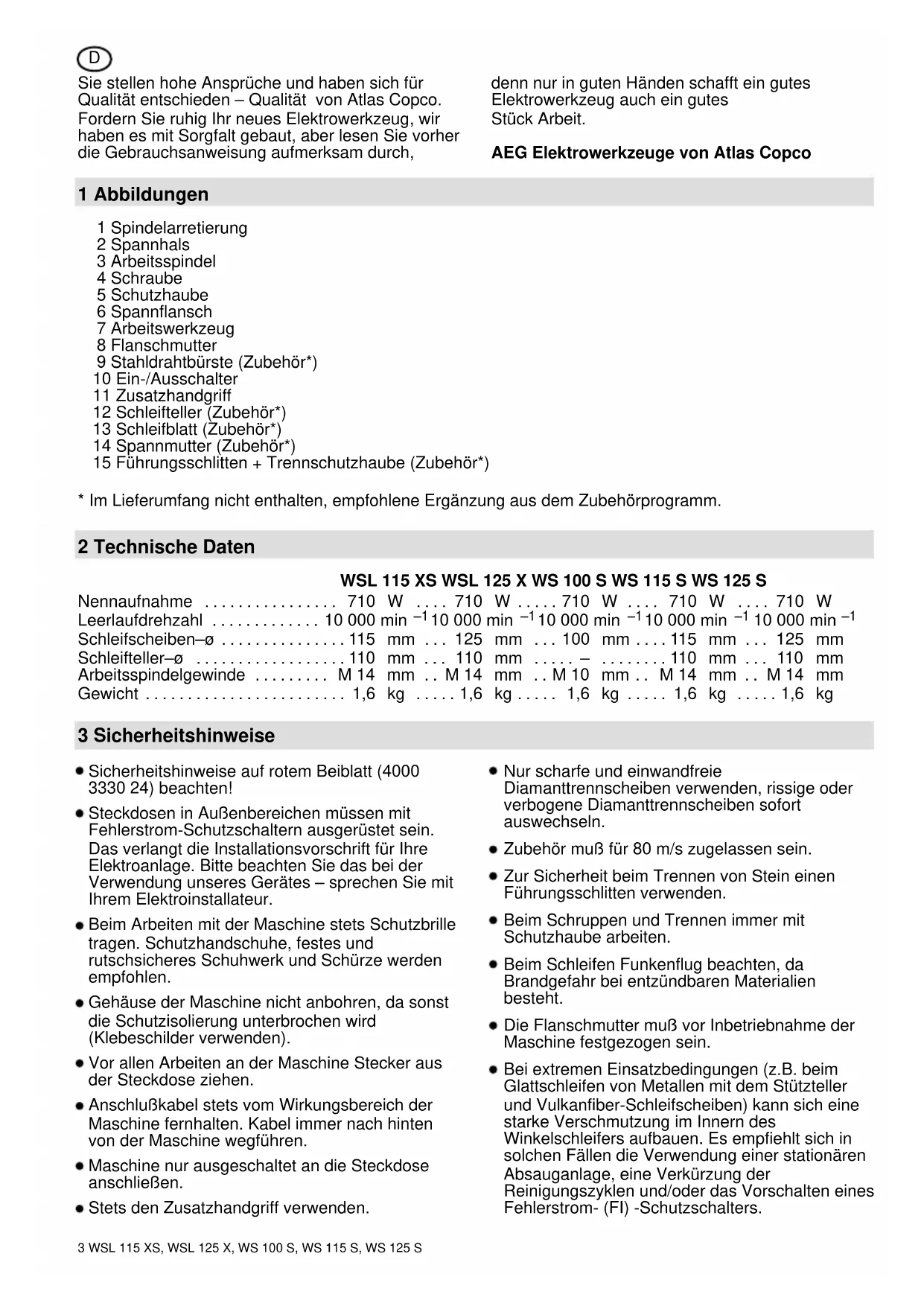

BEDIENUNGSANLEITUNG WSL 125 X AEG

D Gebrauchsanleitung Bitte lesen und aufbewahren.

Sie stellen hohe Ansprüche und haben sich für Qualität entschieden – Qualität von Atlas Copco. Fordern Sie ruhig Ihr neues Elektrowerkzeug, wir haben es mit Sorgfalt gebaut, aber lesen Sie vorher die Gebrauchsanweisung aufmerksam durch,

denn nur in guten Händen schafft ein gutes Elektrowerkzeug auch ein gutes Stück Arbeit.

AEG Elektrowerkzeuge von Atlas Copco

1 Abbildungen

1 Spindelarretierung
2 Spannhals
3 Arbeitsspindel
4 Schraube
5 Schutzhaube
6 Spannflansch
7 Arbeitswerkzeug
8 Flanschmutter
9 Stahldrahtbürste (Zubehör*)
10 Ein-/Ausschalter
11 Zusatzhandgriff
12 Schleifteller (Zubehör*)
13 Schleifblatt (Zubehör*)
14 Spannmutter (Zubehör*)
15 Führungsschlitten + Trennschutzhaube (Zubehör*)

* Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehörprogramm.

2 Technische Daten

3 Sicherheitshinweise

• Sicherheitshinweise auf rotem Beiblatt (4000 3330 24) beachten!
• Steckdosen in Außenbereichen müssen mit Fehlerstrom-Schutzschaltern ausgerüstet sein. Das verlangt die Installationsvorschrift für Ihre Elektroanlage. Bitte beachten Sie das bei der Verwendung unseres Gerätes – sprechen Sie mit Ihrem Elektroinstallateur.
• Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Schutzhandschuhe, festes und rutschsicheres Schuhwerk und Schürze werden empfohlen.
• Gehäuse der Maschine nicht anbohren, da sonst die Schutzisolierung unterbrochen wird (Klebeschilder verwenden).
• Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen.
• Anschlußkabel stets vom Wirkungsbereich der Maschine fernhalten. Kabel immer nach hinten von der Maschine wegführen.
• Maschine nur ausgeschaltet an die Steckdose anschließen.

• Stets den Zusatzhandgriff verwenden.

• Nur scharfe und einwandfreie Diamanttrennscheiben verwenden, rissige oder verbogene Diamanttrennscheiben sofort auswechseln.

• Zubehör muß für 80 m/s zugelassen sein.
• Zur Sicherheit beim Trennen von Stein einen Führungsschlitten verwenden.
• Beim Schruppen und Trennen immer mit Schutzhaube arbeiten.
• Beim Schleifen Funkenflug beachten, da Brandgefahr bei entzündbaren Materialien besteht.
• Die Flanschmutter muß vor Inbetriebnahme der Maschine festgezogen sein.

• Bei extremen Einsatzbedingungen (z.B. beim Glattschleifen von Metallen mit dem Stützteller und Vulkanfiber-Schleifscheiben) kann sich eine starke Verschmutzung im Innern des Winkelschleifers aufbauen. Es empfiehlt sich in solchen Fällen die Verwendung einer stationären Absauganlage, eine Verkürzung der Reinigungszyklen und/oder das Vorschalten eines Fehlerstrom- (FI) -Schutzschalters.

• Der A-bewertete Schalldruckpegel des Gerätes beträgt typischerweise 85 dB (A). Der Geräuschpegel beim Arbeiten kann 85 dB (A) überschreiten. Gehörschutz tragen!

• Die bewertete Beschleunigung beträgt typischerweise: 3 m/s ^2 (WSL 115 XS, WS 100 S, WS 115 S) 4 m/s ^2 (WSL 125 X, WS 125 S)
• Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet werden.

4 Vor Inbetriebnahme

Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen.

4.1 Montage der Schutzhaube

Schutzhaube (LEERER MERKER) auf den Spannhals (LEERER MERKER) der Maschine stecken und Schraube (LEERER MERKER) festziehen.

Die Stellung der Schutzhaube kann den Arbeitserfordernissen angepaßt werden; dabei darauf achten, daß sich die Schleifscheibe frei drehen kann.

4.2 Montage der Schleifscheibe

Arbeitsspindel (LEERER MERKER) durch Drücken auf die Spindelarretierung (LEERER MERKER) feststellen.

Achtung! Spindelarretierung nur bei stillstehender Arbeitsspindel betätigen!

Spannflasch (LEERER MERKER), Schleifscheibe (LEERER MERKER) und Flaschmutter (LEERER MERKER) entsprechend der Abbildung montieren und Flanschmutter mit Zweilochmutterndreher festziehen.

Bei Schleifscheiben bis ca. 5,5 mm Dicke die Flaschmutter mit der Planseite zur Arbeitsspindel verschrauben.

4.3 Netzanschluß

Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzspannung anschließen. Anschluß ist auch an Steckdosen ohne Schutzkontakt möglich, da eine Schutzisolierung nach DIN 57 740/ VDE 0740 bzw. CEE 20 vorliegt. Die Funkentstörung entspricht der Europanorm EN 55014.

5 Ein-/Ausschalten

Momentschaltung

Einschalten: Ein-/Ausschalter (LEERER MERKER) ohne Druck nach vorne schieben.

Ausschalten: Ein-/Ausschalter loslassen.

Dauerschaltung

Einschalten: Ein-/Ausschalter (LEERER MERKER) ohne Druck nach vorne schieben, dann vorn drücken. Ein-/Ausschalter ist arretiert.

Ausschalten: Ein-/Ausschalter hinten drücken und loslassen.

6 Handhabung

Schleifen

Beim Schleifen nicht in das Werkstück hineindrücken, sondern Schleifscheibe gleichmäßig über das Werkstück hin- und herbewegen.

Schruppschleifen

Die beste Wirkung beim Schruppschleifen wird erreicht, wenn die Schleifscheibe in einem Winkel von mindestens 30° zur Schleifebene angesetzt wird.

Zu starke Belastung während des Schleifens schadet dem Winkelschleifer und erhöht den Schleifscheibenverbrauch, die Schleifleistung wird schlechter.

Niemals Trennscheiben zum Schruppschleifen verwenden.

Trennschleifen

Bei Trennarbeiten Winkelschleifer in der Schleifebene nicht verkanten. Die Trennscheibe muß eine saubere Schnittkante aufweisen.

Beim Trennen von Stein ist der Führungsschlitten (LEERER MERKER) Vorschrift!

Zum Flächenschleifen Kunststoffschleifteller mit Schleifblatt verwenden.

Zum Entfernen alter Farbanstriche oder zum Entrosten eignet sich eine Stahldrahtbürste (LEERER MERKER).

7 Zubehör

Das Zubehör mit Bestellnummern ersehen Sie bitte aus unseren Katalogen.

8 Wartung

Stets die Lüftungsschlitze der Maschine sauber halten.

Nur AEG Zubehör und Ersatzteile verwenden. Bauteile, deren Austausch nicht beschrieben wurde, bei einer AEG Kundendienststelle auswechseln lassen (Broschüre Garantie/Kundendienstadressen beachten).

Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen Type und der zehnstelligen Nummer auf dem Leistungsschild bei Ihrer Kundendienststelle oder direkt bei Atlas Copco Elektrowerkzeuge GmbH, Postfach 320, D-71361 Winnenden angefordert werden.

Änderungen: Text, Bild und Daten entsprechen dem technischen Stand zur Zeit des Drucktermins. Änderungen im Sinne der Weiterentwicklung unserer Produkte sind vorbehalten.
