Produkttyp	Winkelschleifer
Marke	AEG
Modell	WSE 700115
Leistungsaufnahme	710 W
Leerlaufdrehzahl (max.)	10000 min⁻¹
Max. Scheibendurchmesser	115 mm
Spindelgewinde	M14
Gewicht	1,6 kg
Elektronische Drehzahlregelung	Ja (Einstellrad von A bis G)
Sanftanlauf	Ja
Drehzahlbegrenzung	Ja
Doppelisolierung	Ja
Stromversorgung	Einphasen-Wechselstrom
Geräuschpegel (Druck)	85 dB(A)
Geräuschpegel (Leistung)	98 dB(A)
Vibration (Beschleunigung)	5 m/s²
Funktionen	Schruppen, Trennen, Schleifen, Abbeizen, Polieren
Geeignete Materialien	Metall, Stein, Holz, Kunststoff
Mitgeliefertes Zubehör	Schutzhaube, Zusatzhandgriff, Stiftschlüssel, Flansch, Mutter
Wartung	Kühlluftschlitze regelmäßig reinigen; AEG-Zubehör verwenden
Reparierbarkeit	AEG-Ersatzteile; Kundendienst; Explosionszeichnung auf Anfrage
Sicherheit	Schutzbrille, Gehörschutz, Handschuhe, rutschfeste Schuhe tragen; vor Wartung Netzstecker ziehen

Häufig gestellte Fragen - WSE 700115 AEG

Wie stelle ich die Drehzahl am Modell WSE 700115 ein?

Die Drehzahl wird mit dem Einstellrad von Position A (niedrige Drehzahl) bis G (hohe Drehzahl) eingestellt. Drehen Sie das Rad je nach Material und gewünschter Anwendung.

Welche Scheibentypen kann ich mit diesem Winkelschleifer verwenden?

Verwenden Sie Scheiben mit einem maximalen Durchmesser von 115 mm und einer Bohrung, die zum M14-Gewinde passt. Verwenden Sie niemals beschädigte Scheiben oder solche, deren zulässige Drehzahl unter der Leerlaufdrehzahl der Maschine liegt.

Wie wechsle ich die Schleifscheibe?

Trennen Sie zuerst die Maschine vom Netz. Blockieren Sie die Spindel mit dem Spindelarretierknopf, lösen Sie dann die Flanschmutter mit dem Stiftschlüssel. Wechseln Sie die Scheibe und ziehen Sie die Mutter fest.

Verfügt der Winkelschleifer über einen Sanftanlauf?

Ja, das Modell WSE 700115 ist mit einem Sanftanlauf ausgestattet, der den Anlaufstrom reduziert und die Lebensdauer von Motor und Getriebe verlängert.

Welche grundlegenden Sicherheitsvorkehrungen sind zu beachten?

Tragen Sie stets eine Schutzbrille und einen Gehörschutz. Verwenden Sie den Zusatzhandgriff. Entfernen Sie niemals die Schutzhaube. Trennen Sie die Maschine vor Einstellungen oder Wartungsarbeiten vom Netz.

Wie warte ich den Winkelschleifer?

Reinigen Sie die Kühlluftschlitze regelmäßig mit einem Pinsel oder einem trockenen Tuch. Verwenden Sie nur AEG-Ersatzteile und Zubehör. Wenden Sie sich für nicht beschriebene Reparaturen an einen AEG-Kundendienst.

Kann ich den Winkelschleifer zum Trennen von Stein verwenden?

Ja, aber für Trennarbeiten an Stein ist die Verwendung eines Führungswagens obligatorisch. Beachten Sie die Anweisungen des Herstellers.

Was bedeuten die Buchstaben A bis G auf dem Einstellrad?

Die Buchstaben geben Drehzahlbereiche an: A entspricht der niedrigsten Drehzahl (ideal zum Polieren oder Schleifen von Kunststoffen), G der höchsten Drehzahl (zum Schruppen von Stahl oder Trennen). Passen Sie die Drehzahl an das Material und das Werkzeug an.

Wie erkenne ich, ob die Scheibe korrekt montiert ist?

Führen Sie nach der Montage einen mindestens 30-sekündigen Leerlauftest durch. Wenn die Scheibe mit ungewöhnlichen Vibrationen oder Unwucht läuft, stoppen Sie sofort und überprüfen Sie die Montage.

Wo finde ich die Explosionszeichnung der Maschine?

Die Explosionszeichnung kann bei Ihrer AEG-Kundendienststation oder direkt bei der Atlas Copco Electric Tools GmbH angefordert werden, unter Angabe des Maschinentyps und der zehnstelligen Nummer auf dem Typenschild.

BEDIENUNGSANLEITUNG WSE 700115 AEG

Bitte lesen und aufbewahren

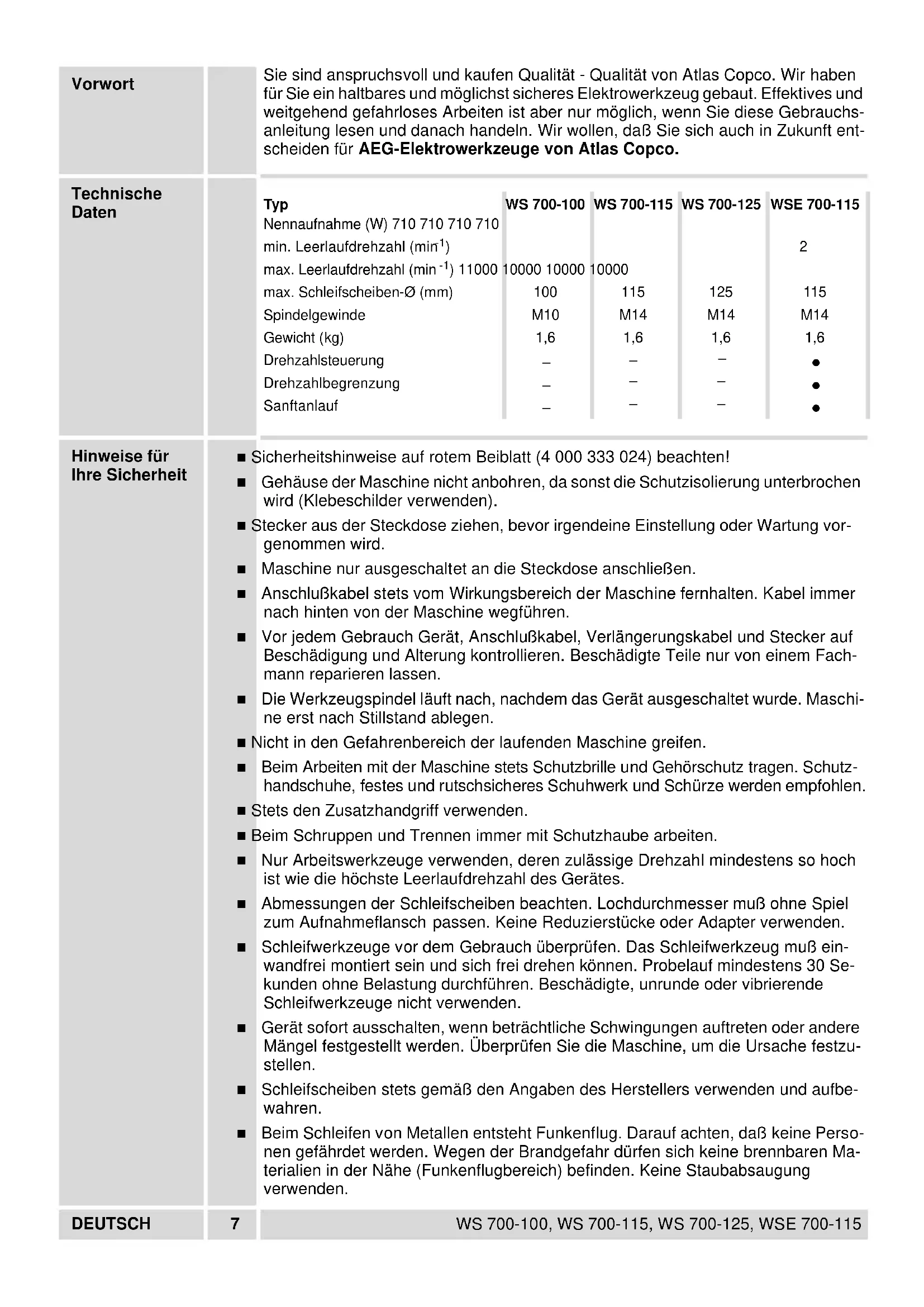

Vorwort	Sie sind anspruchsvoll und kaufen Qualität - Qualität von Atlas Copco. Wir haben für Sie ein haltbares und möglichst sicheres Elektrowerkzeug gebaut. Effektives undweitgehend gefährloses Arbeiten ist aber nur möglich, wenn Sie diese Gebrauchs-anleitunglesen und danach handeln. Wir wollen, daß Sie sich auch in Zukunft entscheiden für AEG-Elektrowerkzeuge von Atlas Copco.
Technische Daten	Typ	WS 700-100	WS 700-115	WS 700-125	WSE 700-115
	Nennaufnahme (W) 710 710 710 710min. Leerlaufdrehzahl (mir1)				2
	max. Leerlaufdrehzahl (mir-1) 11000	10000 10000	10000
	max. Schleifscheiben-Ø (mm)	100	115	125	115
	Spindelgewinde	M10	M14	M14	M14
	Gewicht (kg)	1,6	1,6	1,6	1,6
	Drehzahlsteuerung	-	-	-	●
	Drehzahlbegrenzung	-	-	-	●
	Santhanlauf	-	-	-	●
Hinweise für ihre Sicherheit	■ Sicherheitshinweise auf rotem Beiblatt (4 000 333 024) beachten!
	■ Gehäuse der Maschine nicht anbohren, da sonst die Schutzisolierung unterbrochen wird (Klebescholder verwenden).
	■ Stecker aus der Steckdoseziehen, bevör irgendeine Einstellung oder Wartung vor-genommen wird.
	■ Maschine nur ausgeschaltet an die Steckdose anschließen.
	■ Anschlußkabel stets vom Wirkungsbereich der Maschine fernhalten. Kabel immer nach hinten von der Maschine wegführten.
	■ Vor jedem Gebrauch Gerät, Anschlußkabel, Verlängerungskabel und Stecker auf Beschädigung und Alterung kontrollieren. Beschädigte Teile nur von einem Fach-mann reparieren lessen.
	■ Die Werkzeugspindel lauft nach, nachdem das Gerät ausgeschiedt wurde. Maschi-ne erst nach Stillstand ablegen.
	■ Nicht in den Gefahrenbereich der laufenden Maschine greifen.
	■ Beim Arbeiten mit der Maschine stets Schutzbrille und Gehörschutz tragen. Schutz-handschuhe, festes und rutschischeres Schuhwerk und Schürze werden empfohlen.
	■ Stets den Zusammenhangriff verwenden.
	■ Beim Schruppen und Trennen immer mit Schutzhaube arbeiten.
	■ Nur Arbeitswerkzeuge verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Gerätes.
	■ Abmessungen der Schleifscheiben beachten. Lochdurchmesser muß ohne Spiel zum Aufnahmeflansch passen. Keine Reduzierstücke oder Adapter verwenden.
	■ Schleifwerkzeuge vor dem Gebrauch überprüften. Das Schleifwerkzeug muß ein-wandfrei montiert sein und sich frei drehen können. Probelauf mindestens 30 Sekunden ohne Belastung durchführung. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden.
	■ Gerät sofort ausschalten, wenn betrachtliche Schwingungen auftreten oder andere Mängel festgestellt werden. Überprüften Sie die Maschine, um die Ursache festzustellen.
	■ Schleifscheiben stets gemäß den Angaben des Herstellers verwenden und aufbewahren.
	■ Beim Schleifen von Metallen entstehen Funkenflug. Darauf achtEN, daß keine Personen gefährdet werden. Wegen der Brandgebung dürfen sich keine brennbaren Materialien in der Höhe (Funkenflugbereich) befinden. Keine Staubabsaugung verwenden.

Geräusch-meßwerte	■ Gerät immer so halten, daß Funken oder Schleifstaub vom Körper wegliegen. ■ Staub, der bei der Bearbeitung von Gestein mit kristalliner Kieselsäure entstehen, ist gesundheitsschädlich. Asbesthaltiges Materialarf nicht bearbeitet werden. Beachten Sie die Unfallverhütungsvorschriften VBG 119 der Berufsgenosellschaft. ■ Niemals Trennscheiben zum Schruppschleifen verwenden.Trennscheiben keinem seitlichen Druck aussetzen. ■ Zum Trennen von Stein ist der Führungsschlitten Vorschrift. ■ Die Flanschmutter muß vor Inbetriebnahme der Maschine angezogen sein. ■ Das zu bearbeitende Werkstück muß festgespannt werden, sofern es nicht durch sein Eigengewicht hält. Niemals Werkstück mit der Hand gegen die Scheibe führen. ■ Bei extremen Einsatzbedingungen (z. B. beim Glattschleifen von Metalten mit dem Stützteller und Vulkanfieber-Schleifscheiben) kann sich eine starke Verschmutzung im Inneren des Winkelschleifers aufbauen. Es empfeht sich in solchen Fälle eine Verkürzung der Reinigungszyklen und/oder das Vorschalten eines Fehlerstrom-(FI-)Schutzschalters. Vibrations-meßwerte	Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel = 85 dB (A). Schalleistungspegel = 98 dB (A). Gehörschutz tragen! Die bewertete Beschleunigung beträgt typischerweise 5 m/s2.
Verwendung	Der Winkelschleifer ist einsetzbar zum Trennen und Schleifen vonvielen Materialien, wie z. B. Metall oder Stein. Beachten Sie im Zweifelsfall die Hinweise der Schleifwerkzeughersteller. Dieses Gerätarf nur wie angegeben bestimmungsgemäß verwendet werden.
Netzanschluß	Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzspannung anschließen. Anschluß ist auch an Steckdosen ohne Schutzkontakt möglich, da eine Schutzisolierung nach DIN 57 740/VDE 0740 bzw. CEE 20 vorlegt. Die Funkentstörung entspricht der Europanorm EN 55014.
Sanftanlauf (WSE 700-115)	Der elektronische Sanftanlauf erhöht die Lebensdauer von Motor und Getriebe, der Einschlattern wird um ca. die Hälfte reduziert.
Ein-/Ausschalten	Einschalten: Schiebeschalter nach vorne schieben und zum Arretieren im vorderen Bereich nach unter den drücken. Ausschalten: Schiebeschalter im hinteren Be-reich nach unten drücken. Der Schalter Goes auto-matisch zurück in die 0-Stellung.
DEUTSCH	8 WS 700-100, WS 700-115, WS 700-125, WSE 700-115

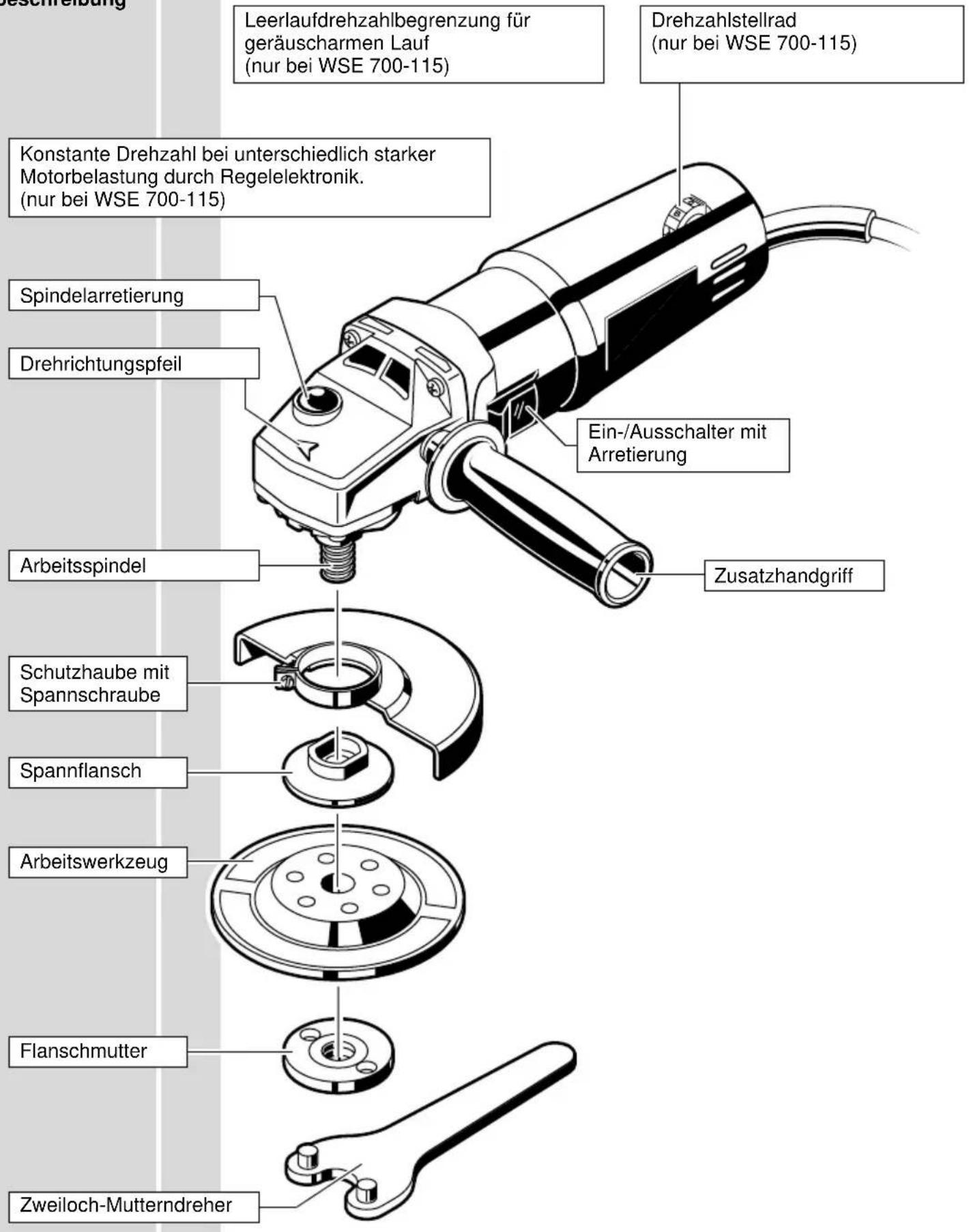

Kurz-beschreibung

Änderungen: Text, Bild und Daten entsprechen dem technischen Stand zur Zeit des Drucktermins. Änderungen im Sinne der Weiterentwicklung unserer Produkte sind vorbehalten.

Elektronik Drehzahl vorwahlen (WSE 700-115)		Die Elektronik regelt die Drehzahl bei steigender Belastung nach. Unter Einwirkung extremer elektromagnetischer Störungen von außen, können im Einzelfall vorübergehende Drehzahlschwankungen auftreten.
		Drehzahlvorwahr mit Stellrad: A=kleinste Drehzahl G=größte Drehzahl
Schutzhaube montieren		Schutzhaube auf Spannhals schieben, falls erfor- derlich dazu die Spannschraube eine Gewinde- gänge lösen. Schutzhaube entsprechend den Anfordernissen ausrichten und Spannschraube festziehen, bis die Schutzhaube fest sitzt. Die Schutzhaubearf sich bei geschlossener Spannschraube nicht mehr verschieben setzen. Darauf achten, daß sich die Schleifscheibe frei drehen{lätß.
Arbeitswerk- zeug einsetzen		Vor allen Arbeiten an der Maschine Stecker aus der Steckdoseziehen. Arbeitsspindel durch Drücken auf die Spindelarre- tierung feststellen. Spannflansch, Arbeitswerk- zeug und Flanschmutter entsprechend der Abbildung montieren. Flanschmutter mit Zweilochschlüssel öffnen bzw. anziehen.
DEUTSCH	10	WS 700-100, WS 700-115, WS 700-125, WSE 700-115

CE-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, daß这点es Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 50 144, EN 55 104, EN 55 014, EN 60 555, HD 400 gemäß den Bestimmungen der Richtlinien 73/23/EWG, 89/336/EWG, 89/392/EWG.
