WSE 700115 - Meuleuse électrique AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuleuse d'angle
Marque	AEG
Modèle	WSE 700115
Puissance absorbée	710 W
Vitesse à vide (max.)	10000 min⁻¹
Diamètre de disque max.	115 mm
Filetage de l'arbre	M14
Poids	1,6 kg
Régulation électronique de vitesse	Oui (molette de A à G)
Démarrage progressif	Oui
Limitation de vitesse	Oui
Double isolation	Oui
Type d'alimentation	Courant alternatif monophasé
Niveau de bruit (pression)	85 dB(A)
Niveau de bruit (puissance)	98 dB(A)
Vibration (accélération)	5 m/s²
Fonctions	Ébarbage, tronçonnage, ponçage, décapage, polissage
Matériaux compatibles	Métal, pierre, bois, plastique
Accessoires inclus	Capot de protection, poignée supplémentaire, clé à ergots, flasque, écrou
Entretien	Nettoyer régulièrement les ouïes de refroidissement ; utiliser des accessoires AEG
Réparabilité	Pièces de rechange AEG ; service après-vente ; vue éclatée sur demande
Sécurité	Porter lunettes, casque antibruit, gants, chaussures antidérapantes ; débrancher avant maintenance

FOIRE AUX QUESTIONS - WSE 700115 AEG

Comment régler la vitesse sur le modèle WSE 700115 ?

La vitesse se règle à l'aide de la molette de présélection, de la position A (vitesse réduite) à G (vitesse élevée). Tournez la molette selon le matériau et l'application souhaités.

Quels types de disques puis-je utiliser avec cette meuleuse ?

Utilisez des disques d'un diamètre maximal de 115 mm, avec un alésage adapté au filetage M14. Ne jamais utiliser de disques endommagés ou dont la vitesse admissible est inférieure à la vitesse à vide de la machine.

Comment changer le disque de meulage ?

Débranchez d'abord la machine. Bloquez l'arbre avec le bouton de blocage, puis desserrez l'écrou du flasque à l'aide de la clé à ergots. Remplacez le disque et serrez l'écrou solidement.

La meuleuse dispose-t-elle d'un démarrage progressif ?

Oui, le modèle WSE 700115 est équipé d'un démarrage progressif qui réduit le courant de démarrage et prolonge la durée de vie du moteur et de l'engrenage.

Quelles sont les précautions de sécurité essentielles ?

Portez toujours des lunettes de protection et un casque antibruit. Utilisez la poignée supplémentaire. Ne retirez jamais le capot de protection. Débranchez la machine avant tout réglage ou maintenance.

Comment entretenir la meuleuse ?

Nettoyez régulièrement les ouïes de refroidissement avec un pinceau ou un chiffon sec. Utilisez uniquement des pièces de rechange et accessoires AEG. Pour les réparations non décrites, adressez-vous à un service après-vente AEG.

Puis utiliser la meuleuse pour tronçonner de la pierre ?

Oui, mais l'utilisation d'un chariot de guidage est obligatoire pour les travaux de tronçonnage de la pierre. Respectez les consignes du fabricant.

Quelle est la signification des lettres A à G sur la molette de vitesse ?

Les lettres indiquent des plages de vitesse : A correspond à la vitesse la plus basse (idéale pour le polissage ou le ponçage de plastiques), G à la vitesse la plus élevée (pour l'ébarbage de l'acier ou le tronçonnage). Adaptez la vitesse au matériau et à l'outil.

Comment savoir si le disque est correctement monté ?

Après montage, effectuez une marche d'essai à vide d'au moins 30 secondes. Si le disque tourne avec des vibrations anormales ou du faux-rond, arrêtez immédiatement et vérifiez le montage.

Où trouver la vue éclatée de la machine ?

La vue éclatée peut être demandée auprès de votre station de service après-vente AEG ou directement chez Atlas Copco Electric Tools GmbH en indiquant le type de machine et le numéro à dix chiffres de la plaque signalétique.

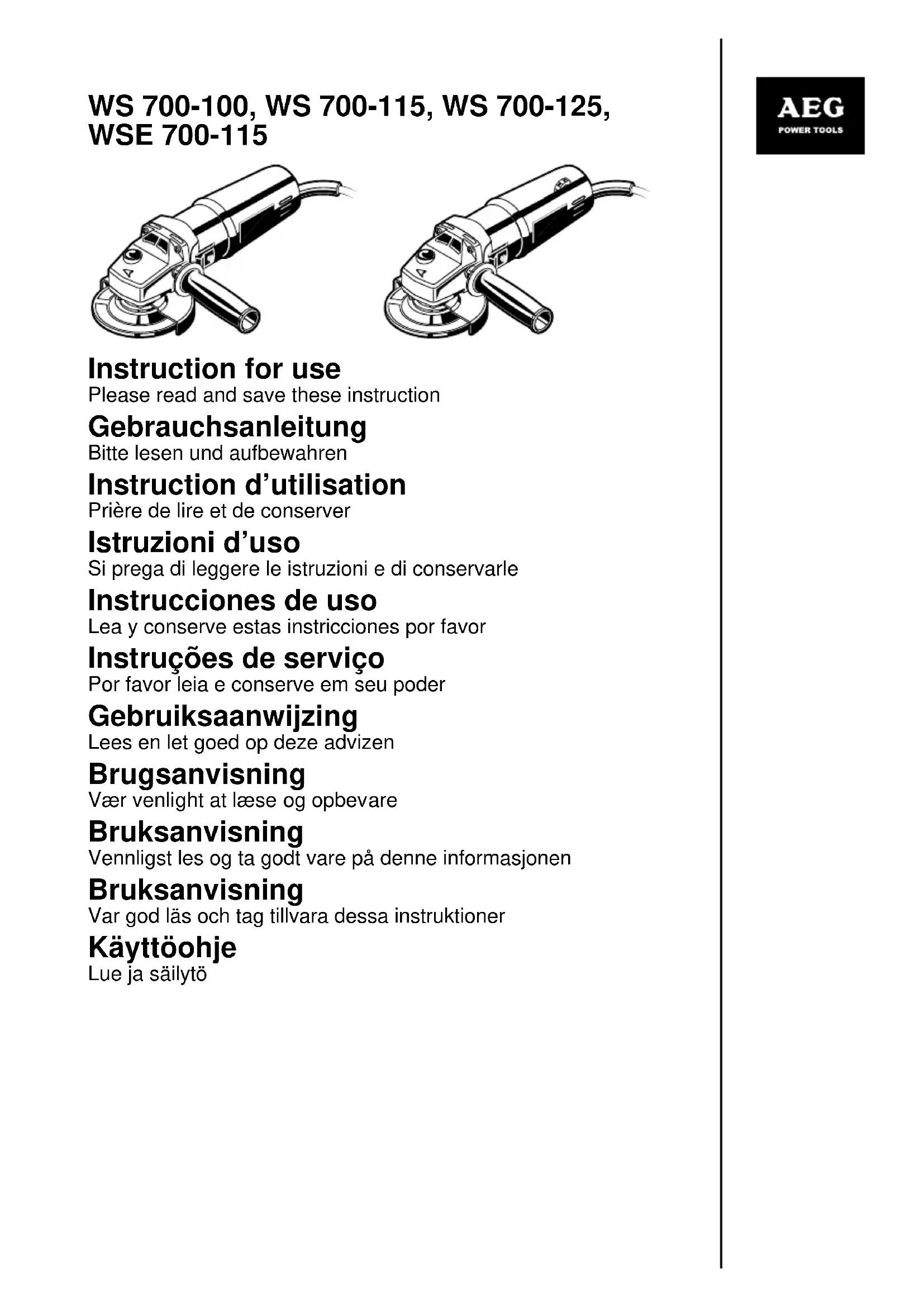

MODE D'EMPLOI WSE 700115 AEG

Instruction d'utilisation

Prière de dire et de conserver

Istruzioni d'uso

Arbeitshinweise	Beim Schleifen nicht in das Werkstück hineindrücken, sondern Schleifscheibe möglich über das Werkstück hin und her bewegen.
Schrupp-schleifen	Die Beste Wirkung beim Schruppschleifen wird erreicht, wenn die Schleifscheibe in einem Winkel von mindestens 30° zur Schleifebene angesetzt wird.
Trennschleifen	Zu starke Belastung während des Schleifens schadet dem Winkelschleifer und er-höht den Schleifscheibenverbrauch, die Schleifleistung wird schlechter.
Flächenschleifen	Niemals Trennscheiben zum Schruppschleifen verwenden.Trennscheiben keinem seitlichen Druck aussetzen.
Richtigige Arbeitsdrehzahl (WSE 700-115)	Bei Trennarbeiten Winkelschleifer in der Schleifebene nicht verkanten. Die Trennscheibe muß eine saubere Schnittkante aufweisen.
	Zum Trennen von Stein ist der Führungssschlitten Vorschrift.
	Zum Flächenschleifen Kunststoffschleifteller mit Schleifblatt verwenden.
	Zum Entfernen von Rost oder alten Farbanstrichen eignet sich eine Stahldrahti-bürste (Topfbürste).
	Die optimale Drehzahl hangt unter anderen von der Härte des zu bearbeitenden Materials sowie von der Qualität und Art des Arbeitswerkzeugs ab:
	Anwendung ElektronikSchleifen von Kunststoffen mit Schleifteller und Schleifblatt A-CSchleifen von Holz und Entfernen von Farbe mit Schleifteller und SchleifblattSchleifen von Metall und Spachtel mit Schleifteller und Schleifblatt C-FEntrosten von Metall mit Stahldrahti-bürste D-FSchruppen von Stahl, Trennen von Stahl und Stein GPolieren mit Schleifteller und Lammfelthäube A-B	B-D
Wartung	Gerät und Lüfungsschlitze stets sauber halten.Nur AEG-Zubehör und Ersatzteile verwenden. Bauteile, deren Austausch nicht beschreiben wurde, bei einer AEG-Kundendienststelle auswechseln setzen (Broschüre Garantie/Kundendienstadressen beachten).Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen Type und der zehnstelligen Nummer auf dem Leistungsschild bei ihrer Kunden-dienststelle oder direkt bei Atlas Copco Electric Tools GmbH, Postfach 320,D-71361 Winnenden angefordert werden.
Zubehör	Das Zubehör mit Bestellnummern ersehen Sieitte aus unseren Katalogen.
DEUTSCH	WS 700-100, WS 700-115, WS 700-125, WSE 700-115
Introduction	Vous exigez ce qu'il y a deromeur etyou achetez de la qualite - la qualite offerte par Atlas Copco. Youou you estes doted'un outil de qualite durable. Ce n'est qu'en lisant attentivement ces instructions avant d'utiliser l'outil que youassureez un travaill efficace et sans risque. Nous tenons à satisfaire notre clientèle et nous espé-rons que you achetez encore des outils électriques AEG d'Atlas Copco.
Caracteristiques techniques	Type	WS 700-100	WS 700-115	WS 700-125	WSE 700-115
	Puisance absorbée (W) 710 710 710 710				2
	Vitesse à vide min. (min-1)
	Vitesse à vide max. (min-1) 11000 10000 10000 10000
	Diamètre de disque max. (mm)	100	115	125	115
	Filetage de l'arbre	M10	M14	M14	M14
	Poids (kg)	1,6	1,6	1,6	1,6
	Commande de la vitesse	-	-	-	●
	Limitation de vitesse	-	-	-	●
	Démarriage progressif	-	-	-	●
Conseils de sécurité	Respecter les consignes de sécurité du feuillet 4 000 333 024!
	Ne pas percer le carter de la machine; ceci pourrait entraîner une dépréciation de l' isolation de protection (utiliser des autocollants).
	Retirer la fiche de la prise de courant avant d'effectuer un réglage qualconque ou des travaux de maintenance.
	Ne raccorder la machine au réseau que si l'interrupteur est en position arrêt.
	Le cable d'alimentation doit toujours se couver en dehors du champ d'action de la machine. Toujours maintainir le cable d'alimentation à l'arrêt de la machine.
	Toujours retirer la fiche de la prise d'alimentation secteur avant de procédé à des transformations ou travaux de maintenance.
	Après avoir étéint la machine, la broche porte-outil continue à tourner un peu. Ne déposer la machine qu'après arrêt complet.
	Veillez à ne jamais mettre les mains dans la zone de travail, ceci pouvant entraîner des risques de blessures.
	Lors des travaux, toujours porter des lunettes de protection et des casques antibruit! Il est recommendé demettre des gants de protections, des chaussures solides à semelle antidérapante ainsi qu'un tablier.
	Utiliser always la poignée complémentaire.
	Ne jamais travailler sans capot proteeur pour des travaux de tronçonnage et d'ébarbage.
	N'utiliser que des outils dont la vitesse admissible correspond au moins à celle de la vitesse à vide maximale de la machine.
	Observer les dimensions des disques à rectifier. Le diamètre du trou central doit très exactement correspond à celui du moyeu-flasque (pas de jeu). N'utiliser ni rac-cords réducteurs ni adaptateurs.
	Toujours contrôler l'état d'un outil de rectification avant de l'utiliser. L'outil doit être monté de façon irréprochable et pouvoir tournier librement. Effectuer une marche d'essai sans charge pendant au moins 30 secondes. Ne jamais utiliser un outil endommagé, tournant en faux-rond ou générateur de vibration.
	Arrêter la machine tout de suite lorsqu'il y a des vibrations importantes ou que d'autres défauts surgissent. Contrôler la machine afin d'en couver les causes.
	Toujours utiliser et conserver les meules conformément aux indications du produc-teur.
	La rectification des métaux génére des étincelles. Veiller à ce que personne ne soit mis en danger. En raison du risque d'accordie, aucune matière inflammable ou combustible ne doit se couver dans la zone de projection des étincelles. Ne pas utiliser d'aspirateur de poussières.

MESURE de bruit Valeur de vibration mesurée	Toujours maintainir la machine de façon à ce que étincelles et poussières soient hors du portée du corps.La poussière qui se dégage lors de l'usinage des pierres contenant de l'acide silicique cristallin porte atteinte à la santé. Ne jamais travailler des matériaux contenant de l'amiate. Respecter les consignes de sécurité du syndicat professionnel. Respecter les prescriptions relatives à la sécurité du travail et à la prévention d'accents.Ne jamais utiliser de disques à tronçonnier pour exécuter des travaux d'ébarbage. Ne pas exercer de pression latérale sur un disque à tronçonnier.Lé chariot de guidage est obligatoire pour des travaux de tronçonnage de la pierre.L'écrou du flasque doit être serré avant demettre en marche la machine.La pièce à travailler doit être serreré rigidement lorsque son propre poids ne suffit pas à la maintainir. Ne jamais guider à la main la pièce à travailler vers la meule.Dans des conditions d'utilisation extrêmes (par exemple travaux de ponçage du métal avec disque d'appui et meule en fibre vulcanisée), l'intérieur de la meuleuse d'angle peut s'encrasser rapidement. Dans de tels cas, il est recommendé de procéder à un nettoyage plus fréquent et / ou de monter un disjoncteur différentiel.Les mesures réelles (A) des niveaux de bruit de la machine sont:Intensité de bruit = 85 dB (A).Niveau de bruit = 98 dB (A).Toujours porter des casques antibruit protecteurs!L'accelération réelle mesurée est de 5 m/s2.
Utilisation	La meuleuse d'angle peut être utilisée pour des travaux de tronçonnage et de ponçage de nombreux matériaux, comme le métal ou la pierre. En cas de doute, respecter les indications du fabricant de l'outil.Comme déjà indiqué, cette machine n'est conçue que pour une utilisation normale.
Branchement secteur	Nos machines fonctionnent uniquement sur courant alternatif monophasé. S'assurer que la tension du réseau correspond effectivement à celle indiquée sur la plaque signalétique de la machine. Le branchement sur une prise de courant sans mise à terre est possible du fait de la double isolation selon normes DIN 57 740/VDE 0740 et CEE 20. Antiparasitage selon normes européennes EN 55014.
Démarrage progressif (WSE 700-115)	Le démarrage progressif prolonge la durée de vie du moteur et de l'engrenage, le courant de démarrage est réduit environ de moitié.
Marche/arrêt	Mettre en marche: Pousser l'interrupteur à cou-lisse vers l'avant et, pour le bloquer, pousser la partie avant vers le bas.Arrêt: Pousser la partie arrêté vers le bas. L'in-terrupteur se met automatiquement en position 0.
FRANÇAIS	13 WS 700-100, WS 700-115, WS 700-125, WSE 700-115

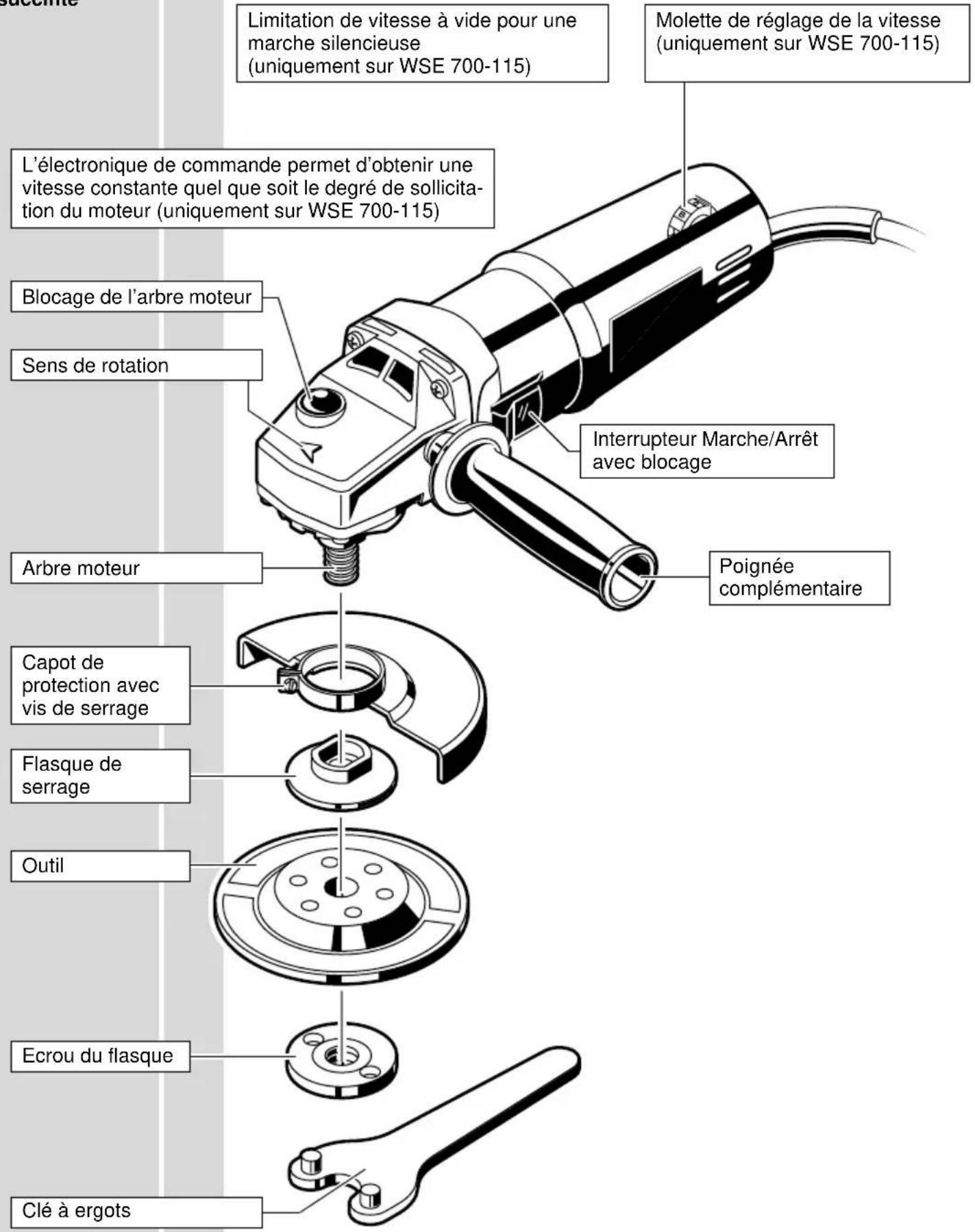

Description succinte

Modifications: Les textes, les illustrations et les données techniques correspondant à la situation au moment de l'impression. Toutes modifications techniques sont réservées dans le cadre du développement technique permanent.

ElectroniquePrésélection de la vitesse (WSE 700-115)		L'électronique règle la vitesse de rotation conformément au dégré de sollicitation. En cas d'extrémes perturbations electromagnétiques extérieures, il peut y avoir, dans des cas isolés, des variations temporaires de la vitesse de rotation. Présélection de la vitesse par molette: A = V itesse réduite G = V itesse évée
Montage du capot protecteur	A	Monter le capot de protection sur le col de serra-ge, si nécessaire desserer légèrement la vis de serrage. Orienter le capot de protection suivant les be-soins, puis serrer la vis de serrage jusqu'à ce que le capot de protection soit bien serré. Lorsque la vis de serrage est bien serrée, le capot de protection ne doit plus bouger. Veiller à ce que la meule puisse tournier librement.
Fixation de l'outil	A	Avant tous travaux sur la machine, la débrancher. Bloquer l'arbre moteur en appuyant sur le blocage de l'arbre moteur. Monter le flasque de serrage, l'outil et l'écrou du flasque conformément à la figure. Serrer et lâcher l'écrou du flasque à l'aide d'une clé à ergots.
FRANÇAIS	15	WS 700-100, WS 700-115, WS 700-125, WSE 700-115
Instructions d'utilisation Travaux d'ébarbageTravaux de tronçonnagePonçage des surfacesVitesse de travail appropriée(WSE 700-115)	Lors du travail ne pas exercer une trop grande pression sur l'outil mais guider la meule de façon régulière sur la pièce à travailler.Lors des travaux d'ébarbage, la plus grande efficacité est atteinte lorsque la meule est posée à au moins 30° par rapport au plan de travail.Une sollicitation trop élevé durant le travail nuit à la machine et provoque une usure plus rapide des disques. La performance s'en trouve réduite.Ne jamais utiliser de disques à tronçonnier pour exécuter des travaux d'ébarbage. Ne pas exercer de pression latérale sur un disque à tronçonnier.Lors des travaux de tronçonnage, ne pas tener l'outil de biais par rapport au plan de travail. La meule de tronçonnage doit désenter une arête de coupe irréprochable.Le chariot de guidage est obligatoire pour des travaux de tronçonnage de la pierre.Pour le ponçage des surfaces utiliser un plateau de ponçage en matière plastique avec disque abrasif UTILiser une Brosse métallique pour éliminer la rouille ou de vieilles couches de peinture.La vitesse de rotation dépend en outre de la durée du matériel à travailler ainsi que de la qualité de l'abrasif:Utilisation ElectroniquePonçage des plastiques avec plateau de ponçage et feuille abrasivePonçage de bois et décapage de peinture avec plateau de ponçage et feuille abrasiveMeulage des métaux et des mastics avec plateau de ponçage et abrasiveDérouillage de pièces métalliques avec Brosse métalliqueEbarbage d'accier, Tronçonnage pierre et acierPolissage avec plateau et peau de mouton A-B	A-CB-DCC-FD-G
Entretien		La machine et ses ouïes de refroidissement doivent toujours restorer propres.N'utiliser que des pièces et accessoires AEG. Pour des pièces dont l'échange n'est pas décrit, s'adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente).Si besoin est, une vue éclatée de l'appareil peut être fournie. S'adresser, en indi-quant bien le type de la machine et le nombre à dix chiffres figurant sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Atlas Copco Electric Tools GmbH, B.P. 320, D-71361 Winnenden.
Accessoire		Consulter nos catalogues qui vous renseignent sur notre programme d'accessoires avec leur référence.
FRANÇAIS	16	WS 700-100, WS 700-115, WS 700-125, WSE 700-115

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés: EN 50 144, EN 55 104, EN 55 014, EN 60 555, HD 400 conformément aux termes des règlements 73/23/CEE, 89/336/CEE, 89/392/CEE.
