Produkttype	Vinkelsliber
Mærke	AEG
Model	WSE 700115
Optaget effekt	710 W
Tomgangshastighed (maks.)	10000 min⁻¹
Maks. skivediameter	115 mm
Akselgevind	M14
Vægt	1,6 kg
Elektronisk hastighedsregulering	Ja (drejeknap fra A til G)
Blødstart	Ja
Hastighedsbegrænsning	Ja
Dobbelt isolering	Ja
Strømforsyning	Enfaset vekselstrøm
Støjniveau (tryk)	85 dB(A)
Støjniveau (effekt)	98 dB(A)
Vibration (acceleration)	5 m/s²
Funktioner	Afgratning, skæring, slibning, afslibning, polering
Kompatible materialer	Metal, sten, træ, plastik
Medfølgende tilbehør	Beskyttelseskappe, ekstra håndtag, spændnøgle, flange, møtrik
Vedligeholdelse	Rengør jævnligt kølesprækker; brug AEG-tilbehør
Reparerbarhed	AEG-reservedele; eftersalgsservice; sprængt tegning efter anmodning
Sikkerhed	Brug briller, høreværn, handsker, skridsikre sko; tag stikket ud før vedligeholdelse

Ofte stillede spørgsmål - WSE 700115 AEG

Hvordan indstilles hastigheden på model WSE 700115?

Hastigheden indstilles med forvalgsdrejeknappen fra position A (lav hastighed) til G (høj hastighed). Drej knappen i henhold til materialet og den ønskede anvendelse.

Hvilke typer skiver kan jeg bruge med denne sliber?

Brug skiver med en maksimal diameter på 115 mm, med et indvendigt hul, der passer til M14-gevind. Brug aldrig beskadigede skiver eller skiver, hvis tilladte hastighed er lavere end maskinens tomgangshastighed.

Hvordan skifter jeg slibeskiven?

Tag først maskinens stik ud. Lås akslen med låseknappen, og løsn derefter flangemøtrikken med spændnøglen. Udskift skiven, og spænd møtrikken godt til.

Har sliberen blødstart?

Ja, model WSE 700115 er udstyret med blødstart, som reducerer startstrømmen og forlænger motorens og gearets levetid.

Hvad er de vigtigste sikkerhedsforanstaltninger?

Brug altid beskyttelsesbriller og høreværn. Brug det ekstra håndtag. Fjern aldrig beskyttelseskappen. Tag stikket ud af maskinen før indstilling eller vedligeholdelse.

Hvordan vedligeholder jeg sliberen?

Rengør jævnligt kølesprækkerne med en børste eller en tør klud. Brug kun AEG-reservedele og -tilbehør. For reparationer, der ikke er beskrevet, kontakt venligst AEGs eftersalgsservice.

Kan jeg bruge sliberen til at skære i sten?

Ja, men brug af en styrevogn er obligatorisk ved skæring af sten. Følg producentens anvisninger.

Hvad betyder bogstaverne A til G på hastighedsdrejeknappen?

Bogstaverne angiver hastighedsområder: A svarer til den laveste hastighed (ideel til polering eller slibning af plastik), G til den højeste hastighed (til afgratning af stål eller skæring). Tilpas hastigheden til materialet og værktøjet.

Hvordan ved jeg, om skiven er korrekt monteret?

Efter montering skal du udføre en tomgangskørsel i mindst 30 sekunder. Hvis skiven roterer med unormal vibration eller slag, skal du straks stoppe og kontrollere monteringen.

Hvor finder jeg maskinens sprængte tegning?

Den sprængte tegning kan rekvireres hos din AEG-serviceværksted eller direkte hos Atlas Copco Electric Tools GmbH med angivelse af maskintype og det 10-cifrede nummer på typeskiltet.

BRUGSANVISNING WSE 700115 AEG

Vær venlight at Iæse og opbevare

Bruksanvisning

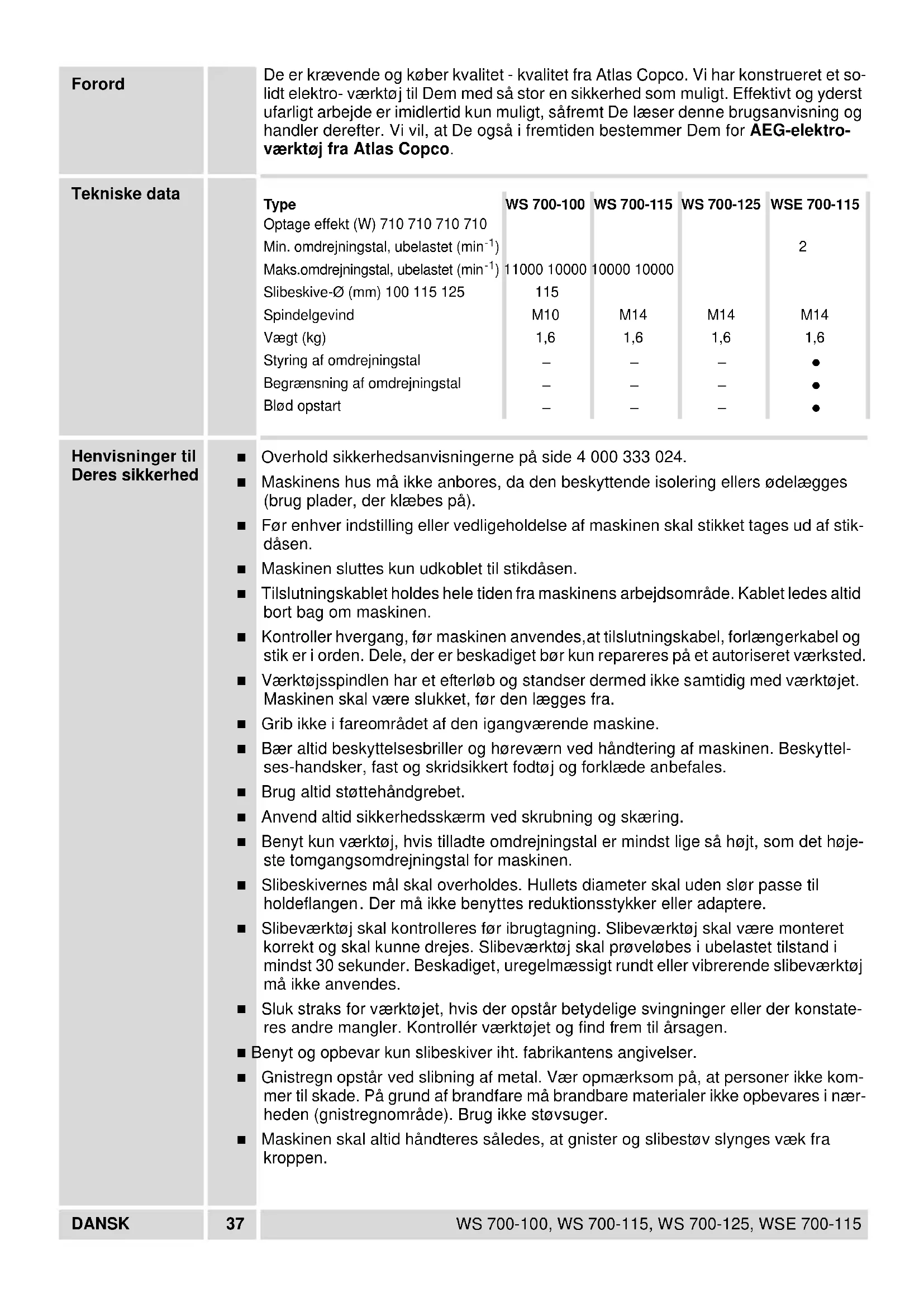

Forord	De er krævende og køber kvalitet - kvalitet fra Atlas Copco. Vi har konstrueret et so-lidt elektrö- værktøj til Dem med=sa stor en sikkerhed som muligt. Effektiv og yderst ufarigt arbejde er imidlertid kun muligt, sāfremt De læser这部分 brugsanvising og handler derefter. Vi vil, at De øgså i fremtiden bestemmer Dem for AEG-elektrö-værktøj fra Atlas Copco.
Tekniske data	Type	WS 700-100	WS 700-115	WS 700-125	WSE 700-115
	Optage effekt (W) 710 710 710 710				2
	Min. omdrejningstal, ubelastet (min-1)	11000 10000	10000 10000
	Maks. omdrejningstal, ubelastet (min-1)
	Slibeskive-Ø (mm) 100 115 125	115
	Spindelgevind	M10	M14	M14	M14
	Vægt (kg)	1,6	1,6	1,6	1,6
	Styring af omdrejningstal	-	-	-	●
	Begrænsning af omdrejningstal	-	-	-	●
	Blød opstart	-	-	-	●
Henvisninger til Deres sikkerhed	Overhold sikkerhedsanvisingerne på side 4 000 333 024.
	Maskinens hus,mà ikke anbores,da den beskyttende isolering ellers ødelægges (brug plader, der klæbes på).
	Før enhver indstilling eller vedligeholdelse af maskinen skal stikket tages ud af stik-dåsen.
	Maskinen sluttes kun udkoblet til stikdåsen.
	Tilslutningskabet holdes hele tiden fra maskinen arbejdssområde. Kabinet ledes altid bort bag om maskinen.
	Kontrller hvergang,for maskinen anvendes,at tilslutningskabel,forlængerkabel og stik er i orden. Dele,der er beskadiget bør kun repareres på et autoriseret værktsted.
	Værktogspindlen har et afterløb og standser dermed ikke samtidig med værktøjet. Maskinen skal,vare slukket,for den lægges fra.
	Grib ikke i fareområdet auf den igangværende maskine.
	Bær altid beskyttesesbriller og horeværn ved handtering af maskinen. Beskyttes-handsker, fast og skridsikkert fodtøj og forklæde anbefales.
	Brug altid stottehandgrebet.
	Anvend altid sikkerhedsskærm ved skrunning og skæring.
	Benyt kun værktøj,his tilladte omdrejningstal er mindist lige,sa,høj, som det hóje-ste tomgangsomdrejningstal for maskinen.
	Slibeskivernes mål skal overholds. Hullets diameter skal.ud slør passie til holdeflangen.Der,må ikke benyttes reduktionsstykkerEller adaptere.
	Slibeværktøj skal kontrolleres foriibrugtagning.Slibeværktøj skalvare monteret korrekt og skal kinne drejes.Slibeværktøj skal prøvelæbes i ubelastet tilstand i mindest 30 sekunder.Beskadiget,uregelmaessigt rundtEller vibrerende siblevækrøj,må ikke andeves.
	Sluk straks for værktøjet,hvis der opstår betydelle swingingnerller der konstate-res Andre mangler. Kontroller værktøjet og find frem til ársagen.
	Benyt og opbevar kun sibeskiver iht. fabrikantens angivelser.
	Gnistregn opstår ved sibing af metal.Vær opmærskom på,at personer ikke kom-mer til skade.På grund af brandfare,må brandbare materialer ikke opbevarres i nær-heden (gnistregnområde). Brug ikke støvsuger.
	Maskinen skal altid handteresalandes,at gnister og sibestøv slyngsesvæk fra kroppen.

Stojmále-värdier Vibrations-málevardier	Stov, der opstär ved bearbeitnning af sten er sundhesfarlicht. Asbestholdigt materiale,mà ikke forarbejdes. I øvritg henvises til Arbejdstilsynets vejledning om arbejde medvinkelslibere - BSR-1 2.10.101. I tvivls-tilfælde kontakt den lokale bedriftssund-hedstjeneste. Skæreskiver,mà aldrig benyttes til skrubslibning. Skæreskiver,mà ikke udssættes fortryk fra sider. Til deling af sten er føringsslaeden foreskrevet. Flangemøtrikken skal spændes inden maskinen tages i brug. Det arbejdsemne, som skal bearbejdes, fastspændes, medmirdre det holdes påplads af arbejdsemnets eigenvægt. Før aldrig emnet mod skiven med händen. Ved ekstrem belastning (f.eks. glatslibning af metaller med gummibagskve ogfiberslberondeller) kan der opstå en stærk tilsmudsnig af vinkelsiberens indredele. I disse tilfælde anbefales hyppig rengøring af maskinen og/eller tilkobling af etspændingsfaldsrelæ foran maskinen. Værktøjets A-vægtede lydtrykniveau er typisk:Lydtrikniveau = 85 dB (A). Lydeffekt niveu = 98 dB (A). Horeværn skal anwendes! Det vægtede accelerations niveau 5 m/s2.
Anvendelse	Vinkelibrierten kan anwendes ved skæring i og silibning af mange materialer, somf.eks. metalller sten. Ved tvivltilfælde respekter produ-centens henvisninger afsliebvektøj. Produktet,mà ikke anwendes på,anden,måde og til andre formål end foreskrevet. Produkt,mà ikke anwendes på,anden,måde og til andre formål end foreskrevet.
Nettilslutting	Tilsluttes kun til enfase-vekselstrøm og kun til den netspænding, som er opgivet mærkepladen. Tilslutting er øgså mulig til stikdåser,uden jordomskifter, da der fore-ligger en beskyttelsesisolering i henhold til hhv. DIN 57 740/VDE 0740 og CEE 20.Radiostøj svarer til den europæiske standard EN 55014.
Bød opstart(WSE 700-115)	Den blode elektroniske igangsætning forlænger levetiden for motor og drev. Tilslut-ningsstrømmen bliver reduceret til ca. det halve.
Tænd/sluk	Start: Skydekontakten trykkes fremad. For at ak-tive kontaktspærren trykkes den forreste del afkontakten ned. Sluk: Skydekontakten trykkes ind. Kontaktenvender automatisk tilbage til 0-stilling.
DANSK	38 WS 700-100, WS 700-115, WS 700-125, WSE 700-115

Anderinger: Tekst, billede og data svarer til den tekniske udvikling pa trykketidspunktet. Der tages forbehold for andringer som fge af videreudvikling af voreprodukter.

Elektronik Forvalg af omdrejningstal (WSE 700-115)		Elektronikken regulerer omdrejningstallet ved stigende belastning. Under påvirkning af ekstreme elektramagnetiske fejl udefra kan der i enkelte tilfælde optraede forbigaende omdrejningstalsvingninger. Forudinstilling af omdrejningstal med indstillingsskrue: A = laveste omdrejningstal G = h øjeste omdrejningstal
Montering af beskyttelsen-skappe		Skub beskyttpsesskærmen på spændehalsen. Løsne eventuelt spændeskruen et par gevindom-dejninger. Indstil beskyttpsesskærmen iht. kravene og fast-spænd spændeskruen, indtil beskyttpsesskær-men sidder fast. Beskyttpsesskærmen på ikke kinne forskydes,那儿 spændskruen er fastspændt. Vær opmær-kom på, at sibeskiven kan dreje frit.
Isætning af arbejdsværktøj		Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Arbejdsspindel blokeres gennem tryk på spindel-låsen. Spændflange, arbejdsværktøj og flange-møtrik monteres i overensstemmelse med illustrationen. Flangemøtrik løsnes med tohulsnøgle resp. spændes.
DANSK	40	WS 700-100, WS 700-115, WS 700-125, WSE 700-115
Arbejs-vejledningSkrubslibningen	Tryk不解 emnet under sibnung, men før slieskiven frem og tilbage over emneti ensartede bevægelter.	Til deling af sten er føringsslæden foreskvet.
FladeRigtigt ar-bejdsomdrej-ningstal(WSE 700-115)	Det beste resultat ved skrubslibningen opnås, nag slieskiven bliver sat på sibfladen i en vinkel af mindt 30°.For stærk belastning under sibnung den skader vinkelsliberen og øger forbruget af sibeskiver. Slibeeffekten bliver ringere.Skaereskiver mæ aldrig benytttes til skrubslibning. Skareskiver mæ ikke udşættes fortryk fra sider.Ved skæring mæ vinkelsliberen ikke køre faste i emnet. Undgå brækkende bevægel-ser. Skarekniven kal foretage et rent snit.Til fängelse anvendes kunststofslibetallerken med fiberslibeblad.Til fjernelse af rust eller gamlemalingsrester, er en kopstålbørste velegnet.Det optime omdrejningstal afhænger bl.a. afHardheden af det materiale, som skalbearbjdes, af arbejsværktøj kvalitet:	B-D
	Anvendelse ElektronikSibnung af kunststof med bagskive og slieskive A-CSibnung af træ og fjernelse af farve med bagskive og slieskiveFjernelse af rust på metal med ståltrådsbørsteSkrubning af stål, gennemskæring af stål og stenPolering med bagskive og lammeuldshætte A-B
Vedligeholdse		Maskine og ventilationsåbninger skal altid holdes rene.Brug kun AEG tilbehør og resededele. Lad dekomponenter, hvis udskiftning ilkeer blevet beskrevet, udskifte hos AEG service (brochure garanti/bemørk kundeserviceadresser).Ved opgivelse af type nr. der er angivet på maskinens effektskilt, kan De rekvirere enreservedelstegning, ved henvendelse til: Atlas Copco Elektroværktøj,Brogrenen 3, DK-2635 Ishøj.
Tilbehør		Tilbehørret med bestillingsnumre fremgår af vore kataloger.

Forord	Du krever og kjøper kvalitet - kvalitet fra Atlas Copco. Vi har utviklet et holdbart og sikkert elektroverktøy. Men et effektiv og farefritt arbeid er kun mulig hvis du leser gjennom davon bruksanvisningen på forhand og holder deg tilppe informasjone ne. Vi ønsker at du øgså i fremtidenkommen tilæ bestemme deg for AEG elektroverktøy fra Atlas Copco.
Tekniske data	Type	WS 700-100	WS 700-115	WS 700-125	WSE 700-115
	Opptatt effekt (W) 710 710 710 710				2
	Min. tomgangsturtall (min1)
	Maks. tomgangsturtall (min-1) 11000 10000 10000
	Maks. slipskivemediameter (mm) 100 115 125 115
	Spindelgjenger	M10	M14	M14	M14
	Vekt (kg)	1,6	1,6	1,6 1,6
	Turtallstyring	-	-	-	●
	Turtallbegrensning	-	-	-	●
	Mykstart	-	-	-	●
Informasjoner for din sikkerhet	■ Ta hensyn til sikkerhetsinformasjonene på det rode arket (4 000 333 024)!
	■ Ikke bor inn i huset på maskinen, ellers oppstår det brudd på isolasjonen (bruks kle-beskit!).
	■ Trekk stopselet ut av stikkontakten, før det utfores noen som helst innstilling eller vedlikehold.
	■ Maskinenmö kun kopies til stikkontakten i utkoplet tilstand.
	■ Koplingsledningenmö alltid holds unna maskinen virkningsområde. Før ledninen alltid bakover bort fra maskinen.
	■ ForhverBrukmö maskinen, kopingsledningen, skjeteledningen og stopselet kontrolleres med hensyn til skader og aldring. Skadede delermö kun repareres av en fagmann.
	■ Verktøyspindelen fortsetter ä,gå fetter at maskinen er slätt av. Legg maskinen forst ned;när den er stanset helt.
	■ Ikke grip inn i fareområdet til maskinen;när den er igang.
	■ Under arbeid med maskinenmö du alltid bruke vernebriller og hørselvern. Det anbefales ábruke vernehansker, faste og sklisikre sko og forkle.
	■ Bruk alltid ekstrahändtaket.
	■ Under skrubbsliping og kappingmö vernetekselet alltid brukes.
	■ Bruk kun arbeidsverktøymed et tillatt turtall som er minst like høyt som maskinen maksimale tomgangsturtall.
	■ Ta hensyn til slipskivenes mål. Hulldiameterenmö passes uten klaring på festeflens. IkkeBruk overgangsstykker erderapte.
	■ Slipeverktøymå kontrolleres forBruk. Slipeverktøyetmö være feilfritt moniert og kunne dreies fritt. La det prøvekjarei minst 30 sekunder under belastning. Skadede, urunde erller vibrerende slipsverktøymå ikke brukes.
	■ Slå maskinen straks av;när det oppstår større svingninger erler det registrieres an-dre feil. Kontroller maskinen, for;a finne ársaken.
	■ Bruk og oppbevar alltid slipskiveri hemhold til produsentens informasjoner.
	■ Under sliping av metallereppstår gnistsprut. Pass på at ingen personer utsettes forfare. På grunn av brannfarenmö det ikke befinne seg brenbare materialer i nær-heten (gnistenes rekkevidde).IkkeBruk støvavsug.
	■ Hold maskinen alltid slik at gnister erller slipspestøv flyr bort fra kroppen.

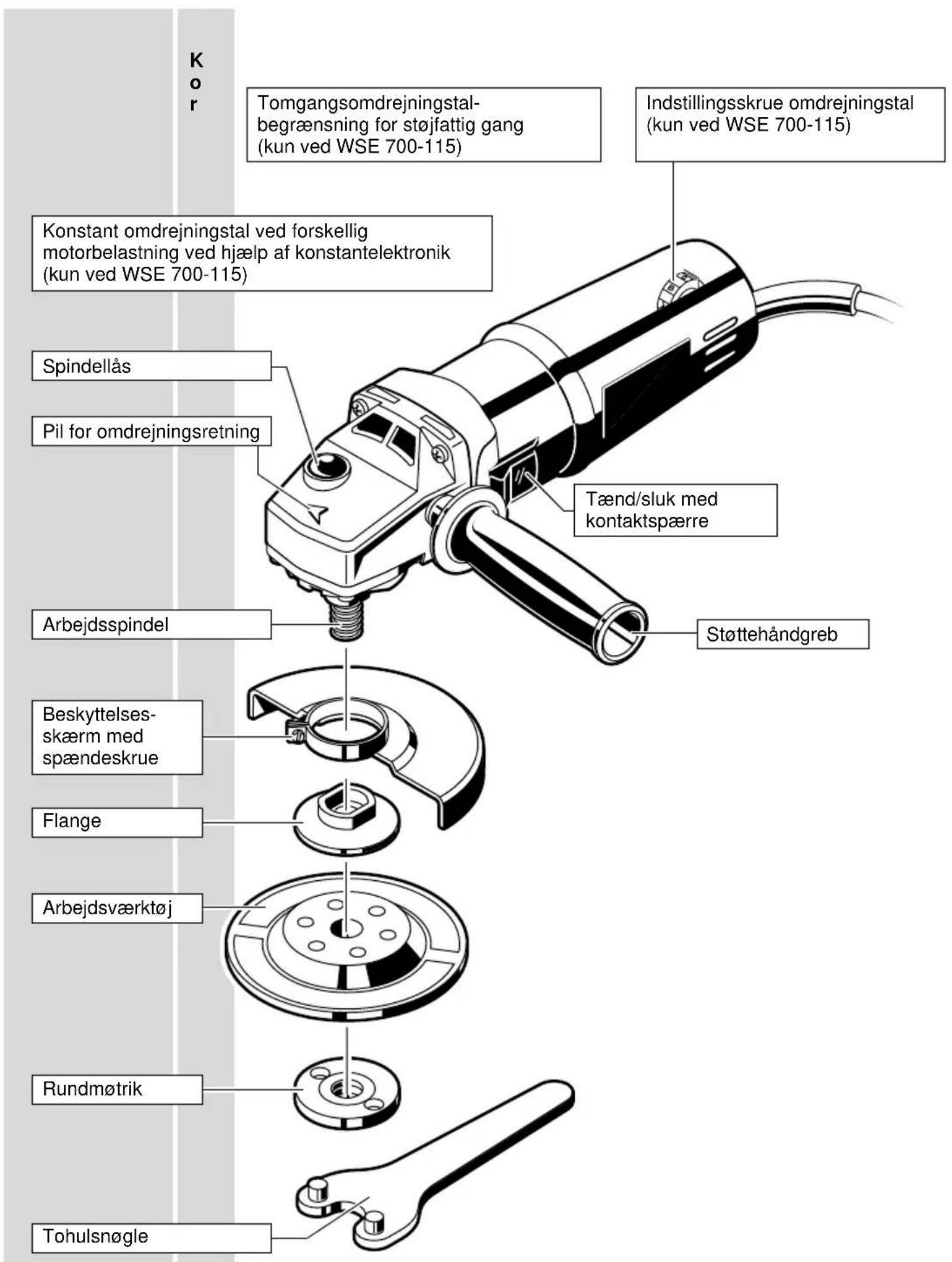

Rotationsriktningspil

Spindel

Skyddskapa med spannskruv

Spannflans

Verktyg

Flansmutter

Flansnyckel

Vi erklæerer under almindeligt ansvar, at dette produit er i overensstemmelse med følgende normer eller normative dokumenter: EN 50 144, EN 55 104, EN 55 014, EN 60 555, HD 400 i henhold til bestemmelsene i direktiverne 73/23/EØF, 89/336/EØF, 89/392/EØF.

CE-ERKLÄERING AV KONFORMITET

Vi overtar ansvaret for at dette produit er i overenstemmelse med fologende standarder uller standard-dokumenter: EN 50 144, EN 55 104, EN 55 014, EN 60 555, HD 400 i samsvar med bestemmelsene i direktivene 73/23/EOF,89/336/EOF,89/392/EOF.
