WSE 700115 - Elektrisk vinkelsliper AEG - Gratis bruksanvisning og manual

Produkttype	Vinkelsliper
Merke	AEG
Modell	WSE 700115
Effektforbruk	710 W
Tomgangshastighet (maks.)	10000 min⁻¹
Maks. skivediameter	115 mm
Spindelgjenger	M14
Vekt	1,6 kg
Elektronisk hastighetsregulering	Ja (ratt fra A til G)
Mykstart	Ja
Hastighetsbegrensning	Ja
Dobbelt isolering	Ja
Strømtilkobling	Enfaset vekselstrøm
Lydtrykknivå	85 dB(A)
Lydeffektnivå	98 dB(A)
Vibrasjon (akselerasjon)	5 m/s²
Funksjoner	Avgrading, kapping, sliping, avising, polering
Egnede materialer	Metall, stein, tre, plast
Inkluderte tilbehør	Beskyttelsesdeksel, ekstra håndtak, pinolskiftnøkkel, flens, mutter
Vedlikehold	Rengjør kjøleåpningene regelmessig; bruk AEG-tilbehør
Reparerbarhet	AEG-reservedeler; kundeservice; eksplodert tegning på forespørsel
Sikkerhet	Bruk vernebriller, hørselvern, hansker, sklisikre sko; koble fra før vedlikehold

Ofte stilte spørsmål - WSE 700115 AEG

Hvordan justerer jeg hastigheten på modell WSE 700115?

Hastigheten justeres med forhåndsvalgsrullen, fra posisjon A (redusert hastighet) til G (høy hastighet). Vri rullen i henhold til materialet og ønsket bruk.

Hvilke typer skiver kan jeg bruke med denne vinkelsliperen?

Bruk skiver med maksimal diameter 115 mm, med en boring tilpasset M14-gjengen. Bruk aldri skadede skiver eller skiver med tillatt hastighet lavere enn maskinens tomgangshastighet.

Hvordan bytter jeg slipeskiven?

Koble først maskinen fra. Lås spindelen med låseknappen, løsne deretter flensmutteren med pinolskiftnøkkelen. Bytt skiven og stram mutteren godt.

Har vinkelsliperen mykstart?

Ja, modell WSE 700115 er utstyrt med mykstart som reduserer startstrømmen og forlenger levetiden til motor og gir.

Hva er de viktigste sikkerhetsforholdsreglene?

Bruk alltid vernebriller og hørselvern. Bruk det ekstra håndtaket. Fjern aldri beskyttelsesdekselet. Koble fra maskinen før justering eller vedlikehold.

Hvordan vedlikeholder jeg vinkelsliperen?

Rengjør kjøleåpningene regelmessig med en børste eller tørr klut. Bruk kun AEG-reservedeler og -tilbehør. For reparasjoner som ikke er beskrevet, kontakt AEGs kundeservice.

Kan jeg bruke vinkelsliperen til å kappe stein?

Ja, men bruk av en skjærevogn er obligatorisk for steinkapping. Følg produsentens anvisninger.

Hva betyr bokstavene A til G på hastighetsrullen?

Bokstavene angir hastighetsområder: A tilsvarer lavest hastighet (ideell for polering eller sliping av plast), G høyest hastighet (for avgrading av stål eller kapping). Tilpass hastigheten til materialet og verktøyet.

Hvordan vet jeg om skiven er riktig montert?

Etter montering, foreta en tomgangskjøring på minst 30 sekunder. Hvis skiven roterer med unormale vibrasjoner eller kast, stopp umiddelbart og kontroller monteringen.

Hvor finner jeg en eksplodert tegning av maskinen?

Eksplodert tegning kan bestilles hos din AEG kundeservicestasjon eller direkte hos Atlas Copco Electric Tools GmbH ved å oppgi maskintype og det tiklasses nummeret på typeskiltet.

BRUKSANVISNING WSE 700115 AEG

Vennligst les og ta godt varre pa donne informasjonen

Bruksanvisning

Lydverdier Vibrasjons- måleverdier	Støv som oppstår under beareidelse av stein med krystallinsk kiselsyre er helse- farlig. Asbestholdig materialmökkebearides. Ta hensyn til de uhellforebyggen- de forskritter VBG 119 til de tyske yrkes forbund. Bruk aldri kutteskiver til skrubbsliping. Kutteskivermökkeutsettes for sidetrykk. Til kapping av stein er det foreskrevet à bruke føringsslede. Flensmutterenmökke trukket til for maskinen tas iBruk. Arbeidsemnet som skal bearidesmökke spennes fast, safremt det ikke holder av sin egenvekt. For aldrar arbeidsemnet med handen mot skiven. Ved ekstreme innsatsvilkår (f.eks. ved glattsliping av metaller med støttetallerken og vulkanfiber-slipeskiver) kan det opstæ en sterk tilsmussinginne i vinkel sliperen. Det anbefales i silke tilfeller á rengjørre maskinen i hyppigere intervaller og/eller ko- ple mellom en jordfeilbryter. Det A-bedømte lydnivået til maskinen er: Lydtrykknivå = 85 dB (A). Lydstyrkenivå = 98 dB (A). Bruk hørselvern! Den bedømte aktelerasjonen er 5 m/s2.
Bruk Vinkelsliperen kan	brukes til kapping og sliping av mange typematerialer som f.eks. metall erller stein. I tvilstelfeller bør du følgse slepeverktøyprodusentens informa- sponer. Denne maskinenmökkebrukes som beskrevet på formålsmessig på.
Nettkoping	Maskinenmökke kun kopies til enfas-vekselstrøm og kun til den nettspenningen som er oppgitt på typeskitet. Kan også kopies til stikkontakter uten jording, fordi den har en verneisolasjon som oppfyller kravene i DIN 57 740/VDE 0740 hhv. CEE 20. Radiostøydempingen tilsvarer Europanorm EN 55014.
Mykstart (WSE 700-115)	Den elektroniske mykstarten öker maskinen og drevets levetid, innkoplingsstrøm- men reduseres med ca. 50%.
Inn-/utkoping Innkoping	Skyv skyvebryteren fremover og trykk nedover i fremre område til lascar. Utkoping: Skyvebryteren trykkes ned i bakre område. Bryteren gør automatisk tilbake til 0-stil- ling.
NORSK	43 WS 700-100, WS 700-115, WS 700-125, WSE 700-115

Endringer: Tekst, bilde og data tilsvarer den tekniske utvikling daijke informasjonen ble trykt. Vi forbeholder oss retten til a endre vareprodukter i samsvar med videreutviklingen.

Elektronikk Turtallforvalg (WSE 700-115)		Elektronikken regulierer turtallet ved økende belastning. Under innvirkning av ekstreme elektromagnetiske forstyrelser utenfra, kan det i en- kelte tilfeller oppsta forbigående turtallendringer. Turtallforvalg med stillhjul: A = Minste turtall G = S t ørste turtall
Montere vernedekselet	!	Skyv vernedekselet på spennhalsen, om nædven- dig lses hertil spennskruen noen gjengeganger. Rett opp vernedekselet etter behov og trekk til spennskruen til vernedekselet sitter godt fast. Vernedekseletmökke kunne la seg forskyve+när spennskruen er trukket fast. Pass på at slipski- ven kan dreies fritt.

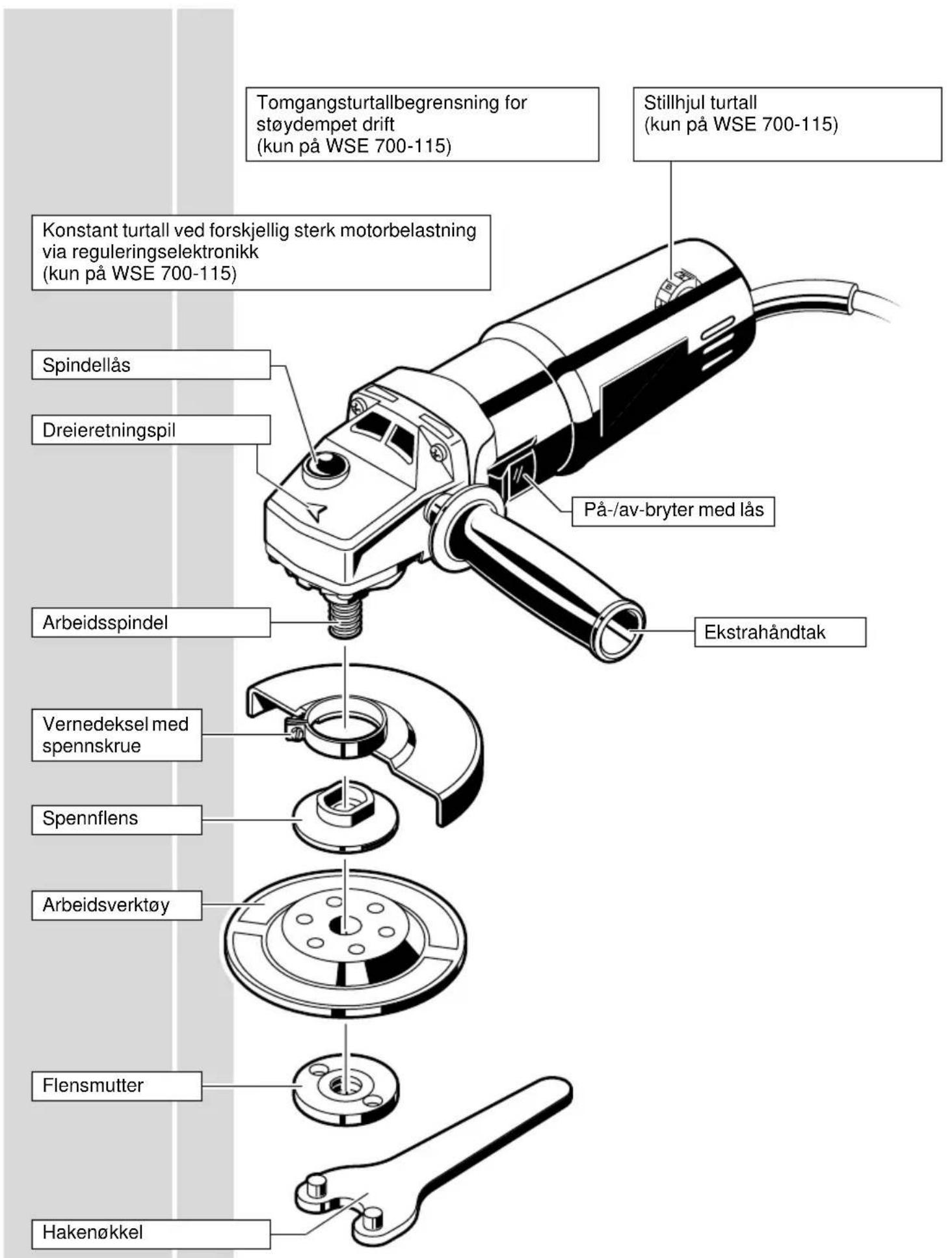

Sette inn arbeidsverktøy	!	För alle arbeider utføres på maskinenmökke støpselet trekkes ut av stikkontakten. Arbeidsspindelen lages ved ä trykke på spindellå- sen. Spennflens, arbeidsverktøy og flensmutter moneres som vist på bildet. Flensmutteren øpnes hhv. trekkes til med en ha- kenøkkel.
NORSK	45	WS 700-100, WS 700-115, WS 700-125, WSE 700-115
Arbeidshenvis- ninger Skrubbsliping	Under slipng mä det ikke presses inn i arbeidsemnet, men slipskiven mä bevegnes jevnt frem og tilbake over arbeidsemnet. Den Beste virkningen under skribbsliping oppnås+när slipskiven settes på mot sil- peflaten i en vinkel på minst 30°C. For sterk belastning under slipingen skader vinkelsliperen og øker forbruket av sli- peskiver, spliceeffekten blir däreligere. Bruk aldri kuteskiver til skribbsliping. Kutteskiver mä ikke utsettes for sidetrykk. Under kapping mä vinkelsliperen ikke kiles fast i spliceflaten. Kutteskiven mä ha en ren skjærakant. Til kapping av stein er det foreskrevet Å bruke føringsslede. Til flatesliping mä det brukes kunststoffslipetallerken med slipskive. Til fjernig av rust eller gamle malingslag eigner seg en ståbørste. Det optimale turtallet er blant annet avhengig avHardheten på materialet som skal bearbeides og kvalitet av arbeidsverktøy:
Kapping Flatesliping Riktig arbeidsturtall (WSE 700-115)
Vedlikehold	Maskinen og ventilasjonsspaltene mä alltid holdes rene. Bruk kun AEG tilbehør og resedeler. Komponenter uten utskiftingsbeskrivelse i denne brupsanvisingen, mä skiftes ut av AEG kundeservice (se brosjyre garantí/ kundeserviceadresser). Ved behov kan en eksplosjonstegning av maskinen bestilles hos kundeservice aller direkte hos Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden. Husk à oppgi maskintypen og det ticifrede nummeret som står på typeskitet.
Tilbehør	Tilbehørret med bestillingsnumre er oppgitt i vår kataloger.
NORSK	46	WS 700-100, WS 700-115, WS 700-125, WSE 700-115
