Produkttype	Elektrisk vinkelsliper (vinkelsliper)
Merke	AEG
Modell	WS 700125
Opptatt effekt	710 W
Tomgangshastighet (maks.)	10 000 min⁻¹
Maks. skivediameter	125 mm
Akselgjenger	M14
Vekt	1,6 kg
Strømforsyning	Enfaset vekselstrøm (spenning iht. typeskilt)
Beskyttelsesklasse	Dobbeltisolering (DIN 57740 / VDE 0740)
Støynivå	98 dB(A) (lydtrykk 85 dB(A))
Vibrasjon	Akselerasjon 5 m/s²
Hovedfunksjoner	Avgrading, kapping, sliping, rustfjerning, polering
Sikkerhetsinnretninger	Justerbart beskyttelsesdeksel, aksellås, bryter med sperre
Vedlikehold og rengjøring	Rengjør kjøleluftåpningene regelmessig; bruk kun originale AEG-deler og tilbehør
Kompatible tilbehør	Slipeskiver, slipetallerken, stålbørster, saueskinn
Reparasjonsevne	Reservedeler og sprengskisse tilgjengelig hos AEGs kundeservice
Generell informasjon	Overholder standardene EN 50144, EN 55104, EN 55014, EN 60555, HD 400; direktivene 73/23/EØF, 89/336/EØF, 89/392/EØF

Ofte stilte spørsmål - WS 700125 AEG

Hvordan skifter jeg skiven på AEG WS 700125?

Koble først apparatet fra strømmen. Lås motorakselen ved å trykke på låseknappen. Bruk pinnenvøkkelen til å løsne flensmutteren. Bytt skiven, og skru deretter mutteren godt fast.

Kan jeg bruke denne slipemaskinen til å kappe metall?

Ja, den egner seg til kapping av stål og stein. Bruk en egnet kappeskive og følg anbefalt arbeidsvinkel. Påfør aldri sidepress på skiven.

Hvordan justerer jeg hastigheten på modell WS 700125?

Modell WS 700125 har ingen elektronisk hastighetsregulering (i motsetning til WSE 700-115). Tomgangshastigheten er fast på 10 000 min⁻¹.

Hvilket tilbehør anbefales til sliping?

Bruk en slipetallerken av plast med slipeark tilpasset materialet (tre, metall, plast). For malingfjerning eller sliping av tre, bruk grovere korn.

Hva er de viktigste sikkerhetsinstruksjonene?

Bruk alltid vernebriller og hørselsvern. Bruk ekstrahåndtak og beskyttelsesdeksel. Koble fra apparatet før justering eller vedlikehold. Kontroller skivens tilstand før bruk.

Hvordan rengjør jeg AEG-slipemaskinen?

Hold alltid apparatet og kjøleluftåpningene rene. Bruk en tørr klut eller myk børste. Ikke bruk aggressive løsemidler. Bor aldri hull i huset.

Kan jeg bruke skiver fra andre merker?

Ja, så lenge diameteren og tillatt hastighet er kompatibel (maks. 125 mm og 10 000 min⁻¹). Midtthullets diameter må passe nøyaktig til flensen uten slark.

Hva gjør jeg ved unormale vibrasjoner?

Stans maskinen umiddelbart. Kontroller at skiven er riktig montert og i god stand. Hvis vibrasjonene vedvarer, kontakt AEGs kundeservice.

Hvor finner jeg reservedeler til modellen min?

Ta kontakt med et AEG-servicesenter. Ha maskintype og det ti-sifrede nummeret fra typeskiltet klart. Du kan også be om en sprengskisse.

Hva er garantien på denne slipemaskinen?

Garantien er i henhold til AEGs generelle vilkår. Se brosjyren Garanti/Serviceadresser som følger med apparatet for detaljer.

BRUKSANVISNING WS 700125 AEG

Vennligst les og ta godt varre pa donne informasjonen

Bruksanvisning

Forord	Du krever og kjøper kvalitet - kvalitet fra Atlas Copco. Vi har utviklet et holdbart og sikkert elektroverktøy. Men et effektiv og farefritt arbeid er kun mulig,hvis du leser gjennom,this bruksanvisningen på forhand og holder deg til,this informasjene. Vi ønsker at du øgså i fremtidenkommen tilå bestemme deg for AEG elektroverktøy fra Atlas Copco.
Tekniske data	Type	WS 700-100	WS 700-115	WS 700-125	WSE 700-115
	Opptatt effekt (W) 710 710 710 710				2
	Min. tomgangsturtall (min1)
	Maks. tomgangsturtall (min-1) 11000 10000 10000 10000
	Maks. slipskivemediameter (mm) 100 115 125 115
	Spindelgjenger	M10	M14	M14	M14
	Vekt (kg)	1,6	1,6	1,6 1,6
	Turtallstyring	-	-	-	●
	Turtallbegrensning	-	-	-	●
	Mykstart	-	-	-	●
Informasjoner for din sikkerhet	■ Ta hensyn til sikkerhetsinformasjonene på det rode arket (4 000 333 024)!
	■ Ikke bor inn i huset på maskinen, ellers oppstår det brudd på isolasjonen (bruks klebskit!).
	■ Trekk stopselet ut av stikkontakten, før det utføres noen som helst innstilling eller vedlikehold.
	■ Maskinen på kun kopies til stikkontakten i utkoplet tilstand.
	■ Koplingsledningen på alltid holds unna maskinen virkningsområde. Før lednigen alltid bakover bort fra maskinen.
	■ ForenhaverBruk på maskinen, kopingsledningen, skjeteledningen og stopselet kontrolleres med hensyn til skader og aldring. Skadede deler på kun repareres av en fagmann.
	■ Verktøyspindelen fortsetterå,gå fetter at maskinen er slätt av. Legg maskinen forst ned;när den er stanset helt.
	■ Ikke grip inn i fareområdet til maskinen;när den er igang.
	■ Under arbeid med maskinen på alltid bruke vernebriller og hørselvern. Det anbefalesåBruke vernehansker, faste og sklisikre sko og forkle.
	■ Bruk alltid ekstrahändtaket.
	■ Under skrubbsliping og kapping på vernetekselet alltid brukes.
	■ Bruk kun arbeidsverktøymed et tillatt turtall som er minst like høyt som maskinen maksimale tomgangsturtall.
	■ Ta hensyn til slipskivenes mål. Hulldiameteren på passer utklaring på festeflens. IkkeBruk overgangsstykker er adaptere.
	■ Slipeverktøymå kontrolleres påBruk. Slipeverktøyet på,vare feilfritt moniert og kunne dreies fritt. La det prøvekjørile minst 30 sekunder under belastning. Skadede, urunde erller vibrerende slipsverktøymå ikkeBrukes.
	■ Slå maskinen straks av;när det oppstår større swingninger erler det registreeres andre feu. Kontroller maskinen,forå finneårsaken.
	■ Bruk og oppbevar alltid slipskiver i henhold til produsentens informasjoner.
	■ Under sliping av metaller oppstår gnistsprut.Pass på at ingen personer utsettes forfare. På grunn av brannfaren pådet ikke befinne seg brenbare materialer i nær-heten (gnistenes rekkevidde).IkkeBruk støvavsug.
	■ Hold maskinen alltid slik at gnister erller slipspestøv flyr bort fra kroppen.

Lydverdier Vibrasjons- måleverdier	Støv som oppstår under beareidelse av stein med krystallinsk kiselsyre er helse- farlig. Asbestholdig materialmökkebearides. Ta hensyn til de uhellforebyggen- de forskritter VBG 119 til de tyske yrkes forbund. Bruk aldri kutteskiver til skrubbsliping. Kutteskivermökkeutsettes for sidetrykk. Til kapping av stein er det foreskrevet à bruke føringsslede. Flensmutterenmökke trukket til for maskinen tas iBruk. Arbeidsemnet som skal bearidesmökke spennes fast, safremt det ikke holder av sin egenvekt. For aldrar arbeidsemnet med handen mot skiven. Ved ekstreme innsatsvilkår (f.eks. ved glattsliping av metaller med støttetallerken og vulkanfiber-slipeskiver) kan det opstæ en sterk tilsmussinginne i vinkel sliperen. Det anbefales i silke tilfeller á rengjørre maskinen i hyppigere intervaller og/eller ko- ple mellom en jordfeilbryter. Det A-bedømte lydnivået til maskinen er: Lydtrykknivå = 85 dB (A). Lydstyrkenivå = 98 dB (A). Bruk hørselvern! Den bedømte aktelerasjonen er 5 m/s2.
Bruk Vinkelsliperen kan	brukes til kapping og sliping av mange typematerialer som f.eks. metall erller stein. I tvilstelfeller bør du følgse slepeverktøyprodusentens informa- sponer. Denne maskinenmökkebrukes som beskrevet på formålsmessig på.
Nettkoppling	Maskinenmökke kun kopies til enfas-vekselstrøm og kun til den nettspenningen som er oppgitt på typeskitet. Kan også kopies til stikkontakter uten jording, fordi den har en verneisolasjon som oppfyller kravene i DIN 57 740/VDE 0740 hhv. CEE 20. Radiostøydempingen tilsvarer Europanorm EN 55014.
Mykstart (WSE 700-115)	Den elektroniske mykstarten öker maskinen og drevets levetid, innkopingstrøm- men reduseres med ca. 50%.
Inn-/utkoping Innkoping: Skyy skyvebryteren fremover og trykk nedover i fremre område til läsing. Utkoping: Skvebryteren trykkes ned i bakre område. Bryteren går automatisk tilbake til 0-stil- ling.
NORSK	43	WS 700-100, WS 700-115, WS 700-125, WSE 700-115

Endringer: Tekst, bilde og data tilsvarer den tekniske utvikling daijke informasjonen ble trykt. Vi forbeholder oss retten til a endre vareprodukter i samsvar med videreutviklingen.

Elektronikk Turtallforvalg (WSE 700-115)		Elektronikken regulierer turtallet ved økende belastning. Under innvirkning av ekstreme elektromagnetiske forstyrelser utenfra, kan det i en- kelte tilfeller oppsta forbigående turtallendringer. Turtallforvalg med stillhjul: A = Minste turtall G = S t ørste turtall
Montere vernedekselet	!	Skyv vernedekselet på spennhalsen, om nædven- dig lses hertil spennskruen noen gjengeganger. Rett opp vernedekselet etter behov og trekk til spennskruen til vernedekselet sitter godt fast. Vernedekseletmökke kunne la seg forskyve*när spennskruen er trukket fast. Pass på at slipski- ven kan dreies fritt.

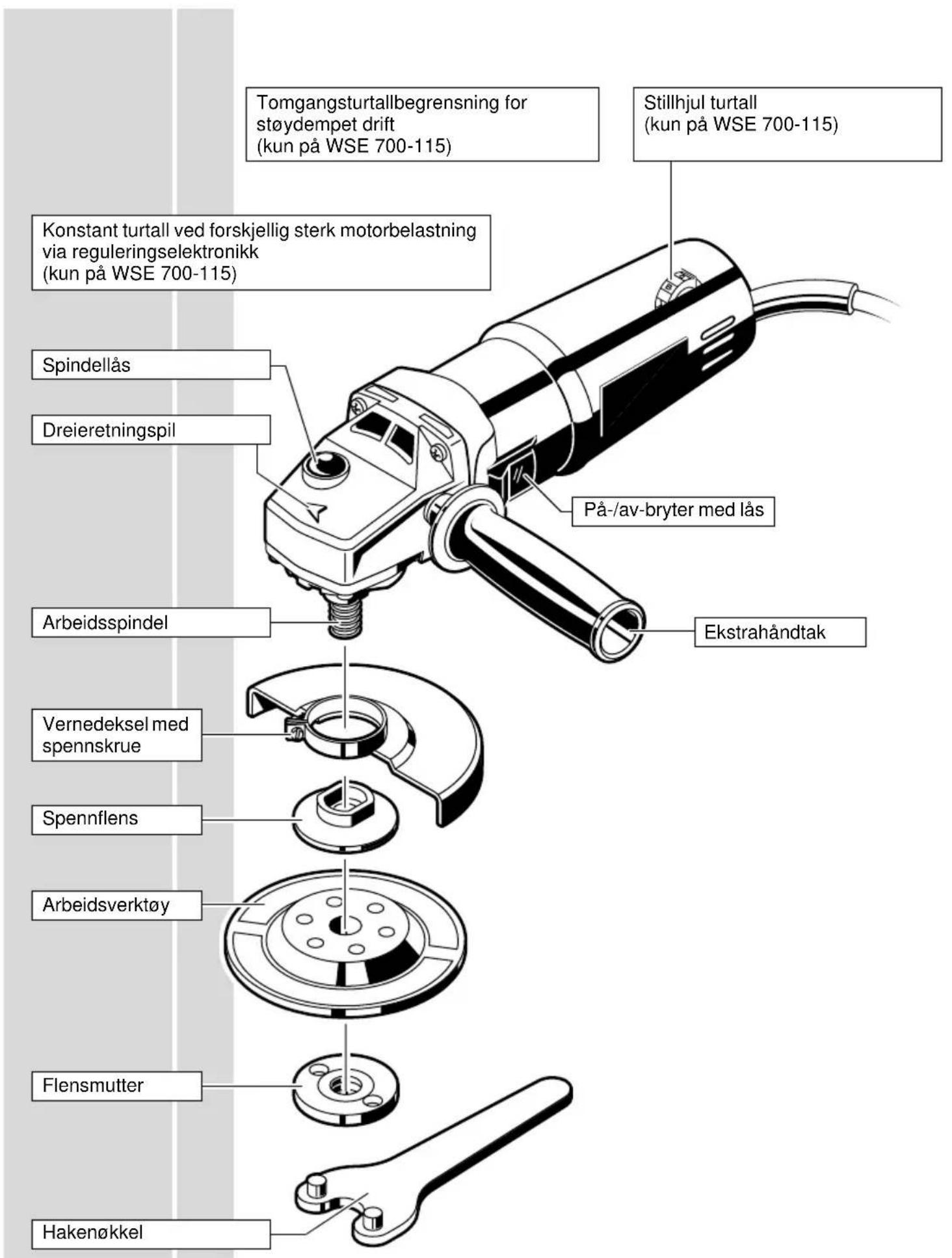

Sette inn arbeidsverktøy	!	För alle arbeider utføres på maskinenmökke støpselet trekkes ut av stikkontakten. Arbeidsspindelen lages ved ä trykke på spindellå- sen. Spennflens, arbeidsverktøy og flensmutter moneres som vist på bildet. Flensmutteren øpnes hhv. trekkes til med en ha- kenøkkel.
NORSK	45	WS 700-100, WS 700-115, WS 700-125, WSE 700-115
Arbeidshenvis- ninger Skrubbsliping	Under slipng mä det ikke presses inn i arbeidsemnet, men slipskiven mä bevegnes jevnt frem og tilbake over arbeidsemnet. Den Beste virkningen under skribbsliping oppnås+när slipskiven settes på mot sil- peflaten i en vinkel på minst 30°C. For sterk belastning under slipingen skader vinkelsliperen og øker forbruket av sli- peskiver, spliceeffekten blir däreligere. Bruk aldri kuteskiver til skribbsliping. Kutteskiver mä ikke utsettes for sidetrykk. Under kapping mä vinkelsliperen ikke kiles fast i spliceflaten. Kutteskiven mä ha en ren skjærakant. Til kapping av stein er det foreskrevet Å bruke føringsslede. Til flatesliping mä det brukes kunststoffslipetallerken med slipskive. Til fjernig av rust eller gamle malingslag eigner seg en ståbørste. Det optimale turtallet er blant annet avhengig avHardheten på materialet som skal bearbeides og kvalitet av arbeidsverktøy:
Kapping Flatesliping Riktig arbeidsturtall (WSE 700-115)
Vedlikehold	Maskinen og ventilasjonsspaltene mä alltid holdes rene. Bruk kun AEG tilbehør og resedeler. Komponenter uten utskiftingsbeskrivelse i denne brupsanvisingen, mä skiftes ut av AEG kundeservice (se brosjyre garantí/ kundeserviceadresser). Ved behov kan en eksplosjonstegning av maskinen bestilles hos kundeservice aller direkte hos Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden. Husk à oppgi maskintypen og det ticifrede nummeret som står på typeskitet.
Tilbehør	Tilbehørret med bestillingsnumre er oppgitt i vår kataloger.
