Produkttyp	Winkelschleifer
Marke	AEG
Modell	WS 700125
Aufnahmeleistung	710 W
Leerlaufdrehzahl (max.)	10 000 min⁻¹
Max. Scheibendurchmesser	125 mm
Wellengewinde	M14
Gewicht	1,6 kg
Stromversorgung	Einphasen-Wechselstrom (Spannung laut Typenschild)
Schutzklasse	Schutzisoliert (DIN 57740 / VDE 0740)
Schalldruckpegel	98 dB(A) (Schalldruckpegel 85 dB(A))
Vibration	Beschleunigung 5 m/s²
Hauptfunktionen	Entgraten, Trennschleifen, Schleifen, Entrosten, Polieren
Sicherheitseinrichtungen	Verstellbare Schutzhaube, Spindelarretierung, Schalter mit Verriegelung
Wartung und Reinigung	Kühlluftschlitze regelmäßig reinigen; nur Original-AEG Teile und Zubehör verwenden
Passendes Zubehör	Schleifscheiben, Schleifteller, Drahtbürsten, Filzscheiben
Reparierbarkeit	Ersatzteile und Explosionszeichnung beim AEG-Kundendienst erhältlich
Allgemeine Informationen	Entspricht Normen EN 50144, EN 55104, EN 55014, EN 60555, HD 400; Richtlinien 73/23/EWG, 89/336/EWG, 89/392/EWG

Häufig gestellte Fragen - WS 700125 AEG

Wie wechsle ich die Scheibe meiner AEG-Winkelschleifers WS 700125?

Ziehen Sie zuerst den Netzstecker. Blockieren Sie die Motorwelle, indem Sie den Spindelarretierungsknopf drücken. Verwenden Sie den Stiftschlüssel, um die Flanschmutter zu lösen. Wechseln Sie die Scheibe und ziehen Sie die Mutter wieder fest an.

Kann ich diese Schleifmaschine zum Trennen von Metall verwenden?

Ja, sie ist zum Trennen von Stahl und Stein geeignet. Verwenden Sie eine geeignete Trennscheibe und beachten Sie den empfohlenen Arbeitswinkel. Üben Sie niemals seitlichen Druck auf die Scheibe aus.

Wie stelle ich die Geschwindigkeit am Modell WS 700125 ein?

Das Modell WS 700125 hat keine elektronische Drehzahlregulierung (im Gegensatz zum WSE 700-115). Die Leerlaufdrehzahl ist fest bei 10.000 min⁻¹.

Welches Zubehör wird zum Schleifen empfohlen?

Verwenden Sie einen Schleifteller aus Kunststoff mit geeigneten Schleifblättern für das Material (Holz, Metall, Kunststoff). Für das Abbeizen von Farbe oder Schleifen von Holz verwenden Sie gröbere Körnungen.

Welche wesentlichen Sicherheitshinweise gibt es?

Tragen Sie immer Schutzbrille und Gehörschutz. Verwenden Sie den Zusatzhandgriff und die Schutzhaube. Ziehen Sie den Netzstecker vor Einstellungen oder Wartung. Überprüfen Sie den Zustand der Scheibe vor Gebrauch.

Wie reinige ich meine AEG-Winkelschleifer?

Halten Sie das Gerät und die Kühlluftschlitze stets sauber. Verwenden Sie ein trockenes Tuch oder eine weiche Bürste. Keine aggressiven Lösungsmittel verwenden. Niemals in das Gehäuse bohren.

Kann ich Scheiben anderer Marken verwenden?

Ja, sofern Durchmesser und zulässige Drehzahl kompatibel sind (max. 125 mm und 10.000 min⁻¹). Der Lochdurchmesser muss genau zum Flansch passen.

Was tun bei ungewöhnlichen Vibrationen?

Stoppen Sie die Maschine sofort. Überprüfen Sie, ob die Scheibe richtig montiert und in gutem Zustand ist. Halten die Vibrationen an, wenden Sie sich an den AEG-Kundendienst.

Wo finde ich Ersatzteile für mein Modell?

Wenden Sie sich an eine AEG-Kundendienststation. Halten Sie den Maschinentyp und die zehnstellige Nummer auf dem Typenschild bereit. Sie können auch eine Explosionszeichnung anfordern.

Welche Garantie hat dieser Winkelschleifer?

Die Garantie entspricht den allgemeinen Geschäftsbedingungen von AEG. Einzelheiten entnehmen Sie bitte der beiliegenden Garantie-/Kundendienstadressen-Broschüre.

BEDIENUNGSANLEITUNG WS 700125 AEG

Bitte lesen und aufbewahren

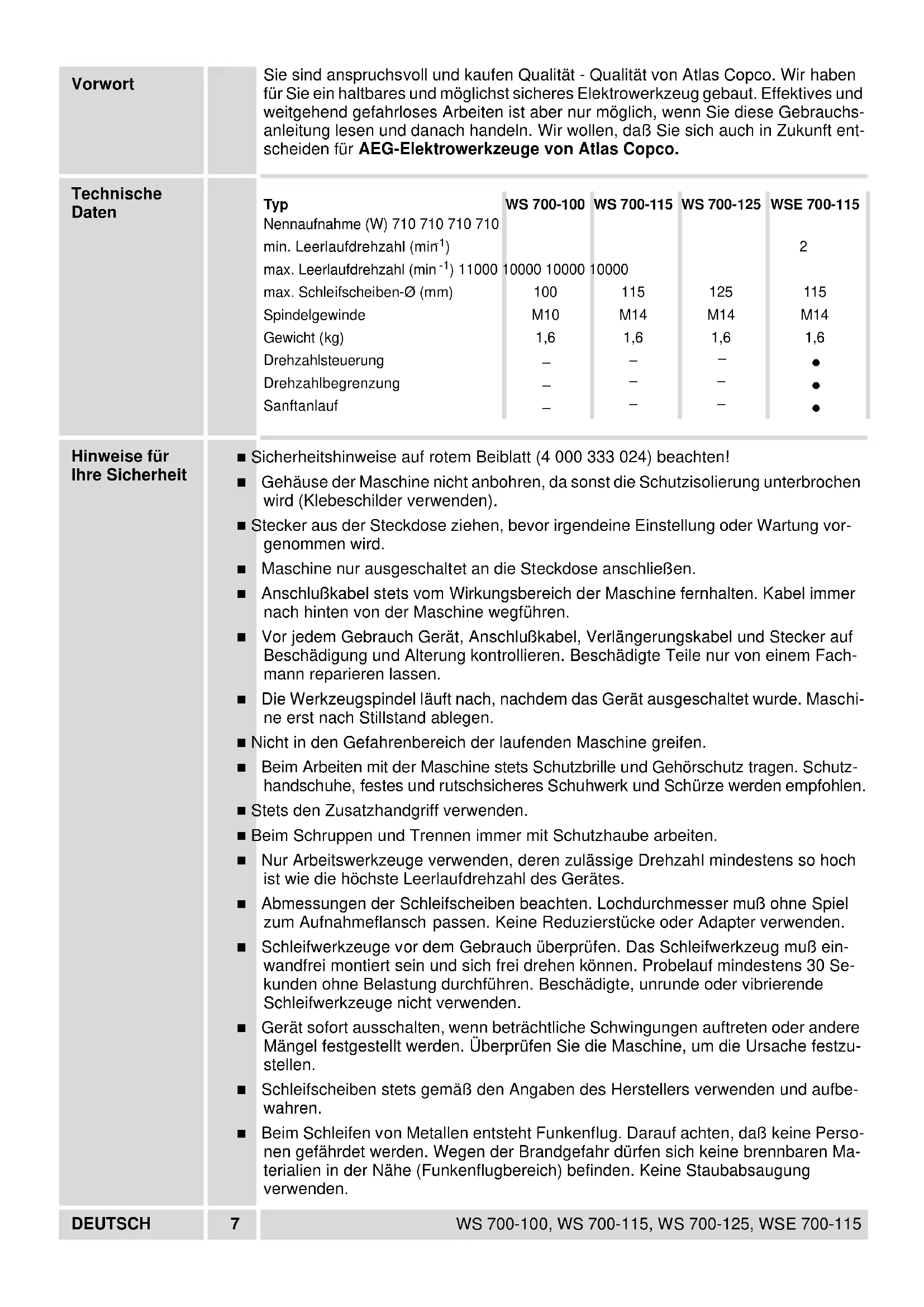

Vorwort	Sie sind anspruchsvoll und kaufen Qualität - Qualität von Atlas Copco. Wir haben für Sie ein haltbares und möglichst sicheres Elektrowerkzeug gebaut. Effektives undweitgehend gefährloses Arbeiten ist aber nur möglich, wenn Sie diese Gebrauchs-anleitunglesen und danach handeln. Wir wollen, daß Sie sich auch in Zukunft entscheiden für AEG-Elektrowerkzeuge von Atlas Copco.
Technische Daten	Typ	WS 700-100	WS 700-115	WS 700-125	WSE 700-115
	Nennaufnahme (W) 710 710 710 min. Leerlaufdrehzahl (mir1)				2
	max. Leerlaufdrehzahl (mir-1) 11000	10000 10000	10000
	max. Schleifscheiben-Ø (mm)	100	115	125	115
	Spindelgewinde	M10	M14	M14	M14
	Gewicht (kg)	1,6	1,6	1,6	1,6
	Drehzahlsteuerung	-	-	-	●
	Drehzahlbegrenzung	-	-	-	●
	Santhanlauf	-	-	-	●
Hinweise für ihre Sicherheit	■ Sicherheitshinweise auf rotem Beiblatt (4 000 333 024) beachten!
	■ Gehäuse der Maschine nicht anbohren, da sonst die Schutzisolierung unterbrochen wird (Klebescholder verwenden).
	■ Stecker aus der Steckdoseziehen, bevör irgendeine Einstellung oder Wartung vor-genommen wird.
	■ Maschine nur ausgescheltet an die Steckdose anschließen.
	■ Anschlußkabel stets vom Wirkungsbereich der Maschine fernhalten. Kabel immer nach hinten von der Maschine wegführten.
	■ Vor jedem Gebrauch Gerät, Anschlußkabel, Veränderungskabel und Stecker auf Beschädigung und Alterung kontrollieren. Beschädigte Teile nur von einem Fach-mann reparieren lessen.
	■ Die Werkzeugspindel lauft nach, nachdem das Gerät ausgescheltet wurde. Maschi-ne erst nach Stillstand ablegen.
	■ Nicht in den Gefahrenbereich der laufenden Maschine greifen.
	■ Beim Arbeiten mit der Maschine stets Schutzbrille und Gehörschutz tragen. Schutz-handschuhe, festes und rutschischeres Schuhwerk und Schürze werden empfohlen.
	■ Stets den Zusammenhanggriff verwenden.
	■ Beim Schruppen und Trennen immer mit Schutzhaube arbeiten.
	■ Nur Arbeitswerkzeuge verwenden, deren zulässige Drehzahl mindestens so hoch ist wie die höchste Leerlaufdrehzahl des Gerätes.
	■ Abmessungen der Schleifscheiben beachten. Lochdurchmesser muß ohne Spiel zum Aufnahmeflansch passen. Keine Reduzierstücke oder Adapter verwenden.
	■ Schleifwerkzeuge vor dem Gebrauch überprüften. Das Schleifwerkzeug muß ein-wandfrei montiert sein und sich frei drehen können. Probelauf mindestens 30 Sekunden ohne Belastung durchführung. Beschädigte, unrunde oder vibrierende Schleifwerkzeuge nicht verwenden.
	■ Gerät sofort ausschalten, wenn betrachtliche Schwingungen auftreten oder andere Mängel festgestellt werden. Überprüften Sie die Maschine, um die Ursache festzustellen.
	■ Schleifscheiben stets gemäß den Angaben des Herstellers verwenden und aufbewahren.
	■ Beim Schleifen von Metallen entstehen Funkenflug. Darauf achtEN, daß keine Personen gefährdet werden. Wegen der Brandgebung dürfen sich keine brennbaren Materialien in der Höhe (Funkenflugbereich) befinden. Keine Staubabsaugung verwenden.

Geräusch-meßwerte	■ Gerät immer so halten, daß Funken oder Schleifstaub vom Körper wegliegen. ■ Staub, der bei der Bearbeitung von Gestein mit kristalliner Kieselsäure entstehen, ist gesundheitsschädlich. Asbesthaltiges Materialarf nicht bearbeitet werden. Beachten Sie die Unfallverhütungsvorschriften VBG 119 der Berufsgenosellschaft. ■ Niemals Trennscheiben zum Schruppschleifen verwenden.Trennscheiben keinem seitlichen Druck aussetzen. ■ Zum Trennen von Stein ist der Führungsschlitten Vorschrift. ■ Die Flanschmutter muß vor Inbetriebnahme der Maschine angezogen sein. ■ Das zu bearbeitende Werkstück muß festgespannt werden, sofern es nicht durch sein Eigengewicht hält. Niemals Werkstück mit der Hand gegen die Scheibe führen. ■ Bei extremen Einsatzbedingungen (z. B. beim Glattschleifen von Metalten mit dem Stützteller und Vulkanfieber-Schleifscheiben) kann sich eine starke Verschmutzung im Inneren des Winkelschleifers aufbauen. Es empfeht sich in solchen Fälle eine Verkürzung der Reinigungszyklen und/oder das Vorschalten eines Fehlerstrom-(FI-)Schutzschalters. Vibrations-meßwerte	Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: Schalldruckpegel = 85 dB (A). Schalleistungspegel = 98 dB (A). Gehörschutz tragen! Die bewertete Beschleunigung beträgt typischerweise 5 m/s2.
Verwendung	Der Winkelschleifer ist einsetzbar zum Trennen und Schleifen von vielen Materialien, wie z. B. Metall oder Stein. Beachten Sie im Zweifelsfall die Hinweise der Schleifwerkzeughersteller. Dieses Gerätarf nur wie angegeben bestimmungsgemäß verwendet werden.
Netzanschluß	Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzspannung anschließen. Anschluß ist auch an Steckdosen ohne Schutzkontakt möglich, da eine Schutzisolierung nach DIN 57 740/VDE 0740 bzw. CEE 20 vorlegt. Die Funkentstörung entspricht der Europanorm EN 55014.
Sanftanlauf (WSE 700-115)	Der elektronische Sanftanlauf erhöht die Lebensdauer von Motor und Getriebe, der Einschlattern wird um ca. die Hälfte reduziert.
Ein-/Ausschalten	Einschalten: Schiebeschalter nach vorne schieben und zum Arretieren im vorderen Bereich nach unter den drücken. Ausschalten: Schiebeschalter im hinteren Bereich nach unter den drücken. Der Schalter Goes auto-matisch zurück in die 0-Stellung.
DEUTSCH	8 WS 700-100, WS 700-115, WS 700-125, WSE 700-115

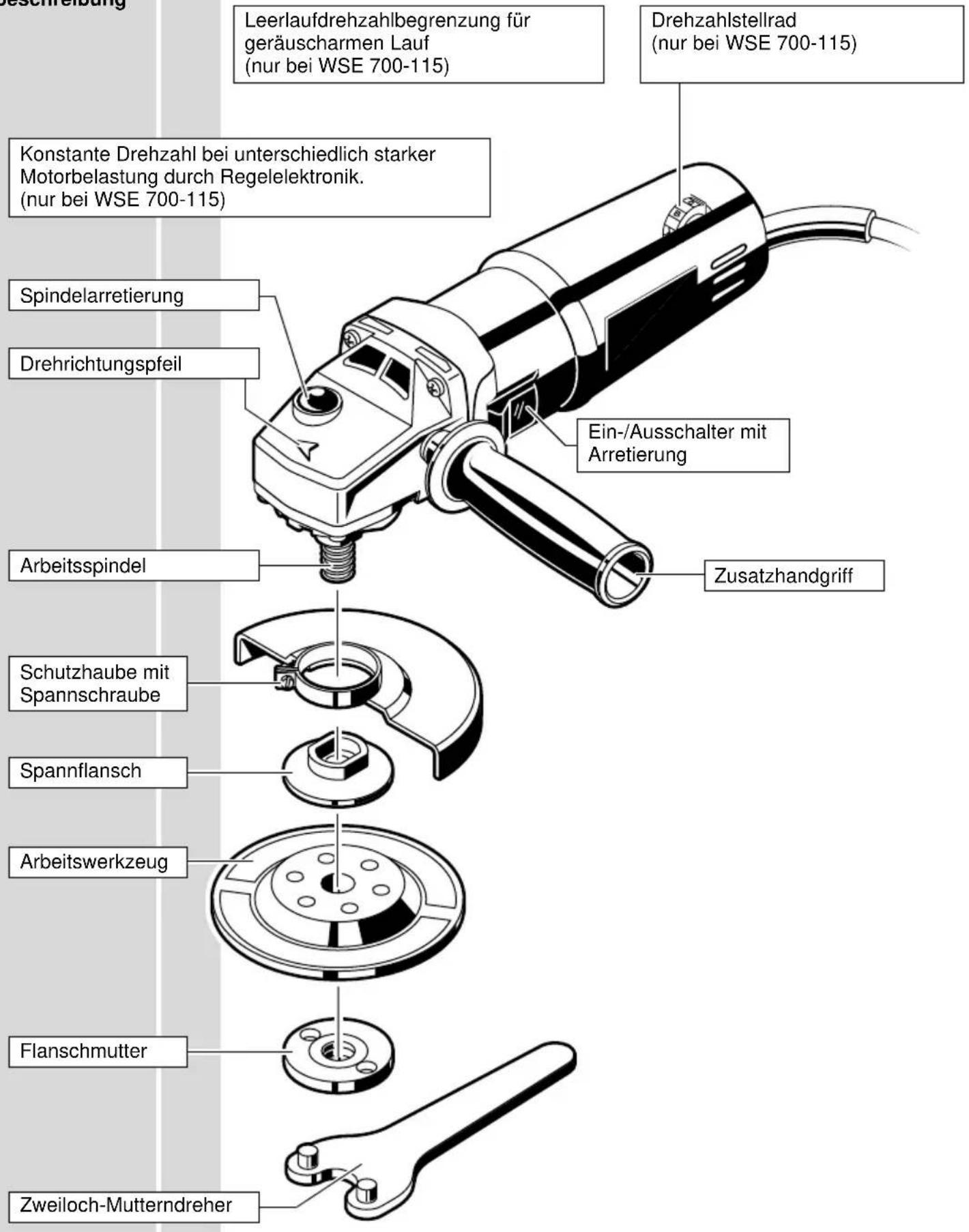

Kurz-beschreibung

Änderungen: Text, Bild und Daten entsprechen dem technischen Stand zur Zeit des Drucktermins. Änderungen im Sinne der Weiterentwicklung unserer Produkte sind vorbehalten.

Elektronik Drehzahl vorwahlen (WSE 700-115)		Die Elektronik regelt die Drehzahl bei steigender Belastung nach. Unter Einwirkung extremer elektromagnetischer Störungen von außen, können im Einzelfall vorübergehende Drehzahlschwankungen auftreten.
		Drehzahlvorwahr mit Stellrad: A=kleinste Drehzahl G=größte Drehzahl
Schutzhaube montieren		Schutzhaube auf Spannhals schieben, falls erfor- derlich dazu die Spannsschraube eine Gewinde- gänge lösen. Schutzhaube entsprechend den Anfordernissen ausrichten und Spannsschraube festziehen, bis die Schutzhaube fest sitzt. Die Schutzhaubearf sich bei geschlossener Spannsschraube nicht mehr verschieben setzen. Darauf achten, daß sich die Schleifscheibe frei drehen lält.
Arbeitswerk- zeug einsetzen		Vor allen Arbeiten an der Maschine Stecker aus der Steckdoseziehen. Arbeitsspindel durch Drücken auf die Spindelarre- tierung feststellen. Spannflansch, Arbeitswerk- zeug und Flanschmutter entsprechend der Abbildung montieren. Flanschmutter mit Zweilochschlüssel öffnen bzw. anziehen.
DEUTSCH	10	WS 700-100, WS 700-115, WS 700-125, WSE 700-115

CE-KONFORMITÄTSERKLÄRUNG

Wir erklären in alleiniger Verantwortung, daß这点es Produkt mit den folgenden Normen oder normativen Dokumenten übereinstimmt: EN 50 144, EN 55 104, EN 55 014, EN 60 555, HD 400 gemäß den Bestimmungen der Richtlinien 73/23/EWG, 89/336/EWG, 89/392/EWG.
