BRUGSANVISNING WS 700125 AEG

Begrænsning af omdrejningstal

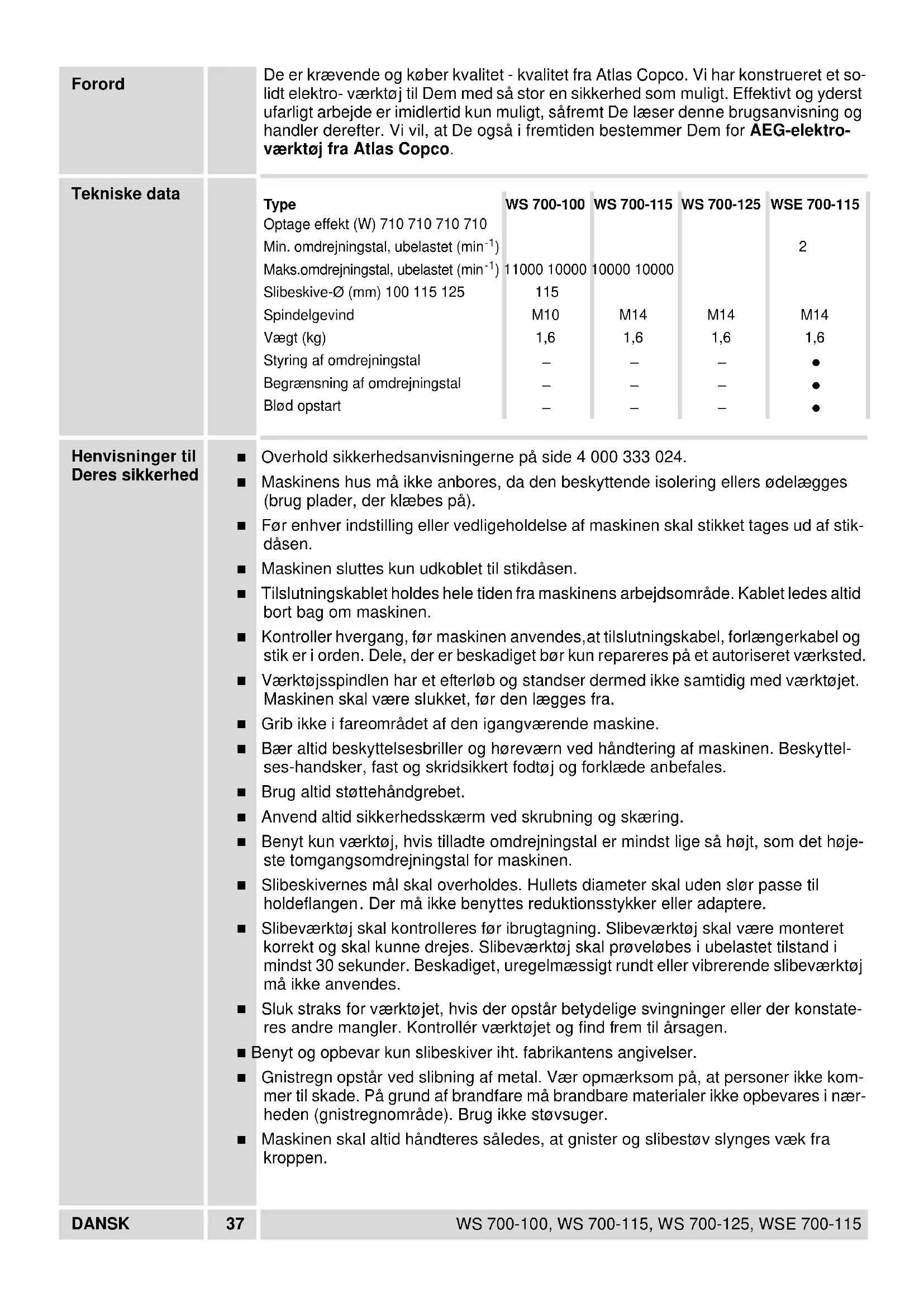

• DANSK 38 WS 700-100, WS 700-115, WS 700-125, WSE 700-115 ■ Støv, der opstår ved bearbejdning af sten er sundhesfarligt. Asbestholdigt materiale må ikke forarbejdes. I øvrigt henvises til Arbejdstilsynets vejledning om arbejde med vinkelslibere - BSR-1 2.10.101. I tvivls-tilfælde kontakt den lokale bedriftssund- hedstjeneste. ■ Skæreskiver må aldrig benyttes til skrubslibning. Skæreskiver må ikke udsættes for tryk fra siden. ■ Til deling af sten er føringsslæden foreskrevet. ■ Flangemøtrikken skal spændes inden maskinen tages i brug. ■ Det arbejdsemne, som skal bearbejdes, fastspændes, medmindre det holdes på plads af arbejdsemnets egenvægt. Før aldrig emnet mod skiven med hånden. ■ Ved ekstrem belastning (f.eks. glatslibning af metaller med gummibagskive og fibersliberondeller) kan der opstå en stærk tilsmudsning af vinkelsliberens indre dele. I disse tilfælde anbefales hyppig rengøring af maskinen og/eller tilkobling af et spændingsfaldsrelæ foran maskinen. Støjmåle- værdier Værktøjets A-vægtede lydtrykniveau er typisk: Lydtrikniveau = 85 dB (A). Lydeffekt niveau = 98 dB (A). Høreværn skal anvendes! Vibrations- måleværdier Det vægtede accelerationsniveau 5 m/s

Anvendelse Vinkelsliberen kan anvendes ved skæring i og slibning af mange materialer, som f.eks. metal eller sten. Ved tvivlstilfælde respekter produ-centens henvisninger af slibeværktøj. Produktet må ikke anvendes på anden måde og til andre formål end foreskrevet. Produktet må ikke anvendes på anden måde og til andre formål end foreskrevet. Nettilslutning Tilsluttes kun til enfase-vekselstrøm og kun til den netspænding, som er opgivet på mærkepladen. Tilslutning er også mulig til stikdåser uden jordomskifter, da der fore- ligger en beskyttelsesisolering i henhold til hhv. DIN 57 740/VDE 0740 og CEE 20. Radiostøj svarer til den europæiske standard EN 55014. Blød opstart (WSE 700-115) Den bløde elektroniske igangsætning forlænger levetiden for motor og drev. Tilslut- ningsstrømmen bliver reduceret til ca. det halve. Tænd/sluk Start: Skydekontakten trykkes fremad. For at ak- tivere kontaktspærren trykkes den forreste del af kontakten ned. Sluk: Skydekontakten trykkes ind. Kontakten vender automatisk tilbage til 0-stilling.

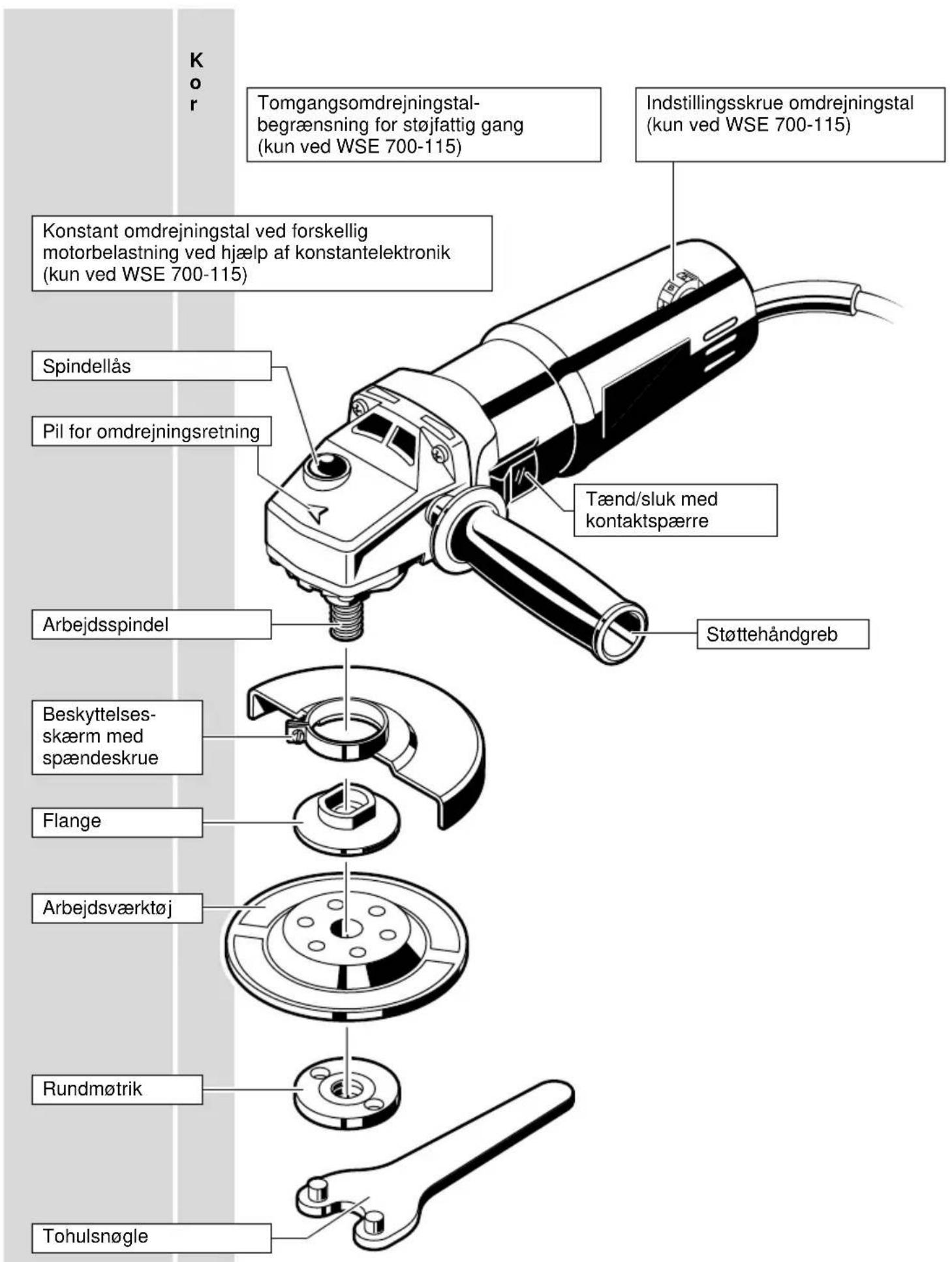

2DANSK 39 WS 700-100, WS 700-115, WS 700-125, WSE 700-115 Ændringer: Tekst, billede og data svarer til den tekniske udvikling på trykketidspunktet. Der tages forbehold for ændringer som følge af videreudvikling af vore produkter. Spindellås Pil for omdrejningsretning Arbejdsspindel Tænd/sluk med kontaktspærre Tomgangsomdrejningstal- begrænsning for støjfattig gang (kun ved WSE 700-115) Konstant omdrejningstal ved forskellig motorbelastning ved hjælp af konstantelektronik (kun ved WSE 700-115) Arbejdsværktøj

Støttehåndgreb Beskyttelses- skærm med spændeskrue Flange Rundmøtrik Tohulsnøgle Indstillingsskrue omdrejningstal (kun ved WSE 700-115)DANSK 40 WS 700-100, WS 700-115, WS 700-125, WSE 700-115 Elektronik Elektronikken regulerer omdrejningstallet ved stigende belastning. Under påvirkning af ekstreme elektromagnetiske fejl udefra kan der i enkelte tilfælde optræde forbigående omdrejningstalsvingninger. Forvalg af omdrejningstal (WSE 700-115) Forudindstilling af omdrejningstal med indstillingsskrue: A = laveste omdrejningstal G=højeste omdrejningstal Montering af beskyttelses- kappe Skub beskyttelsesskærmen på spændehalsen. Løsne eventuelt spændeskruen et par gevindom- drejninger. Indstil beskyttelsesskærmen iht. kravene og fast- spænd spændeskruen, indtil beskyttelsesskær- men sidder fast. Beskyttelsesskærmen må ikke kunne forskydes, når spændeskruen er fastspændt. Vær opmærk- som på, at slibeskiven kan dreje frit. Isætning af arbejdsværktøj Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Arbejdsspindel blokeres gennem tryk på spindel- låsen. Spændflange, arbejdsværktøj og flange- møtrik monteres i overensstemmelse med illustrationen. Flangemøtrik løsnes med tohulsnøgle resp. spændes.DANSK 41 WS 700-100, WS 700-115, WS 700-125, WSE 700-115 Arbejds- vejledning Tryk ikke ned i emnet under slibning, men før slibeskiven frem og tilbage over emnet i ensartede bevægelser. Skrubslibningen Det beste resultat ved skrubslibningen opnås, når slibeskiven bliver sat på slibefla- den i en vinkel af mindst 30°. For stærk belastning under slibningen skader vinkelsliberen og øger forbruget af slibeskiver. Slibeeffekten bliver ringere. Skæreskiver må aldrig benyttes til skrubslibning. Skæreskiver må ikke udsættes for tryk fra siden. Skære Ved skæring må vinkelsliberen ikke køre faste i emnet. Undgå brækkende bevægel- ser. Skærekniven skal foretage et rent snit. Til deling af sten er føringsslæden foreskrevet. Flade Til fladeslibning anvendes kunststofslibetallerken med fiberslibeblad. Til fjernelse af rust eller gamlemalingsrester, er en kopstålbørste velegnet. Rigtigt ar- bejdsomdrej- ningstal (WSE 700-115) Det optimale omdrejningstal afhænger bl.a. af hårdheden af det materiale, som skal bearbejdes, af arbejdsværktøj kvalitet: Vedligeholdelse Maskine og ventilationsåbninger skal altid holdes rene. Brug kun AEG tilbehør og reservedele. Lad de komponenter, hvis udskiftning ikke er blevet beskrevet, udskifte hos AEG service (brochure garanti/bemærk kundeser- viceadresser). Ved opgivelse af type nr. der er angivet på maskinens effektskilt, kan De rekvirere en reservedelstegning, ved henvendelse til: Atlas Copco Elektroværktøj, Brogrenen 3, DK-2635 Ishøj. Tilbehør Tilbehøret med bestillingsnumre fremgår af vore kataloger. Anvendelse Elektronik Slibning af kunststof med bagskive og slibeskive A-C Slibning af træ og fjernelse af farve med bagskive og slibeskive B-D Slibning af metal og spartling med bagskive og slibeskive C-F Fjernelse af rust på metal med ståltrådsbørste D-F Skrubning af stål, gennemskæring af stål og sten G Polering med bagskive og lammeuldshætte A-BNORSK 42 WS 700-100, WS 700-115, WS 700-125, WSE 700-115 Forord Du krever og kjøper kvalitet - kvalitet fra Atlas Copco. Vi har utviklet et holdbart og sikkert elektroverktøy. Men et effektivt og farefritt arbeid er kun mulig hvis du leser gjennom denne bruksanvisningen på forhånd og holder deg til disse informasjone- ne. Vi ønsker at du også i fremtiden kommer til å bestemme deg for AEG elektro- verktøy fra Atlas Copco. Tekniske data Informasjoner for din sikkerhet ■ Ta hensyn til sikkerhetsinformasjonene på det røde arket (4 000 333 024)! ■ Ikke bor inn i huset på maskinen, ellers oppstår det brudd på isolasjonen (bruk kle- beskilt!). ■ Trekk støpselet ut av stikkontakten, før det utføres noen som helst innstilling eller vedlikehold. ■ Maskinen må kun koples til stikkontakten i utkoplet tilstand. ■ Koplingsledningen må alltid holdes unna maskinens virkningsområde. Før lednin- gen alltid bakover bort fra maskinen. ■ Før enhver bruk må maskinen, koplingsledningen, skjøteledningen og støpselet kontrolleres med hensyn til skader og aldring. Skadede deler må kun repareres av en fagmann. ■ Verktøyspindelen fortsetter å gå etter at maskinen er slått av. Legg maskinen først ned når den er stanset helt. ■ Ikke grip inn i fareområdet til maskinen når den er igang. ■ Under arbeid med maskinen må du alltid bruke vernebriller og hørselvern. Det an- befales å bruke vernehansker, faste og sklisikre sko og forkle. ■ Bruk alltid ekstrahåndtaket. ■ Under skrubbsliping og kapping må vernedekselet alltid brukes. ■ Bruk kun arbeidsverktøy med et tillatt turtall som er minst like høyt som maskinens maksimale tomgangsturtall. ■ Ta hensyn til slipeskivenes mål. Hulldiameteren må passe uten klaring på festeflens. Ikke bruk overgangsstykker eller adaptere. ■ Slipeverktøy må kontrolleres før bruk. Slipeverktøyet må være feilfritt montert og kunne dreies fritt. La det prøvekjøre i minst 30 sekunder under belastning. Skadede, urunde eller vibrerende slipeverktøy må ikke brukes. ■ Slå maskinen straks av når det oppstår større svingninger eller det registreres an- dre feil. Kontrollér maskinen, for å finne årsaken. ■ Bruk og oppbevar alltid slipeskiver i henhold til produsentens informasjoner. ■ Under sliping av metaller oppstår gnistsprut. Pass på at ingen personer utsettes for fare. På grunn av brannfaren må det ikke befinne seg brennbare materialer i nær- heten (gnistenes rekkevidde). Ikke bruk støvavsug. ■ Hold maskinen alltid slik at gnister eller slipestøv flyr bort fra kroppen. Type WS 700-100 WS 700-115 WS 700-125 WSE 700-115 Opptatt effekt (W) 710 710 710 710 Min. tomgangsturtall (min
