Produkttype	Vinkelsliber
Mærke	AEG
Model	WS 715115
Optaget effekt	710 W
Tomgangshastighed	2700 - 10000 min⁻¹
Maks. skivediameter	115 mm
Akselgevind	M14
Vægt	1,5 kg
Strømforsyning	230 V ~ 50 Hz
Dobbelt isolation	Ja
Blød start	Ja
Hastighedsforvalg	Ja, med hjul (A til G)
Støjniveau (intensitet)	85 dB(A)
Støjniveau (tryk)	98 dB(A)
Målt vibration	5 m/s²
Anvendelse	Skæring og slibning af metal, sten osv.
Sikkerhed	Beskyttelseskappe, aksellås, låsekontakt
Medfølgende tilbehør	Ekstra håndtag, tapnøgle

Ofte stillede spørgsmål - WS 715115 AEG

Hvordan skifter jeg skiven på AEG WS 715115 vinkelsliberen?

Tag stikket ud. Lås motorakslen med låseknappen. Skru flangemøtrikken af med tapnøglen. Udskift skiven, og skru derefter møtrikken på. Spænd godt til.

Hvordan justerer jeg rotationshastigheden?

Brug hastighedsforvalgshjulet på maskinen. Drej det fra A (lav hastighed) til G (høj hastighed) afhængigt af materialet, der bearbejdes.

Hvilke typer skiver kan jeg bruge?

Brug skiver med en maksimal diameter på 115 mm og et hul på 22,2 mm. Til skæring skal du bruge skæreskiver; til slibning slibeskiver. Brug aldrig skæreskiver til slibning.

Hvordan monterer jeg beskyttelseskappen?

Placer kappen på akselhalsen fra forsiden. Drej den, indtil spændefjederen klikker ind bag anslaget. Kappen kan dreje frit mellem de to anslag. For at afmontere den løftes fjederen med en skruetrækker, og den trækkes fremad.

Hvilke sikkerhedsforanstaltninger skal jeg tage?

Bær beskyttelsesbriller og høreværn. Brug et ekstra håndtag. Arbejd aldrig uden beskyttelseskappe. Hold strømkablet bag på maskinen. Tag altid stikket ud før indgreb.

Kan vinkelsliberen bruges på sten?

Ja, men brug en styrevogn til skæring af sten. Bær en støvmaske, da silikastøv er skadeligt.

Hvad gør jeg ved for kraftige vibrationer?

Stop straks maskinen. Kontroller skivens tilstand: brug den ikke, hvis den er beskadiget eller ubalanceret. Udfør en prøvekørsel uden belastning i 30 sekunder før brug.

Hvordan rengør jeg vinkelsliberen?

Tag stikket ud. Rengør ventilationsåbningerne med en blød børste. Undgå opløsningsmidler. Ved kraftig tilsmudsning skal du bruge en stationær støvsuger. Bor aldrig i huset.

Hvor finder jeg reservedele?

Kontakt en autoriseret AEG-reparatør eller se på Atlas Copcos hjemmeside. Brug kun originale dele.

Hvilken strømforsyningsspænding kræves?

Vinkelsliberen fungerer på enkeltfaset vekselstrøm. Kontrollér, at netspændingen svarer til den, der er angivet på typeskiltet (normalt 230 V). Dobbeltisolering muliggør tilslutning uden jordforbindelse.

BRUGSANVISNING WS 715115 AEG

Vær venlight at Iæse og opbevare

Bruksanvisning

Stojmále-værdier Vibrations-måleværdier	Flangemøtrikken skal spændes inden maskinen tages i brug. Ved ekstrem belastning, f.eks. ved glatslibning af metaller med gummibagskive og fibersliberondeller, kan der opstå en stærk tilsmudnsing af vinkelsiberens indre de- le. I disse tilfædle anbefales punktudugning, hyppig rengøring af maskinen, somt tilkoblig spændingstalrelæ foran maskinen. Værktjets A-vægtede lydtrykniveau er typisk: Lydtrikviveau = 85 dB (A). Lydeffekt niveau = 98 dB (A). Høreværn skal anwendes! Det vægtede accelerationsniveau 5 m/s2.
Anvendelse	Vinkelsliberen kan anwendes ved skæring i og silibning af mange materialer, som f.eks. metal erller sten. Ved tvivilstfædle respekter produit-centens henvisninger af silbeværktøj. Produktetmökke anwendes på,andenmxde og til andre formål end foreskvet. Produktetmökke anwendes på,andenmxde og til andre formål end foreskvet.
Nettilslutting	Tilsluttes kun til enfase-vekselstrøm og kun til den netspænding, som er opgivet på mærkepladen. Tilslutting er øgså mulig til stikdåser utden jordomskifter, da der fore-ligger en beskyttsesisolering i henhold til hhv. DIN 57 740/VDE 0740 og CEE 20. Radiostøj svarer til den europæiske standard EN 55014.
Tænd/sluk	Tænd: Skydekontakten trykkes bagud. For at ak- tive kontaktspærren trykkes den forreste del af kontakten ned. Sluk: Skydekontakten trykkes ind. Kontakten vender automatisk tilbage til 0-stilling.
Blød opstart	Den blødete elektroniske igangsætning forlænger levetiden for motor og drev. Tilslut- ningsstrømmen bliver reduceret til ca. det halve.
DANSK	38 WS 650-115, WS 715-115, WS 715-125, WSE 800-125

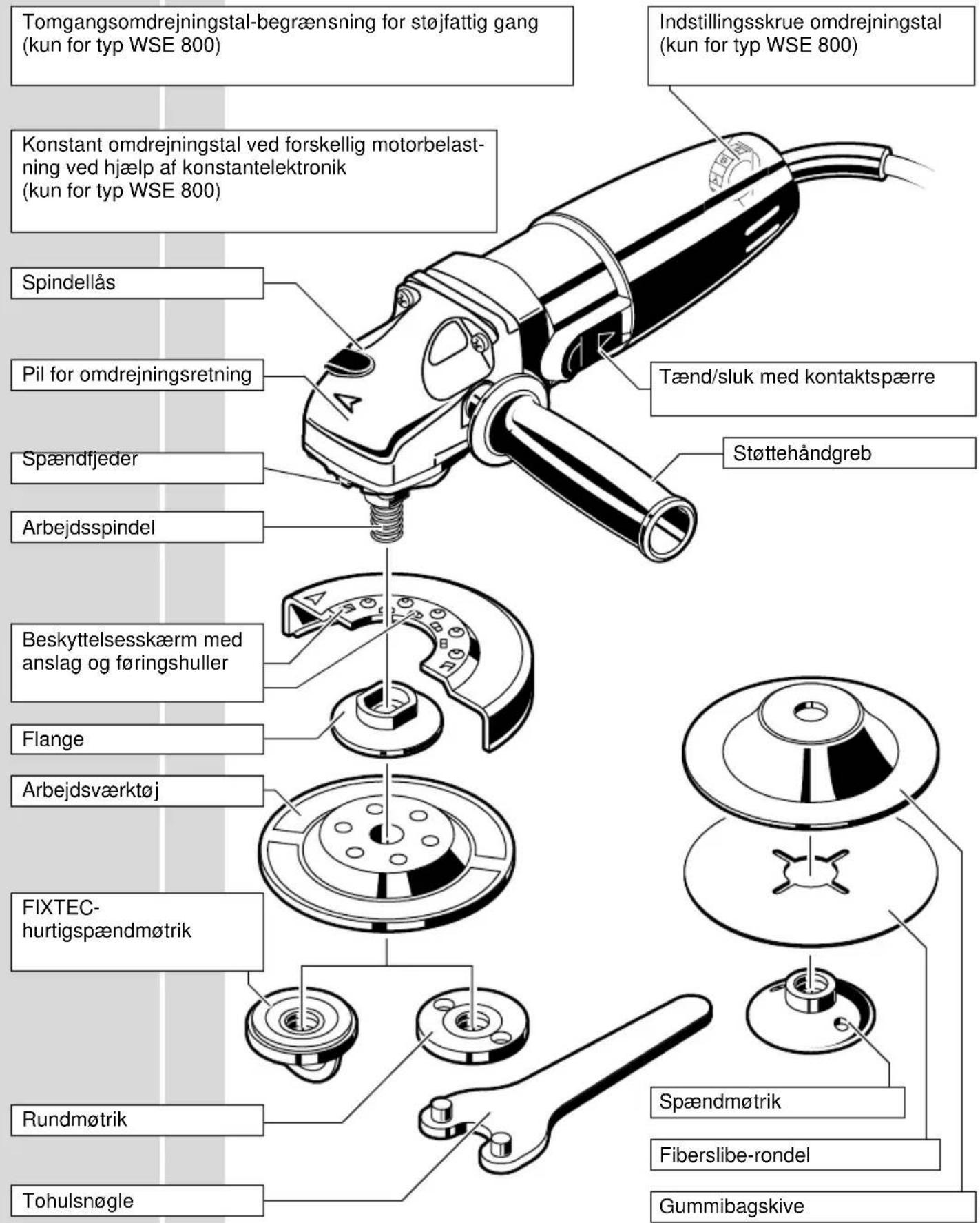

Kort beskrivelse

Anderinger: Tekst, billede og data svarer til den tekniske udvikling pa trykketidspunktet. Der tages forbrehold for enderinger som flege af videreudvikling af voreprodukter.

Elektronik Forvalg af omdrejningstal	Elektronikken regulerer omdrejningstallet ved stigende belastning. Under påvirkning af ekstreme elektromagnetiske fejl udefra kan der i enkelte tilfælde optraede forbigående omdrejningstalsvingninger. Forudinstilling af omdrejningstal med indstillingsskrue: A= laveste omdrejningstal G= højeste omdrejningstal
Montering af beskyttelses-kappe	Beskyttelsesskærm skydes forfra på spindelhal- sen (som vist på illustrationen).
	Beskyttelsesskærm drejes indtil spændfjederen bag anslagetkommen i indgreb. Beskytteseskap- pen kan drejes i området mullem de to anslag. Ved afmontering af beskyttesesskærmen udlo- ses spændfjederen let med en skruetrækker og beskyttesesskærmen drejes helt fremad. Beskyt- nelsesskærmen trækkes fortil ud.
Isæting af arbejdsværktøj	Før ethvert arbejde ved maskinen skal stikket tages ud af stikdåsen. Arbejdsspindel blokeres gennem tryk på spindel- låsen. Spændflange, arbejdsværktøj og flange- mørik monteres i overensstemmelse med illustrationen.
FIXTEC-hurtig- spændmørik	FIXTEC-hurtigspændmørik spændes og løsnes kun med handkraft. Brug ikke væraktøj. Vær opmærksom på, at handtagbjlen af FIXTEC-hurtigspændmørik kun bliver stil- let lodret ved antræk/lysning. Flangemørik løsnes med tohulsnøgle resp. spændes.
Rundmørik
DANSK	40	WS 650-115, WS 715-115, WS 715-125, WSE 800-125

Arbejds-vejledning	Tryk不解i emnet under slimning, men För slimeskiven frem og tilbage over emnet i ensartede bevægelser.
Skrubslibrin-gen	Det Beste resultat ved skrubslibningen opnås,+när slimeskiven bliver sat på slimefladen i en vinkel af mindst 30°.For størk belastning under slimmingen skader vinkelsliberen og øger forbruget af slimeskiver. Slibeeffekten bliver ringere.Skærereskivermö aldrig benytttes til skrubslibning. Skærereskivermö ikke udssættes fortryk fra sidera.
Skære	Ved skæringmö vinkelsliberen ikke køre faste i emnet. Undgå brækkende bevægelser. Skærekniven skal foretag et rent snit.Til deling af sten er føringsslæden foreskrevet.
Flade Til flodeslibning anwendes kunststofslabetallerken med fiberslimeblad.Til fjernelse af rust eller gamlemalingsrester, er en kopstålborste velegnet.
Vedligeholdelse	Maskine og ventilationsåbninger skal altid holdes rene.Brug kun AEG tilbehør og resededele. Lad de componententer,his udskifting��kke er blevet beskrevet, udskifte hos AEG service (brochure garanti/bemørk kundeserviceadresser).Ved opgivelse af type nr. der er angivet på maskinens effektskilt, kan De rekvirere en resedendelstegning, ved henvendelse til: Atlas Copco Elektroværktøj,Brogrenen 3, DK-2635 Ishøj.
Tilbehør	Et udvalg af tilbehøret fremgår af side 2-3. Yderligere tilbehør med bestillingsnumrefremgår af vore katalogera.
DANSK	41

Rotationsriktningspil

Klammring

Spindel

Vi erklæerer under almindeligt ansvar, at dette produit er i overensstemmelse med følgende normer eller normative dokumenter: EN 50 144, EN 55 014, EN 55 014-2, EN 60 555, HD 400 i henhold til bestemmelsene i direktiverne 73/23/EØF, 89/336/EØF, 89/392/EØF.

CE-ERKLÄERING AV KONFORMITET

Vi overtar ansvaret for at dette produit er i overenstemmelse med følgende standarder eller standard-dokumenter: EN 50 144, EN 55 014, EN 55 014-2, EN 60 555, HD 400 i samsvar med bestemmelsene i direktivene 73/23/EØF, 89/336/EØF, 89/392/EØF.

CE-KONFORMITETSFÖRKLARINGEN
