WS 715115 - Smerigliatrice elettrica AEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Smerigliatrice angolare
Marca	AEG
Modello	WS 715115
Potenza assorbita	710 W
Velocità a vuoto	2700 - 10000 min⁻¹
Diametro massimo del disco	115 mm
Filettatura dell'albero	M14
Peso	1,5 kg
Alimentazione	230 V ~ 50 Hz
Doppio isolamento	Sì
Avviamento progressivo	Sì
Preselezione della velocità	Sì, tramite rotella (da A a G)
Livello di rumore (intensità)	85 dB(A)
Livello di rumore (pressione)	98 dB(A)
Vibrazione misurata	5 m/s²
Utilizzo	Taglio e levigatura di metallo, pietra, ecc.
Sicurezza	Cappa protettiva, blocco dell'albero, interruttore con blocco
Accessori forniti	Impugnatura supplementare, chiave a perni

Domande frequenti - WS 715115 AEG

Come cambiare il disco della smerigliatrice AEG WS 715115?

Scollegare l'apparecchio. Bloccare l'albero motore con il pulsante di blocco. Svitare il dado della flangia con la chiave a perni. Sostituire il disco, quindi riavvitare il dado. Serrare saldamente.

Come regolare la velocità di rotazione?

Utilizzare la rotella di preselezione della velocità situata sulla macchina. Ruotarla da A (velocità ridotta) a G (velocità elevata) a seconda del materiale da lavorare.

Quali tipi di dischi posso utilizzare?

Utilizzare dischi con un diametro massimo di 115 mm e un foro di 22,2 mm. Per il taglio, utilizzare dischi da taglio; per la levigatura, dischi da levigatura. Non utilizzare mai dischi da taglio per la smerigliatura.

Come montare la cappa di protezione?

Posizionare la cappa sul collo dell'albero dalla parte anteriore. Ruotarla fino a quando la molla di serraggio scatta dietro l'arresto. La cappa può ruotare liberamente tra i due arresti. Per smontarla, sollevare la molla con un cacciavite e rimuoverla verso l'avanti.

Quali precauzioni di sicurezza devo prendere?

Indossare occhiali di protezione e una cuffia antirumore. Utilizzare un'impugnatura supplementare. Non lavorare mai senza cappa protettiva. Tenere il cavo di alimentazione sul retro della macchina. Scollegare sempre l'apparecchio prima di qualsiasi intervento.

La smerigliatrice può essere utilizzata sulla pietra?

Sì, ma utilizzare un carrello di guida per il taglio della pietra. Indossare una maschera antipolvere perché la polvere di silice è nociva.

Cosa fare in caso di vibrazioni eccessive?

Fermare immediatamente l'apparecchio. Verificare lo stato del disco: non utilizzarlo se danneggiato o sbilanciato. Eseguire un test a vuoto per 30 secondi prima dell'uso.

Come pulire la smerigliatrice?

Scollegare l'apparecchio. Pulire le fessure di ventilazione con una spazzola morbida. Evitare solventi. Per uno sporco ostinato, utilizzare un aspirapolvere fisso. Non forare mai l'involucro.

Dove trovare pezzi di ricambio?

Contattare un servizio post-vendita autorizzato AEG o consultare il sito web di Atlas Copco. Utilizzare solo pezzi originali.

Qual è la tensione di alimentazione richiesta?

La smerigliatrice funziona con corrente alternata monofase. Verificare che la tensione di rete corrisponda a quella indicata sulla targhetta (generalmente 230 V). Il doppio isolamento consente il collegamento senza messa a terra.

MANUALE UTENTE WS 715115 AEG

Si prega di leggere le istruzioni e di conservarle

Instructions d'utilisationTravaux d'ébarbageTravaux de tronçonnagePonçage des surfaces	1	Lors du travail ne pas exercer une trop grande pression sur l'outil mais guider la meule de façon régulière sur la pièce à travailler.Lors des travaux d'ébarbage, la plus grande efficacité est atteinte lorsque la meule est posée à au moins 30° par rapport au plan de travail.Une sollicitation trop élevé durant le travail nuit à la machine et provoque une usure plus rapide des disques. La performance s'en trouve réduite.Ne jamais utiliser de disques à tronçonnner pour exécuter des travaux d'ébarbage. Ne pas exercer de pression latérale sur un disque à tronçonnner.Lors des travaux de tronçonnage, ne pas tener l'outil de biais par rapport au plan de travail. La meule de tronçonnage doit partager une arête de coupe irréprochable.Le chariot de guidage est obligatoire pour des travaux de tronçonnage de la pierre.Pour le ponçage des surfaces utiliser un plateau de ponçage en matière plastique avec disque abrasif UTILiser une Brosse métallique pour éliminer la rouille ou de vieilles couches de pein-ture.
Entretien		La machine et ses ouïes de refroidissement doivent toujours restorer propres.N'utiliser que des pieces et accessoires AEG. Pour des pieces dont l'échange n'est pas décrit, s'accuser de préférence aux stations de service après-venture AEG (voir brochure Garantie/Adresses des stations de service après-vente).Si besoin est, une vue éclatée de l'appareil peut être fournie. S'accuser, en indi-quant bien le type de la machine et le nombre à dix chiffres figurant sur la plaque signalétique, à votre station de service après-venture (voir liste jointe) ou directement à Atlas Copco Electric Tools GmbH, B.P. 320, D-71361 Winnenden.
Accessoire		Vous trouverez la liste des accessoires à la page 2-3. Autres accessoires avec leur référence consulter notre catalogue.
FRANÇAIS	16	WS 650-115, WS 715-115, WS 715-125, WSE 800-125

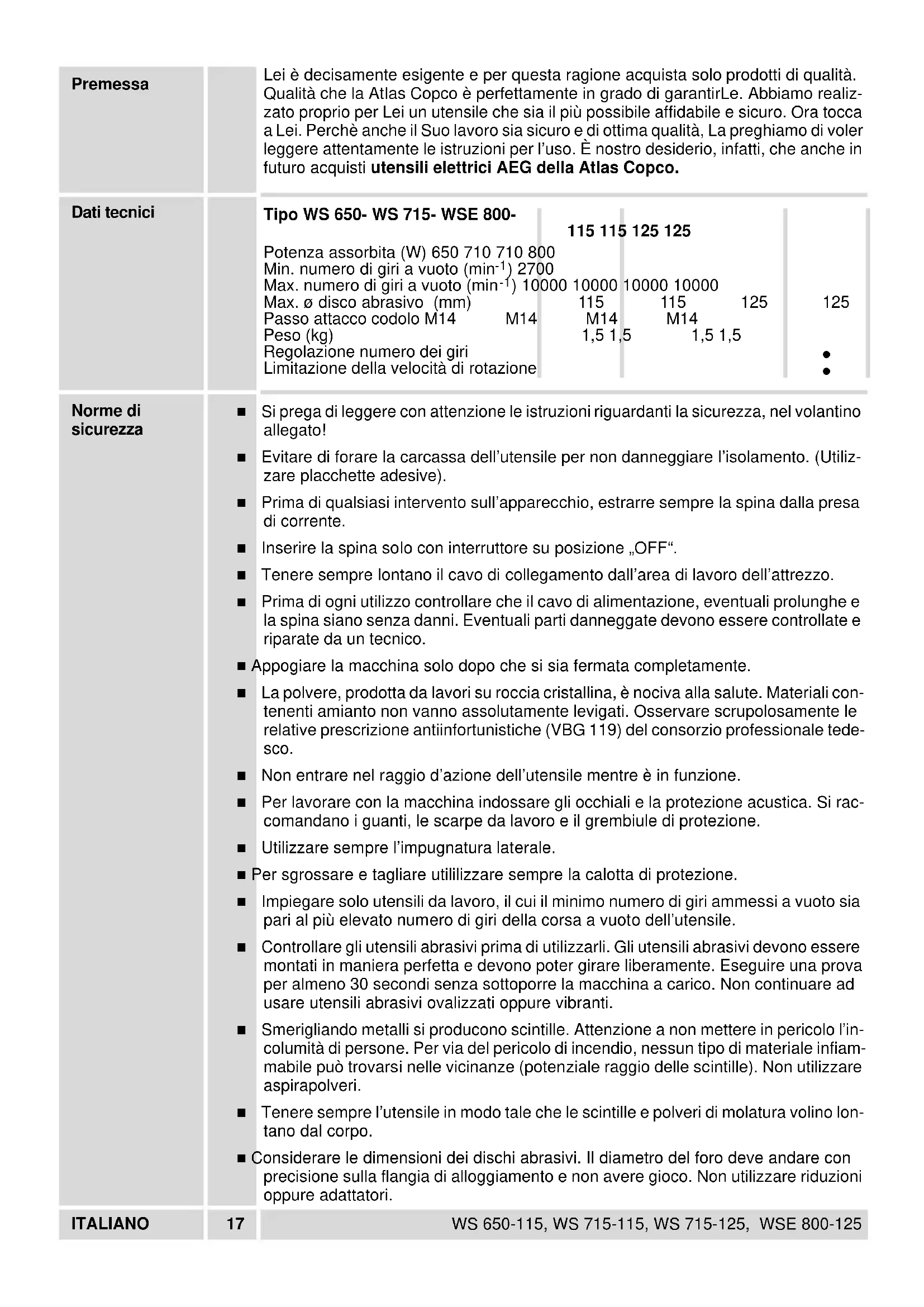

Premessa	Lei è decidamente esigente e per questa ragione acquista solo prodotti di qualità. Qualità che la Atlas Copco è perfettamente in grado di garantirLe. Abbiamo realizzato proprio per Lei un utensile che si è più POSSibile affidabile e sicuro. Ora莅ca a Lei. Perché èanche il Suo lavoro sua sicuro e di ottima qualità, La preghiamento di VOLER leggere attendamente le istruzioni per l'uso. è nostro desiderio, infatti, che sono in futuro acquisti utensili elettrici AEG della Atlas Copco.
Dati tecnici	Tipo WS 650- WS 715- WSE 800-115 115 125 125Potenza assorbita (W) 650 710 710 800Min. numero di giri a vuoto (min-1) 2700Max. numero di giri a vuoto (min-1) 10000100001000010000100001000010000100001000010000100001000010000100001000010000100001000010000100001000	125
	Passo attacco codolo M14 M141,5 1,5 1,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,5
	Regolazione numero dei giriLimitazione della velocità di rotazione
Norme di sicurezza	Si prega di leggere conattenzione le istruzioni riguardanti la sicurezza, nel volantino allegato!Evitare di forare la carcassa dell'utensile per non danneggiare l'isolamento. (Utiliz-zare placchette adesive).Prima di qualiasi intervento sull'apparecchio, estrarre sempre la spina alla presa di corrente.Inserire la spina solo con interrottore su posizione ,OFF".Tenere sempre lontano il cavo di collegamento dall'area di lavoro dell'attrezzo.Prima di agli utilizzo controllare che il cavo di alimentazione, eventuali prolonghe e la spina siano dalle danni. Eventuali parti danneggate devono essere controllate e riparate da un technician.Appogiare la macchina solo dopo che si via ferrata completenessaLa polvere, prodotta da lavori su rocca cristallina, è nociva alla salute. Materiali contenenti amianto non vanno assolutamente levigati. Osservare scruplosamente le relative prescrizione antiinfortunistiche (VBG 119) del consorzio professionale tede-sco.Non entrare nel raggio d'azione dell'utensile什么意思 è in funzione.Per lavorare con la macchina indossare gli occhiali e la protezione acustica. Si rac-comandano i guanti, le scarpe da lavoro e il grembiule di protezione. Utilizzato sempre l'impugnatura laterale.Per sgrossare e tagliare utilizzare sempre la calotta di protezione.Impiegare solo utensili da lavoro, il cui il minimo numero di giri ammessi a vuoto sua parsi al più elevato numero di giri della corda a vuoto dell'utensile.Controlare gli utensili abrasivi prima di utilizzarli. Gli utensili abrasivi devono essere montati in maniera perfetta e devono poter girare liberamente. Eseguire una prova per almeno 30 secondienza sottoporre la macchina a carico. Non continuare ad usare utensili abrasivi ovalizzati oppure vibranti.Smerigliando metalli si producono scintille. Attenzione a non mettere in pericolo l'in-columità di persone. Per via del pericolo di incendio, nessun tipo di materiale inflam-mabile più trovarsi nelle vicinanze (potenziale raggio delle scintlle). Non utilizzato aspirapolveri.Tenere sempre l'utensile in modo tale che le scintlle e polveri di molatura volino lon-tano dal corpo.Considerare le dimensioni dei dischi abrasivi. Il diametro del foro deve andare con precisione sulla flangia di alloggiamento e non essere giocco. Non utilizzato riduzionioppure adattatori.
ITALIANO	17WS 650-115, WS 715-115, WS 715-125, WSE 800-125

Livello di rumorosità	Mai utilizzare mola abrasiva da taglio diritta per lavori di sgrossatura. Mai esercitarere pressione laterale su mole abrasive da taglio.La slitta di guida è prescritta per la taglio della pietra.Il dato flangiato deve essere serrato prima dell'utilizzo della macchina.In caso di estreme condizioni d'uso (per es. per molature di metalli lisci con le mole a scodella e di fibre vulcanizzate) si può Produce un forte inquinamento utilizzato la smerigliatrice angolare. In queste casi è necessario utilizzato un impianto di aspi-razione fisso, un accorciamento del cilindro pulitore e/o il collegamento in series dell'utensile con un interruptatore di sicurezza.La misurazione A del livello di rumorosità di un utensile è di solito:Livello di rumorosità = 85 dB (A).Potenza della rumorosità = 98 dB (A).Utilizzare le protezioni per l'udito!La misurazione dell'accellerazione di solito è 5 m/s2.
Livello di vibrazioni
Possibilità di utilizzo	La smerigliatrice angolare è adatta per tagliare e smerigliare molti materiali, come per esempio metalli o pietre. In caso di dubbio osservare leindicazioni del produt-lore dei dischi per smerigliare.Usellizzare il prodotto solo per l'uso per cui è previsto.
Collegamento alla rete	Alimentazione dell'utensile: corrente alternata monofase. Importante: la tensione della rete deve corrispondere aQLa riportata sulla targhetta dell'utensile. Il collegamento è possibileanche con prese non munite di contatto di protezione: è previsto infatti un isolamento di protezione conforme a norme DIN 57 740/VDE 0740 (CEE 20). La schermatura contro i radiodisturbi è conforme alla norma europea EN 55014.
Accensione-Spignimento	Accensione: spostare I'interruttore all'indietro e per bloccarlo premere nella parte anteriore.Spignimento: premere I'interruttore nella parte posteriore. L'interruttore torna automaticamente nella posizione 0.
Avviamento morbido	L'avviamento morbido elettronico aumento la durata di vita del motore e della parte meccanica, la corrente di avviamento viene ridotta di ca. la metà.
ITALIANO	18 WS 650-115, WS 715-115, WS 715-125, WSE 800-125

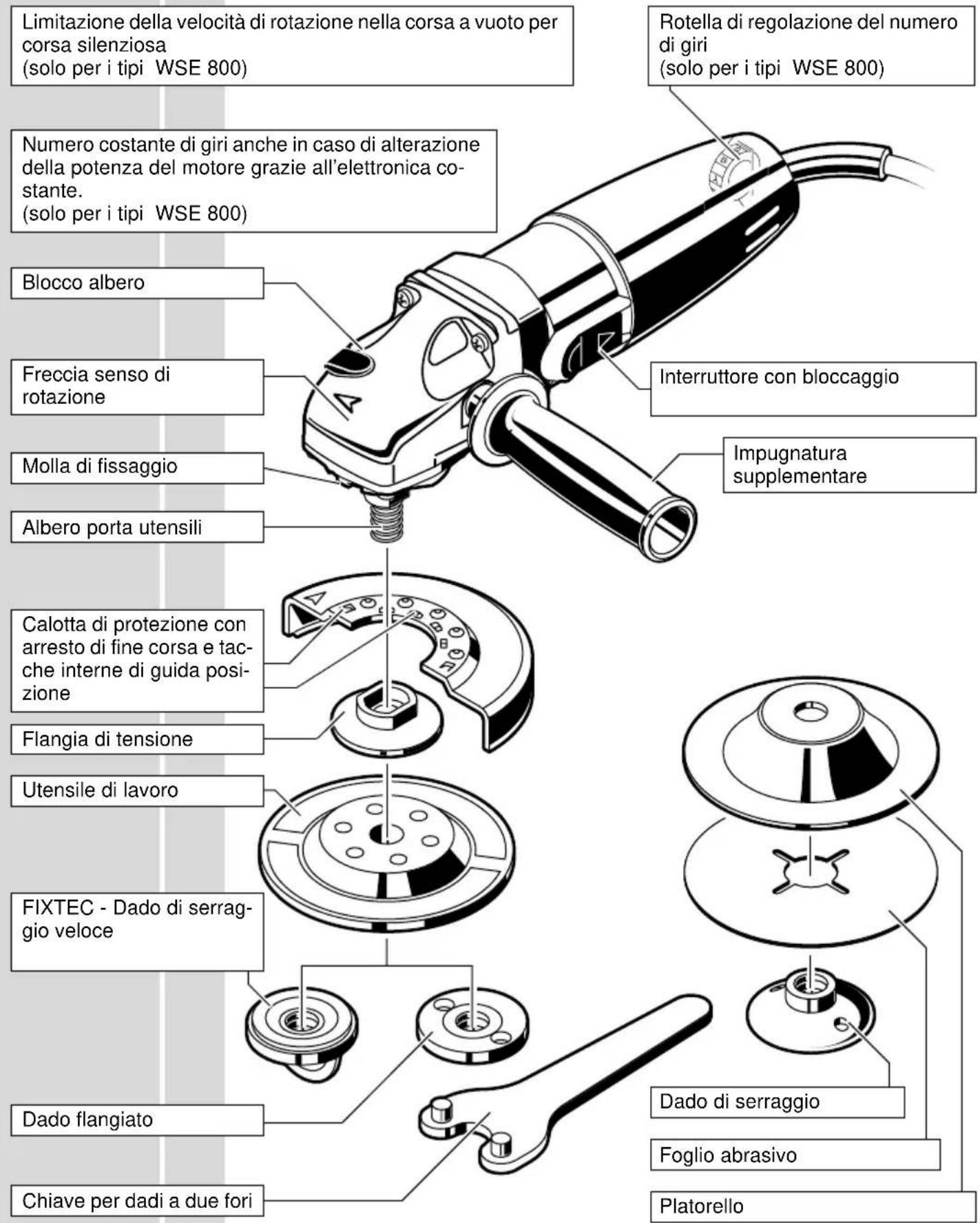

Descrizione

Modifiche: Testo, figure e dati corrispondono allo standard tecnico aggiornato all'epoca della stampa. Ci riserviamo pertanto eventuali modifiche tecniche dovute all'ulteriore sviluppo dei nostri prodotti.

Elettronica Scelta della potenza		L'élettronica regola l'assorbimento di corrente in base al carico. Il numero di giri potrebbe essere influenzato da causali interferenze elettromagneti-che esterne. Presezione velocità con selettore: A= velocità minima G= velocità massima
Montaggio della calotta di protezione		Inserire la calotta di protezione come migliorato in illustrazione. Girare la calotta di protezione fino a che la molla regolatrice si via sbocata dopo l'arresto. La calotta di protezione può essere girata nell'ambito di entrambé le posizioni di arresto. Per togliere la calotta di protezione sollevare leggermente la molla regolatrice con una maniglia a vite e portare la calotta di protezione nella posizione iniziiale. Sfilare quando la calotta di protezione.
Fissaggio dell'utensile da lavoro	1	Prima di qualiasi intervento sull'apparecchio, estrarre sempre la spina dalla presa di corrente. Verificare l'albero porta utensili tramite una pressione sull'arresto albero. Montare la flangia di tensione dell'utensile da lavoro e il mandrino flangiato conformamente all'illustrazione.
FIXTEC - Dado di serraggio velocice	2	Tramite il FIXTEC è possibile serrare e allentare il dato di serraggio velocice con una sola mano. Non capovolgere l'utensile. Fare attentione che la linguetta dell'impugnatura del dato di serraggio velocice - FIX-TEC sua rivolta verso l'alto per serrare e allentare. Allentare e serrare il dato flangiato con la chiave di serraggio.
Dado flangiato
ITALIANO	20	WS 650-115, WS 715-115, WS 715-125, WSE 800-125
Indicazioni pratiche Modo di sgrossatura Mola troncatrice Molatura di piani	Per smerigliare non esercitare pressione sul pezzo da lavorare, ma muovero la smerigliatricce con un moto oscillante sul pezzo da lavorare. La migliorhe resa viene raggiunta alla mola per sgrossare, se la smerigliatricce viene accostata a un angolo minimo di 30° sulla superficie piana di molatura. Durante la molatura una force pressione danneggia la smerigliatricce e aumento il consumo della molta, quando il rendimento risulta minore. Mai utilizzare mola abrasiva da taglio diritta per lavori di sgrossatura. Mai esercitare pressione laterale su mole abrasive da taglio. Nel lavoro di troncatura la mola sulla superficie piana non va inclinata. Il disco da taglio deve presentare lo spigolo di taglio pulito. La slitta di guida è prescritta per la taglio della pietra. Utilizzato il platorello per materiali sintetici con parte abrasiva per molatura di piani. Per la levigungazione della ruggine o di vecchi strati di vernice bisogna utilizzato una spazzola a fili d'acciaio (spazzola cilindrica).
Manutenzione
Manutenzione Utilizzazione esclusivamente accessori e peszi di ricambio AEG. L'installazione di pezzi di ricambio non specificamente prescritti dall'AEG va preferibilmente effettua dal servizio di assistenza clienti AEG (ved. opuscolo Garanzia/Indirizzi Assistenza technique). In caso di mancanza del disegno esploso, più essere richiesto al seguente indirizzo: Atlas Copco Tools Italia Via Fratelli Gracchi 39, 20092 Cinisello Balsamo Mi.
Accessorio
Per la scelta degli accessori vedere a pag. 2-3. Per la vasta gamma di accessori e relativi codici consultare i nostri cataloghi.
ITALIANO	21	WS 650-115, WS 715-115, WS 715-125, WSE 800-125
Introduccion		Usted exighe lo mejor, y ha optado por una calidad profesional - de Atlas Copco. Uti- lice correctamente su nuova herramienta electrica. Está fabricada con todo cuid- do, pero primero debe leer las siguientes instrucciones. Una herramienta electrica + sólo ofrece su mejor rendimiento cuando se maneja adecuadamente. Herramlientas Eléctricas AEG de Atlas Copco.
Datasétécnicos		Tipo WS 650- WS 715- WSE 800-115 115 125 125Potencia nominal (W) 650 710 710 800Min. velocidad en vacio (min-1) 2700Máx. velocidad en vacio (min-1) 10000 10000 10000Diám. disco de amolado (mm)115115125125Rosca de eje de trabajo10000 10000 10000Peso (kg)1,5 1,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,51,5
Consejos de seguridad		iPreste atencion a las instrucciones de seguridad del libro adjunto!No taladre la carcasa del motor, ya que se podra dañar el doble aislamiento (utilizar adhesivos).Desconecte siempre el enchufe antes delever a caboequalquier trabajo en la maquina.Enchufe lamaids a la red solamente en posición desconectada.Mantenga sempre el cable分开el radio deersion de lamaids. Lleve siem-pre el cable detrás de usted.Antes de empezar a trabajo, compruebe si está dañada lamaids, el cable o el enchufe, o si el material presente fatiga. Las reparaciones sólo se llevarán a cabo por Agentes de Servicio autorizados.Permita que separe lamaids antes deponerla sobre una superficie.El polvo que se produce al trabajo en piedras con acido silicico cristalino能把 dañar la salute. No trabajo en ningun material que contenga amIENTo. Respete las normativas de sécurité dictadas por los organismos competentes en materia de salute laboral.No acceda nunca a la zona de peligro de lamaids cuando está funciona.Utilice siempre protectores auditivos y gafas de seguridad cuando trabajo con estamaids. Internacional. Temblo de seguidad no deslizante.Usesiempre la empuñadura auxiliar.Usesinclujera de protección en trabajo de amolado en bruto y corte.Usesinamente utiles cuya velocidad permitida sea comominimum tan alta como lavelocidad en vacio más alta de lamaids.Comprobar los utiles de lijar/amolar antes de su uso.Elutildeestestperfectamente montado, debiendogirar libremente. Realizar una prueba de configuracionsincarga durante 30segundos como minimum. No usar los utiles de lijar/amolar dañadolos de giro descentrado o vibrantes.Al amolar metales se proyeetan chispas.Cuidar de noponer en peligro a personas.Debido alpeligro de incidio nodeben encontrarce circa (en el area de alcance de laschispas) materiales inflamables. Noutilice extracción depolvo en este caso.Tenga cuidado para que no le salten chispas ni virutas de la pieza de trabajo.Considerar las dimensiones de los discos de amolar\lijadores. Eldiametro del orificio deajustar sin holgura en labrida de apoyo. No emplear piezas de reducciono adaptadores.
