WS 715125 - Smerigliatrice elettrica AEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Smerigliatrice angolare
Marca	AEG
Modello	WS 715125
Potenza assorbita	710 W
Velocità a vuoto	2700 - 10000 min⁻¹ (variabile)
Diametro massimo del disco	125 mm
Filettatura dell'albero	M14
Peso	1,5 kg
Alimentazione	Corrente alternata monofase, 230 V ~ (secondo targa)
Protezione	Doppio isolamento (Classe II), soppressione interferenze radio EN 55014
Livello di rumore	Intensità 85 dB(A), livello 98 dB(A)
Vibrazione	Accelerazione 5 m/s²
Avviamento progressivo	Sì
Preselezione di velocità	Sì, tramite rotella elettronica (A=basso, G=alto)
Cappa di protezione	Sì, orientabile tra due battute
Sistema di bloccaggio rapido	FIXTEC (dado rapido manuale)
Funzioni principali	Sbozzatura, taglio, levigatura delle superfici
Manutenzione	Pulire regolarmente le feritoie di raffreddamento
Ricambi e riparabilità	Utilizzare ricambi AEG; contattare il servizio post-vendita AEG
Norme	EN 50 144, EN 55 014, EN 55 014-2, EN 60 555, HD 400

Domande frequenti - WS 715125 AEG

Come cambiare il disco della smerigliatrice?

Prima staccare l'apparecchio dalla presa. Bloccare l'albero motore premendo il bloccaggio dell'albero. Utilizzare il sistema FIXTEC per il dado rapido (solo serraggio/allentamento manuale) o una chiave a fori per il dado standard. Sostituire il disco, quindi serrare saldamente il dado.

Come regolare la velocità di rotazione?

Ruotare la rotella di preselezione situata sull'apparecchio. La posizione A corrisponde a una velocità ridotta, la posizione G a una velocità elevata. L'elettronica mantiene la velocità costante sotto carico.

Come montare la cappa di protezione?

Posizionare la cappa dalla parte anteriore sul collo dell'albero. Girarla fino a quando la molla di bloccaggio si innesta dietro il fermo. La cappa può quindi ruotare liberamente tra le due battute. Per smontarla, sollevare la molla con un cacciavite e far scorrere la cappa in avanti.

Posso usare questa smerigliatrice per il taglio della pietra?

Sì, ma è necessario utilizzare la cappa di protezione adatta e un carrello di guida obbligatorio per la pietra. Non utilizzare mai dischi da taglio per la sbozzatura ed evitare qualsiasi pressione laterale.

Cosa fare se la smerigliatrice non si avvia?

Innanzitutto verificare che l'apparecchio sia collegato a una presa di corrente con la tensione corretta. Assicurarsi che l'interruttore sia in posizione di arresto prima di collegare. Se il problema persiste, contattare il servizio post-vendita AEG.

Come pulire la smerigliatrice?

Mantenere le feritoie di raffreddamento pulite spolverandole regolarmente. Utilizzare un panno asciutto o una spazzola. Non utilizzare solventi o prodotti aggressivi. Staccare sempre l'apparecchio prima della pulizia.

Quali accessori sono disponibili per questo modello?

Consultare l'elenco degli accessori fornito con le istruzioni o il catalogo AEG. È possibile utilizzare dischi abrasivi, piastre di levigatura, spazzole metalliche, ecc., adatti al diametro 125 mm e alla filettatura M14.

Posso usare questa smerigliatrice per la levigatura delle superfici?

Sì, montare una piastra di levigatura in materiale plastico con un disco abrasivo. Per rimuovere ruggine o vernice, utilizzare una spazzola metallica. Non sovraccaricare l'apparecchio.

Qual è la garanzia della smerigliatrice AEG WS 715125?

La garanzia è fornita dal servizio post-vendita AEG. Consultare l'opuscolo Garanzia/Indirizzi fornito con l'apparecchio. Utilizzare esclusivamente ricambi AEG.

Come sostituire le spazzole del motore?

La sostituzione delle spazzole non è descritta nel manuale. Si consiglia di affidare questa operazione a un servizio post-vendita AEG autorizzato per garantire la sicurezza e le prestazioni.

MANUALE UTENTE WS 715125 AEG

Si prega di leggere le istruzioni e di conservarle

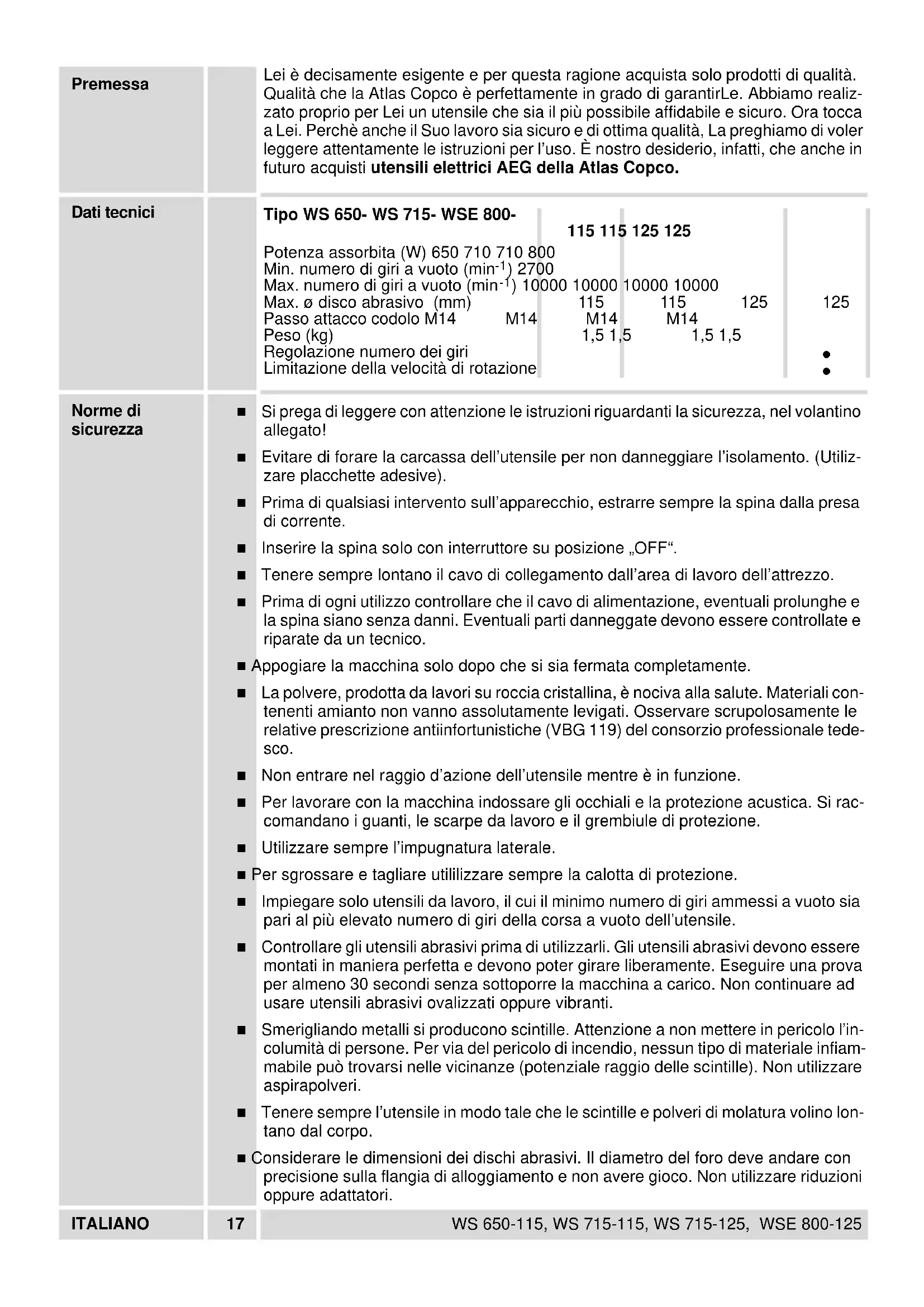

Premessa	Lei è decidamente esigente e per questa ragione acquista solo prodotti di qualità. Qualità che la Atlas Copco è perfettamente in grado di garantirLe. Abbiamo realizzato proprio per Lei un utensile che si è più POSSibile affidabile e sicuro. Ora tocca a Lei. Perchéanche il Suo lavoro sua sicuro e di ottima qualità, La preghiamento di VOLER leggere attendamente le istruzioni per l'uso. è nostro desiderio, infatti, che sono in futuro acquisti utensili elettrici AEG della Atlas Copco.
Dati tecnici	Tipo WS 650- WS 715- WSE 800-115 115 125 125Potenza assorbita (W) 650 710 710 800Min. numero di giri a vuoto (min-1) 2700Max. numero di giri a vuoto (min-1) 1000010000100001000010000125Max. ø disco abrasivo (mm)115115125Passo attacco codolo M14 M14M14M14Peso (kg)Regolazione numero dei giriLimitazione della velocità di rotazione1,5 1,51,51,5125Regolazione numero dei giriLimitazione della velocità di rotazione1,5 1,51,51,5125
Norme di sicurezza	Si prega di leggere conattenzione le istruzioni riguardanti la sicurezza, nel volantino allegato!Evitare di forare la carcassa dell'utensile per non danneggiare l'isolamento. (Utiliz-zare placchette adesive).Prima di qualiasi intervento sull'apparecchio, estrarre sempre la spina alla presa di corrente.Inserire la spina solo con interrottore su posizione „OFF".Tenere sempre lontano il cavo di collegamento dall'area di lavoro dell'attrezzo.Prima di agliutilizzo controllare che il cavo di alimentazione, eventuali prolonghe e la spina siano dalle!. Eventuali parti danneggate devono essere controllate e riparate da un technician.Appogiare la macchina solo dopo che si via fermata completeness..La polvere, prodotta da lavori su roccia cristallina, è nociva alla salute. Materiali contenenti amiantono non vanno assolutamente levigati. Osservare scruplosamente le relative prescrizione antiinfortunistiche (VBG 119) del consorzio professionale tede-sco.Non entrare nel raggio d'azione dell'utensile什么意思 è in funzione.Per lavorare con la macchina indossare gli occhiali e la protezione acustica. Si rac-comandano i guanti, le scarpe da lavoro e il grembiule di protezione. Utilizzato sempre l'impugnatura laterale.Per sgrossare e tagliare utilizzare sempre la calotta di protezione.Impiegare solo utensili da lavoro, il cui il minimo numero di giri ammessi a vuoto sua!.ari al più elevato numero di giri della corda a vuoto dell'utensile.Controllare gli utensili abrasivi prima di utilizzarli. Gli utensili abrasivi devono essere montati in maniera perfetta e devono poter girare liberamente. Eseguire una prova per almeno 30 secondi sulla sopporre la macchina a carico. Non continuare ad usare utensili abrasivi ovalizzati oppure vibranti.Smerigliando metalli si producono scintille. Attenzione a non mettere in pericolo l'in-columità di persona. Per via del pericolo di incendio, nessun tipo di materiale inflam-mabile più trovarsi nelle vicinanze (potenziale raggio delle scintlle). Non utilizzato aspirapolveri.Tenere sempre l'utensile in modo tale che le scintlle e polveri di molatura volino Iontano dal corpo.Considerare le dimensioni dei dischi abrasivi. Il diametro del foro deve andare con precisione sulla flangia di alloggiamento e non essere gioco. Non utilizzato riduzionioppure adattatori.
ITALIANO	17WS 650-115, WS 715-115, WS 715-125, WSE 800-125
Livello di rumorosità	Mai utilizzare mola abrasiva da taglio diritta per lavori di sgrossatura. Mai esercitarere pressione laterale su mole abrasive da taglio.La slitta di guida è prescritta per la taglio della pietra.Il dato flangiato deve essere serrato prima dell'utilizzo della macchina.In caso di estreme condizioni d'uso (per es. per molature di metalli lisci con le mole a scodella e di fibre vulcanizzate) si può Produce un forte inquinamento utilizzato la smerigliatrice angolare. In queste casi è necessario utilizzato un impianto di aspi-razione fisso, un accorciamento del cilindro pulitore e/o il collegamento in series dell'utensile con un interruttore di sicurezza.La misurazione A del livello di rumorosità di un utensile è di solito:Livello di rumorosità = 85 dB (A).Potenza della rumorosità = 98 dB (A).Utilizzare le protezioni per l'udito!La misurazione dell'accellerazione di solito è 5 m/s2.
Livello di vibrazioni
Possibilità di utilizzo	La smerigliatrice angolare è adatta per tagliare e smerigliare molti materiali, come per esempio metalli o pietre. In caso di dubbio osservare leindicazioni del produt-lore dei dischi per smerigliare.Usellizzare il prodotto solo per l'uso per cui è previsto.
Collegamento alla rete	Alimentazione dell'utensile: corrente alternata monofase. Importante: la tensione della rete deve corrispondere aQLa riportata sulla targhetta dell'utensile. Il collegamento è possibileanche con prese non munite di lavoro di protezione: è previsto infatti un isolamento di protezione conforme a norme DIN 57 740/VDE 0740 (CEE 20). La schermatura contro i radiodisturbi è conforme alla norma europea EN 55014.
Accensione-Spignimento	Accensione: spostare I'interruttore all'indietro e per bloccarlo premere nella parte anteriore.Spignimento: premere I'interruttore nella parte posteriore. L'interruttore torna automaticamente nella posizione 0.
Avviamento morbido	L'avviamento morbido elettronico aumento la durata di vita del motore e della parte meccanica, la corrente di avviamento viene ridotta di ca. la metà.
ITALIANO	18 WS 650-115, WS 715-115, WS 715-125, WSE 800-125

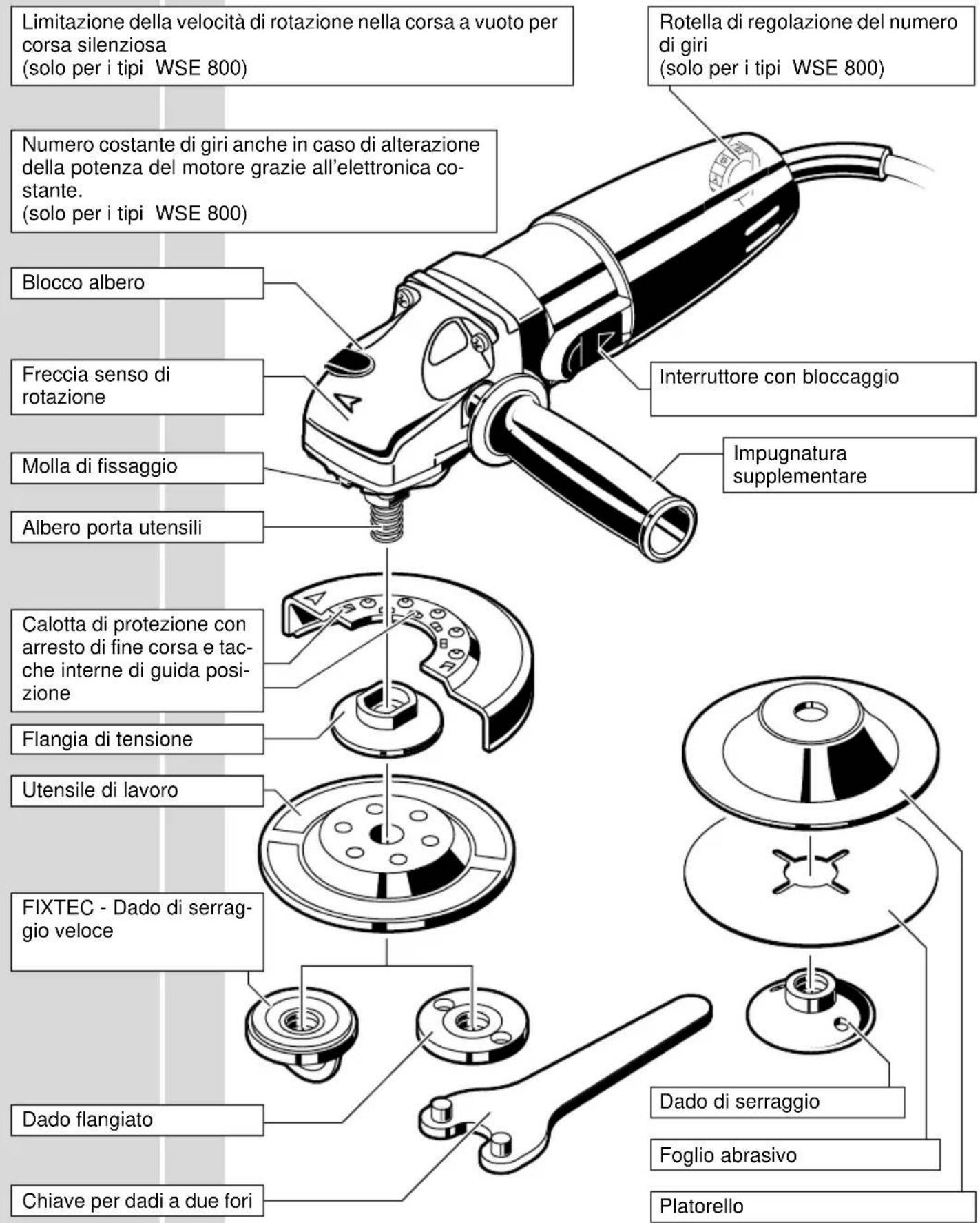

Descrizione

Modifiche: Testo, figure e dati corrispondono allo standard tecnico aggiornato all'epoca della stampa. Ci riserviamo pertanto eventuali modifiche tecniche dovute all'ulteriore sviluppo dei nostri prodotti.

DICHIARAZIONE DI CONFORMITA CE

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 50 144, EN 55 014, EN 55 014-2, EN 60 555, HD 400 in base alle prescrizioni delle direttive CEE 73/23, CEE 89/336, CEE 89/392.
