WS 700115 - Smerigliatrice elettrica AEG - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Smerigliatrice angolare elettrica
Marca	AEG
Modello	WS 700-115
Potenza assorbita	710 W
Diametro max. del disco	115 mm
Velocità a vuoto	10 000 min⁻¹
Peso	1,6 kg
Tensione di alimentazione	230 V ~ (monofase)
Classe di protezione	Doppio isolamento (classe II)
Filettatura dell'albero	M14
Bloccaggio dell'albero	Sì
Interruttore	Accensione/Spegnimento con blocco
Impugnatura supplementare	Sì, inclusa
Cappuccio di protezione	Sì, orientabile
Avviamento progressivo	No (solo su WSE 700-115)
Preselezione di velocità	No (solo su WSE 700-115)
Limitazione di velocità a vuoto	No (solo su WSE 700-115)
Applicazioni	Taglio e levigatura di metallo, pietra, decapaggio, rimozione ruggine
Livello sonoro (intensità)	85 dB(A)
Livello sonoro (pressione)	98 dB(A)
Vibrazione misurata	5 m/s²
Manutenzione	Pulire regolarmente le aperture di raffreddamento; utilizzare solo ricambi AEG

Domande frequenti - WS 700115 AEG

Quali dischi posso utilizzare sulla smerigliatrice AEG WS 700-115?

Utilizzare dischi con diametro massimo di 115 mm e foro adatto alla filettatura M14. Per il taglio, utilizzare dischi da taglio; per la levigatura, dischi abrasivi o piatti di levigatura. Non utilizzare mai dischi da taglio per la sbavatura.

Come cambiare il disco su questa smerigliatrice?

Scollegare prima la macchina. Premere il bloccaggio dell'albero per immobilizzarlo. Svitare il dado della flangia con la chiave a perni. Sostituire il disco, quindi riavvitare saldamente il dado.

Posso utilizzare la smerigliatrice senza cappuccio di protezione?

No, il cappuccio di protezione è obbligatorio per tutti i lavori, sia di taglio che di molatura. Protegge da proiezioni e rotture del disco.

Qual è la velocità a vuoto della WS 700-115?

La velocità a vuoto è di 10.000 giri al minuto (min⁻¹). Questa macchina non dispone di regolazione elettronica della velocità (a differenza del modello WSE 700-115).

La smerigliatrice AEG WS 700-115 è dotata di avviamento progressivo?

No, l'avviamento progressivo è disponibile solo sul modello WSE 700-115. Sulla WS 700-115 l'avviamento è diretto.

Come manutenere la smerigliatrice?

Pulire regolarmente le aperture di raffreddamento con aria compressa o una spazzola. Controllare lo stato del cavo e della spina. Per le riparazioni, rivolgersi a un centro assistenza AEG.

Quali dispositivi di sicurezza indossare durante l'uso?

Indossare sempre occhiali di protezione, cuffie antirumore, guanti da lavoro e scarpe di sicurezza. Si consiglia anche un grembiule di protezione.

Si può tagliare la pietra con questa smerigliatrice?

Sì, ma l'uso di un carrello guida è obbligatorio per il taglio della pietra. Utilizzare un disco diamantato adatto.

Come regolare la profondità di taglio?

Questa smerigliatrice non ha un fermo di profondità. La profondità è controllata manualmente. Fare attenzione a non forzare e rispettare l'angolo di lavoro raccomandato (30° per la sbavatura).

Quali accessori sono disponibili per la WS 700-115?

AEG offre una gamma di accessori: dischi abrasivi, spazzole metalliche, piatti di levigatura in plastica, pelli di montone per lucidatura, ecc. Consultare il catalogo AEG per i riferimenti.

MANUALE UTENTE WS 700115 AEG

Si prega di leggere le istruzioni e di conservarle

Livello di rumorositàLivello di vibrazioni	Tenere sempre l’utensile in modo tale che le scintille e polveri di molatura volino lon- tano dal corpo.La polvere, prodotta da lavori su roccia cristallina, è nociva alla salute. Materiali con- tenenti amianto non vanno assolutamente levigati. Osservare scrupolosamente le re- lative prescrizione antiinfortunistiche (VBG 119) del consorzio professionale tedesco.Mai utilizzare mola abrasiva da taglio diritta per lavori di sgrossatura. Mai esercitare pressione laterale su mole abrasive da taglio.La slitta di guida è prescritta per la taglio della pietra.Il dado flangiato deve essere serrato prima dell’utilizzo della macchina.Il pezzo in lavorazione deve essere ben bloccato in posizione a meno che non resti sta- bile per via del proprio peso. Mai applicare a mano sulla mola il pezzo in lavorazione.In caso di estreme condizioni di impiego (p. es. in caso di levigatura di metalli tra- mite il platorello di supporto e dischi abrasivi in fibra vulcanizzata) è possibile che all’interno della smerigliatrice angolare si accumoli molta sporcizia. In questi casi si consiglia di ridurre i cicli di pulizia e/o l’installazione di un interruttore di sicurezza per correnti di guasto.La misurazione A del livello di rumorosità di un utensile è di solito:Livello di rumorosità = 85 dB (A).Potenza della rumorosità = 98 dB (A).Utilizzare le protezioni per l’udito!La misurazione dell’accellerazione di solito è 5 m/s ^2 .
Possibilità di utilizzo		La smerigliatrice angolare è adatta per tagliare e smerigliare molti materiali, come per esempio metalli o pietre. In caso di dubbio osservare le indicazioni del produt- tore dei dischi per smerigliare.Utilizzare il prodotto solo per l’uso per cui è previsto.
Collegamento alla rete		Alimentazione dell’utensile: corrente alternata monofase. Importante: la tensione della rete deve corrispondere a quella riportata sulla targhetta dell’utensile.Il collegamento è possibile anche con prese non munite di contatto di protezione: è previsto infatti un isolamento di protezione conforme a norme DIN 57 740/ VDE 0740 (CEE 20). La schermatura contro i radiodisturbi è conforme alla norma europea EN 55014.
Avviamento morbido (WSE 700-115)		L’avviamento morbido elettronico aumenta la durata di vita del motore e della parte meccanica, la corrente di avviamento viene ridotta di ca. la metà.

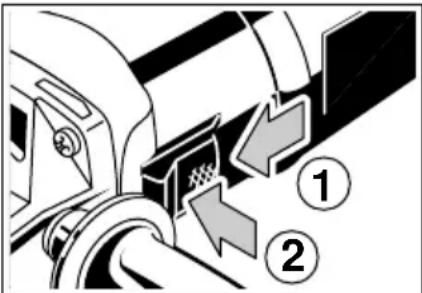

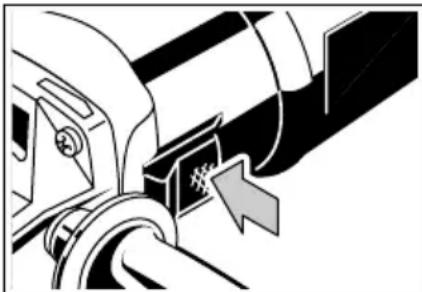

Accensione- Spegnimento		Spegnimento:premere l’interruttore nella parte posteriore. L’interruttore torna automaticamente nella posizione 0.

ITALIANO

18

WS 700-100, WS 700-115, WS 700-125, WSE 700-115

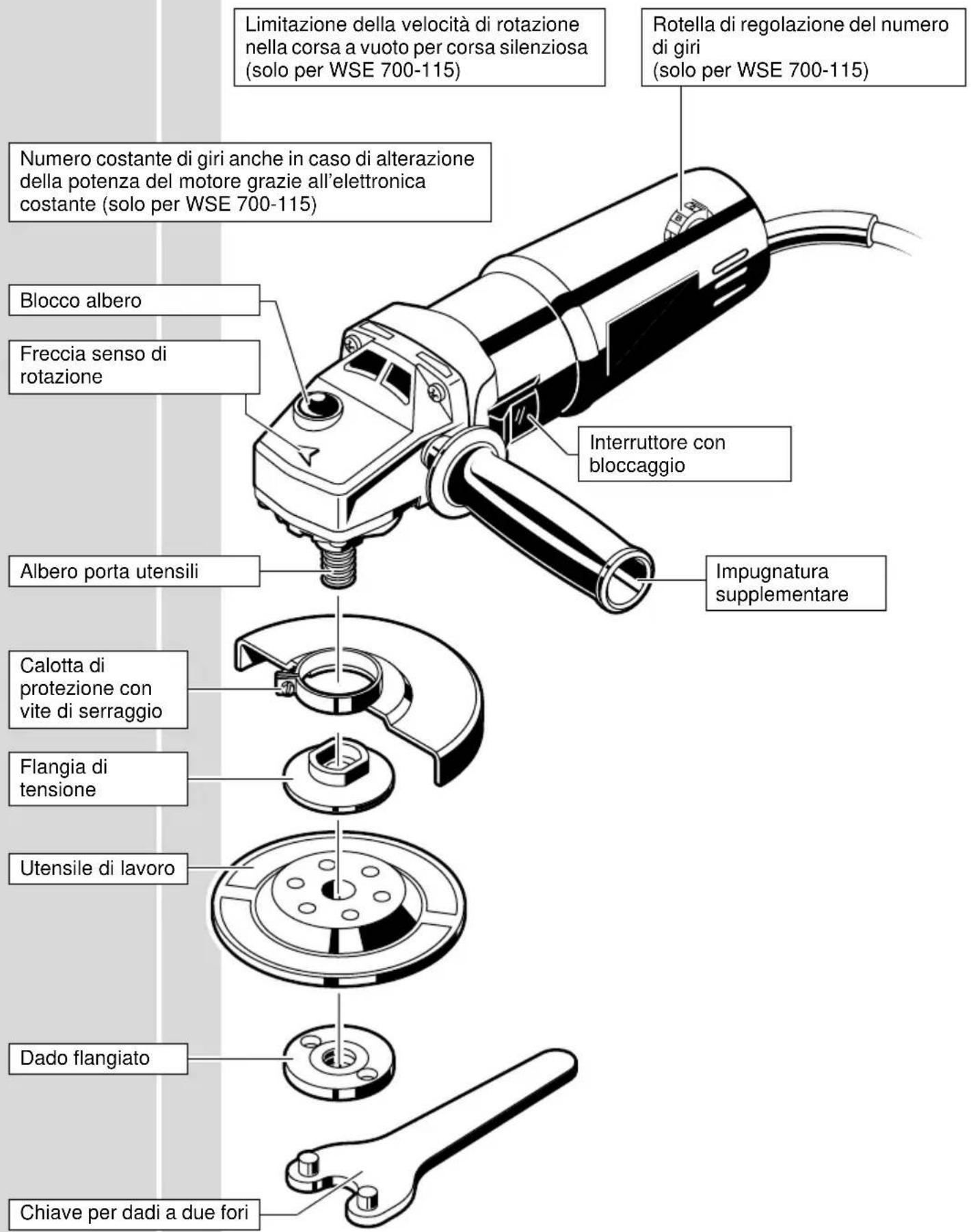

Descrizione

Modifiche: Testo, figure e dati corrispondono allo standard tecnico aggiornato all'epoca della stampa. Ci riserviamo pertanto eventuali modifiche tecniche dovute all'ulteriore sviluppo dei nostri prodotti.

DICHIARAZIONE DI CONFORMITÀ CE

Assumendone la piena responsabilità, dichiariamo che il prodotto è conforme alle seguenti normative ed ai relativi documenti: EN 50 144, EN 55 104, EN 55 014, EN 60 555, HD 400 in base alle prescrizioni delle direttive CEE 73/23, CEE 89/336, CEE 89/392.
