WS 700115 - Meuleuse électrique AEG - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Meuleuse d'angle électrique
Marque	AEG
Modèle	WS 700-115
Puissance absorbée	710 W
Diamètre max. du disque	115 mm
Vitesse à vide	10 000 min⁻¹
Poids	1,6 kg
Tension d'alimentation	230 V ~ (monophasé)
Classe de protection	Double isolation (classe II)
Filetage de l'arbre	M14
Blocage de l'arbre	Oui
Interrupteur	Marche/Arrêt avec blocage
Poignée supplémentaire	Oui, incluse
Capot de protection	Oui, orientable
Démarrage progressif	Non (uniquement sur WSE 700-115)
Présélection de vitesse	Non (uniquement sur WSE 700-115)
Limitation de vitesse à vide	Non (uniquement sur WSE 700-115)
Applications	Tronçonnage et ponçage du métal, de la pierre, décapage, dérouillage
Niveau sonore (intensité)	85 dB(A)
Niveau sonore (pression)	98 dB(A)
Vibration mesurée	5 m/s²
Entretien	Nettoyer régulièrement les ouïes de refroidissement ; utiliser uniquement des pièces AEG

FOIRE AUX QUESTIONS - WS 700115 AEG

Quels disques puis-je utiliser sur la meuleuse AEG WS 700-115 ?

Utilisez des disques d'un diamètre maximum de 115 mm avec un alésage adapté au filetage M14. Pour le tronçonnage, utilisez des disques à tronçonner ; pour le ponçage, des disques abrasifs ou des plateaux de ponçage. Ne jamais utiliser de disques à tronçonner pour l'ébarbage.

Comment changer le disque sur cette meuleuse ?

Débranchez d'abord la machine. Enfoncez le blocage de l'arbre pour immobiliser l'arbre. Dévissez l'écrou du flasque à l'aide de la clé à ergots. Remplacez le disque, puis revissez l'écrou fermement.

Puis-je utiliser la meuleuse sans capot de protection ?

Non, le capot de protection est obligatoire pour tous les travaux, aussi bien en tronçonnage qu'en meulage. Il protège contre les projections et les bris de disque.

Quelle est la vitesse à vide de la WS 700-115 ?

La vitesse à vide est de 10 000 tours par minute (min⁻¹). Cette machine ne dispose pas de réglage de vitesse électronique (contrairement au modèle WSE 700-115).

La meuleuse AEG WS 700-115 est-elle équipée d'un démarrage progressif ?

Non, le démarrage progressif n'est disponible que sur le modèle WSE 700-115. Sur la WS 700-115, le démarrage est direct.

Comment entretenir la meuleuse ?

Nettoyez régulièrement les ouïes de refroidissement à l'air comprimé ou avec une brosse. Vérifiez l'état du câble et de la fiche. Pour les réparations, adressez-vous à un service après-vente AEG.

Quels équipements de sécurité porter lors de l'utilisation ?

Portez toujours des lunettes de protection, un casque anti-bruit, des gants de travail et des chaussures de sécurité. Un tablier de protection est également recommandé.

Peut-on tronçonner de la pierre avec cette meuleuse ?

Oui, mais l'utilisation d'un chariot de guidage est obligatoire pour le tronçonnage de la pierre. Utilisez un disque diamanté adapté.

Comment régler la profondeur de coupe ?

Cette meuleuse ne possède pas de butée de profondeur. La profondeur est contrôlée manuellement. Veillez à ne pas forcer et à respecter l'angle de travail recommandé (30° pour l'ébarbage).

Quels accessoires sont disponibles pour la WS 700-115 ?

AEG propose une gamme d'accessoires : disques abrasifs, brosses métalliques, plateaux de ponçage en plastique, peaux de mouton pour le polissage, etc. Consultez le catalogue AEG pour les références.

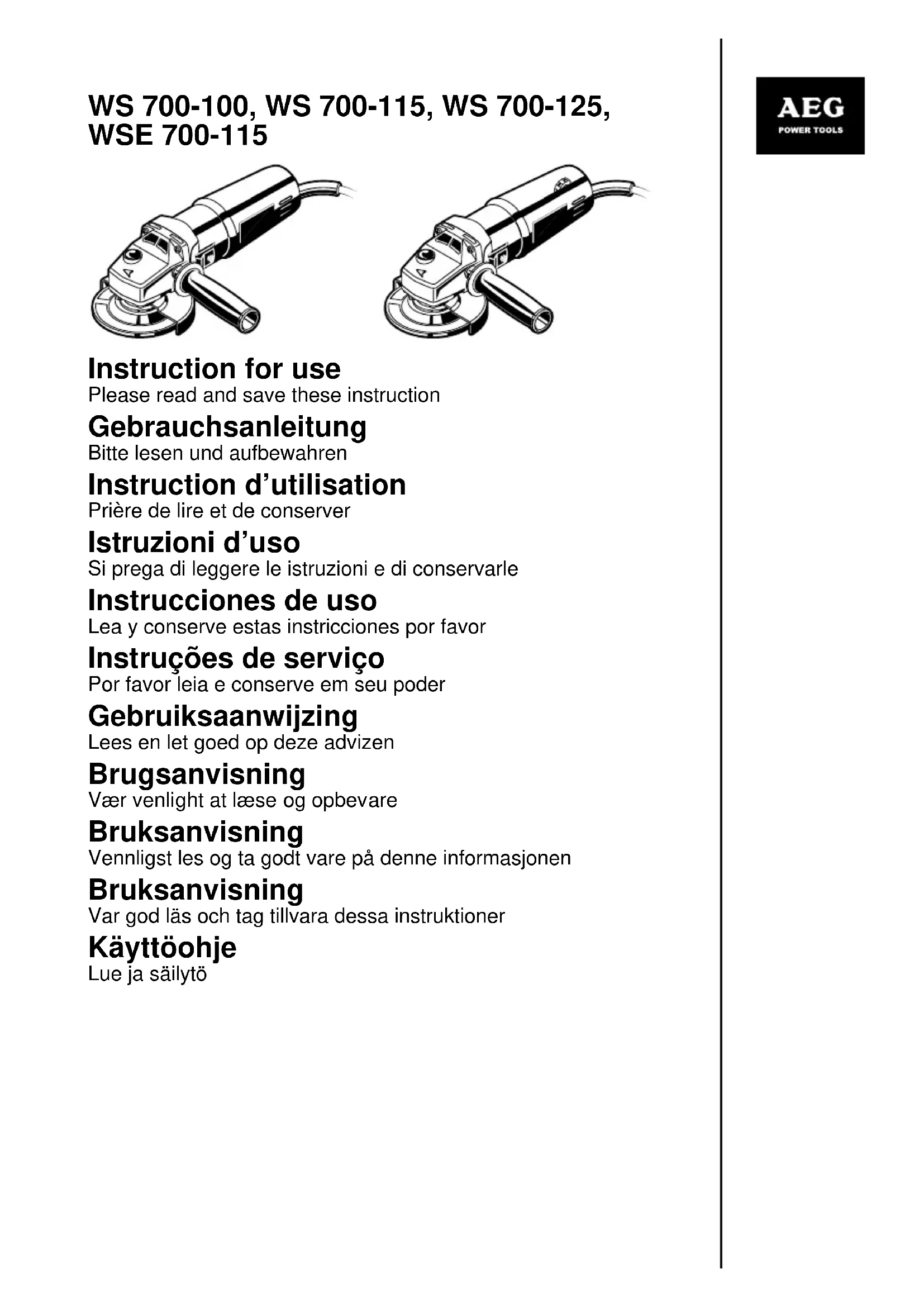

MODE D'EMPLOI WS 700115 AEG

Instruction d'utilisation

Prière de lire et de conserver

Istruzioni d'uso

	■ Toujours maintenir la machine de façon à ce que étincelles et poussières soient hors du portée du corps.■ La poussière qui se dégage lors de l'usinage des pierres contenant de l'acide silici-que cristallin porte atteinte à la santé. Ne jamais travailler des matériaux contenant de l'amante. Respecter les consignes de sécurité du syndicat professionnel. Respecter les prescriptions relatives à la sécurité du travail et à la prévention d'accidents.■ Ne jamais utiliser de disques à tronçonner pour exécuter des travaux d'ébarbage. Ne pas exercer de pression latérale sur un disque à tronçonner.■ Le chariot de guidage est obligatoire pour des travaux de tronçonnage de la pierre.■ L'écrou du flasque doit être serré avant de mettre en marche la machine.■ La pièce à travailler doit être serrée rigidement lorsque son propre poids ne suffit pas à la maintenir. Ne jamais guider à la main la pièce à travailler vers la meule.■ Dans des conditions d'utilisation extrêmes (par exemple travaux de ponçage du métal avec disque d'appui et meule en fibre vulcanisée), l'intérieur de la meuleuse d'angle peut s'encrasser rapidement. Dans de tels cas, il est recommandé de procéder à un nettoyage plus fréquent et / ou de monter un disjoncteur différentiel.
Mesure de bruit	Les mesures réelles (A) des niveaux de bruit de la machine sont:Intensité de bruit = 85 dB (A).Niveau de bruit = 98 dB (A).Toujours porter des casques antibruit protecteurs!
Valeur de vibra-tion mesurée	L'accélération réelle mesurée est de 5 m/s2.
Utilisation		La meuleuse d'angle peut être utilisée pour des travaux de tronçonnage et de ponçage de nombreux matériaux, comme le métal ou la pierre. En cas de doute, respecter les indications du fabricant de l'outil.Comme déjà indiqué, cette machine n'est conçue que pour une utilisation normale.
Branchement secteur		Nos machines fonctionnent uniquement sur courant alternatif monophasé. S'assurer que la tension du réseau correspond effectivement à celle indiquée sur la plaque signalétique de la machine. Le branchement sur une prise de courant sans mise à terre est possible du fait de la double isolation selon normes DIN 57 740/VDE 0740 et CEE 20. Antiparasitage selon normes européennes EN 55014.
Démarrage progressif (WSE 700-115)		Le démarrage progressif prolonge la durée de vie du moteur et de l'engrenage, le courant de démarrage est réduit environ de moitié.

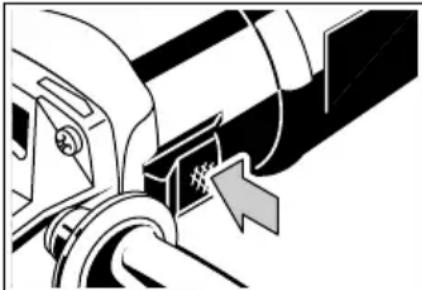

Marche/arrêt		Mettre en marche:Pousser l'interrupteur à cou-lisse vers l'avant et, pour le bloquer, pousser la partie avant vers le bas.
		Arrêt:Pousser la partie arrière vers le bas. L'interrupteur se met automatiquement en position 0.

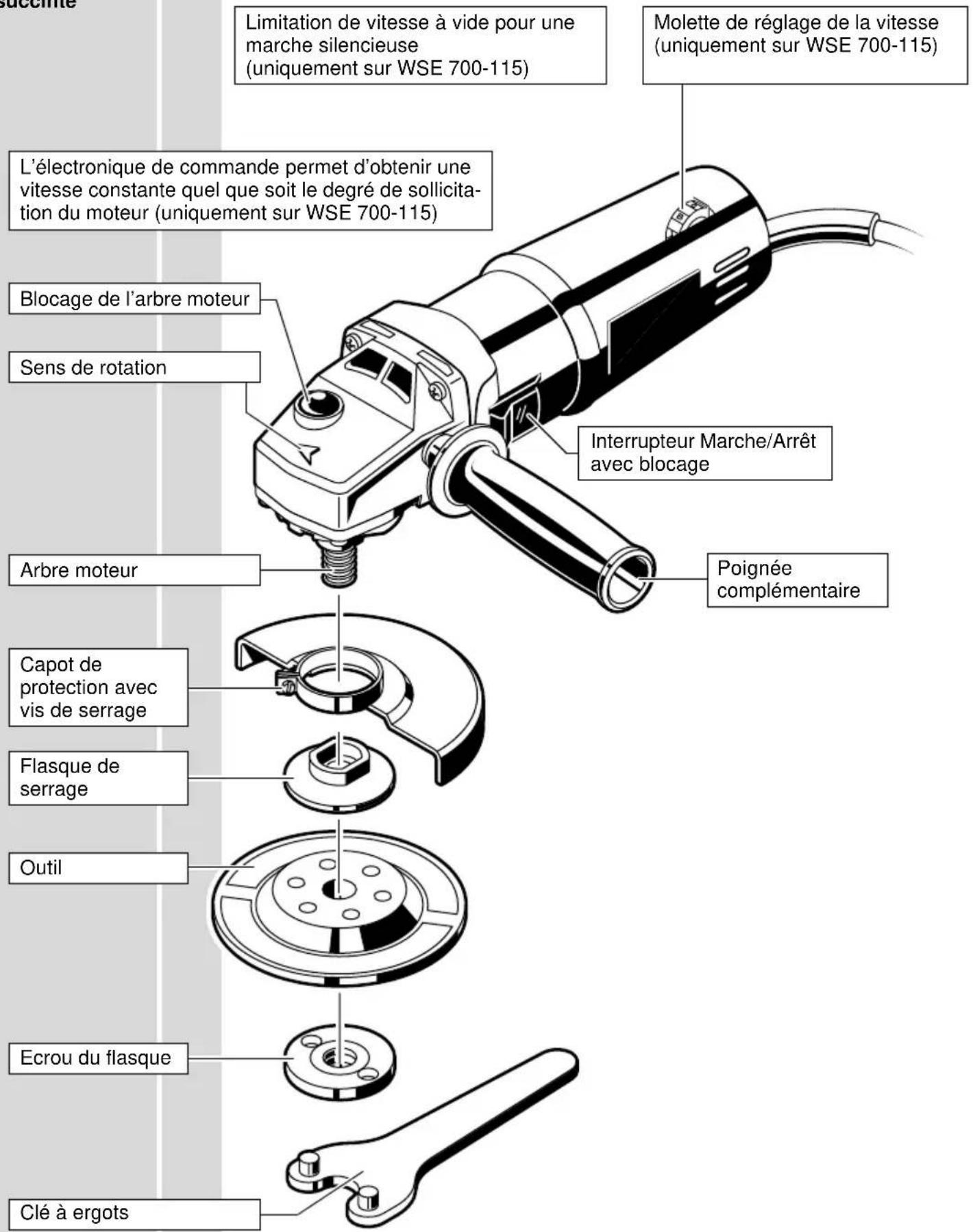

Description succinte

Modifications: Les textes, les illustrations et les données techniques correspondent à la situation au moment de l'impression. Toutes modifications techniques sont réservées dans le cadre du développement technique permanent.

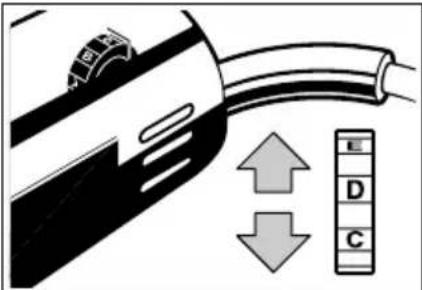

ElectroniquePrésélection de la vitesse (WSE 700-115)		L'électronique règle la vitesse de rotation conformément au degré de sollicitation.En cas d'extrêmes perturbations électromagnétiques extérieures, il peut y avoir, dans des cas isolés, des variations temporaires de la vitesse de rotation.Présélection de la vitesse par molette:A = V i t e s s e r éduiteG = V i t e s s e élevée

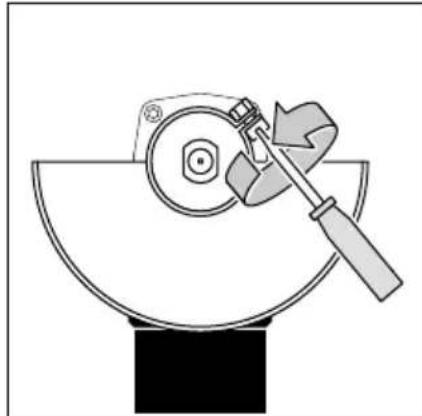

Montage du capot protecteur	⚠️	Monter le capot de protection sur le col de serrage, si nécessaire desserrer légèrement la vis de serrage.Orienter le capot de protection suivant les be-soins, puis serrer la vis de serrage jusqu'à ce que le capot de protection soit bien serré.Lorsque la vis de serrage est bien serrée, le capot de protection ne doit plus bouger. Veiller à ce que la meule puisse tourner librement.
Fixation de l'outil	⚠️	Avant tous travaux sur la machine, la débrancher.Bloquer l'arbre moteur en appuyant sur le blocage de l'arbre moteur. Monter le flasque de serrage, l'outil et l'écrou du flasque conformément à la figure.Serrer et lâcher l'écrou du flasque à l'aide d'une clé à ergots.
FRANÇAIS	15	WS 700-100, WS 700-115, WS 700-125, WSE 700-115
Instructions d’utilisationTravaux d’ébarbage	⚠️	Lors du travail ne pas exercer une trop grande pression sur l’outil mais guider la meule de façon régulière sur la pièce à travailler.Lors des travaux d’ébarbage, la plus grande efficacité est atteinte lorsque la meule est posée à au moins 30° par rapport au plan de travail.Une sollicitation trop élevée durant le travail nuit à la machine et provoque une usure plus rapide des disques. La performance s’en trouve réduite.Ne jamais utiliser de disques à tronçonner pour exécuter des travaux d’ébarbage.Ne pas exercer de pression latérale sur un disque à tronçonner.
Travaux de tronçonnage		Lors des travaux de tronçonnage, ne pas tenir l’outil de biais par rapport au plan de travail. La meule de tronçonnage doit présenter une arête de coupe irréprochable.Le chariot de guidage est obligatoire pour des travaux de tronçonnage de la pierre.Pour le ponçage des surfaces utiliser un plateau de ponçage en matière plastique avec disque abrasif.Utiliser une brosse métallique pour éliminer la rouille ou de vieilles couches de peinture.
Ponçage des surfaces
Vitesse de travail appropriée (WSE 700-115)	La vitesse de rotation dépend en outre de la dureté du matériau à travailler ainsi que de la qualité de l’abrasif:
	Utilisation Electronique
	Ponçage des plastiques avec plateau de ponçage et feuille abrasive	A-C
	Ponçage de bois et décapage de peinture avec plateau de ponçage et feuille abrasive	B-D
	Meulage des métaux et des mastics avec plateau de ponçage et abrasive	C-F
	Dérouillage de pièces métalliques avec brosse métallique	D-F
	Ebarbage d’acier, Tronçonnage pierre et acier	G
	Polissage avec plateau et peau de mouton A-B
Entretien		La machine et ses ouïes de refroidissement doivent toujours rester propres.N’utiliser que des pièces et accessoires AEG. Pour des pièces dont l’échange n’est pas décrit, s’adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente).Si besoin est, une vue éclatée de l’appareil peut être fournie. S’adresser, en indiquant bien le type de la machine et le numéro à dix chiffres figurant sur la plaque signalétique, à votre station de service après-vente (voir liste jointe) ou directement à Atlas Copco Electric Tools GmbH, B.P. 320, D-71361 Winnenden.
Accessoire		Consulter nos catalogues qui vous renseignent sur notre programme d’accessoires avec leur référence.
FRANÇAIS	16	WS 700-100, WS 700-115, WS 700-125, WSE 700-115
Premessa		Lei è decisamente esigente e per questa ragione acquista solo prodotti di qualità. Qualità che la Atlas Copco è perfettamente in grado di garantirLe. Abbiamo realizzato proprio per Lei un utensile che sia il più possibile affidabile e sicuro. Ora tocca a Lei. Perché anche il Suo lavoro sia sicuro e di ottima qualità, La preghiamo di voler leggere attentamente le istruzioni per l'uso. È nostro desiderio, infatti, cheanche in futuro acquisti utensili elettrici AEG della Atlas Copco.
Dati tecnici		Tipo	WS 700-100	WS 700-115	WS 700-125	WSE 700-115
		Potenza assorbita (W) 710 710 710 710Min. numero di giri a vuoto (min^-1) Max. numero di giri a vuoto (min^-1) 11000 10000 10000 10000Max. ø disco abrasivo (mm) 100 115 125 115				2
		Passo attacco codolo	M10	M14	M14	M14
		Peso (kg)	1,6	1,6	1,6	1,6
		Regolazione numero dei giri	–	–	–	●
		Limitazione della velocità di rotazione	–	–	–	●
		Avviamento morbido	–	–	–	●
Norme di sicurezza	■ Attenersi alle norme di sicurezza riportate nell'allegato 4 000 333 024!■ Evitare di forare la carcassa dell'utensile per non danneggiare l'isolamento. (Utilizzare placchette adesive).■ Estrarre la spina dalla presa prima di eseguire una qualunque operazione di impostazione o di manutenzione.■ Inserire la spina solo con interruttore su posizione „OFF“.■ Tenere sempre lontano il cavo di collegamento dall'area di lavoro dell'attrezzo.■ Prima di ogni utilizzo controllare che il cavo di alimentazione, eventuali prolunghe e la spina siano senza danni. Eventuali parti danneggate devono essere controllate e riparate da un tecnico.■ L'alberino portautensile continua a girare dopo che la macchina viene disinserita. Appogiare la macchina solo dopo che si sia fermata completamente.■ Non entrare nel raggio d'azione dell'utensile mentre è in funzione.■ Per lavorare con la macchina indossare gli occhiali e la protezione acustica. Si raccomandano i guanti, le scarpe da lavoro e il grembiule di protezione.■ Utilizzare sempre l'impugnatura laterale.■ Per sgrossare e tagliare utilizzare sempre la calotta di protezione.■ Impiegare solo utensili da lavoro, il cui il minimo numero di giri ammessi a vuoto sia pari al più elevato numero di giri della corsa a vuoto dell'utensile.■ Considerare le dimensioni dei dischi abrasivi. Il diametro del foro deve andare con precisione sulla flangia di alloggiamento e non avere gioco. Non utilizzare riduzioni oppure adattatori.■ Controllare gli utensili abrasivi prima di utilizzarli. Gli utensili abrasivi devono essere montati in maniera perfetta e devono poter girare liberamente. Eseguire una prova per almeno 30 secondi senza sottoporre la macchina a carico. Non continuare ad usare utensili abrasivi ovalizzati oppure vibranti.■ Disinserire immediatamente la macchina in caso che si verificano delle forti oscillazioni oppure se si riscontrano altri difetti. Controllare la macchina per cercare di identificarne le cause.■ Utilizzare e conservare le mole abrasive conformemente alle indicazioni della casa costruttrice.■ Smerigliando metalli si producono scintille. Attenzione a non mettere in pericolo l'in-columità di persone. Per via del pericolo di incendio, nessun tipo di materiale infiam-mabile può trovarsi nelle vicinanze (potenziale raggio delle scintille). Non utilizzare aspirapolveri.

ITALIANO

17

WS 700-100, WS 700-115, WS 700-125, WSE 700-115

Nous déclarons sous notre propre responsabilité que ce produit est en conformité avec les normes ou documents normalisés: EN 50 144, EN 55 104, EN 55 014, EN 60 555, HD 400 conformément aux termes des réglementations 73/23/CEE, 89/336/CEE, 89/392/CEE.
