KÄYTTÖOHJE WS 700115 AEG

Mitattu melutasoTärinätaso	Käytä konetta siten, että lastut ja kipinät lentävät itsestäsi poispäin.Kiteistä piihappoa sisältävien kivilaatujen työstämisestä lähtevä pöly on terveydelle vaarallista. Älä työstä asbestipitoista materiaalia. Noudata työterveyslaitoksen antamia ohjeita.Alä koskaan käytä katkaisulaikkoja rouhintalaikkoina. Älä aseta katkaisulaikkaan si-vuttaista painetta.Kivenkatkaisussa on käytettävä ohjauskelkkaa.Laippamutterin on oltava kunnolla kiristetty ennen koneen käyttöönottoa.Työstettävä kappale on kiinnitettävä, ellei se omapainonsa vuoksi pysy paikallaan.Älä koskaan vie työkappaletta kädessä hiomalaikkaa vasten.Aärimmäisissä käyttöolosuhteissa (esim. metallin viimeistelyhionnassa, tukilautasta ja vulkaanikuitu-hiomapyöröllä) saattaa kulmahiomakone likaantua sisältä voimakkaasti. Tässä tapauksessa on suositeltavaa lyhentää huoltovälejä ja/tai kytkeä kul-mahiomakone vikavirtakytkimen (FI) kautta.Yleensä työkalun A-luokan melutaso:Melutaso = 85 dB (A).Ääenvoimakkuus = 98 dB (A).Käytä kuulosuojaimia!Normaalisti mitattu kiihtyvyysarvo on 5 m/s2.
Käyttö	Kulmahiomakone soveltuu monenlaisten materiaalien, kuten metallien ja kiven hi-ontaan ja katkaisuun. Laikkatoimittajat auttavat laikan valinnassa.Ala käytä tuotettaa ohjeiden vastaisesti.
Verkkoliitäntä	Koneen saa liittää vain 1-vaiheiseen vaihtovirtaan tyyppikilven mukaiselle jännitteelle. Kone on suojaeristetty (DIN 57 740, VDE 0740 ja CEE 20) ja niin sen saa liittää myös ilman maadoituskosketinta oleviin pistorasioihin. Kone on radiohäiriösuojattu Eurooppanormin EN 55014 mukaan.
Hidaskäynnistys(WSE 700-115)	Elektroninen hidaskäynnistys pidentää moottorin ja vaihteiston käyttöikää.

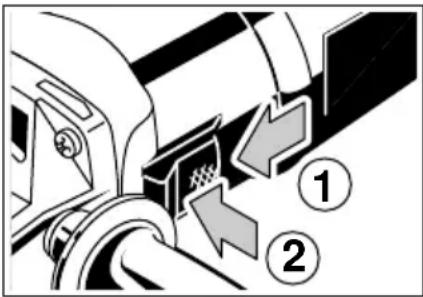

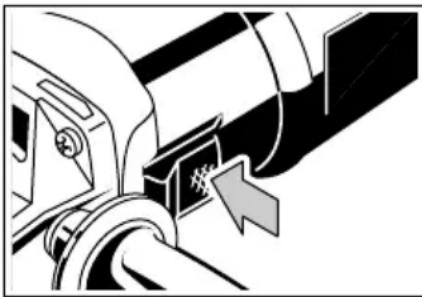

Käynnistys-kytkin	Käynnistys: Työnnä liukukytkin eteen ja lukitse painamalla se alaspäin etuasennossa.Pysäytys: Painikkeen takaosa painetaan alas. Kytkin palautuu automaattisesti 0-asentoon.
SUOMI	53 WS 700-100, WS 700-115, WS 700-125, WSE 700-115

Tyhjäkäyntikierrosluvun rajoitin vähentää konemelua (ainoastaan mallissa WSE 700-115) Kierrosluvun säätö (ainoastaan mallissa WSE 700-115) Vakiona pysyvä kierrosluku moottorin kuormituksen vaihtelusta huolimatta säätöelektroniikan ansiosta (ainoastaan mallissa WSE 700-115) Karalukitus Pyörimisuuntaa osoittava nuoli Lukittava käynnistyskytkin Kara Lisäkahva Kiinnitysruuvilla varustettu laikan suojus Tukilaippa Hiomalaikka Laippamutteri Tappiavain

Muutokset: Teksti, kuvat ja tekniset tiedot vastaavat käyttöohjeen painatusajankohdan tilannetta. Oikeudet tuotteiden kehityksestä johtuviin muutoksiin pidätetään.

ElektroniikkaKierrosluvunesisäätö(WSE 700-115)		Kuormituksen kasvaessa, pyörimisnopeuden säätö tapahtuu elektronisesti.Ulkopuoliset, erittäin voimakkaat sähkömagneettiset häiriöt saattavat poikkeustapa- uksissa aiheuttaa tilapäisiä muutoksia pyörimisnopeudessa.Pyörimisnopeuden esisäätö säätöpyörällä:A = pienin pyörimisnopeusG = suurin pyörimisnopeus
Rikkomasuojuskiinnitys		Työnnä laikan suojus kiinnityskaulaan, höllää tar- vittaessa kiinnitysruuvia muutama kierros.Suuntaa laikan suojus vaatimusten mukaisesti ja kirstä kiinnitysruuvi, kunnes laikan suojus pysyy tiukasti paikallaan.Laikan suojus ei enää saa liikkua, kun kiinnitys- ruuvi on kiristetty. Tarkista, että hiomalaikka pää- see vapaasti pyörimään.
Työvälineidenkiinnitys		Ennen laitteeseen kohdistuvia korjaus- ja huoltotöitä on pistotulppa irrotettava pistorasiasta.Kara lukitaan paikalleen painamalla lukituslaitteen painiketta. Hiomatyökalu, tukilaippa ja mutteri asennetaan kuvan mukaisesti.Laippamutterin kirstämiseen/avaamiseen käyte- tään tappiavainta.
SUOMI	55	WS 700-100, WS 700-115, WS 700-125, WSE 700-115
TyöohjeitaRouhehionta	⚠️	Kevyesti syöttäen hiomalaikka liikutellaan edestakaisin tasaisin vedoin.Tehokkain tapa rouhehionnassa on pitää hiomalaikkaa vähintään 30° kulmassa työstettävää pintaa vasten.Liian voimakas syöttö vaurioittaa kulmahiomakonetta, lisää laikan kulutusta ja heikentää hiomatulosta.Älä koskaan käytä katkaisulaikkoja rouhintalaikkoina. Älä aseta katkaisulaikkaan si-vuttaista painetta.Katkaisutyössä on konetta ohjattava vakaasti. Laikan leikkauskehän on oltava tasainen.Kivenkatkaisussa on käytettävä ohjauskelkkaa.Pintojen viimeistelyhiontaan käytetään tukinavalla tuettua hiomapaperia.Ruosteen ja vanhan maalin poistoon soveltuu parhaiten pyörivä teräsharja.Pyörimisnopeuden otimiarvo riippuu sekä hiottavan aineen kovuudesta että käytet-tävän hiomalaikka ja laadusta:
KatkaisuTasohiontaOptimaalinen pyörimisnopeus (WSE 700-115)
		KäyttöMuovipintojen hiomeminen hiomalautasella ja hiomapeprilla A-CPuun hiominen ja maalin poisto hiomalautasella ja hiomapaperilla B-DMetallin hiominen ja tasoitus hiomalautasella ja hiomapaperilla C-FMetallin ruosteen poisto teräskakanarjalla D-FTeräksen hiominen, Teräksen ja kiven katkaisuMaalin ja ruosteen poistossa käytä heräastankaharjaa	ElektroniikkaGA-B
Huolto		Pidä aina laite ja tuuletusaukot puhtaana.Käytä vain AEG:n lisälaitteita ja varaosia. Käytä ammattitaitoisten AEG-huoltosopimuslikkeiden palveluja muiden kuin käyttöohjeessa kuvattujen osien vaihdossa.(esite takuu/huoltoliikeluettelo).Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopiirustuksen ilmoittamalla arvokilven kymmennumeroisen numeron seuraavasta osoitteesta:OY Atlas Copco Tools AB, Masalantie 346, 02430 Masala.
Lisälaite		Lisälaitteet tilausnumeroineen löydät luettelostamme.
SUOMI	56	WS 700-100, WS 700-115, WS 700-125, WSE 700-115

ENGLISH NEDERLANDS

Todistamme täten ja vastaamme yksin siitä, että tämä tuote en allalueteltujen standardien ja standardoimisasiakirjojen vaatimusten mukainen EN 50 144, EN 55 104, EN 55 014, EN 60 555, HD 400 seuraavien ohjeiden määräysten mukaisesti: 73/23/ETY, 89/336/ETY,89/392/ETY.
