WS 700125 - Sähkökulmahiomakone AEG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Sähköhiomakone (kulmahiomakone)
Merkki	AEG
Malli	WS 700125
Nimellisteho	710 W
Kuormanopeus (maks.)	10 000 min⁻¹
Kiekon maksimihalkaisija	125 mm
Akselin kierre	M14
Paino	1,6 kg
Virtalähde	Yksivaiheinen vaihtovirta (jännite tyyppikilven mukaan)
Suojausluokka	Kaksoiseristys (DIN 57740 / VDE 0740)
Melutaso	98 dB(A) (äänenpaine 85 dB(A))
Tärinä	Kiihtyvyys 5 m/s²
Käyttötarkoitukset	Puhdistus, katkaisu, hionta, ruosteenpoisto, kiillotus
Turvavarusteet	Säädettävä suojakansi, akselin lukitus, lukittava kytkin
Huolto ja puhdistus	Puhdista jäähdytysaukot säännöllisesti; käytä vain AEG-alkuperäisosia ja -tarvikkeita
Yhteensopivat tarvikkeet	Hiomalaikat, hiomalautaset, metalliharjat, lampaanvilla
Korjattavuus	Varaosat ja räjäytyskuva saatavana AEG:n huoltopisteestä
Yleistä	Täyttää standardit EN 50144, EN 55104, EN 55014, EN 60555, HD 400 ; direktiivit 73/23/ETY, 89/336/ETY, 89/392/ETY

Usein kysytyt kysymykset - WS 700125 AEG

Kuinka vaihdan AEG WS 700125 -hiomakoneeni kiekon?

Irrota ensin laite verkosta. Lukitse moottorin akseli painamalla lukituspainiketta. Käytä tappiavainta laipan mutterin löysäämiseksi. Vaihda kiekko ja kiristä mutteri tiukasti.

Voinko käyttää tätä hiomakonetta metallin katkaisuun?

Kyllä, se sopii teräksen ja kiven katkaisuun. Käytä sopivaa katkaisulaikkaa ja noudata suositeltua työkulmaa. Älä koskaan kohdista sivupainetta laikkaan.

Kuinka säädän nopeutta mallissa WS 700125?

Mallissa WS 700125 ei ole elektronista nopeudensäätöä (toisin kuin mallissa WSE 700-115). Sen kuormanopeus on kiinteä 10 000 min⁻¹.

Mitä tarvikkeita suositellaan hiontaan?

Käytä muovista hiomalautasta materiaaliin sopivilla hiomapapereilla (puu, metalli, muovi). Maalinpoistoon tai puun hiontaan käytä karkeampia kokoja.

Mitkä ovat tärkeimmät turvallisuusohjeet?

Käytä aina suojalaseja ja kuulonsuojaimia. Käytä lisäkahvaa ja suojakantta. Irrota laite verkosta ennen säätöjä tai huoltoa. Tarkista kiekon kunto ennen käyttöä.

Kuinka puhdistan AEG-hiomakoneeni?

Pidä laite ja jäähdytysaukot aina puhtaina. Käytä kuivaa liinaa tai pehmeää harjaa. Älä käytä voimakkaita liuottimia. Älä koskaan poraa koteloon reikiä.

Voinko käyttää muiden merkkien laikkoja?

Kyllä, edellyttäen että halkaisija ja sallittu nopeus ovat yhteensopivia (max. 125 mm ja 10 000 min⁻¹). Keskireiän halkaisijan on täsmättävä laipan kanssa ilman välystä.

Mitä tehdä, jos esiintyy epänormaalia tärinää?

Pysäytä kone välittömästi. Tarkista, että kiekko on asennettu oikein ja hyvässä kunnossa. Jos tärinä jatkuu, ota yhteys AEG:n huoltopalveluun.

Mistä löydän varaosia mallilleni?

Käänny AEG-huoltopisteen puoleen. Ota mukaan koneen tyyppi ja tyyppikilven kymmennumeroinen numero. Voit myös pyytää räjäytyskuvaa.

Mikä on tämän hiomakoneen takuu?

Takuu noudattaa AEG:n yleisiä ehtoja. Katso lisätietoja laitteen mukana toimitetusta Takuu/Huoltopisteiden osoitteet -esitteestä.

KÄYTTÖOHJE WS 700125 AEG

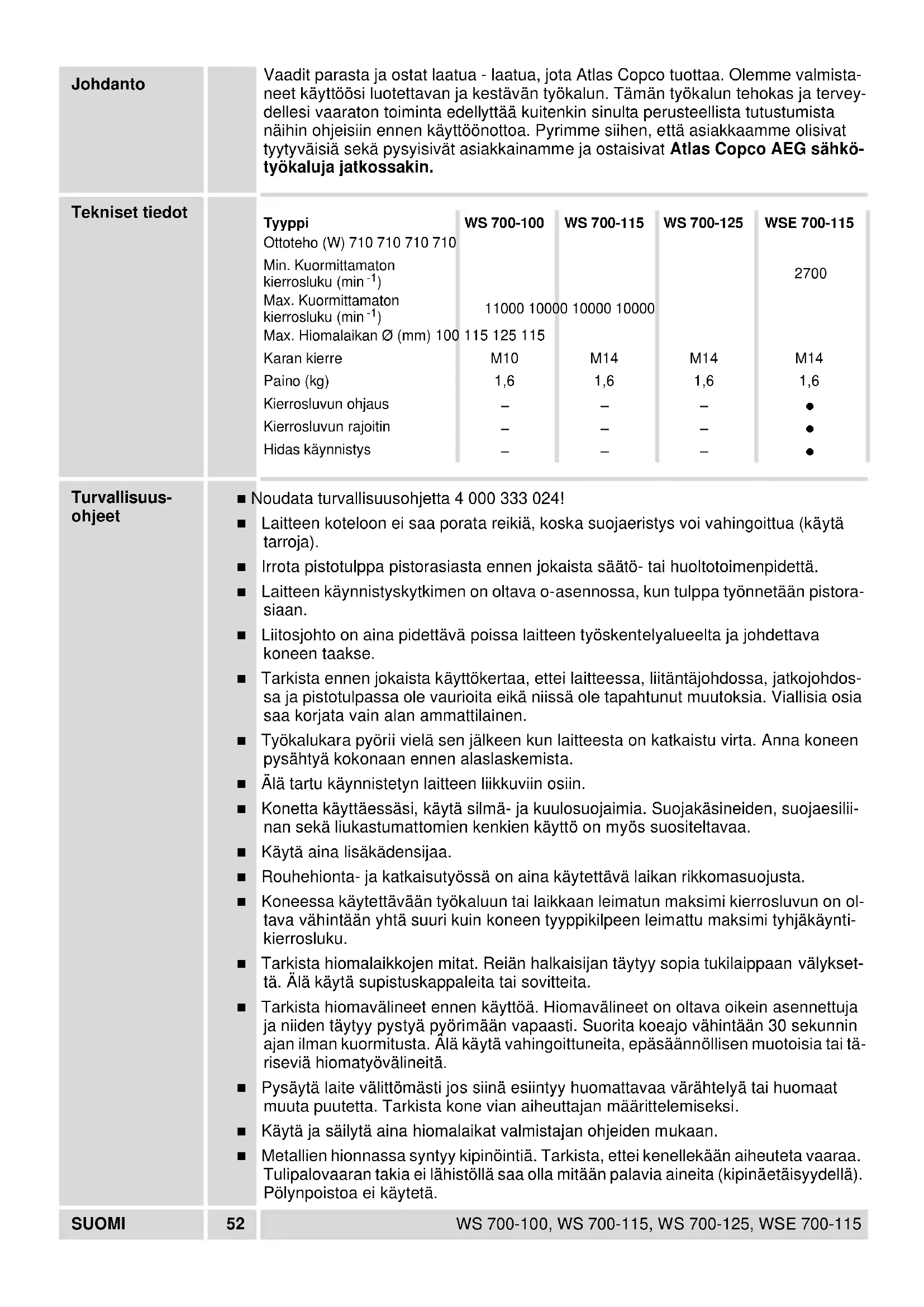

Johdanto	Vaatit parasta ja ostat laatua - laatua, jota Atlas Copco tuottaa. Olemme valmista- neet käytöösi luotettavan jakestävän työkalun. Tämän työkalun tehokas ja tervey- delesi vaaraton toiminta edellyytää kuiitenkin sinulta perusteellsta tutustumista nähin ohjeisinnen knnen käytöönottoa. Pyrimme sihen,että asiakkaamme olisivat tytyvväisiä sekä pysyisivät asiakkainamme ja ostaisivat Atlas Copco AEG sähkö- työkaluja jatkossakin.
Tekniset tiedot	Tyyppi Ottoteho (W) 710 710 710 710 Min. Kuormittamaton kierrosluku (min-1) Max. Kuormittamaton kierrosluku (min-1) Max. Hiomalainenø (mm) 100 Karan kierre Paino (kg) Kierrosluvn ohjaus Kierrosluvn rajoitin Hidas käynnistys	WS 700-100 WS 700-115 WS 700-125 WS 700-115 WS 700-115 WS 700-115 WS 700-115 WS 700-115 WS 700-115 WS 700-115 WS 700-115 WS 700-115 WS 700-115 WS 700-125 WS 700-125 WS 700-125 WS 700-125 WS 700-125 WS 700-125 WS 700-125 WS 700-125 WS 700-125 WS 700-125 WS 700-115 WS 700-115, WS 700-125, WSE 700-115
Turvallisuus- ohjeet	Noudata turvallisuusohjetta 4 000 333 024! Laitteen koteloon ei saa porata reikiä, koska suojaeristys voi vahingoittua (käytä tarroja). Irrota pistotulppa pistorasiasta ennen jokaista säätö- tai huoltotoimenpidettä. Laiteen käynnystyskytkimen on oltava o-asennossa, kun tulppa työnnetään pistora- siaan. Liitosjohto on aina pidettävä poissa laitteen työskentelyalueelta ja johdettava koneen taakse. Tarkista ennen jokaista käytökertaa, ettei laiteessa, liitäntäjohdossa, jatkojohdossa ja pistotulpassa ole vauroita eikä niissä ole tapahtunut muutoksia. Vialisia osia saa korjata vain alan ammatilainen. Työkalukara pyörii viel sen jälkeen kun laitteesta on katkaisto virta. Anna koneen pysähty ökonnaan ennen alaslaskemista. Älä tartu käynnistetyn laiteen liikkuviin osii. Konetta käytäessä, käytä silmä- ja kuulosuojaimia. Suojakäsineiden, suojaesillii- nan sekä liukastumattomien kenkien käytö on myös suositeltavaa. Käytä aina lisäkädensijaa. Rouehionsta- ja katkaisutyössä on aina käytettävä laikan rikkomasuojusta. Koneessa käytettilään työkaluun tai laikkaan leimatuma kiersruluvun on ol- tava vähintään yhtä suuri kuin koneen typpikilpeen leimattu maksimi tyhjäkänty- kierrosluku. Tarkista hiomalaikkojen mitat. Reiän halkaisijan tätyy SOPA tukilaippaaan välykset- tä. Älä käytä supistuskappaleita tai sovitteita. Tarkista hiomavälineet ennen käytöä. Hiomavälineet on oltava oikein asennettupa ja niiden tätyy pystä pyörimään vapaasti. Suorita koeajö vähintään 30 sekunnin ajan ilman kuormitusa. Älä käytä vahingoittuneita, epäsäannöllisen muotoisa tai tã- risevià hiomyövälineità. Pysäytä laite valittömüsti Jos siinä esiintyy huomattavaa varähtelyä tai huomaat muuta puputta. Tarkista kone viian aiheuttajan määrittemiseksi. Käytä ja säilytä aina hiomalaikat valmistajan ohjdeen mukaan. Metallien hionnassa syntyy kipinöintiä. Tarkista, ettei kellellekään aiheuteta vaaraa. Tulipalovaaran takia ei lähistölä saa olla mitään palavia aineita (kipinäetäisyddella). Pölynpoistoa ei käytetä.
SUOMI	52	WS 700-100, WS 700-115, WS 700-125, WSE 700-115

Mitatu melutasopärinätasato	Käytä konetta siten, että lastut ja kipinät lentävät itsestäsi poispäin. Kiteistä piihappoa sisälävien kivilaatujen työstämisetä lähtevä poly on terveydelle vaarallista. Älä työstä asbestipitoista materiaialia. Noudata työterveyslaitokens antamia ohjeita. Älä koskaan käytä katkaisulaikkoja rouhintalaikkoina. Älä aseta katkaisulaikkaan si-vuttaista painetta. Kivenkatkaisussa on käytettävä ohjauskelkkaa. Laippamutterin on olta vunnolla kirstetty ennen koneen käyttoönottoa. Työstettävä kappale on kiinnitettävä, elle se omapainonsa vuoksi pysy paikallaan. Älä koskaan vie työkappaletta kädessä hiomalaikkaa vasten. Äärimmäisissä käytölosuhteissa (esim. metallin viiemeistelyhionnassa, tukilautasta ja vulkaanikuitsu-hiomapyöröllä) saattaa kulmahiomakone likaantua sisälä voimak-kaasti. Tässä tapauksessa on suositeltavaa lyhentää huoltovälejä ja/tai kytkeä kul-mahiomakone vikavirtakytkimen (FI) kautta. Yleensä työkalun A-luokan melutasoro: Melutasoro = 85 dB (A). Äänvoimakkuus = 98 dB (A). Käytä kuulosuojaimia! Normaalisti mitatu kihtyvyysarvo on 5 m/s2.
Käytto
Verkkolilitäntä	Koneen saa liittää vain 1-vaileseinen vailtovirtaan typpikilven mukaiselle jännitteelle. Kone on suojaeristety (DIN 57 740, VDE 0740 ja CEE 20) ja niin sen saa liittää myös ilman maadoituskosketinta oleviin pistorasioihin. Kone on radiohäirisuojattu Eurooppomanfin EN 55014 mukaan.
Hidas käynnistys (WSE 700-115)	Elektroninen hidaskäynnistys pidentää moottorin ja vaihteiston käytöikä.
Käynnistys-kytkin	Käynnistys: Työnnä liukukytkin eteen ja lukitse painamalla se alaspäin etuasennossa. Pysäytys: Painikkeen takaosa painetaan alas. Kytkin palautuu automaattisesti 0-asentoon.
SUOMI	53 WS 700-100, WS 700-115, WS 700-125, WSE 700-115

Muutokset: Teksti, kuvat ja tekniset tiedot vastaavat kayttöohjeen painatusajankohdan tilannetta. Oikeudet tuotteiden kehityksestä johtuviin muutoki siin pidatetaan.

Elektronikka Kierrosluvun esisäätö (WSE 700-115)		Kuormituksen kasvaessa, pyörismisopeuden säätö tapahtuu elektronisesti. Ulkopouliset, erittäin voimakkaat sähkömagneettiset häiriöt saattavat poikkeustapa- uksissä alheuttaa tilapäisia muutoksia pyörismisopeudessa. Pyörismisopeuden esisäätö säätöpyörällä: A = pienin pyörismisopeus G = suurin pyörismisopeus
Rikkomasuojus kiinnits		Työnnä laikan suojus kiinnitskaulaan, höllää tar- vittaessa kiinnitsruuvia muutama kierros. Suuntaa laikan suojus vaatimusten mukaisesti ja kiristä kiinnitsruuvi, kunnes laikan suojus pysyy tiukasti paikallaan. Laikan suojus ei enää saa liikkua, kun kiinnitsy- ruuvi on kiristetty. Tarkista, etta hiomalakiika pää- see vapaasti pyörimään.

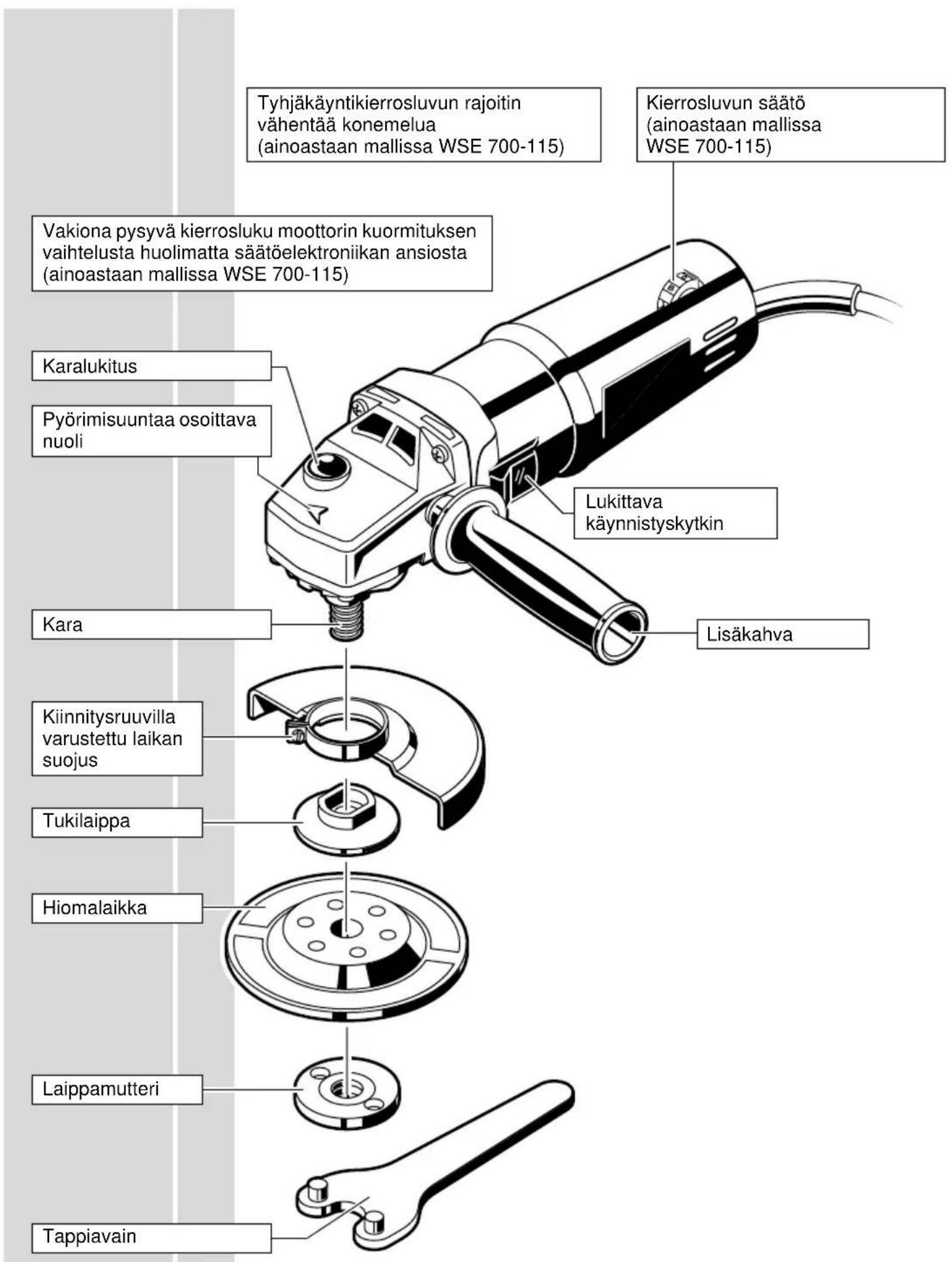

Työvälineiden kiinnits		Ennen laitteseen kohdistuvia korjaus- ja huoltotöitä on pistotulppa irrotettava pistorasiasta. Kara lukitaan paikalleen painamalla lukituslaitteen painiketta. Hiomatyökalu, tukilaippa ja mutteri asennetaan kuvan mukaisesti. Laippamutterin kiristämiseen/avaamiseen käyte- tään tappiavainta.
SUOMI	55	WS 700-100, WS 700-115, WS 700-125, WSE 700-115
Työohjeita Rouhehionta	Keyyesti syöttäen hiomalaikka liikutellaan edestakaisin tasaisin vedoin. Tehokkain rapu rouhehionnassa on pitäa hiomalaikkaa vähintään 30° kulmassa työstettävä pintaas vasten. Lian voimakas syöttö vauroiittaa kulmahiomakonetta, lisäa laikan kulutusta ja heikentäa hiomatulosta. Älä koskaan käytä katkaisulaikkoja rouhintalaikkoina. Älä aseta katkaisulaikkaan si- vuttaista painetta. Katkaisutyössä on konetta ohjattava vakaasti. Laikan leikkauskehān on oltava tasainen. Kivenkatkaisussa on käytettävä ohjaukselkkaa. Pintojen viimeistelyhiontaan käytetään tukinavalla tuettua hiomapaperia. Ruosteen ja vanhan maalin poistoon soveltuu parhaiten pyörivä teräsharja. Pyörismisopeuden otimiarvo riippuu sekä hiottavan aineen kovuudesta että käytet- tãvän hiomalaikka ja laadusta:
Katkaisu	Käytö Muovipintojen hiememinen hiomalautasella ja hiomeaperrilla A-C Puun hiominen ja maalin poisto hiomalautasella ja hiomapaperilla B-D Metallin hiominen ja tasoitus hiomalautasella ja hiomapaperilla C-F Metallin ruosteen poisto teräskakanarjalla D-F Teräksen hiominen, Teräksen ja kiven katkaisu Maalin ja ruosteen poistossa käytä heräastankaharjaa	Elektroniikkka
Optimainen pyörismisopeus (WSE 700-115)		A-B
Huolto	Pidä aina laite ja tuuletsaukot puhtaana. Käytä vain AEG:n lisälaitteita ja varaosia. Käytä ammatitaitoisten AEG-huoltosopi- musliikkeiden palveluja muiden kuin käytöohjeessa kuvattujen osien vaihdossa. (eseite takuu/huoltoliikeluettelo). Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopirustuksen ilmoit- tamalla arvokilven kymmennumberoisen numeron seuraavasta osoitteesta: OY Atlas Copco Tools AB, Masalantie 346, 02430 Masala.
Lisälaite	Lisälaitteet tilausnumberineen lóydät luettelostamme.
SUOMI	56	WS 700-100, WS 700-115, WS 700-125, WSE 700-115

ENGLISH NEDERLANDS

Todistamme taten ja vastaamme yksin siitta,etta tamta tuote en allalueteltujen standardien ja standardoimisasiakirjojen vaatimumsten mukainen EN 50 144, EN 55 104, EN 55 014, EN 60 555, HD 400 seuraavien ohjeiden määrysten mukaisesti: 73/23/ETY, 89/336/ETY,89/392/ETY.
