Tipo de produto	Esmerilhadeira elétrica (esmerilhadeira angular)
Marca	AEG
Modelo	WS 700125
Potência absorvida	710 W
Velocidade em vazio (máx.)	10.000 min⁻¹
Diâmetro máx. do disco	125 mm
Rosca do eixo	M14
Peso	1,6 kg
Alimentação	Corrente alternada monofásica (tensão conforme placa de identificação)
Classe de proteção	Isolação dupla (DIN 57740 / VDE 0740)
Nível de ruído	98 dB(A) (pressão sonora 85 dB(A))
Vibração	Aceleração 5 m/s²
Funções principais	Rebarbação, corte, lixamento, decapagem, polimento
Dispositivos de segurança	Capacete protetor ajustável, travamento do eixo, interruptor com trava
Manutenção e limpeza	Limpar regularmente as aberturas de ventilação; usar apenas peças e acessórios AEG
Acessórios compatíveis	Discos abrasivos, pratos de lixamento, escovas metálicas, lã de carneiro
Reparabilidade	Peças de reposição e vista explodida disponíveis no SAC AEG
Informações gerais	Conforme as normas EN 50144, EN 55104, EN 55014, EN 60555, HD 400; diretivas 73/23/CEE, 89/336/CEE, 89/392/CEE

Perguntas frequentes - WS 700125 AEG

Como trocar o disco da minha esmerilhadeira AEG WS 700125?

Desligue primeiro o aparelho. Trave o eixo do motor pressionando o botão de travamento. Use a chave de pinos para soltar a porca do flange. Substitua o disco e aperte novamente a porca firmemente.

Posso usar esta esmerilhadeira para cortar metal?

Sim, é adequada para corte de aço e pedra. Use um disco de corte apropriado e respeite o ângulo de trabalho recomendado. Nunca exerça pressão lateral sobre o disco.

Como ajustar a velocidade no modelo WS 700125?

O modelo WS 700125 não possui regulação eletrônica de velocidade (ao contrário do WSE 700-115). Sua velocidade em vazio é fixa em 10.000 min⁻¹.

Quais acessórios são recomendados para lixamento?

Use um prato de lixamento de plástico com folhas abrasivas adequadas ao material (madeira, metal, plástico). Para decapagem de tinta ou lixamento de madeira, use grãos mais grossos.

Quais são as instruções essenciais de segurança?

Use sempre óculos de proteção e protetor auricular. Use a alça adicional e o capacete protetor. Desconecte o aparelho antes de qualquer ajuste ou manutenção. Verifique o estado do disco antes de usar.

Como limpar minha esmerilhadeira AEG?

Mantenha sempre limpos o aparelho e as aberturas de ventilação. Use um pano seco ou uma escova macia. Não use solventes agressivos. Nunca perfure a carcaça.

Posso usar discos de outras marcas?

Sim, desde que seu diâmetro e velocidade admissível sejam compatíveis (máx. 125 mm e 10.000 min⁻¹). O diâmetro do furo central deve corresponder exatamente ao cubo-flange sem folga.

O que fazer em caso de vibrações anormais?

Pare imediatamente a máquina. Verifique se o disco está montado corretamente e em boas condições. Se as vibrações persistirem, contate o serviço pós-venda AEG.

Onde encontrar peças de reposição para meu modelo?

Dirija-se a uma estação de serviço pós-venda AEG. Tenha em mãos o tipo de máquina e o número de dez dígitos na placa de identificação. Você também pode solicitar uma vista explodida.

Qual é a garantia desta esmerilhadeira?

A garantia está em conformidade com as condições gerais da AEG. Consulte o folheto Garantia/Endereços dos serviços pós-venda fornecido com o aparelho para mais detalhes.

MANUAL DE UTILIZADOR WS 700125 AEG

Instruções de service

Por favor leia e conserve em seu poder

Gebruiksaanwijzing

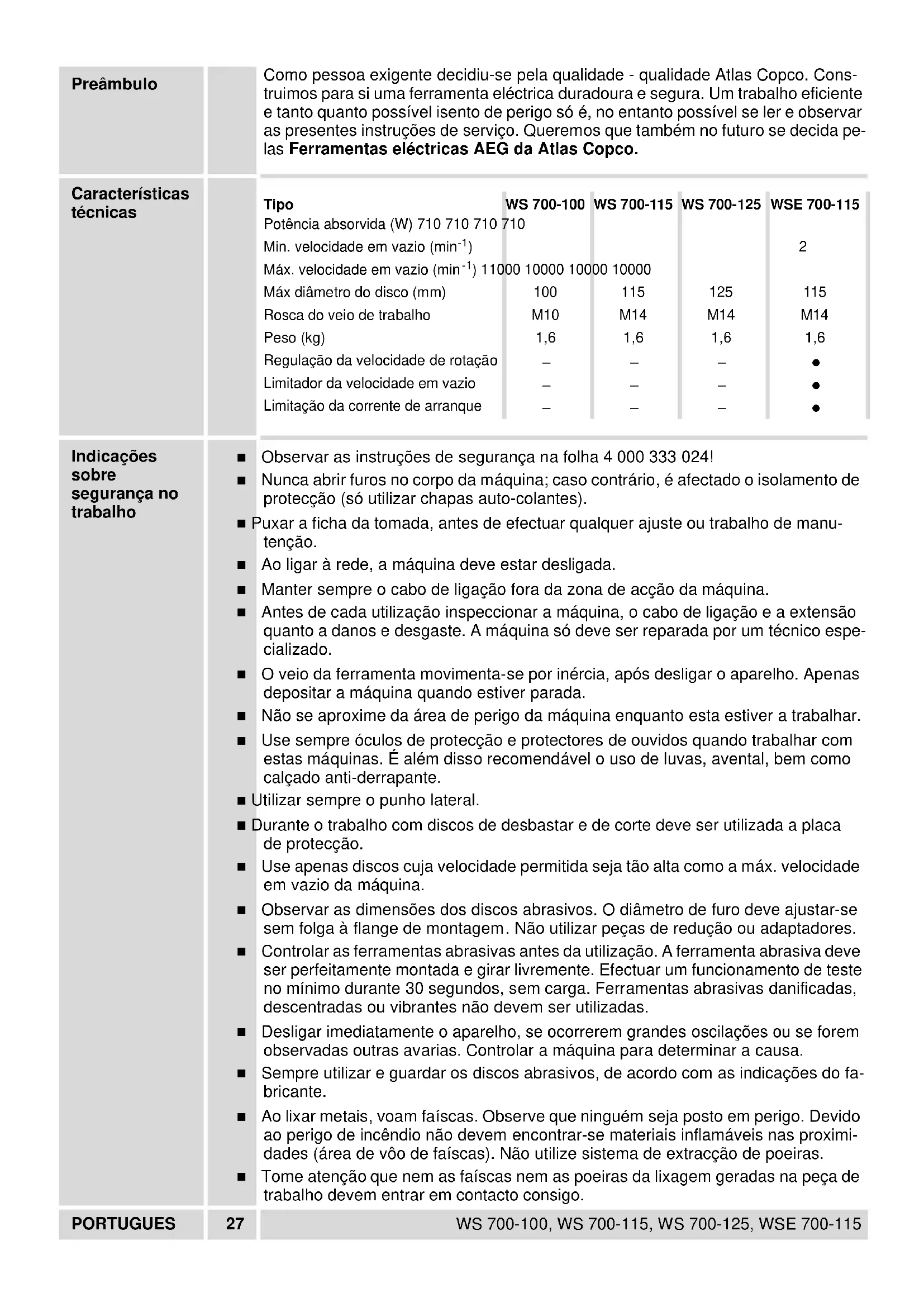

Preambulo	Como pessoas exigente decidui-se pela qualidade -优质的 Atlas Copco. Construções para si uma ferramenta elétrica duradoura e segura. Um trabalho eficiente e tanto quanto possível isento de perigo são, no entanto possível ser leir e observar as presentes instruções de服务于. Queremos queneider no futuro se decida das Ferramentas electricas AEG da Atlas Copco.
CHARACTERisticas ténicas	Tipo	WS 700-100	WS 700-115	WS 700-125	WSE 700-115
	Potência absorvida (W) 710 710 710 710				2
	Min. velocidade em vazio (min-1)
	Máx. velocidade em vazio (min-1) 11000 10000 10000 10000
	Máx diário do disco (mm)	100	115	125	115
	Rosca do veio de trabalho	M10	M14	M14	M14
	Peso (kg)	1,6	1,6	1,6	1,6
	Regulação da velocidade de rotação	-	-	-	●
	Limitador da velocidade em vazio	-	-	-	●
	Limitação da corrente de arranque	-	-	-	●
Indicações sobre segurança no trabalho	■ Observar as instruções de segurança na folha 4 000 333 024!
	■ Nunca abrir furos no corso da boa; caso contrário, é afectado o isolamento de proteção (so utilizehar chapas auto-colantes).
	■ Puxar a ficha da tomada, antes de efetuar qualquer ajuste ou做工o de manu- tenção.
	■ Ao ligar à rede, a boa deve estear desligada.
	■ Manter sempre o cabo de ligação fora da zona de acção da boa.
	■ Antes de cada utilização inspeçionar a boa, o cabo de ligação e a extensão quanto a danos e desgaste. A boa sé deve ser reparada por um专业技术e espe- cializzato.
	■ O veio da ferramenta movimenta-se por inércia, après desliger o aparelho. Apenas depositar a boa quando estiver parada.
	■ Não se aproxime da area de perigo da boa quando está estiver a做工ar.
	■ Use sempre óculos de proteção e protectores de ouvidos quando做工ar com estas boainas. É lem disso recomendavel o uso de luvas, avental, bem como calcado anti-derrapante.
	■ Utilizar sempre o punho lateral.
	■ Durante o trabalho com discos de desbastar e de corte deve ser realizada a placacde proteção.
	■ Use開放 discs cuja velocidade permitida sera tão alta como a max. velocidade em vazio da boa.
	■ Observar as dimensoes dos discos abrasivos. O diário de furo deve ajustar-se sem folga à flange de montagem. Não utilize peças de reducao ou adaptadores.
	■ Controlar as ferramentas abrasivas antes dautilização. A ferramenta abrasiva deve serperfeitamente montada e girar livrmente. Efectuar um funcimento de testeno minimo durante 30 segundos, sem carga. Ferramentas abrasivas danificadas, descentradas ou vibrantes não devem ser realizadas.
	■ Desligar imeditamente o aparelho, se ocorrerrém grandes oscilações ou se foremobservadas outras avarias. Controlar a boa para determinar a causa.
	■ Sempre utilizear e guardar os discos abrasivos, de acordo com as indicações do fabricante.
	■ Ao lixar metais, voam faíscas. Observe que ninguém estáerto em perigo. Devido ao perigo de incério não devem encontrar-se materiais inflamâveis nas proximi- dades (area de vôo de faíscas). Não utilize系統 de extracção de peiras.
	■ Tome atençao que nem as faíscas Nem as peiras da liqagem geradas na peça de做工o devementrarmem contacto consigo.
PORTUGUES	27	WS 700-100, WS 700-115, WS 700-125, WSE 700-115

Naveis de ruido Nível de vibrações	O pô que se gera quando se travaça em pedras com acido silicio cristalino pode fazer mal à saúde. É interdito esmerilar materiais contendo amIENTo. Observar as correspondentes normas de prevenção de acidentes da Associação Profissional (VGB 119). Jamais utilize discos de corte para desbastar. Não pressionar os discos de corte lateramente. Quando estiver a descortar pedra deve usar a guia. Aporca de ajuste deve ser apertada antes de,iniciar o trabalho com a máquina. A peça a ser realizada deve ser fixa, caso não esteeja firme devido ao seu pesoproprio. Jamalis conducir a peça a ser realizada em direcção do disco com asmãos. No caso de extremas situações de aplicação (p. ex. lixar metais com o prato deapoio e discos abrasivos de Vulkanfieber) pode ser acumulada uma grande sujida de no interior da rebarbadora. Neste caso é recommendavel reduzir os ciclos de limpeza e/ou a connexão de um interruptor de proteção contra corrente de falha (FI). Normalmente os níveis de ruido mais elevados da ferramenta são: Nível da pressão de ruido = 85 dB (A). Nivel da potência de ruido = 98 dB (A). Use protectores auriculares. Normalmente a acceleração mais elevada é 5 m/s2.
Aplicação
Ligação à rede
Limitação da corrente de arranque(WSE 700-115)

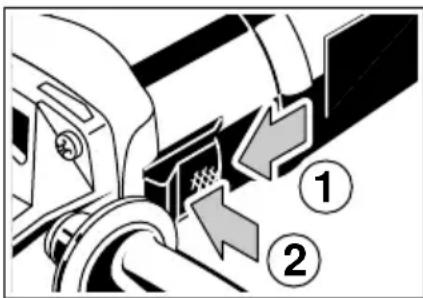

Ligar-Desligar Ligar: Deslocar o interruptor para frente e para travaar na area frontal,deer a premir para baixo.

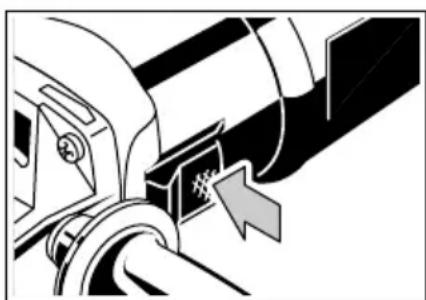

Desligar: Para que deixe de estar fixo, solte a parte deTRS do interruptor. O interruptor irá automaticamente returnar à posicao ^

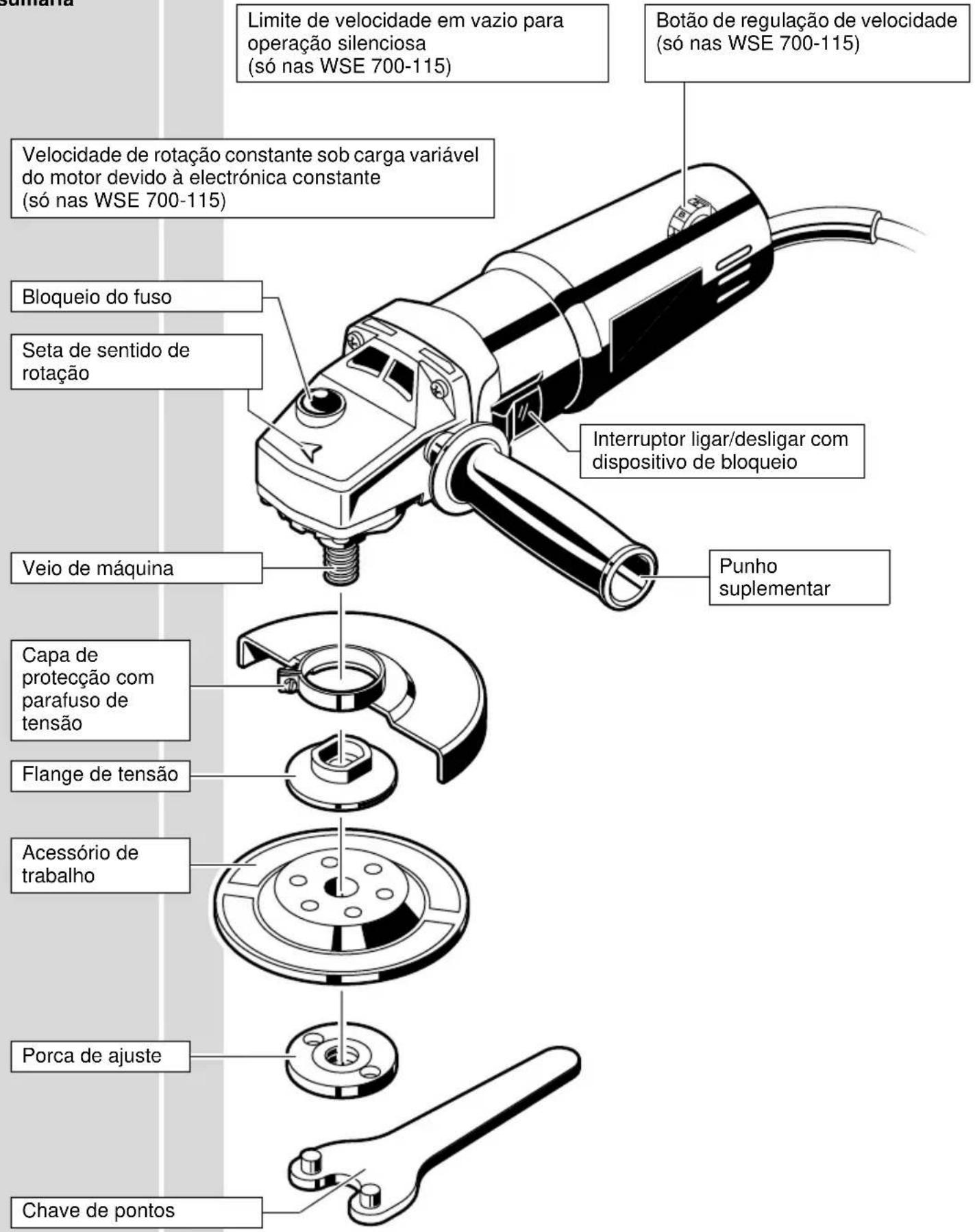

Descrição sumária

Alteracoes: Texto, figura e caracteristicas correspondem ao desenvolvimento técnico a data da impressao. Reservamo-nos o direito de introduzir modifications nos outros produits com vista ao seu aperfeicoamento.

Electrónica Pré-selectionar a velocidade de rotação (WSE 700-115)		A electrónica regula o número de rotações no caso de停电 assemblado. Sob influência de extremas influências electromagnéticas, podem emcembatos caseis ocorrerr temporárias oscilações de número de rotação. Reguição de velocidade com botão: A = velocidade minima G = velocidade Tmaxima
Montagem do resguardo do disco		Deslocar a capa de proteção no sentido da gola de aperto, se necessáriodeer saltar o parafuso de tensão por algumas voltas. Alinhar a capa de proteção de acordo com as ne- cessidades de trabalho e aparar o parafuso de tensão, às que a capa de proteção estája firme. quando o parafuso de tenso estiveraperto, não poderaisser possiveldeslocar a capa de proteção. Observar, que o disco abrasivo possa girar livremente.
Inserção da ferramenta		Antes de efetuar qualquer intervenção na máquina, tirar a fiche da tomada. Fixe o veio de trabalho soltando o dispositivo de bloqueio. Monte a flange de tenso, o acessório de trabalho, e aporca de ajuste como se我们会 na ilustração. Desaperte e ajerte respectivamente a porca de ajuste com uma chave de pontos.
PORTUGUES	30	WS 700-100, WS 700-115, WS 700-125, WSE 700-115
Indicações sobre utilização Rebarbagem pesada		quando estiver a rebarbar não aplicou pressão sobre a ferramenta mas utilize-a com movimento alternivos suaves. Para obter os melhores resultados, quando rebarbar em posicao inferior mantenha o disco num ángulo deleo menos \( {30}^{ \circ } \) em relationa à superficie de trabalho. Sobrecarregar a máquina ao rebarbar irá danificá-la e resultará em mais rápido des-gaste dos discos. Irá também afercar o resulto final do trabalho. Não utilize discos de corte para desbastar. Não pressionar os discos de corte la-teralmente. Não incline a rebarbadora quando estiver a desmontar rocha. O disco deve ter um rebordo direito. Quando estiver a desmontar pedra deve usar a guia. Ao esmerilar à superficie use um disco de apoio em plástico com um disco abrasivo. Para retirar ferrugem ou camadas antigas de tinta é recommendado o uso de escova de aço (escova tipo taça). O número de rotação optimazedepende, entre outros, da dureza do material a ser realizado, assim como da qualida do acessório de trabalho:
		Aplicação Esmerilar matérias sintéticas com prato de esmerilar e disco de lixa Esmerilar madeira e tinta, Remover tinta com prato de esmerilar e disco de lixa Esmerilar metais e betume com prato de esmerilar e disco de lixa C-F Remover ferrugem em metais com escova de arame de aço Desbastar aço, Cortes em aço e pedra Pulir com prato de esmerilar e boina de carneira A-B	Electrónica A-C B-D D G
Manutenção		Mantenha o aparelho e as aberturas de ventilação sempre limpos. Utilizar uniquamente accesórios e peças sobreselentes da AEG. Sempre que a substituição de um componente não tenha sido descriça nas instruções, está de toda a conveniência mandar executar esse trabalho a um Servico de Assistência AEG (veja o folheto Garantia/Endereços de Serviços de Assistência). A pedido e mediante indicação da referência dedeznydermos que consta da chapa decharacteristicadá máquina, pode requirecer-se um desenhoxexploidos da ferra-menta eletrica a: Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden.
Acessório		Veja nos)nossocatalagos o grande número de accesórios com os respectivosnydermos de encomenda.
