Producttype	Elektrische slijpmachine (haakse slijper)
Merk	AEG
Model	WS 700125
Opgenomen vermogen	710 W
Onbelast toerental (max.)	10 000 min⁻¹
Max. schijfdiameter	125 mm
Asperndraad	M14
Gewicht	1,6 kg
Voeding	Eenfasige wisselstroom (spanning volgens typeplaatje)
Beschermingsklasse	Dubbele isolatie (DIN 57740 / VDE 0740)
Geluidsniveau	98 dB(A) (geluidsdruk 85 dB(A))
Trilling	Versnelling 5 m/s²
Hoofdfuncties	Afbramen, doorslijpen, schuren, ontroesten, polijsten
Veiligheidsinrichtingen	Verstelbare beschermkap, asvergrendeling, schakelaar met vergrendeling
Onderhoud en reiniging	Reinig regelmatig de koelsleuven; gebruik uitsluitend AEG-onderdelen en accessoires
Compatibele accessoires	Slijpschijven, schuurplaten, staalborstels, schapenvachten
Repareerbaarheid	Reserveonderdelen en explosietekening verkrijgbaar bij de AEG-klantendienst
Algemene informatie	Voldoet aan de normen EN 50144, EN 55104, EN 55014, EN 60555, HD 400; richtlijnen 73/23/EEG, 89/336/EEG, 89/392/EEG

Veelgestelde vragen - WS 700125 AEG

Hoe vervang ik de schijf van mijn AEG WS 700125 slijpmachine?

Koppel eerst het apparaat los. Vergrendel de motoras door op de vergrendelknop te drukken. Gebruik de pinsteeksleutel om de flensmoer los te draaien. Vervang de schijf en draai de moer stevig vast.

Kan ik deze slijpmachine gebruiken om metaal te doorslijpen?

Ja, ze is geschikt voor het doorslijpen van staal en steen. Gebruik een geschikte doorslijpschijf en houd de aanbevolen werkhoek aan. Oefen nooit zijdelingse druk uit op de schijf.

Hoe stel ik de snelheid in op model WS 700125?

Het model WS 700125 heeft geen elektronische snelheidsregeling (in tegenstelling tot de WSE 700-115). Het onbelast toerental is vast ingesteld op 10.000 min⁻¹.

Welke accessoires worden aanbevolen voor schuren?

Gebruik een kunststof schuurplaat met schuurbladen die geschikt zijn voor het materiaal (hout, metaal, kunststof). Voor het verwijderen van verf of het schuren van hout, gebruik grovere korrels.

Wat zijn de essentiële veiligheidsvoorschriften?

Draag altijd een veiligheidsbril en gehoorbescherming. Gebruik de extra handgreep en de beschermkap. Koppel het apparaat los voor afstelling of onderhoud. Controleer de staat van de schijf voor gebruik.

Hoe reinig ik mijn AEG slijpmachine?

Houd het apparaat en de koelsleuven altijd schoon. Gebruik een droge doek of een zachte borstel. Gebruik geen agressieve oplosmiddelen. Doorboor nooit de behuizing.

Kan ik schijven van andere merken gebruiken?

Ja, op voorwaarde dat hun diameter en toelaatbare snelheid compatibel zijn (max. 125 mm en 10.000 min⁻¹). De diameter van het centrale gat moet exact overeenkomen met de flensnaaf zonder speling.

Wat te doen bij abnormale trillingen?

Stop onmiddellijk de machine. Controleer of de schijf correct is gemonteerd en in goede staat verkeert. Als de trillingen aanhouden, neem contact op met de AEG-klantendienst.

Waar vind ik reserveonderdelen voor mijn model?

Ga naar een AEG-servicecentrum. Neem het machinetype en het tiencijferige nummer van het typeplaatje mee. U kunt ook vragen om een explosietekening.

Wat is de garantie op deze slijpmachine?

De garantie is conform de algemene voorwaarden van AEG. Raadpleeg de brochure Garantie/Adressen van klantendiensten die bij het apparaat is geleverd voor meer details.

GEBRUIKSAANWIJZING WS 700125 AEG

Lees en let goed op deze advizen

Brugsanvisning

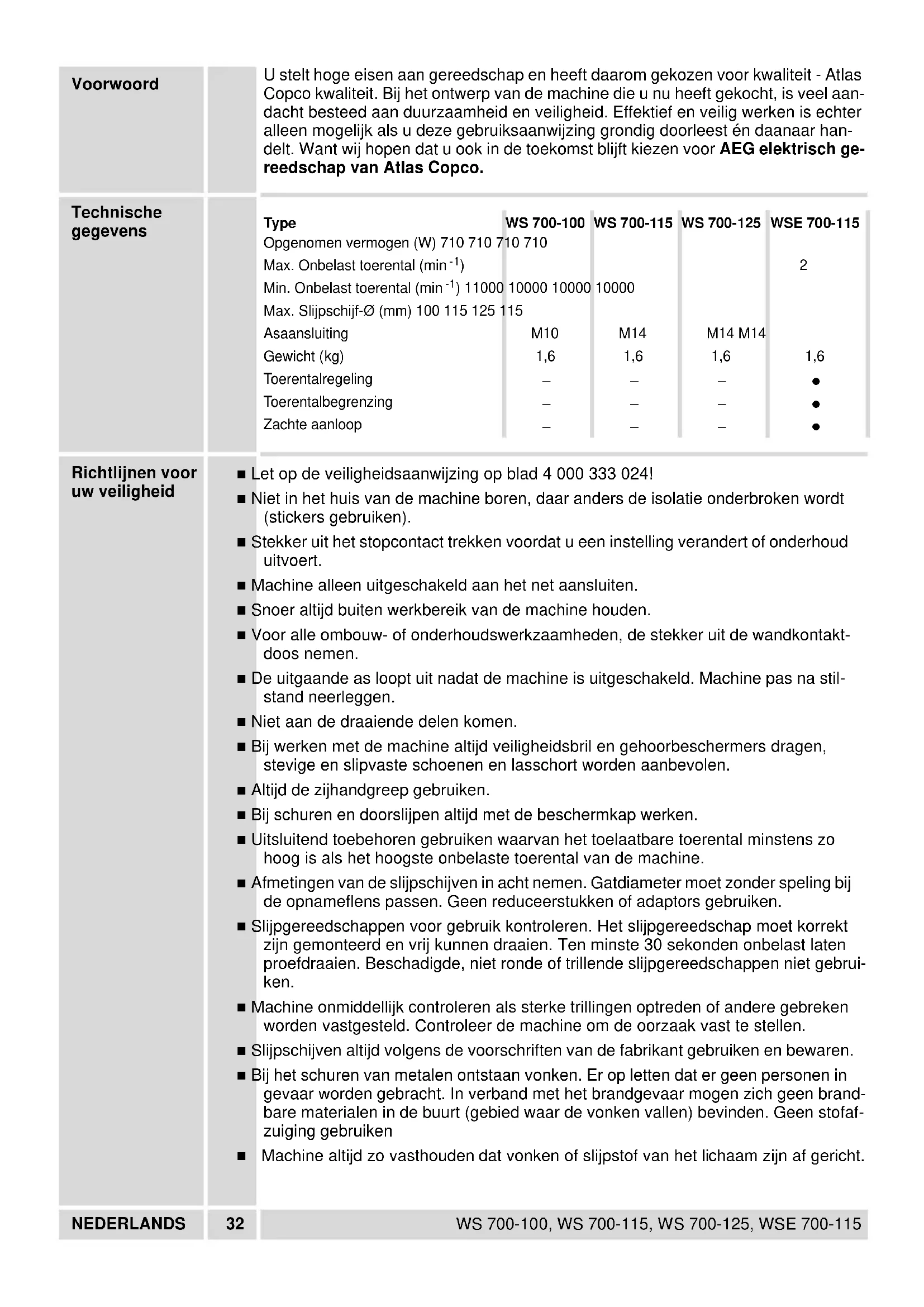

Voorwoord	U stelt hoge eisen aan gereedschap en heeft.daarom gekozen voor kwaliteit - Atlas Copco kwaliteit. Bij het ontwerp van de machine die u nu hebigt gekocht, is veel aan-dacht besteed aan duurzaamheid eneiligheid. Effektief en veilig werkden is echter alleen maybelukt als u deze gebruiksaanwijzing grondig doorleest en daanaar handelt. Want wij hopen dat u ook in de toekomst blijft kiezen voor AEG elektrisch ge-reedschap van Atlas Copco.
Technische gevevens	Type	WS 700-100	WS 700-115	WS 700-125	WSE 700-115
	Opgenomen vermogen (W) 710 710 710 710				2
	Max. Onbelast toenental (min-1)
	Min. Onbelast toenental (min-1) 11000 10000 10000	10000
	Max. Slijpschijf-Ø (mm) 100 115 125 115
	Asaansluiting	M10	M14	M14 M14
	Gewicht (kg)	1,6	1,6	1,6	1,6
	Toerentalregeling	-	-	-	●
	Toerentalbegrenzing	-	-	-	●
	Zache aanloop	-	-	-	●
Richtlijnen voor uw verilgheid	■ Let op de verilgheidsaanwijzing op blad 4 000 333 024!
	■ Niet in hetuis van de machine boren, waar anders de isolatie onderbroken worden (stickers gebruiken).
	■ Stekkeruit het stopcontact trekken voordat u een instelling verandert of onderhouduitvoert.
	■ Machine alleen uitgeschakeld aan het net aansluiten.
	■ Snoer algijd buiten werkbereik van de machine honden.
	■ Voor alle ombouw- of onderhoudswerkzaamheden, de stekeruit de wandkontakt-doos nemen.
	■ De uitgaande as looptuit nadat de machine is uitgeschakeld. Machine pas na stil-standeerleggen.
	■ Niet aan de draaiende delenkommen.
	■ Bij werken met de machine alttijd verilgheidsbril en gehoorbeschemmers dragen, stevige en slipvaste schoenen en lasschort worden aanbevolen.
	■ Altijd de zijhandgreep gebruiken.
	■ Bij schuren en doorslijpen alttijd met de beschemkap werken.
	■ Uitsluitend toebehoren gebruiken waarvan het toelaatbare toenental minstens zo hoog is als het hoogste onbelaste toenental van de machine.
	■ Afmetingen van de slijpschijven in ache nemen. Gatdiameter moet zonder spelimg bij de opnameflens passen. Geen reducerstukken of adaptors gebruiken.
	■ Slijpgereedschappen voor gebruik kontraleren. Het lijpgereedschap要去orrectুjn gemonteerd en vrijijken draaien. Ten minste 30 sekonden onbelast lately proefdraaien. Beschadigde, Niet ronde of trillende lijpgereedschappen Niet gebruiken.
	■ Machine onmiddelijk controlleren als sterke trillingen optreden of andere gebreken worden vastgesteld. Controleer de machine om de oorzaak vast te stellen.
	■ Slijpschijven alttijd volgens de voorschriften van de fabrikant gebruiken en bewaren.
	■ Bij het schuren van metalen ontstaan vonden. Er op letten dat er geen personen in gevaar worden gebracht. In verband met het brandgevaar mooten zich geen brandbare materialien in de buurt (gebied waar de vonden vaalen) bevinden. Geen stofaf-zuiging gebruiken
	■ Machine alttijd zo vasthonden dat vonden of lijspstof van het lichaam�n af gericht.

Geluids-meetwaardenTrillings-meetwaarden	Stof, die bij het bewerken van steen met kristallen kiezelzuren ontstaat, is schadelijk voor de gezondheid. Asbesthoudende materiaalen mogen nicht worden bewerkt.Nooit doorslijschijven gebruiken om af te bramen. Geen zijwaartse druk op door-slijschijven uitoefenen.Voor het doorslijpelen van steen is de geleideslede voorschrift.De flensmoer要去 voor de ingebruikname van de machine aangetrokken zijn.Het te bewerken werkstuk要去 vast worden ingespannen als het Niet door het ei-gen gewicht stabeligt. Nooit het werkstuk met de hand gegen de schijf houden.Bij extreme gebruiksomstandigheden (bijvoorbeeld bij het gladschuren van metalen met de rubber steunschijf en vulcanfiber-slijschijf) kan een sterke ophoping van vuil in de haakse slijpmachine ontstaan. Het is in dergelijk omstandigheden raad-zaam de machine vaker te reinigen en/of een foutstroomschakelaar in de elektrische verbinding op te nemen.Het kenmerkende A-gewaardeerde geluidsniveau van de machine bedraagt:Geluidsdrukniveau = 85 dB (A).Geluidsvermogenniveau = 98 dB (A).Draag oorbeschemers!De kenmerkende gewaardeerde versnelling bedraagt 5 m/s2.
Toepassing	De haakse slijpmachine is geschikt voor het doorslijpelen en slijpen van vele materi-alen, zoals metaal of steen. Raadpleeg in twijfelgeval de richtlijnen van de slijpschijf-fabrikant.Dit apparaatuitsluitend gebruiken voor normala gebruik, zoals aangegeven.
Netaansluiting	Alleen aan eénfase-wisselstroom en alleen aan de op het typeplaatje aangegeven netspanning aansluiten. Aansluiting is ook aan Kontaktdozen zonder randaarde mogelijk waar de machine is geïsoleerd volgens DIN 57 740/VDE 0740 en CEE 20. De vonkontstoring voldoet aan de europese norm EN 55014.
Zachtie aanloop(WSE 700-115)	De electronische zachte aanloop verhoegt de levensduur van de motor en aandrij-ving, de inschakelstroom worden tot circa de helft gereduceerd.
In-/uitschaken Inschaken	Schuifschakelaar aan voren duwen en in het voorste gedeelte maar beneden duwen om te vergrendelen.Uitschaken: schuifschakelaar aan dechterzij-deaarbeneden drukken. De schakelaar gaat dan automatisch terug� aan de 0-stand.12
NEDERLANDS	33WS 700-100, WS 700-115, WS 700-125, WSE 700-115

Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in dearend dat het geheel gedrukt worden. Veranderingen in de zin van verdere ontwikkelingen van onsze Produkten voorhoven.

Electronic		De elektronika regelt het toerenal bij toenemende belasting na. Bij inwerking van elektromagnetische storingen van buitenaf hunnen in enkele gevallen voorbijgaande toerentalschommelingen optreden.
Toerental kiezen (WSE 700-115)		Toerentalkeuze met stelwiel: A = laagste toerental G = hoogste toerental
Beschemkap monteren	1	Beschemkap op spanhals schuiven. Indien nodig de spanschoef enkele slagen losdraaien. Beschemkap maar behoefte afstellen en span- schroef vastdraaien tot de beschemkap stevig vastzit. De beschemkap mag nicht hunnen worden ver- schoven als de spanschoef is vastgedraaid. Er op letten dat de slijpschijf vrij draait.

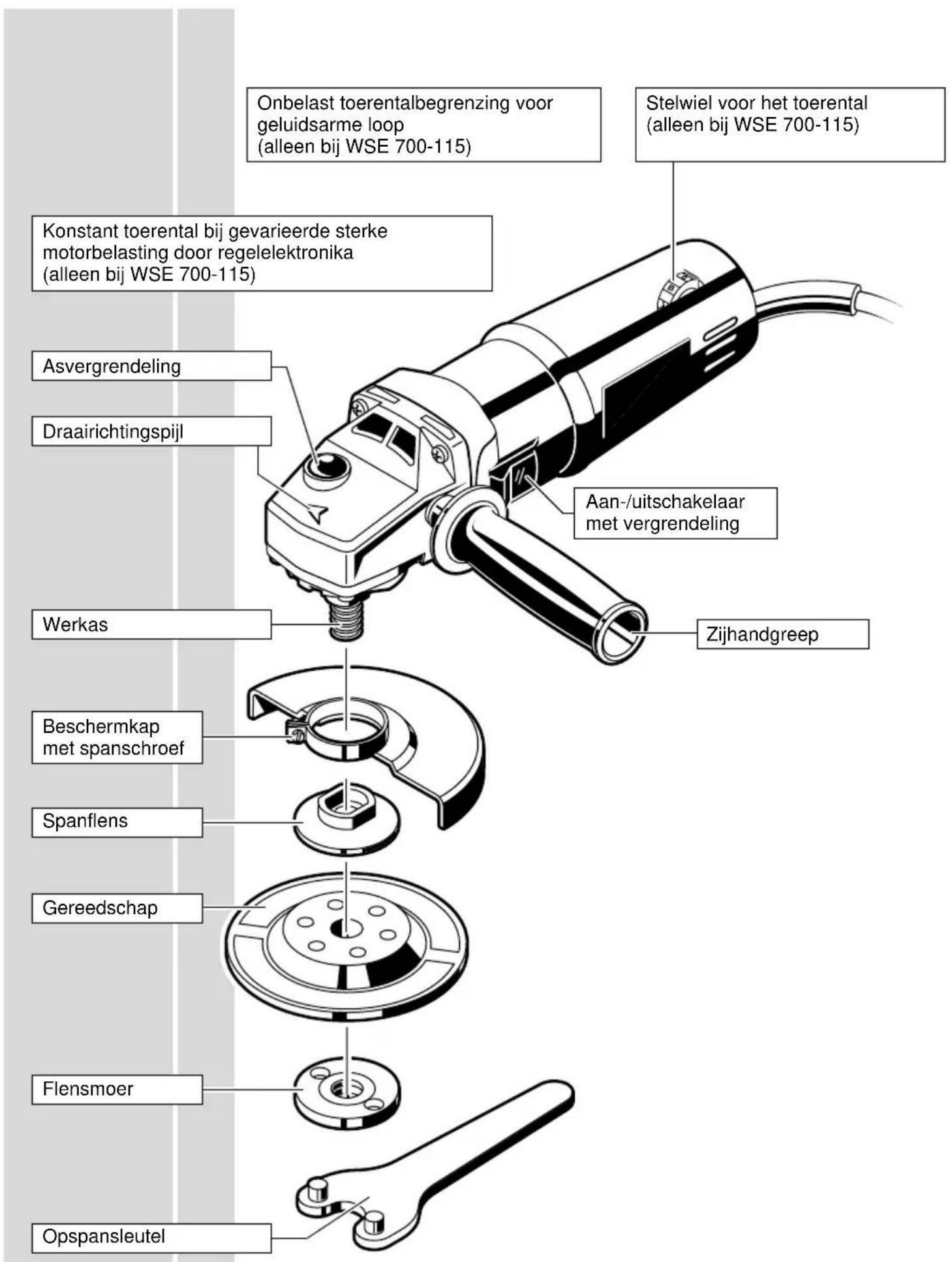

Plaatsen van hulpwerktuigen	1	Voor alle werkzaamheden aan de machine, eerst de stekker uit het stopkontakt halen. Werkas door drukken op de asvergrendeling vast- zetten. Spanflens van de toebehoren monteren als in de afbeelding is aangegeven. Flensmoer met opspansleutel los- resp. vast- draaien.
NEDERLANDS	35	WS 700-100, WS 700-115, WS 700-125, WSE 700-115
Aanwijzingen voor het gebruik AfbramenDoorslijp-schijvenVlakslijpenJuiste werktoerental (WSE 700-115)	Bij slijpen Niet in het werkstuk drukken, maar de slijpschijf gelijkmatig heb en weer bewegen.De Beste schuurprestaties worden bereikt wanneer de slijpschijf in een hoek van minstens \(30^{\circ}\) op het slijpopoppervlak worden aangezet.Te sterke belastingijdens het slijpen is schadelijk voor de haakse slijpmachine en verhooegt het slijpmiddelenverbruik; de slijpprestatie worden minder.Nooit doorslijpschijven gebruiken om af te bramen. Geen zijwaartse druk op door-slijpschijven uitoefenen.Bij doorslijpwwerk de haakse slijpmachine Niet kantelen. De doorslijpschijf要去 een zuivere snijkant hebben.Voor het doorslijpen van steen is de geleideslede voerschrift.Voor het verwijderen van roest en oude verflagen is een staalborstel geschikt.Het optimale toerental hangt onder meer af van de hardheid van het te bewerken materiaal en van de kwaliteit en korrel van de gereedschap:Toepassing ElectronicSchuren van kunststof met schuurbord en schuurpapier A-CSchuren van hout en verf verwijderen met schuurbord en schuurpapierSchuren van metaal, en spatels met schuurbord en schuurpapier C-FOntroesten van metaal met staaldraadborstel D-FAfbramen van staal, Doorslijpen van staal en steen GPolijsten met slijpbord en lamsvelhoes A-B	B-D
Onderhoud Machine en ventilatiesleuven altijd schoon honden.Aalleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke Niet vermeld worden,+kunnen het beste door de AEG servicedienst verwisseld worden (zie Ser-viceadressen).Onder vermelding van het tiencijferige nummer op het machineplaatje is desge-wenst een doomsnedetekening van de machine verkrijgbaar bij: Atlas Copco Tools Nederland, Postbus 200, 3330 AE Zwijndrecht, Nederland 852.
Toebehoren		Het omvangrijke extra toebehorenassortiment met bestelnummer vindt u in once katalogi.
NEDERLANDS	36	WS 700-100, WS 700-115, WS 700-125, WSE 700-115

Wij verklaren op eigengerantwoordoring, dat dit produit voldoet aan de volgende normen of normatieve dokumenten: EN 50 144, EN 55 104, EN 55 014, EN 60 555, HD 400 volgens de bepalingen van de richtlijnen 73/23/EEG, 89/336/EEG, 89/392/EEG.

CE-KONFORMITSETSERKLÄERING
