BRUKSANVISNING WS 700125 AEG

2NORSK 44 WS 700-100, WS 700-115, WS 700-125, WSE 700-115 Endringer: Tekst, bilde og data tilsvarer den tekniske utvikling da denne informasjonen ble trykt. Vi forbeholder oss retten til å endre våre produkter i samsvar med videreutviklingen. Spindellås Dreieretningspil Arbeidsspindel På-/av-bryter med lås Tomgangsturtallbegrensning for støydempet drift (kun på WSE 700-115) Konstant turtall ved forskjellig sterk motorbelastning via reguleringselektronikk (kun på WSE 700-115) Arbeidsverktøy Ekstrahåndtak Vernedeksel med spennskrue Spennflens Flensmutter Hakenøkkel Stillhjul turtall (kun på WSE 700-115)NORSK 45 WS 700-100, WS 700-115, WS 700-125, WSE 700-115 Elektronikk Elektronikken regulerer turtallet ved økende belastning. Under innvirkning av ekstreme elektromagnetiske forstyrrelser utenfra, kan det i en- kelte tilfeller oppstå forbigående turtallendringer. Turtallforvalg (WSE 700-115) Turtallforvalg med stillhjul: A = Minste turtall G=Største turtall Montere vernedekselet Skyv vernedekselet på spennhalsen, om nødven- dig løses hertil spennskruen noen gjengeganger. Rett opp vernedekselet etter behov og trekk til spennskruen til vernedekselet sitter godt fast. Vernedekselet må ikke kunne la seg forskyve når spennskruen er trukket fast. Pass på at slipeski- ven kan dreies fritt. Sette inn arbeidsverktøy Før alle arbeider utføres på maskinen må støpselet trekkes ut av stikkontakten. Arbeidsspindelen låses ved å trykke på spindellå- sen. Spennflens, arbeidsverktøy og flensmutter monteres som vist på bildet. Flensmutteren åpnes hhv. trekkes til med en ha- kenøkkel.NORSK 46 WS 700-100, WS 700-115, WS 700-125, WSE 700-115 Arbeidshenvis- ninger Under sliping må det ikke presses inn i arbeidsemnet, men slipeskiven må beveges jevnt frem og tilbake over arbeidsemnet. Skrubbsliping Den beste virkningen under skrubbsliping oppnås når slipeskiven settes på mot sli- peflaten i en vinkel på minst 30°C. For sterk belastning under slipingen skader vinkelsliperen og øker forbruket av sli- peskiver, slipeeffekten blir dårligere. Bruk aldri kutteskiver til skrubbsliping. Kutteskiver må ikke utsettes for sidetrykk. Kapping Under kapping må vinkelsliperen ikke kiles fast i slipeflaten. Kutteskiven må ha en ren skjærekant. Til kapping av stein er det foreskrevet å bruke føringsslede. Flatesliping Til flatesliping må det brukes kunststoffslipetallerken med slipeskive. Til fjerning av rust eller gamle malingslag egner seg en stålbørste. Riktig arbeidsturtall (WSE 700-115) Det optimale turtallet er blant annet avhengig av hårdheten på materialet som skal bearbeides og kvalitet av arbeidsverktøy: Vedlikehold Maskinen og ventilasjonsspaltene må alltid holdes rene. Bruk kun AEG tilbehør og reservedeler. Komponenter uten utskiftingsbeskrivelse i denne bruksanvisningen, må skiftes ut av AEG kundeservice (se brosjyre garanti/ kundeserviceadresser). Ved behov kan en eksplosjonstegning av maskinen bestilles hos kundeservice eller direkte hos Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden. Husk å oppgi maskintypen og det tisifrede nummeret som står på typeskiltet. Tilbehør Tilbehøret med bestillingsnumre er oppgitt i våre kataloger. Bruk Elektronikk Sliping av kunststoffer med slipetallerken og slipeskive A-C Sliping av tre og fjerning av maling med slipetallerken og slipeskive B-D Sliping av metall og sparkel med slipetallerken og slipeskive C-F Rustfjerning på metall med stålbørste D-F Skrubbsliping av stål, kapping av stål og stein G Polering med slipetallerken og lammeullshette A-BSVENSKA 47 WS 700-100, WS 700-115, WS 700-125, WSE 700-115 Förord Du är anspråksfull och köper kvalité - kvalité från Atlas Copco. Vi har för Dig byggt ett hållbart och ytterst säkert elverktyg. Läs gärna bruksanvisningen, för endast in- gående kunskap om Ditt elverktyg gör att den är effektiv och säker i det arbete Du utför med den. Vi vill att Du även i framtiden väljer ett AEG-elverktyg från Atlas Copco. Tekniska data Säkerhets- föreskrifter ■ Beakta säkerhetsanvisningar na i blad 4 000 333 024! ■ Borra ej i maskinens hus, skyddsisoleringen skadas då (märk vid behov med klis- termärken). ■ Dra bort stickkontakten ur eluttaget innan inställningar och servicearbeten utförs på maskinen. ■ Se till att maskinen är frånkopplad innan den anslutes till nätet. ■ Håll anslutningsledningen bort från verktygets arbetsområde. ■ Bryt alltid strömmen vid ombyggnads- och servicearbeten. ■ Se upp, verktygsspindeln roterar en stund efter det maskinen frånkopplats. Maski- nen får inte läggas ned förrän den stannat helt. ■ Lakttag största försiktighet när maskinen är igång. ■ Bär alltid skyddsglasögon och hörselskydd vid arbete. Skyddshandskar, stadiga och halkfria skor samt skyddskläder rekommenderas. ■ Använd alltid stödhandtag. ■ Använd alltid skyddskåpa vid slipning och kapning. ■ Använd endast skivor, vars tillåtna varvtal är minst så högt som det högsta tom- gångsvarvtalet på maskinen. ■ Kontrollera slipskivornas dimensioner. Centrumhålet måste utan spel passa på stöd-flänsen. Varken reducernippel eller adapter får användas. ■ Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara ordentligt monterat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunder utan belast- ning. Skadade, orunda eller vibrerande slipverktyg får inte längre användas. ■ Frånkoppla maskinen omedelbart om kraftiga vibrationer uppstår eller andra fel- funktioner registreras. Kontrollera maskinen för lokalisering av orsak. ■ Använd och uppbevara alltid slipskivorna enligt tillverkarens anvisningar. ■ Vid slipning av metall uppstår gnistor. Se till att personer inte skadas. Pga brandris- ken får inga brännbara material finnas i närheten (inom gnistområdet). Använd inte dammsugning! ■ Håll alltid maskinen så, att gnistor och slipdamm flyger i riktning från kroppen. ■ Damm, som uppstår vid bearbetning av sten med kristallkiselsyra, är hälsofarligt. Asbesthaltigt material får inte bearbetas. Ge akt på hälso- och olycksfallförebyg- gande föreskrifter. ■ Använd aldrig kapskivor för grovslipning. Tryckbelasta inte kapskivorna från sidan. Typ WS 700-100 WS 700-115 WS 700-125 WSE 700-115 Upptagen effekt (W) 710 710 710 710 Min. Tomgångsvarvtal, obelastad (min

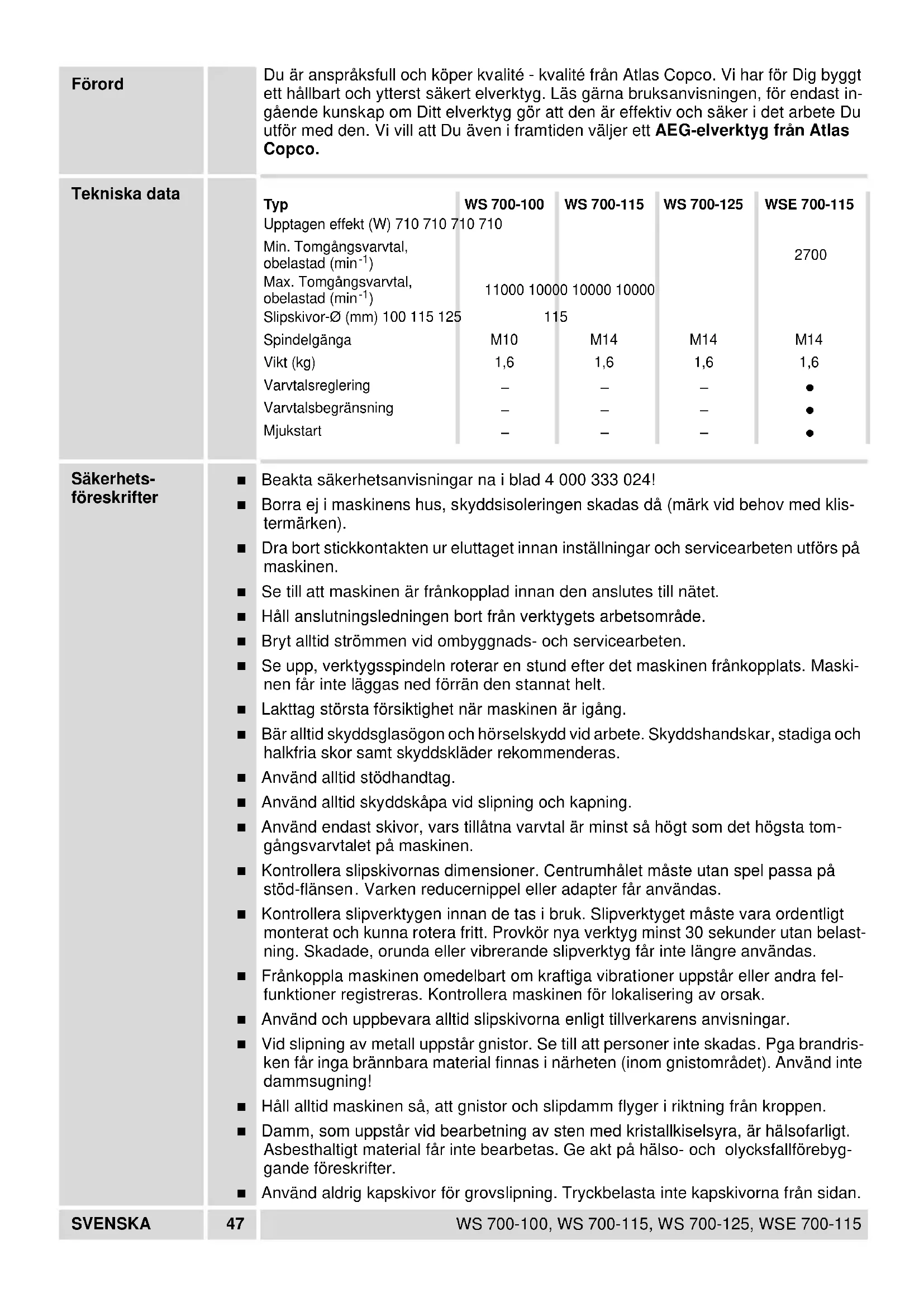

Max. Tomgångsvarvtal, obelastad (min

• SVENSKA 48 WS 700-100, WS 700-115, WS 700-125, WSE 700-115 ■ För kapning av sten måste styrsläde användas. ■ Flänsmuttern skall vara åtdragen innan start av maskinen. ■ Spänn fast arbetsstycket om det inte ligger stadigt till följd av egen vikt. För aldrig arbetsstycket för hand mot slipskivan. ■ Vid extrema påfrestningar (t ex planslipning av metall med stödrondell och slipskivor i vulkanfiber) finns risk för att vinkelslipen invändigt nedsmutsas kraftigt. Vi rekom- menderar att i dylika fall att avkorta reningsintervallerna och/eller att förkoppla en jordfelsbrytare (FI). Ljudnivå- mätvärden A-värdet av maskinens ljudnivå utgör: Ljudtrycksnivå = 85 dB (A). Ljudeffektsnivå = 98 dB (A). Använd hörselskydd! Vibrations- mätvärden Den beräknade hastighetsökningen är 5 m/s

Användnings- områden Vinkelslipen är användbar för kapning och slipning av flera material, t ex metall eller sten. Rådgör i tvivelsmål med beskrivningarna hos slipmaterialsfabrikanten. Maskinen får endast användas för angiven tillämpning. Nätanslutning Endast till enfas-växelström och endast till den nätspänning som finns angiven på effektskylten. Anslutning får också göras till uttag utan skyddsjord då verktygen är skyddsisolerade enligt DIN 57 740/VDE 0740 resp. CEE 20. Radioavstörningen är enligt EN 55014. Mjukstart (WSE 700-115) Den elektroniska mjukstarten höjer livslängden för både motor och växellåda. Startströmmen reduceras med omkring hälften. In-/urkoppling Inkoppling: Skjut slidströmställaren framåt och tryck sedan ned dess främre del för låsning. Urkoppling: tryck strömbrytaren nedåt i det bakre läget. Strömbrytaren går automatiskt tillbaka i 0-läget.
