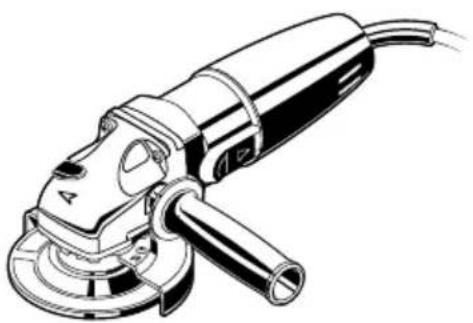

WS 650115 - Elektrisk vinkelslip AEG - Gratis bruksanvisning och manual

Produkttyp	Vinkelslip
Märke	AEG
Modell	WS 650115
Ingångseffekt	650 W
Tomgångshastighet	2 700 - 10 000 min⁻¹
Max skivdiameter	115 mm
Spindelgänga	M14
Vikt	1,5 kg
Strömförsörjning	230 V ~ 50 Hz, enfas växelström
Bullernivå (intensitet)	85 dB(A)
Bullernivå (tryck)	98 dB(A)
Uppmätt vibration	5 m/s²
Skydd	Dubbel isolering (DIN 57 740 / VDE 0740)
Mjukstart	Ja
Spindellås	Ja
Justerbart skyddshuv	Ja, utan verktyg
Extrahandtag	Ja, avtagbart
Snabbspännsystem	FIXTEC-mutter (endast manuell åtdragning)
Funktioner	Kapning, slipning, finslipning (med lämpliga tillbehör)
Underhåll	Rengör regelbundet kylspringorna
Reservdelar	Finns hos AEG:s serviceverkstad
Medföljande tillbehör	Stiftnyckel, skyddshuv, extrahandtag

Vanliga frågor - WS 650115 AEG

Hur byter man skivan på vinkelslipen AEG WS 650115?

Innan byte, koppla bort slipen. Använd spindellåset (tryck på knappen) för att hålla axeln. Lossa flänsmuttern med stiftnyckeln. För FIXTEC-muttern, skruva loss den endast manuellt. Byt skivan, skruva sedan fast muttern för hand. Använd aldrig verktyg på FIXTEC-muttern.

Vilken är den maximala skivdiametern för WS 650115?

Den maximala diametern för slipskivan är 115 mm. Centrumhålets diameter måste exakt överensstämma med flänshylsan, utan glapp. Använd inga reducerringar eller adaptrar.

Är vinkelslipen AEG WS 650115 lämplig för kapning av sten?

Ja, men endast med obligatorisk styrvagn. För kapning av sten, följ verktygstillverkarens anvisningar. Använd aldrig kapskivor för grovslipning.

Vad gör jag om slipen inte startar?

Kontrollera först strömförsörjningen: spänning och uttag. Se till att strömbrytaren är i läge 0 innan du ansluter. Mjukstarten kan fördröja starten något. Om problemet kvarstår, kontakta AEG:s service.

Hur justerar man skyddshuvet?

Skyddshuvet är monterat på spindelns hals. Vrid det tills spännfjädern snäpper in bakom stoppet. Huvet kan rotera fritt mellan de två stoppen. För demontering, lyft fjädern med en skruvmejsel och dra av huven framåt.

Kan jag använda slipen utan extrahandtag?

Nej, extrahandtaget är obligatoriskt för alla operationer (grovslipning, kapning, finslipning). Det ger bättre kontroll och minskar risken för skador. Använd alltid slipen med båda händerna.

Vilken typ av ström kräver vinkelslipen AEG WS 650115?

Slipen fungerar endast på enfas växelström. Kontrollera att nätspänningen överensstämmer med den som anges på märkplattan (typiskt 230 V). Tack vare dubbel isolering kan den anslutas till ett uttag utan jordning.

Hur rengör jag slipen efter användning?

Se till att maskinen och dess kylspringor alltid är rena. Använd en torr trasa eller mjuk borste. Använd inte vatten eller lösningsmedel. Om insidan blir smutsig (t.ex. efter metallslipning), använd en stationär sugutrustning och rengör oftare.

Var hittar jag reservdelar till WS 650115?

Reservdelar finns hos AEG:s serviceverkstäder. Ange maskintyp (WS 650115) och det tiosiffriga numret på märkplattan. En sprängskiss kan erhållas vid begäran. Använd endast AEG-delar.

Har slipen mjukstart?

Ja, mjukstart är inbyggd. Den förlänger motorns och växelns livslängd genom att minska startströmmen med ungefär hälften. Det ger en mjuk start och undviker stötar.

BRUKSANVISNING WS 650115 AEG

WS 650-115, WS 715-115, WS 715-125, WSE 800-125

Var god läs och tag tillvara dessa instruktioner

Käyttöohje

Lue ja säilytö

Elektronikk		Elektronikken regulerer turtallet ved økende belastning.Under innvirkning av ekstreme elektromagnetiske forstyrrelser utenfra, kan det i en-kelte tilfeller oppstå forbigående turtallendringer.
Turtallforvalg	Turtallforvalg med stillhjul:A= Minste turtallG= Største turtall
Montere vernedekselet		Vernedekslet skyves forfra inn på spindelhalsen som vist på bildet.
		Drei vernedekselet til spennfjæren går i inngrep bak anslaget. Vernedekselet kan dreies i området mellom de to anslagene.For å ta av vernedekselet må spennfjæren vippes lett opp med en skrutrekker og verndekselet dreies helt fremover. Trekk vernedekselet ut frem-over.
Sette inn arbeidsverktøy	[Ä6HK]	Før alle arbeider utføres på maskinen må støpselet trekkes ut av stikkontakten.
		Arbeidsspindelen låses ved å trykke på spindellå-sen. Spennflens, arbeidsverktøy og flensmutter monteres som vist på bildet.
FIXTEC-selvspennende mutterFlensmutter		FIXTEX-selvspennende mutter trekkes til og løses manuelt. Ikke bruk verktøy.Pass på at bøylegrepet til FIXTEC-selvspennende mutter kun settes opp til tiltrek-king/løsing.Flensmutteren åpnes hhv. trekkes til med en hakenøkkel.
NORSK	45	WS 650-115, WS 715-115, WS 715-125, WSE 800-125
Arbeidshenvisninger		Under sliping må det ikke presses inn i arbeidsemnet, men slipeskiven må beveges jevnt frem og tilbake over arbeidsemnet.
Skrubbsliping		Den beste virkningen under skrubbsliping oppnås når slipeskiven settes på mot slipeflaten i en vinkel på minst 30°C.For sterk belastning under slipingen skader vinkelsliperen og øker forbruket av sli- peskiver, slipeeffekten blir dårligere.Bruk aldri kutteskiver til skrubbsliping. Kutteskiver må ikke utsettes for sidetrykk.Under kapping må vinkelsliperen ikke kiles fast i slipeflaten. Kutteskiven må ha en ren skjærekant.
Kapping
Flatesliping	⚠️	Til kapping av stein er det foreskrevet å bruke føringsslede.Til flatesliping må det brukes kunststoffslipetallerken med slipeskive.Til fjerning av rust eller gamle malingslag egner seg en stålbørste.
Vedlikehold		Maskinen og ventilasjonsspaltene må alltid holdes rene.Bruk kun AEG tilbehør og reservedeler. Komponenter uten utskiftingsbeskrivelse i denne bruksanvisningen, må skiftes ut av AEG kundeservice (se brosjyre garanti/ kundeserviceadresser).Ved behov kan en eksplosjonstegning av maskinen bestilles hos kundeservice eller direkte hos Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden. Husk å oppgi maskintypen og det tisifrede nummeret som står på typeskiltet.
Tilbehør		Et utvalg av tilbehør finner du på side 2-3. Ytterligere tilbehør med bestillingsnum- rene finner du i våre kataloger
NORSK	46	WS 650-115, WS 715-115, WS 715-125, WSE 800-125

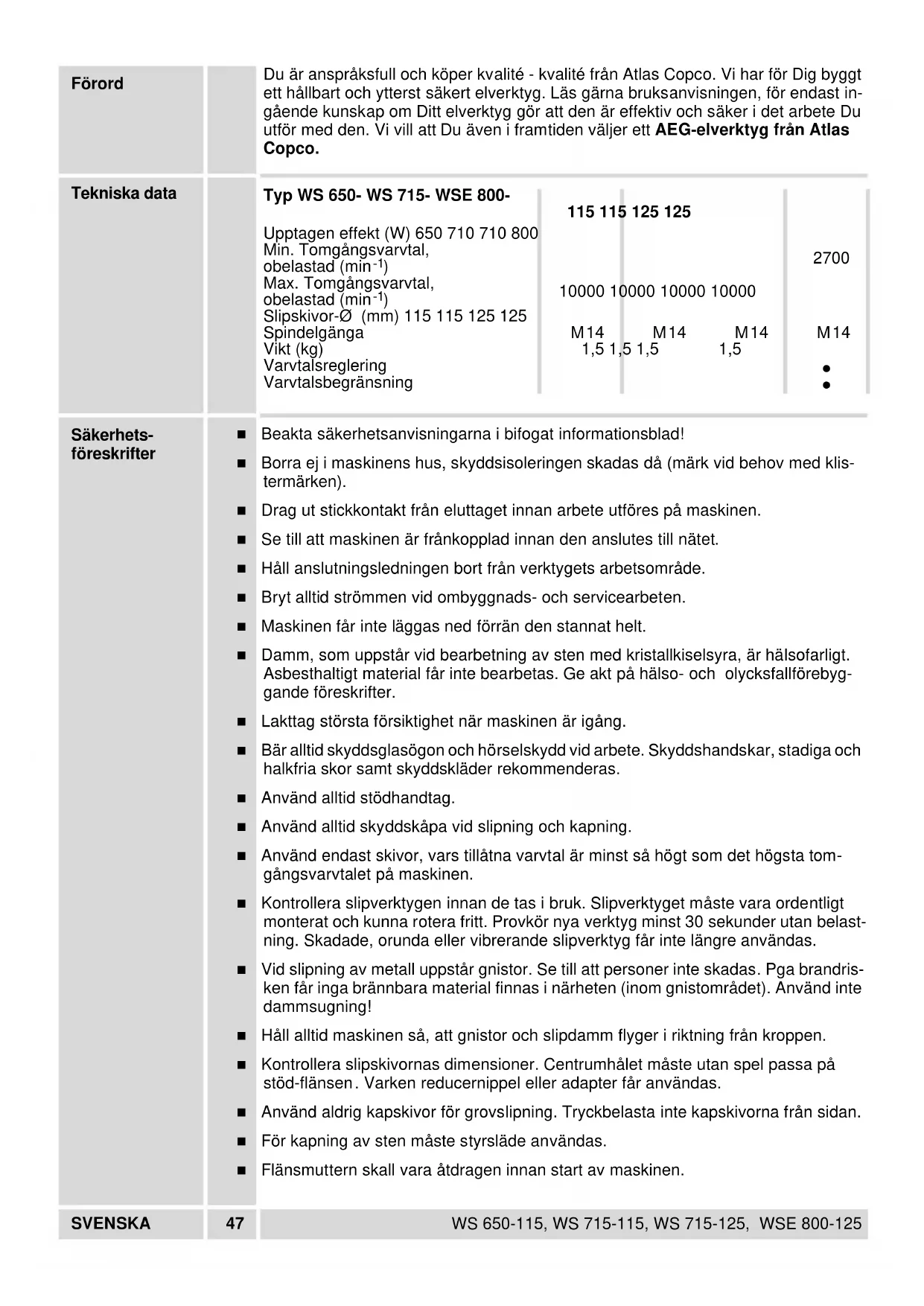

Förord		Du är anspråksfull och köper kvalité - kvalité från Atlas Copco. Vi har för Dig byggt ett hållbart och ytterst säkert elverktyg. Läs gärna bruksanvisningen, för endast ingående kunskap om Ditt elverktyg gör att den är effektiv och säker i det arbete Du utför med den. Vi vill att Du även i framtiden väljer ett AEG-elverktyg från Atlas Copco.
Tekniska data		Typ WS 650- WS 715- WSE 800-Upptagen effekt (W) 650 710 710 800Min. Tomgångsvarvtal, obelastad (min ^-1 )Max. Tomgångsvarvtal, obelastad (min ^-1 )Slipskivor-∅ (mm) 115 115 125 125SpindelgängaVikt (kg)VarvtalsregleringVarvtalsbegränsning	115 115 125 125
					2700
			10000 10000 10000 10000
			M14 M14 M14 M14 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1,5 1, 5		M14
					●
					●
Säkerhetsföreskrifter	■ Beakta säkerhetsanvisningarna i bifogat informationsblad!■ Borra ej i maskinens hus, skyddsisoleringen skadas då (märk vid behov med klistermärken).■ Drag ut stickkontakt från eluttaget innan arbete utföres på maskinen.■ Se till att maskinen är frånkopplad innan den anslutes till nätet.■ Håll anslutningsledningen bort från verktygets arbetsområde.■ Bryt alltid strömmen vid ombyggnads- och servicearbeten.■ Maskinen får inte läggas ned förrän den stannat helt.■ Damm, som uppstår vid bearbetning av sten med kristallkiselsyra, är hälsofarligt. Asbesthaltigt material får inte bearbetas. Ge akt på hälso- och olycksfallförebyggande föreskrifter.■ Lakttag största försiktighet när maskinen är igång.■ Bär alltid skyddsglasögon och hörselskydd vid arbete. Skyddshandskar, stadiga och halkfria skor samt skyddskläder rekommenderas.■ Använd alltid stödhandtag.■ Använd alltid skyddskåpa vid slipning och kapning.■ Använd endast skivor, vars tillåtna varvtal är minst så högt som det högsta tomgångsvarvtalet på maskinen.■ Kontrollera slipverktygen innan de tas i bruk. Slipverktyget måste vara ordentligt monterat och kunna rotera fritt. Provkör nya verktyg minst 30 sekunder utan belastning. Skadade, orunda eller vibrerande slipverktyg får inte längre användas.■ Vid slipning av metall uppstår gnistor. Se till att personer inte skadas. Pga brandrisken får inga brännbara material finnas i närheten (inom gnistområdet). Använd inte dammsugning!■ Håll alltid maskinen så, att gnistor och slipdamm flyger i riktning från kroppen.■ Kontrollera slipskivornas dimensioner. Centrumhålet måste utan spel passa på stöd-flänsen. Varken reducernippel eller adapter får användas.■ Använd aldrig kapskivor för grovslipning. Tryckbelasta inte kapskivorna från sidan.■ För kapning av sten måste styrläde användas.■ Flänsmuttern skall vara åtdragen innan start av maskinen.

SVENSKA

Ljudnivå-mätvärdenVibrations-mätvärden	■ Vid extrema arbetsförhållanden (t ex vid slipning av metaller med stödtallrik och slip-skivor av vulkaniserad fiber) kan mycket smuts komma in i vinkelslipen. I sådana fall rekommenderas att använda en stationär utsugningsanläggning, tätare rengörings-frekvens och/eller förkoppling av jordfelsbrytare.A-värdet av maskinens ljudnivå utgör:Ljudtrycksnivå = 85 dB (A).Ljudeffektsnivå = 98 dB (A).Använd hörselskydd!Den beräknade hastighetsökningen är 5 m/s^2 .
Användnings-områden		Vinkelslipen är användbar för kapning och slipning av flera material, t ex metall eller sten. Rådgör i tvivelsmål med beskrivningarna hos slipmaterialsfabrikanten.Maskinen får endast användas för angiven tillämpning.
Nätanslutning		Endast till enfas-växelström och endast till den nätspänning som finns angiven på effektskylten. Anslutning får också göras till uttag utan skyddsjord då verktygen är skyddsisolerade enligt DIN 57 740/VDE 0740 resp. CEE 20. Radioavstörningen är enligt EN 55014.

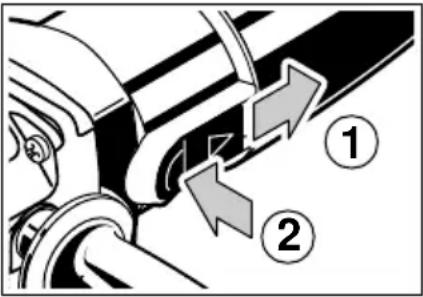

In-/urkoppling		Inkoppling: tryck strömbrytaren bakåt och lås genom att trycka nedåt i det främre läget.

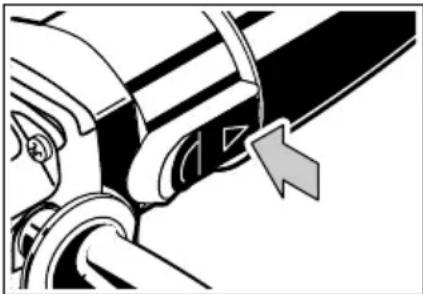

		Urkoppling: tryck strömbrytaren nedåt i det bakre läget. Strömbrytaren går automatiskt tillbaka i 0-läget.
Mjukstart		Den elektroniska mjukstarten höjer livslängden för både motor och växellåda. Start-strömmen reduceras med omkring hälften.
SVENSKA	48	WS 650-115, WS 715-115, WS 715-125, WSE 800-125

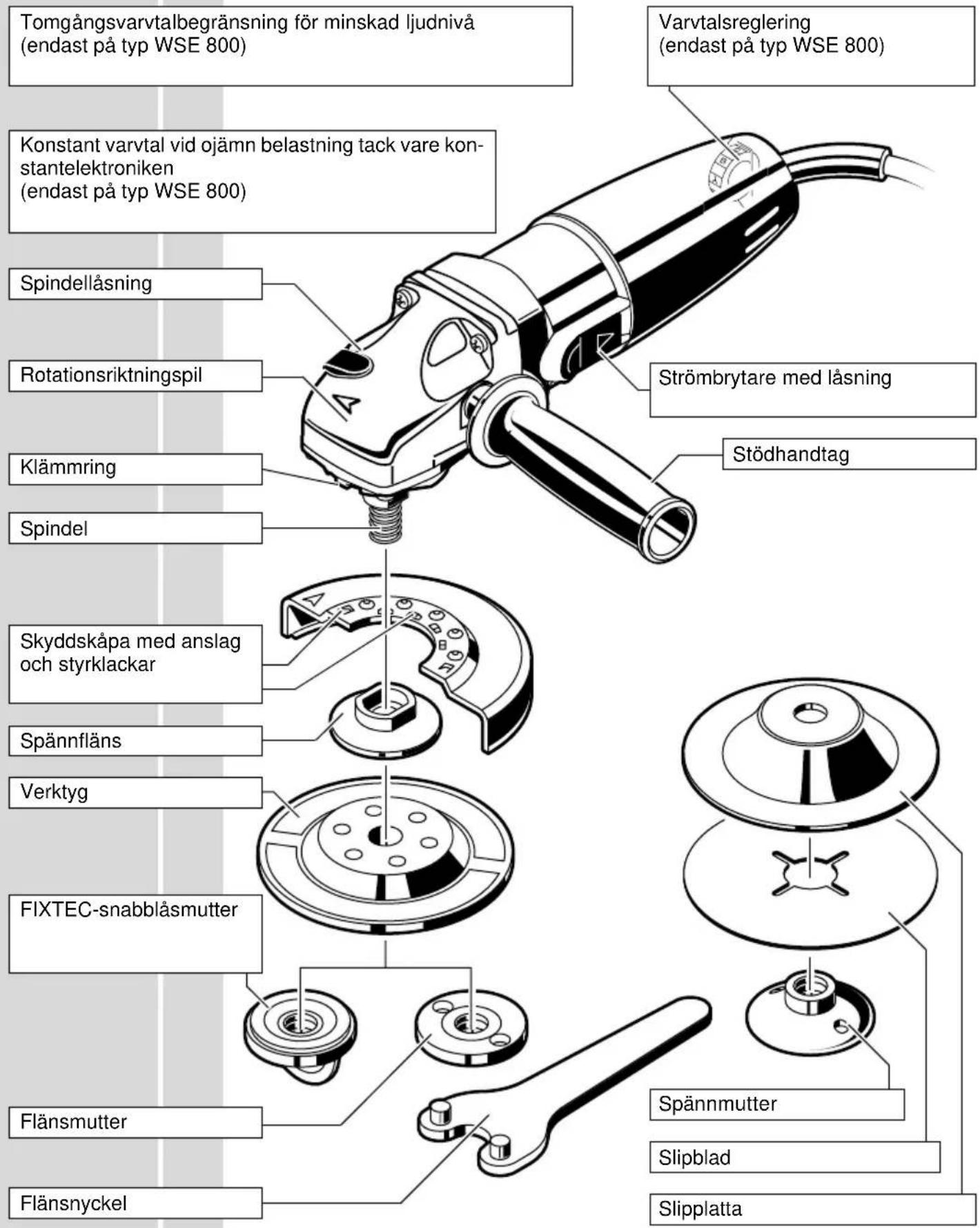

Kortfattad beskrivning

Tomgångsvarvtalbegränsning för minskad ljudnivå (endast på typ WSE 800) Konstant varvtal vid ojämn belastning tack vare kon- stantelektroniken (endast på typ WSE 800) Spindellåsning Rotationsriktningspil Klämmring Spindel Skyddskåpa med anslag och styrklackar Spännfläns Verktyg FIXTEC-snabblåsmutter Flänsmutter Flänsnyckel Varvtalsreglering (endast på typ WSE 800) Strömbrytare med låsning Stödhandtag Spännmutter Slipblad Slipplatta

Ändringar: Text, bilder och data överensstämmer med det tekniska utförande som gäller vid tiden för tryckterminen. Ändringar som har betydelse för vidare utvecklingen av våra produkter är förbehållna.

Vi intygar och ansvarar för att denna produkt överensstämmer med följande norm och dokument: EN 50 144, EN 55 014, EN 55 014-2, EN 60 555, HD 400 enligt bestämmelserna i riktlinjerna 73/23/EWG, 89/336/EWG, 89/392/EWG.

TODISTUS CE-STANDARDINMUKAISUUDESTA
