WSE 700115 - Sähkökulmahiomakone AEG - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kulmahiomakone
Merkki	AEG
Malli	WSE 700115
Ottoteho	710 W
Tyhjäkäyntinopeus (max.)	10000 min⁻¹
Laikan maksimihalkaisija	115 mm
Karan kierre	M14
Paino	1,6 kg
Elektroninen nopeudensäätö	Kyllä (nopeusvalitsin A–G)
Pehmeä käynnistys	Kyllä
Nopeudenrajoitus	Kyllä
Kaksoiseristys	Kyllä
Virtalähde	Yksivaiheinen vaihtovirta
Melutaso (paine)	85 dB(A)
Melutaso (teho)	98 dB(A)
Tärinä (kiihtyvyys)	5 m/s²
Toiminnot	Karkeatyöstö, katkaisu, hionta, kaapiminen, kiillotus
Yhteensopivat materiaalit	Metalli, kivi, puu, muovi
Mukana tulevat tarvikkeet	Suojakansi, lisäkahva, tappiavain, laippa, mutteri
Huolto	Puhdista jäähdytysaukot säännöllisesti; käytä AEG-tarvikkeita
Korjattavuus	AEG-varaosat; huoltopalvelu; räjäytyskuva saatavilla pyynnöstä
Turvallisuus	Käytä suojalaseja, kuulosuojaimia, käsineitä, liukuesteellisia jalkineita; irrota pistoke ennen huoltoa

Usein kysytyt kysymykset - WSE 700115 AEG

Kuinka säätää nopeutta mallissa WSE 700115?

Nopeutta säädetään esivalintapyörällä, asennosta A (alennettu nopeus) asentoon G (korkea nopeus). Käännä pyörää materiaalin ja toivotun käyttötavan mukaan.

Mitä levyjä voin käyttää tämän hiomakoneen kanssa?

Käytä levyjä, joiden maksimihalkaisija on 115 mm ja joiden reikä sopii M14-kierteeseen. Älä koskaan käytä vaurioituneita levyjä tai levyjä, joiden sallittu nopeus on pienempi kuin koneen tyhjäkäyntinopeus.

Kuinka vaihtaa hiontalevy?

Irrota ensin koneen pistoke. Lukitse kara lukituspainikkeella ja löysää laipan mutteri tappiavaimella. Vaihda levy ja kiristä mutteri kunnolla.

Onko hiomakoneessa pehmeä käynnistys?

Kyllä, malli WSE 700115 on varustettu pehmeällä käynnistyksellä, joka vähentää käynnistysvirtaa ja pidentää moottorin ja vaihteiston käyttöikää.

Mitkä ovat tärkeimmät turvatoimenpiteet?

Käytä aina suojalaseja ja kuulosuojaimia. Käytä lisäkahvaa. Älä koskaan poista suojakantta. Irrota koneen pistoke ennen säätöjä tai huoltoa.

Kuinka huoltaa hiomakonetta?

Puhdista jäähdytysaukot säännöllisesti harjalla tai kuivalla liinalla. Käytä vain AEG-varaosia ja -tarvikkeita. Muiden korjausten osalta ota yhteyttä AEG-huoltopalveluun.

Voinko käyttää hiomakonetta kiven katkaisuun?

Kyllä, mutta ohjausvaunun käyttö on pakollista kiven katkaisutöissä. Noudata valmistajan ohjeita.

Mitä kirjaimet A–G tarkoittavat nopeuspainikkeessa?

Kirjaimet osoittavat nopeusaluetta: A vastaa alinta nopeutta (ihanteellinen muovien kiillotukseen tai hiontaan), G vastaa suurinta nopeutta (teräksen karkeatyöstöön tai katkaisuun). Säädä nopeus materiaalin ja työkalun mukaan.

Kuinka tietää, onko levy asennettu oikein?

Asennuksen jälkeen suorita vähintään 30 sekunnin tyhjäkäyntikoe. Jos levy pyörii epänormaalilla tärinällä tai heittoliikkeellä, pysäytä välittömästi ja tarkista asennus.

Mistä löydän koneen räjäytyskuvan?

Räjäytyskuvaa voi pyytää AEG-huoltopisteeltä tai suoraan Atlas Copco Electric Tools GmbH:lta ilmoittamalla konetyypin ja tyyppikilven kymmennumeroisen tunnuksen.

KÄYTTÖOHJE WSE 700115 AEG

Johdanto	Vaatit parasta ja ostat laatua - laatua, jota Atlas Copco tuottaa. Olemme valmista- neet käytöösi luotettavan jakestävän työkalun. Tämän työkalun tehokas ja tervey- delesi vaaraton toiminta edellyytää kuiitenkin sinulta perusteellsta tutustumista nähin ohjeisinnen knnen käytöönottoa. Pyrimme sihen,että asiakkaamme olisivat tytyvväisiä sekä pysyisivät asiakkainamme ja ostaisivat Atlas Copco AEG sähkö- työkaluja jatkossakin.
Tekniset tiedot	Tyyppi Ottoteho (W) 710 710 710 710 Min. Kuormittamaton kierrosluku (min-1) Max. Kuormittamaton kierrosluku (min-1) Max. Hiomalainen (mm) 100 Karan kierre Paino (kg) Kierrosluvn ohjaus Kierrosluvn rajoitin Hidas käynnistys	WS 700-100 WS 700-115 WS 700-125 WS 700-115 WS 700-115 WS 700-115 WS 700-115 WS 700-115 WS 700-115 WS 700-115 WS 700-115 WS 700-115 WS 700-115 WS 700-125 WS 700-125 WS 700-125 WS 700-125 WS 700-125 WS 700-125 WS 700-125 WS 700-125 WS 700-125 WS 700-125 WS 700-115 WS 700-115, WS 700-125, WSE 700-115

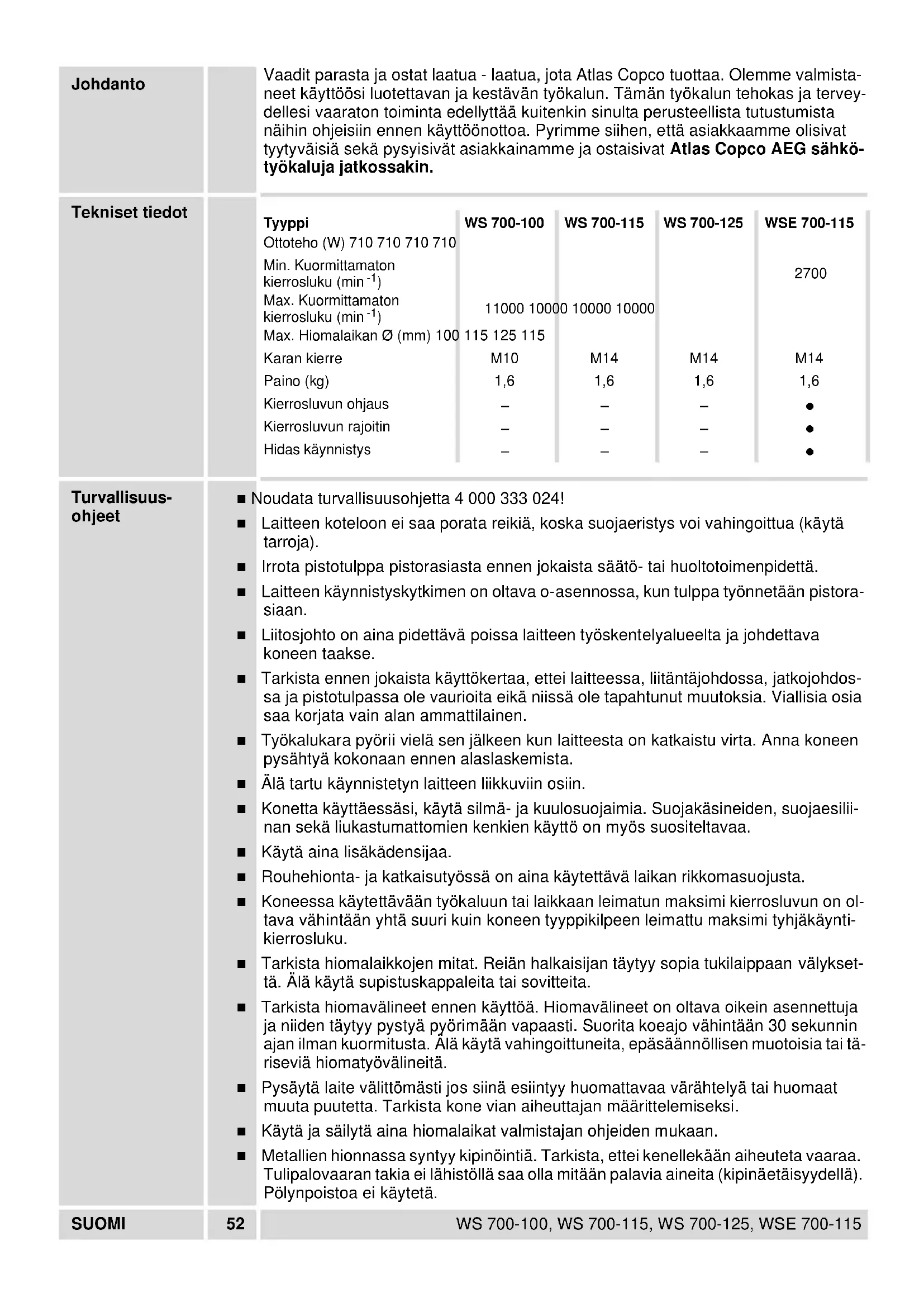

Turvallisu- ohjeet	Noudata turvallisuusohjetta 4 000 333 024! Laitteen koteloon ei saa porata reikiä, koska suojaeristys voi vahingoittua (käytä tarroja). Irrota pistotulppa pistorasiasta ennen jokaista säätö- tai huoltotoimenpidettä. Laiteen käynnystyskytkimen on oltava o-asennossa, kun tulppa työnnetään pistora- siaan. Liitosjohto on aina pidettävä poissa laitteen työskentelyalueelta ja johdettava koneen taakse. Tarkista ennen jokaista käytökertaa, ettei laiteessa, liitäntäjohdossa, jatkojohdossa sa ja pistotulpassa ole vauroita eikä niissä ole tapahtunut muutoksia. Vialisia osia saa korjata vain alan ammatilainen. Työkalukara pyörii viel sen jälleen kun laitteesta on katkaisto virta. Anna koneen pysähty ökonnaan ennen alaslaskemista. Älä tartu käynnistetyn laiteen liikkuviin osii. Konetta käytäessä, käytä silmä- ja kuulosuojaimia. Suojakäsineiden, suojaesili- nan sekä liukastumattomien kenkien käytö on myös suositeltavaa. Käytä aina lisäkädensijaa. Rouehionta- ja katkaisutyössä on aina käytettävä laikan rikkomasuojusta. Koneessa käytettagään työkaluun tai laikkaan leimatuma kiersruluvun on ol- tava vähintään yhtä suuri kuin koneen typpikilpeen leimattu maksimi tyhjäkänty- kierrosluku. Tarkista hiomalaikkojen mitat. Reiän halkaisjan täytyy sopia tukilaippaaan välykset- tä. Älä käytä supistuskappaleita tai sovitteita. Tarkista hiomavälineet ennen käytöä. Hiomavälineet on oltava oikein asennettua ja niiden täytyy pystä pyörimään vapaasti. Suorita koeajo vähintään 30 sekunnin ajan ilman kuormitusa. Älä käytä vahingoittuneita, epäsäannöllisen muotoisia tai tã- risevià hiomyövälineità. Pysäytä laite valittömösti jos siinä esiintyy huomattavaa varähtelyä tai huomaat muuta puputta. Tarkista kone viian aiheuttajan määrittemileseksi. Käytä ja säilytä aina hiomalaikat valmistajan ohjdeen mukaan. Metallien hionnassa syntyy kipinöintiä. Tarkista, ettei kellellekään aiheuteta vaaraa. Tulipalovaaran takia ei lähistölä saa olla mitään palavia aineita (kipinäetäisyddella). Pölynpoistoa ei käytetä.
SUOMI	52	WS 700-100, WS 700-115, WS 700-125, WSE 700-115

Mitatu melutasopärinätasato	Käytä konetta siten, että lastut ja kipinät lentävät itsestäsi poispäin. Kiteistä piihappoa sisälävien kivilaatujen työstämisetä lähtevä poly on terveydelle vaarallista. Älä työstä asbestipitoista materiaialia. Noudata työterveyslaitokens antamia ohjeita. Älä koskaan käytä katkaisulaikkoja rouhintalaikkoina. Älä aseta katkaisulaikkaan si-vuttaista painetta. Kivenkatkaisussa on käytettävä ohjauskelkkaa. Laippamutterin on olta vunnolla kirstetty ennen koneen käyttoönottoa. Työstettävä kappale on kiinnitettävä, elle se omapainonsa vuoksi pysy paikallaan. Älä koskaan vie työkappaletta kädessä hiomalaikkaa vasten. Äärimmäisissä käytölosuhteissa (esim. metallin viiemeistelyhionnassa, tukilautasta ja vulkaanikuitsu-hiomapyöröllä) saattaa kulmahiomakone ilkaantua sisälä voimak-kaasti. Tässä tapauksessa on suositeltavaa lyhentää huoltovälejä ja/tai kytkeä kul-mahiomakone vikavirtakytkimen (FI) kautta. Yleensä työkalun A-luokan melutasoro: Melutasoro = 85 dB (A). Äänvoimakkuus = 98 dB (A). Käytä kuulosuojaimia! Normaalisti mitatu kihtyvyysarvo on 5 m/s2.
Käytto
Verkkolilitäntä	Koneen saa liittää vain 1-vaileseinen vailtovirtaan typpikilven mukaiselle jännitteelle. Kone on suojaeristety (DIN 57 740, VDE 0740 ja CEE 20) ja niin sen saa liittää myös ilman maadoituskosketinta oleviin pistorasioihin. Kone on radiohäirisuojattu Eurooppomanfin EN 55014 mukaan.
Hidas käynnistys (WSE 700-115)	Elektroninen hidaskäynnistys pidentää moottorin ja vaihteiston käytöikä.
Käynnistys-kytkin	Käynnistys: Työnnä liukukytkin eteen ja lukitse painamalla se alaspäin etuasennossa. Pysäytys: Painikkeen takaosa painetaan alas. Kytkin palautuu automaattisesti 0-asentoon.
SUOMI	53 WS 700-100, WS 700-115, WS 700-125, WSE 700-115

Muutokset: Teksti, kuvat ja tekniset tiedot vastaavat kayttöohjeen painatusajankohdan tilannetta. Oikeudet tuotteiden kehityksestä johtuviin muutoki siin pidatetaan.

Elektronikka Kierrosluvun esisäätö (WSE 700-115)		Kuormituksen kasvaessa, pyörismisopeuden säätö tapahtuu elektronisesti. Ulkopouliset, erittäin voimakkaat sähkömagneettiset häiriöt saattavat poikkeustapa- uksissä alheuttaa tilapäisia muutoksia pyörismisopeudessa. Pyörismisopeuden esisäätö säätöpyörällä: A = pienin pyörismisopeus G = suurin pyörismisopeus
Rikkomasuojus kiinnits		Työnnä laikan suojus kiinnitskaulaan, höllää tar- vittaessa kiinnitsruuvia muutama kierros. Suuntaa laikan suojus vaatimusten mukaisesti ja kiristä kiinnitsruuvi, kunnes laikan suojus pysyy tiukasti paikallaan. Laikan suojus ei enää saa liikkua, kun kiinnitsy- ruuvi on kiristetty. Tarkista, etta hiomalakiika pää- see vapaasti pyörimalään.

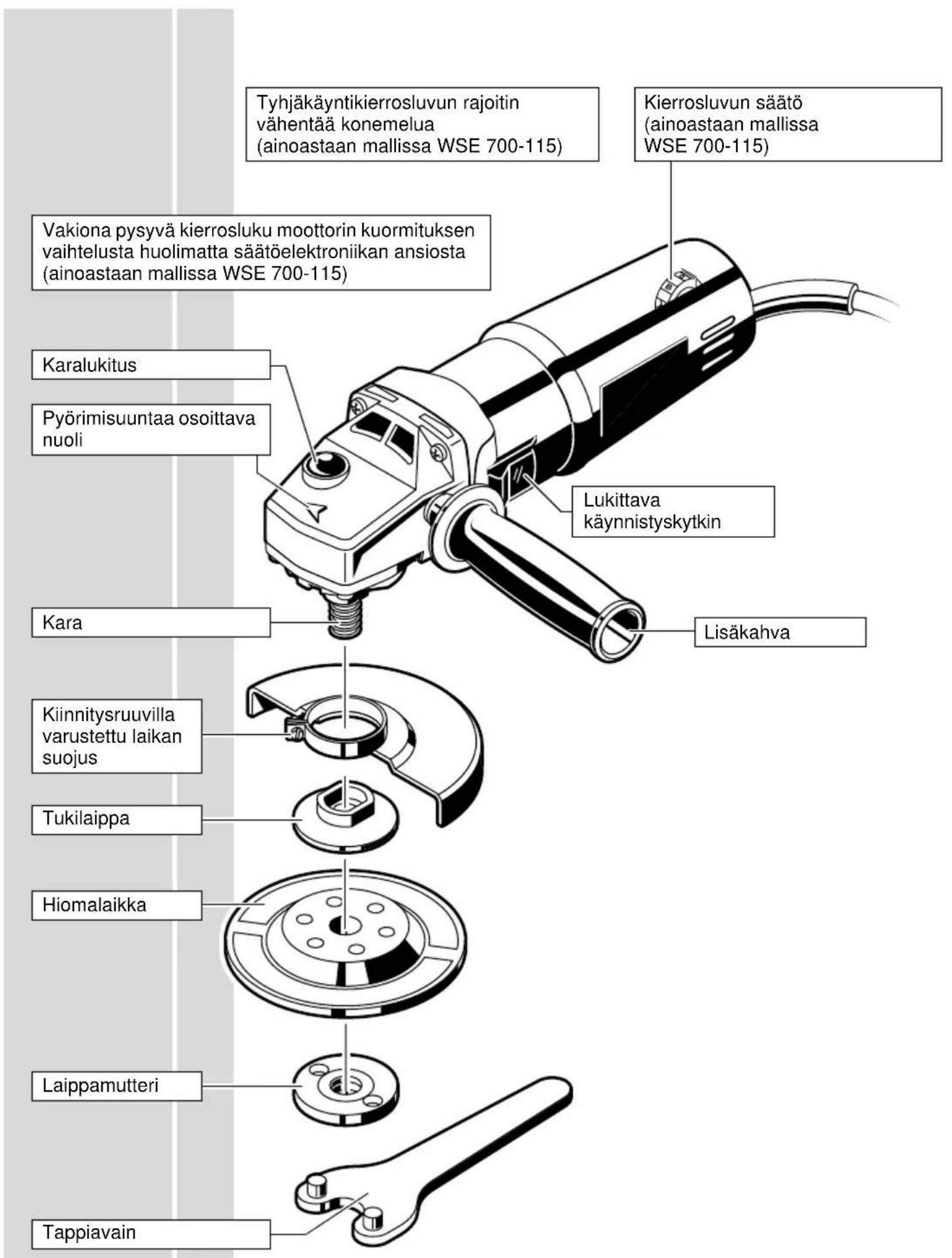

Työvälineiden kiinnits		Ennen laitteseen kohdistuvia korjaus- ja huoltotöitä on pistotulppa irrotettava pistorasiasta. Kara lukitaan paikalleen painamalla lukituslaitteen painiketta. Hiomatyökalu, tukilaippa ja mutteri asennetaan kuvan mukaisesti. Laippamutterin kiristämiseen/avaamisen käyte- tään tappiavainta.
SUOMI	55	WS 700-100, WS 700-115, WS 700-125, WSE 700-115
Työohjeita Rouhehionta	Keyyesti syöttäen hiomalaikka liikutellaan edestakaisin tasaisin vedoin. Tehokkain rapu rouhehionnassa on pitäa hiomalaikkaa vähintään 30° kulmassa työstettävä pintaa vasten. Lian voimakas syöttö vauroiittaa kulmahiomakonetta, lisäa laikan kulutusta ja heikentäa hiomatulosta. Älä koskaan käytä katkaisulaikkoja rouhintalaikkoina. Älä aseta katkaisulaikkaan si- vuttaista painetta. Katkaisutyössä on konetta ohjattava vakaasti. Laikan leikkauskehän on oltava tasainen. Kivenkatkaisussa on käytettävä ohjaukselkkaa. Pintojen viimeistelyhiontaan käytetään tukinavalla tuettua hiomapaperia. Ruosteen ja vanhan maalin poistoon soveltuu parhaiten pyörivä terāsharja. Pyörmisnopeuden otimiarto riippuu sekä hiottavan aineen kovuudesta että käytet- tãvän hiomalaikka ja laadusta:
Katkaisu
Tasohionta
Optimainen pyörismisopeus (WSE 700-115)
	Käytö Muovipintojen hiememinen hiomalautasella ja hiomeapeprilla A-C Puun hiominen ja maalin posto hiomalautasella ja hiomapaperilla B-D Metallin hiominen ja tasoitus hiomalautasella ja hiomapaperilla C-F Metallin ruosteen posto teräskakanarjalla D-F Teräksen hiominen, Teräksen ja kiven katkaisu Maalin ja ruosteen poistossa käytä heräastankaharjaa	G A-B
Huolto	Pidä aina laite ja tuuletsaukot puhtaana. Käytä vain AEG:n lisälaitteita ja varaosia. Käytä ammattitaitoisten AEG-huoltosopi- muslikkeiden palveluja muiden kuin käytöohjessa kuvattujen osien vaihdossa. (esite takuu/huoltoliikeluettelo). Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopirustuksen ilmoit- tamalla arvokilven kymmernumberisen numeroon seuraavasta osoitteesta: OY Atlas Copco Tools AB, Masalantie 346, 02430 Masala.
Lisälaite	Lisälaitteet tilausnumeroineen löydät luettelostamme.
SUOMI	WS 700-100, WS 700-115, WS 700-125, WSE 700-115
