Tuotetyyppi	Kulmahiomakone
Merkki	AEG
Malli	WS 715115
Ottoteho	710 W
Tyhjäkäyntinopeus	2700 - 10000 min⁻¹
Laikan maksimihalkaisija	115 mm
Karan kierre	M14
Paino	1,5 kg
Virtalähde	230 V ~ 50 Hz
Kaksoiseristys	Kyllä
Pehmokäynnistys	Kyllä
Nopeuden esivalinta	Kyllä, säädin (A–G)
Melutaso (ääniteho)	85 dB(A)
Melutaso (äänipaine)	98 dB(A)
Mitattu tärinä	5 m/s²
Käyttötarkoitus	Metallin, kiven jne. katkaisu ja hionta
Turvallisuus	Suojakupu, karan lukitus, lukituskytkin
Mukana tulevat lisävarusteet	Lisäkahva, hylsyavain

Usein kysytyt kysymykset - WS 715115 AEG

Kuinka vaihdan AEG WS 715115 -kulmahiomakoneen laikan?

Irrota laite verkkovirrasta. Lukitse moottorin kara lukituspainikkeella. Irrota laipan mutteri hylsyavaimella. Vaihda laikka ja kiristä mutteri takaisin. Kiristä kunnolla.

Kuinka säätää pyörimisnopeutta?

Käytä koneessa olevaa nopeuden esivalintasäädintä. Käännä sitä A (alhainen nopeus) - G (korkea nopeus) välillä työstettävän materiaalin mukaan.

Millaisia laikkoja voin käyttää?

Käytä laikkoja, joiden maksimihalkaisija on 115 mm ja sisäreikä 22,2 mm. Katkaisuun käytä katkaisulaikkoja, hiontaan hiomalaikkoja. Älä koskaan käytä katkaisulaikkoja karhentamiseen.

Kuinka suojakupu asennetaan?

Aseta suojakupu karan kaulaan etupuolelta. Käännä sitä, kunnes kiristysjousi napsahtaa rajoittimen taakse. Kupu voi pyöriä vapaasti rajoittimien välissä. Poistaaksesi, nosta jousi ruuvitaltalla ja vedä se eteenpäin.

Mitä turvatoimia minun on noudatettava?

Käytä suojalaseja ja kuulonsuojaimia. Käytä lisäkahvaa. Älä koskaan työskentele ilman suojakupua. Pidä virtajohto koneen takana. Irrota laite aina verkkovirrasta ennen toimenpiteitä.

Voiko hiomakonetta käyttää kiveen?

Kyllä, mutta käytä ohjausvaunua kiven katkaisussa. Käytä pölynaamaria, koska piipöly on haitallista.

Mitä tehdä liiallisen tärinän ilmetessä?

Pysäytä laite välittömästi. Tarkista laikan kunto: älä käytä sitä, jos se on vaurioitunut tai epätasapainossa. Suorita tyhjäkäyntitesti 30 sekunnin ajan ennen käyttöä.

Kuinka puhdistaa hiomakone?

Irrota laite verkkovirrasta. Puhdista tuuletusaukot pehmeällä harjalla. Vältä liuottimia. Jos lika on runsasta, käytä teollisuusimuria. Älä koskaan poraa runkoon reikiä.

Mistä löydän varaosia?

Ota yhteys valtuutettuun AEG-huoltoon tai katso Atlas Copcon verkkosivustoa. Käytä aina alkuperäisosia.

Mikä on tarvittava käyttöjännite?

Hiomakone toimii yksivaiheisella vaihtovirralla. Tarkista, että verkkojännite vastaa tyyppikilpeen merkittyä (yleensä 230 V). Kaksoiseristys mahdollistaa liittämisen ilman maadoitusta.

KÄYTTÖOHJE WS 715115 AEG

Arbets-anvisningar	Vid slipning skall man inte pressa mot arbetsstyetck,utan lata slipskivan røra sigjåmt over arbetsstyetck.
Grovlipning	Den basta verkningsgraden vid grovlipsing uppnås när slipskivan ställes i en vinkelav minst 30° mot silpytan.Alltför stark belastning under slipningen skadar vinkelslipen och höjer slipskvifbrukningen, somt slipresultatet blir sāmre.Använd aldrig kapskivor für grovlipsing. Tryckbelasta inte kapskivorna frän sidan.Vid kaparbeten fär inte vinkelslipen förskjutas i forhällande till silpytan. Kapskivanmåste upp visa en ren snittkant.För kapning av sten måste styrläde anvandas.För ytsliping anvandes plastsliptallrikar med slippapper.För avlågsnande av rost eller gamm fãrg passar ståltrådsborste.
Kapning	Häll alltid maskinen och ventilationsöppningarna rena.Använd endast AEG tillbehör och reservdeler. Byggdelar vars utbyte ej beskrives utvãxlas böst av AEG auktoriserad serviceverkstad (beakta broschyrer Garanti/Kund-tjänstadresser).Vid behov av sprängskiss, kan en södan, genom att uppge maskinens art. nr. (som finns på typskylten) erhällas frü: Atlas Copco Electric Tools GmbH, Postfach 320,D-71361 Winnenden.
Ytlslipning
Service
Tillbehör	Ett urval av tillbehör på sidorna 2-3. Ytterligare tillbehör finns med beställningsnum-mer i vår katalog.
Johdanto	Vaatit parasta ja ostat laatua - laatua, jota Atlas Copco tuottaa. Olemme valmista- neet käytöösi luotettavan jakestävän työkalun. Tämän työkalun tehokas ja tervey- delesi vaaraton toiminta edellyttäkuiitenkin sinuhta perusteellsta tutustumista nähin ohjeisinnen käytöönottoa. Pyrimme sihen,että asiakkaamme olisivat tytyvväisiä sekä pysyisivät asiakkainamme ja ostaisivat Atlas Copco AEG sähkö- työkaluja jatkossakin.

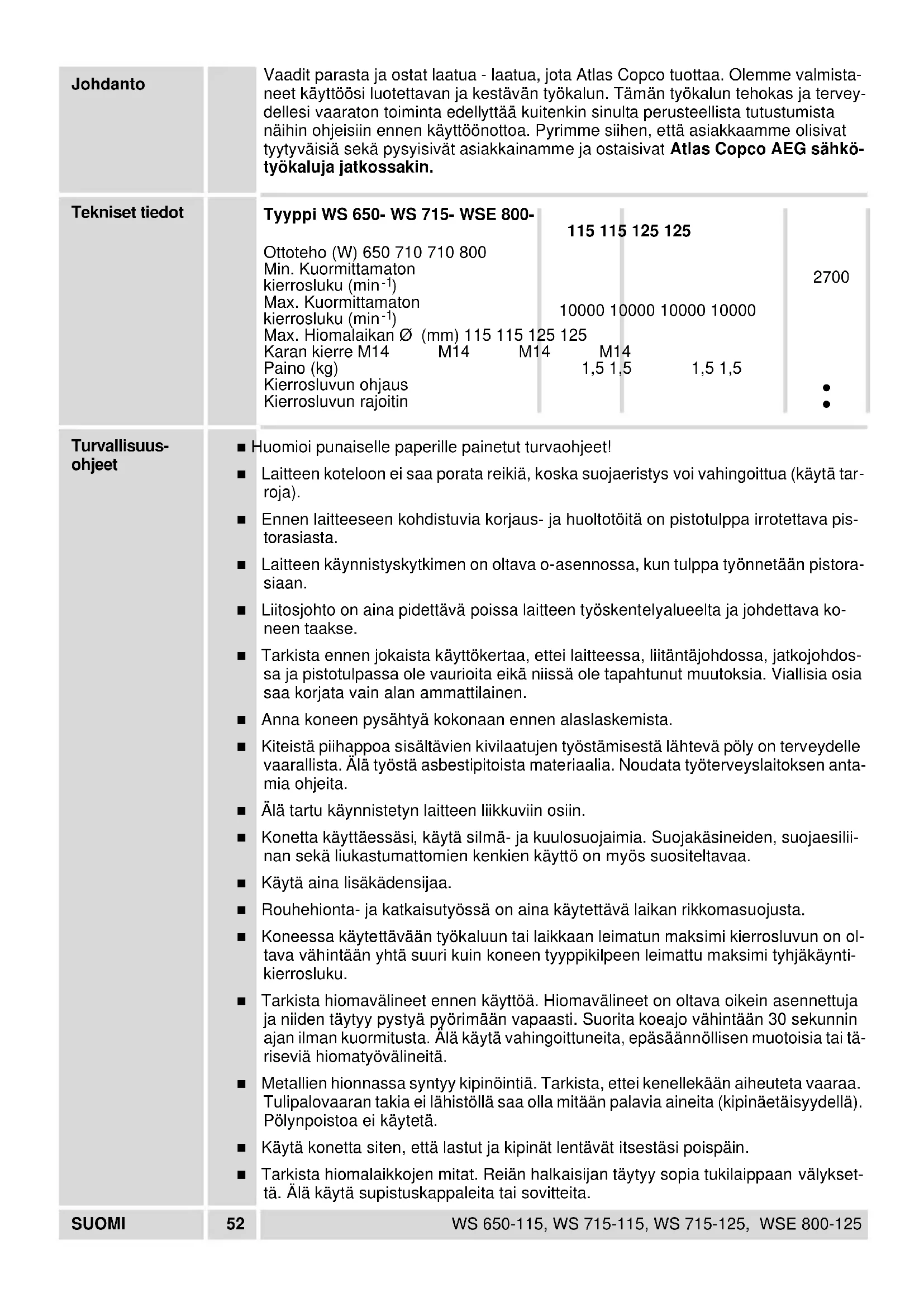

Teknisitet	Tyyppi WS 650- WS 715- WSE 800- Ottotoho (W) 650 710 710 800 Min. Kuormittamaton kierrosluku (min-!) Max. Kuormittamaton kierrosluku (min-!) Max. Hiomalaikan Ø (mm) 115 115 125 125 Karan kierre M14 M14 M14 M14 Paine (kg) Kierrosluvn ohjaus Kierrosluvn rajoitin
Turvallisu- ohjeet	Huomioi punaiselle paperille painetut turvaohjeet! Laitteen kotelon ei saa porata reikiä, koska suojaeristys voi vahingoittua (käytä tar- roja). Ennen laiteseen kohdistuvia korjaus- ja huoltotöitä on pistotulppa irrotettava pus- torasiasta. Laitteen käynnistyskytkimen on oltava o-asennossa, kun tulppa työnnetään pistora- sianan. Liitosjohto on aina pidettävä poissa laitteen työskentelyvalueelta ja johdettava ko- neen taakse. Tarkista ennen jokaista käytökertaa, ettei laiteessa, liitäntäjohndossa, jatkojohndossa sa ja pistotulpassa ole vauroita eikä niissä ole tapahtunut muutoksia. Vialisia osia saa korjata vain alan ammattilainen. Anna koneen pysähtä kokonaan ennen alaslaskemista. Kiteista piihappoa sisäläviien kivilaatujen työstämisetä låhtevä poly on terveydelle vaarallista. Älä työstä asbestipitoista materiaialia. Noudata työterveyslaitokens anta- mia ohjeita. Älä tartu käynnistetyn laiteen likkuviin osiiin. Konetta käytäessä, käytä silmä- ja kuulosuojaimia. Suojakäsineiden, suojaesill- nan sekä liukastumattomien kenkien käytö on myös suositeltavaa. Käytä aina lisäkädensijaa. Rouehionta- ja katkaisutyössä on aina käytettävä laikan rikkkomasuojusta. Koneessa käytetävänn työkaluun tai laikkaan leimatumaksimi kierrosluvun on ol- tava vähintään yhtä suuri kuin koneen typpikilpeen leimattu maksimi tyhjäkänty- kierrosluku. Tarkista hiomavälineet ennen käytöä. Hiomavälineet on oltava oikein asennettuja ja niiden tätyt pystä pyörimalä napaasti. Suorita koeajvähintään 30 sekunnin ajan ilman kuromitusa. Älä käytä vahingoituneita, epäsäannöllisen muotoisia tai tã- risevià hiomatyövalineità. Metallien hionnassa syntyy kipinoïntä. Tarkista, ettei kellekään aiheuteta vaaraa. Tulipalovaaran takia ei lähistölä saa olla mitään palavia aineita (kipinäetäisyddella). Pölynpoistoa ei käytetä. Käytä konetta siten, että lastut ja kipinät lentävät itsestäsi poispäin. Tarkista hiomalaikkojen mitat. Reiän halkaisijan tätytty sopia sukilaippaan välykset- tä. Älä käytä supistuskappaleita tai sovitteita.
SUOMI	52 WS 650-115, WS 715-115, WS 715-125, WSE 800-125
Mitattu melutaso Tärinätaso	Älå koskaan käytä katkaisulaikkoja rouhinalaikkoina. Älå aseta katkaisulaikkaan si-vuttaista painetta. Kivenkatkaisussa on käytettävä ohjauskelkkaa. Laippamutterin on oltava kunnolla kiristetty ennen koneen käytöänottoa. Erässä toïssä (esimerkiki metallipintoen hionnassa fiiberikiekolla) hiomapoly saat-taa aiheuttaa kulmahiomakoneen sisäosien voimakkaan likaantumisen. Näissä ta-pauksissa kohdeimulaitteen käytö, puhdistusvälien lyhentämi nen ja/tai vikvirtasuojakytkimen käytö olisi suotavaa. Yleensä työkalun A-luokan melutaso: Melutaso = 85 dB (A). Äänenvoimakkuus = 98 dB (A). Käytä kuulosuojaimia! Normaalisti mitattu kihtyvyysarvo on 5 m/s2.
Käytö
Verkkolitäntä	Koneen saa liittää vain 1-vaieiseen vaihtovirtaan tyyppikilven mukaiselle jännitteel-le. Kone on suojaeristetty (DIN 57 740, VDE 0740 ja CEE 20) ja niin sen saa liittää myös ilman maadoituskosketinta olevin pistorasioihin. Kone on radiohäiriösojuattu Eurooppanormin EN 55014 mukaan.
Käynnistys-kytkin	Käynnistys: Levkyktiken painike painetaan taaksepään, luktusta varten sen etuosa painetaan alan. Pysäytys: Painikkeen takaosa painetaan alan. Kytkin palautuu automaattisesti 0-asentoon.
Hidas käynnistys	Elektroninen hidaskäynnistys pidentää moottorin ja vaihteiston käytöikää.
SUOMI	WS 650-115, WS 715-115, WS 715-125, WSE 800-125

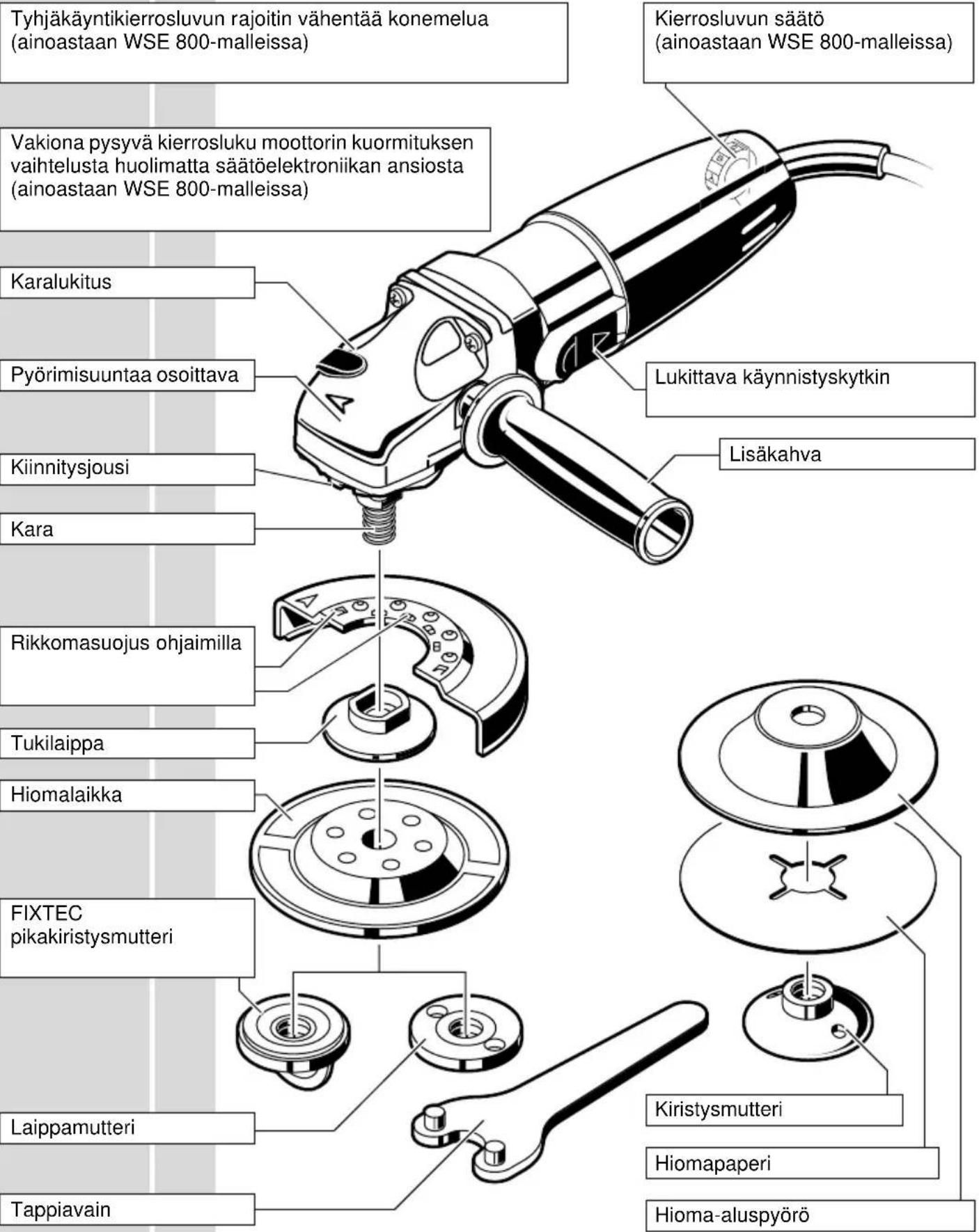

Toimintakuvaus

Muutokset: Teksti, kuvat ja tekniset tiedot vastaavat kaytioohjeen painatusajankohdan tilannetta. Oikeudet tuotteiden kehityksestä johtuvin muutokiin pidatetaan.

Elektronikka Kierrosluvun esisäätö	Kuormituksen kasvaessa, pyörismnopeuden säätö tapahtuu elektronisesti. Ulkopouliset, erittäin voimakkaat sähkömagneettiset häririöt saattavat poikeustapa- uksissa aiheuttaa tilapäisiä muutoksia pyörismnopeudessa. Pyörismnopeuden esisäätö säätöpyörällä: A= pienin pyörismnopeus G= suurin pyörismnopeus
Rikkomasuojus kiinnits	Rikkomasuojus työnnetään paikalleen kuvan osoitamalla ravall.
	Rikkomasuojus käännetään niin pitkälle, että luki- tusjousi loksahtaa kiinn rajoittimen taakse. Rikko- masuojus on liikuteltavissa kahden rajoittimen välisellä alueella. Rikkomasuojuksen poistamista varten lukitusjousi nostetaan ylös ruuvitaltalla, jonka jälkeen suojus käännetään siten, että se voidaan vetää pois ko- neen suuntaisesti.
Työvälineiden kiinnits	Ennen laitteseen kohdistuvia korjaus- ja huoltotöitä on pistotulppa irrotettava pus- torasiasta. Kara lukitaan paikalleen painamalla lukituslaitteen painiketta. Hiomatyökalu, tukilaippa ja mutteri asennetaan kuvan mukaisesti.
FIXTEC pikaki- ristysmutteri	FIXTEC pikakiinnitysmutteri asennetaan ja poistetaan käsin, ilman työkaluja. Valvo, että FIXTEC pikakiristysmutterin vaantösanka on nostettuna pystyasentoon ainoastaan kirstystä/avaamista varten. Laippamutterin kirstämseen/avaamiseen käytetään tappiavainta.
Laippamutteri
SUOMI	55

Työohjeita Rouehionta Katkaisu Tasohionta		Kevyesti syöttäen hiomalaikka liikutellaan edestakaisin tasaisin vedoin. Tehokkain rapa rouheionnassa on pitäa hiomalaikkaa vähintään 30° kulmasta työstettävää pintaa vasten. Lian voimakas syötö vauroittaa kulmahiomakonetta, lisäa laikan kulutusta ja heli- kentäa hiomatulosta. Älå koskaan käytä katkaisulaikkoja rouhintalaikkoina. Älå aseta katkaisulaikkaan si- vuttaista poinetta. Katkaisutyössä on konetta ohjattava vakaasti. Laikan leikkauskehän on oltava tasai- nen. Kivenkatkaisussa on käytettävä ohjauskelkaa. Pintojen viimeistelyhiontaan käytetään tukinavalla tuettua hiomapaperia. Ruosteen ja vanhan maalin poistoon soveltuu parhaiten pyörivä teräsharja.
Huolto		Pidä aina laite ja tuuletsaukot puhtaana. Käytä vain AEG:n lisälaitteita ja varaosia. Käytä ammatitaitoisten AEG-huoltosopi- musliikkeiden palveluja muiden kuin käytöohjeessa kuvattujen osien vaildossa. (ese site takuu/huoltoliikeluetelo). Tarpeen vaatiessa voit pyytää lähettämään laitteen kokoonpanopiiirustuksen ilmoit- tamalla arvokilven kymmennumberisen numeron seuraavasta osoitteesta: OY Atlas Copco Tools AB, Masalantie 346, 02430 Masala.
Lisäläite		Tarvikeluettelo sivulla 2-3. Muut lisälaitteet tilausnumberinen lõydät luettelos- tamme.
SUOMI	56	WS 650-115, WS 715-115, WS 715-125, WSE 800-125
