GEBRUIKSAANWIJZING XMGS4 SONY

llegare in modo saldo il cavo di messa a terra a un punto metall ico dell’auto. I cavi negativi del diffusore sono in contatto con il telaio dell’auto. Allontanare i cavi dal telaio dell’auto. L’audio risulta attutito. L’interruttore del filtro è impostato su “HP” oppure “OFF”. Durante il collegamento con il subwoofer, impost are su “LP”. L’interruttore del filtro è impostato su “LP”. Durante il collegamento del diffusore a gamma completa , impostare su “OFF” oppure “HP”. L’audio è eccessivamente basso. Il comando di regolazione LEVEL non è impostato correttamente. Ruotare il comando di regolazione LEVEL in senso orario. Se le soluzioni riportate non risolvono il problema, rivolg ersi al più vicino rivenditore Sony.2NL Geproduceerd in Thailand Opmerking voor klanten: de volgende informatie geldt enkel voor apparatuur verkocht in landen waar de EU-richtlijnen van kracht zijn Dit product werd vervaardigd door of in opdracht van Sony Corporation. EU-importeur: Sony Europe B.V. Vragen aan de EU-importeur of met betrekking tot Europese productconformiteit kunnen worden gericht aan de gemachtigde vertegenwoordiger, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, België. Verwijdering van oude batterijen, elektrische en elektronische apparaten (van toepassing in de Europese Unie en andere Europese landen met afzonderlijke inzamelingssystemen) Dit symbool op het product, de batterij of op de verpakking wijst erop dat het product en de batterij, niet als huishoudelijk afval behandeld mag worden. Op sommige batterijen kan dit symbool gebruikt worden in combinatie met een chemisch symbool. Het chemisch symbool voor kwik (Hg) of lood (Pb) wordt toegevoegd wanneer de batterij meer dan 0,0005 % kwik of 0,004 % lood bevat. Door deze producten en batterijen op juiste wijze af te voeren, vermijdt u mogelijke negatieve gevolgen voor mens en milieu die zouden kunnen veroorzaakt worden in geval van verkeerde afvalbehandeling. Het recycleren van materialen draagt bij tot het behoud van natuurlijke bronnen. In het geval dat de producten om redenen van veiligheid, prestaties dan wel in verband met data- integriteit een permanente verbinding met een ingebouwde batterij vereisen, mag deze batterij enkel door gekwalificeerd servicepersoneel vervangen worden. Om ervoor te zorgen dat de batterij, het elektrisch en het elektronische apparaat op een juiste wijze zal worden behandeld, dienen deze producten aan het eind van zijn levenscyclus overhandigd te worden aan het desbetreffende inzamelingspunt voor de recyclage van elektrisch en elektronisch materiaal. Voor alle andere batterijen verwijzen we u naar het hoofdstuk over hoe de batterij veilig uit het product te verwijderen. Overhandig de batterij aan het desbetreffende inzamelingspunt voor de recyclage van batterijen. Voor meer details in verband met het recycleren van dit product of batterij, kan u contact opnemen met de gemeentelijke instanties, de organisatie belast met de verwijdering van huishoudelijk afval of de winkel waar u het product of batterij hebt gekocht. Dit symbool waarschuwt de gebruiker voor de aanwezigheid van een heet oppervlak. Het symbool is alleen van toepassing voor modellen die verkocht worden in Europa. Met alle vragen of problemen met betrekking tot dit toestel die niet aan bod komen in deze handleiding kunt u steeds terecht bij uw Sony-handelaar. Installeer voor veiligheidsredenen het toestel in de bagageruimte of onder een stoel. Zie "Installatie en aansluitingen" (pagina 5) voor meer informatie.3NL Kenmerken Maximaal uitgangsvermogen van 150 W per kanaal (bij 4 Ω). Dit toestel kan gebruikt worden als een brugverst erker met een maximaal uitgangsvermogen van 350 W. Ingebouwde laagdoorlaatfilter (LP), hoogdoorlaat filter (HP), subsonische filter en low boost-circuit. Uitgerust met beveiligingscircuit en -lampje. Er kan rechtstreeks verbinding gemaakt worden met de l uidsprekeruitgang van uw autoradio als deze niet uitgerust is met een lijnuitgang (hoogniveau-ingangsaansluiting).

t de functie Hi-level Sensing Power On kan dit toestel ook geactiveerd worden zonder REMOTE- verbinding. Pulsvoeding* voor een stabiel en gecontroleerd uitgangs vermogen.

• Pulsvoeding Dit toestel is uitgerust met een ingebouwde vermogen sregulator die de voeding geleverd door de 12 V DC-autoaccu door middel van een halfgeleiderschakelaar omzet naar snelle pulsen. Deze pulsen worden versterkt door de ingebouwde pulstransformator en worden gescheiden in een positieve en een negatieve voeding alvorens weer te worden omgezet naar gelijkstroom. Dankzij deze methode kan het schommelende voltage van de autoaccu opgevangen worden. Dit lichte voedingssysteem levert een zeer efficiënte voeding met een lage impedantie. Inhoudsopgave Kenmerken. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 Bediening Locatie en functie van de bedieningselementen. . . . . . . . . . . . . . . . . . . . . 4 Installatie en aansluitingen Onderdelen voor installatie en aansluitingen. . . . . 5 Installatie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Aansluitingen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5 Voedingsaansluitingen . . . . . . . . . . . . . . . . . . . . 5 Ingangsaansluitingen . . . . . . . . . . . . . . . . . . . . . 6 Luidsprekeraansluitingen . . . . . . . . . . . . . . . . . . 7 Extra informatie Voorzorgsmaatregelen . . . . . . . . . . . . . . . . . . . . . . . 9 Onderhoud. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Zekering vervangen . . . . . . . . . . . . . . . . . . . . . . 9 Technische gegevens . . . . . . . . . . . . . . . . . . . . . . . 10 Problemen oplossen . . . . . . . . . . . . . . . . . . . . . . . . 114NL Locatie en functie van de bedieningselementen Ventilatieopening Via deze opening wordt de warmte afgevoerd. Afhankelijk van de temperatuur van het toestel wordt er een v an de drie beschikbare ventilatorstatussen geselecteerd (uit, lage snelheid, hoge snelheid). Statuslampje Licht wit op ti jdens het bedrijf. Als het beveiligingscircuit geactiveerd wordt, gaat het st atuslampje rood branden in plaats van wit. Raadpleeg "Problemen oplossen" (pagina 11) voor meer informatie.

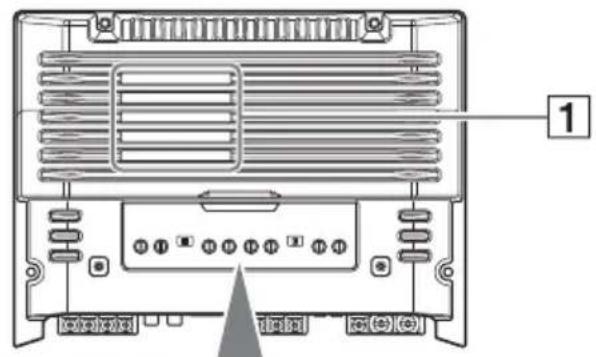

BSONIC FILTER-regelaar Hiermee ku nt u de kantelfrequentie (6 – 70 Hz) van de subs onische filter instellen. LEVEL-regelaar Hiermee ku nt u het ingangsniveau aanpassen. Draai de regelaar rechtsom als het uitgangsvermogen van de autoradio laag lijkt. Kantelfrequentieregelaar Hiermee kunt u de ka ntelfrequentie (50 – 300 Hz) voor de laag- of hoogdoorlaatfilter instelle

FILTER-keuzeschakelaar Hiermee ku nt u de laagdoorlaatfilter (LP) of de hoogdoorlaatf ilter (HP) selecteren. LOW BOOST-regelaar Hiermee ku nt u de frequenties rond 40 Hz boosten naar een maximum van 10 dB. Bediening5NL Onderdelen voor installatie en aansluitingen Niet alle onderdelen uit de verpakking zijn in deze lijst opgenomen. Installatie Installeer het toestel in de bagageruimte of onder een stoel. Kies de installatieplaats zorgvuldig zodat het toeste l de bestuurder niet kan hinderen en niet wordt blootgesteld aan direct zonlicht of hete lucht van de verwarming.

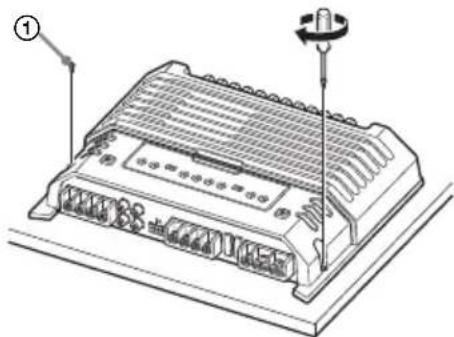

nstalleer het toestel niet onder het vloertapijt omdat de warmte dat het ontwikkelt dan moeilijk kan worden afgevoerd. Het toestel monteren Zet het toestel eerst op de plaats waar u het wilt installeren en markeer de 4 schroefopeningen op de montageplaat (niet bijgeleverd). Boor vervolgens in elke markering een gat van 3 mm voor en bevestig het toestel op de plaat met behulp van de bijgeleverde montageschroeven. De montageschroeven zijn allemaal 14 mm lang, dus moet de montageplaat dikker zijn dan 14 mm. Aansluitingen Alvorens aansluitingen door te voeren, moet u eerst de massaklem van de autoaccu loskoppelen om kortsluiting te vermijden. Gebruik voldoende krachtige luidsprekers. Te licht e luidsprekers kunnen beschadigd raken. Dit is een versterker met faseomkering. Verbind de -aans luiting van het luidsprekersysteem niet met het autochassis en verbind de -aansluiting van de rechterluidspreker evenmin met die van de linkerluidspreker. Houd de invoer- en uitvoerkabels uit de buurt van de voeding skabel. Doet u dit niet, dan kan er storing optreden. Dit toestel is een krachtige versterker. Het is mogeli jk dat het toestel niet optimaal functioneert als u het gebruikt met de luidsprekerkabels die bij de auto zijn geleverd. Als uw auto uitgerust is met een computers ysteem voor navigatie of dergelijke, mag de massakabel niet losgekoppeld worden van de autoaccu. Als u de kabel loskoppelt, kan het computergeheugen gewist worden. Om tijdens het aansluiten kortsluiting te voorkomen, moet u de +12 V-voedingskabel loskoppelen tot

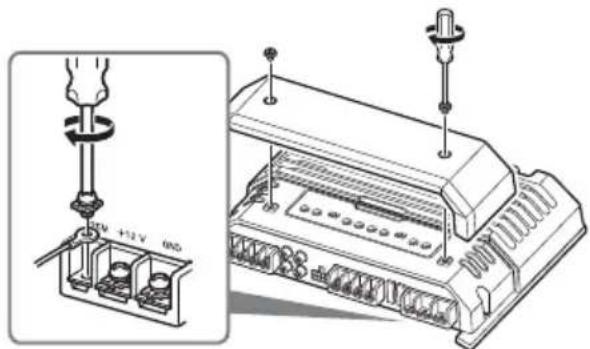

lle ande re kabels aangesloten zijn. De aansluitingen doorvoeren Opmerking Let op dat u de schroef niet te hard aandraait om te vermijden dat deze beschadigd raakt (het aandraaimoment moet minder dan 1 N•m zijn). Sluit de +12 V-voedingskabel pas aan nadat alle andere kabels zijn aangesloten. Bevestig de massakabel stevig aan een metalen onderd eel van de auto. Een loszittende kabel kan de werking van de versterker verstoren. Verbind de afstandsbedieningskabel van de autora dio met de afstandsbedieningsingang (REM). Installatie en aansluitingen

Voedingsaansluitingen6NL Verbind bij een autoradio zonder afstandsbedieningsuitgang voor de versterker de afstandsbedieningsingang (REM) met de hulpvoeding.

ebruik een voedingskabel met zekering (60 A). Alle voedingskabels die aangesloten zijn op de

ositi eve pool van de accu moeten binnen 450 mm vanaf de pool van de accu van een zekeri ng worden voorzien. Dit moet gebeuren voordat de kabels door een metalen oppervlak worden geleid. Zorg ervoor dat de accukabels die aangesloten zijn op de auto (massa naar chassis) minstens even dik zijn als de hoofdvoedingskabel waarmee de versterker aangesloten is op de accu.

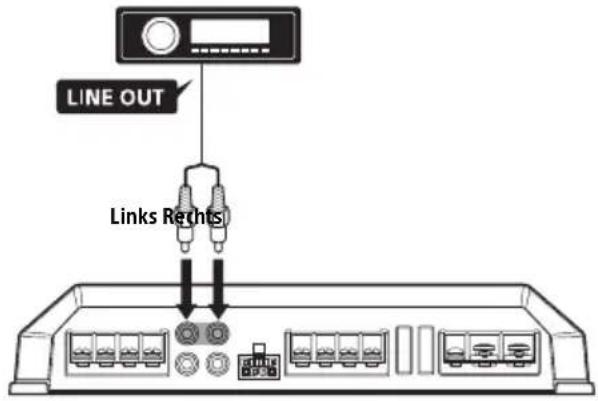

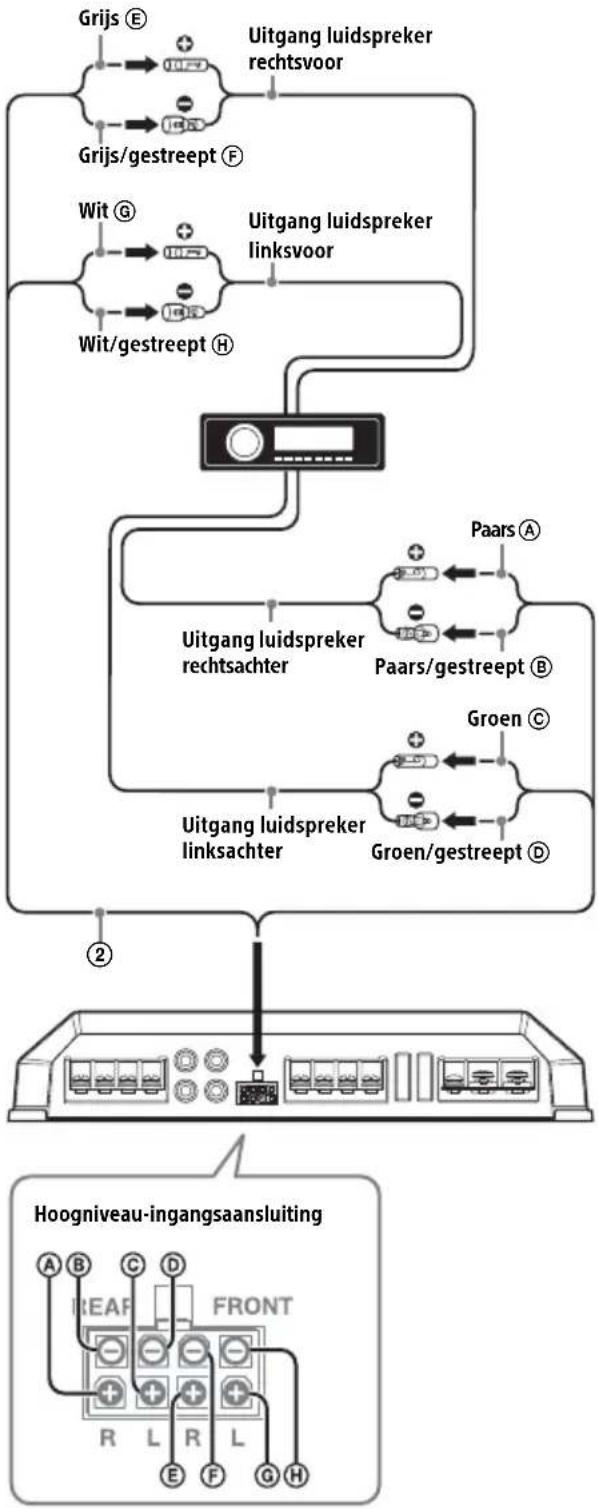

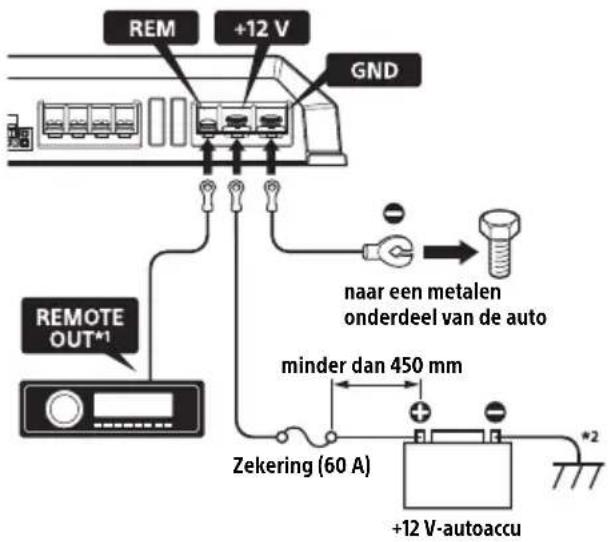

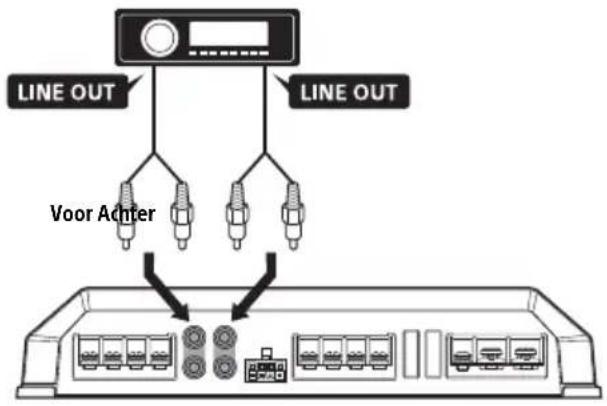

ijdens bedrijf aan vol vermogen passeert er een stroom v an meer dan 60 A door het systeem. Zorg er dus voor dat de kabels die verbonden worden met de +12 V- en GND-aansluitingen van dit toestel minstens AWG-8 zijn of een doorsnede hebben van meer dan 8 mm². Voedingsaansluitingen tot stand brengen Hiervoor hebt u voedingskabels (niet bijgeleverd) nodig. *1 Als u een originele fabrieksautoradio of een ander type zonder afstandsbedieningsuitgang voor de versterker hebt, verbindt u de afstandsbedieningsingang (REM) met de hulpvoeding. Bij een hoogniveau- ingangsaansluiting kan de autoradio ook geactiveerd worden zonder REMOTE-verbinding. Wij kunnen echter niet garanderen dat deze functie werkt bij alle autoradio's. *2 Massa naar chassis. Lijningangsaansluiting Met luidsprekeraansluiting , , of (pagina 7, 8) Opmerking Wanneer dit toestel verbonden is met een autoradio die ondersteun ing biedt voor hogeresolutie-audio (bijv. RSX-GS9), kunt u geluid met een hoge resolutie beluisteren. Lijningangsaansluiting Met luidsprekeraansluiting (pagina 8) Opmerking Wanneer dit toestel verbonden is met een autoradio die ondersteun ing biedt voor hogeresolutie-audio (bijv. RSX-GS9), kunt u geluid met een hoge resolutie beluisteren. Zekering (60 A)+12 V-autoaccuminder dan 450 mmnaar een metalen onderdeel van de auto Ingangsaansluitingen Voor Achter Links Rechts7NL Hoogniveau-ingangsaansluiting Met luidsprekeraansluiting , , of (pagina 7, 8) Opmerking Raadpleeg eveneens de handleiding van uw autoradio voor meer in formatie. Zet de FILTER-keuzeschakelaar op het bedieningspaneel op "HP" (hoogdoorlaatfilter), "LP" (laagdoorlaatfilter) of "OFF" overeenkomstig het luid sprekersysteem. Raadpleeg eveneens de handleiding van uw luidspre kers voor meer informatie. Aanbevolen audiosysteem voor hoge resolutie Opmerking Het is mogelijk dat bepaalde producten die op het schema afg ebeeld staan niet verkrijgbaar zijn in uw land of regio. Systeem met 6 luidsprekers (aanbevolen voor audiosystemen met een hoge resolutie) Met ingangsaansluiting of (pagina 6, 7) Grijs Grijs/gestreept Wit Wit/gestreept Groen Groen/gestreept Paars Paars/gestreept Uitgang luidspreker linksvoorUitgang luidspreker rechtsvoorUitgang luidspreker rechtsachterUitgang luidspreker linksachterHoogniveau-ingangsaansluiting

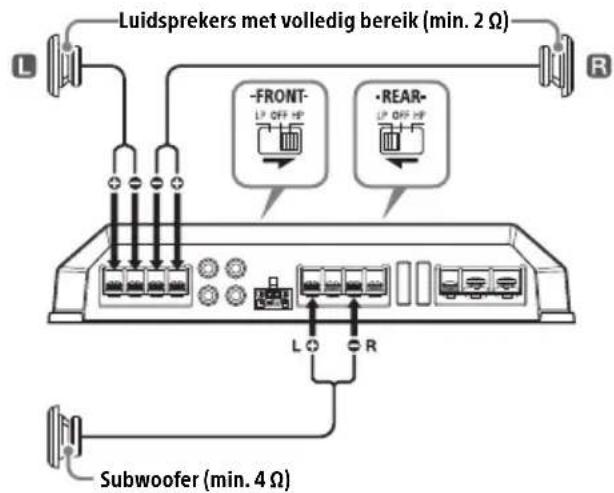

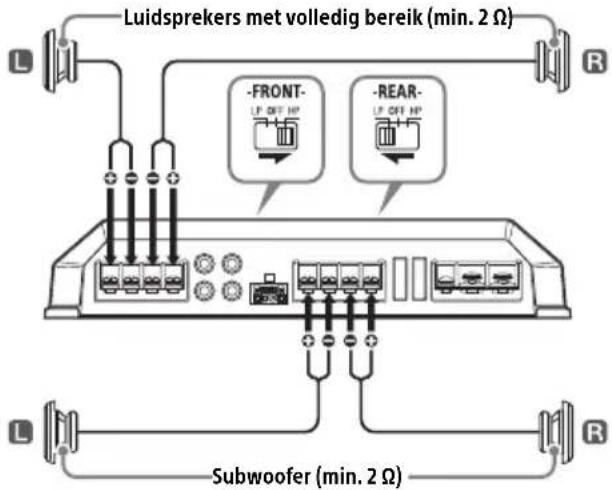

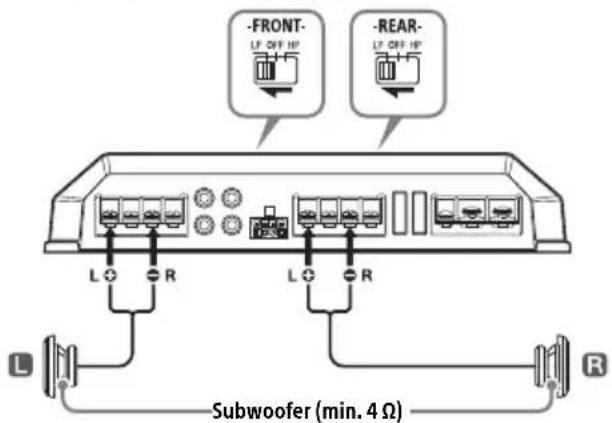

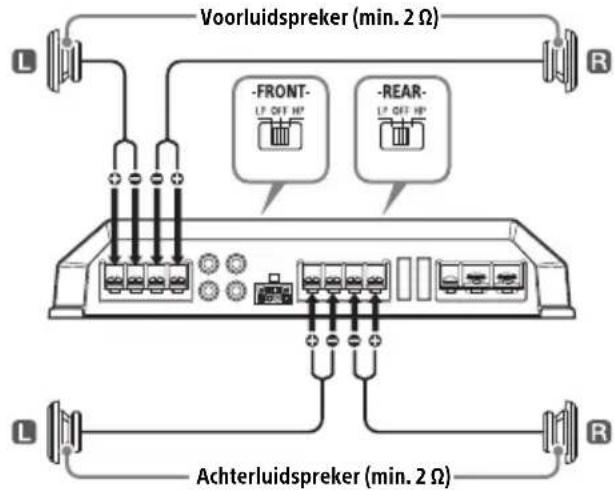

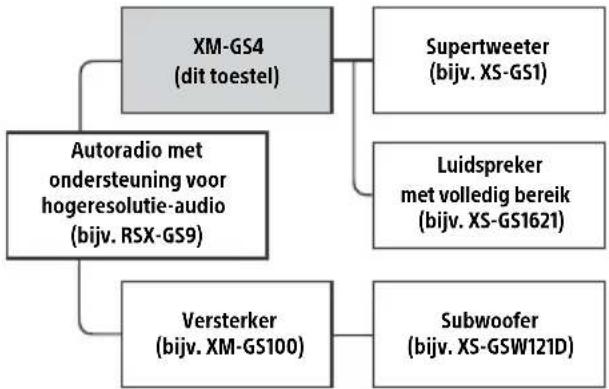

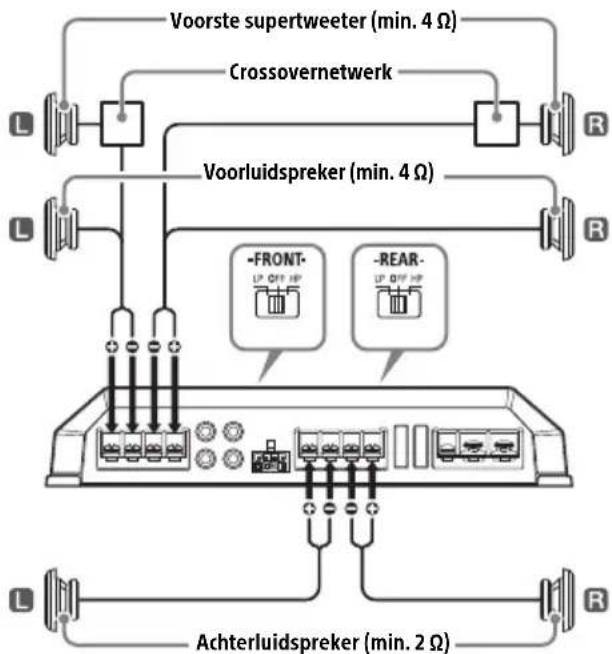

Luidsprekeraansluitingen Autoradio met ondersteuning voor hogeresolutie-audio (bijv. RSX-GS9)XM-GS4(dit toestel)Versterker(bijv. XM-GS100)Supertweeter(bijv. XS-GS1)Luidspreker met volledig bereik (bijv. XS-GS1621)Subwoofer(bijv. XS-GSW121D) CrossovernetwerkVoorste supertweeter (min. 4 Ω)Voorluidspreker (min. 4 Ω)Achterluidspreker (min. 2 Ω)8NL Systeem met 4 luidsprekers Met ingangsaansluiting of (pagina 6, 7) Systeem met 3 luidsprekers Met ingangsaansluiting of (pagina 6, 7) Opmerkingen Bij dit systeem wordt het volume van de subwoofer gecont roleerd via de fader van de autoradio. Bij dit systeem bestaan de uitvoersignalen naar de subwoofer uit een combinatie van de signalen van de REAR L INPUT en REAR R INPUT-ingangen of uit de signalen van de REAR-hoogniveau- ingangsaansluiting. 2-wegssysteem Met ingangsaansluiting of (pagina 6, 7) Opmerking Bij dit systeem wordt het volume van de subwoofer gecontr oleerd via de fader van de autoradio. Systeem met 2 subwoofers Met ingangsaansluiting (pagina 6) Voorluidspreker (min. 2 Ω) Achterluidspreker (min. 2 Ω) Luidsprekers met volledig bereik (min. 2 Ω) Subwoofer (min. 4 Ω) Luidsprekers met volledig bereik (min. 2 Ω) Subwoofer (min. 2 Ω) Subwoofer (min. 4 Ω)9NL Voorzorgsmaatregelen Dit toestel is uitsluitend ontworpen voor gebruik met een negatieve massa van 12 V DC. Gebruik luidsprekers met een impedantie van 2 tot 8 Ω (4 tot 8 Ω bij gebruik als een brugverste rker). Sluit geen actieve luidsprekers (met een ingebouwde versterker) aan op de luidsprekeraansluitingen van het toestel. Hierdoor kunnen de actieve luidsprekers beschadigd raken. Installeer het toestel niet op een plaats waar het blootge steld wordt aan: hoge temperaturen, bijvoorbeeld van direct zonlicht o f hete lucht van een verwarmingssysteem; regen of vocht; stof of vuil. Als de auto in de volle zon geparkeerd is en het erg war m is in de auto, moet u het toestel voor gebruik eerst laten afkoelen. Zorg er bij een horizontale installatie van het toestel voor dat de koelvinnen van het toestel niet worden afgedekt door het vloertapijt enz. Wanneer het toestel zich te dicht bij de autoradio of de antenne bevindt, kan er storing optreden. Installeer het toestel in dat geval verder van de autoradio of antenne af. Controleer de aansluitingen als de autoradio niet functi oneert. Deze versterker is uitgerust met een beveil igingscircuit* dat de transistors en luidsprekers beschermt wanneer de versterker niet naar behoren functioneert. Probeer de beveiligingscircuits niet te testen door het koelelement af te dekken of het toestel te overbelasten.

uit het toestel niet aan op een zwakke autoaccu. Het we rkt alleen optimaal met een goede voeding. Zet het volume van de autoradio voor uw eigen veiligheid niet te hard zodat u nog altijd andere geluiden kunt horen.

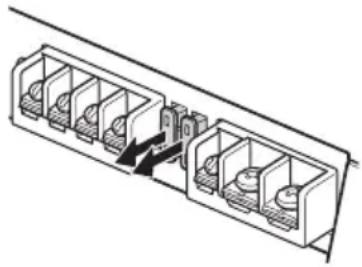

• Beveiligingscircuit Deze versterker is uitgerust met een beveiligingscircuit dat in de volgende gevallen wordt geactiveerd: wanneer het toestel oververhit raakt wanneer er een gelijkstroom wordt opgewekt wanneer de luidsprekeraansluitingen kortgesloten zijn. kleur van het statuslampje verandert van wit naar rood en het toestel wordt uitgeschakeld. Als dit gebeurt, verwijdert u de cassette of disc, schakelt u de aangesloten apparatuur uit en spoort u de oorzaak van de storing op. Als het toestel oververhit is, wacht u tot het afgekoeld is alvorens het verder te gebruiken. Met alle vragen of problemen met betrekking tot dit toestel die niet aan bod komen in deze handleiding kunt u steeds terecht bij uw Sony-handelaar. Onderhoud Vervang een zekering altijd door een exemplaar met het aantal ampère dat boven de zekeringhouder vermeld staat. Als de zekering doorbrandt, moet u de voedingsaansluiting controleren en beide zekeringen vervangen. Brandt de zekering vervolgens nogmaals door, dan kan er sprake zijn van een defect in het toestel. Raadpleeg in dat geval de dichtstbijzijnde Sony-handelaar. Extra informatie Zekering vervangen Waarschuwing Gebruik nooit een zekering die zwaarder is dan de standaardzekering. Het toestel kan hierdoor beschadigd raken.10NL Technische gegevens Circuitsysteem OTL-circuit (Output Transformerless), pulsvoeding Ingangen RCA-aansluitingen, hoogniveau-ingangsaansluiting Aanpassingsbereik ingangsniveau 0,3 – 6 V (RCA-aansluitingen), 3 – 12 V (hoogniveau-invoer) Uitgangen Luidsprekeraansluitingen Luidsprekerimpedantie 2 – 8 Ω (stereo), 4 – 8 Ω (bij gebruik als brugversterker) Maximale uitvoer 2 luidsprekers: 350 W × 2 (bij 4 Ω) 4 luidsprekers: 150 W × 4 (bij 4 Ω) Nominaal vermogen (voedingsspanning bij 14,4 V, 20 Hz – 20 kHz, 1 %

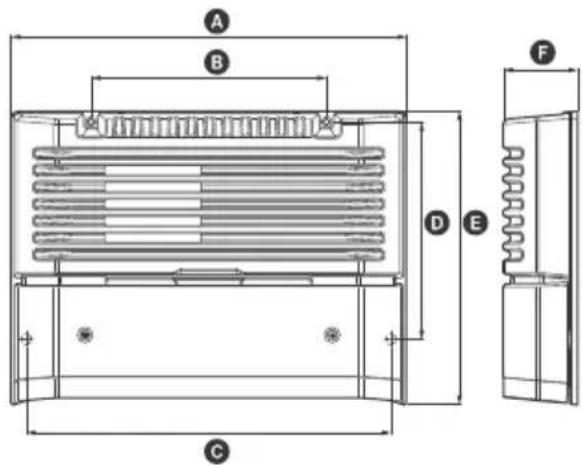

2 luidspr ekers: 160 W × 2 (bij 4 Ω) 4 luidsprekers: 80 W × 4 (bij 2 Ω), 70 W × 4 (bij 4 Ω) Frequentiebereik 10 Hz – 100 kHz ( dB) Harmonische vervorming 0,05 % of minder (bij 1 kHz, 4 Ω) Laagdoorlaatfilter 50 – 300 Hz, 12 dB/oct. Hoogdoorlaatfilter 50 – 300 Hz, 12 dB/oct. Subsonische filter 6 – 70 Hz, 12 dB/oct. Lage boost 0 – 10 dB (40 Hz) Voeding 12 V DC-autoaccu (negatieve massa) Voedingsspanning 10,5 – 16 V Stroomverbruik Bij nominaal vermogen: 33 A (4 Ω, 70 W × 4) Afstandsbedieningsingang: 1 mA Afmetingen Ong. 272 × 51 × 202 mm (b/h/d) excl. uitstekende

wicht Ong. 2,7 kg excl. accessoires Inhoud verpakking: Hoofdapparaat (1) Montageschroeven (4) Kabel voor hoogniveau-invoer (1) Het is mogelijk dat niet alle vermelde accessoires

erkrijg baar zijn bij uw handelaar. Neem contact op met uw handelaar voor meer informatie. Het ontwerp en de technische gegevens kunnen zonder voor afgaande kennisgeving worden gewijzigd. +0,5
