MANUALE UTENTE XMGS4 SONY
2 altavoces: 350 W × 2 (a 4 Ω)
4 altavoces: 150 W × 4 (a 4 Ω)
Salida nominal
(suministro de voltaje a 14,4 V 20 Hz - 20 kHz
1% THD)
2 altavoces: 160 W × 2 (a 4 Ω)
4 altavoces: 80 W × 4 (a 2 Ω), 70 W × 4 (a 4 Ω)
Per motivi di sicurezza, installare l'apparecchio all'interno del bagagliaio o sotto a un sedile. Per i dettagli, consultare "Installazione e collegamenti" (pagina 5).
Fabbricato in Thailandia
Avviso per i clienti: le seguenti informazioni riguardano esclusivamente gli apparecchi venduti in paesi in cui sono applicate le direttive UE
Questo prodotto è stato fabbricato da o per conto di Sony Corporation.
Importatore UE: Sony Europe B.V.
Richieste all'importatore UE o relative alla conformità di prodotto in Europa devono essere indirizzate al rappresentante autorizzato del costruttore, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, in Belgio.

Smaltimento delle batterie (pile e accumulatori) esauste e delle apparecchiature elettriche ed elettroniche a fine vita (applicabile in tutti i Paesi dell'Unione Europea
e negli altri Paesi europei con sistema di raccolta differenziata)
Questo simbolo sul prodotto, batteria o imballo indica che gli stessi non devono essere trattati come normali rifiuti domestici.
Su talune batterie questo simbolo può essere utilizzato in combinazione con un simbolo chimico.
I simboli chimici del mercurio (Hg) o del piombo (Pb) sono aggiunti se la batteria contiene più dello 0.0005% di mercurio o dello 0.004% di piombo.
Assicurandovi che questi prodotti e le batterie siano smaltiti correttamente, contribuirete a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti essere causate dal trattamento inappropriato dei medesimi prodotti o batterie. Il riciclo dei materiali aiuterà a preservare le risorse naturali.
Nel caso di prodotti che per ragioni di sicurezza, prestazioni o integrità dei dati richiedano una connessione permanente con una batteria in essi incorporata, la stessa dovrà essere sostituita esclusivamente da personale qualificato.
Per assicurarsi che la batteria sia trattata correttamente, si prega di consegnare i prodotti a fine vita ad un idoneo centro di raccolta per il riciclo di apparecchiature elettriche ed elettroniche.
Per tutte le altre batterie, si prega di consultare la sezione relativa alla rimozione sicura della batteria dal prodotto. Si prega di consegnare le batterie ad un idoneo centro di raccolta per il riciclo delle batterie esauste.
Per informazioni più dettagliate sul riciclo di questi prodotti o batterie, si prega di contattare il vostro Comune, il servizio di smaltimento rifiuti ovvero il
punto vendita presso il quale è stato acquistato il prodotto o la batteria.
In caso di smaltimento abusivo di batterie o di apparecchiature elettriche ed elettroniche potrebbero essere applicate le sanzioni previste dalla normativa vigente (valido solo per l'Italia).

Questo simbolo segnala all'utente la presenza di superfici surriscaldate. Questo simbolo si applica solo ai modelli per l'Europa.
Per eventuali domande o problemi riguardanti l'apparecchio non trattati nel presente manuale, rivolgersi al più vicino rivenditore Sony.
Caratteristiche
- Potenza massima in uscita di 150 W per canale (a 4 Ω).
- Il presente apparecchio può essere utilizzato come amplificatore a ponte con un'uscita massima pari a 350 W.
- Filtro LP (passa basso), filtro HP (passa alto), filtro subsonico e circuito Low boost incorporati.
- Circuito e indicatore di protezione in dotazione.
- È possibile effettuare un collegamento diretto con l'uscita diffusore dell'autoradio in uso qualora non sia presente l'uscita linea (connessione di ingresso di livello alto).
- La funzione Hi-level Sensing Power On consente di attivare l'apparecchio senza bisogno di una connessione REMOTE.
- Alimentazione a impulsi* per un'alimentazione di uscita stabile e regolata.
* Alimentazione a impulsi
Il presente apparecchio è dotato di un regolatore di alimentazione incorporato che, utilizzando un selettore semiconduttore, converte l'alimentazione CC da 12 V fornita dalla batteria dell'auto in impulsi ad elevata velocità. Tali impulsi vengono trasformati grazie a un trasformatore di impulsi incorporato, quindi separati in alimentazione positiva e negativa prima di essere convertiti di nuovo in corrente continua. Tutto ciò serve a regolare la tensione incostante che proviene dalla batteria dell'auto.
Questo sistema di alimentazione di peso ridotto consente di disporre di una sorgente di alimentazione estremamente affidabile con un'uscita a bassa impedenza.
Indice
Caratteristiche 3
Funzionamento
Posizione e funzione dei comandi. 4
Installazione e collegamenti
Componenti per l'installazione e i collegamenti 5
Installazione. 5
Collegamenti 5
Collegamenti all'alimentazione ..... 5
Collegamenti di ingresso 6
Collegamenti dei diffusori .....7
Informazioni aggiuntive
Precauzioni....9
Manutenzione 9
Sostituzione del fusibile 9
Caratteristiche tecniche 10
Guida alla soluzione dei problemi ..... 11
Posizione e funzione dei comandi

1 Presa di ventilazione
Consente di dissipare il calore.
A seconda della temperatura dell'apparecchio, la ventola può essere impostata su tre stati (ferma, lenta, veloce).
2 Indicatore di illuminazione
Si illumina in bianco durante il funzionamento. Se si attiva il circuito di protezione, l'indicatore di illuminazione passa da bianco a rosso. Per i dettagli, consultare "Guida alla soluzione dei problemi" (pagina 11).
3 Comando di regolazione SUBSONIC FILTER
Consente di regolare la frequenza di taglio (6 - 70 Hz) per il filtro subsonico.
4 Comando di regolazione LEVEL
Consente di regolare il livello di ingresso. Se il livello di uscita dell'autoradio sembra basso, ru otare il comando in senso orario.
5 Comando di regolazione della frequenza di taglio
Consente di regolare la frequenza di taglio (50 – 300 Hz) per il filtro passa basso e il filtro passa alto.
6 nterruttore di selezione FILTER
Consente di selezionare il filtro passa basso (LP) o il filtro passa alto (HP).
7 Qmando di livello LOW BOOST
Aumenta le frequenze intorno a 40 Hz fino a un massimo di 10 dB.
Installazione e collegamenti
Componenti per l'installazione e i collegamenti
①

②

Questo elenco di componenti non comprende tutto il contenuto della confezione.
Installazione
- Installare l'apparecchio all'interno del bagagliaio o sotto a un sedile.
- Scegliere con cura la posizione di installazione, in modo che l'apparecchio non interferisca con i normali movimenti del conducente e che non sia esposto alla luce solare diretta o all'aria calda proveniente dal sistema di riscaldamento dell'auto.
- Non stallare l'apparecchio sotto a un tappetino, dove la dissipazione del calore prodotto dall'apparecchio verrebbe ostacolata.

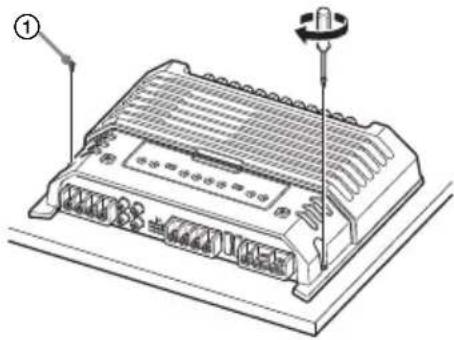

Installazione dell'apparecchio
Innanzitutto, posizionare l'apparecchio dove si prevede di installarlo, quindi contrassegnare le posizioni dei quattro fori delle viti di montaggio sul pannello di installazione (non in dotazione). Effettuare quindi un foro di 3 mm in corrispondenza di ogni contrassegno e montare l'apparecchio sul pannello utilizzando le viti di montaggio in dotazione. Poiché le viti di montaggio hanno una lunghezza di 14 mm, assicurarsi che il pannello di montaggio sia più spesso di 14 mm.

- Prima di effettuare qualsiasi collegamento, scollegare il terminale di terra della batteria dell'auto onde evitare cortocircuiti.
- Assicurarsi di utilizzare diffusori con potenza nominale adeguata. Se vengono utilizzati diffusori a ridotta capacità, è possibile che vengano danneggiati.
- I presente apparecchio è un amplificatore a fase invertita.
- Non allegare il terminale ⊕ del sistema diffusori al telaio dell'auto né collegare il terminale ⊕ del diffusore destro a quello del diffusore sinistro.
- Installare i cavi di ingresso e uscita a distanza dal cavo di a limentazione. La vicinanza tra essi potrebbe generare interferenze.
- Poiché il presente apparecchio è un amplificatore a elevata potenza, è possibile che non funzioni in modo ottimale se viene utilizzato con i cavi dei diffusori in dotazione con l'auto.
- Se'auto è dotata di un sistema di navigazione o di altri sistemi informatici, non rimuovere il cavo di messa a terra dalla batteria dell'auto. Scollegando il cavo, la memoria del computer potrebbe venire cancellata. Per evitare cortocircuiti durante i collegamenti, non collegare il cavo di alimentazione da +12 V finché non sono stati collegati tutti gli altri cavi.
Effettuare i collegamenti dei terminali

Quando la vite viene serrata, fare attenzione a non esercita re un'eccessiva forza in quanto la vite stessa potrebbe venire danneggiata (il valore della coppia di serraggio deve essere inferiore a 1 N•m).
Collegamenti all'alimentazione
- Collegare il cavo di alimentazione da +12 V solo dopo che tutti gli altri cavi sono stati collegati.
- Assicurarsi di collegare in modo saldo il cavo di messa a terra dell'apparecchio a un punto metallico dell'auto. Diversamente, l'amplificatore potrebbe presentare problemi di funzionamento.
-
Assicurarsi di collegare il cavo del comando a distanza dell'autoradio al terminale di ingresso remoto (REM).
-
Se viene utilizzata un'autoradio priva di uscita remota sull'amplificatore, collegare il terminale di ingresso remoto (REM) alla sorgente di alimentazione accessoria.
- tlizzare un cavo di alimentazione con fusibile applicato (60 A).
- I fusibili di tutti i cavi di alimentazione collegati al polo positivo della batteria devono essere collocati entro 450 mm dal polo stesso, prima che i cavi stessi passino attraverso parti metalliche.
- Acertarsi che i cavi della batteria dell'auto collegati al veicolo (terra a telaio) abbiano calibro minimo pari a quello del cavo di alimentazione principale che collega la batteria all'amplificatore.
- Durante l'uso a piena potenza, il sistema viene attraversato da una corrente di oltre 60 A. Di conseguenza, assicurarsi che i cavi da collegare ai terminali +12 V e GND del presente apparecchio siano più larghi di 8 Gauge (AWG-8) o abbiano una sezione superiore a 8 mm ^2 .
Effettuare i collegamenti all'alimentazione
Sono necessari cavi di collegamento
dell'alimentazione (non in dotazione).
*2 Terra a telaio.
Collegamenti di ingresso

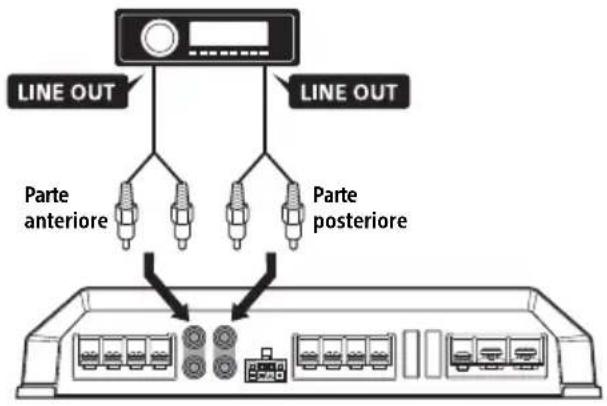

A Collegamento dell'ingresso di linea
Con collegamento diffusori 1, 2, 3 o 4 (pagina 7, 8)
È possibile riprodurre audio ad alta risoluzione quando l'apparecchio è collegato a un'autoradio che supporta la riproduzione audio ad alta risoluzione (per es. RSX-GS9).

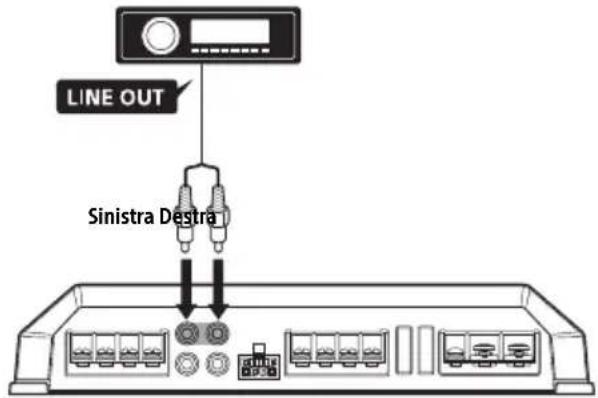

B Collegamento dell'ingresso di linea
Con collegamento diffusori 5 (pagina 8)
È possibile riprodurre audio ad alta risoluzione quando l'apparecchio è collegato a un'autoradio che supporta la riproduzione audio ad alta risoluzione (per es. RSX-GS9).
© Collegamento di ingresso ad alto livello
Con collegamento diffusori 1, 2, 3 o 4 (pagina 7, 8)
Nota
Per ulteriori informazioni, consultare il manuale in dotazione con l'autoradio.
Collegamenti dei diffusori
Impostare l'interruttore di selezione FILTER sul pannello di controllo su "HP" (filtro passa alto), "LP" (filtro passa basso) o "OFF" a seconda del sistema diffusori.
Inoltre, per ulteriori informazioni, consultare il manuale in dotazione con i diffusori.

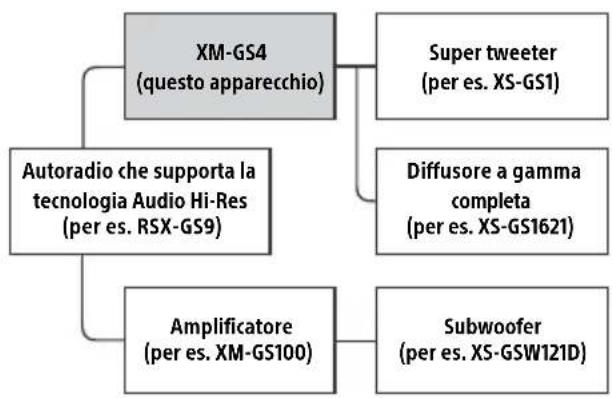

Sistema audio ad alta risoluzione raccomandato
Nota
Alcuni prodotti illustrati nello schema potrebbero non essere disponibili in alcuni paesi o regioni.

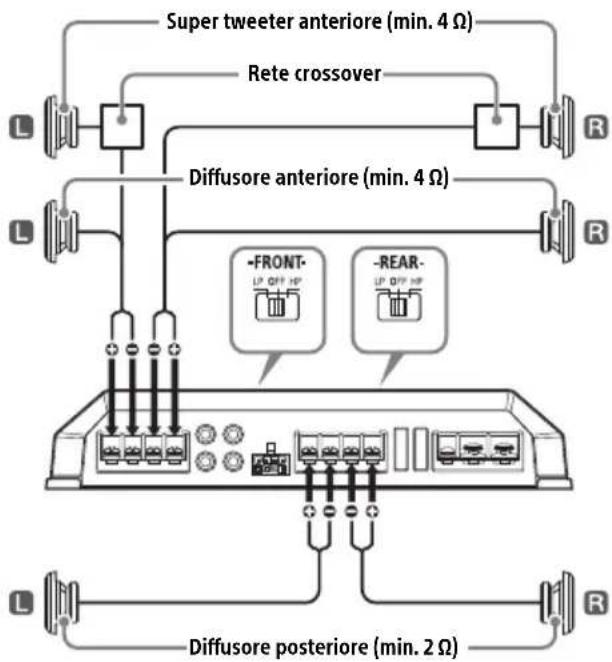

1 Sistema a 6 diffusori (raccomandato per un sistema audio ad alta risoluzione)
Con collegamento di ingresso A o C (pagina 6, 7)
Con collegamento di ingresso A o C (pagina 6, 7)
Con collegamento di ingresso A o C (pagina 6, 7)
- In questo sistema il volume del subwoofer è controllato dal comando dell'attenuatore dell'autoradio.
- In questo sistema i segnali di uscita al subwoofer sono costituiti dai segnali di entrambe le prese REAR L INPUT e REAR R INPUT o dai segnali del connettore di ingresso ad alto livello REAR.
4 Sistema a 2 vie
Con collegamento di ingresso A o C (pagina 6, 7)
In questo sistema il volume del subwoofer è controllato dal comando dell'attenuatore dell'autoradio.
5 Sistema a 2 subwoofer
Con collegamento di ingresso B (pagina 6)
Precauzioni
- Il presente apparecchio è stato progettato per il solo uso con CC a 12 V con terra negativa.
- Utilizzare diffusori con impedenza compresa tra 2 e 8 Ω (da 4 a 8 Ω se utilizzati come amplificatore a ponte).
- Onde evitare di danneggiarli, non collegare diffusori attivi (dotati di amplificatori incorporati) ai terminali dei diffusori dell'apparecchio.
• Non installare l'apparecchio in luoghi soggetti a: - temperature elevate, provocate ad esempio dall'esposizione alla luce solare diretta o dall'aria calda proveniente dal sistema di riscaldamento
— pioggia o umidità
— polvere o sporcizia. - Se l'auto parcheggiata è esposta alla luce solare diretta e nell'abitacolo vi è un considerevole innalzamento della temperatura, prima di utilizzare l'apparecchio attenderne il raffreddamento.
- Se l'apparecchio viene installato orizzontalmente, assicurarsi di non ostruire le relative alette con tappetini e simili.
- Se l'apparecchio viene posizionato in eccessiva prossimità dell'autoradio o dell'antenna, è possibile che si verifichino delle interferenze. In tal caso, allontanare l'apparecchio dall'autoradio o dall'antenna.
- Se l'autoradio non riceve alimentazione, verificare i collegamenti.
- Il presente amplificatore di potenza utilizza un circuito* per la protezione dei transistor e dei diffusori in caso di problemi di funzionamento dell'amplificatore. Non provare a testare il circuito di protezione coprendone il dissipatore di calore o collegando carichi di alimentazione inadeguati.
- Non ijzzare l'apparecchio con una batteria scarica in quanto le prestazioni ottimali dipendono da una buona sorgente di alimentazione.
- Per motivi di sicurezza, mantenere il volume dell'autoradio a livelli moderati che consentano di sentire gli altri rumori e suoni.
\* Circuito di protezione
Il presente amplificatore è dotato di un circuito di protezione che entra in funzione se:
— l'apparecchio si surriscalda
— viene generata corrente CC
— i terminali dei diffusori subiscono un cortocircuito.
L'indicatore di illuminazione passa da bianco a rosso e l'apparecchio si arresta. In tal caso, disattivare le apparecchiature collegate, estrarre la cassetta o il disco e determinare la causa del problema di funzionamento. Se l'apparecchio si è surriscaldato, attendere finché non si raffredda prima di utilizzarlo.
Per eventuali domande o problemi riguardanti l'apparecchio non trattati nel presente manuale, rivolgersi al più vicino rivenditore Sony.
Manutenzione

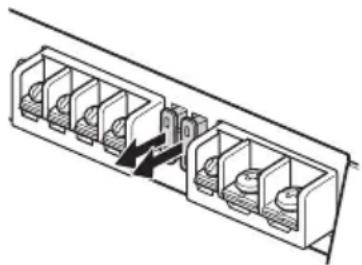

Sostituzione del fusibile
Per la sostituzione del fusibile, assicurarsi di utilizzarne uno il cui amperaggio corrisponda a quello riportato sul portafusibili. Se il fusibile si brucia, verificare il collegamento dell'alimentazione, quindi sostituire entrambi i fusibili. Se dopo la sostituzione il fusibile si brucia di nuovo, è possibile che si tratti di un problema interno. In tal caso, rivolgersi al più vicino rivenditore Sony.

Non utilizzare in alcun caso un fusibile con amperaggio superiore a quello del fusibile in dotazione con l'apparecchio in quanto si potrebbero causare danni all'apparecchio.
Caratteristiche tecniche
Tipo di circuito
Circuito OTL (uscita senza trasformatore),
Alimentazione a impulsi
Ingressi
Prese RCA a piedini,
Connettore di ingresso ad alto livello
Gamma di regolazione del livello di ingresso
0,3 - 6 V (prese RCA a piedini),
3 - 12 V (ingresso ad alto livello)
Uscite
Terminali dei diffusori
Impedenza diffusori
2 - 8 Ω (stereo),
4 - 8 Ω (se utilizzati come amplificatore a ponte)
Uscite massime
2 diffusori: 350 W × 2 (a 4 Ω)
4 diffusori: 150 W × 4 (a 4 Ω)
Uscita nominale
(tensione di alimentazione a 14,4 V, 20 Hz –
20 kHz, 1 % THD)
2 diffusori: 160 W × 2 (a 4 Ω)
4 diffusori: 80 W × 4 (a 2 Ω),
70 W × 4 (a 4 Ω)
Risposta in frequenza
10 Hz - 100 kHz ( ^+ dB)
Distorsione armonica
0,05 % o inferiore (a 1 kHz, 4 Ω)
Filtro passa basso
50 - 300 Hz, 12 dB/ottava
Filtro passa alto
50 - 300 Hz, 12 dB/ottava
Filtro subsonico
6 - 70 Hz, 12 dB/ottava
Incremento basso
0 - 10 dB (40 Hz)
Requisiti di alimentazione
Batteria per auto da 12 V CC (messa a terra negativa)
Tensione di alimentazione
10,5 - 16 V
Flusso di corrente
Uscita nominale: 33 A (4 Ω, 70 W × 4)
Ingresso remoto: 1 mA
Dimensioni
Circa 272 × 51 × 202 mm (l/a/p), parti sporgenti e comandi esclusi
B 162 mm
© 251 mm
D 149,5 mm
E 202 mm
F 51 mm
Peso
Circa 2,7 kg accessori esclusi
Contenuto della confezione:
Unità principale (1)
Viti di montaggio (4)
Cavo di ingresso ad alto livello (1)
È possibile che il rivenditore non tratti alcuni degli accessori di cui sopra. Per ulteriori informazioni, rivolgersi al rivenditore.
Design e caratteristiche tecniche sono soggetti a modifiche senza preavviso.
Guida alla soluzione dei problemi
La seguente lista di verifica ha lo scopo di aiutare nella soluzione della maggior parte dei problemi che si potrebbero verificare durante l'uso del presente apparecchio. Prima di consultare la seguente lista, fare riferimento alle procedure di collegamento e d'uso.
L'indicatore di illuminazione non si accende.
→ Si è bruciato il fusibile.
— Sostituire il fusibile con uno nuovo.
→ Il cavo di messa a terra non è collegato in modo saldo.
- D'egare in modo saldo il cavo di messa a terra a un punto metallico dell'auto.
→ La tensione che arriva al terminale di ingresso remoto (REM) è troppo bassa.
— Accendere l'autoradio se non è accesa.
- Usare un relè se il sistema utilizza troppi amplificatori.
→ Verificare la tensione della batteria (10,5 – 16 V).
L'indicatore di illuminazione passa da bianco a rosso.
→ Disattivare l'interruttore dell'alimentazione. Le uscite del diffusore sono cortocircuitate.
— Eliminare la causa del cortocircuito.
→ Disattivare l'interruttore dell'alimentazione. Accertarsi che il cavo del diffusore e il cavo di messa a terra siano collegati saldamente.
L'apparecchio si surriscalda.
→ L'apparecchio si surriscalda.
- Utilizzare dei diffusori con impedenza appropriata, compresa tra 2 - 8 Ω (stereo), 4 - 8 Ω (se utilizzati come amplificatore a ponte).
→ Assicurarsi di posizionare l'apparecchio in un luogo ben ventilato.
L'audio si interrompe.
→ È attivato il dispositivo di protezione termica.
— Ridurre il volume.
L'alternatore emette un rumore.
→ I fili di collegamento dell'alimentazione sono installati troppo vicino ai cavi RCA a piedini.
— Allontanare i fili dai cavi.
→ Il cavo di messa a terra non è collegato in modo saldo.
— Clegare in modo saldo il cavo di messa a terra a un punto metallico dell'auto.
→ I cavi negativi del diffusore sono in contatto con il telaio dell'auto.
— Allontanare i cavi dal telaio dell'auto.
L'audio risulta attutito.
→ L'interruttore del filtro è impostato su "HP" oppure "OFF".
— Durante il collegamento con il subwoofer, impostare su "LP".
→ L'interruttore del filtro è impostato su "LP".
— Durante il collegamento del diffusore a gamma completa, impostare su "OFF" oppure "HP".
L'audio è eccessivamente basso.
→ Il comando di regolazione LEVEL non è impostato correttamente. Ruotare il comando di regolazione LEVEL in senso orario.
Se le soluzioni riportate non risolvono il problema, rivolgersi al più vicino rivenditore Sony.
