XMGS4 - Auto-Lautsprecher SONY - Kostenlose Bedienungsanleitung

Produkttyp	Leistungsverstärker für Auto-Lautsprecher
Marke	Sony
Modell	XMGS4
Abmessungen (L x H x T)	Ca. 272 x 51 x 202 mm
Stromversorgung	12 V Gleichstrom (negative Masse), Bereich 10,5 - 16 V
Maximalleistung	150 W x 4 (an 4 Ω) oder 350 W x 2 (gebrückt, an 4 Ω)
Nennleistung (14,4 V, 1% THD)	80 W x 4 (2 Ω), 70 W x 4 (4 Ω), 160 W x 2 (4 Ω gebrückt)
Lautsprecherimpedanz	2 - 8 Ω (Stereo), 4 - 8 Ω (gebrückt)
Frequenzgang	10 Hz - 100 kHz (+0,5 dB)
Gesamtklirrfaktor (THD)	≤ 0,05% (bei 1 kHz, 4 Ω)
Integrierte Filter	Tiefpass (50 - 300 Hz), Hochpass (50 - 300 Hz), Subsonic (6 - 70 Hz), Bassanhebung (40 Hz, +10 dB max)
Eingänge	Cinchbuchsen (0,3 - 6 V) und High-Level-Eingangsstecker (3 - 12 V)
Stromverbrauch	33 A (bei Nennleistung, 4 Ω, 70 W x 4)
Schutz	Schutzschaltung gegen Überhitzung, Kurzschluss, Gleichstrom; weiße Leuchtanzeige (Betrieb) / rot (Schutz)
Empfohlene Installation	Kofferraum oder unter einem Sitz, Lüftungsschlitze nicht blockieren, direkte Sonneneinstrahlung und Hitze vermeiden
Wartung	Austausch der Sicherung (60 A) - Sicherung gleicher Stromstärke verwenden
Mitgeliefertes Zubehör	High-Level-Eingangskabel (1), Montageschrauben (4)
Allgemeine Informationen	Hergestellt in Thailand; EU-Importeur: Sony Europe B.V., Belgien

Häufig gestellte Fragen - XMGS4 SONY

Wie installiere ich den Verstärker XMGS4?

Installieren Sie das Gerät im Kofferraum oder unter einem Sitz. Achten Sie darauf, dass die Lüftungsschlitze nicht blockiert sind. Verwenden Sie die mitgelieferten Montageschrauben, um den Verstärker auf einer Montageplatte von mindestens 14 mm Dicke zu befestigen.

Wie hoch ist die maximale Leistung des Verstärkers?

Die maximale Leistung beträgt 150 W pro Kanal (4 Lautsprecher an 4 Ω) oder 350 W im gebrückten Modus (2 Lautsprecher an 4 Ω).

Wie schließe ich die Stromversorgung an?

Schließen Sie das +12-V-Kabel über eine 60-A-Sicherung (weniger als 450 mm von der Batterieklemme entfernt) an die Batterie an. Verbinden Sie die GND-Klemme mit einem Metallpunkt des Fahrzeugs. Die REM-Klemme muss mit dem Fernbedienungsausgang des Autoradios verbunden werden.

Was tun, wenn die Leuchtanzeige von weiß auf rot wechselt?

Dies zeigt eine Aktivierung der Schutzschaltung an (Überhitzung, Kurzschluss oder Gleichstrom). Schalten Sie die Stromversorgung aus, überprüfen Sie die Lautsprecheranschlüsse und warten Sie die Abkühlung ab, bevor Sie das Gerät wieder verwenden.

Kann ich Lautsprecher mit 1 Ω Impedanz verwenden?

Nein, die minimale Impedanz beträgt 2 Ω im Stereobetrieb und 4 Ω im gebrückten Modus. Die Verwendung von 1-Ω-Lautsprechern kann den Verstärker beschädigen.

Wie stelle ich die Filter ein?

Verwenden Sie den FILTER-Wahlschalter, um Tiefpass (LP), Hochpass (HP) oder OFF auszuwählen. Die Grenzfrequenzen sind von 50 bis 300 Hz einstellbar. Der Subsonic-Filter wird von 6 bis 70 Hz eingestellt. Der LOW-BOOST-Regler hebt die Bässe bei 40 Hz an.

Der Verstärker wird ungewöhnlich heiß, was tun?

Überprüfen Sie die Lautsprecherimpedanz (2-8 Ω Stereo, 4-8 Ω gebrückt). Stellen Sie sicher, dass das Gerät an einem gut belüfteten Ort installiert ist und die Lüftungsschlitze nicht blockiert sind. Reduzieren Sie gegebenenfalls die Lautstärke.

Wie schließe ich einen Subwoofer an?

Schließen Sie den Subwoofer an die hinteren Klemmen (REAR) im LP-Modus (Tiefpass) an. Stellen Sie die Grenzfrequenz nach Ihren Wünschen ein. Für ein System mit 2 Subwoofern verwenden Sie den Eingang B mit einem Y-Kabel.

Kann ich das Autoradio ohne REMOTE-Ausgang verwenden?

Ja, dank der Einschaltfunktion durch High-Level-Erkennung. Schließen Sie den High-Level-Eingang (mitgelieferter Stecker) an die Lautsprecherausgänge des Autoradios an. Beachten Sie, dass diese Funktion nicht für alle Autoradios garantiert ist.

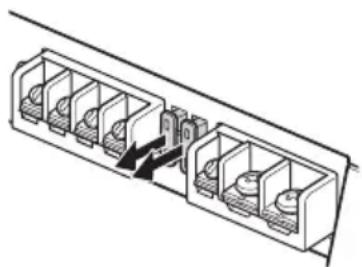

Wie tausche ich die Sicherung aus?

Verwenden Sie eine 60-A-Sicherung, die mit der Originalsicherung identisch ist. Trennen Sie die Stromversorgung, entfernen Sie die durchgebrannte Sicherung und setzen Sie die neue ein. Verwenden Sie niemals eine Sicherung mit höherer Kapazität, da dies das Gerät beschädigen könnte.

BEDIENUNGSANLEITUNG XMGS4 SONY

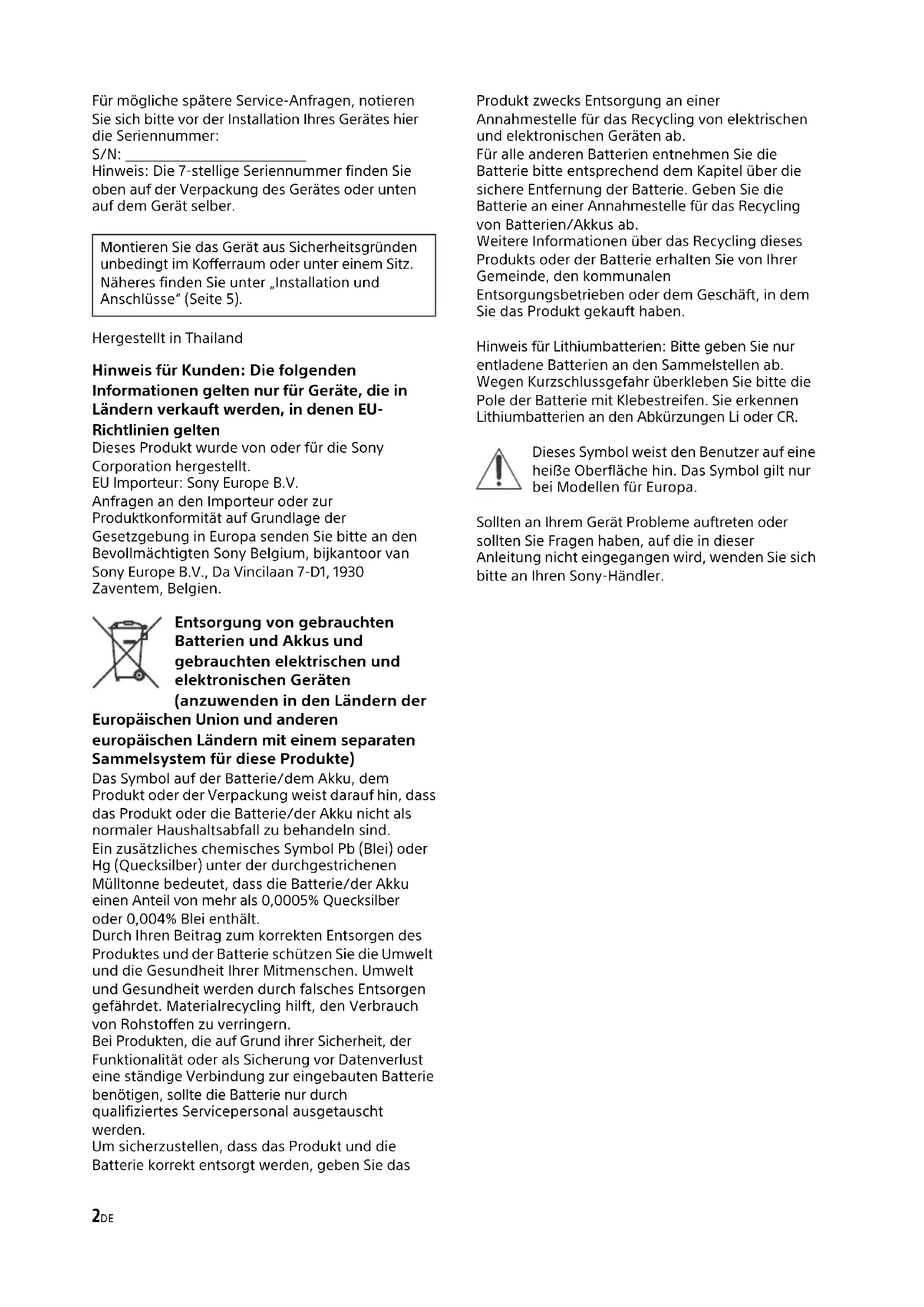

Für mögliche spätere Service-Anfragen, notieren Sie sich bitte vor der Installation Ihres Gerätes hier die Seriennummer:

S/N:

Hinweis: Die 7-stellige Seriennummer finden Sie oben auf der Verpackung des Gerätes oder unten auf dem Gerät selber.

Montieren Sie das Gerät aus Sicherheitsgründen unbedingt im Kofferraum oder unter einem Sitz. Näheres finden Sie unter „Installation und Anschlüsse“ (Seite 5).

Hergestellt in Thailand

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten

Dieses Produkt wurde von oder für die Sony Corporation hergestellt.

Anfragen an den Importeur oder zur

Produktkonformität auf Grundlage der

Gesetzgebung in Europa senden Sie bitte an den

Bevollmächtigten Sony Belgium, bijkantoor van

Sony Europe B.V., Da Vincilaan 7-D1, 1930

Zaventem, Belgien.

Entsorgung von gebrauchten Batterien und Akkus und gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der

Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku, dem Produkt oder der Verpackung weist darauf hin, dass das Produkt oder die Batterie/der Akku nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthält.

Durch Ihren Beitrag zum korrekten Entsorgen des Produktes und der Batterie schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden.

Um sicherzustellen, dass das Produkt und die Batterie korrekt entsorgt werden, geben Sie das

Produkt zwecks Entsorgung an einer

Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab.

Für alle anderen Batterien entnehmen Sie die Batterie bitte entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab.

Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von Ihrer Gemeinde, den kommunalen

Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Hinweis für Lithiumbatterien: Bitte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sie bitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkürzungen Li oder CR.

Dieses Symbol weist den Benutzer auf eine heiße Oberfläche hin. Das Symbol gilt nur bei Modellen für Europa.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler.

Merkmale und Funktionen

• Maximale Ausgangsleistung von 150 W pro Kanal (an 4 Ω).
• Dieses Gerät lässt sich als Brückenverstärker mit einer maximalen Leistungsabgabe von 350 W verwenden.
• Integrierter LP-Filter (Niedrigpass), HP-Filter (Hochpass), Subsonic-Filter und Bassverstärkerschaltkreis.
  • Schutzschaltung und -anzeige sind vorhanden.
• Das Gerät kann direkt an den Lautsprecherausgang der Autoanlage angeschlossen werden, wenn diese nicht über einen Line-Ausgang verfügt (Hochleistungseingangsverbindung).
• Dak der Einschaltfunktion mit Hochleistungseingangserkennung kann das Gerät ohne REMOTE-Verbindung aktiviert werden.
• Pulsgeregeltes Stromversorgungsteil* für stabile, geregelte Ausgangsleistung.

\* Pulsgeregeltes Stromversorgungsteil

Dieses Gerät verfügt über einen integrierten Leistungsregler, der den Strom von der Autobatterie mit 12 V Gleichstrom über einen Halbleiter-Schalter in Impulse hoher Geschwindigkeit konvertiert. Diese Impulse werden über den integrierten Pulstransformator hochtransformiert und in positiv und negativ getrennt, bevor sie wieder in Gleichstrom konvertiert werden. Damit lassen sich Spannungsschwankungen von der Autobatterie ausgleichen. Dieses System zeichnet sich durch sein geringes Gewicht und eine hocheffiziente Stromversorgung mit einem niederohmigen Ausgang aus.

Inhalt

Merkmale und Funktionen .... 3

Betrieb

Lage und Funktion der Bedienelemente.....4

Installation und Anschlüsse

Montageteile und Anschlusszubehör ..... 5

Installation 5

Anschlüsse .... 5

Stromanschlüsse 5

Eingangsverbindungen....6

Lautsprecherverbindungen .....7

Weitere Informationen

Sicherheitsmaßnahmen 9

Wartung 9

Austauschen der Sicherung .....9

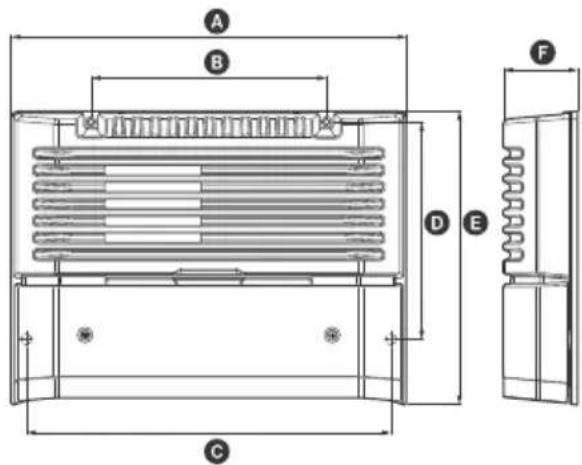

Technische Daten 10

Störungsbehebung 11

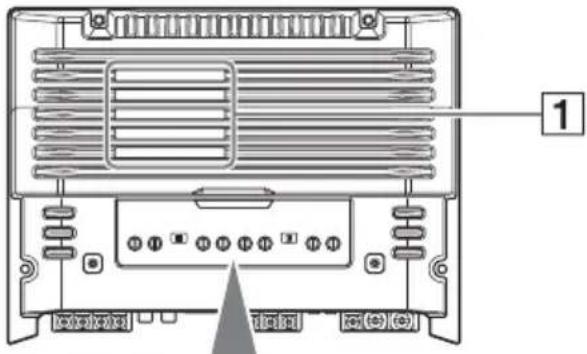

Lage und Funktion der Bedienelemente

Zum Ableiten von Wärme.

Je nach Temperatur des Geräts ändert sich der Ventilatorstatus in drei Stufen (aus, langsam, schnell).

2 Beleuchtungsanzeige

Leuchtet bei Betrieb weiß.

Wenn die Schutzschaltung anspricht, wechselt die Beleuchtungsanzeige von weiß zu rot.

Näheres finden Sie unter „Störungsbehebung“ (Seite 11).

3 Instellregler SUBSONIC FILTER

Zum Eins tellen der Grenzfrequenz (6 – 70 Hz) für den Subsonic-Filter.

4 Einstellregler LEVEL

Zum Ein stellen des Eingangspegels.

Drehen Sie den Regler im Uhrzeigersinn, wenn der Ausgangspegel der Autoanlage zu niedrig ist.

5 Einstellregler für die Grenzfrequenz

Zum Eins tellen der Grenzfrequenz (50 – 300 Hz) für den Niedrig- oder Hochpassfilter.

6 Auswahlschalter FILTER

Zum Auswählen des Niedrigpassfilters (LP) oder des Hochpassfilters (HP).

7 Rgler LOW BOOST

Zum Verstärken der Frequenzen um 40 Hz auf ein Maximum von 10 dB.

Installation und Anschlüsse

Montageteile und Anschlusszubehör

①

②

In dieser Teileliste ist nicht der gesamte Inhalt der Packung aufgeführt.

Installation

• Montieren Sie das Gerät im Kofferraum oder unter einem Sitz.
• Wählen Sie die Montageposition sorgfältig aus. Das Gerät darf beim Fahren nicht hinderlich sein und sollte weder direktem Sonnenlicht noch Warmluft von der Heizung ausgesetzt sein.
• Monaren Sie das Gerät nicht unter dem Bodenbelag im Auto, wo die Wärmeableitung des Geräts erheblich beeinträchtigt würde.

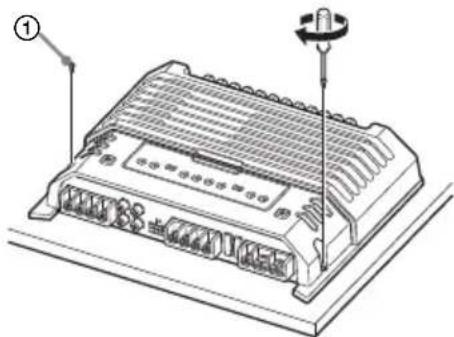

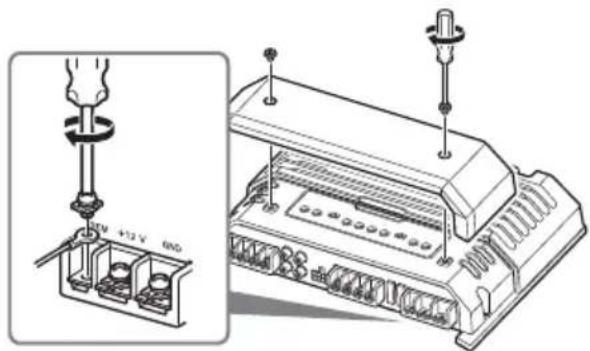

Montieren des Geräts

Stellen Sie das Gerät zunächst an die geplante Montageposition und markieren Sie auf der Montageplatte (nicht mitgeliefert) die 4 Bohrungen. Bohren Sie dann an jeder Markierung ein Führungsloch mit einem Durchmesser von 3 mm und montieren Sie das Gerät mit den mitgelieferten Befestigungsschrauben auf der Platte. Die Befestigungsschrauben sind alle 14 mm lang. Achten Sie also darauf, dass die Montageplatte stärker als 14 mm ist.

• Lösen Sie, bevor Sie irgendwelche Anschlüsse vornehmen, den Massepol an der Autobatterie, um Kurzschlüsse zu vermeiden.
• Verwenden Sie Lautsprecher mit geeigneter Leistung g. Lautsprecher mit zu geringer Kapazität können beschädigt werden.
  • Dieser Verstärker arbeitet phasenverkehrt.

- Verbinden Sie den Anschluss des Lautsprechersystems nicht mit der Autokarosserie und verbinden Sie den Anschluss des rechten Lautsprechers nicht mit dem des linken Lautsprechers.

- Verlegen Sie die Kabel für die Ein- und Ausgänge nicht in der Nähe der Stromversorgungskabel. Andernfalls kann es zu Interferenzen kommen.

- Dieses Gerät ist ein Hochleistungsverstärker. Es arbeitet daher möglicherweise nicht mit voller Leistung, wenn Sie die mit dem Auto gelieferten Lautsprecherkabel verwenden.

- Wnn Ihr Auto mit einem Bordnavigationssystem o. Ä. ausgestattet ist, lösen Sie das Massekabel nicht von der Autobatterie. Andernfalls wird der Speicher des Systems möglicherweise gelöscht. Um einen Kurzschluss beim Anschließen zu vermeiden, schließen Sie das +12-V-Stromversorgungskabel erst an, nachdem alle anderen Kabel angeschlossen wurden.

Vornehmen der Anschlüsse

Achten Sie beim Anziehen der Schraube darauf, nicht zu viel Drehmoment anzuwenden. Andernfalls kann die Schraube beschädigt werden (der Drehmoment-Wert sollte weniger als 1 N•m betragen).

Stromanschlüsse

• Schließen Sie das +12-V-Stromversorgungskabel erst an, wenn alle anderen Kabel angeschlossen wurden.

• Achten Sie darauf, das Massekabel des Geräts fest an ein Metallteil des Autos anzuschließen. Bei einer losen Verbindung kann es zu einer Fehlfunktion des Verstärkers kommen.

• Achten Sie darauf, das Fernbedienungskabel der Autoanlage an den Fernbedienungsanschluss (REM) anzuschließen.

• Bei einer Autoanlage ohne Fernbedienungsausgang für den Verstärker verbinden Sie den Fernbedienungseingang (REM) mit der Stromversorgung für Zubehörgeräte.
• Verwenden Sie ein Stromversorgungskabel mit angebrachter Sicherung (60 A).
• Alle Stromversorgungskabel, die an den positiven Pol der Batterie angeschlossen werden, müssen in einem Abstand von nicht mehr als 450 mm vom Batteriepol mit einer Sicherung versehen sein, und zwar bevor sie durch Metallflächen hindurchgeführt werden.
• Vergewissern Sie sich, dass die Kabel der Autobatterie, die an das Auto angeschlossen sind (Karosserieerde), mindestens so stark sind wie das Hauptstromversorgungskabel, das an die Batterie und den Verstärker angeschlossen ist.
• Bei Betrieb mit voller Leistung liegt eine Stromstärke von über 60 A im System an. Achten Sie deshalb darauf, dass die an den +12-V-Anschluss bzw. Masseanschluss (GND) dieses Geräts angeschlossenen

Stromversorgungsleitungen mindestens 8 Gauge (AWG-8) aufweisen oder eine Schnittfläche von mehr als 8 mm² haben.

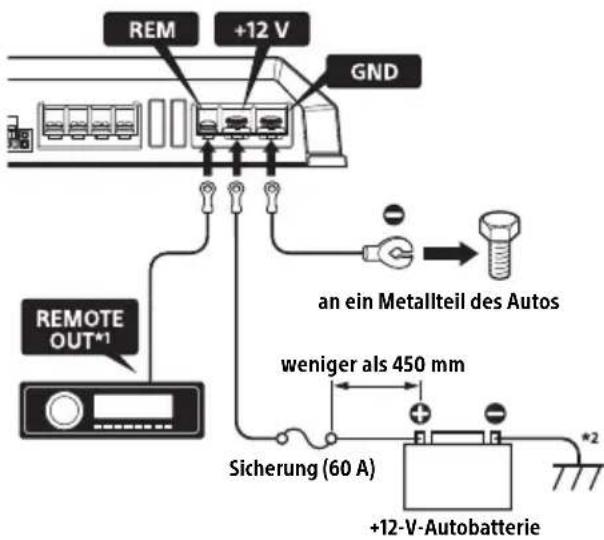

Vornehmen der Stromanschlüsse

Stromversorgungskabel (nicht mitgeliefert) sind erforderlich.

REM +12 V GND REMOTE OUT*1 an ein Metallteil des Autos weniger als 450 mm Sicherung (60 A) +12-V-Autobatterie *2

*1 Bei der werkseitigen oder einer anderen Autoanlage ohne Fernbedienungsausgang für den Verstärker verbinden Sie den Fernbedienungseingang (REM) mit der Stromversorgung für Zubehörgeräte. Bei einer Hochleistungseingangsverbindung kann die Autoanlage auch ohne REMOTE-Verbindung aktiviert werden. Es kann jedoch nicht garantiert werden, dass diese Funktion bei allen Autoanlagen zur Verfügung steht.
*2 Karosserieerde.

Eingangsverbindungen

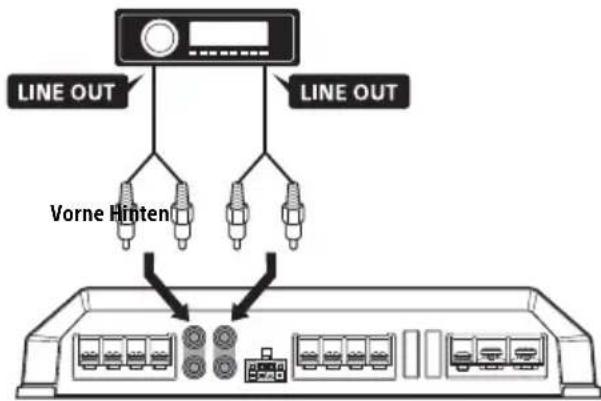

A Leitungseingangsverbindung

Mit der Lautsprecherverbindung 1, 2, 3 oder 4 (Seite 7, 8)

LINE OUT LINE OUT Vorne Hinten

Hinweis

Sie können hochauflösenden Klang wiedergeben lassen, wenn dieses Gerät an eine Autoanlage mit Unterstützung für hochauflösendes Audio (z. B. RSX-GS9) angeschlossen wird.

B Leitungseingangsverbindung

Mit der Lautsprecherverbindung 5 (Seite 8)

LINE OUT Links Rechts

Hinweis

Sie können hochauflösenden Klang wiedergeben lassen, wenn dieses Gerät an eine Autoanlage mit Unterstützung für hochauflösendes Audio (z. B. RSX-GS9) angeschlossen wird.

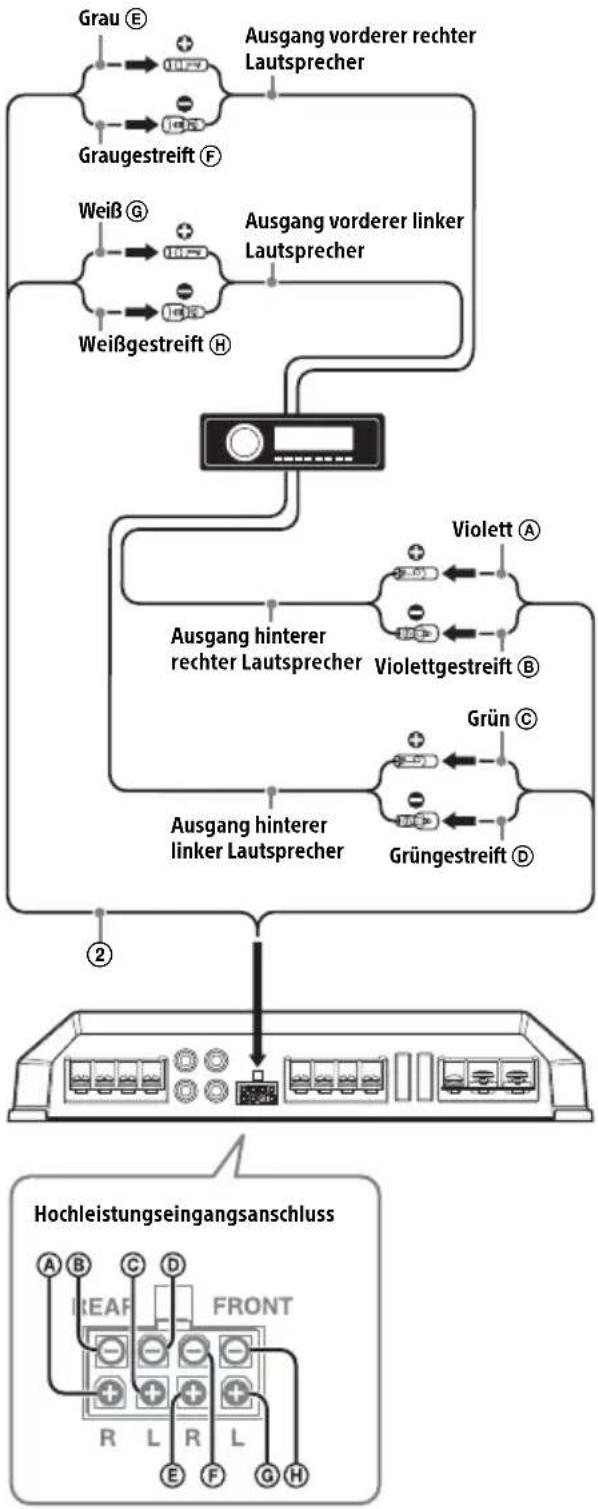

Hochleistungseingangsverbindung

Mit der Lautsprecherverbindung 1, 2, 3 oder 4 (Seite 7, 8)

Hinweis

Weitere Einzelheiten schlagen Sie bitte auch in der mit der Autoanlage gelieferten Anleitung nach.

Lautsprecherverbindungen

Stellen Sie den Auswahlschalter FILTER am Bedienfeld je nach Lautsprechersystem auf „HP“ (Hochpassfilter), „LP“ (Niedrigpassfilter) oder „OFF“. Weitere Einzelheiten schlagen Sie bitte auch in der mit den Lautsprechern gelieferten Anleitung nach.

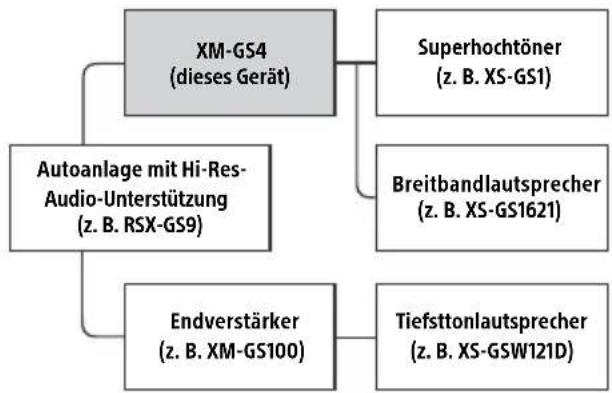

Empfohlenes System für hochauflösendes Audio (Hi-Res)

Hinweis

Manche Produkte im Diagramm sind in Ihrem Land oder Ihrer Region möglicherweise nicht erhältlich.

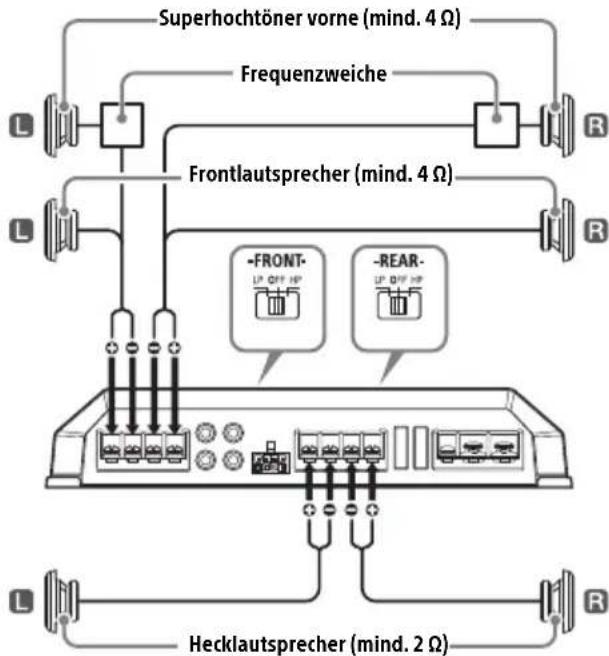

1 6-Lautsprecher-System (empfohlen für System für hochauflösendes Audio)

Mit der Eingangsverbindung A oder C (Seite 6, 7)

Superhochtöner vorne (mind. 4 Ω) Frequenzweiche Frontlautsprecher (mind. 4 Ω) -FRONT- -REAR- LP OFF HP LP OFF HP L Hecklautsprecher (mind. 2 Ω)

2 4-Lautsprecher-System

Mit der Eingangsverbindung A oder C (Seite 6, 7)

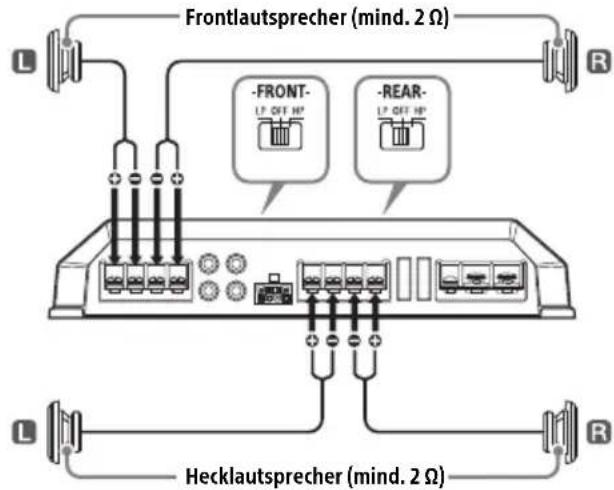

Frontlautsprecher (mind. 2 Ω) -FRONT- LP OFF HP -REAR- LP OFF HP L Hecklautsprecher (mind. 2 Ω)

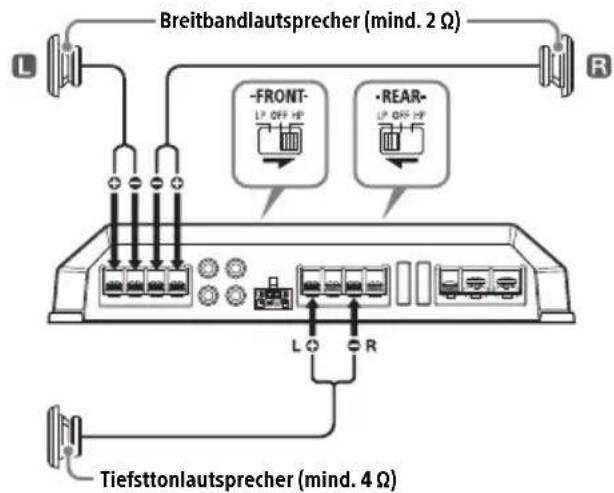

3 Lautsprecher-System

Mit der Eingangsverbindung A oder C (Seite 6, 7)

Breitbandlautsprecher (mind. 2 Ω) -FRONT- LP OFF HP -REAR- LP OFF HP L○ R Tiefsttonlautsprecher (mind. 4 Ω)

Hinweise

• Bei diesem System wird die Lautstärke des Tiefsttonlautsprechers mit dem Fader-Regler der Autoanlage eingestellt.
• Bei diesem System wird eine Kombination der Signale von den Buchsen REAR L INPUT und REAR R INPUT bzw. des Hochleistungseingangsanschlusses REAR als Ausgangssignal an den Tiefsttonlautsprecher gesendet.

4 2-Wege-System

Mit der Eingangsverbindung A oder C (Seite 6, 7)

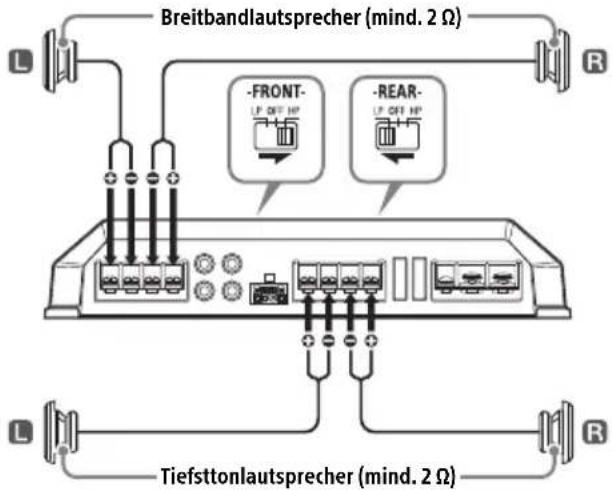

Breitbandlautsprecher (mind. 2 Ω) -FRONT- LP OFF HP -REAR- LP OFF HP Tiefsttonlautsprecher (mind. 2 Ω)

Hinweis

Bei diesem System wird die Lautstärke des Tiefsttonlautsprechers mit dem Fader-Regler der Autoanlage eingestellt.

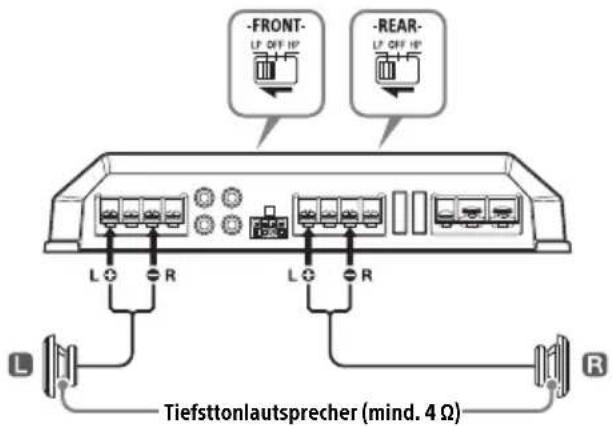

5 2-Tiefsttonlautsprecher-System

Mit der Eingangsverbindung B (Seite 6)

-FRONT- LP OFF HP -REAR- LP OFF HP L○─R L○─R L─R Tiefsttonlautsprecher (mind. 4 Ω)

Weitere Informationen

Sicherheitsmaßnahmen

• Dieses Gerät ist ausschließlich für den Betrieb an 12 V Gleichstrom (negative Erdung) bestimmt.
• Verwenden Sie nur Lautsprecher mit einer Impedanz von 2 bis 8 Ω (4 bis 8 Ω bei Verwendung als Brückenverstärker).
• Schließen Sie keine Aktivlautsprecher (mit integrierten Verstärkern) an die Lautsprecheranschlüsse des Geräts an. Andernfalls können die Aktivlautsprecher beschädigt werden.
• Installieren Sie das Gerät nicht an Orten, an denen es folgenden Bedingungen ausgesetzt ist:

— hohen Temperaturen, beispielsweise aufgrund von direktem Sonnenlicht oder Warmluft von einer Heizung
— Regen oder Feuchtigkeit
— Staub oder Schmutz.

- Wenn Sie das Fahrzeug längere Zeit in direktem Sonnenlicht parken, kann die Temperatur im Wageninneren erheblich ansteigen. Lassen Sie das Gerät in diesem Fall etwas abkühlen, bevor Sie es benutzen.

• Wenn Sie das Gerät horizontal installieren, achten Sie darauf, dass der Bodenbelag im Auto die Kühlrippen nicht bedeckt usw.
• Wenn sich das Gerät zu nahe an der Autoanlage oder an der Antenne befindet, kann es zu Interferenzen kommen. Installieren Sie dieses Gerät in diesem Fall weiter von der Autoanlage oder von der Antenne entfernt.
• Wd die Autoanlage nicht mit Strom versorgt, überprüfen Sie die Anschlüsse.
• Dieser Endverstärker arbeitet mit einer Schutzschaltung*, um die Transistoren und Lautsprecher bei einer Fehlfunktion des Verstärkers zu schützen. Versuchen Sie nicht, die Schutzschaltungen zu testen, indem Sie die Kühlvorrichtung abdecken oder ungeeignete Lasten anschließen.
• Beëiben Sie das Gerät nicht mit einer schwachen Batterie, da die optimale Leistungsfähigkeit von einer guten Stromversorgung abhängt.
• Stellen Sie die Lautstärke Ihrer Autoanlage aus Sicherheitsgründen nur so hoch ein, dass Sie andere Geräusche noch wahrnehmen können.

\* Schutzschaltung

Dieser Verstärker ist mit einer Schutzschaltung ausgestattet, die in folgenden Fällen reagiert:

— wenn das Gerät überhitzt ist
— wenn Gleichstrom erzeugt wird
- wenn an den Lautsprecheranschlüssen ein Kurzschluss auftritt.

Die Beleuchtungsanzeige wechselt von weiß zu rot und das Gerät wird ausgeschaltet. Ist dies der Fall, nehmen Sie die Kassette oder CD heraus, schalten Sie die angeschlossenen Geräte aus und stellen Sie die Ursache für die Fehlfunktion fest. Bei einer Überhitzung des Geräts warten Sie, bis es abgekühlt ist, bevor Sie es wieder benutzen.

Sollten an Ihrem Gerät Probleme auftreten oder sollten Sie Fragen haben, auf die in dieser Anleitung nicht eingegangen wird, wenden Sie sich bitte an Ihren Sony-Händler.

Wartung

Austauschen der Sicherung

Wenn Sie eine Sicherung austauschen, achten Sie darauf, eine Ersatzsicherung mit dem gleichen Ampere-Wert zu verwenden. Dieser ist über der Sicherungshalterung angegeben. Wenn die Sicherung durchbrennt, überprüfen Sie den Stromanschluss und tauschen Sie beide Sicherungen aus. Brennt die neue Sicherung ebenfalls durch, kann eine interne Fehlfunktion vorliegen. Wenden Sie sich in einem solchen Fall an Ihren Sony-Händler.

Verwenden Sie unter keinen Umständen eine Sicherung mit einem höheren Ampere-Wert als dem der Sicherung, die ursprünglich mit dem Gerät geliefert wurde. Andernfalls kann es zu Schäden am Gerät kommen.

Technische Daten

Schaltkreissystem

OTL-Schaltkreis (ohne Ausgangstransformator),

Pulsgeregeltes Stromversorgungsteil

Eingänge

Cinchbuchsen,

Hochleistungseingangsanschluss

Einstellbereich für Eingangspegel

0,3 - 6 V (Cinchbuchsen),

3 - 12 V (Hochleistungseingang)

Ausgänge

Lautsprecheranschlüsse

Lautsprecherimpedanz

2 - 8 Ω (stereo),

4 – 8 Ω (bei Verwendung als Brückenverstärker)

Maximale Leistungsabgabe

2 Lautsprecher: 350 W × 2 (an 4 Ω)

4 Lautsprecher: 150 W × 4 (an 4 Ω)

Nennleistung

(Spannung bei 14,4 V, 20 Hz – 20 kHz, 1 %

gesamte harmonische Verzerrung)

2 Lautsprecher: 160 W × 2 (an 4 Ω)

4 Lautsprecher: 80 W × 4 (an 2 Ω),

70 W × 4 (an 4 Ω)

Frequenzgang

10 Hz - 100 kHz ( ^+ GB)

Harmonische Verzerrung

max. 0,05 % (bei 1 kHz, 4 Ω)

Niedrigpassfilter

50 - 300 Hz, 12 dB/Oktave

Hochpassfilter

50 - 300 Hz, 12 dB/Oktave

Subsonic-Filter

6 - 70 Hz, 12 dB/Oktave

Bassverstärker

0 - 10 dB (40 Hz)

Stromversorgung

Autobatterie mit 12 V Gleichstrom (negative Erdung)

Stromversorgungsspannung

10,5 - 16 V

Stromentnahme

bei Nennleistung: 33 A (4 Ω, 70 W × 4)

Fernbedienungseingang: 1 mA

Abmessungen

ca. 272 × 51 × 202 mm (B/H/T) ohne vorstehende Teile und Bedienelemente

A B D E F C

A 272 mm

B 162 mm

© 251 mm

D 149,5 mm

E 202 mm

F 51 mm

Gewicht

ca. 2,7 kg (ohne Zubehör)

Lieferumfang:

Hauptgerät (1)

Befestigungsschrauben (4)

Hochleistungseingangskabel (1)

Ihr Händler führt unter Umständen nicht alle der oben genannten Zubehörteile. Fragen Sie Ihren Händler nach ausführlichen Informationen.

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Störungsbehebung

Anhand der folgenden Checkliste zur Störungsbehebung können Sie die meisten Probleme, die möglicherweise an dem Gerät auftauchen, selbst beheben. Bevor Sie die folgende Checkliste durchgehen, lesen Sie bitte die Anschluss- und Bedienungsanweisungen.

Die Beleuchtungsanzeige leuchtet nicht.

→ Die Sicherung ist durchgebrannt.
— Tauschen Sie die Sicherung gegen eine neue aus.
→ Das Masslabel ist nicht fest angeschlossen.
— Befestigen Sie das Massekabel fest an einem Metallte il des Autos.
→ Die am Fernbedienungseingang (REM) eingespeiste Spannung ist zu niedrig.
— Schalten Sie die Autoanlage ein, falls sie nicht eingeschaltet ist.
— Verwenden Sie ein Relais, wenn das System mit zu vielen Verstärkern arbeitet.
→ Überprüfen Sie die Batteriespannung (10,5 – 16 V).

Die Beleuchtungsanzeige wechselt von weiß zu rot.

→ Schalten Sie das Gerät aus. Die Lautsprecherausgänge wurden kurzgeschlossen.
— Beheben Sie die Ursache des Kurzschlusses.
→ Schalten Sie das Gerät aus. Vergewissern Sie sich, dass Lautsprecher- und Massekabel fest angeschlossen sind.

Das Gerät wird außergewöhnlich heiß.

→ Das Gerät erwärmt sich außergewöhnlich.
- Verwenden Sie Lautsprecher mit geeigneter Impedanz: 2 – 8 Ω (stereo), 4 – 8 Ω (bei Verwendung als Brückenverstärker).
→ Stellen Sie das Gerät unbedingt an einem Ort mit ausreichender Luftzufuhr auf.

Es kommt zu Tonaussetzern.

→ Die Temperaturschutzschaltung spricht an.
— Verringern Sie die Lautstärke.

Von der Lichtmaschine sind Störgeräusche zu hören.

→ Die Stromversorgungskabel sind zu nahe an den Cinchkabeln verlegt.
— Achten Sie auf einen ausreichenden Abstand zwischen diesen Kabeln und den Cinchkabeln.
→ Das Massekabel ist nicht fest angeschlossen.
— Befestigen Sie das Massekabel fest an einem Metallte il des Autos.
→ Negative Lautsprecherkabel berühren die Autokarosserie.
— Achten Sie auf einen ausreichenden Abstand zwischen den Kabeln und der Autokarosserie.

Der Ton ist dumpf.

→ Der Filterschalter steht auf „HP“ oder „OFF“.
- Wenn Sie einen Tiefsttonlautsprecher anschließen, stellen Sie den Schalter auf „LP“.
→ Der Filterschalter steht auf „LP“.
- Wenn Sie einen Breitbandlautsprecher anschließen, stellen Sie den Schalter auf „OFF“ oder „HP“.

Der Ton ist zu leise.

→ Der Einstellregler LEVEL ist nicht korrekt eingestellt. Drehen Sie den Einstellregler LEVEL im Uhrzeigersinn.

Wenn sich das Problem mit diesen Abhilfemaßnahmen nicht beheben lässt, wenden Sie sich an einen Sony-Händler.

Technische gegevens 10

Problemen oplossen 11

Bediening

Harmonische vervorming

0,3 - 6 V (RCA-stiftkontakter),
