| 产品类型 | 汽车扬声器功率放大器 |
| 品牌 | 索尼 |
| 型号 | XMGS4 |
| 尺寸（长 x 高 x 深） | 约 272 x 51 x 202 毫米 |
| 电源 | 12 V DC（负极接地），范围 10.5 - 16 V |
| 最大功率 | 150 W x 4（4 Ω）或 350 W x 2（桥接，4 Ω） |
| 额定功率（14.4 V，1% 总谐波失真） | 80 W x 4（2 Ω），70 W x 4（4 Ω），160 W x 2（4 Ω 桥接） |
| 扬声器阻抗 | 2 - 8 Ω（立体声），4 - 8 Ω（桥接） |
| 频率响应 | 10 Hz - 100 kHz（+0.5 dB） |
| 总谐波失真 | ≤ 0.05%（1 kHz，4 Ω） |
| 内置滤波器 | 低通（50 - 300 Hz），高通（50 - 300 Hz），次声波（6 - 70 Hz），低音增强（40 Hz，最大 +10 dB） |
| 输入 | RCA 接口（0.3 - 6 V）和高电平输入连接器（3 - 12 V） |
| 电流消耗 | 33 A（额定功率，4 Ω，70 W x 4） |
| 保护 | 过热、短路、直流保护电路；白色指示灯（工作）/红色指示灯（保护） |
| 推荐安装 | 后备箱或座椅下方，请勿堵塞通风口，避免阳光直射和高温 |
| 维护 | 更换保险丝（60 A）- 使用相同安培数的保险丝 |
| 随附配件 | 高电平输入线（1根），安装螺丝（4颗） |
| 一般信息 | 泰国制造；欧盟进口商：Sony Europe B.V., Belgium |
常见问题 - XMGS4 SONY
用户关于以下问题的提问 XMGS4 SONY
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 汽车扬声器 免费PDF格式！查找您的手册 XMGS4 - SONY 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 XMGS4 品牌 SONY.
用户手册 XMGS4 SONY

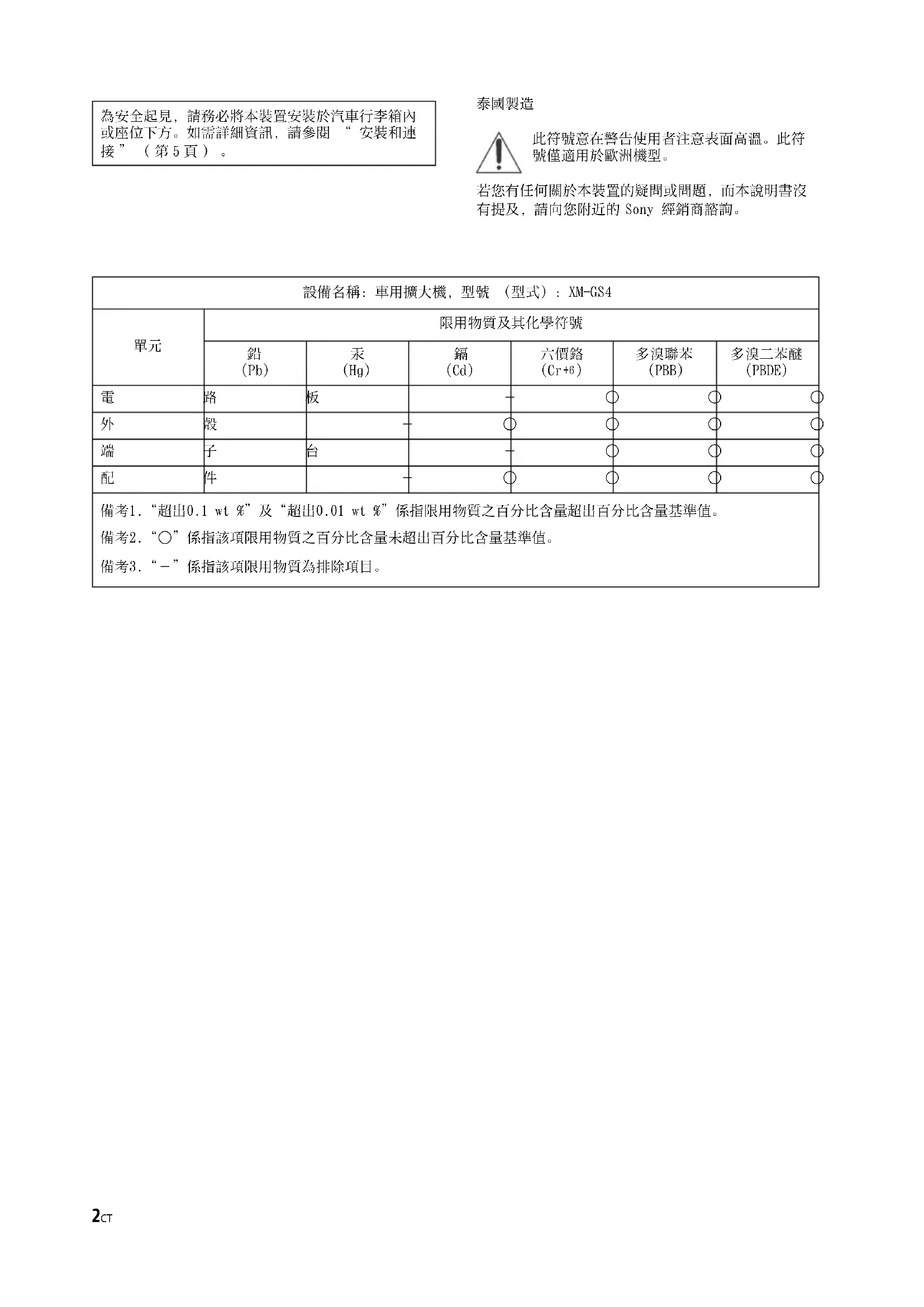

為安全起見，請務必將本裝置安裝於汽車行李箱內或座位下方。如需詳細資訊，請參閱“安裝和連接”（第5頁）。
泰國製造
此符號意在警告使用者注意表面高溫。此符號僅適用於歐洲機型。
若您有任何關於本裝置的疑問或問題，而本說明書沒有提及，請向您附近的 Sony 經銷商諮詢。
- 每聲道最大功率輸出為 150 W （在 4 Ω 時）。
- 本裝置可作為最大輸出為 350 ~W 的橋接放大器使用。
- 内建 LP （低通）濾波器、IIP （高通）濾波器、亞聲濾波器，和低音提升電路。
- 提供保護電路和指示燈。
- 若您的汽車音響未配備線路輸出，則可以用汽車音響的揚聲器輸出進行直接連接（高電平輸入連接）。
- 高電平感應電源開啟功能可讓本機不需 REMOTE 連接即可啟動。
- 脈衝式電源供應器 * 提供經調整的穩定輸出功率。
\*脈衝式電源供應器
本裝置具備內建電源調整器，能以半導體開關將 12 V DC 汽車電池供應的電力，轉換為高速脈衝。這些脈衝由內建的脈衝轉換器加速，並區分為正與負電源供應，然後再轉換為直流電流。此舉是為了調整來自於汽車電池的浮動電壓。本輕量電源供應器系統提供高效率電源供應，和低阻抗輸出。
目錄
特色 3
操作
控制器的位置與功能 4
安裝和連接
安装和连接用部件 5
安装 5
連接 5
電源連接 5
輸入連接 6
揚聲器連接 7
其他資訊
注意事項 9
保養 9
更換保險絲 9
規格 10
疑難排解 11
操作

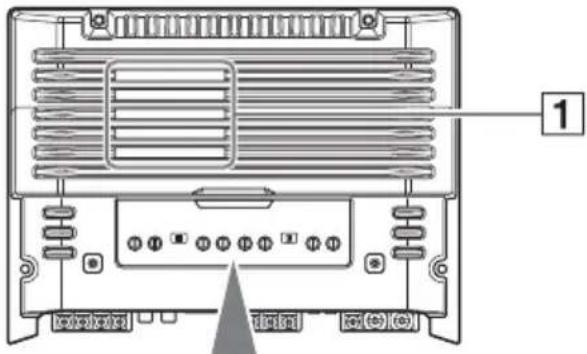

控制器的位置與功能
風扇依據裝置溫度，以三種狀態之一操作（停止、低速、高速）。
② 照明指示燈
進行操作時會亮白色。
如果保護電路啟動，照明指示燈會從白色變為紅色。
如需詳細資訊，請參閱 “疑難排解” （第11頁）。
3 SUBSONIC FILTER 調整控制鈕
調整亞聲濾波器的截止頻率（6 - 70 Hz）。
4 LEVEL 調整控制鈕
調整輸入電平。
汽車音響裝置的輸出電平似乎偏低時順時針旋轉控制鈕。
5 截止頻率調整控制鈕
調整低通或高通濾波器的截止頻率（50 - 300 Hz）。
6 FILTER 選擇器開關
選擇低通濾波器（LP）或高通濾波器（HP）。
7 LOW BOOST 電平控制鈕
將 40 Hz 左右的頻率提升最多 10 dB。
安装和連接
安装和連接用部件
①
②
此部件清單未包含所有包裝內容。
安装
- 請將本裝置安裝於汽車行李箱內或座位下方。
- 請小心選擇安裝位置，使裝置不會干擾到駕駛員的正常動作，而且不會暴露於直接日照或加熱器的熱空氣中。
- 請勿將裝置安裝於地板地毯下，否則裝置的散熱將大受影響。

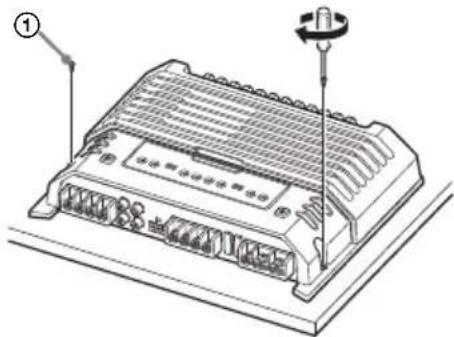

安装装置
首先將裝置放在您計劃安裝它之處，並在安裝板（未隨附）上標示4個螺絲孔的位置。然後在每個標記上鑽一個3 mm的裝配孔，再以隨附的安裝螺絲將裝置安裝到板上。安裝螺絲均為14 mm長，所以請確認安裝板厚度大於14 mm。
- 在進行任何連接之前，要斷開汽車電池的接地端子，以免短路。
- 確保使用足夠額定功率的揚聲器。若使用小容量揚聲器，則揚聲器可能會損壞。
- 遂相位反向放大器。
- 請勿將揚聲器系統的 ⊖ 端子連接至汽車底盤，也不要將右揚聲器的 ⊖ 端子與左揚聲器的端子相連接。
- 將輸入線和輸出線安裝於遠離電源導線的位置。將它們靠在一起太近會產生干擾噪音。
- 本裝置是高功率放大器。因此，如果配合汽車隨附的揚聲器導線使用，可能無法發揮全部潛能。
- 若您的汽車配備用作導航或其他用途的電腦系統，請勿拔掉汽車電池的接地導線。如果您拔掉導線，電腦記憶體可能會遭清除。為在連接時避免短路，請拔掉 +12 V 電源導線，直到所有其他導線已連接為止。
連接端子
您旋緊螺絲時，請注意不要施加太大扭矩，否則可能會損壞螺絲（扭矩值應小於 1 N•m）。
電源連接
- 在所有其他導線連接完成之後，才可連接 +12 V 電源導線。
- 確保將裝置的接地導線牢固地連接至汽車的金屬部位。鬆動的連接可能造成放大器故障。
- 務必將汽車音響的遙控導線連接至遙控輸入（REM）端子。
- 使用無放大器遙控輸出的汽車響時，請將遙控輸入（REM）端子連接到附件電源上。
- 使用附帶保險絲（60 A）的電源導線。
- 連接到電池正極柱的所有電源線應於通過任何金屬前，在電池極柱的 450 mm 內熔合。
- 確認連接汽車的汽車電池線（接地至底盤）線規至少等同從電池連接至放大器的主電源線線規。
- 當全功率操作時，60 A 以上的電流將通過本系統。因此，要確保連接至本裝置 +12 V 和 GND 端子的導線線規至少為 8 （AWG-8）或者這些導線具有超過 8 mm² 的截面。
進行電源連接
需要電源連接線 （未隨附）。
*2接地至底盤。
輸入連接
A 線路輸入連接
使用揚聲器連接 1、2、3 或 4 （第7、8頁）
本装置連接支援高解析度音效的汽車音響裝置（例如，RSX-GS9）時，就能享受高解析度音效。
B 線路輸入連接
使用揚聲器連接 5 （第8頁）
本装置連接支援高解析度音效的汽車音響裝置（例如，RSX-GS9）時，就能享受高解析度音效。

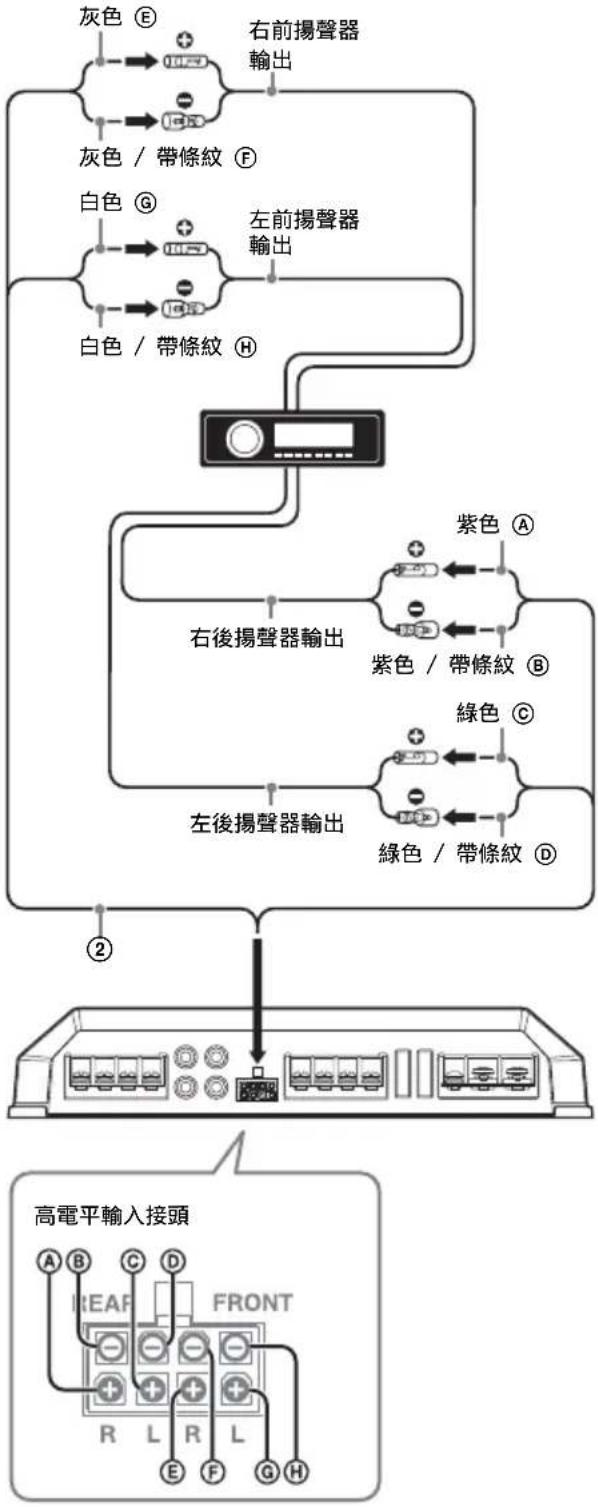

C 高電平輸入連接
使用揚聲器連接 1、2、3 或 4 （第 7、8 頁）
註
關於進一步的詳細資訊，也請參閱汽車音響隨附的說明書。
揚聲器連接
依據揚聲器系統，將控制面板上的 FILTER 選擇器開關設定為 “HP” （高通濾波器）、“LP” （低通濾波器）或 “OFF”。
關於進一步的詳細資訊，也請參閱揚聲器隨附的說明書。
推薦的高解析度音響系統
註
圖中所示的某些產品在貴國或地區未必有售。
1 6 揚聲器系統 （推薦的高解析度音響系統）
使用输入连接 A 或 C （第 6、7 頁）
使用输入连接 A 或 C （第 6、7 頁）
使用输入连接 A 或 C （第 6、7 頁）
- 在本系統中，低音揚聲器的音量將由汽車音響的音量衰減控制器控制。
- 在這個系統中，輸出到低音揚聲器的訊號是 REAR L INPUT 和 REAR R INPUT 插孔的組合或是 REAR 高電平輸入接頭訊號。

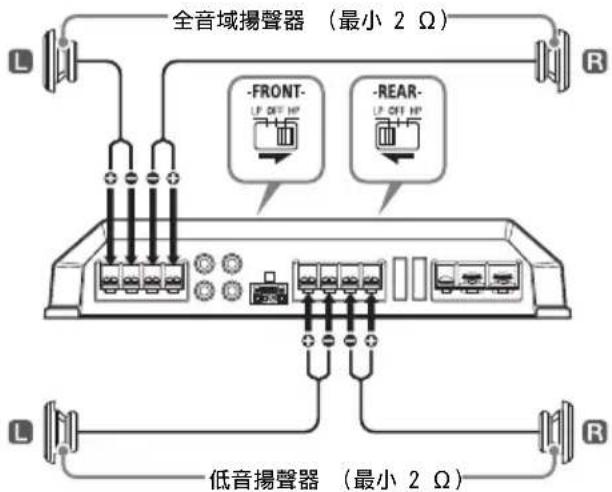

4 2 音路系統
使用输入连接 A 或 C （第 6、7 頁）
在本系統中，低音揚聲器的音量將山汽車音響的音量衰減控制器控制。

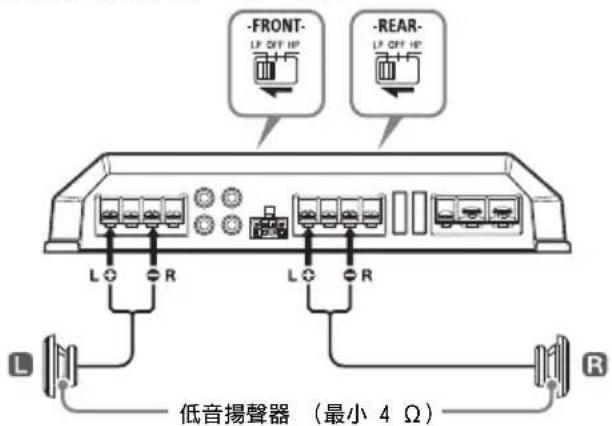

5 2 低音揚聲器系統
使用输入连接 B （第6頁）
注意事項
- 本裝置僅能使用負接地 12 V DC 操作。
- 使用阻抗為 2 至 8 Ω 的揚聲器（作為橋接放大器使用時為 4 至 8 Ω）。
- 請如何主動式揚聲器（帶內建放大器）連接至本裝置的揚聲器端子。這樣可能會損壞主動式揚聲器。
-
避免將本裝置安裝在下列地方：
-
高溫，如陽光直射下或暖氣設備的熱氣附近
- 雨水或濕氣
-
多塵或污染。
-
若您的汽車停放在陽光直射的地方，導致車內升溫過高，則應使本裝置冷卻後再使用。
- 當水平安裝本裝置時，要確保散熱片不被地板地毯等物蓋住。
- 若本裝置太靠近汽車音響天線，可能產生干擾。在這種情況下，要重新將本裝置放置於遠離汽車音響或天線的地方。
- 若無電源供給汽車音響，則檢查連接是否正確。
- 若放大器發生故障，本功率放大器可使用保護電路 * 保護電晶體和揚聲器。請勿試圖透過覆蓋散熱器或連接不適當的負荷來測試保護電路。
- 請使用電力不足的電池操作本裝置，因為本裝置的最佳性能取決於良好的電源。
- 為了安全起見，請將汽車音響保持適當的音量，使您能聽到車外的聲音。
\*保護電路
本放大器提供一種保護電路，它在下列情況下進行動作：
一 本裝置過熱時
- 產生 DC 電流時
一 揚聲器端子短路時。
照明指示燈會從白色變為紅色，然後裝置會關機。如果發生這種狀況，請取出卡帶或碟片，關閉連接的設備，然後判斷故障的原因。如果裝置已過熱，請等到它冷卻後再使用。
若您有任何關於本裝置的疑問或問題，而本說明書沒有提及，請向您附近的 Sony 經銷商諮詢。
保養

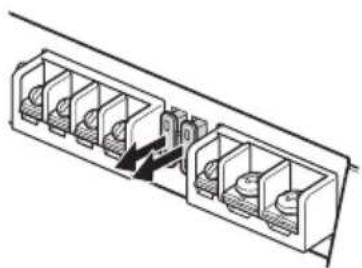

更換保險絲
更換保險絲時，務必使用符合保險絲座上規定安培數的保險絲。如果保險絲燒斷，請檢查電源連接並更換兩個保險絲。如果保險絲更換後又被燒斷，則可能是內部故障。在這種情況下，請向您附近的 Sony 經銷商諮詢。
切勿使用額定安培數超過本裝置附帶保險絲安培數的保險絲，否則會損壞本裝置。
規格
電路系統
OTL （無變壓器輸出）電路，
脈衝電源
輸入
RCA 插接插口，
高電平輸入接頭
輸入電平調整範圍
0.3 - 6 V (RCA 插接插口),
3 - 12 V (高電平輸入)
輸出
揚聲器端子
揚聲器阻抗
2 - 8 Ω （立體聲），
4 - 8 Ω （作為橋接放大器使用時）
最大输出
4 個揚聲器：80 W × 4 （在 2 Ω 時），
70 W × 4 (在 4 Ω 時)
頻率響應
10 Hz - 100 kHz (+0 dB)
諧波失真
0.05%或以下（在1kHz，4Ω時）
低通滤波器
50 - 300 Hz, 12 dB/oct
高通滤波器
50 - 300 Hz, 12 dB/oct
亞聲濾波器
6 - 70 Hz, 12 dB/oct
低音提升
0 - 10 dB (40 Hz)
電源要求
12 V DC 汽車電池 （負接地）
電源電壓
10.5 - 16 V
耗用電流
額定輸出時：33 A (4 Ω, 70 W × 4)
遙控輸入：1 mA
尺寸
約 272 × 51 × 202 mm （寬 / 高 / 深），不包括突出部分和控制器
B 162 mm
© 251 mm
D 149.5 mm
E 202 mm
F 51 mm
質量
約 2.7 kg，不包括附件
包装内容：
主機 (1)
安裝螺絲 (4)
高電平輸入線 (1)
您的經銷商可能沒有銷售上列的部分附件。請向經銷商詢問詳細的資訊。
設計和規格若有變更，恕不另行通知。
疑難排解
下列檢查表有助於解決您使用本裝置時可能遇到的大多數問題。在使用下面的檢查表之前，請檢查連接和操作步驟是否正確。
照明指示燈未亮起。
→ 保險絲被燒斷了。
一 更換新的保險絲。
→ 接地導線沒有牢固地連接好。
- 將接地導線牢固地固定在汽車的金屬部位上。
→ 進入遙控輸入 （REM）端子的電壓太低。
- 若未開啟汽車音響，請將其開啟。
- 如果系統使用太多放大器，請使用繼電器。
→ 檢査電池電壓 (10.5 - 16 V)。
照明指示燈從白色變為紅色。
→ 關閉電源開關。揚聲器輸出短路。
- 改正短路的原因。
→ 關閉電源開關。確認揚聲器導線和接地導線有牢固地連接好。
本裝置溫度異常升高。
→ 本裝置異常升溫。
- 使用具有合適阻抗的揚聲器：2 至 8 Ω （立體聲），4 至 8 Ω （俯橋接放大器使用時）。
→ 務必將本裝置放在通風良好的地方。
聲音中斷。
→ 熱保護器已啟動。
- 降低音量。
聽到交流發電機噪聲。
→ 電源連接線的安裝位置太靠近 RCA 插接導線。
- 使電源連接線遠離導線。
→ 接地導線沒有牢固地連接好。
- 將接地導線牢固地固定在汽車的金屬部位上。
→ 負極揚聲器導線接觸到汽車底盤。
- 使導線遠離汽車底盤。
聲音低沉。
→ 濾波器開關設定至 “HP” 或 “OFF”。
- 連接低音揚聲器時，設定為 “LP”。
→ 濾波器開關設定為 “LP”。
- 連接全音域揚聲器時，設定為 “OFF” 或 “HP”。
聲音太安靜。
→ LEVEL 調整控制鈕不適當。以順時針方向旋轉 LEVEL 調整控制鈕。
如果這些解答仍無法助您改善情況，請向附近的 Sony 經銷商諮詢。
